1 SIGNAL PRB-1 Kod producenta: E93611 INSTRUKCJA OBSŁUGI UWAGA: PRZEKROCZENIE PODANYCH NIŻEJ WARTOŚCI DOPUSZCZALNYCH PARAMETRÓW SKUTKOWAĆ MOŻE USZKODZENIEM URZĄDZENIA LUB NIEBEZPIECZNYM URAZEM! Data wydania: wrzesień 2012 DIPOL S.J. strona 1

2 UWAGA: Zapoznaj się z całą instrukcja obsługi przed przystąpieniem do montażu! OSTRZEŻENIE Przed przystąpieniem do montażu należy dokładnie zapoznać się z niniejszą instrukcją. W przypadku jakichkolwiek wątpliwości lub spostrzeżeń dotyczących instalacji produktu należy skontaktować się z lokalnym dystrybutorem uchwytów Signal. Należy przestrzegać zaleceń producenta dotyczących technicznych wymogów miejsca montażu. W przeciwnym wypadku można doprowadzić do uszkodzeń sprzętu bądź uchwytu. Montaż powinien zostać wykonany przez osobę posiadającą odpowiedni poziom wiedzy technicznej i umiejętności manualnych. Jeśli nie rozumiesz części poleceń zawartych w instrukcji, lub brak ci doświadczenia w montażu tego typu mocowań, zwróć się o pomoc do wykwalifikowanej osoby (np. instalator). Należy się upewnić, że fasada wytrzyma obciążenie uchwytu z zamontowanym do niego urządzeniem. Nigdy nie przekraczaj dopuszczalnego obciążenia. Podczas montażu w razie potrzeby używaj pomocy drugiej osoby. Szczególnie podczas podnoszenia i ustawiania urządzenia. Śruby powinny być odpowiednio dokręcone. Zbyt mocne dokręcenie może spowodować ich uszkodzenie lub osłabienie. Produkt przeznaczony jest do użytku wewnętrznego. Montaż w środowisku zewnętrznym może doprowadzić do jego uszkodzenia. DIPOL S.J. strona 2

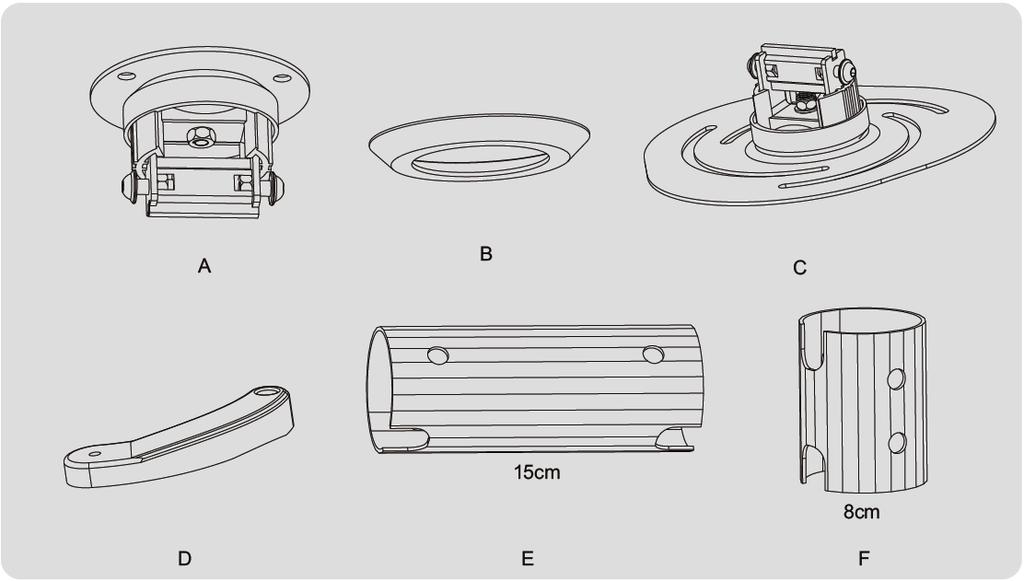

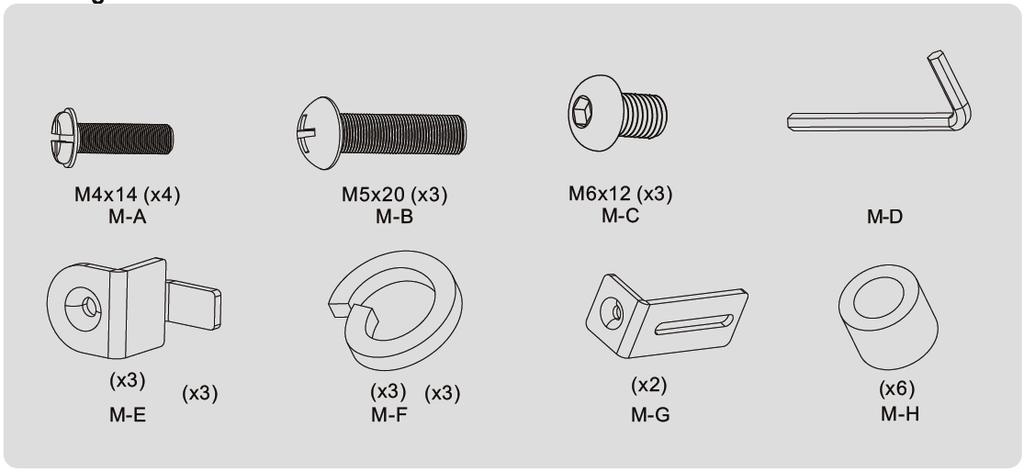

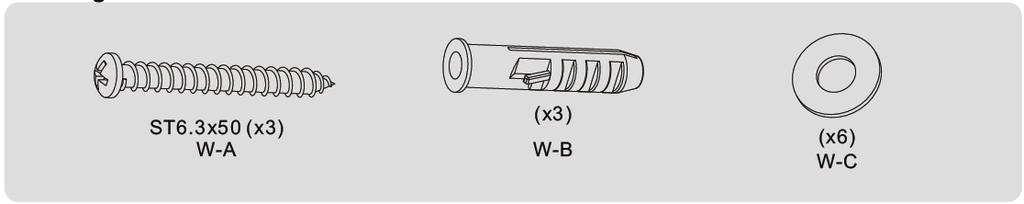

3 Sprawdzenie zawartości pudełka Paczka M Paczka W Oprócz narzędzi znajdujących się w paczce, przydatne mogą być inne, takie jak: śrubokręt krzyżakowy, klucze z trzpieniem imbusowym 3mm i 4 mm, wiertarka + wiertła. DIPOL S.J. strona 3

4 Montaż na suficie drewnianym OSTRZEŻENIE UPEWNIJ SIĘ, CZY SUFIT JEST W STANIE UTRZYMAĆ WIESZANY NA NIEJ PROJEKTOR! Upewnij się, że otwory montażowe nawiercone są na środkach belek wzmacniających, lub w litej płycie, a mocowanie pewne i stabilne. W niektórych przypadkach, w celu pewnego zamocowania uchwytu na ścianie, wymagane może być wykorzystanie dodatkowych elementów, nie wchodzących w skład zestawu. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. DIPOL S.J. strona 4

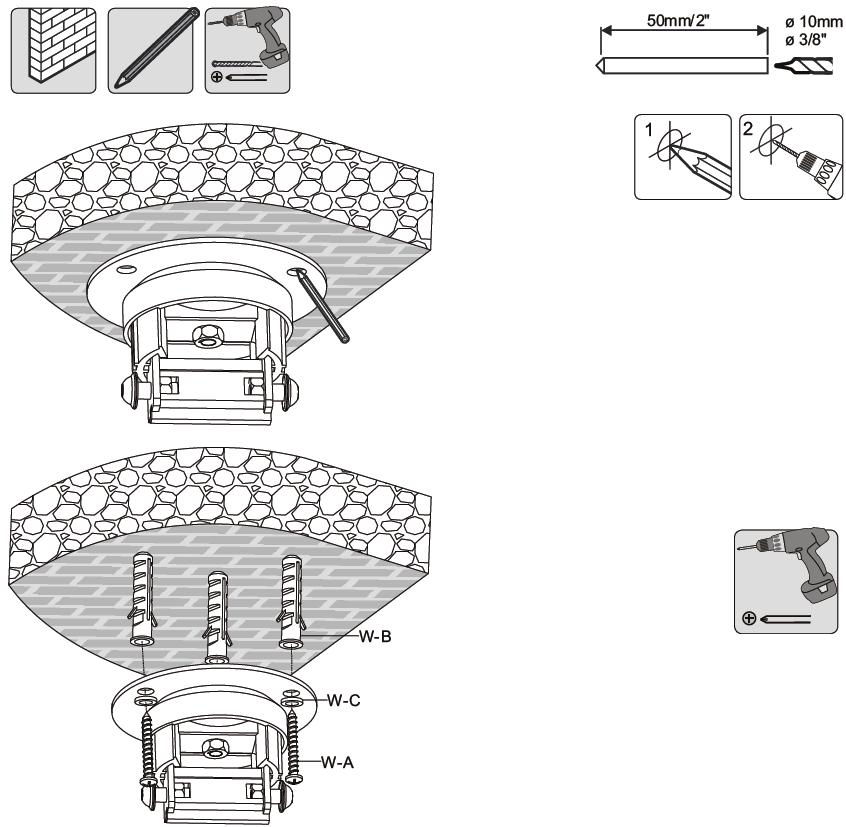

5 Montaż na suficie ceglanym / betonowym OSTRZEŻENIE Podczas instalacji należy ocenić rzeczywistą grubość betonu oraz jego wytrzymałość. Tynk nie posiada odpowiedniej wytrzymałości i nie powinien być brany pod uwagę! Minimalna zalecana głębokość otworów w betonie to 35mm. Nie należy nawiercać otworów na krawędziach ścian. Minimalna odległość od brzegu litej powierzchni to 25mm. Otwory muszą być nawiercane wiertłem o odpowiedniej średnicy. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. UWAGA! Śruby powinny być dokręcone solidnie odpowiednim momentem siły, zapewniając sztywność uchwytu. Zbyt mocne przykręcenie może uszkodzić ich gwint lub gwint w gnieździe. DIPOL S.J. strona 5

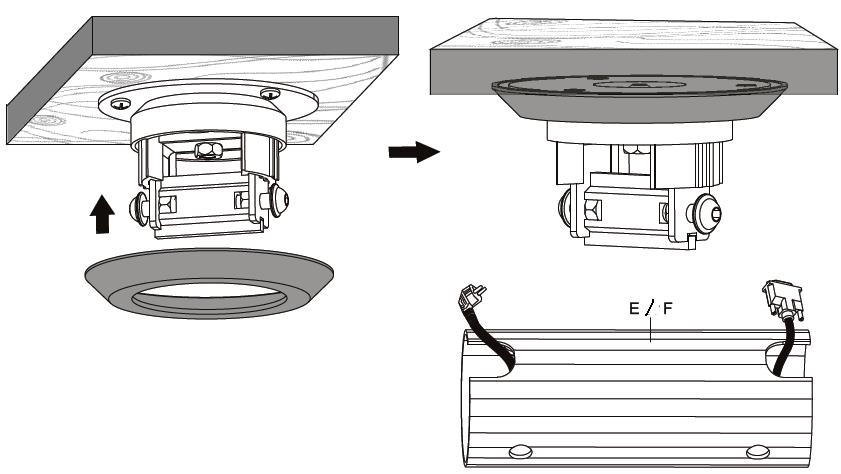

6 Montaż osłony sufitowej oraz elementu E lub F Załóż osłonę na mocowanie uchwytu sufitowego. Następnie wybierz żądany element ( E lub F ) w zależności od potrzeb, przeprowadź przewody przez otwory do tego dedykowane. Zamocuj element E / F, jak na rysunku poniżej. Zabezpiecz go przez odłączeniem odpowiednią śrubą. DIPOL S.J. strona 6

7 Montaż elementów mocowania na projektorze Typowe projektory wymagają mocowania przy pomocy elementów "D" oraz śrub M-B z odpowiednią ilością dystansów M-H, jak pokazano na zdjęciu poniżej: DIPOL S.J. strona 7

8 DIPOL S.J. strona 8

9 UWAGA: Śruby należy dokręcić z wyczuciem tak, aby nie uszkodzić gniazd w projektorze. Na tym etapie nie należy dokręcać śrub M-B do końca, pozostawiając luz umożliwiający lekki obród elementu "D". DIPOL S.J. strona 9

10 Montaż płyty dolnej Element "C" należy zamocować 3 śrubami M-C: Po zamocowaniu elementu "C" do ramion "D" można dokęcić śruby. DIPOL S.J. strona 10

11 Sposoby alternatywnego montażu 1) Projektory Toshiba i podobne: 2) Projektory Philips i podobne: DIPOL S.J. strona 11

12 Montaż projektora do sufitu Zabezpiecz połączenie projektora z uchwytem śrubą M-D. Możliwości regulacji Moźliwe stopnie regulacji są pokazane na rysunku poniżej. Obsługa - sprawdzaj stan uchwytu przynajmniej raz na kwartał. - jeśli nie jesteś pewien, czy wykonany montaż jest pewny i zapewnia 100% bezpieczeństwa użytkowania, skorzystaj z usług fachowca! DIPOL S.J. strona 12

13 GWARANCJA Podstawą do uwzględnienia gwarancji jest dostarczenie karty gwarancyjnej. Gwarancji nie podlegają uszkodzenia mechaniczne, wynikające z nieprawidłowego użytkowania. Gwarancji nie podlegają urządzenia zmodyfikowane przez użytkownika, np. z uciętymi lub przerobionymi mocowaniami. Zgłoszenie reklamacyjne może nie zostać skierowane do realizacji, jeśli karta zgłoszenia nie będzie poprawnie wypełniona, a w szczególności jeśli nie będą podane objawy uszkodzenia lub jeśli reklamowany towar będzie niekompletny. Nie gwarantuje się kompatybilności sprzedawanych produktów z innymi produktami, chyba, że jest to wyszczególnione w karcie towaru. Szczegółowe warunki gwarancji dostępne są na stronie internetowej producenta: DIPOL S.J. strona 13
