Instrukcja montażu Strona 14. Winiarka ze strefami temperatur EWTgb/gw 1683 / 2383 / 3583

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja montażu Strona 14. Winiarka ze strefami temperatur EWTgb/gw 1683 / 2383 / 3583"

Transkrypt

1 Instrukcja montażu Strona 14 Winiarka ze strefami temperatur PL EWTgb/gw 1683 / 2383 / 3583

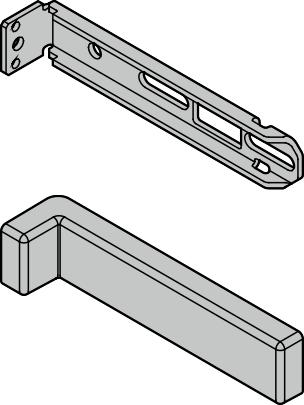

2 Spis treści Zakres dostawy Wymiary urządzenia Transportowanie urządzenia Wymiary montażowe Wentylacja urządzenia Zamiana zawiasów drzwiowych Montaż urządzenia Regulacja drzwi Wspornik mocujący Zakres dostawy Osłona Etykiety 2 szt. EWT szt. EWT szt. EWT 3583 Profil osłonny 2 szt. Osłona Płytka dystansowa 5 szt. Klucz płaski otwarty Płytka dystansowa 2 szt. Osłona 2 szt. Profil osłonny Wspornik mocujący Wymiary urządzenia Szyna stabilizująca 2 szt. Uchwyt szyny stabilizującej A B C D E F G H 510 mm EWT mm EWT mm EWT mm 572 mm EWT mm EWT mm EWT mm 595 mm 557 mm 254 mm 1100 mm I

3 Widok z boku Transportowanie urządzenia PL PRZESTROGA Niebezpieczeństwo odniesienia obrażeń ciała lub uszkodzenia mienia na skutek nieprawidłowego transportu! - Transportować urządzenie w stanie zapakowanym. - Transportować urządzenie w pozycji pionowej. - Nie transportować urządzenia bez pomocy drugiej osoby. UWAGA! Ryzyko przewrócenia niezabudowanego urządzenia! Widok z przodu 15

4 16 Widok z góry

5 Wymiary montażowe Ważna uwaga W celu uniknięcia problemów podczas montażu i uszkodzenia urządzenia należy przestrzegać następujących warunków. Wentylacja urządzenia Zabudowa kuchenna powinna być wypoziomowana i spionizowana! Minimalna grubość ściany korpusu zabudowy = 16 mm. Ważna uwaga Wolny przekrój wentylacyjny musi wynosić co najmniej 200 cm 2 od dolnego do górnego otworu wentylacyjnego. A min. 200 cm 2 B min. 500 mm C min. 40 mm D min. 500 mm E min. 40 mm A B C D E 560 mm 570 mm min. 550 mm (zalecane 560 mm) 70 mm 30 mm EWT mm EWT mm EWT mm Rodzaje wylotu powietrza Bezpośrednio nad urządzeniem Nad górnym segmentem zabudowy Z przodu górnego segmentu zabudowy z ozdobną kratką W tym obszarze kabel zasilający wychodzi z tyłu urządzenia. Długość kabla zasilającego do dyspozycji: EWT 16..: 2000 mm EWT 23..: 2000 mm EWT 35..: 2800 mm Położenie gniazdka należy dobrać z uwzględnieniem niniejszej specyfikacji. Gniazdko nie może znajdować się za urządzeniem i musi być łatwo dostępne. Ważna uwaga Przy stosowaniu dekoracyjnych kratek wentylacyjnych należy pamiętać, że wolny przekrój wentylacyjny odpowiada sumie pojedynczych otworów w kratce. W związku z tym przekrój otworu do montażu kratki wentylacyjnej wynoszący zaledwie 200 cm 2 jest zatem niewystarczający. 17

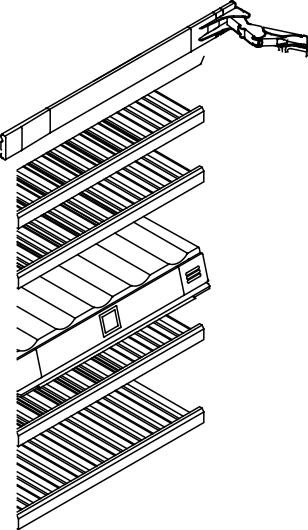

6 Zamiana zawiasów drzwiowych Zawiasy drzwi może zamieniać tylko przeszkolony specjalista. Zamianę zawiasów należy przeprowadzać w dwie osoby. UWAGA! 2. Usunąć zabezpieczenie transportowe. 2. PL Duży ciężar drzwi. Niebezpieczeństwo obrażeń i uszkodzenia mienia. Prace modyfikacyjne mogą wykonywać tylko osoby zdolne do uniesienia ciężaru 60 kg. 3. Usunąć uszczelkę. UWAGA! Niebezpieczeństwo powstania obrażeń wskutek upuszczenia drzwi! W przypadku niewystarczająco mocnego przykręcenia części mocujących drzwi mogą upaść. Może prowadzić to do powstania poważnych obrażeń. Ponadto drzwi mogą się nie zamykać, a w efekcie urządzenie może nie być zdolne do odpowiedniego chłodzenia Usunąć osłony. 4. Usunąć osłonę Usunąć osłonę

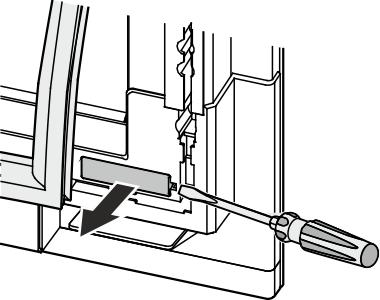

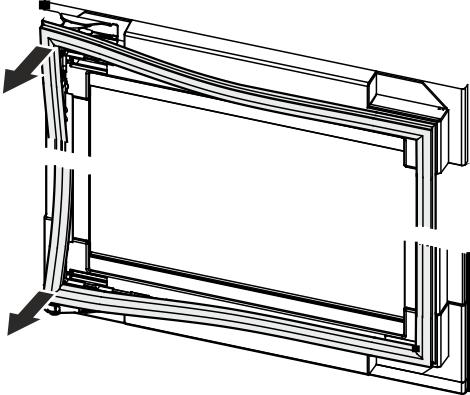

7 6. Usunąć uszczelkę. 10. Zdjąć górny wspornik mocujący i przełożyć na przeciwną stronę Usunąć osłonę. 11. Przełożyć ogranicznik na przeciwną stronę Usunąć zabezpieczenie transportowe. 12. Usunąć uszczelkę Zdjąć drzwi. Przy tej czynności jedna osoba powinna mocno przytrzymywać drzwi w celu zabezpieczenia. Ostrożnie umieścić drzwi na miękkiej powierzchni Usunąć osłony. 13. PRZESTROGA Ryzyko obrażeń w przypadku odchylenia się zawiasu! - Pozostawić zawiasy w pozycji otwartej. 19

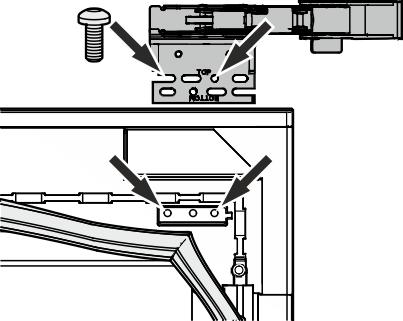

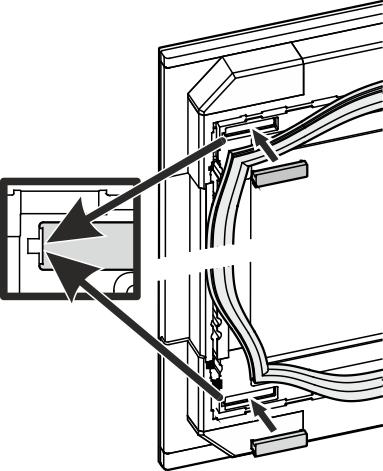

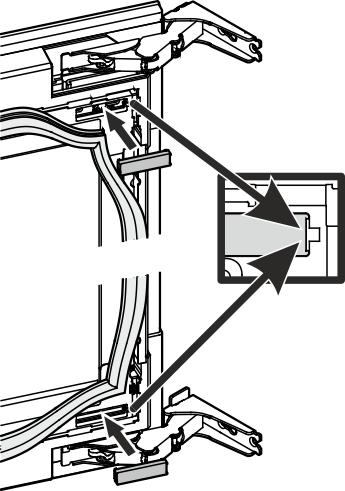

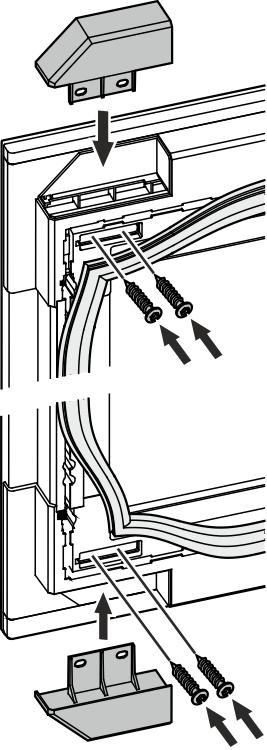

8 14. Odkręcić zawiasy. 16. Przykręcić osłony. PL Przymocować zawiasy po przeciwnej stronie po przekątnej względem ich pierwotnego położenia (patrz punkt Regulacja drzwi na stronie 24) Zamocować osłony Zamocować uszczelkę Zamocować osłony

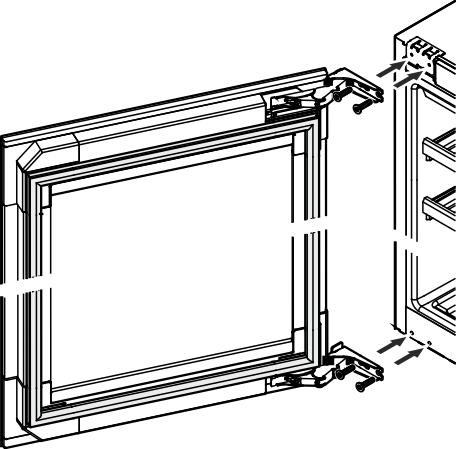

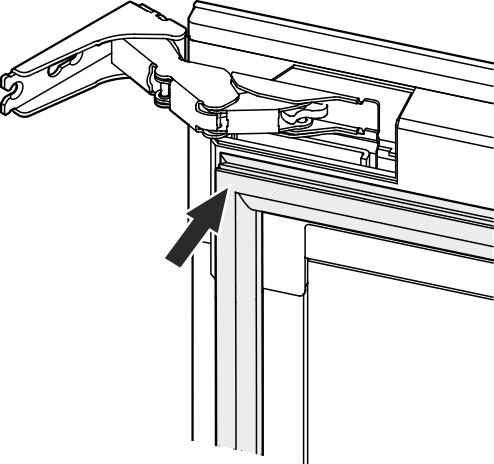

9 20. Zamocować uszczelkę. 20. Montaż urządzenia Prace montażowe może wykonywać wyłącznie przeszkolony personel. Do wykonania czynności montażowych potrzeba dwóch osób. Uwaga Przed montażem należy sprawdzić wymiary montażowe. Panel środkowy i boczna ściana zabudowy kuchennej muszą znajdować się prostopadle względem siebie. UWAGA! 21. Zamocować drzwi na urządzeniu. Uwaga Przy tej czynności jedna osoba powinna przytrzymywać drzwi w celu zabezpieczenia. Zagrożenie pożarem wskutek wilgoci! Zawilgocenie elementów pod napięciem lub kabla zasilającego może powodować zwarcia. - Urządzenie przeznaczone jest do użytku w zamkniętych pomieszczeniach. Nie należy używać urządzenia na zewnątrz lub w miejscach, w których może być ono narażone na kontakt z wodą lub wilgocią. - Nie używać urządzenia przed zakończeniem montażu EWT 3583 Usunąć zabezpieczenie transportowe Założyć osłony i zatrzasnąć na ich miejscach. 2. Przeprowadzić kabel zasilający w stronę gniazda zasilającego. UWAGA! Zagrożenie pożarem wskutek zwarcia! - Podczas wsuwania urządzenia do wnęki należy uważać, by nie przytrzasnąć, ścisnąć bądź uszkodzić kabla zasilającego. - Nie używać urządzenia z uszkodzonym kablem zasilającym Wsunąć urządzenie na 2/3 głębokości zabudowy kuchennej. Podczas wsuwania urządzenia należy zadbać o to, by uszkodzeniu nie uległ kabel zasilający. 3. Sprawdzić, czy drzwi zostały odpowiednio przymocowane do urządzenia i prawidłowo się zamykają. 21

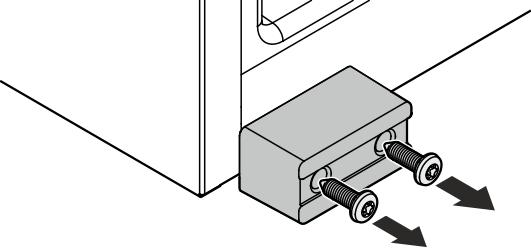

10 4. Wkręcić regulowane nóżki do oporu. 6. Usunąć zabezpieczenie transportowe. PL Tylko w przypadku ściany o grubości poniżej 19 mm: Zamocować elementy dystansowe. 16 mm 5. Zamocować profil osłonny. Urządzenia z zawiasami po lewej stronie 5. Urządzenia z zawiasami po prawej stronie Usunąć osłonę

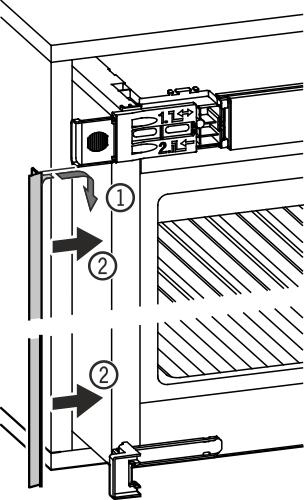

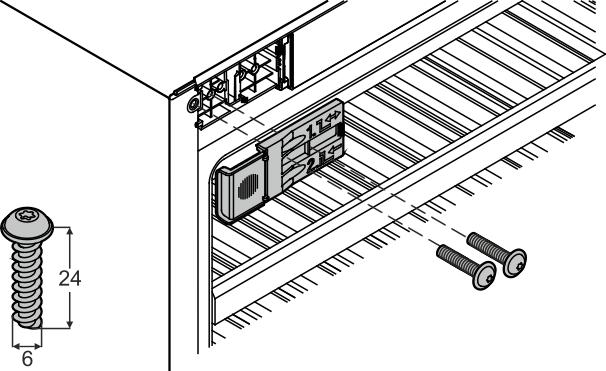

11 9. Przykręcić wspornik mocujący. 13. Całkowicie wsunąć urządzenie do wnęki. Sprawdzić, czy odstępy są takie same na całej długości. 9. Odkręcić śruby. Wsunąć wspornik w kierunku ściany zabudowy. Dokręcić śruby. 10. Przykręcić wspornik mocujący Zamocować profil osłonny Usunąć zabezpieczenie krawędzi Wyregulować urządzenie za pomocą nóżek o regulowanej wysokości, patrz punkt Regulacja drzwi na stronie

12 PL 15. Przymocować urządzenie do zabudowy kuchennej za pomocą zawiasów i wsporników mocujących. 17. Zamocować osłony Ustabilizować tył urządzenia od spodu: Przymocować uchwyt do szyby stabilizującej i wsunąć szynę stabilizującą w podłogę urządzenia. Wyjąć uchwyt i powtórzyć tę czynność z drugą szyną stabilizującą. 16. Odłamać i wyrzucić przednią część wspornika ograniczającego

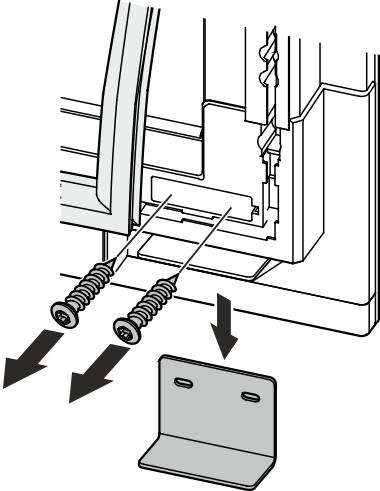

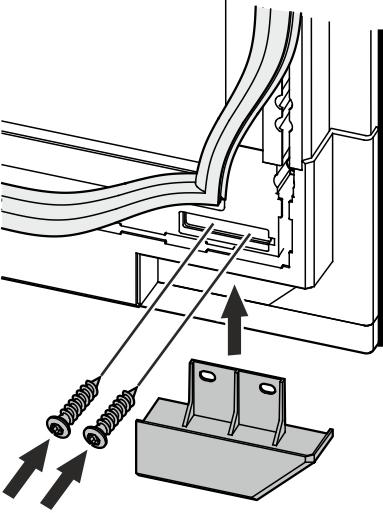

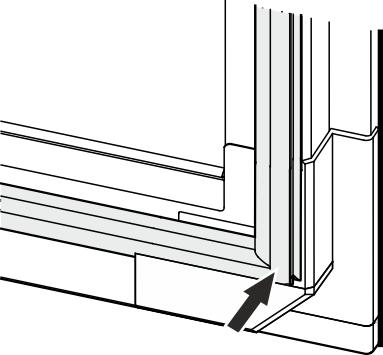

13 19. Usunąć uszczelkę. 23. Zamocować osłonę Zamocować uszczelkę. 24. Zamocować profil osłonny. 20. Usunąć osłonę. 20. Sprawdzić, czy drzwi zostały odpowiednio przymocowane do urządzenia i prawidłowo się zamykają. Montaż ukończony. 21. Usunąć zabezpieczenie transportowe. Regulacja drzwi Przykręcić osłonę Usunąć uszczelkę

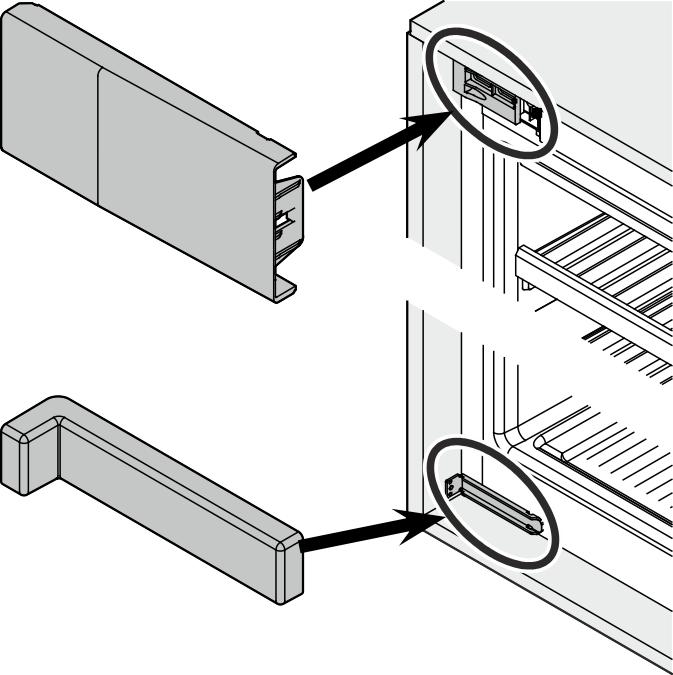

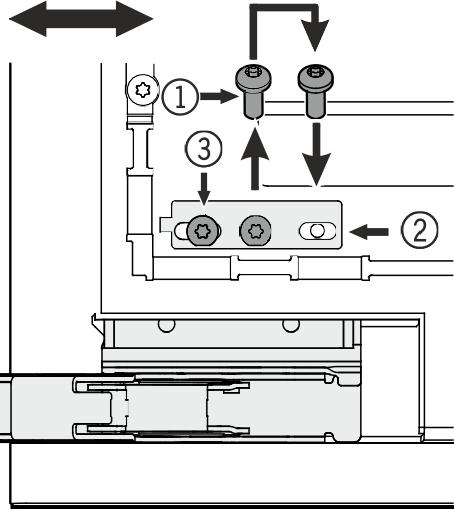

14 2. Usunąć osłony. 4. Zamocować osłony. PL Wyjąć śruby. Przenieść do położenia. Odkręcić śruby. Wyregulować odstęp. Dokręcić śruby i. 5. Zamocować uszczelkę Wyregulować odstęp w kierunku Z
