1 ISOTRA SYSTEM CLASSIC, HIT, HIT II Klasyczne okno Atypowe okno 1. POMIAR Żaluzje Isotra system są dostosowane do montażu do skrzydła okiennego okien z PCV lub drewnianych okien euro. SZEROKOŚĆ I WYSOKOŚĆ MIERZYMY NASTĘPUJĄCO: sz... (szerokość) Szerokość żaluzji mierzymy bezpośrednio przy szybie od lewej wewnętrznej krawędzi listwy przyszybowej do prawej wewnętrznej krawędzi listwy przyszybowej włącznie z gumową lub silikonową uszczelką. Szerokość należy mierzyć w trzech miejscach - u góry, pośrodku i na dole, w zamówieniu podajemy najmniejszy ze zmierzonych rozmiarów. Szerokość żaluzji produkowana jest z dokładnością do jednego milimetra. Szerokość wynosi od 300 mm do 2000 mm z tolerancją ± 1 mm. v... (wysokość) Wysokość żaluzji mierzymy w ten sam sposób jak szerokość, w trzech miejscach włącznie z gumową lub silikonową uszczelką. Żaluzje są produkowane z dokładnością do jednego milimetra, wysokość wynosi od 300 mm do 2200 mm z tolerancją -3 / +27mm. h... (głębokość) Mierzymy głębokość listwy przyszybowej ze względu na wykorzystanie podkładek dystansowych pod boczne płyty żaluzji. Rozróżniamy lewą oraz prawą podkładkę. GŁĘBOKOŚĆ LISTWY PRZYSZYBOWEJ: 19 i więcej mm bez podkładki mm jedna podlkładka z każdej strony mm dwie podkładki z każdej strony 3

2 Maksymalna gwarantowana powierzchnia: 2,5 m² Wymiary nad limit należy konsultować z producentem. Rysunek przedstawia idealny pomiar żaluzji. Taki pomiar jest możliwy w przypadku posiadania przekroju profilu górnego żaluzji. Przyłożeniem tego przekroju do okna można określić maksymalny punk szerokości i od tego punktu zmierzyć rozmiar.ten pomiar jest również uzależniony od rodzaju i wielkości listwy przyszybowej 2. MONTAŻ Montaż należy przeprowadzać zgodnie z niniejszą instrukcją, aby uniknąć niepotrzebnych błędów przy montażu lub innych niedogodności z nim związanych. NARZĘDZIA DO MONTAŻU: wiertarka, wiertła śrubokręt krzyżowy nuż, nożyczki,kleszcze do montażu żaluzji do uchwytu łańcuszka otwór do kołka do napinania żyłki prowadzącej wkręt 3,9 x 16; 3,9 x 22 3,9 x 16 3,2 mm do okien z PCV i AL wiertło Ø 2,5 mm 2,5 mm 3 mm do okien drewnianych KONTROLA: Przed montażem zalecamy przeprowadzenie kontroli wszystkich części przy dostawie towaru, co zapobiegnie ewentualnym problemom. Ewentualne braki lub zastrzeżenia dotyczące montażu lub samej zaluzji należy zgłaszać producentowi. 4

3 MONTAŻ WŁASNY: przed montażem żaluzji nie należy rozwijać należy sprawdzić czy szerokość żaluzji odpowiada szerokości okna należy sprawdzić czy sterowanie znajduje się z właściwej strony, w razie potrzeby sterowanie można zmienić, ale po wcześniejszej konsultacji w zależności od kształtu i wielkości listwy przyszybowej żaluzje powinny być podłożone podkładkami dystansowymi żaluzje przykręcamy do okna za pomocą dwóch lub czterech wkrętów, w zależności od rozmiaru żaluzji u okien z PCV tylko do listwy przyszybowej, aby zapobiec uszkodzeniu skrzydła okiennego od góry do dolnej listwy przyszybowej należy wywiercić otwory do napinania żyłki prowadzącej, które przechodzą przez boczne płyty, napnąć żyłki, wsunąć końce w górny profil zakryć deski pokrywą zamocować uchwyt łańcuszka, u okien z PCV wyłącznie do listw przyszybowych sprawdzić czy żaluzje działają W przypadku, gdy kształt lub wielkość listwy przyszybowej uniemożliwia nawiercenie kołków do napinania linek prowadzących od góry, możemy otwory wywiercić na przednią część listwy przyszybowej. W tym przypadku zwracamy szczególną uwagę na to, aby nie uszkodzić szyby. Ważne jest prawidłowe określenie głębokości wiercenia! Klient musí zostać poinformowany z wyprzedzeniem o tej metodzie montażu i potwierdzic swoją zgodę na piśmie. UWAGA: należy upewnić się, aby była zachowana funkcjonalność zarówno żaluzji jak i okien. UWAGA!!! Według normy EN 13120:2014 żaluzje muszą być montowane według następującej instrukcji: 5

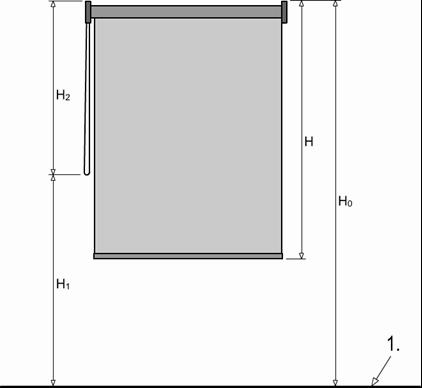

4 Vyměřanamontuj W przypadku zastosowania samorozpinającego łącznika łańcuszka: Długość łańcuszka musi być ograniczona w następujący sposób: 1) Jeżeli wysokość montażowa (H0) nie jest podana, długość łańcuszka (H2) będzie mniejsza lub równa 2/3 wysokości żaluzji (patrz obrazek 1): H2 2/3 H. 2) Jeżeli wysokość montażowa (H0) jest podana, odległość od podłogi do łańcuszka (H1) będzie 0,6 m: H1 > 0,6 m. Mechanizm samorozpinający powinien ulec rozpięciu w ciągu 5 sekund, jeśli petla będzie poddana obciążeniu większemu 6 kg. NA KOŃCE ŁAŃCUSZKA NASADZIĆ SAMOROZPINAJACY ŁĄCZNIK I POŁĄCZYĆ OBA KOŃCE ŁAŃCUSZKA UWAGA!!! Przy montażu żaluzji nie należy jej rozwijać, ale najpierw przyłożyć ją do okna i wyznaczyć rozmieszczenie punktów zamocowania i przykręcić. Dopiero po zawieszeniu żaluzji można ją rozwinąć. Manipulowanie z żaluzją (w razie konieczności) przed jej zamontowaniem musí odbywać się wyłącznie w pozycji poziomej! Inna manipulacja jest zabroniona a uszkodzenia powstałe w wyniku nieprawidłowej manipulacji nie mogą być podstawą do reklamacji! 6

5 Vyměřanamontuj MONTAŻ: Ø 3,2 mm(pcv) Ø 3 mm (drzewo) 7
