1 INSTRUKCJA MONTAŻU KOLEKTORÓW PRÓŻNIOWYCH

2 Kolektory próżniowe sprzedawane przez naszą firmę dostarczane są z systemami mocowania dostosowanymi do umieszczenia w miejscu określonym przez zamawiającego. Każdy kolektor posiada indywidualne mocowanie (mocowane są pojedynczo). Może to być konstrukcja na dach płaski służąca do ustawienia na poziomej powierzchni płaskiej (płaski dach, skwer, platforma itd.), uchwyt na dach skośny służący do mocowania kolektora bezpośrednio na połaci dachu (powierzchnia dachu posiadać musi nachylenie przekraczające 30o) oraz konstrukcja na dach lekko nachylony służąca do podniesienia kolektora do wymaganego nachylenia. 1. Uchwyty na dach skośny W skład zestawu montażowego kolektora 22 rurowego na dach skośny wchodzą: kolektor zbiorczy (KZ22) kolektora, profil mocujący (PM22) 22 kołpaki (5) rur próżniowych (6), profile przednie (1) 2 sztuki, perforowane taśmy mocujące (2) 4 sztuki, zestaw śrub mocujących, pasta smarująca. W skład zestawu montażowego kolektora 30 rurowego na dach skośny wchodzą: kolektor zbiorczy (KZ30) kolektora, profil mocujący (PM30) 30 kołpaków (5) rur próżniowych (6), profile przednie (1) 3 sztuki, perforowane taśmy mocujące (2) 6 sztuk, zestaw śrub mocujących, pasta smarująca. Z uwagi na podobieństwo sposobu montażu kolektorów omówiony zostanie montaż kolektora 30 rurowego. Kolektor zawieszony jest na połaci dachowej (rys. 1 i 2) za pośrednictwem 6 taśm perforowanych (2). Profile przednie (1) wyposażone są w specjalnie przygotowane otwory (3), które umożliwiają przyłączenie perforowanej taśmy mocującej (2). Taśmy mocowane są na jednym końcu za pośrednictwem śrub (4) do profilu przedniego (1) a drugi koniec taśmy wprowadzany jest pod dachówkę (lub mocowany jest do połaci dachowej, gdy dach wykonany jest w sposób uniemożliwiający wejście pod połać).

Może to być konstrukcja na dach płaski służąca do ustawienia na poziomej powierzchni płaskiej (płaski dach, skwer, platforma itd.

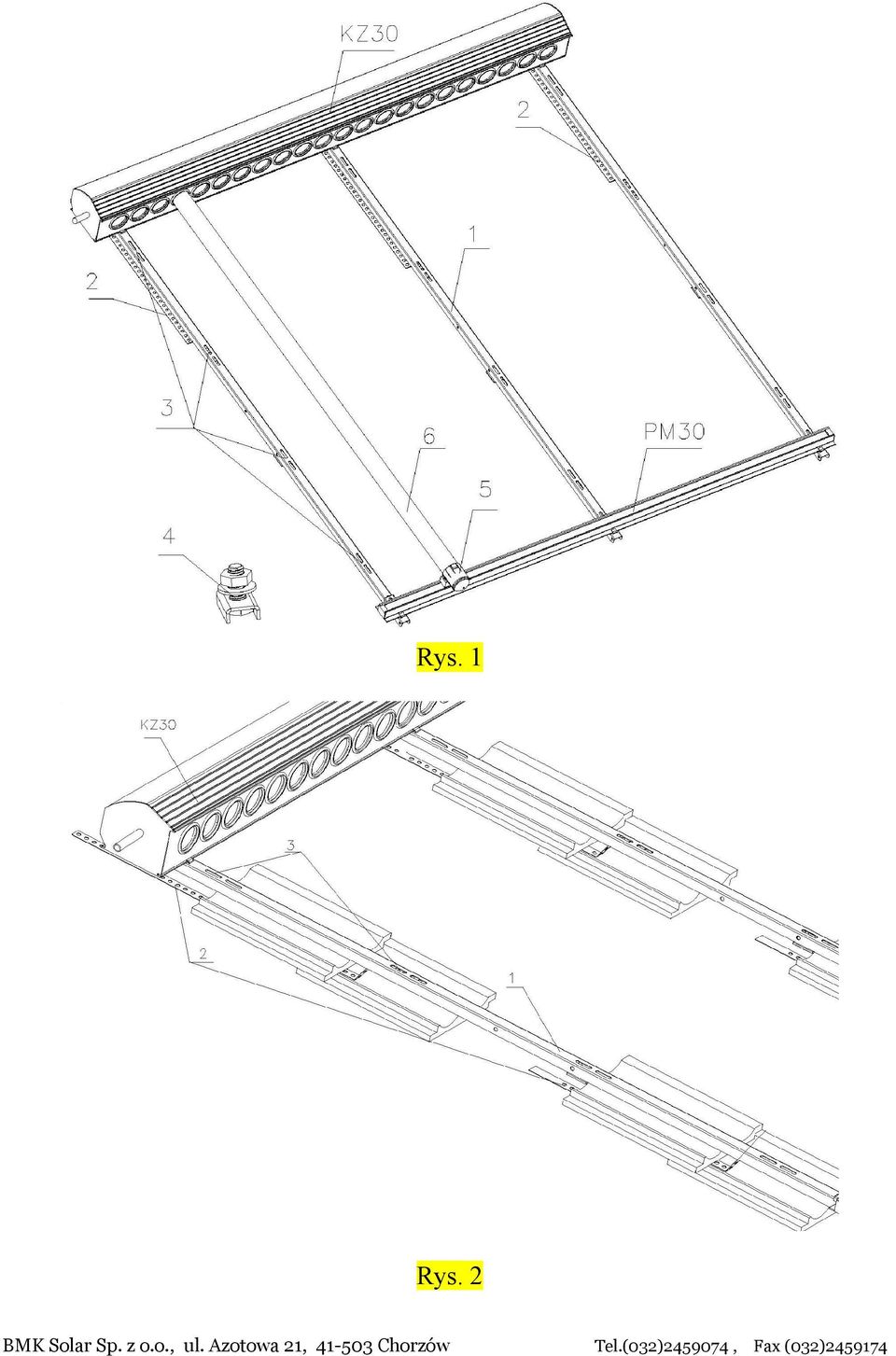

3 Rys. 1 Rys. 2

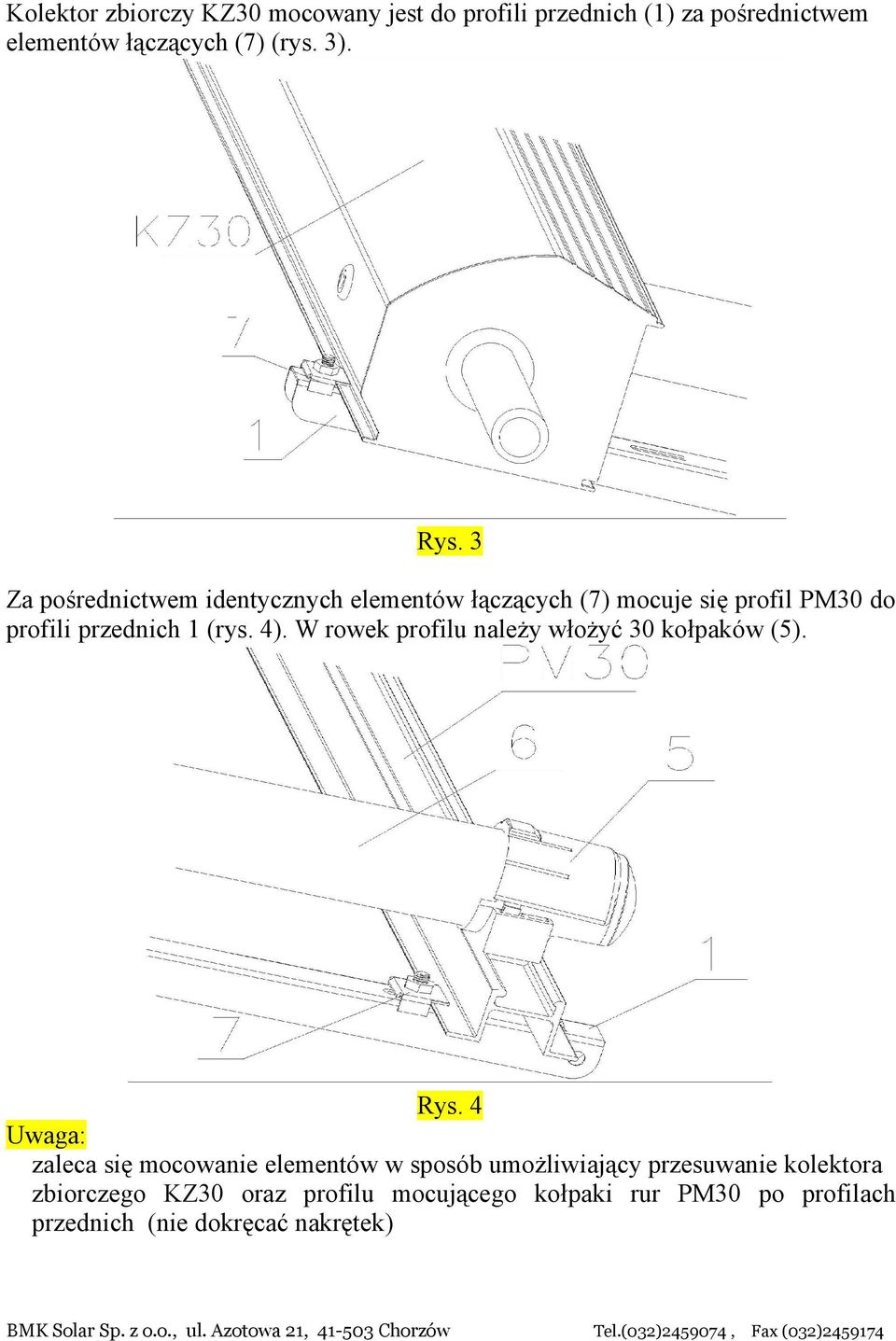

4 Kolektor zbiorczy KZ30 mocowany jest do profili przednich (1) za pośrednictwem elementów łączących (7) (rys. 3). Rys. 3 Za pośrednictwem identycznych elementów łączących (7) mocuje się profil PM30 do profili przednich 1 (rys. 4). W rowek profilu należy włożyć 30 kołpaków (5). Rys. 4 Uwaga: zaleca się mocowanie elementów w sposób umożliwiający przesuwanie kolektora zbiorczego KZ30 oraz profilu mocującego kołpaki rur PM30 po profilach przednich (nie dokręcać nakrętek)

W rowek profilu należy włożyć 30 kołpaków (5). Rys.

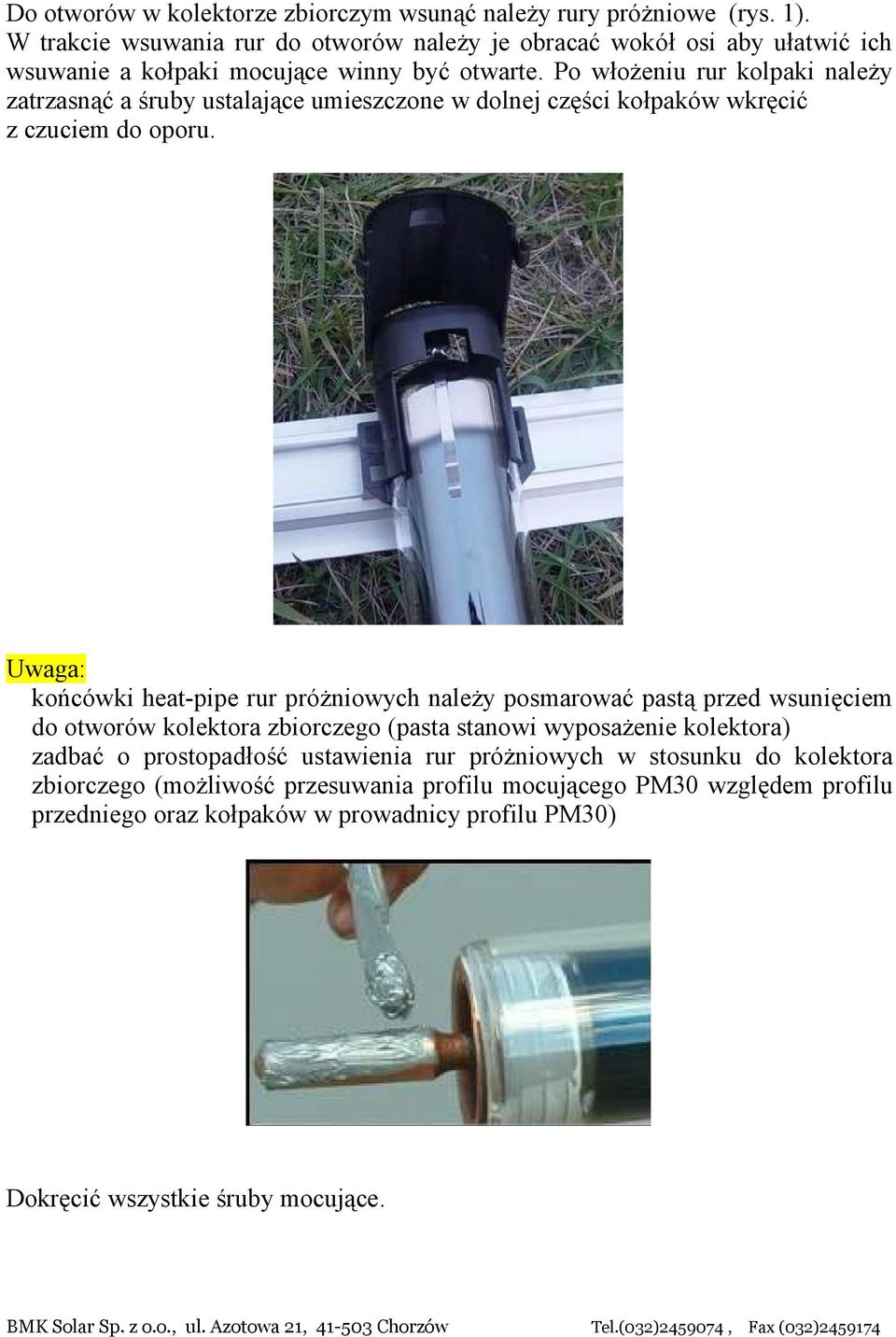

5 Do otworów w kolektorze zbiorczym wsunąć należy rury próżniowe (rys. 1). W trakcie wsuwania rur do otworów należy je obracać wokół osi aby ułatwić ich wsuwanie a kołpaki mocujące winny być otwarte. Po włożeniu rur kolpaki należy zatrzasnąć a śruby ustalające umieszczone w dolnej części kołpaków wkręcić z czuciem do oporu. Uwaga: końcówki heat-pipe rur próżniowych należy posmarować pastą przed wsunięciem do otworów kolektora zbiorczego (pasta stanowi wyposażenie kolektora) zadbać o prostopadłość ustawienia rur próżniowych w stosunku do kolektora zbiorczego (możliwość przesuwania profilu mocującego PM30 względem profilu przedniego oraz kołpaków w prowadnicy profilu PM30) Dokręcić wszystkie śruby mocujące.

Po włożeniu rur kolpaki należy zatrzasnąć a śruby ustalające umieszczone w dolnej części kołpaków wkręcić z czuciem do oporu.

6 2. Konstrukcja na dach płaski W skład zestawu montażowego kolektora 22 rurowego wchodzą: kolektor zbiorczy (KZ22) kolektora, profil mocujący (PM22) 22 kołpaki (5) rur próżniowych (6), profil przedni (1) 2 sztuki, łącznik przedni (2) 2 sztuki, stopka mocująca (3) 4 sztuki, krzyżak usztywniający (4) 1 sztuka, podpora tylna nastawna (7) 2 komplety, zastrzał (8) 2 sztuki, zestaw śrub mocujących, pasta smarująca. W skład zestawu montażowego kolektora 30 rurowego wchodzą: kolektor zbiorczy (KZ30) kolektora, profil mocujący (PM30) 30 kołpaków (5) rur próżniowych (6), profil przedni (1) 3 sztuki, łącznik przedni (2) 2 sztuki, stopka mocująca (3) 6 sztuk, krzyżak usztywniający (4) 2 sztuki, podpora tylna nastawna (7) 3 komplety, zastrzał (8) 3 sztuki, zestaw śrub mocujących, pasta smarująca. Kolektor próżniowy 30 rurowy posiada 6 stopek (3) służących do zamocowania konstrukcji do poziomego podłoża (rys. 5). Na konstrukcji mocowany jest kolektor. W stopkach o średnicy 120 mm umieszczone są po dwa otwory o średnicy 12 mm służące do wpuszczenia odpowiednich śrub mocujących do podłoża.

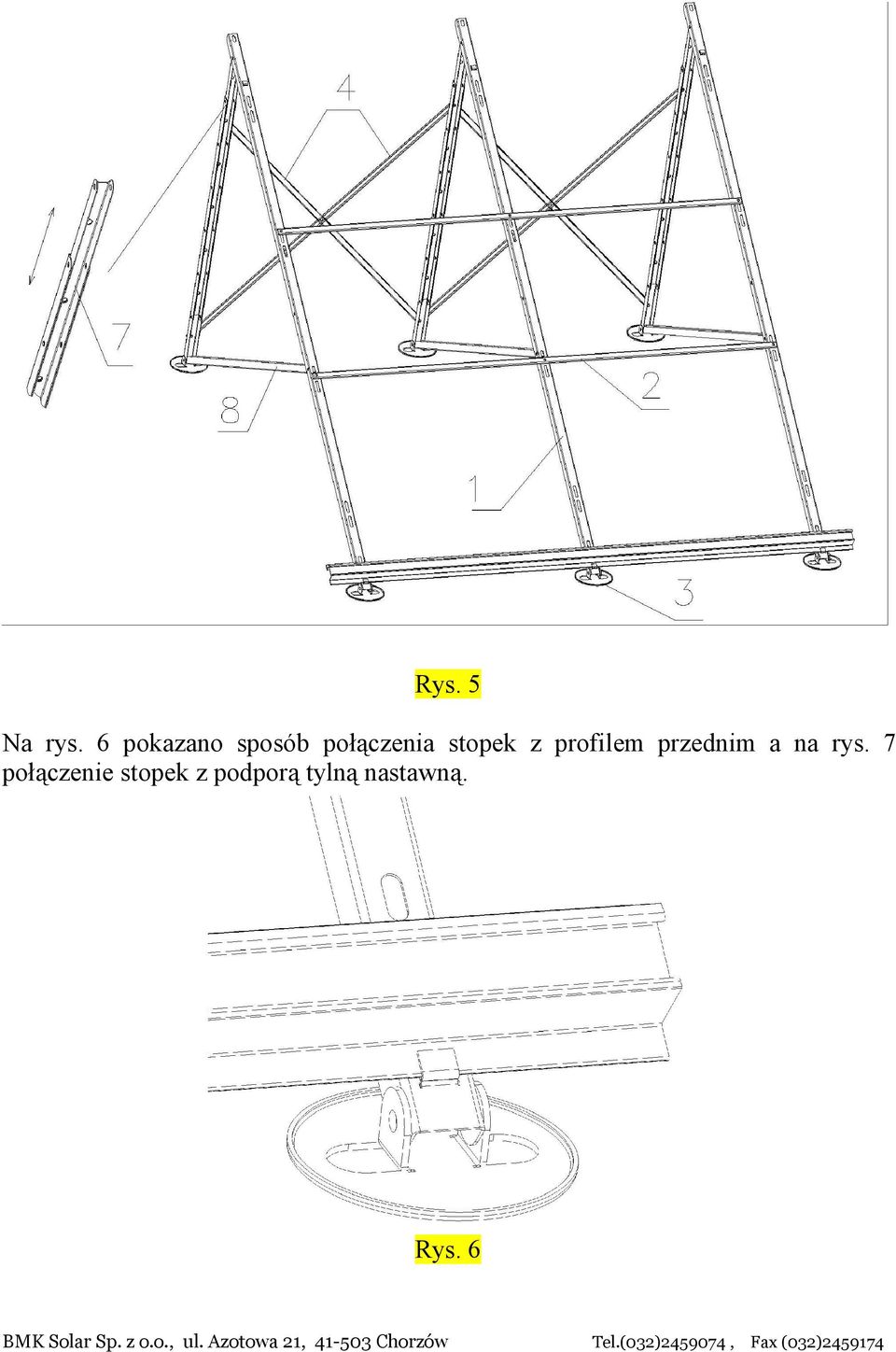

7 Rys. 5 Na rys. 6 pokazano sposób połączenia stopek z profilem przednim a na rys. 7 połączenie stopek z podporą tylną nastawną. Rys. 6

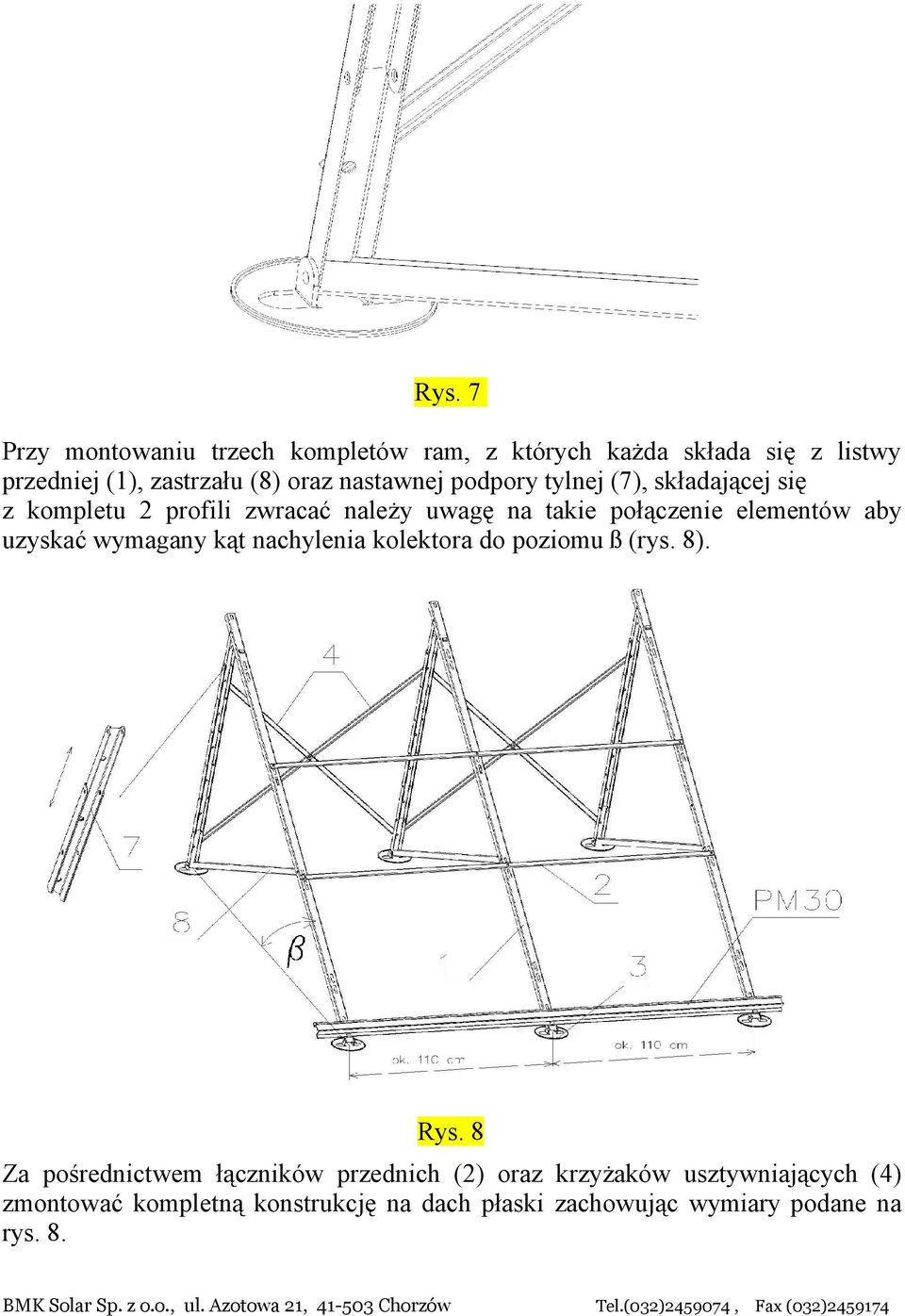

8 Rys. 7 Przy montowaniu trzech kompletów ram, z których każda składa się z listwy przedniej (1), zastrzału (8) oraz nastawnej podpory tylnej (7), składającej się z kompletu 2 profili zwracać należy uwagę na takie połączenie elementów aby uzyskać wymagany kąt nachylenia kolektora do poziomu ß (rys. 8). Rys. 8 Za pośrednictwem łączników przednich (2) oraz krzyżaków usztywniających (4) zmontować kompletną konstrukcję na dach płaski zachowując wymiary podane na rys. 8.

elementów aby uzyskać wymagany kąt nachylenia kolektora do poziomu ß (rys. 8). Rys.

9 Kołpaki (5) umieścić w rowku profilu mocującego PM30 (rys. 4). Następnie posadowić profil na konstrukcji i przymocować wstępnie za pośrednictwem elementów łączących. Podobnie postąpić z kolektorem zbiorczym KZ30 (rys. 3). Uwaga: zaleca się mocowanie elementów w sposób umożliwiający przesuwanie kolektora zbiorczego KZ30 oraz profilu mocującego kołpaki rur PM30 po profilach przednich (nie dokręcać nakrętek) Do otworów w kolektorze zbiorczym wsunąć należy rury próżniowe (tak jak na rys. 1). W trakcie wsuwania rur do otworów należy je obracać wokół osi aby ułatwić ich wsuwanie a kołpaki mocujące winny być otwarte. Po włożeniu rur kolpaki należy zatrzasnąć a śruby ustalające umieszczone w dolnej części kołpaków wkręcić z czuciem do oporu. Uwaga: końcówki heat-pipe rur próżniowych należy posmarować pastą przed wsunięciem do otworów kolektora zbiorczego (pasta stanowi wyposażenie kolektora) zadbać o prostopadłość ustawienia rur próżniowych w stosunku do kolektora zbiorczego (możliwość przesuwania profilu mocującego PM30 względem profilu przedniego oraz kołpaków w prowadnicy profilu PM30)

Uwaga: zaleca się mocowanie elementów w sposób umożliwiający przesuwanie kolektora zbiorczego KZ30 oraz profilu mocującego kołpaki rur PM30 po profilach przednich (nie dokręcać nakrętek) Do otworów w

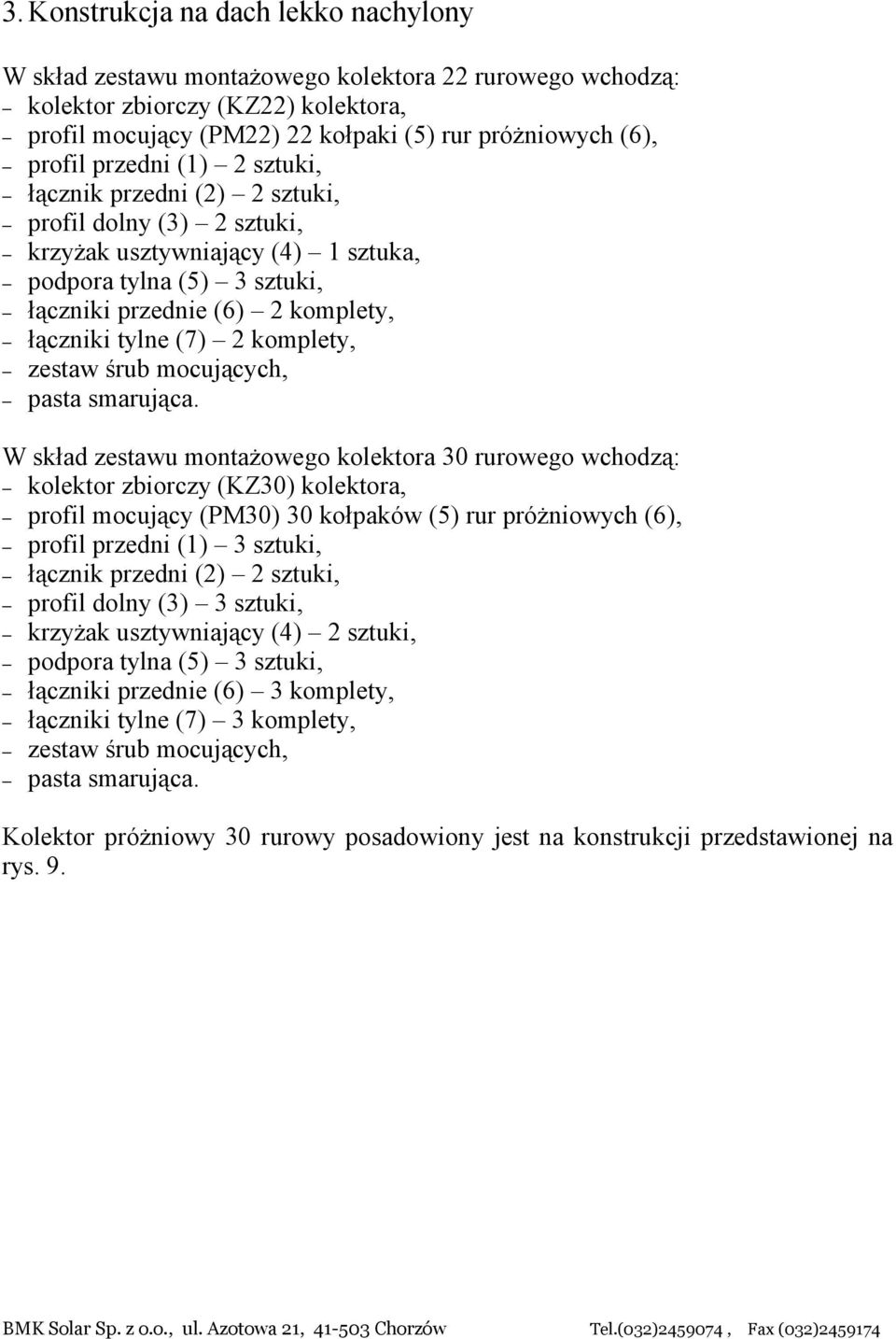

10 3. Konstrukcja na dach lekko nachylony W skład zestawu montażowego kolektora 22 rurowego wchodzą: kolektor zbiorczy (KZ22) kolektora, profil mocujący (PM22) 22 kołpaki (5) rur próżniowych (6), profil przedni (1) 2 sztuki, łącznik przedni (2) 2 sztuki, profil dolny (3) 2 sztuki, krzyżak usztywniający (4) 1 sztuka, podpora tylna (5) 3 sztuki, łączniki przednie (6) 2 komplety, łączniki tylne (7) 2 komplety, zestaw śrub mocujących, pasta smarująca. W skład zestawu montażowego kolektora 30 rurowego wchodzą: kolektor zbiorczy (KZ30) kolektora, profil mocujący (PM30) 30 kołpaków (5) rur próżniowych (6), profil przedni (1) 3 sztuki, łącznik przedni (2) 2 sztuki, profil dolny (3) 3 sztuki, krzyżak usztywniający (4) 2 sztuki, podpora tylna (5) 3 sztuki, łączniki przednie (6) 3 komplety, łączniki tylne (7) 3 komplety, zestaw śrub mocujących, pasta smarująca. Kolektor próżniowy 30 rurowy posadowiony jest na konstrukcji przedstawionej na rys. 9.

komplety, zestaw śrub mocujących, pasta smarująca.

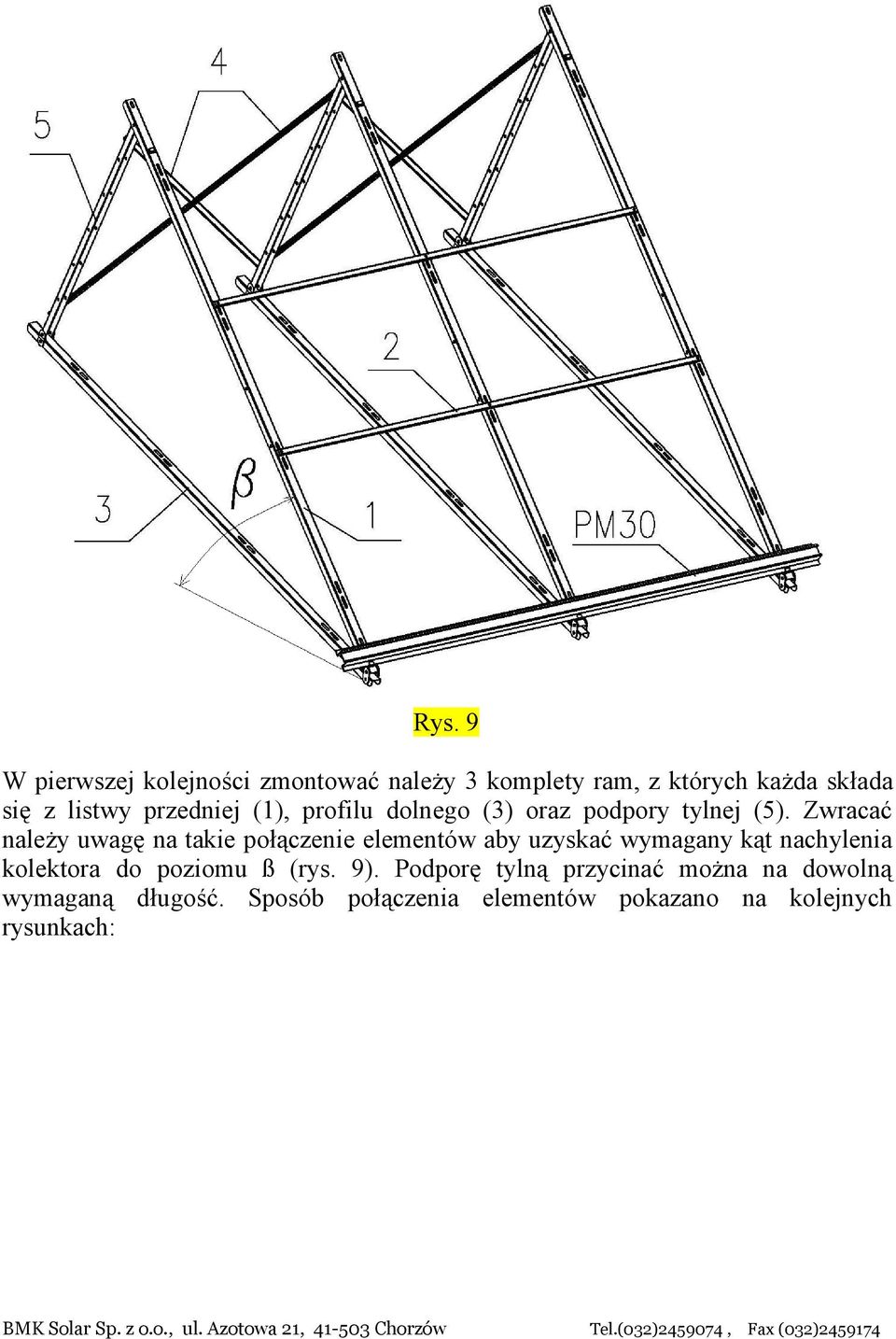

11 Rys. 9 W pierwszej kolejności zmontować należy 3 komplety ram, z których każda składa się z listwy przedniej (1), profilu dolnego (3) oraz podpory tylnej (5). Zwracać należy uwagę na takie połączenie elementów aby uzyskać wymagany kąt nachylenia kolektora do poziomu ß (rys. 9). Podporę tylną przycinać można na dowolną wymaganą długość. Sposób połączenia elementów pokazano na kolejnych rysunkach:

Zwracać należy uwagę na takie połączenie elementów aby uzyskać wymagany kąt nachylenia kolektora do

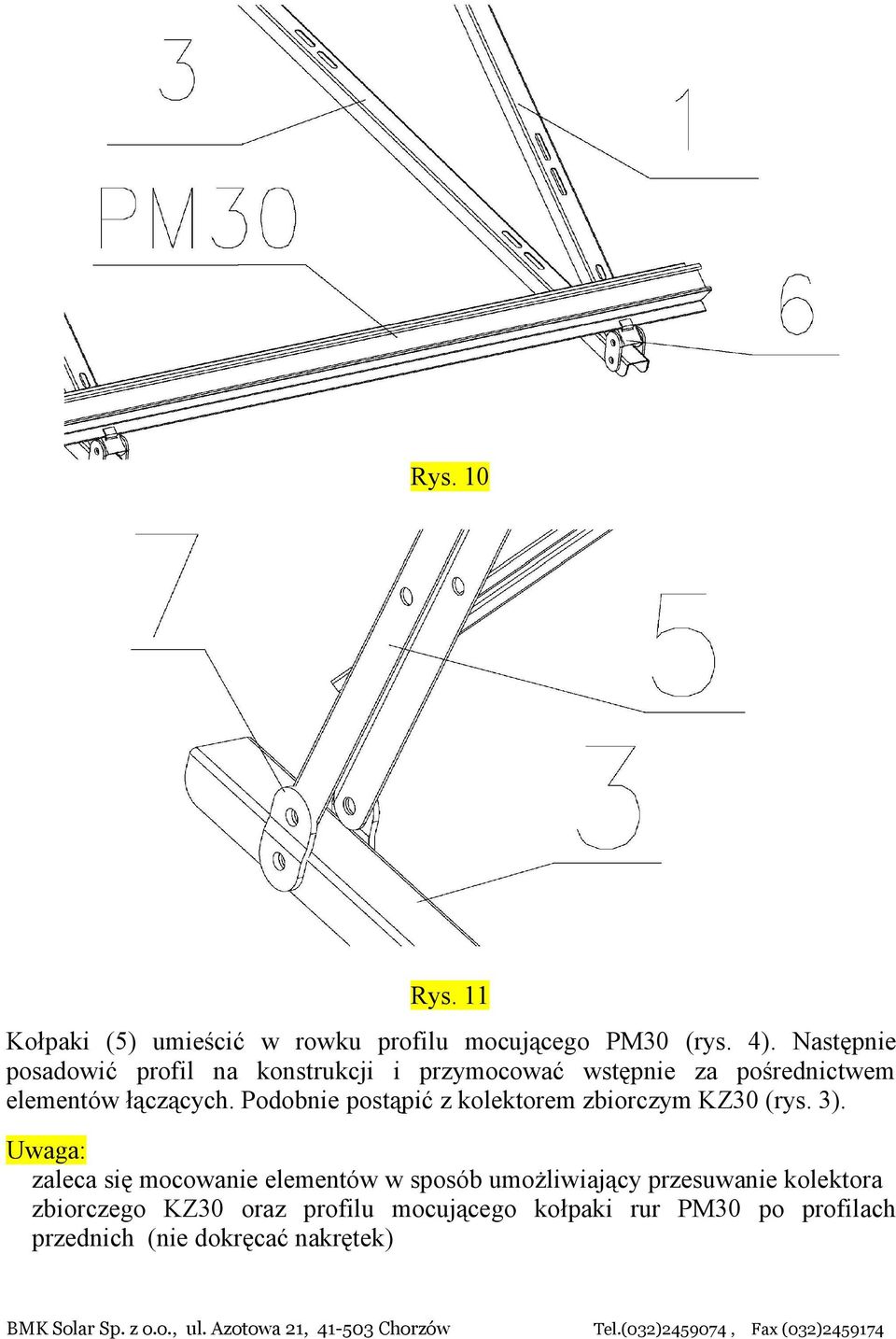

12 Rys. 10 Rys. 11 Kołpaki (5) umieścić w rowku profilu mocującego PM30 (rys. 4). Następnie posadowić profil na konstrukcji i przymocować wstępnie za pośrednictwem elementów łączących. Podobnie postąpić z kolektorem zbiorczym KZ30 (rys. 3). Uwaga: zaleca się mocowanie elementów w sposób umożliwiający przesuwanie kolektora zbiorczego KZ30 oraz profilu mocującego kołpaki rur PM30 po profilach przednich (nie dokręcać nakrętek)

Podobnie postąpić z kolektorem zbiorczym KZ30 (rys. 3).

13 Do otworów w kolektorze zbiorczym wsunąć należy rury próżniowe (tak jak na rys. 1). W trakcie wsuwania rur do otworów należy je obracać wokół osi aby ułatwić ich wsuwanie a kołpaki mocujące winny być otwarte. Po włożeniu rur kolpaki należy zatrzasnąć a śruby ustalające umieszczone w dolnej części kołpaków wkręcić z czuciem do oporu. Uwaga: końcówki heat-pipe rur próżniowych należy posmarować pastą przed wsunięciem do otworów kolektora zbiorczego (pasta stanowi wyposażenie kolektora) zadbać o prostopadłość ustawienia rur próżniowych w stosunku do kolektora zbiorczego (możliwość przesuwania profilu mocującego PM30 względem profilu przedniego oraz kołpaków w prowadnicy profilu PM30)
