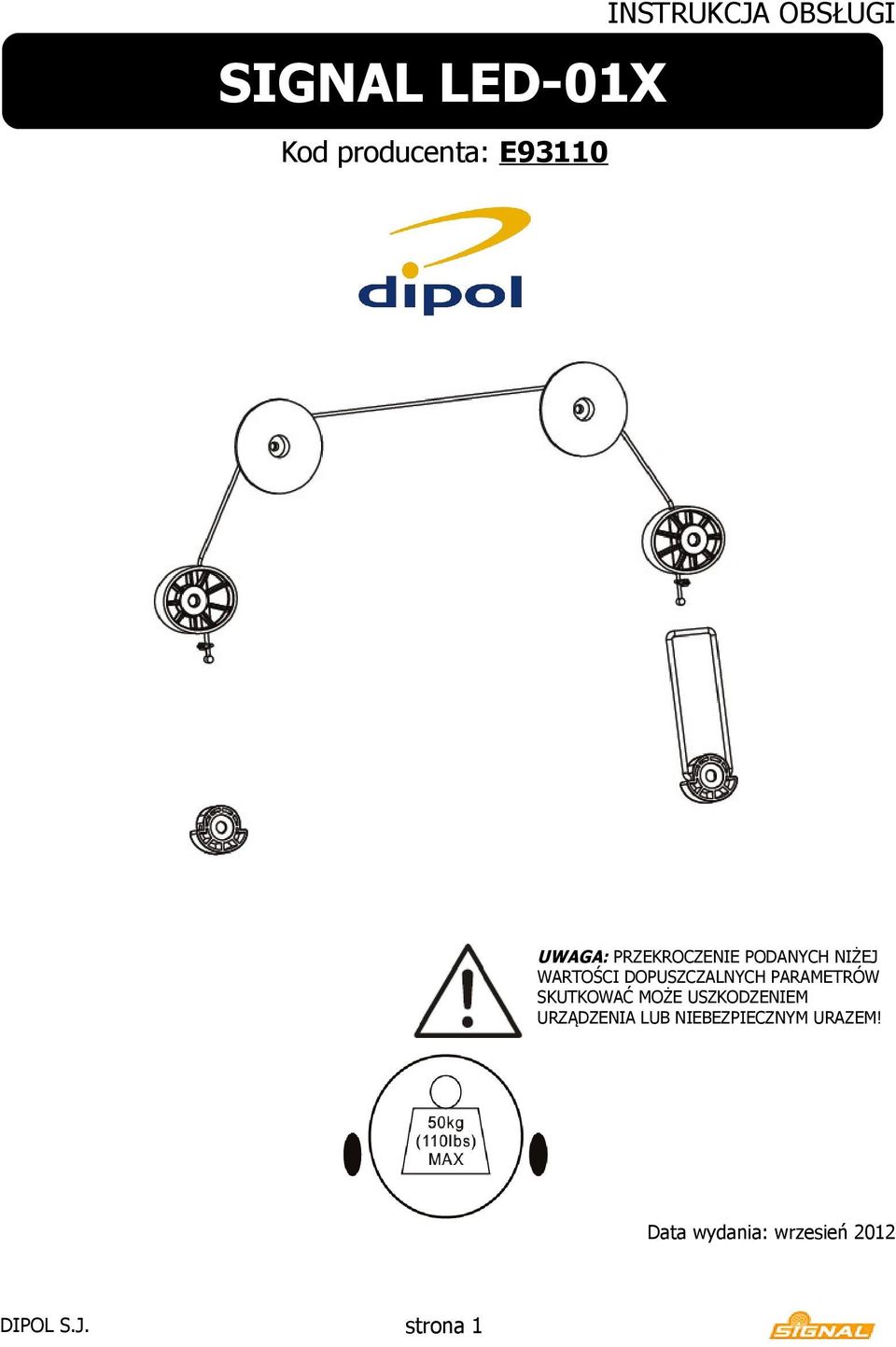

1 SIGNAL LED-01X Kod producenta: E93110 INSTRUKCJA OBSŁUGI UWAGA: PRZEKROCZENIE PODANYCH NIŻEJ WARTOŚCI DOPUSZCZALNYCH PARAMETRÓW SKUTKOWAĆ MOŻE USZKODZENIEM URZĄDZENIA LUB NIEBEZPIECZNYM URAZEM! Data wydania: wrzesień 2012 DIPOL S.J. strona 1

2 UWAGA: Zapoznaj się z całą instrukcja obsługi przed przystąpieniem do montażu! OSTRZEŻENIE Przed przystąpieniem do montażu uchwytu należy dokładnie zapoznać się z niniejszą instrukcją. W przypadku jakichkolwiek wątpliwości lub spostrzeżeń dotyczących instalacji produktu należy skontaktować się z lokalnym dystrybutorem uchwytów Signal. Należy przestrzegać zaleceń producenta odnośnie wymaganej odległości od ściany. W przeciwnym wypadku można doprowadzić do uszkodzeń telewizora bądź uchwytu. Montaż uchwytu powinien zostać wykonany przez osobę posiadającą odpowiedni poziom wiedzy technicznej i umiejętności manualnych. Jeśli nie rozumiesz części poleceń zawartych w instrukcji, lub brak ci doświadczenia w montażu tego typu mocowań, zwróć się o pomoc do wykwalifikowanej osoby (np. instalator). Należy się upewnić, że ściana nośna wytrzyma obciążenie uchwytu z zamontowanym do niego urządzeniem. Nigdy nie przekraczaj dopuszczalnego obciążenia uchwytu. Podczas montażu zawsze używaj pomocy drugiej osoby. Szczególnie podczas podnoszenia i ustawiania urządzenia. Śruby powinny być odpowiednio dokręcone. Zbyt mocne dokręcenie może spowodować ich uszkodzenie lub osłabienie. Produkt przeznaczony jest do użytku wewnętrznego. Montaż uchwytów w środowisku zewnętrznym może doprowadzić do jego uszkodzenia. DIPOL S.J. strona 2

3 Sprawdzenie zawartości pudełka WAŻNE: Upewnij się, że otrzymałeś wszystkie elementy, które konieczne są do zamontowania uchwytu. Jeśli pewnych elementów brakuje w zestawie, skontaktuj się z lokalnym dystrybutorem uchwytów SIGNAL wieszak (2x) uchwyt linkowy (1x) dystans stały (1x) dystans regulowany (1x) Paczka M Paczka W Zalecane narzędzia: wkrętak typu Phillips (śrubokręt krzyżakowy) o długości 200mm (bez uchwytu), wiertarka oraz wiertło 10mm do betonu lub drewna (w zależności od powierzchni montażu), pisak młotek DIPOL S.J. strona 3

4 1a. Montaż na ścianie drewnianej lub gipsowej z drewnianymi wzmocnieniami OSTRZEŻENIE UPEWNIJ SIĘ, CZY ŚCIANA JEST W STANIE UTRZYMAĆ WIESZANY NA NIEJ TELEWIZOR! Upewnij się, że otwory montażowe nawiercone są na środkach belek wzmacniających, a mocowanie haków pewne i stabilne. W niektórych przypadkach, w celu pewnego zamocowania uchwytu na ścianie, wymagane może być wykorzystanie dodatkowych elementów, nie wchodzących w skład zestawu. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. Przygotowanie i nawiercanie otworów w drewnianej powierzchni. Do nawiercenia otworów pod wkręty W- A użyć należy wiertła 3mm. Otwory powinny mieć głębokość 30mm. Rozstaw otworów, czyli wymiar "a" zależy od wielkości wieszanego telewizora. Sugerowane wartości podaje tabela 1a.1. Tabela 1a.1 a rozstaw wieszaków, wymiar pokazany na rysunku powyżej, L długość użyteczna linki stalowej DIPOL S.J. strona 4

5 1b. Montaż na ścianie betonowej / murze OSTRZEŻENIE Podczas instalacji należy ocenić rzeczywistą grubość betonu oraz jego wytrzymałość. Tynk nie posiada odpowiedniej wytrzymałości i nie powinien być brany pod uwagę! Minimalna zalecana głębokość otworów w betonie to 35mm. Nie należy nawiercać otworów na krawędziach ścian. Minimalna odległość od brzegu litej powierzchni to 25mm. Otwory muszą być nawiercane wiertłem o odpowiedniej średnicy. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. Przygotowanie i nawiercanie otworów w betonowej ścianie. Do nawiercenia otworów pod wkręty W-A należy wywiercić otwory wiertłem 10mm. Otwory powinny mieć głębokość 50mm. Rozstaw otworów, czyli wymiar "x" zależy od wielkości wieszanego telewizora. Sugerowane wartości podaje tabela 1b.1. Tabela 1b.1 a wymiar podany na rysunku powyżej, L długość użyteczna linki stalowej DIPOL S.J. strona 5

6 2. Montaż uchwytu na telewizorze 1. Przed przystąpieniem do montażu należy poluzować klamry M-O kluczem M-Q, a następnie dostosowć długość L metalowej linki do podanej w tabelach w rozdziale 1 zgodnie z zamierzonym montażem. 2. Aby zapobiec przypadkowemu uszkodzeniu lub porysowaniu telewizora, należy umieścić go na miękkiej, płaskiej powierzchni (patrz -> zalecenia producenta TV podczas montażu uchwytu). Przy montażu zaleca się podłożyć w miejscach narażonych na zarysowanie lub uszkodzenie miękką, suchą szmatkę. 3. Na rysunku poniżej pokazano prawidłowe rozmieszczenie elementów na tylnej ścianie telewizora. 2.1 Montaż na ekranie o płaskim panelu tylnym: Należy rozpocząć montaż starając się wykorzystać najkrótsze śruby z zestawu wraz z odpowiadającymi im podkładkami. Śruba musi zostać wkręcona co najmniej na 3 pełne obroty bez oporu. Śrubę należy dokręcić z wyczuciem, tak, aby nie uszkodzić otworów montażowych. Jeśli śrubra nie została wkręcona na minimalną wymaganą długość, należy użyć dłuższych śrub. Procedura jest taka sama dla wszystkich otworów. UWAGA: dla płaskich paneli tylnych często niepotrzebnym jest stosowanie dystansów M-M i M-N. DIPOL S.J. strona 6

7 2.2 Montaż na ekranie o nierównym panelu tylnym: Należy rozpocząć montaż starając się wykorzystać najkrótsze śruby z zestawu wraz z odpowiadającymi im podkładkami. Śruba musi zostać wkręcona co najmniej na 3 pełne obroty bez oporu. Śrubę należy dokręcić z wyczuciem, tak, aby nie uszkodzić otworów montażowych. Jeśli śrubra nie została wkręcona na minimalną wymaganą długość, należy użyć dłuższych śrub. Procedura jest taka sama dla wszystkich otworów. 5. Montaż telewizora na ścianie UWAGA: Montaż wymaga 2 odpowiednio wykwalifikowanych osób. Należy przed zawieszeniem odbiornika upewnić się, że wszystke elementy zostały zamocowane prawidłowo. Należy unieść telewizor, a następnie przewiesić linkę przez zamocowane na ścianie haki. Przed opuszczeniem telewizora należy sprawdzić, czy linka została prawiłowo zahaczona. Po umieszczeniu telewizora na wieszakach, należy skorygować jego położenie poziome. DIPOL S.J. strona 7

8 6. Montaż przewodów Aby bezpiecznie podłączyć przewody należy: pociągnąć delikatnie do siebie dolną krawędź telewizora uważając, aby nie zrzucić go z haków, podpora regulowana D powinna osiągnąć swoje maksymalne położenie dolne, jak pokazano na rysunku powyżej, telewizor można wesprzeć na ścianie, a następnie podłączyć żądane przewody, aby zakończyć, należy ponownie podnieść dolną krawędź TV, złożyć ramię podpory D do pierwotnego stanu, opuścić telewizor, aby w pełni oparł się na ścianie. Obsługa - sprawdzaj stan uchwytu i ściany, do której jest przykręcony, przynajmniej raz na kwartał. - jeśli nie jesteś pewien, czy wykonany montaż jest pewny i zapewnia 100% bezpieczeństwa użytkowania, skorzystaj z usług fachowca! GWARANCJA Podstawą do uwzględnienia gwarancji jest dostarczenie karty gwarancyjnej. Gwarancji nie podlegają uszkodzenia mechaniczne, wynikające z nieprawidłowego użytkowania. Gwarancji nie podlegają urządzenia zmodyfikowane przez użytkownika, np. z uciętymi lub przerobionymi mocowaniami. Zgłoszenie reklamacyjne może nie zostać skierowane do realizacji, jeśli karta zgłoszenia nie będzie poprawnie wypełniona, a w szczególności jeśli nie będą podane objawy uszkodzenia lub jeśli reklamowany towar będzie niekompletny. Nie gwarantuje się kompatybilności sprzedawanych produktów z innymi produktami, chyba, że jest to wyszczególnione w karcie towaru. Szczegółowe warunki gwarancji dostępne są na stronie internetowej producenta: DIPOL S.J. strona 8
