1 INSTRUKCJA OBSŁUGI SIGNAL LCD-M03 Kod producenta: M93190 UWAGA: PRZEKROCZENIE PODANYCH NIŻEJ WARTOŚCI DOPUSZCZALNYCH PARAMETRÓW SKUTKOWAĆ MOŻE USZKODZENIEM URZĄDZENIA LUB NIEBEZPIECZNYM URAZEM! Data wydania: wrzesień 2012 strona 1

2 UWAGA: Zapoznaj się z całą instrukcja obsługi przed przystąpieniem do montażu! OSTRZEŻENIE Przed przystąpieniem do montażu uchwytu należy dokładnie zapoznać się z niniejszą instrukcją. W przypadku jakichkolwiek wątpliwości lub spostrzeżeń dotyczących instalacji produktu należy skontaktować się z lokalnym dystrybutorem uchwytów Signal. Należy przestrzegać zaleceń producenta odnośnie wymaganej odległości od ściany. W przeciwnym wypadku można doprowadzić do uszkodzeń telewizora bądź uchwytu. Montaż uchwytu powinien zostać wykonany przez osobę posiadającą odpowiedni poziom wiedzy technicznej i umiejętności manualnych. Jeśli nie rozumiesz części poleceń zawartych w instrukcji, lub brak ci doświadczenia w montażu tego typu mocowań, zwróć się o pomoc do wykwalifikowanej osoby (np. instalator). Należy się upewnić, że ściana nośna wytrzyma obciążenie uchwytu z zamontowanym do niego urządzeniem. Nigdy nie przekraczaj dopuszczalnego obciążenia uchwytu. Podczas montażu zawsze używaj pomocy drugiej osoby. Szczególnie podczas podnoszenia i ustawiania urządzenia. Śruby powinny być odpowiednio dokręcone. Zbyt mocne dokręcenie może spowodować ich uszkodzenie lub osłabienie. Produkt przeznaczony jest do użytku wewnętrznego. Montaż uchwytów w środowisku zewnętrznym może doprowadzić do jego uszkodzenia. strona 2

3 Sprawdzenie zawartości pudełka. WAŻNE: Upewnij się, że otrzyamłeś wszystkie elementy, które konieczne są do zamontowania uchwytu. Jeśli pewnych elementów brakuje w zestawie, skontaktuj siez lokalnym dystrybutorem uchwytów SIGNAL Paczka M Paczka W Zalecane narzędzia dodatkowe: śrubokręt krzyżakowy, klucz nasadkowy oraz płaski rozmiar 10 na nakrętki M6. młotek, pisak, wiertarka. strona 3

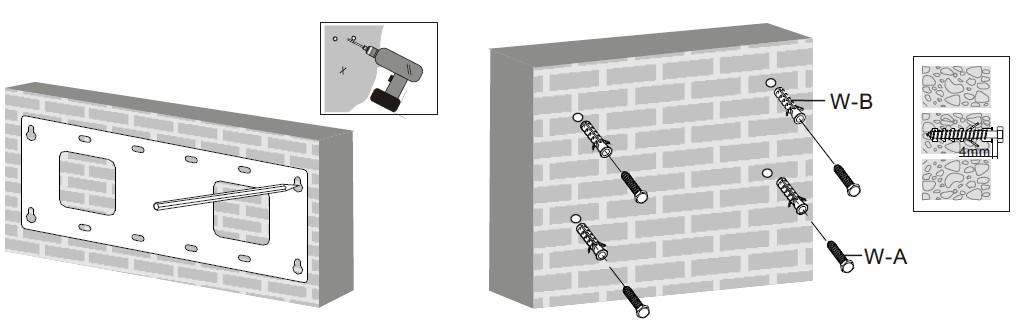

4 1a. Montaż na ścianie drewnianej lub gipsowej z drewnianymi wzmocnieniami. OSTRZEŻENIE UPEWNIJ SIĘ, CZY ŚCIANA JEST W STANIE UTRZYMAĆ WIESZANY NA NIEJ TELEWIZOR Z UCHWYTEM! Upewnij się, że otwory montażowe nawiercone są na środkach belek wzmacniających, a mocowanie pewne i stabilne. W niektórych przypadkach, w celu pewnego zamocowania uchwytu na ścianie, wymagane może być wykorzystanie dodatkowych elementów, nie wchodzących w skład zestawu. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. Uchwyt powinien być zamontowany na dwóch niezależnych belkach, jak pokazano na rysunku poniżej, lub w możliwie najszerszym rozstawie otworów, jeśli montaż ma miejsce w litej drewnianej ścianie. Wykorzystaj szablon do zaznaczenia dziur na otwory. Pamiętaj, aby wiercić otwory w miejscach zapewniających późniejsze bezpieczne użytkowanie. Otwory pod wkręty W-A powinny mieć średnicę 3mm i 30mm głębokości. Wkręć wkręty pozostawiając 4mm odstępu od ściany. 1b. Montaż na ścianie betonowej / murze. OSTRZEŻENIE Podczas instalacji należy ocenić rzeczywistą grubość betonu oraz jego wytrzymałość. Tynk nie posiada odpowiedniej wytrzymałości i nie powinien być brany pod uwagę! Minimalna zalecana głębokość otworów w betonie to 35mm. Nie należy nawiercać otworów na krawędziach ścian. Minimalna odległość od brzegu litej powierzchni to 25mm. Otwory muszą być nawiercane wiertłem o odpowiedniej grubości. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. strona 4 Strzałka na szablonie wyznacza górę.

5 Wykorzystaj szablon do zaznaczenia dziur na otwory. Pamiętaj, aby wiercić otwory w miejscach zapewniających późniejsze bezpieczne użytkowanie. Otwory pod kołki rozporowe W-B powinny mieć średnicę 10mm i 60mm głębokości. Wkręć wkręty w kołki pozostawiając 4mm odstępu od ściany. 2. Montaż ramienia na ścianie Zawieś uchwyt A na uprzednio przykręconych śrubach. Następnie przy pomocy klucza płaskiego M-U dokręć z wyczuciem śruby. Zainstaluj plastikowe osłony łbów śrub M-R. Zaciśnij określone śruby na przegubach kluczem M-T, po uprzednim odpowiednim ustawieniu ramion. Ustawienie płaszczyzn i osi pokazano na rysunku poniżej. strona 5

6 3. Montaż odbiornika IR oraz zasilania. Umieścić wtyki odbiornika IR oraz zasilacza w gniazdach w obudowie ramienia uchwytu. UWAGA! Nie podłączać zasilacza do sieci zasilającej przed zakończeniem procesu montażu uchwytu! 4. Pilot zdalnego sterowania. UWAGA! 1. Przed podłączeniem zasilania upewnij się, że uchwyt jest ustawiony prawidłowo. 2. Po podłączeniu zasilania wciśnij OK aby powrócić do pozycji "0" uchwytu. 3. Urządzenie elektryczne chronić przed dziećmi! Korzystanie z pamięci położenia: 1. Przytrzymaj "mem1" ponad 5s gdy uchwyt znajduje się w żądanej pozycji, do momentu, aż przestanie migać niebieska dioda LED na pilocie. Pozycja zostanie zapamiętana jako "mem1". 2. W identyczny sposób można ustawić pozycję "mem2". 3. Aby wywołać położenie "mem1" wciśnij "L", następnie "OK". Aby wywołać położenie "mem2" wciśnij "R", następnie "OK". Uchwyt osiągnie żądane położenie. Za każdym razem uchwyt powróci do pozycji "0" na ścianie, przed przejściem do zapamiętanego położenia. 4. Powtarzając operacje z pkt. 1 nadpisujemy wcześniej zapamiętane położenia. 5. Uchwyt kończąc przemieszczenie do zapamiętanego miejsca lub pozycji "0" sygnalizuje jej zakończenie sygnałem dźwiękowym. strona 6

7 5. Montaż stelaża do tylnej ściany telewizora. Porada: aby zapobiec porysowaniu ekranu użyj miękkich tkanin do ochrony odbiornika. Zapoznaj się z zaleceniami producenta odbiornika dot. procedur montażu uchwytu ściennego. Wybierz do montażu odpowiedni zestaw śrub, podkładek i nakrętek, pokazany na rysunku poniżej. Wybór sposobu montażu i elementów do niego potrzebnych zależy od rozmiaru ekranu i jego kompatybilności ze standardem VESA. UWAGA: Śruby powinny być dokręcone solidnie, lecz należy uważać, aby nie zniszczyć gniazda przez zbyt silne ich dokręcenie. Opcja 1: Opcja 2: strona 7

8 montaż na panelu tylnym wymagającym wykorzystania tulei dystansowych: strona 8

9 6. Wieszanie telewizora na ramienu uchwytu. Uwaga: Monitor powinny wieszać dwie osoby! Należy upewnić się przed montażem, czy uchwyt został zainstalowany prawidłowo do ściany oraz czy stelaż jest odpowiednio przymocowany do telewizora. 1. Zawieś monitor na ramieniu, umieszczając haki stelaża w odpowiednich otworach ramienia uchwytu. lub 2. Zabezpiecz monitor przed upadkiem wkręcając w odpowiednie otwory śruby M-N kluczem M-S. Przed zabezpieczeniem upewnij się, że telewizor został prawidłowo zawieszony na ramieniu uchwytu. strona 9

10 7. Umieszczenie odbiornika IR. Odbiornik IR należy umieścić tak, aby znajdował się w bezpośredniej widoczności z pilotem (pilot i odbiornik muszą "widzieć się" wzajemnie). Przykład montażu pokazuje poniższy diagram. UWAGA! W razie wątpliwości należy pozostawić instalację wykwalifikowanej osobie, np. instalatorowi. 8. Informacje końcowe. Obsługa - sprawdzaj stan uchwytu i ściany, do której jest przykręcony, przynajmniej raz na kwartał. - jeśli nie jesteś pewien, czy wykonany montaż jest pewny i zapewnia 100% bezpieczeństwa użytkowania, skorzystaj z usług fachowca! strona 10

11 UWAGA!! UCHWYT ELEKTROMECHANICZNY MOŻE USZKODZIĆ TELEWIZOR, JEŚLI TEN JEST ZAINSTALOWANY NIEPRAWIDŁOWO! INSTALACJĘ NALEŻY POWIERZYĆ WYKWALIFIKOWANEMU PERSONELOWI UMIEJĄCEMU OCENIĆ PRAWODŁOWOŚĆ WYKOANNEGO MONTAŻU. WYSOCE REKOMENDOWANE JEST ZAPOZNANIE SIĘ Z OBSŁUGĄ UCHWYTU PRZED POWIESZENIEM MONITORA/TELEWIZORA. NALEŻY PODŁĄCZYĆ ZAMONTOWANY NA STAŁE DO ŚCIANY STELAŻ DO SIECI ELEKTRYCZNEJ I Z POMOCĄ NINIEJSZEJ INSTRUKCJI NABRAĆ UMIEJĘTNOŚCI PORUSZANIA POŁOŻENIEM RAMIENIA UCHWYTU. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA LUDZI I SPRZĘTU WYNIKAJĄCE Z NIEWŁAŚCIWEGO STOSOWANIA URZĄDZENIA. UWAGA! URZĄDZENIE ELEKTRYCZNE CHRONIĆ PRZE WILGOCIĄ Chronić przed dostępem dzieci oraz osób niepowołanych. GWARANCJA Podstawą do uwzględnienia gwarancji jest dostarczenie karty gwarancyjnej. Gwarancji nie podlegają uszkodzenia mechaniczne, wynikające z nieprawidłowego użytkowania. Gwarancji nie podlegają urządzenia zmodyfikowane przez użytkownika, np. z uciętymi lub przerobionymi mocowaniami. Zgłoszenie reklamacyjne może nie zostać skierowane do realizacji, jeśli karta zgłoszenia nie będzie poprawnie wypełniona, a w szczególności jeśli nie będą podane objawy uszkodzenia lub jeśli reklamowany towar będzie niekompletny. Nie gwarantuje się kompatybilności sprzedawanych produktów z innymi produktami, chyba, że jest to wyszczególnione w karcie towaru. Szczegółowe warunki gwarancji dostępne są na stronie internetowej producenta: strona 11
