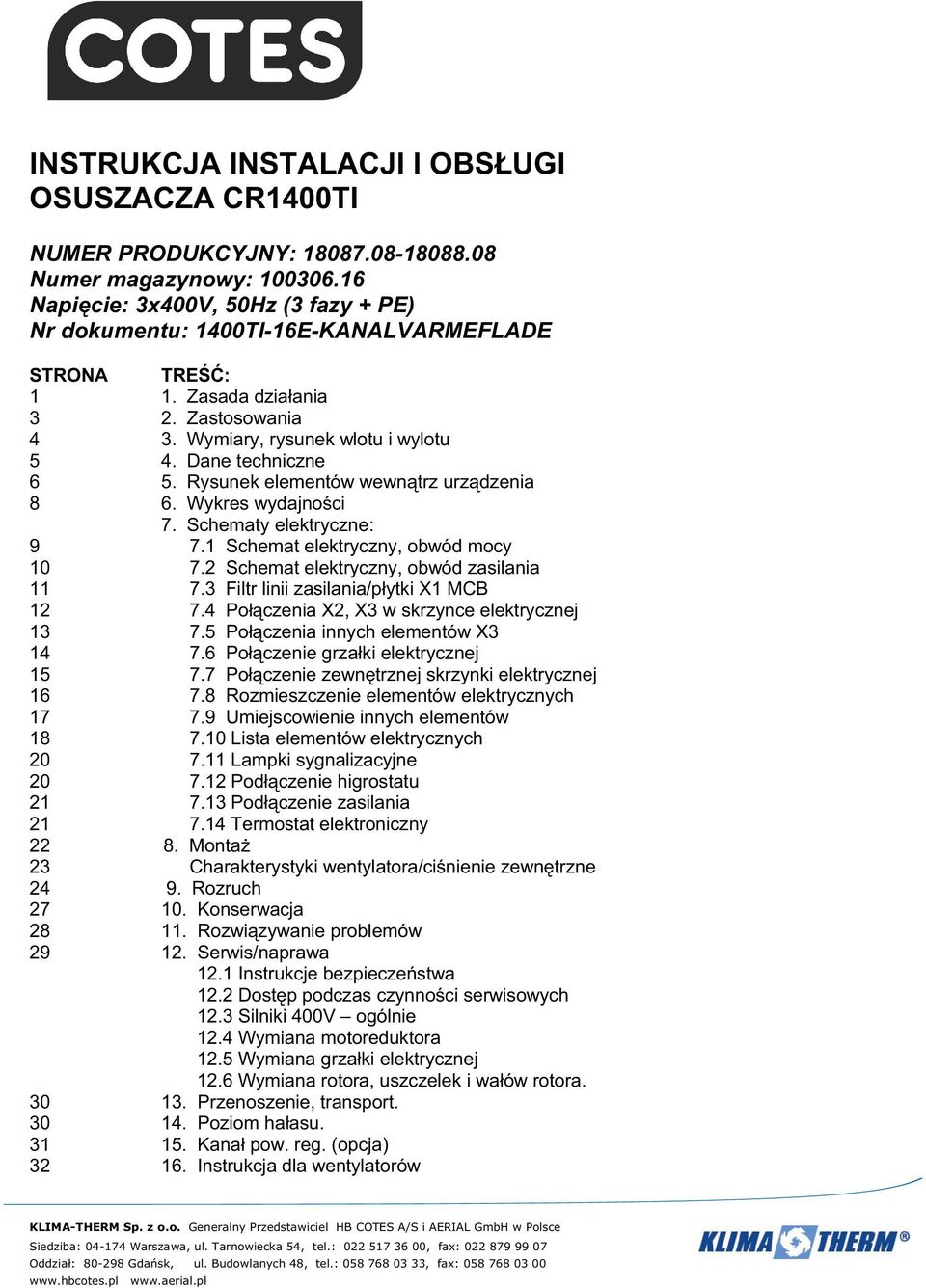

1 INSTRUKCJA INSTALACJI I OBS UGI OSUSZACZA CR1400TI NUMER PRODUKCYJNY: Numer magazynowy: Napi cie: 3x400V, 50Hz (3 fazy + PE) Nr dokumentu: 1400TI-16E-KANALVARMEFLADE STRONA TRE : 1 1. Zasada dzia ania 3 2. Zastosowania 4 3. Wymiary, rysunek wlotu i wylotu 5 4. Dane techniczne 6 5. Rysunek elementów wewn trz urz dzenia 8 6. Wykres wydajno ci 7. Schematy elektryczne: Schemat elektryczny, obwód mocy Schemat elektryczny, obwód zasilania Filtr linii zasilania/p ytki X1 MCB Po czenia X2, X3 w skrzynce elektrycznej Po czenia innych elementów X Po czenie grza ki elektrycznej Po czenie zewn trznej skrzynki elektrycznej Rozmieszczenie elementów elektrycznych Umiejscowienie innych elementów Lista elementów elektrycznych Lampki sygnalizacyjne Pod czenie higrostatu Pod czenie zasilania Termostat elektroniczny Monta 23 Charakterystyki wentylatora/ci nienie zewn trzne Rozruch Konserwacja Rozwi zywanie problemów Serwis/naprawa 12.1 Instrukcje bezpiecze stwa 12.2 Dost p podczas czynno ci serwisowych 12.3 Silniki 400V ogólnie 12.4 Wymiana motoreduktora 12.5 Wymiana grza ki elektrycznej 12.6 Wymiana rotora, uszczelek i wa ów rotora Przenoszenie, transport Poziom ha asu Kana pow. reg. (opcja) Instrukcja dla wentylatorów KLIMA-THERM Sp. z o.o. Generalny Przedstawiciel HB COTES A/S i AERIAL GmbH w Polsce Siedziba: Warszawa, ul. Tarnowiecka 54, tel.: , fax: Oddzia : Gda sk, ul. Budowlanych 48, tel.: , fax:

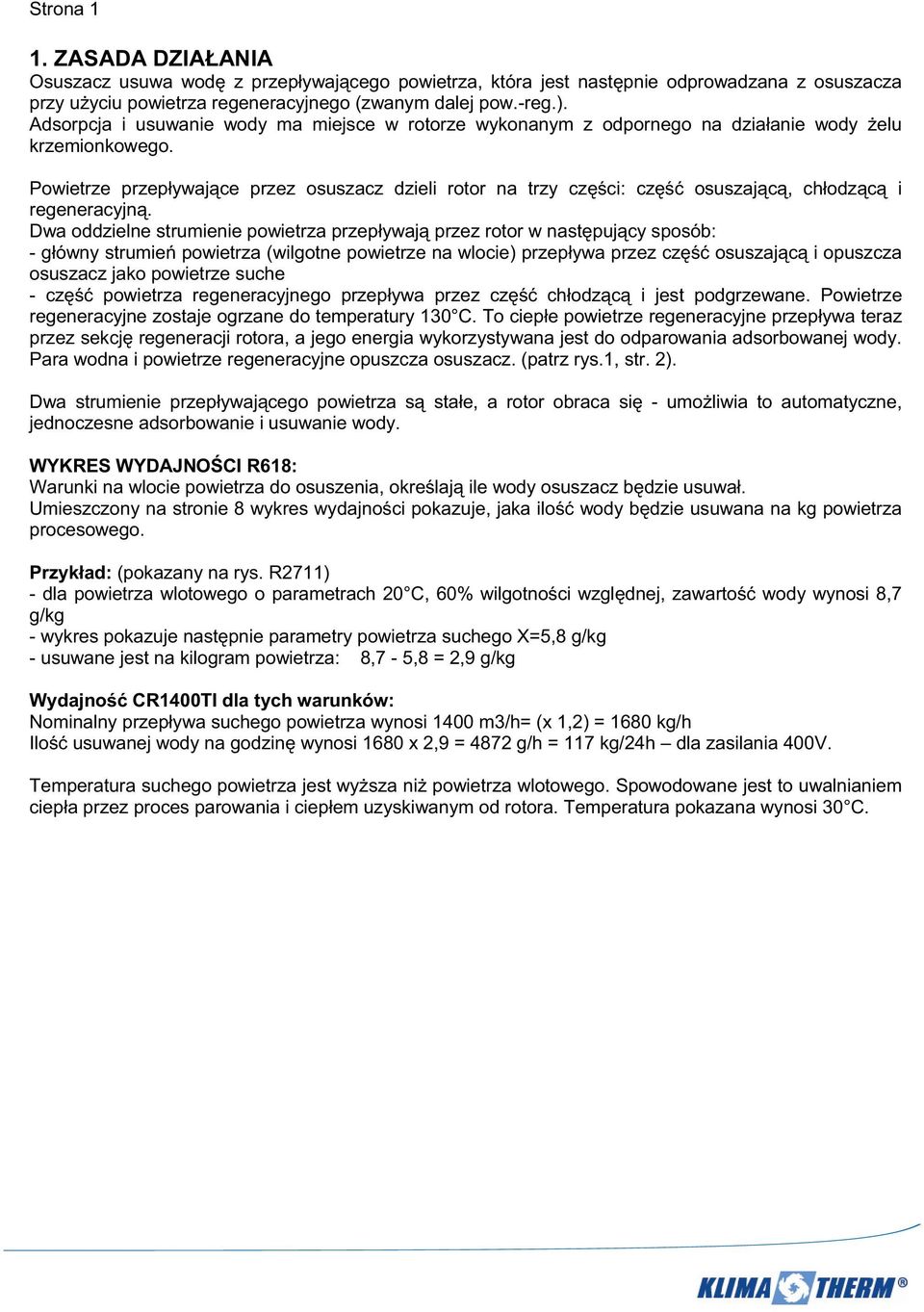

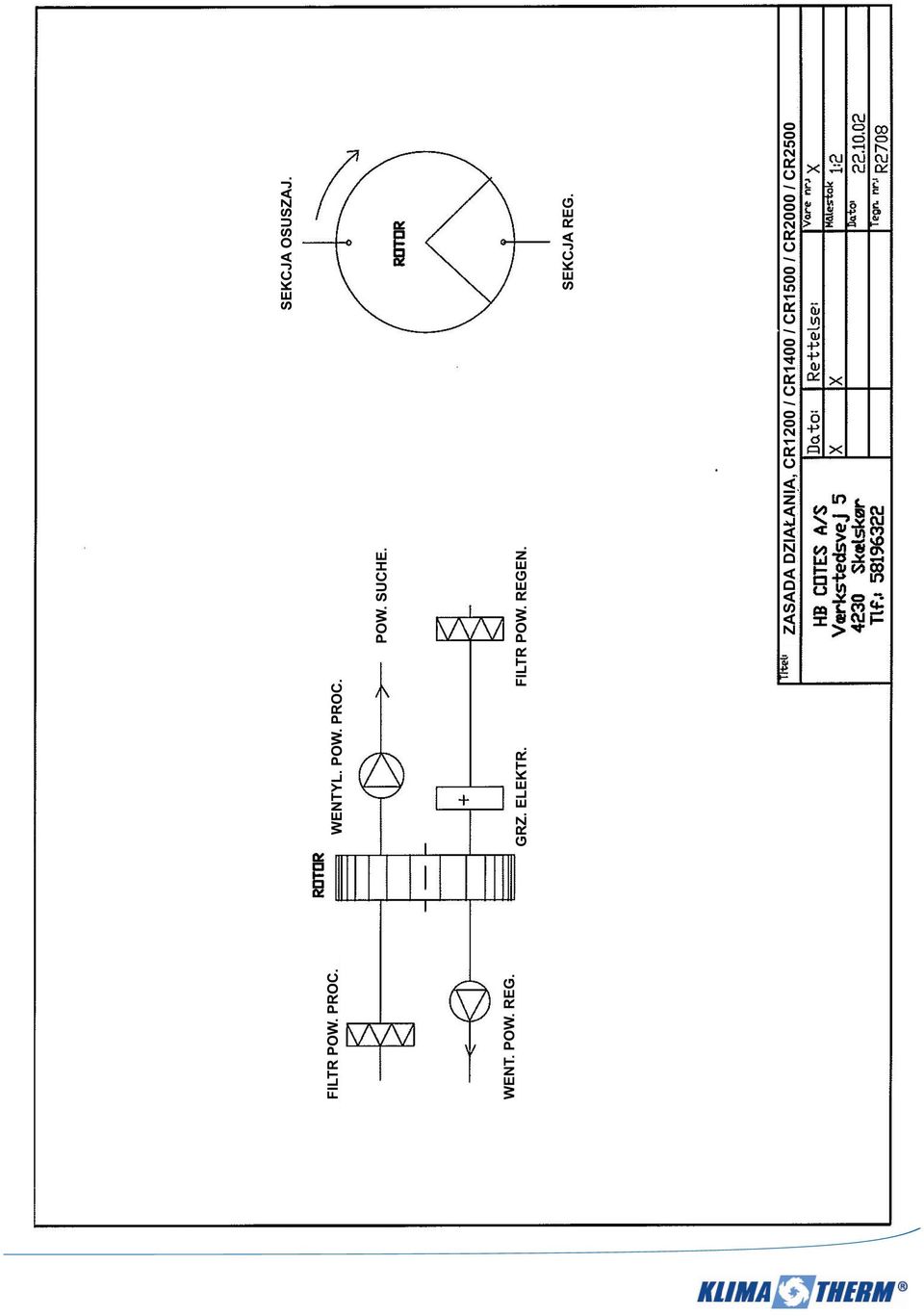

2 Strona 1 1. ZASADA DZIA ANIA Osuszacz usuwa wod z przep ywaj cego powietrza, która jest nast pnie odprowadzana z osuszacza przy u yciu powietrza regeneracyjnego (zwanym dalej pow.-reg.). Adsorpcja i usuwanie wody ma miejsce w rotorze wykonanym z odpornego na dzia anie wody elu krzemionkowego. Powietrze przep ywaj ce przez osuszacz dzieli rotor na trzy cz ci: cz osuszaj c, ch odz c i regeneracyjn. Dwa oddzielne strumienie powietrza przep ywaj przez rotor w nast puj cy sposób: - g ówny strumie powietrza (wilgotne powietrze na wlocie) przep ywa przez cz osuszaj c i opuszcza osuszacz jako powietrze suche - cz powietrza regeneracyjnego przep ywa przez cz ch odz c i jest podgrzewane. Powietrze regeneracyjne zostaje ogrzane do temperatury 130 C. To ciep e powietrze regeneracyjne przep ywa teraz przez sekcj regeneracji rotora, a jego energia wykorzystywana jest do odparowania adsorbowanej wody. Para wodna i powietrze regeneracyjne opuszcza osuszacz. (patrz rys.1, str. 2). Dwa strumienie przep ywaj cego powietrza s sta e, a rotor obraca si - umo liwia to automatyczne, jednoczesne adsorbowanie i usuwanie wody. WYKRES WYDAJNO CI R618: Warunki na wlocie powietrza do osuszenia, okre laj ile wody osuszacz b dzie usuwa. Umieszczony na stronie 8 wykres wydajno ci pokazuje, jaka ilo wody b dzie usuwana na kg powietrza procesowego. Przyk ad: (pokazany na rys. R2711) - dla powietrza wlotowego o parametrach 20 C, 60% wilgotno ci wzgl dnej, zawarto wody wynosi 8,7 g/kg - wykres pokazuje nast pnie parametry powietrza suchego X=5,8 g/kg - usuwane jest na kilogram powietrza: 8,7-5,8 = 2,9 g/kg Wydajno CR1400TI dla tych warunków: Nominalny przep ywa suchego powietrza wynosi 1400 m3/h= (x 1,2) = 1680 kg/h Ilo usuwanej wody na godzin wynosi 1680 x 2,9 = 4872 g/h = 117 kg/24h dla zasilania 400V. Temperatura suchego powietrza jest wy sza ni powietrza wlotowego. Spowodowane jest to uwalnianiem ciep a przez proces parowania i ciep em uzyskiwanym od rotora. Temperatura pokazana wynosi 30 C.

3

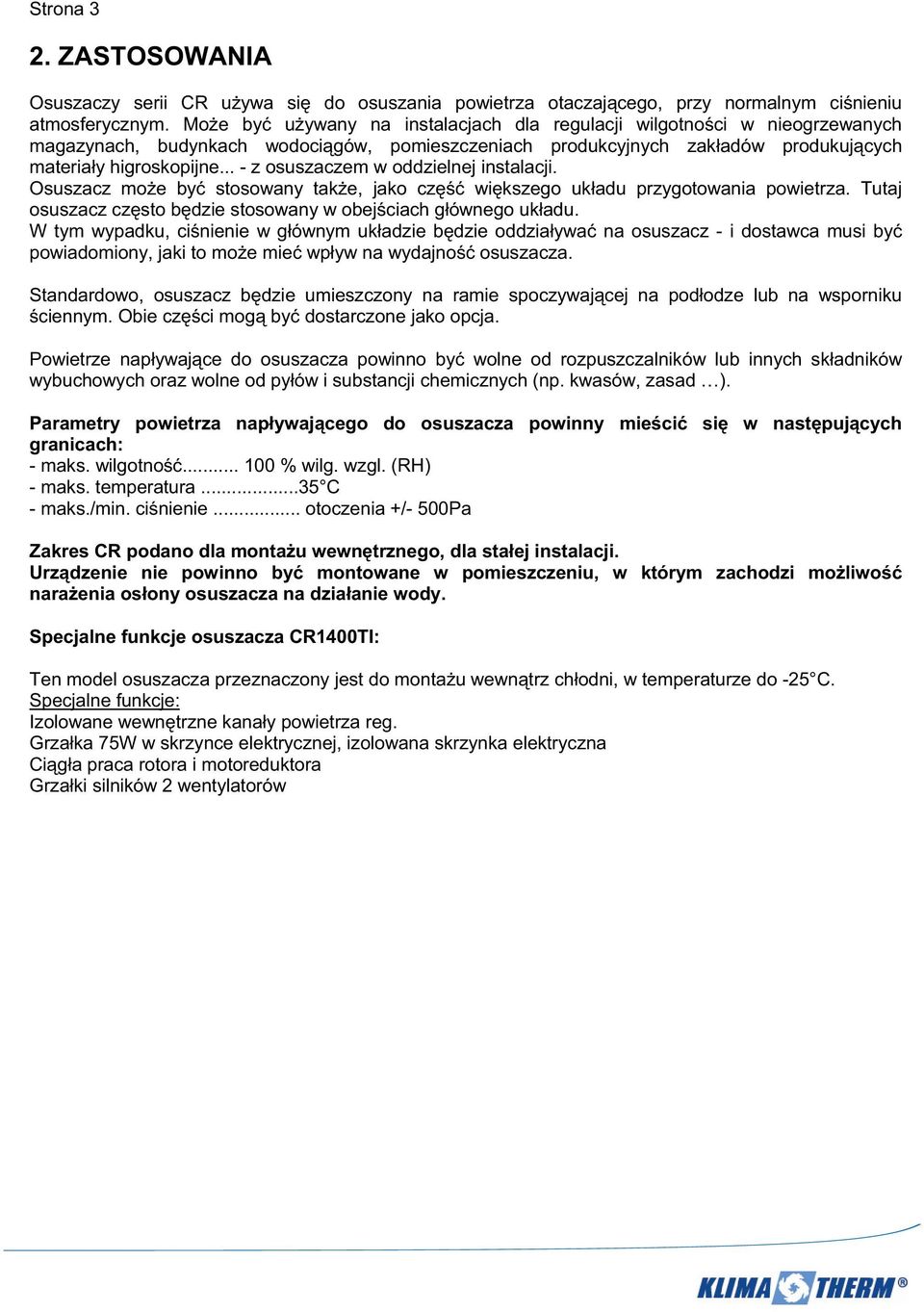

4 Strona 3 2. ZASTOSOWANIA Osuszaczy serii CR u ywa si do osuszania powietrza otaczaj cego, przy normalnym ci nieniu atmosferycznym. Mo e by u ywany na instalacjach dla regulacji wilgotno ci w nieogrzewanych magazynach, budynkach wodoci gów, pomieszczeniach produkcyjnych zak adów produkuj cych materia y higroskopijne... - z osuszaczem w oddzielnej instalacji. Osuszacz mo e by stosowany tak e, jako cz wi kszego uk adu przygotowania powietrza. Tutaj osuszacz cz sto b dzie stosowany w obej ciach g ównego uk adu. W tym wypadku, ci nienie w g ównym uk adzie b dzie oddzia ywa na osuszacz - i dostawca musi by powiadomiony, jaki to mo e mie wp yw na wydajno osuszacza. Standardowo, osuszacz b dzie umieszczony na ramie spoczywaj cej na pod odze lub na wsporniku ciennym. Obie cz ci mog by dostarczone jako opcja. Powietrze nap ywaj ce do osuszacza powinno by wolne od rozpuszczalników lub innych sk adników wybuchowych oraz wolne od py ów i substancji chemicznych (np. kwasów, zasad ). Parametry powietrza nap ywaj cego do osuszacza powinny mie ci si w nast puj cych granicach: - maks. wilgotno % wilg. wzgl. (RH) - maks. temperatura...35 C - maks./min. ci nienie... otoczenia +/- 500Pa Zakres CR podano dla monta u wewn trznego, dla sta ej instalacji. Urz dzenie nie powinno by montowane w pomieszczeniu, w którym zachodzi mo liwo nara enia os ony osuszacza na dzia anie wody. Specjalne funkcje osuszacza CR1400TI: Ten model osuszacza przeznaczony jest do monta u wewn trz ch odni, w temperaturze do -25 C. Specjalne funkcje: Izolowane wewn trzne kana y powietrza reg. Grza ka 75W w skrzynce elektrycznej, izolowana skrzynka elektryczna Ci g a praca rotora i motoreduktora Grza ki silników 2 wentylatorów

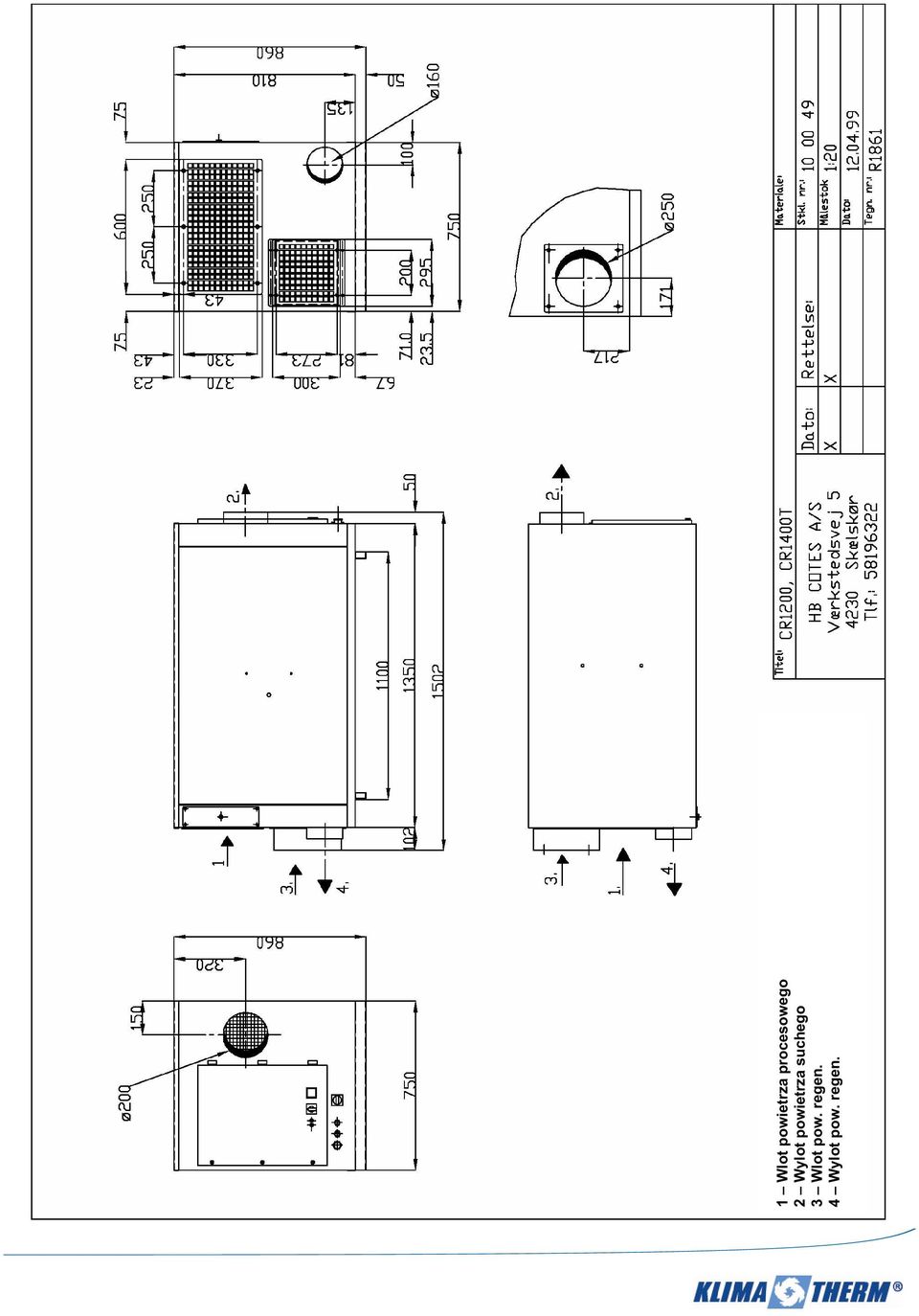

5 1 Wlot powietrza procesowego 2 Wylot powietrza suchego 3 Wlot pow. regen. 4 Wylot pow. regen.

6 Strona 5 4. DANE TECHNICZNE CR1400TI Przep yw powietrza suchego, maks... : 1500 m3/h Przep yw powietrza suchego, nomin... : 1400 m3/h Przep yw pow.-reg., nomin... : 220 m3/h Ci nienie ca kowite, wentyl. pow. such... : 1100 Pa Ci nienie ca kowite, wentyl. pow. reg... : 820 Pa Ci nienie zewn., wentyl. pow. such... : 500 Pa Ci nienie zewn., wentyl. pow. regen... : 110 Pa Zu ycie energii, grza ka elektryczna... : 7,8 kw (400V) Wentyl. powietrza suchego... : 1,1 kw (400V) Wentylator powietrza reg... : 0,55 kw (400V) Motoreduktor... : 5 W (230V) Grza ka w skrzynce elektrycznej... : 75 W (230V) Grza ki silników (M1 + M2)... : 42 W (230V) Zu ycie energii, ca kowite... : 9,6 kw (400V) Napi cie... : 400 V/50 3 fazy + PE Grza ka elektryczna, stopnie... : 2 stopnie (50/100%) (1 stopie ci g y w czasie pracy (3,9 kw), 1 stopie regulacja bezstopniowa przez przeka nik BT1/SSR (3,9kW)). DALSZE SPECYFIKACJE: Rotor... : SG Ø450/200 Obroty rotora... : 9,4 obr./godz Przek adnia (Saia)... : J1M Pasek nap dowy (2 szt.)... : Ø8/1630 Ko o pasowe... : SPZ071-2 WYMIARY I MASA: D. x Szer. x Wys... : 1900 x 750 x 800 mm (patrz rysunek, strona 4) Masa... : 215 kg

7

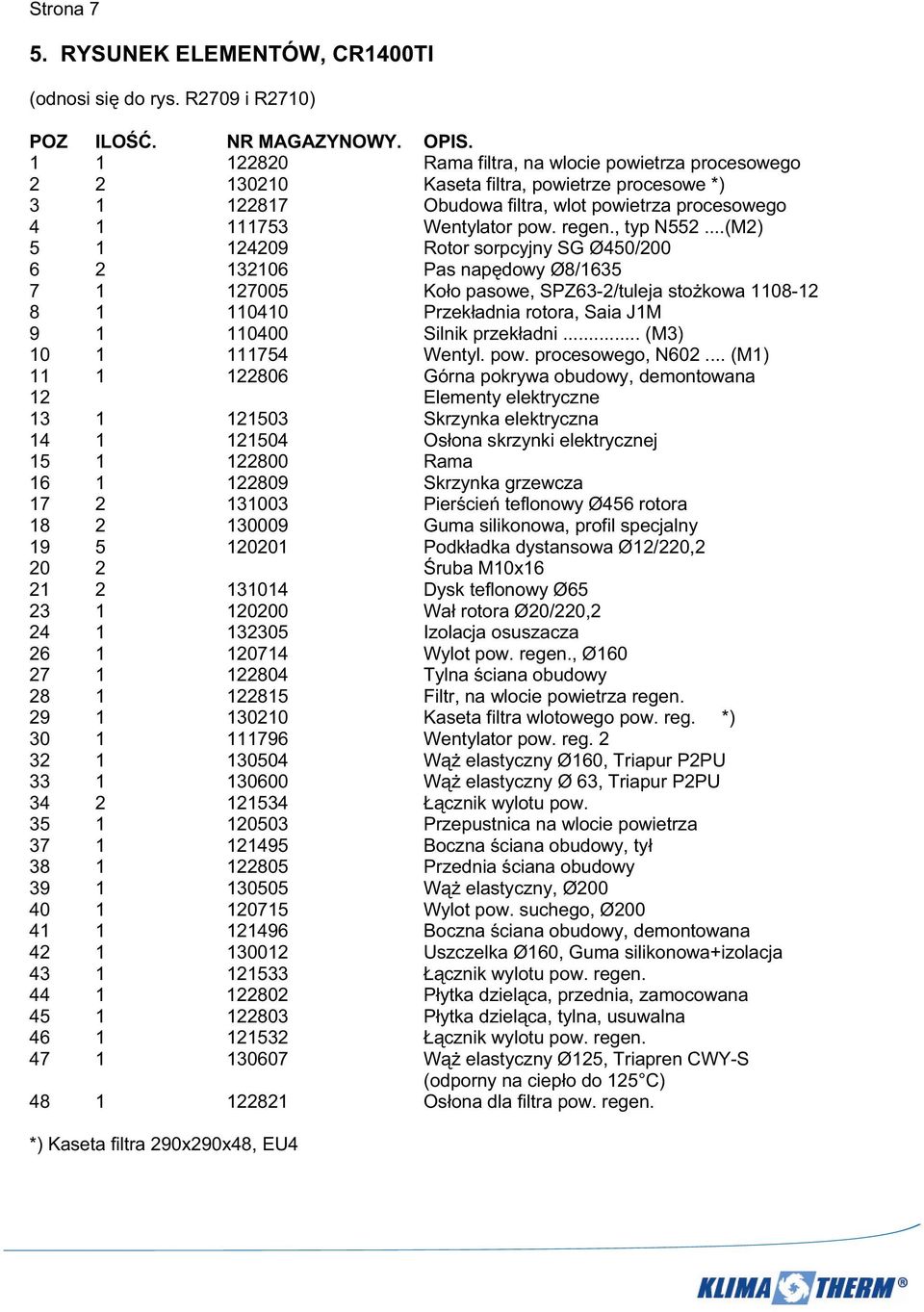

8 Strona 7 5. RYSUNEK ELEMENTÓW, CR1400TI (odnosi si do rys. R2709 i R2710) POZ ILO. NR MAGAZYNOWY. OPIS Rama filtra, na wlocie powietrza procesowego Kaseta filtra, powietrze procesowe *) Obudowa filtra, wlot powietrza procesowego Wentylator pow. regen., typ N552...(M2) Rotor sorpcyjny SG Ø450/ Pas nap dowy Ø8/ Ko o pasowe, SPZ63-2/tuleja sto kowa Przek adnia rotora, Saia J1M Silnik przek adni... (M3) Wentyl. pow. procesowego, N (M1) Górna pokrywa obudowy, demontowana 12 Elementy elektryczne Skrzynka elektryczna Os ona skrzynki elektrycznej Rama Skrzynka grzewcza Pier cie teflonowy Ø456 rotora Guma silikonowa, profil specjalny Podk adka dystansowa Ø12/220, ruba M10x Dysk teflonowy Ø Wa rotora Ø20/220, Izolacja osuszacza Wylot pow. regen., Ø Tylna ciana obudowy Filtr, na wlocie powietrza regen Kaseta filtra wlotowego pow. reg. *) Wentylator pow. reg W elastyczny Ø160, Triapur P2PU W elastyczny Ø 63, Triapur P2PU cznik wylotu pow Przepustnica na wlocie powietrza Boczna ciana obudowy, ty Przednia ciana obudowy W elastyczny, Ø Wylot pow. suchego, Ø Boczna ciana obudowy, demontowana Uszczelka Ø160, Guma silikonowa+izolacja cznik wylotu pow. regen P ytka dziel ca, przednia, zamocowana P ytka dziel ca, tylna, usuwalna cznik wylotu pow. regen W elastyczny Ø125, Triapren CWY-S (odporny na ciep o do 125 C) Os ona dla filtra pow. regen. *) Kaseta filtra 290x290x48, EU4

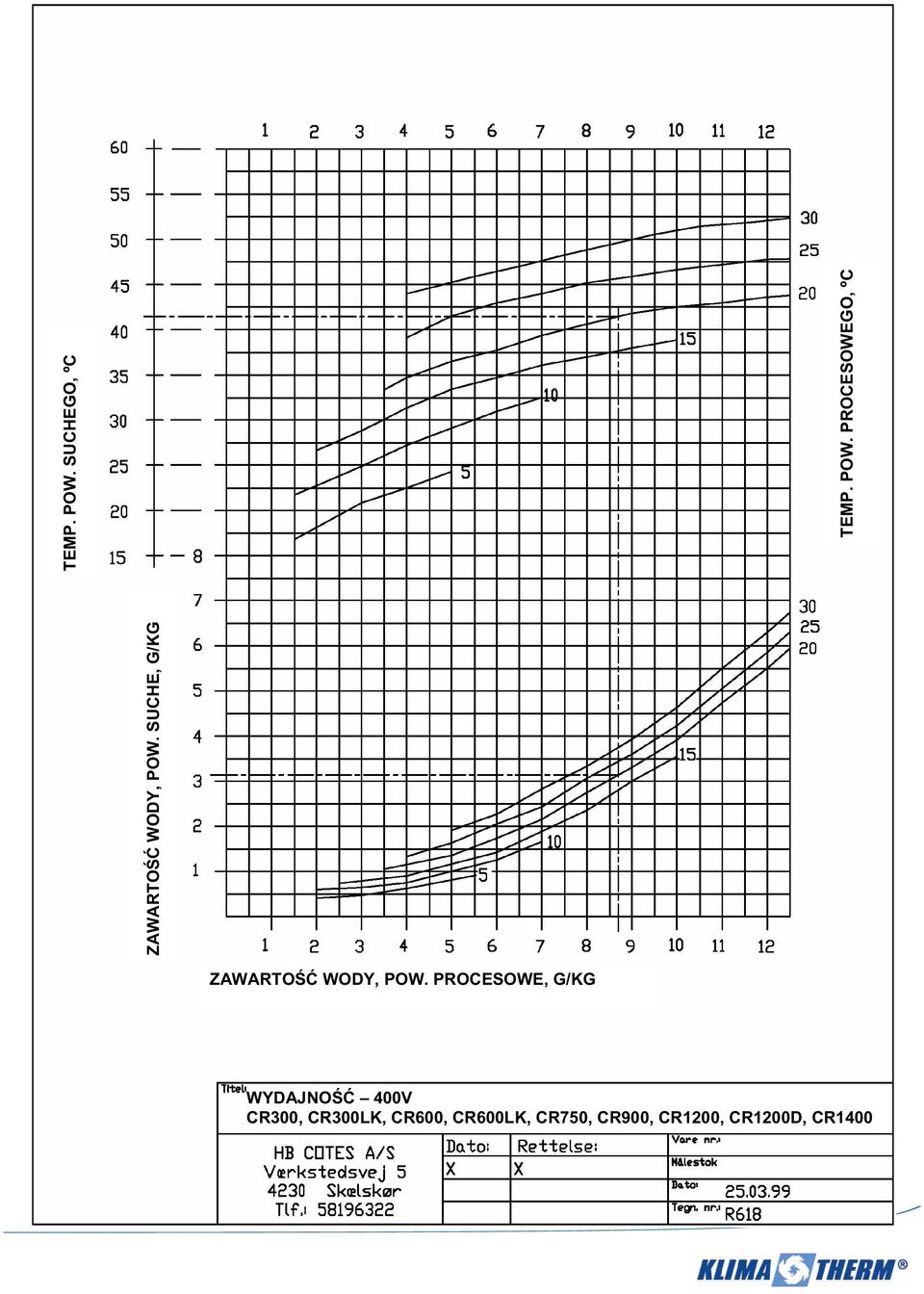

9 ZAWARTO WODY, POW. SUCHE, G/KG TEMP. POW. SUCHEGO, ºC TEMP. POW. PROCESOWEGO, ºC ZAWARTO WODY, POW. PROCESOWE, G/KG WYDAJNO 400V CR300, CR300LK, CR600, CR600LK, CR750, CR900, CR1200, CR1200D, CR1400

10

11

12

13

14

15 TERMINALE W SKRZ. ELEKTR. SCHEMAT, ELEMENTY GRZEWCZE, CR1400

16

17

18 1 Prze cznik wyboru, "MAN", "0", "AUTO",SA1 2 Neonówka, czerwona, HL2, Wy cznik termiczny 3 Neonówka zielona, HL1, W czenie zasilania 4 Licznik godzin pracy, P3 5 Wej cie kablowe, PG21, Kabel zasilaj cy 6 Wej cie kablowe, PG9, Przewód humidostatu 7 Wej cie kablowe, PG9, wolne 8 Bezpiecznik, QS1. 9 Termostat z zerowaniem r cznym, ST Termostat z zerowaniem r cznym, ST2 11 Termostat elektroniczny, BT1 12 Obudowa skrzynki ROZMIESZCZENIE ZEWN. ELEMENTÓW EL., CR1400TI

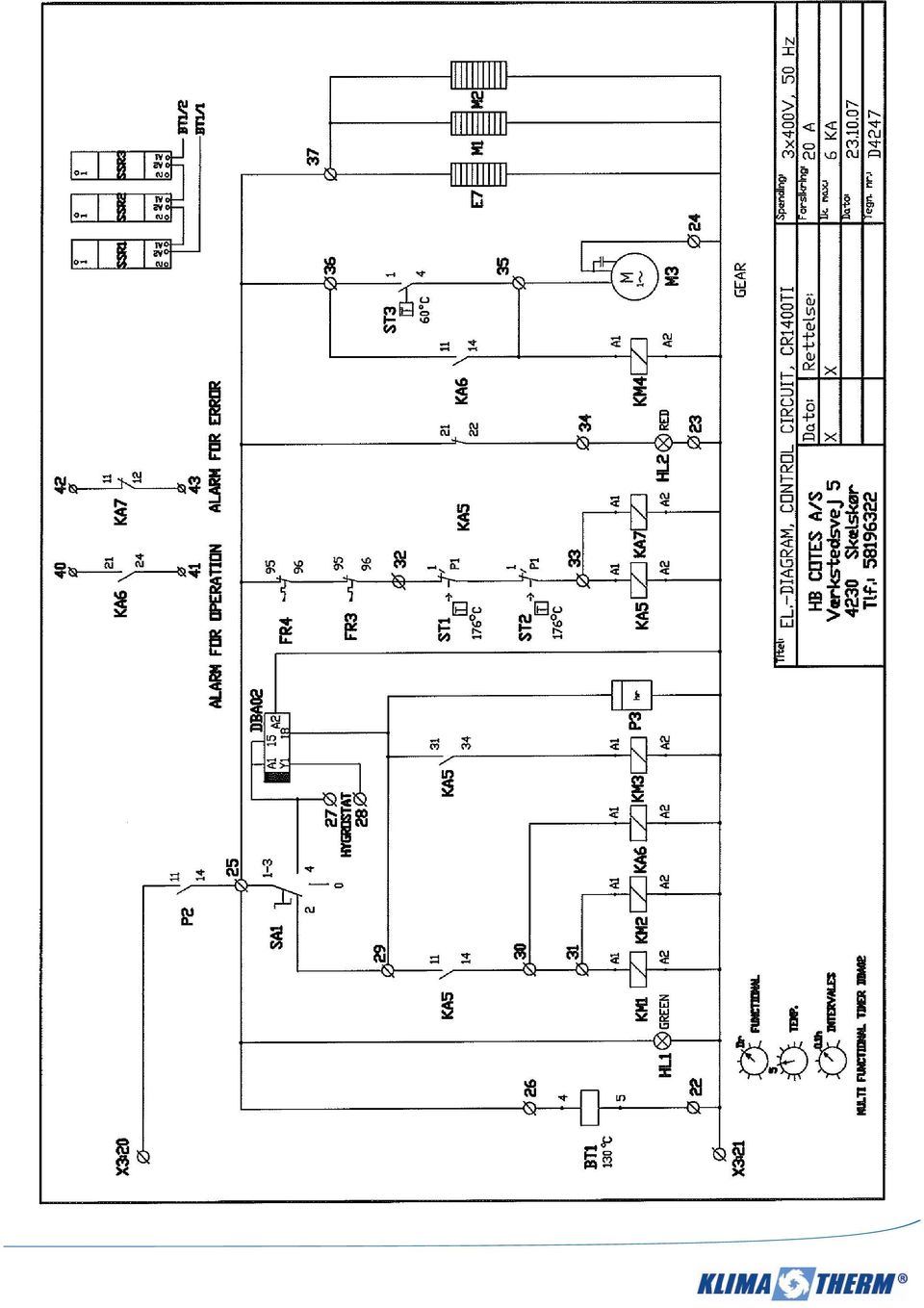

19 Strona ELEMENTY ELEKTRYCZNE, CR1400TI Pokazano na schematach elektrycznych: D3830 : obwód zasilania D4247 : obwód steruj cy D3832 : po czenia X1 do wy czników, bezpieczników (p ytki) i filtra zasilania. D3833B: po czenia X2, X3 na listwie w skrzynce elektrycznej D4248A: po czenie X3 z pozosta ymi elementami elektrycznymi w skrzynce D2657: po czenie z grza kami elektrycznymi D3944A: po czenia z zewn trzn skrzynk elektryczn D3835A: rozmieszczenie elementów elektrycznych w skrzynce elektr. R2169A: rozmieszczenie innych elementów. SA : Prze cznik wybierakowy man/0/auto, Desim U1/8ZM/F621/DK QS : Bezpiecznik, 40A, Desim NLT40/3E/Z33 P : P : P : Filtr linii zasilania Przeka nik sekwencji fazy/przerwania fazy. Carlo Gavazzi, DPA51CM44, V Licznik czasu pracy, 230V, HK46, 48x48 KM : cznik, grupa grzewcza 1, 3,9 kw GE MC1A310ATN, 20A (AC1), cewka 230V/50 KM : cznik, grupa grzewcza 2, 3,9 kw GE MC1A310ATN, 20A (AC1), cewka 230V/50 SSR : Przeka nik pó przewodnikowy, Lund & Sørensen, 32A SSR przeka nik Celduc, SIL865170, sygna steruj cy 4,5-35V SSR (z BT1) KM3/FR3: Stycznik/przeka nik przeci enia cieplnego, wentyl. pow. procesowego KM GE MC1A310ATN, cewka 230V/50 FR GE MT03J, 2,2-3,2A, punkt nast. 2,55A (1,1 kw) KM4/FR4 : Stycznik/przeka nik przeci enia cieplnego, wentyl. pow. regen. KM GE MC1A310ATN, cewka 230V/50 FR GE MT03H, 1,3-2,0A, punkt nast. 1,32A (0,55 kw) DMB : Wielofunkcyjny regulator czasowy DMB51CM24

20 Strona 19 KA : Przeka nik pomocniczy, Finder 3 C0 KA : Gniazdo, Finder Serie 94, 230V/50, 10A AC1 KA : Zewn trzna skrzynka elektryczna KA : Przeka nik pomocniczy, Finder 3 C : Gniazdo, Finder Serie 94, 230V/50, 10A AC1 FS : FS : FS : FS : FS : Bezpiecznik g ówny (p ytka), 1 grupa grza ek, 3,9 kw BM , 3P, 10A Bezpiecznik g ówny (p ytka), 2 grupa grza ek, 3,9 kw BM , 3P, 10A Bezpiecznik g ówny (p ytka), obwód wentylatorów i zasilania BM , 3P, 10A Bezpiecznik g ówny (p ytka), obwód sterowania BM , 2P, 2A Bezpiecznik g ówny (p ytka), obwód sterowania BM , 1P, 2A M : Silnik wentyl. pow. procesow., 400V, 3 fazy, 1,1 kw, 2800 obr./min., VEM K21R 80 G : Element grzewczy, 25W M : Silnik wentyl. pow. regen. 1, 400V, 3 fazy, 0,55 kw, 2800 obr./min., VEM K21R 71 G : Element grzewczy, 16,6 W M : Silnik motoreduktora, Saia UFR40, 230V/50, 5W Przek adnia, Saia J1M Kondensator 0,22MF ST : Termostat z r cznym zerowaniem dla grza ek elektrycznych, EGO 176C-17K/1230 ST : Termostat z r cznym zerowaniem dla grza ek elektrycznych, EGO 176C-17K/1230 ST : Termostat ch odzenia grza ki elektrycznej i rotora EGO C-16K, punkt nastawy 60 C BT : Termostat elektroniczny dla regulacji temperatury pow. regen. HBC, LME , punkt nastawy 110 C, wyj cie 4,5-35V Czujnik PT100

21 Strona 20 E1/ : Grza ki elektryczne, 230V, 1300W, HBC. E6 (7800W) E : Grza ka skrzynki elektrycznej, 75W HL : Neonówka zielona 230V, RS HL : Neonówka czerwona 230V, RS TC : Transformator, MURR, MST-100VA, 400/230V 7.11 WSKA NIK NEONOWY HL1, HL2 HL1 (zielona) wskazuje w czenie zasilania i zawsze powinna si wieci, gdy pracuje osuszacz. Gdy osuszacz nie pracuje i HL1 pali si, pod czony higrostat mo e by uszkodzony (gdy wilgotno jest OK). HL2 (czerwona) wskazuje wy czenie termiczne. HL2 nie powinna nigdy si wieci, gdy pracuje osuszacz REGULACJA PRZEZ HIGROSTAT Osuszacz jest dostosowany do regulacji z zewn trz poprzez higrostat. Z tej przyczyny, zaciski s u ce do tego typu po cze umieszczone s w skrzynce przy czeniowej poza os on - w przedniej p ycie szafki. Zaciski te to 27 i 28. W skrzynce elektrycznej umieszczono tak e zaciski do pod czenia zasilania (U, V, W, PE). Gdy u ywany jest higrostat elektroniczny, zasilanie 230V= mo e by pod czone do zacisków 20 i 21 = 230V, wewn trznie zabezpieczone bezpiecznikami 2A. Zaciski 27 i 28 s bocznikowane przy dostawie. Bocznikowanie powinno zosta usuni te i pod czone do zacisków higrostatu. UWAGA: gdy pod czony jest przerywacz higrostatu, wentylator powietrza regeneracyjnego b dzie kontynuowa dzia anie przez dalsze 5 minut przy ch odzeniu elementów grzewczych i dla zako czenia procesu regener. (sterowanej przez ST3).

22 Strona Po czenie elektryczne, CR1400TI Osuszacz CR1400TI jest po czony do napi cia 400V, 3 fazy+pe. Przy cza zacisków L1(U), L2(V), L3(W) wy cznika obwodu QS1 oraz PE, do przy cza PE, umieszczone s wewn trz skrzynki elektrycznej znajduj cej si z przodu osuszacza. Dla po cze zewn trznego higrostatu elektronicznego dla zasilania 230V, mog by u ywane zaciski 20 i 21 (wewn trzne zabezpieczone bezpiecznikami 2A). Zu ycie energii wynosi 9,6 kw - bezpiecznik zewn trzny 20A TERMOSTAT ELEKTRONICZNY (BT1) Termostat elektroniczny umieszczony jest w os onie skrzynki elektrycznej. BT1 steruje i wskazuje temperatur powietrza regeneracyjnego i punkt nastawy. Punkt nastawy powinien wynosi 110 C. Wy wietlacz pokazuje wybrany punkt nastawy (w kolorze zielonym) i aktualn temperatur przy czujniku (w kolorze czerwonym). Aby zmieni punkt nastawy, nale y u y przycisków strza ka w gór lub strza ka w dó.

23 Strona MONTA Osuszacz powinien by montowany wewn trz budynku, na pod odze lub na podobnym fundamencie poziomym. Tylna strona mo e by umieszczona naprzeciwko ciany, pozosta e trzy ciany szafki oraz górna os ona powinny mie dla celów obs ugi serwisowej, co najmniej 1 m wolnej przestrzeni. PO CZENIA KANA ÓW: 8.1 Powietrze regeneracyjne pobierane jest z przestrzeni spoza pomieszczenia i wylot powietrza regeneracyjnego powinien wychodzi na zewn trz. Przez to osuszacz jest ustawiony na cianie zewn trznej, przez któr jest mo liwe wykonanie takich pod cze. Wielko kana ów to Ø160 mm. Wlot pow. reg. powinien posiada filtr (mo na u ywa zainstalowanych filtrów). Wylot pow. regen. powinien posiada odwodnienie wyprowadzone poza osuszacz, aby pozwoli kondensatowi na swobodny wyp yw. Je eli jest to niemo liwe, w najni szej dolnej cz ci kana u, powinien by wywiercony otwór drena owy o rednicy Ø4 mm. W celu regulacji przep ywu powietrza regeneracyjnego musi by zainstalowana przepustnica Ø Wylot powietrza suchego mo e by po czony z kana ami o rednicy Ø200mm. Powinna by zainstalowana przepustnica Ø200 i, je eli zajdzie taka konieczno t umik ha asu. 8.3 Je eli konieczne s kana y dla g ównego wlotu powietrza, mog by pod czone kana y Ø250. Przy dostawie osuszacz powinien by dostarczony z przy czami Ø250, zamiast ramki z siatk. Ogólnie, powinno si u ywa kana ów o rednicach takich samych lub wi kszych od tych, jakie posiada osuszacz na swoich wylotach, aby obni y strat ci nienia. T umiki ha asu mog by zamocowane na wlocie i wylocie powietrza. Powinno to by wykonane po uwzgl dnieniu danych o ha asie wytwarzanym przez wentylatory, po o enia wentylatorów powietrza w odniesieniu do wlotów i wylotów oraz wymaganego poziomu ha asu w pomieszczeniu, w którym kana y zosta y pod czone lub gdzie osuszacz jest umiejscowiony. UWAGA: Gdy osuszacz b dzie pod czony do innego uk adu przygotowania powietrza, ci nienie powietrza tego uk adu b dzie mia o na niego wp yw. Przed monta em, nale y zasi gn opinii producenta.

24 WENTYLATOR POW. REG. TYPU N552, 0,55 kw WENTYLATOR POW. PROCESOWEGO TYPU N602, 1,1 / 1,5 kw

25 Strona URUCHAMIANIE CR1400TI WA NE: Pomiary napi cia i inne prace wewn trz skrzynki elektrycznej musz by przeprowadzane przez odpowiednio wyszkolony personel. Gdy otwarta jest os ona skrzynki elektrycznej, (np. dla r cznego sterowania p ytki jak opisano poni ej) zasilanie na wewn trznym prze czniku bezpiecze stwa i zewn trznym wy czniku g ównym, musi by od czone. Zaleca si post powa wg punktów opisanych poni ej. a) Kontrola instalacji elektrycznej przed w czeniem osuszacza poprzez w czenie prze cznika bezpiecze stwa i prze cznika wyboru: - sprawdzi napi cie pomi dzy terminalami U, V, W (=400V) i pomi dzy 30 & 31 (=230V). - czy pod czony jest przewód uziemienia (PE)? - czy higrostat jest w a ciwie pod czony? b) Kontrola pod czonego uk adu kana u - czy zalecan przepustnic zainstalowano w kanale powietrza suchego? - czy zalecana przepustnica zainstalowana jest na wylocie kana u powietrza regeneracyjnego? - czy kana wlotu regen. zosta zainstalowany z przewodem elastycznym do przy cza osuszacza (stwarza mo liwo wymiany kasety filtra). c) Po o enie przepustnicy w procedurze rozruchowej Ustawi nast puj ce po o enia przepustnic: - przepustnica w kanale powietrza suchego: 50% zamkni cia - przepustnica na wylocie pow. regen.: ca kowicie otwarta d) Rozruch osuszacza poprzez w czenie p ytki w dwóch krokach: - zamkn tylko p ytk FS3 - w czy wy cznik bezpiecze stwa - prze czy prze cznik wybierakowy (po. MAN dla pracy ci g ej, po. AUTO dla sterowania przez pod czony higrostat) Gdy prze cznik wybierakowy jest prze czony na po. MAN lub AUTO osuszacz steruje wentylatorem powietrza procesowego, wentylatorem powietrza regeneracyjnego, rotorem - tylko grza ka elektryczna nie jest w czona.

26 Strona 25 e) Je eli osuszacz rozpoczyna prac jak opisano powy ej, przejd do pkt. f). Je eli osuszacz nie rozpocznie pracy, przyczynami tego mog by j.n.: - przerwanie fazy/przeka nik sekwencji fazy (P2) posiada dwie neonówki, zielon i ó t. wiecenie si zielonej wskazuje, e niezb dne 3 fazy osuszacza s aktywne. - wiecenie si ó tej wskazuje w a ciw sekwencj faz. W konsekwencji, obie neonówki musz si wieci, aby poci gn przeka nik P2. - podczas rozruchu, cz sto mo e si zdarza, e ó ta neonówka nie wieci si i w konsekwencji osuszacz nie rozpocznie pracy; tak wskazywan przyczyn jest niew a ciwa sekwencja faz. Powinny zosta zamienione dwa przewody s u ce do zasilania osuszacza. - wy czy zewn trzny wy cznik i zamieni dwie fazy (np. przewody dla U i V). - w czy zewn trzny wy cznik i ó ta neonówka P2 powinna zacz si wieci i osuszacz powinien zacz dzia a. - Alternatywnie, mo e si zdarzy, e zewn trzny higrostat uleg uszkodzeniu (prze cznik wybierakowy znajduje si w po o eniu AUTO ). Wyregulowa higrostat do niskiej warto ci, np. 20% wilg. wzgl. i po tym osuszacz powinien zacz dzia a. f) Teraz osuszacz dzia a, posiadaj c taki przep yw powietrza, który musi by wyregulowany - przy u yciu odpowiednich urz dze (rurki Pitota/mikromanometru, anemometru termicznego lub innych), wyregulowa przep yw powietrza procesowego dla warto ci nominalnej 1400 m3/h. - wyregulowa w taki sam sposób przep yw powietrza regeneracyjnego, do warto ci nominalnej 220 m3/h g) Ostatecznie, p ytka dla grza ki elektrycznej musi by w czona - pod a za wzrostem temperatury na wy wietlaczu BT1 (na przedzie osuszacza). - wykona ko cow regulacj przep ywu powietrza regeneracyjnego na przepustnicy znajduj cej si na wylocie kana u powietrza regeneracyjnego, a do momentu pokazania przez wy wietlacz w a ciwej warto ci. W a ciwa warto to 110 C przy temp. 25 C na wlocie, 105 C przy temp. 20 C, 100 C przy temp. 10 C itd.

27 Strona 26 UWAGA: Sprawdzenie przep ywu pow. regen., przy wlocie 25 C: sprawdzi neonówk w przeka niku SSR. Przy w a ciwej temp. pow. reg. (patrz wy ej) neonówka na przeka niku musi si wieci (przeka nik zamkni ty) przez 90-95% czasu. Je eli przeka nik jest otwarty (neonówka nie wieci si ) w d u szym okresie, wskazuje, e przep yw powietrza regen. jest zbyt ma y. Otworzy przepustnic w kanale regen., a neonówka mniej lub wi cej b dzie si wieci przez 90-95% czasu. Je eli neonówki wiec si przez ca y czas i w tym samym czasie temp. pow. regen. jest za niska wskazuje to, e przep yw powietrza regeneracyjnego jest zbyt du y. Waregulowa przepustnic a neonówki w przeka nikach SSR b d si wieci przez 90-95% czasu. Sprawdzenie przep ywu pow. regen. przy temp. na wlocie ni szej ni 20 C: Neonówki na przeka nikach SSR musz wieci si w 100% i w tym samym czasie na wy wietlaczu musi by wskazywana w a ciwa temp. powietrza regeneracyjnego(patrz wy ej). Je eli neonówki nie wiec si w 100%, oznacza to, e przep yw powietrza regeneracyjnego jest zbyt ma y. Je eli neonówki nie wiec si w 100% i jednocze nie wskazywana temperatura jest zbyt niska, oznacza to, e przep yw powietrza regeneracyjnego jest zbyt wysoki. Z nastawami elektrycznymi i wyregulowanymi przep ywami powietrza, osuszacz powinien dzia a automatycznie za pomoc wewn trznego regulatora i funkcji bezpiecze stwa, regulowanych przez zewn trzny higrostat.

28 Strona KONSERWACJA CR1400TI Osuszacz CR1400 wymaga minimalnej obs ugi. Wszystkie zespo y nie wymagaj serwisu tzn. nie wymagaj smarowania lub regulacji. Zalecamy j.n.: Konserwacja, co miesi c: - sprawdzi filtry, wymieni w razie konieczno ci - sprawdzi obroty rotora. Rotor jest widoczny, gdy usunie si szare korki w os onach obudowy. - sprawdzi neonówki. Zielona HL1 musi zawsze wieci si podczas pracy, czerwona HL2 wskazuje uszkodzenia cieplne i nie mo e si pali. - sprawdzi termostat BT1, wy wietlacz powinien wskazywa temperatur C. Konserwacja, co rok: - po pierwsze, nale y sprawdzi pozycje wspomniane przy konserwacjach comiesi cznych - wyczy ci panel na zewn trz i wewn trz, je eli konieczne - sprawdzi wszystkie uszczelki, czy nie s zu yte, ich po o enie - sprawdzi, czy paski nap dowe s odpowiednio napi te - sprawdzi wszystkie przewody, czy nie maj uszkodzonej izolacji i czy s zamocowane - sprawdzi poprawno dzia ania elementów elektrycznych - sprawdzi bezpieczniki, musz by w czone, - ewentualnie sprawdzi wydajno osuszacza

29 Strona ROZWI ZYWANIE PROBLEMÓW 11.1 Je eli zielona neonówka nie wieci si, mo e to oznacza od czenie zasilania osuszacza. Sprawdzi bezpieczniki zewn trzne osuszacza i sprawdzi po o enie prze cznika wybierakowego. Mo e to tak e oznacza, e konieczna jest wymiana neonówki Je eli osuszacz nie dzia a nawet, gdy wieci si zielona neonówka, powodem mo e by uszkodzenie zewn trznego higrostatu. Jest to sytuacja normalna, gdy uzyskana jest wymagana wilgotno. Kontrola: wyregulowa higrostat dla 20% wilgotno ci wzgl dnej, osuszacz powinien zacz dzia a. Wyregulowa ponownie dla danej wilgotno ci Je eli wieci si czerwona neonówka, jeden lub wi cej przeka ników termicznych mo e by wy czonych lub wy czony mo e by prze cznik termostatyczny. Mog by w czone r cznie przy przeka niku i z powodu tego wy czenia powinien zosta sprawdzony Wszystkie elementy elektryczne s zabezpieczone bezpiecznikami i mog zosta wy czone w przypadku przeci enia lub zwarcia Je eli dana wilgotno nie jest uzyskana, problemem mo e le e w osuszaczu lub innym elemencie instalacji (szczelno ci pomieszczenia, higrostacie, ). W celu sprawdzenia tego nale y skontrolowa : - obroty rotora? - temperatur regen. = C? - sprawdzi neonówki na przeka nikach SSR jak opisano w pkt. 9 Rozruch CR1400TI, g). Je eli rotor nie porusza si podczas pracy urz dzenia, zatrzymany jest prawdopodobnie motoreduktor.

30 Strona SERWIS/NAPRAWA 12.1 INSTRUKCJA BEZPIECZE STWA Przed otwarciem pokryw osuszacza nale y upewni si, czy zosta o wy czone zasilanie elektryczne na w czniku g ównym. Nale y sprawdzi, czy po wy czeniu wy cznika obwodu (QS1), wci jest zasilanie na terminalach U, V, W DOST P PODCZAS CZYNNO CI SERWISOWYCH - wszystkie elementy elektryczne ( czniki, bezpieczniki, przeka niki cieplne) umieszczone s w skrzynce elektrycznej pod os on z przodu urz dzenia i s dost pne do serwisu/wymiany po zdj ciu os ony. - pozosta e elementy elektryczne (silniki wentylatorów, motoreduktor, grza ki), dost pne s po usuni ciu du ej os ony na tylnej cianie szafki SILNIKI 400V - OGÓLNIE Je eli silnik jest roz czony elektrycznie, po ponownym pod czeniu przewodów powinien by sprawdzony kierunek obrotów i przewody zasilaj ce powinny by zamienione, gdy stwierdzi si z y kierunek obrotów WYMIANA MOTOREDUKTORA Motoreduktor mo e zosta usuni ty i wymieniony po usuni ciu z ko a pasowego dwóch pasków nap dowych i po roz czeniu przewodów elektrycznych WYMIANA GRZA EK ELEKTRYCZNYCH Wszystkie grza ki elektryczne s umieszczone na przedzie sekcji grzewczej. Od czy przewody i czujniki termostatów i odkr ci p ytk. P yty i wszystkie grza ki mog nast pnie by wyj te z sekcji grzewczej WYMIANA ROTORA, USZCZELEK I WA U ROTORA - nale y usun po czenie kana u z wentylatorem powietrza regeneracyjnego, aby umo liwi usuni cie p ytek dziel cych (z ty u). - p ytka dziel ca na lewo (ty ) usuwana jest poprzez odkr cenie 5 szt. rub imbusowych u ywanych jako ruby dystansowe, 2 szt. rub imbusowych wewn trz ramy dolnej i 2 rub imbusowych w wa ach rotora. - podczas usuwania p ytki dziel cej od strony lewej, rotor musi by w a ciwie podpierany. - wa y rotora s przykr cone do rotora i nie powinno si ich usuwa. Wa y musz zosta wyj te z o ysk kulkowych, zamocowanych na p ytkach dziel cych.

31 Strona PRZENOSZENIE, TRANSPORT Osuszacz musi by podnoszony lub przenoszony, tylko za swoj spodni ram. Waga urz dzenia 215 kg. 14. POZIOM HA ASU Poziom ha asu mierzony jest zgodnie z norm EN Osuszacz do pomiarów poziomu ha asu umieszczony jest tak, by górna pokrywa znajdowa a si 1 m powy ej pod ogi. Kana y dla powietrza regeneracyjnego zainstalowane s i wyprowadzone poza pomieszczenie oraz pod czony jest do osuszacza kana suchego powietrza o d ug. 2 m. Pomiar poziomu ha asu dokonano 1 m od os ony i 1,6 m nad pod og (poza du pokryw os ony). Uzyskano wynik pomiaru wynosz cy: 68 db(a): PRODUCENT i DYSTRYBUTOR: KLIMA-THERM Sp. z o.o. ul. Budowlanych Gda sk Tel. (58) Fax. (58) kp.gda@klima-therm.pl

32 siatka siatka KANA Y REGENERACYJNE
