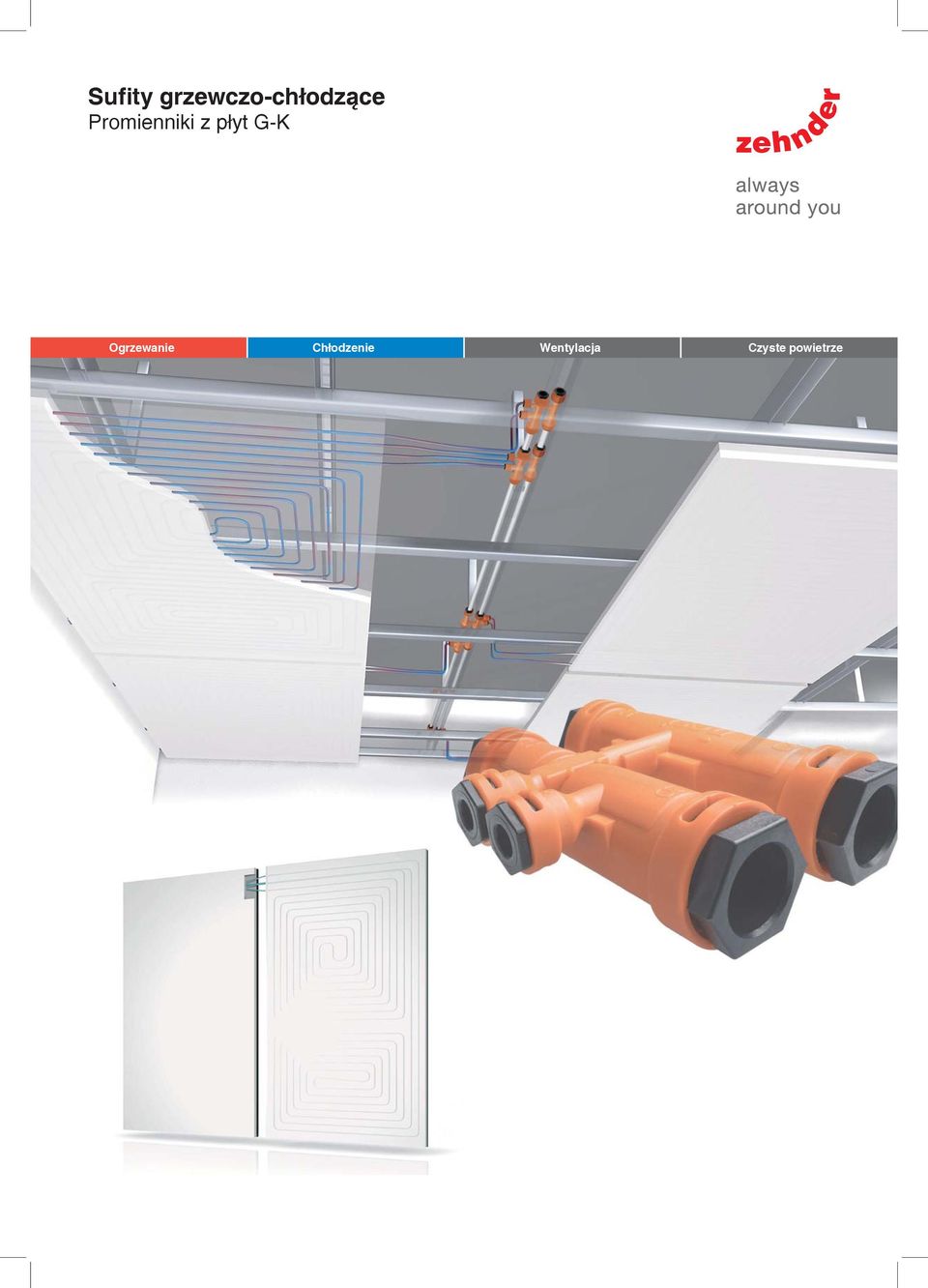

1 Sufity grzewczo-chłodzące Promienniki z płyt G-K Ogrzewanie Chłodzenie Wentylacja Czyste powietrze

2 System sufitów gipsowo-kartonowych przeznaczonych do ogrzewania i chłodzenia Firma Zehnder oferuje system sufi tów podwieszanych, składających się z płyt gipsowo-kartonowych o grubości 15 mm, zasilanych medium za pomocą rurek PEX Ø8 1 mm. Izolacja termiczna ze styropianu o grubości 27 mm jest fabrycznie montowana na górze płyty promiennika. Płyty są dostępne w trzech wymiarach ( , , ) i można je łączyć na placu budowy. Umożliwia to dokładne dostosowanie systemu do specyfi ki budowanego lub remontowanego budynku. Płyty o szerokości 2 m i 1 m można łączyć równolegle. Straty ciśnienia w tych płytach są identyczne (w przypadku płyt dwumetrowych zastosowane są 2 wężownice). Strata ciśnienia płyty o szerokości 0,5 m jest o połowę mniejsza. Wystarczy połączyć szeregowo 2 takie płyty, aby strata ciśnienia była na nich równa stracie na płytach o pozostałych wymiarach. Dzięki złączkom na wcisk można bardzo szybko połączyć przewody zasilające o Ø 20 2 mm i Ø 8 1 mm.

Płyty są dostępne w trzech wymiarach (2000 1200, 1000 1200, 500 1200) i można je łączyć na placu budowy. Umożliwia to dokładne dostosowanie systemu do specyfi ki budowanego lub remontowanego budynku.

3 Moce Moc chłodzenia zgodnie z normą EN14240 (panele w sufi cie zamkniętym) Moc grzewcza zgodnie z normą W/m 2 W/m 2 ΔT w K ΔT w K Strata ciśnienia Strata ciśnienia Dla płyt NIC 600 i NIC 300 Dla płyt NIC 150 strata ciśnienia (mm H2O) przepływ (l/h) strata ciśnienia (mm H2O) przepływ (l/h) Promienniki Zehnder NIC 3

ciśnienia (mm H2O) 3000 2500 2000 1500 1000 500 0 0 10 20 30 40 50 60 przepływ (l/h) strata ciśnienia (mm H2O)

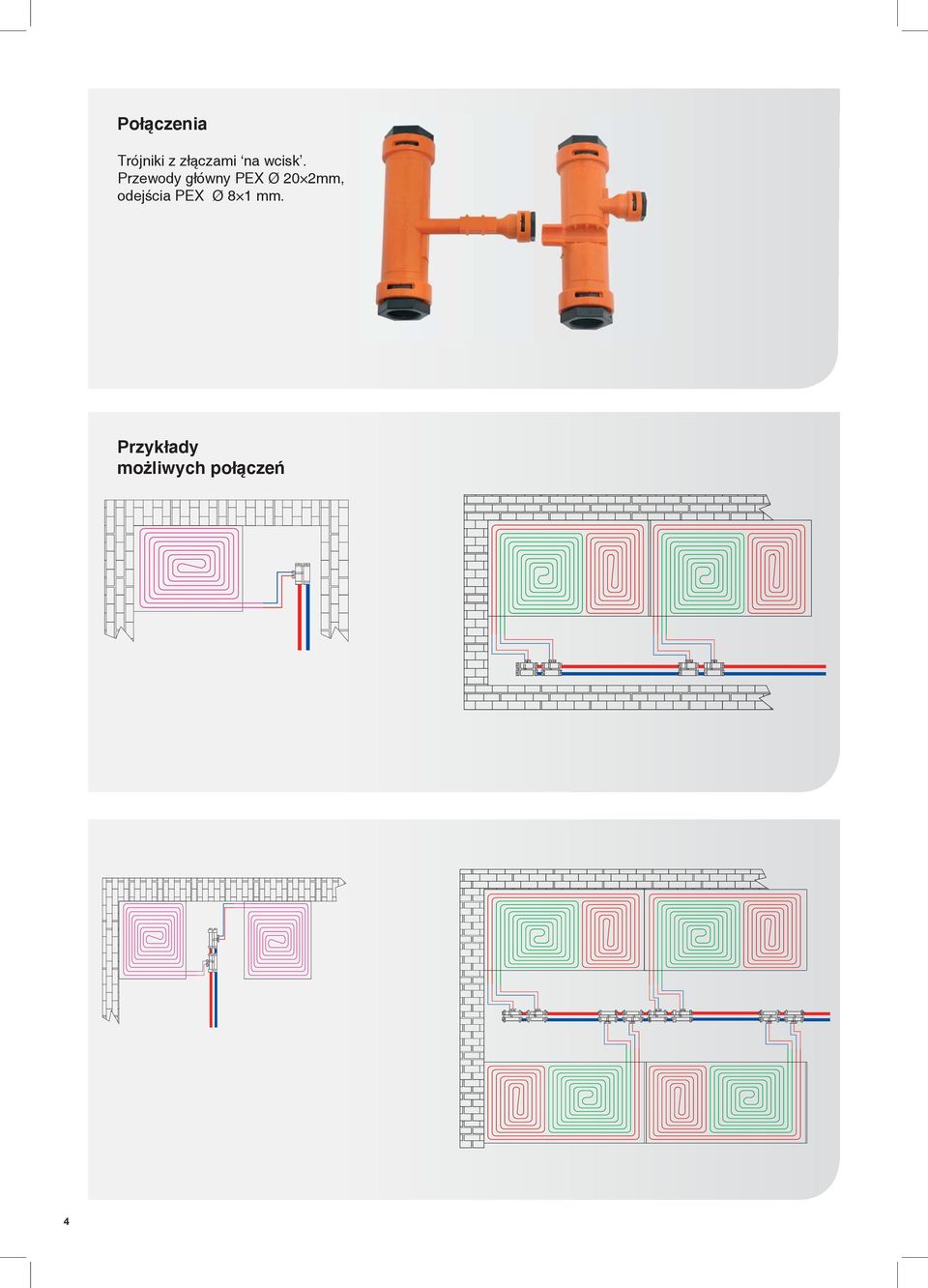

4 Połączenia Trójniki z złączami na wcisk. Przewody główny PEX Ø 20 2mm, odejścia PEX Ø 8 1 mm. Przykłady możliwych połączeń 4

5 mufa do szybkiego łączenia 8 8 mm panele 1,2 x 0,5 m połączone szeregowo zasilanie powrót trójnik Promienniki Zehnder NIC 5

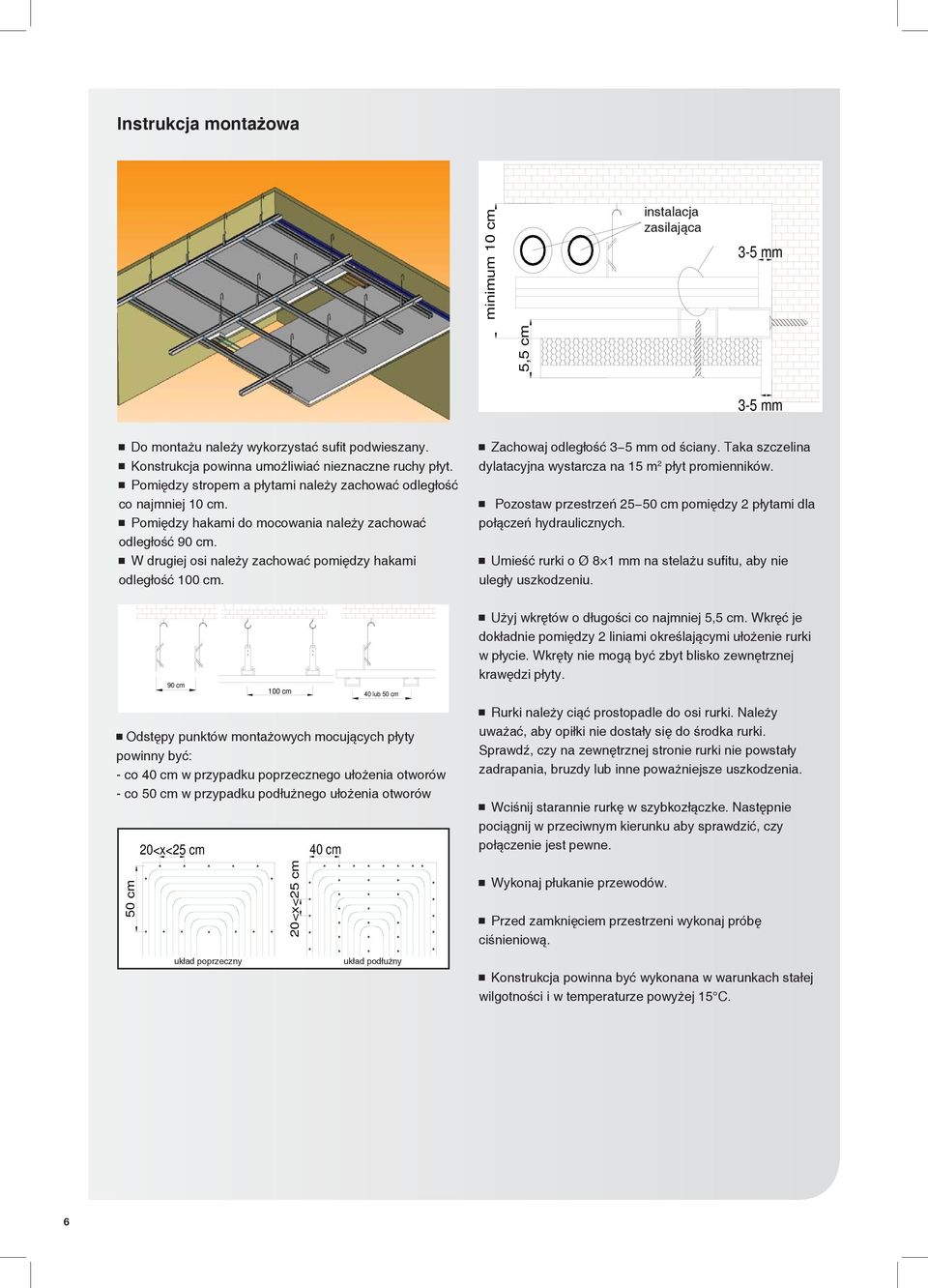

6 Instrukcja montażowa minimum 10 cm instalacja zasilająca 3-5 mm 5,5 cm 3-5 mm Do montażu należy wykorzystać sufi t podwieszany. Konstrukcja powinna umożliwiać nieznaczne ruchy płyt. Pomiędzy stropem a płytami należy zachować odległość co najmniej 10 cm. Pomiędzy hakami do mocowania należy zachować odległość 90 cm. W drugiej osi należy zachować pomiędzy hakami odległość 100 cm. Zachowaj odległość 3 5 mm od ściany. Taka szczelina dylatacyjna wystarcza na 15 m 2 płyt promienników. Pozostaw przestrzeń cm pomiędzy 2 płytami dla połączeń hydraulicznych. Umieść rurki o Ø 8 1 mm na stelażu sufi tu, aby nie uległy uszkodzeniu. 90 cm 100 cm 40 lub 50 cm Użyj wkrętów o długości co najmniej 5,5 cm. Wkręć je dokładnie pomiędzy 2 liniami określającymi ułożenie rurki w płycie. Wkręty nie mogą być zbyt blisko zewnętrznej krawędzi płyty. Odstępy punktów montażowych mocujących płyty powinny być: - co 40 cm w przypadku poprzecznego ułożenia otworów - co 50 cm w przypadku podłużnego ułożenia otworów 50 cm 20<x<25 cm 20<x<25 cm 40 cm Rurki należy ciąć prostopadle do osi rurki. Należy uważać, aby opiłki nie dostały się do środka rurki. Sprawdź, czy na zewnętrznej stronie rurki nie powstały zadrapania, bruzdy lub inne poważniejsze uszkodzenia. Wciśnij starannie rurkę w szybkozłączke. Następnie pociągnij w przeciwnym kierunku aby sprawdzić, czy połączenie jest pewne. Wykonaj płukanie przewodów. Przed zamknięciem przestrzeni wykonaj próbę ciśnieniową. układ poprzeczny układ podłużny Konstrukcja powinna być wykonana w warunkach stałej wilgotności i w temperaturze powyżej 15 C. 6

Zachowaj odległość 3 5 mm od ściany. Taka szczelina dylatacyjna wystarcza na 15 m 2 płyt promienników. Pozostaw przestrzeń 25 50 cm pomiędzy 2 płytami dla połączeń hydraulicznych.

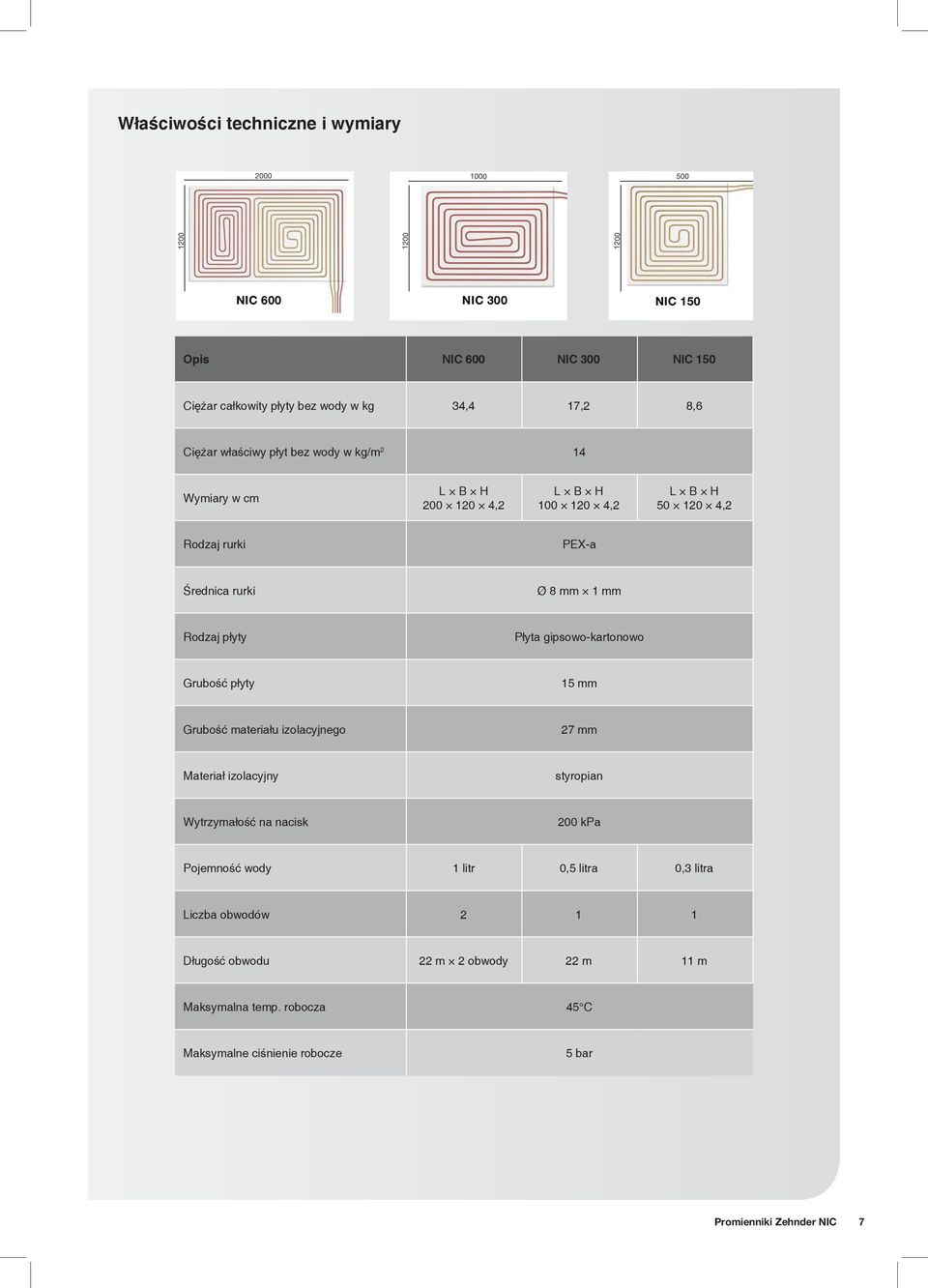

7 Właściwości techniczne i wymiary NIC 600 NIC 300 NIC 150 Opis NIC 600 NIC 300 NIC 150 Ciężar całkowity płyty bez wody w kg 34,4 17,2 8,6 Ciężar właściwy płyt bez wody w kg/m 2 14 Wymiary w cm L B H ,2 L B H ,2 L B H ,2 Rodzaj rurki PEX-a Średnica rurki Ø 8 mm 1 mm Rodzaj płyty Płyta gipsowo-kartonowo Grubość płyty 15 mm Grubość materiału izolacyjnego 27 mm Materiał izolacyjny styropian Wytrzymałość na nacisk 200 kpa Pojemność wody 1 litr 0,5 litra 0,3 litra Liczba obwodów Długość obwodu 22 m 2 obwody 22 m 11 m Maksymalna temp. robocza 45 C Maksymalne ciśnienie robocze 5 bar Promienniki Zehnder NIC 7

Płyta gipsowo-kartonowo Grubość płyty 15 mm Grubość materiału izolacyjnego 27 mm Materiał izolacyjny styropian Wytrzymałość na nacisk 200 kpa Pojemność wody 1 litr

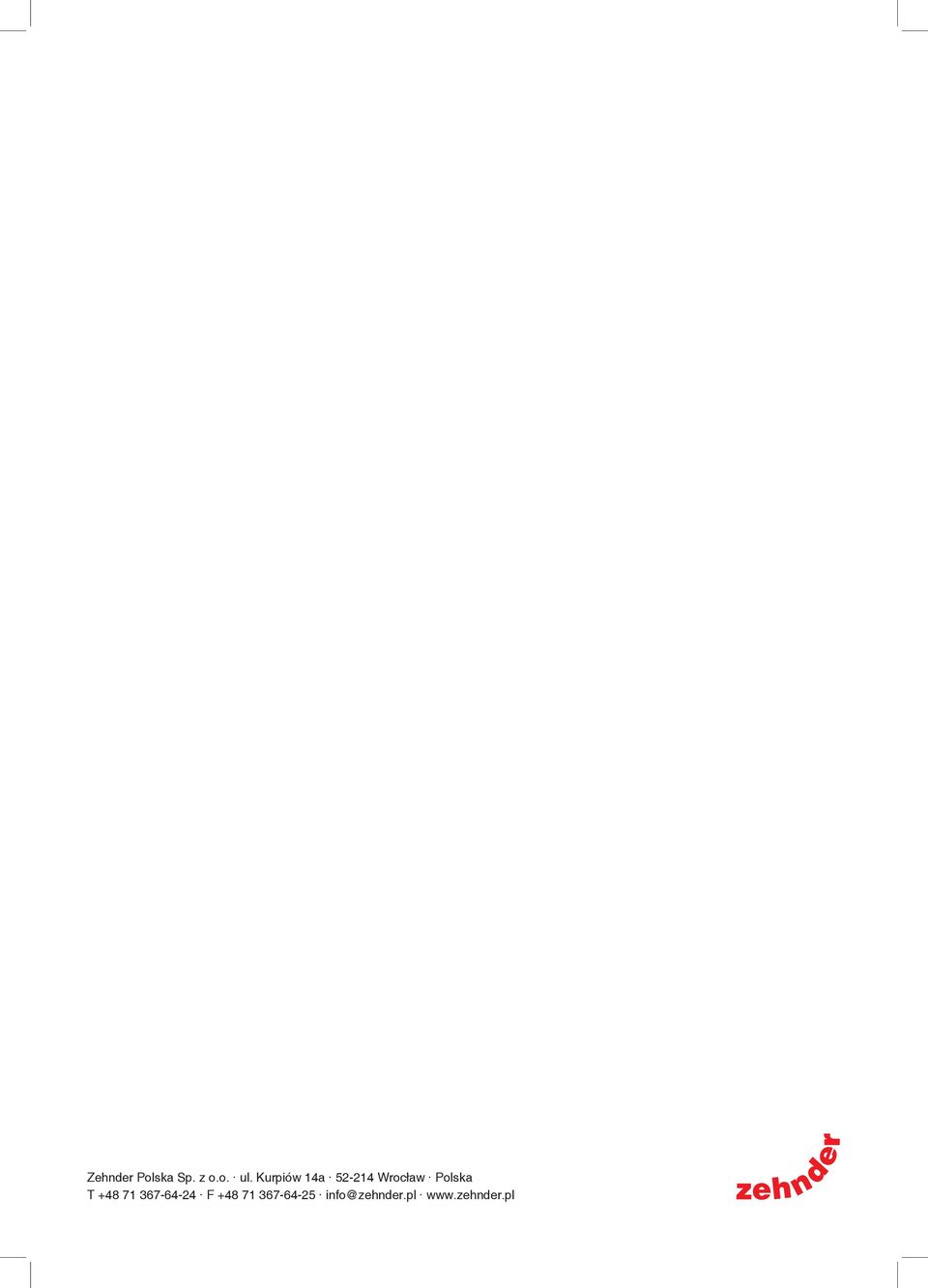

8 ZFR-RHC-PLAFOND PLATRE - DOC SALON- V0112, fr, sous réserve de modification - Zehnder SAS au capital de Euros - RCS Evry Zehnder Polska SAS 7 Sp. rue z Jean o.o. Mermoz ul. Kurpiów ZA 14a St Guenault Wrocław Evry Polska T Tel.: (0) F Fax.: (0 ) 810 info@zehnder.pl pzehnder@zehnder.fr

Kurpiów ZA 14a St Guenault 52-214 Wrocław 91006 Evry Polska T Tel.
