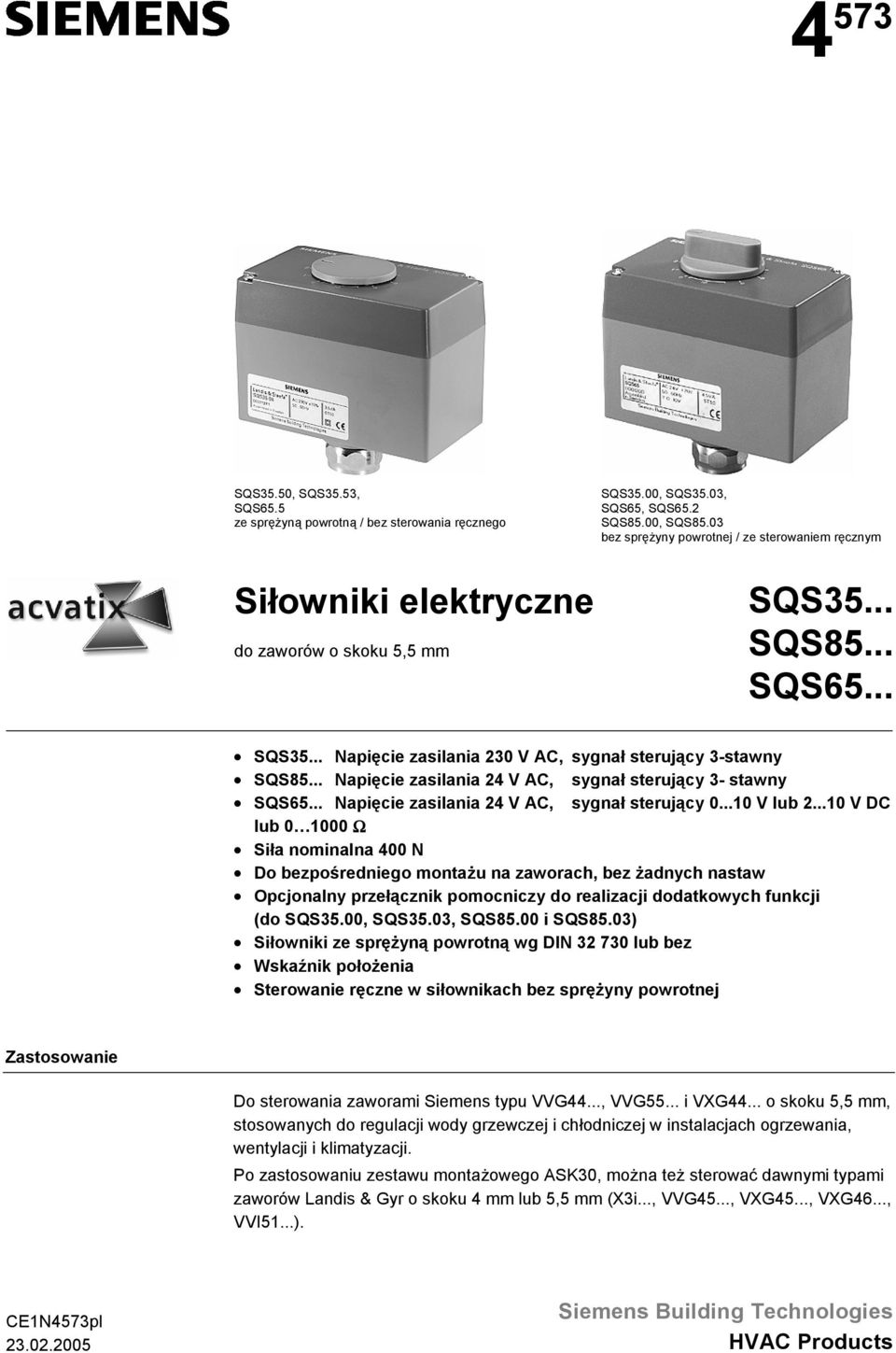

1 4 573 SQS35.50, SQS35.53, SQS65.5 ze sprężyną powrotną / bez sterowania ręcznego SQS35.00, SQS35.03, SQS65, SQS65.2 SQS85.00, SQS85.03 bez sprężyny powrotnej / ze sterowaniem ręcznym Siłowniki elektryczne do zaworów o skoku 5,5 mm SQS35... SQS85... SQS65... SQS35... apięcie zasilania 230 V AC, sygnał sterujący 3-stawny SQS85... apięcie zasilania 24 V AC, sygnał sterujący 3- stawny SQS65... apięcie zasilania 24 V AC, sygnał sterujący V lub V DC lub Ω Siła nominalna 400 Do bezpośredniego montażu na zaworach, bez żadnych nastaw Opcjonalny przełącznik pomocniczy do realizacji dodatkowych funkcji (do SQS35.00, SQS35.03, SQS85.00 i SQS85.03) Siłowniki ze sprężyną powrotną wg DI lub bez Wskaźnik położenia Sterowanie ręczne w siłownikach bez sprężyny powrotnej Zastosowanie Do sterowania zaworami Siemens typu VVG44..., VVG55... i VXG44... o skoku 5,5 mm, stosowanych do regulacji wody grzewczej i chłodniczej w instalacjach ogrzewania, wentylacji i klimatyzacji. Po zastosowaniu zestawu montażowego ASK30, można też sterować dawnymi typami zaworów Landis & Gyr o skoku 4 mm lub 5,5 mm (X3i..., VVG45..., VXG45..., VXG46..., VVI51...). CE14573pl Siemens Building Technologies HVAC Products

2 Zestawienie typu Oznaczenie typu SQS35.00 SQS35.03 SQS35.50 SQS35.53 apięcie zasilania Sygnał sterujący 230 V AC 3-stawny Czas przebiegu Sprężyna powrotna Czas przebiegu ze sprężyną ie SQS65.5 Tak 8 s 0 10 V DC SQS Ω SQS65.2 SQS85.00 SQS V AC 2 10 V DC 3-stawny Tak 8 s ie Wyposażenie dodatkowe Oznaczenie typu Opis Do siłowników iejsce na ASC9.6 Przełącznik pomocniczy SQS35.00, SQS35.03 SQS85.00, SQS x ASC9.6 Zamawianie Dostawa Przykład: Przy zamawianiu należy podać ilość, nazwę, oznaczenie typu urządzenia oraz wymagane wyposażenie dodatkowe. 20 siłowników SQS przełączników pomocniczych ASC9.6 Siłownik, zawór i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach. Urządzenia współpracujące Oznaczenie typu D Ciśnienie nominal. k vs [m 3 /h] Karta katalog. SQS35 SQS65 SQS85 VVG P16 0, VXG VVG P25 0,25 6, Dopuszczalne różnice ciśnienia p max i p s zaworu wraz z siłownikiem podane są w odpowiednich kartach katalogowych. Działanie i budowa Rewersyjny silnik synchroniczny jest sterowany sygnałem 3-stawnym lub sygnałem proporcjonalnym 0 10 V DC, V DC lub Ω. Skok wytwarzany jest poprzez przekładnię zabezpieczającą przed zblokowaniem. Sygnał sterujący 3-stawny apięcie na Y1: apięcie na Y2: Brak napięcia na Y1 1 Y2: Trzpień wysuwa się, zawór się otwiera Trzpień chowa się, zawór się zamyka Siłownik utrzymuje bieżącą pozycję Sygnał sterujący 0/2 10 V DC lub Ω SQS65... Wybór charakterystyki 2/8 Zawór jest otwierany / zamykany proporcjonalnie do sygnału sterującego Y lub R Przy 0/2 V DC lub 0 Ω zawór jest zamknięty (A AB) Przy braku napięcia zasilającego, siłownik utrzymuje bieżącą pozycję Zwora S1 (na obwodzie drukowanym, pod pokrywą,) służy do przestawienia charakterystyki zaworu ze «stałoprocentowej» na «liniową»; w każdym przypadku charakterystyka dotyczy kanału regulacyjnego zaworu.

3 Położenie S1 Zwora S1 założona na A i C: charakterystyka stałoprocentowa (nastawa fabryczna) Zwora S1 założona na B i C: charakterystyka liniowa S1 A C B R - S1 A C B R - A C 4573Z01 C B Ω 4573Z02 Charakterystyka przepływu Strumień objętości k V100 Zależność między sygnałem sterującym 0 10 V DC, 2 10 V DC lub Ω i strumieniem objętości Sygnały sterujące: Y = V DC lub V DC R = Ω; rozciąć mostek R 4573D01 Charakterystyka przepływu log = Stałoprocentowa charakterystyka zaworu (nastawa fabryczna) lin = Liniowa charakterystyka zaworu k V0 0 V 10 V 2 V 10 V 0 Ω 1000 Ω Sygnał sterujący Zakres przepływu k V100 = Strumień objętości 100% k V0 = Strumień objętości 0 % Budowa 4573Z Pokrętło sterowania ręcznego (SQS35.00, SQS35.03, SQS65, SQS65.2, SQS85.00, SQS85.03) 2 Wskaźnik położenia 3 akrętka łącząca siłownik z zaworem 4 Obudowa 5 Zdejmowana pokrywa Listwa zaciskowa, przełącznik pomocniczy 4573Z04 S1 A C B R Z05 Y1 Y U R Y G G SQS Listwa zaciskowa 2 Przełącznik pomocniczy wbudowany fabrycznie w SQS35.50, SQS35.53 SQS Listwa zaciskowa 2 Zwora wyboru charakterystyki «lin» / «log» 3 ostek R Właściwości i korzyści Siłownik elektryczny, bezobsługowy Rewersyjny silnik synchroniczny Przekładnia zabezpieczająca przed zblokowaniem Wyłączanie w pozycjach krańcowych, zależne od obciążenia 3/8

4 Wyposażenie dodatkowe 4573Z04 Przełącznik pomocniczy ASC9.6 Do siłowników SQS35.00, SQS35.03, SQS85.00, SQS85.03 Punkt przełączania nastawiany w zakresie % skoku Informacje dotyczące wyposażenia dodatkowego patrz «Dane techniczne» Wskazówki do projektowania Połączenia elektryczne siłowników muszą być wykonane zgodnie z lokalnymi przepisami oraz schematem połączeń. Uwaga SQS65... ależy przestrzegać przepisów i wymagań dotyczących bezpieczeństwa osób i mienia. Jeżeli siłownik SQS65... stosowany jest z zaworem VVG55..., to zworę wyboru charakterystyki należy ustawić w pozycji «lin». Dopuszczalne temperatury patrz «Dane techniczne». Jeśli stosowany jest przełącznik pomocniczy, to jego punkt przełączania należy nanieść na schemacie instalacji. Wskazówki do montażu Instrukcje montażu dostarczane są wraz z urządzeniami. Zestawienie instrukcji montażu Oznaczenie typu Instrukcja montażu Oznaczenie typu Instrukcja montażu SQS SQS SQS35.03 SQS SQS SQS SQS35.53 SQS ASC9.6 G SQS85.03 Instrukcja montażu siłownika na zaworze znajduje się z tyłu obudowy siłownika. Położenie Z01 Wskazówki do uruchomienia Podczas uruchamiania należy sprawdzić okablowanie i przeprowadzić kontrolę działania. Dodatkowo sprawdzić lub zmienić ustawienie przełącznika pomocniczego. Pokrętło sterowania ręcznego Odłączyć sygnał sterujący. Zawór można całkowicie zamknąć (= 0 % skoku) przez obrócenie pokrętła sterowania ręcznego w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Siłownik powróci do pracy automatycznej po pojawieniu się sterującego. Sterowanie 3-stawne 4/8 Każdy siłownik musi być sterowany z odpowiedniego regulatora (patrz «Schematy połączeń»).

5 Wskazówki do obsługi Siłowniki są urządzeniami bezobsługowymi. Podczas prac serwisowych przy siłowniku: Wyłączyć pompę i zasilanie elektryczne Zamknąć główny zawór odcinający instalacji Pozbawić instalację ciśnienia i odczekać na jej ostygnięcie W razie potrzeby, przewody elektryczne odłączyć od zacisków Przed ponownym uruchomieniem, siłownik musi zostać zamontowany na zaworze. aprawa Złomowanie Siłownik nie podlega naprawie i musi być wymieniany w całości. Siłowniki nie mogą być utylizowane wraz z odpadami komunalnymi, dotyczy to w szczególności układów elektrycznych i elektronicznych. Poszczególne elementy należy złomować w odpowiedni sposób, co jest istotne z ekologicznego punktu widzenia. ależy przestrzegać lokalnych przepisów. Gwarancja Podane dane techniczne obowiązują wyłącznie, gdy siłowniki stosowane są z zaworami wymienionymi w punkcie «Urządzenia współpracujące». Stosowanie siłowników SQS... z zaworami innych producentów powoduje utratę gwarancji Siemens Building Technologies / HVAC Products. Dane techniczne SQS35.00 SQS35.03 SQS35.50 SQS35.53 SQS85.00 SQS85.03 SQS65 SQS65.2 SQS65.5 Zasilanie apięcie zasilania 230 V AC ± 15 % 24 V AC ± 20 % Częstotliwość 50 Hz 50 Hz 1) Pobór mocy Obciążalność wyłączników krańcowych, zaciski 11 i 12 SQS35.00: 2,5 VA SQS35.03: 3,5 VA 250 V AC, 6 A rez. 2,5 A ind. SQS35.50: 5 VA SQS35.53: 6 VA SQS65, SQS65.2: 4,5 VA SQS65.5: 7 VA SQS65.5: 8 s zamykanie 5/8-2 VA 250 V AC, 6 A rez. 2,5 A ind. Wejścia sygnałowe Zaciski Y1, Y2 3-stawne - Zacisk Y - SQS65, SQS65.5: 0 10 V DC, maks. 0,1 ma SQS65.2: 2 10 V DC, maks. 0,1 ma Zacisk R Ω Wyjścia sygnałowe Zacisk U V DC, maks. 0,5 ma Równoległa praca niemożliwa maks. 10 kilku siłowników Dane funkcjonalne Czas przebiegu podczas pracy otwieranie / zamykanie SQS35.00: SQS35.50: SQS85.00: Czas przebiegu ze sprężyną powrotną SQS35.03: SQS35.53: SQS85.03: - 8 s zamykanie - -

6 SQS35.00 SQS35.03 SQS35.50 SQS35.53 SQS85.00 SQS85.03 SQS65 SQS65.2 SQS65.5 Siła znamionowa 400 Skok nominalny 5,5 mm Dopuszczalna temperatura temperatura czynnika w podłączonym zaworze C (krótkotrwale do 150 C) Połączenie elektryczne Wprowadzenie kabla 2 otwory 20,5 mm (do 20) ormy i standardy Zgodność CE Dyrektywa EC 89/336/EEC Dyrektywa dot. niskich napięć 73/23/EEC Stopień ochrony IP54 wg E obudowy Wymiary i waga Wymiary patrz «Wymiary» Waga z opakowaniem 0,6 kg 0,7 kg 0,6 kg 0,6 kg SQS65.5: 0,7 kg ateriały Obudowa tworzywo sztuczne Pokrywa i pokrętło tworzywo sztuczne Przekładania i tworzywo sztuczne trzpień z łącznikiem Wyposażenie dodatkowe Przełącznik pomocniczy ASC9.6 Obciążalność styków 250 V AC, 3 A rez. 3 A ind V AC, 3 A rez. 3 A ind. - 1) Do częstotliwości 60 Hz należy stosować siłowniki SQS65 U lub SQS85 U Ogólne warunki otoczenia Praca IEC Transport IEC Składowanie IEC Warunki środowiskowe klasa 3K5 klasa 2K3 klasa 1K3 Temperatura C C C Wilgotność % r.h. < 95 % r.h % r.h. Schematy wewnętrzne SQS35 Y1 Y % 0% 21 Y1 Y2 H4 n 100% 0% max. 50% 0% Cm1 Cm2 c1 Cm L G01 Cm2 c2 4573G02 SQS35.00, SQS V AC, 3-stawny, bez sprężyny powrotnej SQS35.50, SQS V AC, 3-stawny, ze sprężyną powrotną Cm1 Cm2 c1 L Wyłącznik krańcowy 100 % skoku Wyłącznik krańcowy 0 % skoku Przełącznik pomocniczy ASC9.6 (opcja) Pomocniczy zacisk bezpotencjałowy c2 Wbudowany przełącznik pomocniczy ze stałą nastawą ograniczenia minimalnego przepływu (montowany fabrycznie) 21 Funkcja sprężyny powrotnej SQS85... Y1 Y % 0% Cm1 Cm2 c1 11 G 12 L SQS85.00, SQS V AC, 3-stawny, bez sprężyny powrotnej Cm1 Wyłącznik krańcowy 100 % skoku Cm2 Wyłącznik krańcowy 0 % skoku c1 Przełącznik pomocniczy ASC9.6 (opcja) L Pomocniczy zacisk bezpotencjałowy 6/8

7 Schematy połączeń SQS35 L 4573A01 (L) (L) 11 () Q1 (Y1) Q2 (Y2) 1 () Q1 (Y1) Q2 (Y2) F1 AC 230 V Y1 Y2 Y1 Y2 21 Y1 Y2 1, 2 Regulator Y1 Siłownik SQS35.00, SQS35.03 Y2 Siłownik SQS35.50, SQS35.53 L Potencjał systemu 230 V AC asa systemu Q1, Q2 Styki regulatora F1 Ogranicznik maksimum (funkcja sprężyny powrotnej) SQS85 SP 4505A02 (G) (G) Q1 Q2 Q1 Q2 (G0) (Y1) (Y2) 1 (G0) (Y1) (Y2) 2 AC 24 V Y1 Y2 Y1 Y2 G Y1 G Y2 S 1, 2 Regulator Y1, Y2 Siłownik SP Potencjał systemu 24 V AC S asa systemu Q1, Q2 Styki regulatora SQS65 SP 4573A02 (G) (Y) (G0) R P AC 24 V G Y G R U G0 Y G0 S Y SP Regulator Siłownik Potencjał systemu 24 V AC S R P asa systemu Zadajnik położenia, czujnik przeciwzamrożeniowy Wskaźnik położenia Uwaga Jeśli do zacisku R siłownika podłączone jest urządzenie, to należy rozłączyć fabrycznie montowaną zworę R, znajdującą się na obwodzie drukowanym. 7/8

8 Zaciski podłączeniowe SQS65 U R Y G G0 4573Z06 Wskaźnik położenia 0 10 V DC asa pomiarowa (= G0) Wejście sygnału Ω Wejście sygnału 0 10 V DC (SQS65.2: 2 10 V DC) apięcie zasilania 24 V AC: potencjał systemu SP apięcie zasilania 24 V AC: masa systemu S Wymiary Wymiary w mm * ø20.5 (20) G¾" 32 * Wysokość siłownika po zamocowaniu na zaworze > 100 mm > 200 mm inimalne odległości od ściany lub stropu niezbędne do montażu, podłączenia, pracy, obsługi, itp. 8/ Siemens Building Technologies
