1 EGZ. 1 PROJEKT ODTWORZENIA NAWIERZCHNI Zamerzene budowlane: Budowa ośwelena ulcznego przy ul. Marca Polo we Wrocławu. Lokalzacja: dz. 21/2, 21/3 obręb Swojczyce Rodzaj projeku: PROJEKT WYKONAWCZY Branża: Drogowa Sps zawarośc: Srona 2 Inwesor: Zarząd Dróg Urzymana Masa Ul. Długa 49, Wrocław branża branża drogowa: projekan mgr nż. Macej Kożuchowsk upr. nr 269/DOŚ/10 Kweceń 2016.

2

3 Rabb Sp. Z o.o. SPIS TREŚCI I. CZĘŚĆ OPISOWA II. UPRAWNIENIA PROJEKTANTA III. ZAŁĄCZNIKI Zarząd Geodezj, Karograf Kaasru Mejskego we Wrocławu Prookół nr ZKK17.TZ z dna r. Pozyywne uzgodnene usyuowana projekowanej sec uzbrojena erenu-bez uwag. Zarząd Dróg Urzymana Masa we Wrocławu IV. CZĘŚĆ RYSUNKOWA 1. Orenacja w skal 1:10000 Rys. nr 01. Plan orenacyjny 2. Plan syuacyjny w skal 1:500 Rys. nr 02 Plan syuacyjny 3. Schema odworzena nawerzchn po roboach budowlanych w skal 1:25 Rys. nr Schema odworzena nawerzchn po roboach budowlanych Rys. nr Schema odworzena nawerzchn po roboach budowlanych Projek Wykonawczy- branża drogowa Srona 2

4 Rabb Sp. Z o.o. OPIS TECHNICZNY Do częśc drogowej dla projeku odworzena nawerzchn zwązanej z budową ośwelena drogowego w ul. Marca Polo 1. Ops przedsęwzęca 1.1. Inwesor Inwesorem dla przedmoowej nwesycj jes Zarząd Dróg Urzymana Masa, Ul. Długa 49, Wrocław 1.2. Jednoska projekująca Projek zosał wykonany przez frmę Rabb Sp. z o.o. z sedzbą we Wrocławu przy ul. Krakowskej Przedmo zakres opracowana Celem opracowana jes: wykonane projeku odbudowy nawerzchn dla robó zwązanych z budową ośwelena drogowego w ul. Marca Polo we Wrocławu 1.4. Lokalzacja nwesycj Pod względem admnsracyjnym eren projekowanej nwesycj zlokalzowany jes: wojewódzwo dolnośląske powa Wrocław gmna Wrocław mejscowość Wrocław Obek objęy opracowanem ośwelene drogowe zlokalzowany jes w wojewódzwe dolnośląskm we Wrocławu, przy ulcy Marca Polo w obrębe dzałek o numerach ewdencyjnych: - 21/2 (Obręb Swojczyce, AM-26) dzałka drogowa - 21/3 ((Obręb Swojczyce, AM-26) dzałka drogowa Teren nwesycj położony we wschodnej częśc Wrocława Cel zakres nwesycj Projek Wykonawczy- branża drogowa Srona 3

5 Rabb Sp. Z o.o. Celem nnejszego opracowana jes określene sposobu rozbórk odworzena nawerzchn jezdn w zwązku z budową ośwelena drogowego Podsawa opracowana Opracowane wykonano na podsawe: mapy syuacyjno wysokoścowej do celów projekowych w skal 1:500, wzj w erene, norm przepsów Prawa Budowlanego Projek budowlany ośwelena drogowego porządzony przez Rabb Sp. z o.o Normy przepsy Dokumenację wykonano zgodne z obowązującym w ym zakrese normam przepsam, a w szczególnośc: Dz. U nr 14 poz. 60 Dz. U. nr 43, poz. 430 Dz.U poz Dz.U poz. 462 Dz.U nr 47 poz. 401 Dz.U. Nr 120, poz.1126 Dz. U. Nr 75 poz. 690 Usawa z dna 21 marca 1985 r. o drogach publcznych Rozporządzene Mnsra Transporu Gospodark Morskej z dna roku w sprawe warunków echncznych, jakm pownny odpowadać drog publczne ch usyuowane. Usawa z dna 7 lpca 1994 r. Prawo budowlane Rozporządzene Mnsra Transporu, Budowncwa Gospodark Morskej z dna 25 kwena 2012 r. w sprawe szczegółowego zakresu formy projeku budowlanego Rozporządzene Mnsra Infrasrukury z dna 6 luego 2003 r. w sprawe bezpeczeńswa hgeny pracy podczas wykonywana robó budowlanych Rozporządzene Mnsra Infrasrukury z dna 23 czerwca 2003 r. w sprawe nformacj doyczącej bezpeczeńswa ochrony zdrowa oraz planu bezpeczeńswa ochrony zdrowa. Rozporządzene Mnsra Infrasrukury z dn w sprawe warunków echncznych jakm pownny odpowadać budynk ch usyuowane Projek Wykonawczy- branża drogowa Srona 4

6 Rabb Sp. Z o.o. 2. San snejący: Obszar nwesycj położony jes w dzelncy Pse Pole na osedlu Srachocn - Swojczyce - Wojnów. Ul. Marca Polo o długośc 1068 m włącza sę od srony północno - zachodnej w ul. Swojczycką, naomas od srony połudnowo - wschodnej ne ma połączena z nną drogą. Ul. Marca Polo w obszarze skrzyżowana z ul. Swojczycką ma jezdnę o nawerzchn z beonu asfalowego z obusronnym chodnkem szerokośc 2.00 m o nawerzchn z pły chodnkowych 30x30cm (srona połudnowa) oraz kosk beonowej ypu Behaon (srona północna), wyyczonym krawężnkem ypu ulcznego. Idąc dalej w kerunku skrzyżowana z ul. K. Kolumba, ul. Marca Polo ma nasępujące paramery echnczne: na długośc odcnka ok. 200 m: szerokość jezdn: 6.00 m, przekrój ulczny, jednojezdnowy dwupasowy z jednosronnym chodnkem (po srone kanału), szerokość pasów ruchu: 3.00 m, szerokość chodnka: 1.50 m (w śwele krawężnków), nawerzchna jezdn: koska granowa; nawerzchna chodnka: płyy chodnkowe 30x30cm na długośc odcnka ok. 300 m: szerokość jezdn: 6.00 m, przekrój ulczny, jednojezdnowy dwupasowy z jednosronną opaską bezpeczeńswa (po srone kanału), szerokość pasów ruchu: 3.00 m, szerokość opask bezpeczeńswa: 0.70 m (w śwele krawężnków), nawerzchna jezdn: sześcokąne płyy beonowe (zw. rylnka); nawerzchna opask bezpeczeńswa: płyy chodnkowe 30x30cm. W obszarze skrzyżowana z ul. K. Kolumba, ul. Marca Polo ma jezdnę o nawerzchn z beonu asfalowego z jednosronnym chodnkem (od srony kanału) o szerokośc zmennej: od 1.50 m do 4.50 m, o nawerzchn z kosk beonowej. Ulca Marca Polo znajduje sę pod zarządem ZDUM jes zakwalfkowana do kaegor dróg gmnnych klasy echncznej D. Projek Wykonawczy- branża drogowa Srona 5

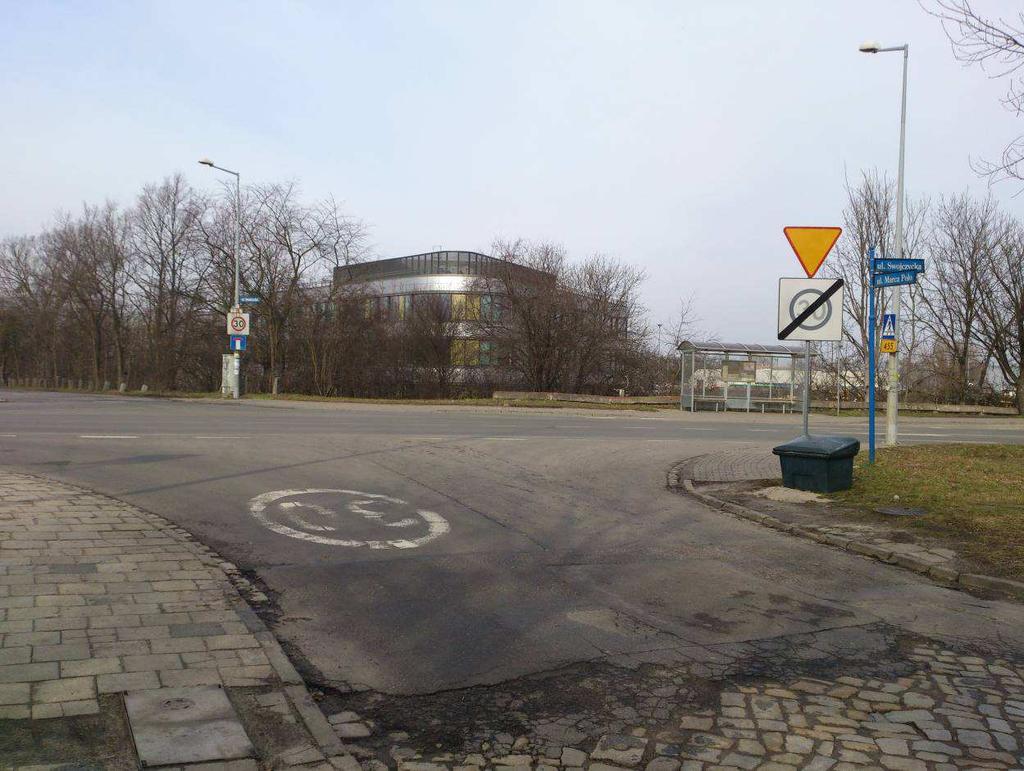

7 Rabb Sp. Z o.o. 3. Charakerysyka ul. Marca Polo: - kaegora: gmnna nr klasa drog: D - długość :1068m - szerokość (w rejone opracowana) ok. 6m - nawerzchna :bumczna, koska kamenna, koska beonowa(rylnka) - lewa srona: pobocze rawase( w rejone opracowana), zjazdy - prawa srona: chodnk z kosk beonowej, opaska +barera energochłonna Fo. 1. Skrzyżowane z ul. Swojczycką Projek Wykonawczy- branża drogowa Srona 6

8 Rabb Sp. Z o.o. Fo 2. Wdok w kerunku ul. Swojczyckej ( skrzyżowane z ul. Kolumba) Infrasrukura echnczna w ul. Marco Polo: - wodocągowa - sanarna - eleechnczna - energeyczna 4. Zakres odworzena nawerzchn Odbudowa nawerzchn obejmuje: - odbudowę nawerzchn chodnka wraz z odworzenem obrzeża - odbudowę erenów zelonych Wykop odworzene nawerzchn chodnka Przed rozpoczęcem robó zemnych należy rozebrać nawerzchnę na szerokośc wykopu. Do zasypywana wykopu przysąpć nezwłoczne po zakończenu robó zwązanych z budową ośwelena drogowego grunem spełnającym wymagana podłoża drogowego G1. Zasypywane prowadzć warswam grubośc 20 cm, zagęszczając każdą warswę do wskaźnka zagęszczena: I s=1,00 dla głębokośc 0-100cm pp; Projek Wykonawczy- branża drogowa Srona 7

9 Rabb Sp. Z o.o. W momence osągnęca pozomu 40cm ponżej pozomu erenu należy przerwać zasypywane, rozebrać nawerzchnę na szerokośc poencjalnych klnów odłamu wybrać grun z obszaru klnów odłamu. Poszerzony wykop zasypywać warswam, w ak sposób, aby zagęszczene obejmowało równeż klny odłamu. Do wykonana konsrukcj, zwłaszcza w warswe dolnej, może być wykorzysany maerał nawerzchn perwonej, jeżel był składowany oddzelne ne zosał zaneczyszczony grunem podłoża. Nawerzchnę należy odbudować zgodne z ch sanem przed wykonanem wykopu. Chodnk należy ułożyć z maerału z rozbórk nawerzchn z ym, że nedopuszczalne jes zabudowywane elemenów uszkodzonych. W raze złego sanu elemenów beonowych (koska beonowa, obrzeża) odwarzaną nawerzchnę chodnka należy wykonać z elemenów nowych odpowadających rodzajem proflem elemenom nawerzchn snejącej. Projekowana konsrukcja odworzena nawerzchn po wykonanu ośwelena drogowego: A) Nawerzchna chodnka z beonowych pły chodnkowych 30x30cm(odcnek od ul. Swojczyckej do począku barery energochłonnej) Przekrój A-A, Przekrój B-B: - warswa śceralna z pły chodnkowych koloru szarego- 30x30-5cm - podsypka cemenowo-paskowa 1:4-3cm - podbudowa z kruszywa łamanego 0-31,5mm sablzowane mechanczne 10cm - zasypka wykopu pasek Uwaga! Płyy chodnkowe oraz obrzeża(wg planu syuacyjnego) przeznaczone do uylzacj/przeransporowana na składowsko. B) Nawerzchna chodnka z beonowej kosk brukowej (rejon skrzyżowana z Marca Polo z ul. Kolumba) Przekrój D-D, : - warswa śceralna z beonowej kosk brukowej (z odzysku) - mał kamenny 0/10-4cm - podbudowa z kruszywa łamanego 0-31,5mm sablzowane mechanczne 12cm - wzmocnene podłoża - sablzacja Rm=2.5Mpa - zasypka wykopu pasek Układ warsw w ramach odbudowy (przekrój D-D) przyjęy na podsawe zrealzowanego projeku przebudowy ul. Marca Polo(rejon osedla Olmpa Por) Projek Wykonawczy- branża drogowa Srona 8

10 Rabb Sp. Z o.o. Odworzene rawnków W mejscach snejących rawnków przed rozpoczęcem robó zemnych (wykopów dla budowy ośwelena) należy zebrać humus zmagazynować w pryzmach o wysokośc maksymalne 2,0 m. Po zasypanu wykopów w obrębe rawnków zagęszczenu ch warswam do wskaźnka zagęszczena Is=0,97 należy przysąpć do odworzena rawnków. Przed przysąpenem do zakładana rawnków należy z erenu robó usunąć gruz zaneczyszczena, a eren wyrównać do wcześnejszej, snejącej rzędnej poprzez nawezene rozłożene warswy urodzajnej zem zebranego humusu. Z układanej warswy gleby należy usunąć kamene zaneczyszczena organczne (pozosałośc korzen, pn gałęz oraz chwasów), grudy zem rozbć aby uzyskać jednolą srukurę. Prace e należy wykonać możlwe wcześne (mnmum 2 ygodne) przed sewem ak aby zema mogła osąść. Sew można wykonać maszynowo lub ręczne (w obu wypadku w dzeń bezwerzny) meodą krzyżową wysewając łączne gramów nason rawy ma m2 powerzchn. Teren podlać mocno rozproszonym srumenem wody. Zabeg podlewana powarzać ocenając san wlgonośc gleby. Pojawające sę chwasy usuwać z użycem środków chwasobójczych. Perwsze koszene wykonać gdy rawa osągne wysokość 8 cm. Mejsca gdze rawa ne wyrosła ponowne obsać rawą. Do zasewów dobrać meszankę raw o charakerze unwersalnym, o dobrej wegeacj w warunkach dużego nasłonecznena. Zesawene powerzchn : odworzene chodnka : 157 m 2 - nowa konsrukcja chodnka z pły chodnkowych-136 m 2 - odworzene konsrukcj chodnka(warswa śceralna z odzysku) w rejone skrzyżowana ul. Marca Polo z ul. Kolumba- 21m 2 odworzene obrzeży-wbudowane nowych : 121 mb odworzene rawnków : 375 m 2 Projek Wykonawczy- branża drogowa Srona 9

11 Rabb Sp. Z o.o. UWAGI! 1. W przypadku swerdzena podczas prac rozkopowych nnej konsrukcj nż założono w projekce, odbudowę wykonać zgodne ze sanem fakycznym. 2. Przy odbudowe nawerzchn należy wykorzysać maerał pełnowaroścowy. 3. Trasę kabla zaslającego ośwelene ulczne przed zasypanem należy oznakować aśmą lokalzacyjno osrzegawczą (kolor nebesk) z worzywa na głębokośc 30cm ponad układanym kablem. Opracował: Wrocław, kweceń 2016r. mgr nż. Macej Kożuchowsk Projek Wykonawczy- branża drogowa Srona 10

12

13

14

15

16

17

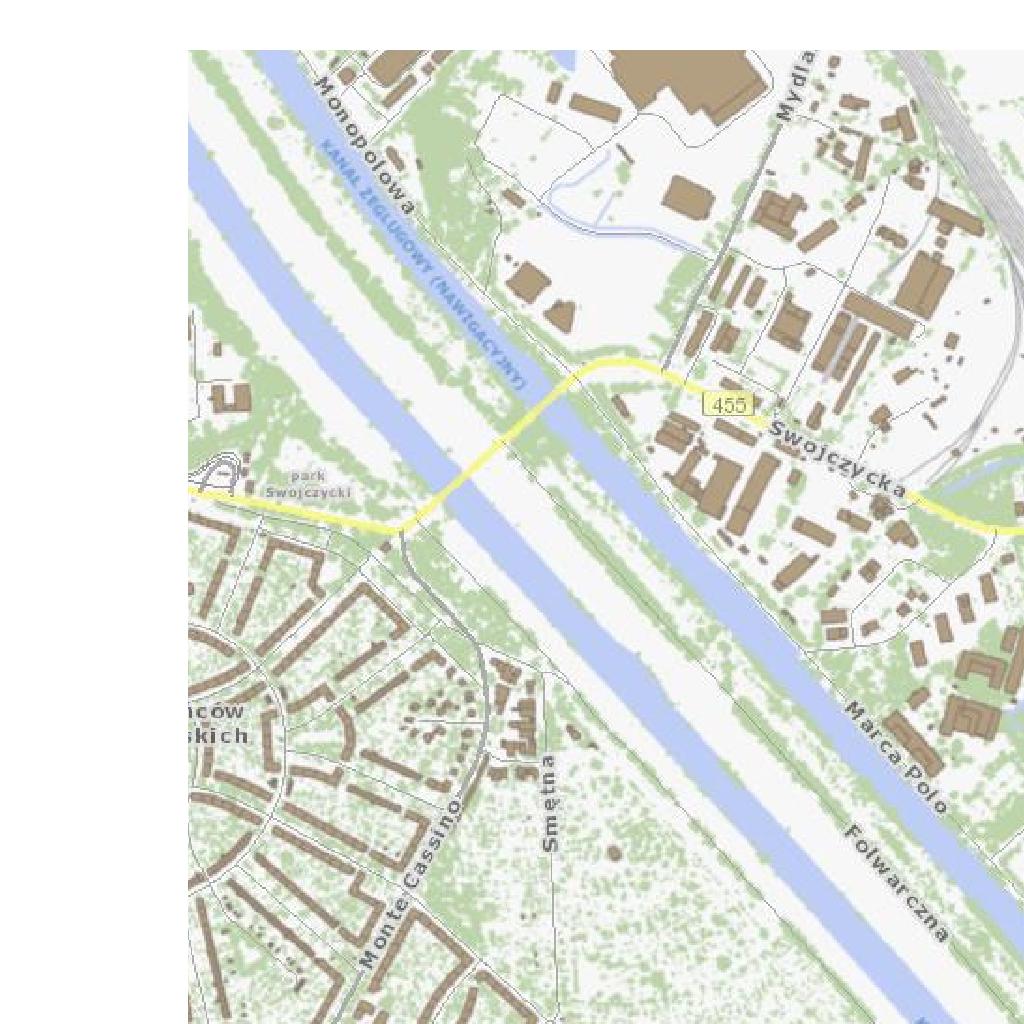

18 N um ol K ba Lokalzacja nwesycj Rabb Sp. z o.o. ul. Krakowska Wroc aw e-mal.: elekryczny@rabb.pl SYSTEMY STEROWANIA OWIETLENIEM ULICZNYM el / fax.: / yu rysunku nwesycja PLAN ORIENTACYJNY Budowa owelena ulcznego przy ul. Marca Polo we Wroc awu adres nwesycj ul. Marca Polo, Wroc aw Zarz d Drg Urzymana Masa nwesor ul. D uga 49, Wroc aw mœ, nazwsko, uprawnena projekan mgr n. Macej Ko uchowsk daa podps upr. nr 269/DO/10 sadum: PROJEKT WYKONAWCZY skala: bran a: DROGOWA rysunek nr: 1:10000 PWD-01 PRAWA AUTORSKIE ZASTRZEflONE. KOPIOWANIE BEZ ZGODY AUTORA ZABRONIONE

19 A k k k w k200 kd en ks400 Jednoska ewdencyjna (nazwa, denyfkaor): SWOJCZYCE 0064, KOWALE 0053 Sekcje: ; ; ; Ulca: Marca Polo MAPA DO CEL W PROJEKTOWYCH Skala 1: Pozom odnesena: "Kronszad 1986" WROC AW ObrŒb ewdencyjny(nazwa, denyfkaor): Dza k: 21/3 AM Uk ad wsp rzœdnych: "2000/6" 3. Obszar akualzacj oznaczonofoleow ln szrafurowan.» 4. Informacje o s u ebnócachgrunowychmaj cych wp ywna zagospodarowane zlokalzowanychw grancachprojekowanej nwesycj: s u ebnoc ne badano SWOJCZYCE 53 KOWALE 14.9 wa dr 19.0 es ga100 A A2 A A 17.2 A wa AAAAA ga A Swojczycka A j.br eS /2 esaesa esa esa wa dr es j.mb. wa j.br ga / dr w / w w w32 g Przecsk Przecsk b2k Marca Polo Przecsk 17.0 wa /4 Wp B j.gr Przecsk j.kk. 21/ /5 dr ch.kp B wa ks Przecsk Przecsk B ch ch / Przecsk ch.kk k Przecsk 18.6 eoa Przecsk ch.b. j.b. kd g 17.4 j.b. j.b B j.kk k j.kk kd k ch.b kd Marca Polo Przecsk Przecsk j.b ch.b kd Przecsk kd200 Przecsk j.b kd kd k zb. Przecsk k j.. 5/6 k B k k Kana3Nawgacyjny k300 k600 k w k800 Przecsk ch k k wa Przecsk Przecsk Przecsk Przecsk j.mb. 7/ ch.b. B ch.b Przecsk kd160 kd kd kd e kd160 j.gz. en w160 8 dr ch.gz. kd /12 en-1323/ Wp j.kk. 20/ ch.. Bp j.mb ch.b g en en-9300/15 proj.s /14 g90 k-9321/15 21/2 ks400 ks k200 k250 k200 w / ch.b. dr 20/ 1 kd300 en Bz w /15 en-9321/15 w ks160 k400 5 LEGENDA Zakres odworzena nawerzchn z p y chodnkowych (Przekr j A-A, B-B) Zakres odworzena nawerzchn z kosk beonowej (Przekr j D-D) Zakres odworzena zelen (Przekr j C-C) Odworzene obrze a KrawŒd wykopu Projekowana se (owelene ulczne) projekowana laarna SYSTEMY STEROWANIA OWIETLENIEM ULICZNYM yu rysunku nwesycja adres nwesycj nwesor Zakres mapy do cel w projekowych Isnej ce krawœdze (jezdn, chodnka, zjazdu) PLAN SYTUACYJNY Rabb Sp. z o.o. ul. Krakowska Wroc aw e-mal.: elekryczny@rabb.pl el / fax.: / Budowa owelena ulcznego przy ul. Marca Polo we Wroc awu ul. Marca Polo, Wroc aw Zarz d Dr g Urzymana Masa ul. D uga 49, Wroc aw Ne wyklucza sœsnena w erene nnych ne wykazanych na mape urz dzeæpodzemnych, kre ne by yzg oszone do nwenaryzacj lub o krych brak jes nformacj w nsyucjach bran owych. Opracowane: GEOCENTRUM WROCLAW Wold Placek Wroc aw, ul. Komorowska 22/5 mœ, nazwsko, uprawnena daa mgr n. Macej Ko uchowsk projekan upr. nr 269/DO/10 podps el Geodea uprawnony: KERG: ZKK17.TM WROC AW r. mgr n. Wold Placek nr uprawneæ21353 sadum: PROJEKT WYKONAWCZY skala: 1:500 bran a: DROGOWA rysunek nr: PWD-02 PRAWA AUTORSKIE ZASTRZEflONE. KOPIOWANIE BEZ ZGODY AUTORA ZABRONIONE

20 warswa ceralna z p y chodnkowych koloru szarego 5x30x30 podsypka cemenowo-paskowa 1:4 SCHEMAT PRZEKROJU POPRZECZNEGO A-A ODBUDOWY NAWIERZCHNI CHODNIKA (NAWIERZCHNIA Z P YT CHODNIKOWYCH 30X30CM) I TRAWNIKA gr. 5 cm gr. 3 cm humus grun rodzmy gr. 15 cm warswa ceralna z p y chodnkowych koloru szarego 5x30x30 podsypka cemenowo-paskowa 1:4 podbudowa z kruszywa amanego 0/31,5 sab. mech. zasypka wykopu SCHEMAT PRZEKROJU POPRZECZNEGO B-B ODBUDOWY NAWIERZCHNI CHODNIKA (NAWIERZCHNIA Z P YT CHODNIKOWYCH 30X30CM) I TRAWNIKA (REJON WPORAWDZANIA PRZECISKU) gr. 5 cm gr. 3 cm gr. 10 cm humus zasypka wykopu gr. 15 cm podbudowa z kruszywa amanego 0/31,5 sab. mech. gr. 10 cm zasypka wykopu Odworzene snej cego obrze a Odworzene snej cego obrze a cm cm 30 Tama osrzegawcza koloru nebeskego 30 Tama osrzegawcza koloru nebeskego Obszar poencjalnych kln w od amu zagœszczanych wraz z zasypk z wykopu Projekowany kabel owelena drogowego wg czesc nsalacyjnej Obszar poencjalnych kln w od amu zagœszczanych wraz z zasypk z wykopu Projekowany kabel owelena drogowego wg czesc nsalacyjnej OBRZEflE BETONOWE NA AWIE BETONOWEJ Z OPOREM SYSTEMY STEROWANIA OWIETLENIEM ULICZNYM Rabb Sp. z o.o. ul. Krakowska Wroc aw e-mal.: elekryczny@rabb.pl el / fax.: / Projekowana podsypka wg czœc nsalacyjnej gr. 10cm zeleæ 8 chodnk yu rysunku SCHEMAT ODTWORZENIA NAWIERZCHNI PO ROBOTACH BUDOWLANYCH 5 UWAGA! 1. Zasypka wykopu-grun spe naj cy wymagana pod o a G1 zagœszczany warswam 20cm nwesycja adres nwesycj Budowa owelena ulcznego przy ul. Marca Polo we Wroc awu ul. Marca Polo, Wroc aw nwesor Zarz d Dr g Urzymana Masa ul. D uga 49, Wroc aw mœ, nazwsko, uprawnena daa podps obrze e beonowe 8x30 cm mgr n. Macej Ko uchowsk projekan upr. nr 269/DO/10 awa beonowa C12/15 gr. 10 cm sadum: PROJEKT WYKONAWCZY skala: 1:25 bran a: DROGOWA rysunek nr: PWD PRAWA AUTORSKIE ZASTRZEflONE. KOPIOWANIE BEZ ZGODY AUTORA ZABRONIONE

21 SCHEMAT PRZEKROJU POPRZECZNEGO C-C ODBUDOWY NAWIERZCHNI TRAWNIKA SCHEMAT PRZEKROJU POPRZECZNEGO D-D ODBUDOWY NAWIERZCHNI CHODNIKA (NAWIERZCHNIA Z KOSTKI BETONOWEJ-REJON SKRZYflOWANIA Z UL. KOLUMBA) humus gr. 15 cm zasypka wykopu beonowa koska brukowa ( z odzysku) gr. 8 cm 140 ma kamenny 0/10 gr. 4 cm podbudowa z kruszywa amanego 0/31,5 sab. mech. gr. 12 cm wzmocnene pod o a - sablzacja Rm=2.5Mpa gr. 10 cm zasypka wykopu cm 40 Tama osrzegawcza koloru nebeskego 40 70cm Obszar poencjalnych kln w od amu zagœszczanych wraz z zasypk z wykopu Projekowany kabel owelena drogowego wg czesc nsalacyjnej 30 Tama osrzegawcza koloru nebeskego Projekowana podsypka wg czœc nsalacyjnej gr. 10cm Obszar poencjalnych kln w od amu zagœszczanych wraz z zasypk z wykopu Projekowany kabel owelena drogowego wg czesc nsalacyjnej UWAGA! 1. Zasypka wykopu-grun spe naj cy wymagana pod o a G1 zagœszczany warswam 20cm 2. Uk ad warsw w ramach odbudowy (przekr j D-D) przyjœy na podsawe zrealzowanego projeku przebudowy ul. Marca Polo(rejon osedla Olmpa Por) Projekowana podsypka wg czœc nsalacyjnej gr. 10cm SYSTEMY STEROWANIA OWIETLENIEM ULICZNYM yu rysunku Rabb Sp. z o.o. ul. Krakowska Wroc aw e-mal.: elekryczny@rabb.pl el / fax.: / SCHEMAT ODTWORZENIA NAWIERZCHNI PO ROBOTACH BUDOWLANYCH nwesycja Budowa owelena ulcznego przy ul. Marca Polo we Wroc awu adres nwesycj ul. Marca Polo, Wroc aw nwesor Zarz d Dr g Urzymana Masa ul. D uga 49, Wroc aw mœ, nazwsko, uprawnena daa podps mgr n. Macej Ko uchowsk projekan upr. nr 269/DO/10 sadum: PROJEKT WYKONAWCZY skala: 1:25 bran a: DROGOWA rysunek nr: PWD PRAWA AUTORSKIE ZASTRZEflONE. KOPIOWANIE BEZ ZGODY AUTORA ZABRONIONE
