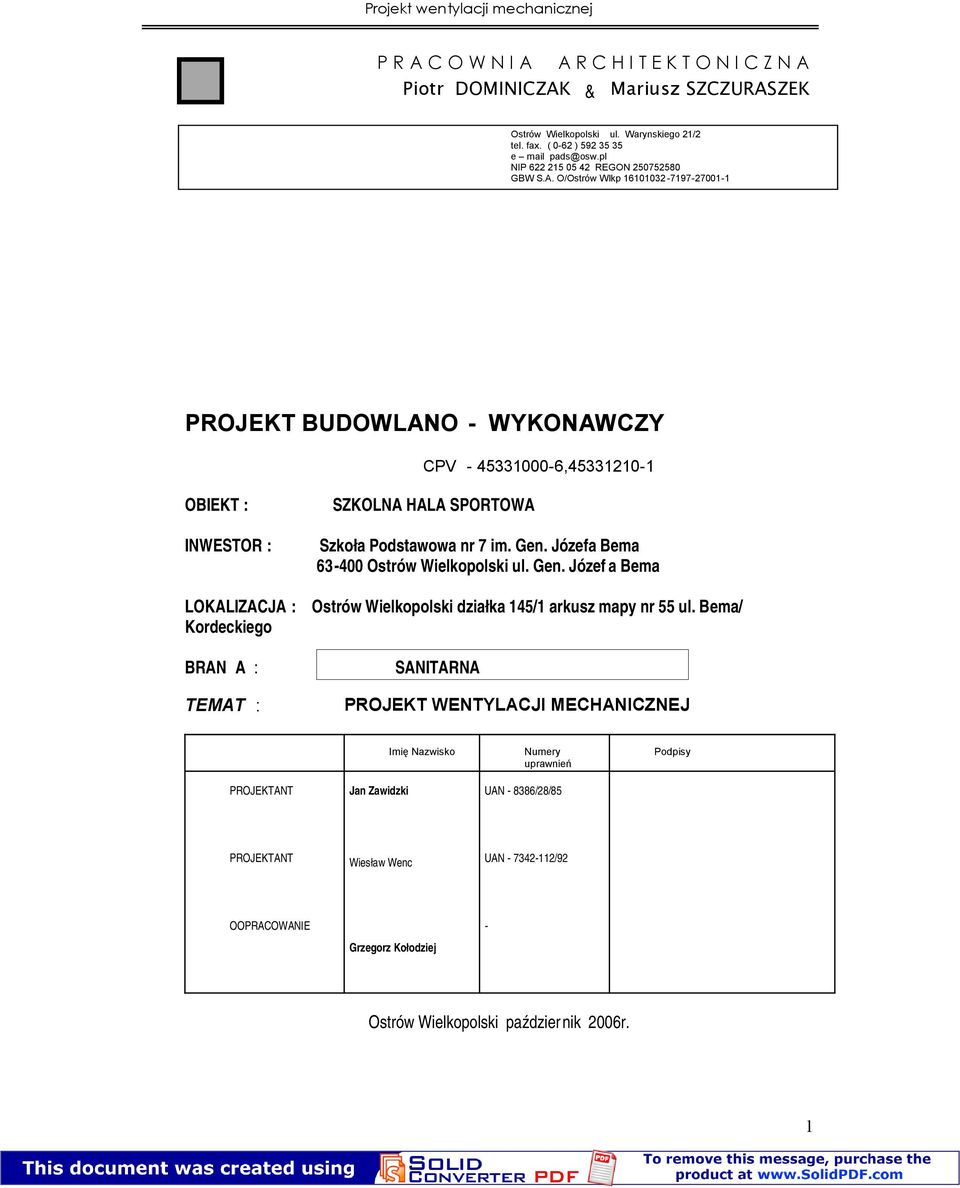

1 & Ostrów Wielkopolski ul. Warynskiego 21/2 tel. fax. ( 0-62 ) e mail pads@osw.pl NIP REGON GBW S.A. O/Ostrów Wlkp PROJEKT BUDOWLANO - WYKONAWCZY CPV , OBIEKT : INWESTOR : SZKOLNA HALA SPORTOWA Szkoła Podstawowa nr 7 im. Gen. Józefa Bema Ostrów Wielkopolski ul. Gen. Józef a Bema LOKALIZACJA : Ostrów Wielkopolski działka 145/1 arkusz mapy nr 55 ul. Bema/ Kordeckiego BRANŻA : TEMAT : SANITARNA PROJEKT WENTYLACJI MECHANICZNEJ Imię Nazwisko Numery uprawnień Podpisy PROJEKTANT Jan Zawidzki UAN /28/85 PROJEKTANT Wiesław Wenc UAN /92 OOPRACOWANIE Grzegorz Kołodziej - Ostrów Wielkopolski paździer nik 2006r. 1

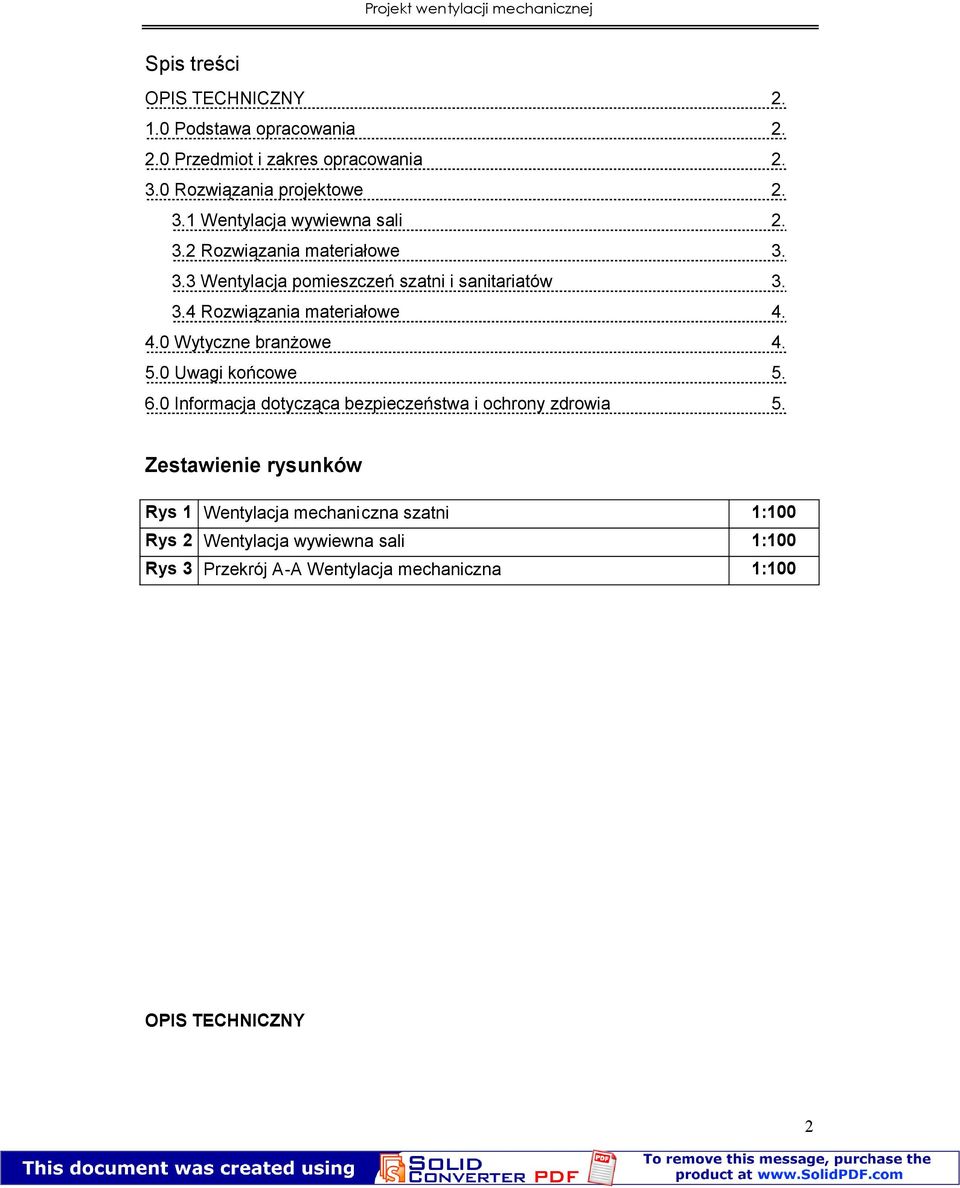

2 Spis treści OPIS TECHNICZNY Podstawa opracowania Przedmiot i zakres opracowania Rozwiązania projektowe Wentylacja wywiewna sali Rozwiązania materiałowe Wentylacja pomieszczeń szatni i sanitariatów Rozwiązania materiałowe Wytyczne branżowe Uwagi końcowe Informacja dotycząca bezpieczeństwa i ochrony zdrowia 5. Zestawienie rysunków Rys 1 Wentylacja mechaniczna szatni 1:100 Rys 2 Wentylacja wywiewna sali 1:100 Rys 3 Przekrój A-A Wentylacja mechaniczna 1:100 OPIS TECHNICZNY 2

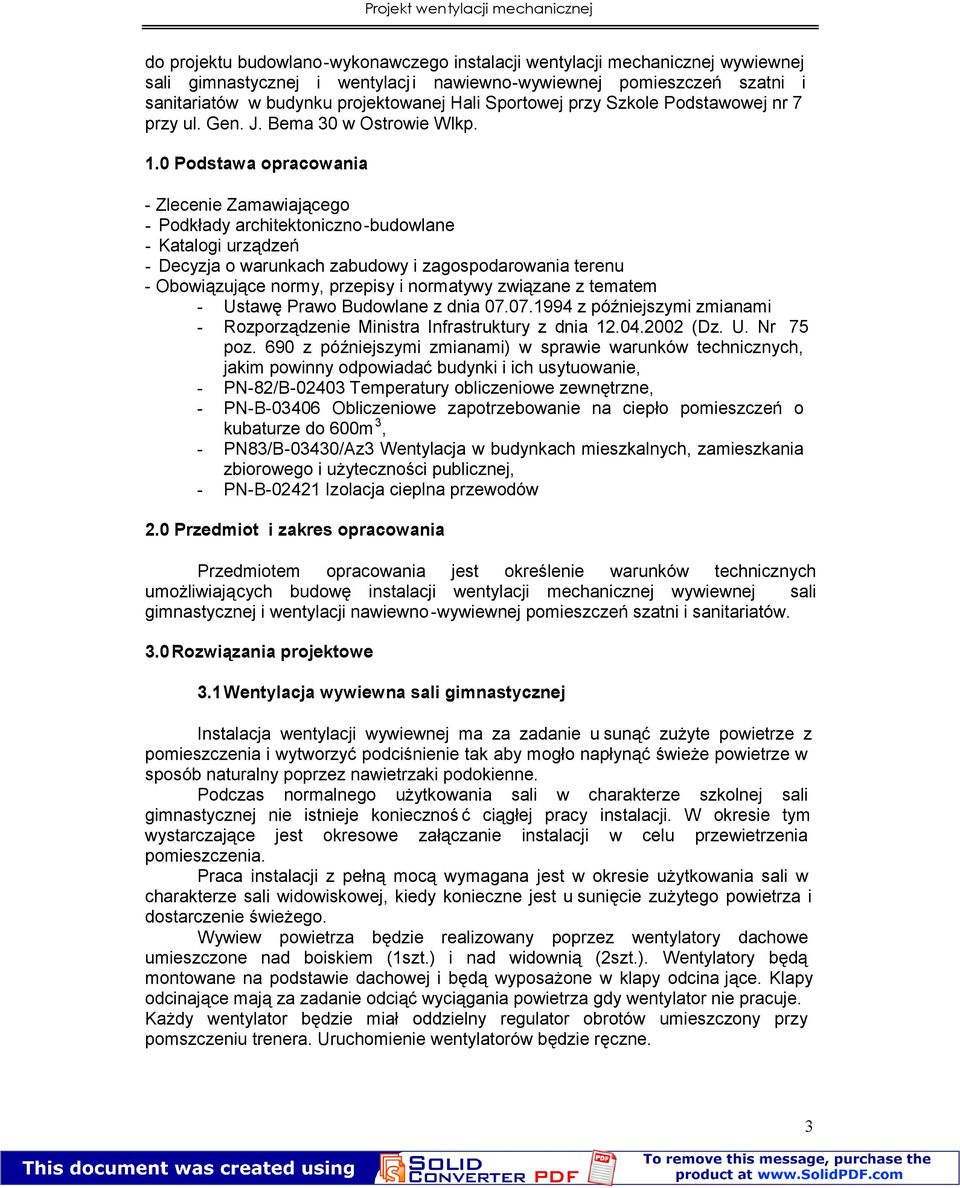

3 do projektu budowlano-wykonawczego instalacji wentylacji mechanicznej wywiewnej sali gimnastycznej i wentylacj i nawiewno-wywiewnej pomieszczeń szatni i sanitariatów w budynku projektowanej Hali Sportowej przy Szkole Podstawowej nr 7 przy ul. Gen. J. Bema 30 w Ostrowie Wlkp. 1.0 Podstawa opracowania - Zlecenie Zamawiającego - Podkłady architektoniczno-budowlane - Katalogi urządzeń - Decyzja o warunkach zabudowy i zagospodarowania terenu - Obowiązujące normy, przepisy i normatywy związane z tematem - Ustawę Prawo Budowlane z dnia z późniejszymi zmianami - Rozporządzenie Ministra Infrastruktury z dnia (Dz. U. Nr 75 poz. 690 z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, - PN-82/B Temperatury obliczeniowe zewnętrzne, - PN-B Obliczeniowe zapotrzebowanie na ciepło pomieszczeń o kubaturze do 600m 3, - PN83/B-03430/Az3 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, - PN-B Izolacja cieplna przewodów 2.0 Przedmiot i zakres opracowania Przedmiotem opracowania jest określenie warunków technicznych umożliwiających budowę instalacji wentylacji mechanicznej wywiewnej sali gimnastycznej i wentylacji nawiewno -wywiewnej pomieszczeń szatni i sanitariatów. 3.0 Rozwiązania projektowe 3.1 Wentylacja wywiewna sali gimnastycznej Instalacja wentylacji wywiewnej ma za zadanie u sunąć zużyte powietrze z pomieszczenia i wytworzyć podciśnienie tak aby mogło napłynąć świeże powietrze w sposób naturalny poprzez nawietrzaki podokienne. Podczas normalnego użytkowania sali w charakterze szkolnej sali gimnastycznej nie istnieje koniecznoś ć ciągłej pracy instalacji. W okresie tym wystarczające jest okresowe załączanie instalacji w celu przewietrzenia pomieszczenia. Praca instalacji z pełną mocą wymagana jest w okresie użytkowania sali w charakterze sali widowiskowej, kiedy konieczne jest u sunięcie zużytego powietrza i dostarczenie świeżego. Wywiew powietrza będzie realizowany poprzez wentylatory dachowe umieszczone nad boiskiem (1szt.) i nad widownią (2szt.). Wentylatory będą montowane na podstawie dachowej i będą wyposażone w klapy odcina jące. Klapy odcinające mają za zadanie odciąć wyciągania powietrza gdy wentylator nie pracuje. Każdy wentylator będzie miał oddzielny regulator obrotów umieszczony przy pomszczeniu trenera. Uruchomienie wentylatorów będzie ręczne. 3

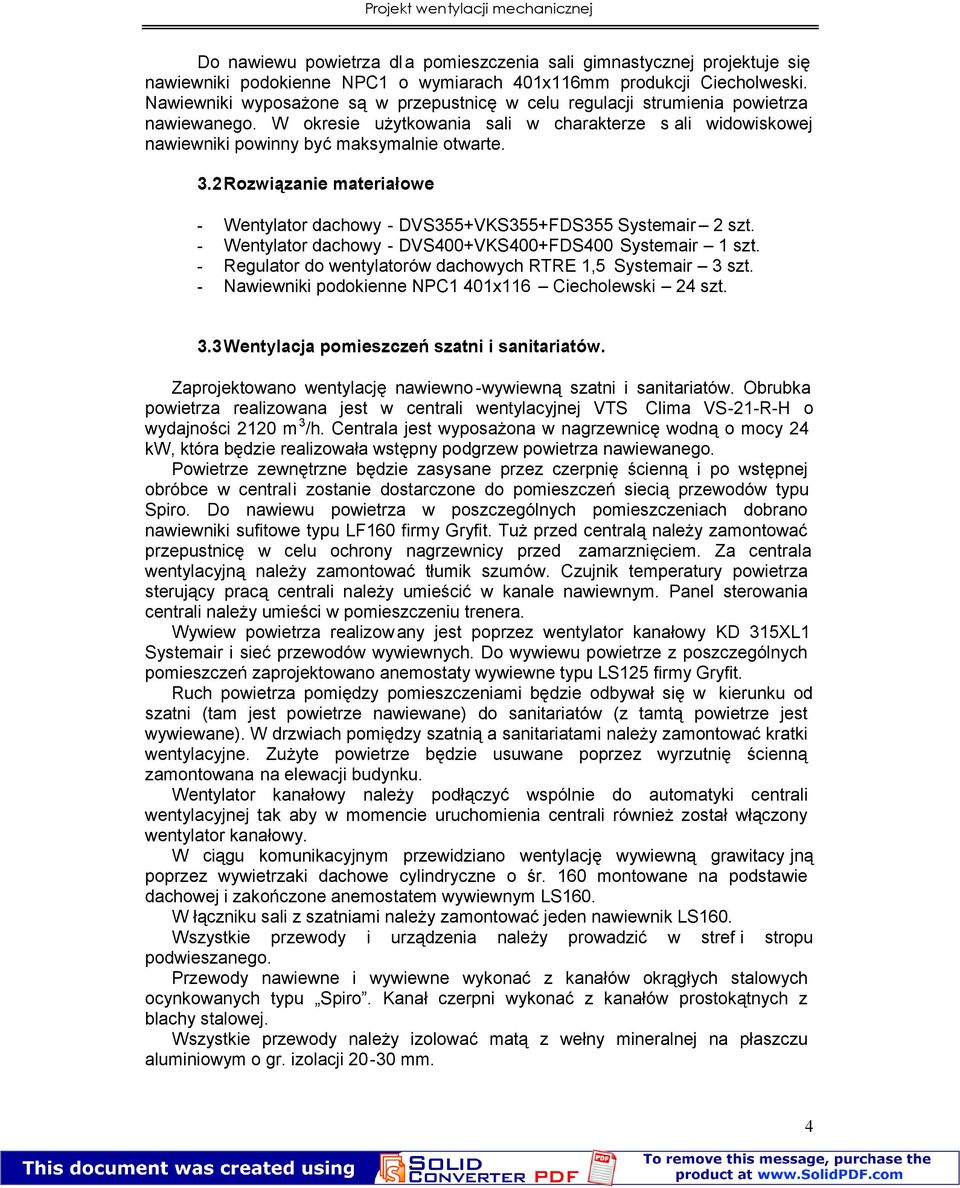

4 Do nawiewu powietrza dl a pomieszczenia sali gimnastycznej projektuje się nawiewniki podokienne NPC1 o wymiarach 401x116mm produkcji Ciecholweski. Nawiewniki wyposażone są w przepustnicę w celu regulacji strumienia powietrza nawiewanego. W okresie użytkowania sali w charakterze s ali widowiskowej nawiewniki powinny być maksymalnie otwarte. 3.2 Rozwiązanie materiałowe - Wentylator dachowy - DVS355+VKS355+FDS355 Systemair 2 szt. - Wentylator dachowy - DVS400+VKS400+FDS400 Systemair 1 szt. - Regulator do wentylatorów dachowych RTRE 1,5 Systemair 3 szt. - Nawiewniki podokienne NPC1 401x116 Ciecholewski 24 szt. 3.3 Wentylacja pomieszczeń szatni i sanitariatów. Zaprojektowano wentylację nawiewno -wywiewną szatni i sanitariatów. Obrubka powietrza realizowana jest w centrali wentylacyjnej VTS Clima VS-21-R-H o wydajności 2120 m 3 /h. Centrala jest wyposażona w nagrzewnicę wodną o mocy 24 kw, która będzie realizowała wstępny podgrzew powietrza nawiewanego. Powietrze zewnętrzne będzie zasysane przez czerpnię ścienną i po wstępnej obróbce w centrali zostanie dostarczone do pomieszczeń siecią przewodów typu Spiro. Do nawiewu powietrza w poszczególnych pomieszczeniach dobrano nawiewniki sufitowe typu LF160 firmy Gryfit. Tuż przed centralą należy zamontować przepustnicę w celu ochrony nagrzewnicy przed zamarznięciem. Za centrala wentylacyjną należy zamontować tłumik szumów. Czujnik temperatury powietrza sterujący pracą centrali należy umieścić w kanale nawiewnym. Panel sterowania centrali należy umieści w pomieszczeniu trenera. Wywiew powietrza realizow any jest poprzez wentylator kanałowy KD 315XL1 Systemair i sieć przewodów wywiewnych. Do wywiewu powietrze z poszczególnych pomieszczeń zaprojektowano anemostaty wywiewne typu LS125 firmy Gryfit. Ruch powietrza pomiędzy pomieszczeniami będzie odbywał się w kierunku od szatni (tam jest powietrze nawiewane) do sanitariatów (z tamtą powietrze jest wywiewane). W drzwiach pomiędzy szatnią a sanitariatami należy zamontować kratki wentylacyjne. Zużyte powietrze będzie usuwane poprzez wyrzutnię ścienną zamontowana na elewacji budynku. Wentylator kanałowy należy podłączyć wspólnie do automatyki centrali wentylacyjnej tak aby w momencie uruchomienia centrali również został włączony wentylator kanałowy. W ciągu komunikacyjnym przewidziano wentylację wywiewną grawitacy jną poprzez wywietrzaki dachowe cylindryczne o śr. 160 montowane na podstawie dachowej i zakończone anemostatem wywiewnym LS160. W łączniku sali z szatniami należy zamontować jeden nawiewnik LS160. Wszystkie przewody i urządzenia należy prowadzić w stref i stropu podwieszanego. Przewody nawiewne i wywiewne wykonać z kanałów okrągłych stalowych ocynkowanych typu Spiro. Kanał czerpni wykonać z kanałów prostokątnych z blachy stalowej. Wszystkie przewody należy izolować matą z wełny mineralnej na płaszczu aluminiowym o gr. izolacji mm. 4

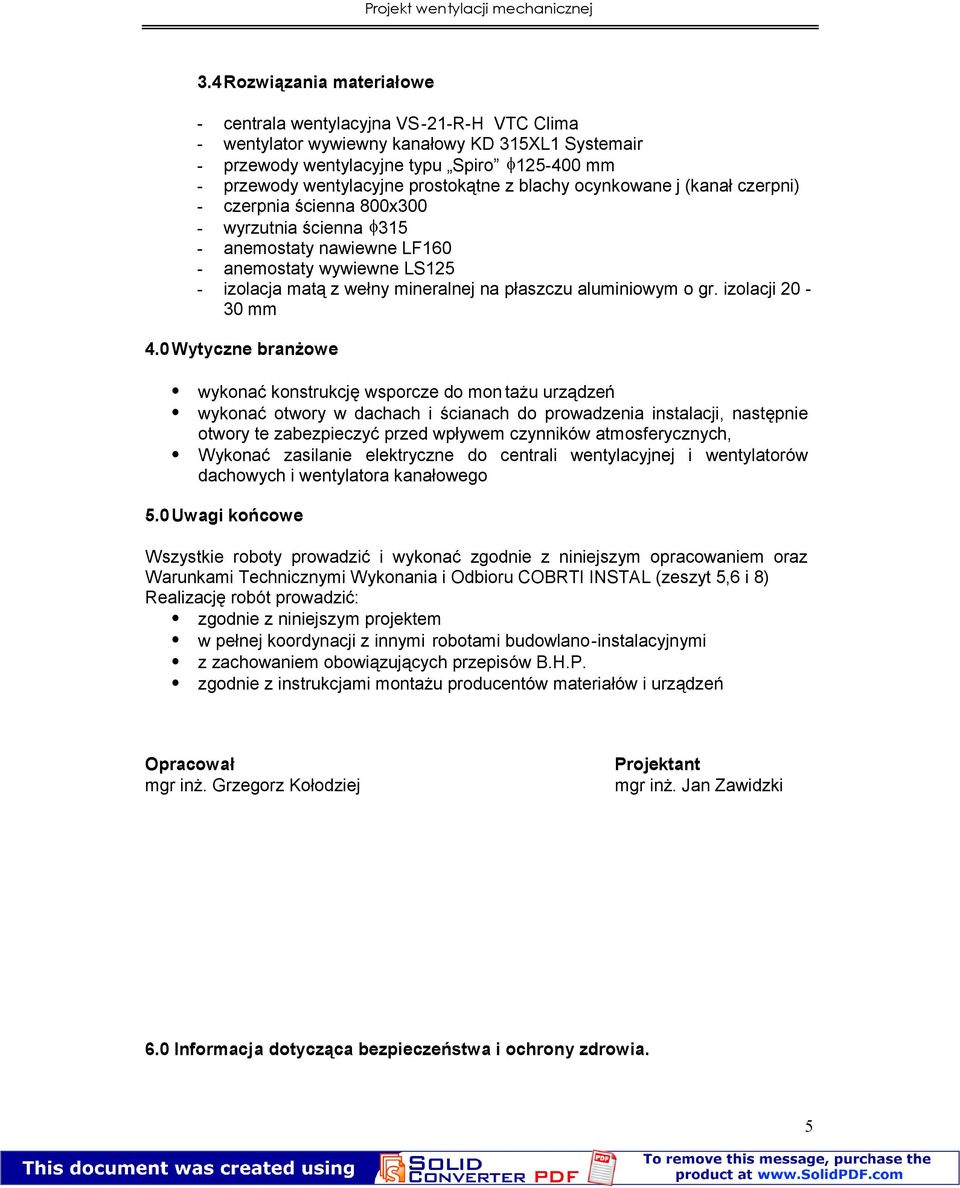

5 3.4 Rozwiązania materiałowe - centrala wentylacyjna VS-21-R-H VTC Clima - wentylator wywiewny kanałowy KD 315XL1 Systemair - przewody wentylacyjne typu Spiro mm - przewody wentylacyjne prostokątne z blachy ocynkowane j (kanał czerpni) - czerpnia ścienna 800x300 - wyrzutnia ścienna anemostaty nawiewne LF160 - anemostaty wywiewne LS125 - izolacja matą z wełny mineralnej na płaszczu aluminiowym o gr. izolacji mm 4.0 Wytyczne branżowe wykonać konstrukcję wsporcze do mon tażu urządzeń wykonać otwory w dachach i ścianach do prowadzenia instalacji, następnie otwory te zabezpieczyć przed wpływem czynników atmosferycznych, Wykonać zasilanie elektryczne do centrali wentylacyjnej i wentylatorów dachowych i wentylatora kanałowego 5.0 Uwagi końcowe Wszystkie roboty prowadzić i wykonać zgodnie z niniejszym opracowaniem oraz Warunkami Technicznymi Wykonania i Odbioru COBRTI INSTAL (zeszyt 5,6 i 8) Realizację robót prowadzić: zgodnie z niniejszym projektem w pełnej koordynacji z innymi robotami budowlano-instalacyjnymi z zachowaniem obowiązujących przepisów B.H.P. zgodnie z instrukcjami montażu producentów materiałów i urządzeń Opracował mgr inż. Grzegorz Kołodziej Projektant mgr inż. Jan Zawidzki 6.0 Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 5

6 Obiekt: Hala Sportowa przy Szkole Podstawowej nr 7 Inwestor: Szkoła Podstawowa nr 7 ul. Gen. J. Bema 30 Projektant: Wiesław Wenc Ostrów Wielkopolski ul. Grawerska Jan Zawidzki Ostrów Wielkopolski ul. Wyspiańskiego Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Inwestycja polega na budowie szkolnej hali widowiskowo -sportowej. Zakres robót sanitarnych obejmuje: A. przyłączenie wody do obiektu projektowego B. odprowadzenie wód deszczowych do istniejącej sieci kanalizacji deszczowej biegnącej w ulicy Kordeckiego. 1. odprowadzenie wody opadowej z dachów poprzez rury spustowe i wewnętrzną sieć kanalizacji deszczowej. 2. odprowadzenie wody odpadowej z powierzchni utwardzonej przez wpusty deszczowe. C. kanalizacji sanitarnej z odprowadzeniem do instalacji sieci kanalizacji sanitarnej znajdującej się na terenie działki inwestora, D. wewnętrzną instalację wodno-kanalizacyjną, centralnego ogrzewania i went ylacji mechanicznej w projektowanym budynku, Kolejność robót określona zostanie w fazie realizacji wykonania obiektu. 2. Wykaz istniejących obiektów budowlanych. Na terenie w którym prowadzona będzie inwestycja istnieje budynek szkolny z małą salą sportową. 3. Wskazanie elementów zagospodarowania działki i terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na przedmiotowej budowie będą występować roboty budowlane wymienione w art. 21a ust. 2 ustawy z dnia 7 lipca 1994r. Prawo budowlane, tj. stwarzające ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi: a. roboty ziemne (w czasie wykonywania wykopów). Należy przestrzegać odpowiednich odległości od wykopu, bezpiecznego nachylenia ścian a także uwzględniać zejście (wejście) do wykop u (zgodnie z Dz.U ). 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określających skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. Nie przewiduje się dodatkowych (poza wyszczególnio nymi) szczególnych zagrożeń podczas realizacji robót, należy zachować ogólne zasady BHP. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Budowa realizowana będzie przez wykwalifik owaną firmę budowlaną zatrudniającą pracowników przeszkolonych pod względem BHP. 6. Wskazania środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w sferach szczególnego zagrożenia zdrowia lu b w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Należy zapewnić bezpieczny przebieg dróg i dojść na terenie budowy. Projektant: 6

7

8

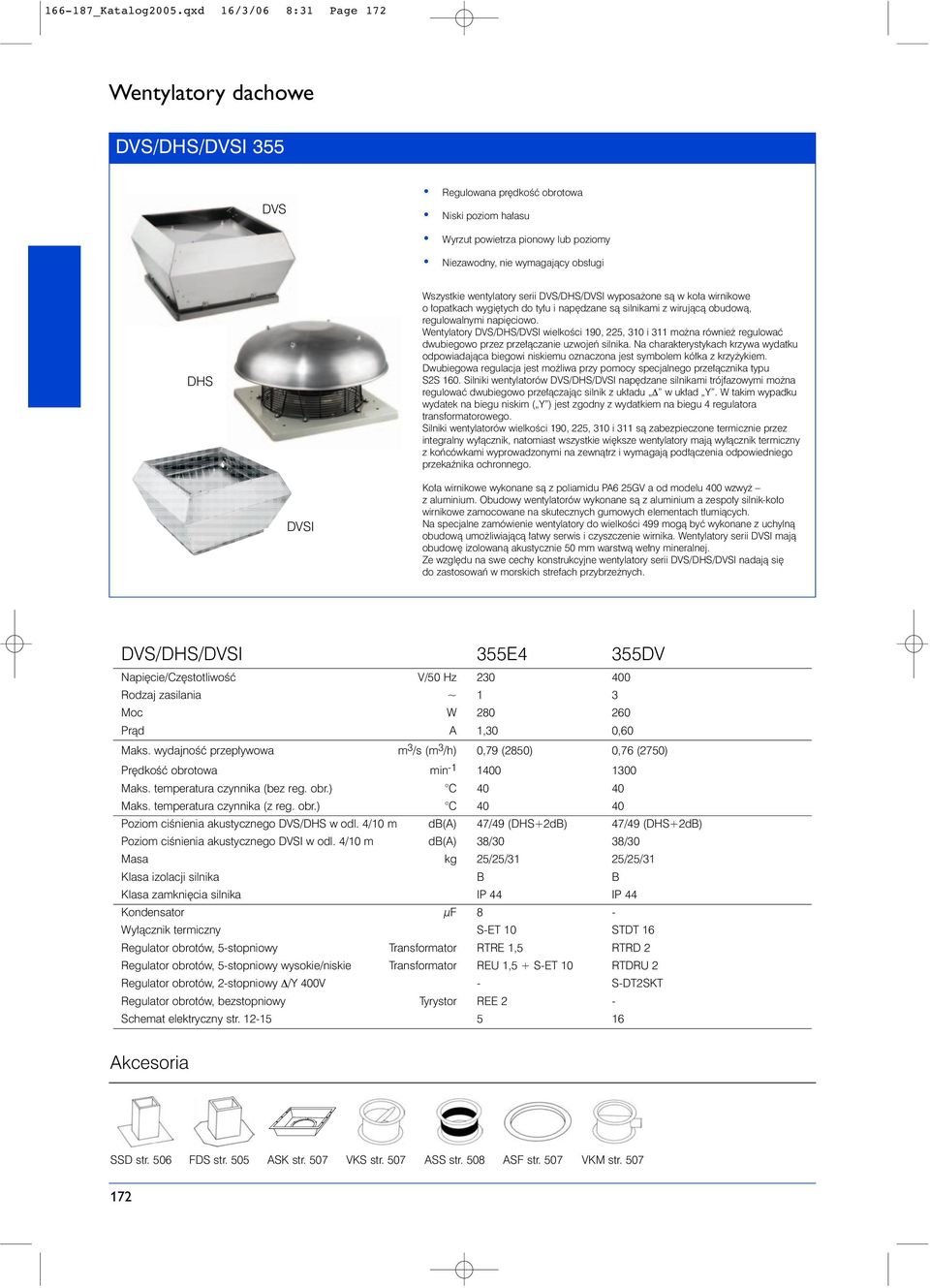

9 _Katalog2005.qxd 16/3/06 8:31 Page 172 Wentylatory dachowe DVS/DHS/DVSI 355 DVS Regulowana pr dkoêç obrotowa Niski poziom ha asu Wyrzut powietrza pionowy lub poziomy Niezawodny, nie wymagajàcy obs ugi DHS Wszystkie wentylatory serii DVS/DHS/DVSI wyposa one sà w ko a wirnikowe o opatkach wygi tych do ty u i nap dzane sà silnikami z wirujàcà obudowà, regulowalnymi napi ciowo. Wentylatory DVS/DHS/DVSI wielkoêci 190, 225, 310 i 311 mo na równie regulowaç dwubiegowo przez prze àczanie uzwojeƒ silnika. Na charakterystykach krzywa wydatku odpowiadajàca biegowi niskiemu oznaczona jest symbolem kó ka z krzy ykiem. Dwubiegowa regulacja jest mo liwa przy pomocy specjalnego prze àcznika typu S2S 160. Silniki wentylatorów DVS/DHS/DVSI nap dzane silnikami trójfazowymi mo na regulowaç dwubiegowo prze àczajàc silnik z uk adu w uk ad Y. W takim wypadku wydatek na biegu niskim ( Y ) jest zgodny z wydatkiem na biegu 4 regulatora transformatorowego. Silniki wentylatorów wielkoêci 190, 225, 310 i 311 sà zabezpieczone termicznie przez integralny wy àcznik, natomiast wszystkie wi ksze wentylatory majà wy àcznik termiczny z koƒcówkami wyprowadzonymi na zewnàtrz i wymagajà pod àczenia odpowiedniego przekaênika ochronnego. DVSI Ko a wirnikowe wykonane sà z poliamidu PA6 25GV a od modelu 400 wzwy z aluminium. Obudowy wentylatorów wykonane sà z aluminium a zespo y silnik-ko o wirnikowe zamocowane na skutecznych gumowych elementach t umiàcych. Na specjalne zamówienie wentylatory do wielkoêci 499 mogà byç wykonane z uchylnà obudowà umo liwiajàcà atwy serwis i czyszczenie wirnika. Wentylatory serii DVSI majà obudow izolowanà akustycznie 50 mm warstwà we ny mineralnej. Ze wzgl du na swe cechy konstrukcyjne wentylatory serii DVS/DHS/DVSI nadajà si do zastosowaƒ w morskich strefach przybrze nych. DVS/DHS/DVSI 355E4 355DV Napi cie/cz stotliwoêç V/50 Hz Rodzaj zasilania ~ 1 3 Moc W Pràd A 1,30 0,60 Maks. wydajnoêç przep ywowa m 3 /s (m 3 /h) 0,79 (2850) 0,76 (2750) Pr dkoêç obrotowa min Maks. temperatura czynnika (bez reg. obr.) C Maks. temperatura czynnika (z reg. obr.) C Poziom ciênienia akustycznego DVS/DHS w odl. 4/10 m db(a) 47/49 (DHS+2dB) 47/49 (DHS+2dB) Poziom ciênienia akustycznego DVSI w odl. 4/10 m db(a) 38/30 38/30 Masa kg 25/25/31 25/25/31 Klasa izolacji silnika B B Klasa zamkni cia silnika IP 44 IP 44 Kondensator µf 8 - Wy àcznik termiczny S-ET 10 STDT 16 Regulator obrotów, 5-stopniowy Transformator RTRE 1,5 RTRD 2 Regulator obrotów, 5-stopniowy wysokie/niskie Transformator REU 1,5 + S-ET 10 RTDRU 2 Regulator obrotów, 2-stopniowy /Y 400V - S-DT2SKT Regulator obrotów, bezstopniowy Tyrystor REE 2 - Schemat elektryczny str Akcesoria SSD str. 506 FDS str. 505 ASK str. 507 VKS str. 507 ASS str. 508 ASF str. 507 VKM str

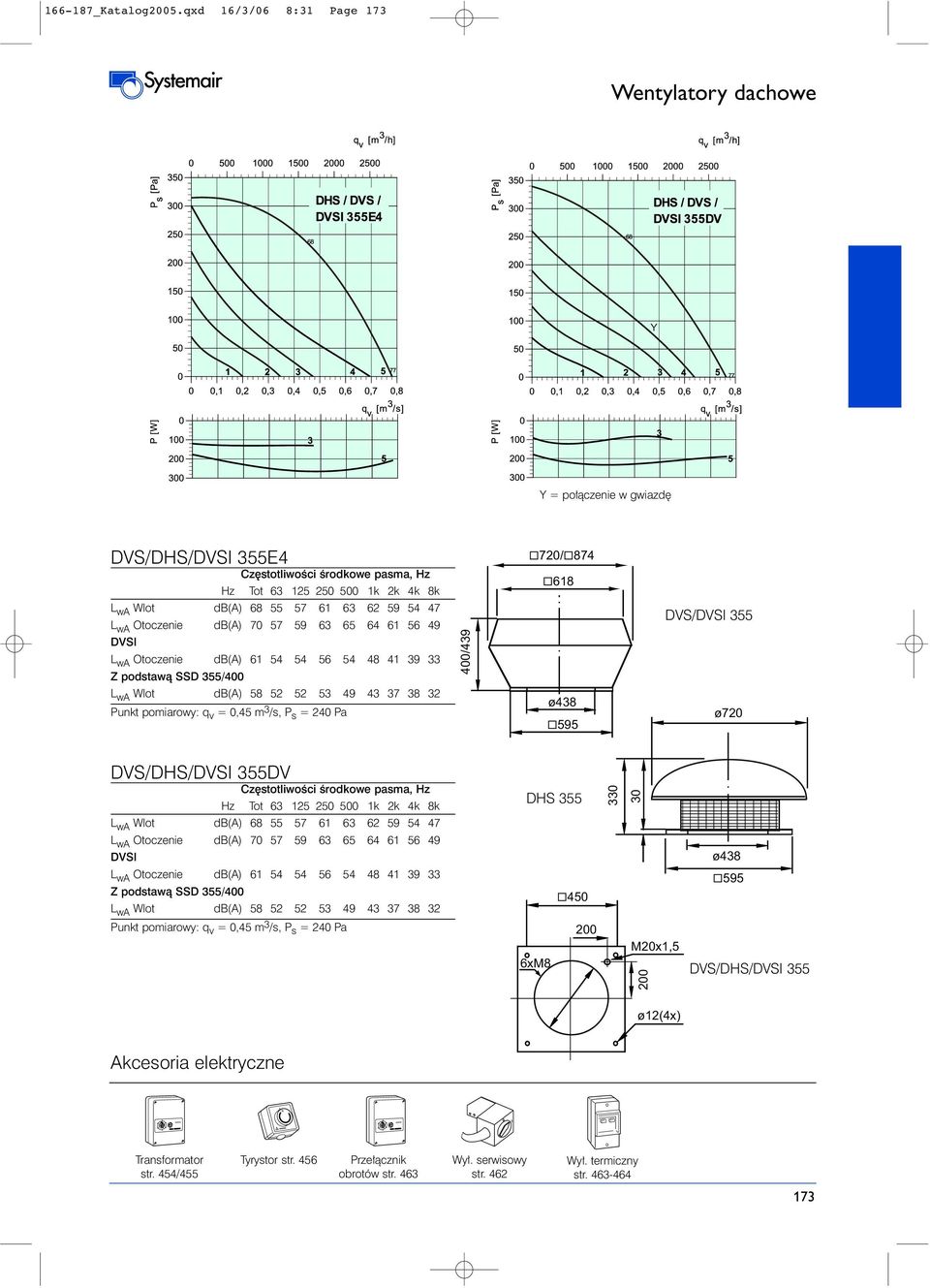

10 _Katalog2005.qxd 16/3/06 8:31 Page 173 Wentylatory dachowe Y Y = po àczenie w gwiazd DVS/DHS/DVSI 355E4 Cz stotliwoêci Êrodkowe pasma, Hz Hz Tot k 2k 4k 8k 720/ L wa Wlot db(a) L wa Otoczenie db(a) DVSI L wa Otoczenie db(a) Z podstawà SSD 355/ /439 DVS/DVSI 355 L wa Wlot db(a) Punkt pomiarowy: q v = 0,45 m 3 /s, P s = 240 Pa ø ø720 DVS/DHS/DVSI 355DV Cz stotliwoêci Êrodkowe pasma, Hz Hz Tot k 2k 4k 8k L wa Wlot db(a) L wa Otoczenie db(a) DVSI L wa Otoczenie db(a) Z podstawà SSD 355/4 00 L wa Wlot db(a) Punkt pomiarowy: q v = 0,45 m 3 /s, P s = 240 Pa DHS M20x1,5 6xM8 200 ø DVS/DHS/DVSI 355 ø12(4x) Akcesoria elektryczne Transformator str. 454/455 Tyrystor str. 456 Prze àcznik obrotów str. 463 Wy. serwisowy str. 462 Wy. termiczny str

11 _Katalog2005.qxd 16/3/06 8:31 Page 174 Wentylatory dachowe DVS/DHS/DVSI 400 DVS Regulowana pr dkoêç obrotowa Niski poziom ha asu Wyrzut powietrza pionowy lub poziomy Niezawodny, nie wymagajàcy obs ugi DHS Wszystkie wentylatory serii DVS/DHS/DVSI wyposa one sà w ko a wirnikowe o opatkach wygi tych do ty u i nap dzane sà silnikami z wirujàcà obudowà, regulowalnymi napi ciowo. Wentylatory DVS/DHS/DVSI wielkoêci 190, 225, 310 i 311 mo na równie regulowaç dwubiegowo przez prze àczanie uzwojeƒ silnika. Na charakterystykach krzywa wydatku odpowiadajàca biegowi niskiemu oznaczona jest symbolem kó ka z krzy ykiem. Dwubiegowa regulacja jest mo liwa przy pomocy specjalnego prze àcznika typu S2S 160. Silniki wentylatorów DVS/DHS/DVSI nap dzane silnikami trójfazowymi mo na regulowaç dwubiegowo prze àczajàc silnik z uk adu w uk ad Y. W takim wypadku wydatek na biegu niskim ( Y ) jest zgodny z wydatkiem na biegu 4 regulatora transformatorowego. Silniki wentylatorów wielkoêci 190, 225, 310 i 311 sà zabezpieczone termicznie przez integralny wy àcznik, natomiast wszystkie wi ksze wentylatory majà wy àcznik termiczny z koƒcówkami wyprowadzonymi na zewnàtrz i wymagajà pod àczenia odpowiedniego przekaênika ochronnego. DVSI Ko a wirnikowe wykonane sà z poliamidu PA6 25GV a od modelu 400 wzwy z aluminium. Obudowy wentylatorów wykonane sà z aluminium a zespo y silnik-ko o wirnikowe zamocowane na skutecznych gumowych elementach t umiàcych. Na specjalne zamówienie wentylatory do wielkoêci 499 mogà byç wykonane z uchylnà obudowà umo liwiajàcà atwy serwis i czyszczenie wirnika. Wentylatory serii DVSI majà obudow izolowanà akustycznie 50 mm warstwà we ny mineralnej. Ze wzgl du na swe cechy konstrukcyjne wentylatory serii DVS/DHS/DVSI nadajà si do zastosowaƒ w morskich strefach przybrze nych. DVS/DHS/DVSI 400E4 400E6 Napi cie/cz stotliwoêç V/50 Hz Rodzaj zasilania ~ 1 1 Moc W Pràd A 2,10 0,75 Maks. wydajnoêç przep ywowa m 3 /s (m 3 /h) 1,06 (3800) 0,78 (2800) Pr dkoêç obrotowa min Maks. temperatura czynnika (bez reg. obr.) C Maks. temperatura czynnika (z reg. obr.) C Poziom ciênienia akustycznego DVS/DHS w odl. 4/10 m db(a) 51/53 (DHS+2dB) 43/35 (DHS+2dB) Poziom ciênienia akustycznego DVSI w odl. 4/10 m db(a) 42/34 34/26 Masa kg 29/29/35 25/25/31 Klasa izolacji silnika F F Klasa zamkni cia silnika IP 54 IP 54 Kondensator µf 10 5 Wy àcznik termiczny S-ET 10 S-ET 10 Regulator obrotów, 5-stopniowy Transformator RTRE 3 RTRE 1,5 Regulator obrotów, 5-stopniowy wysokie/niskie Transformator REU 3 + S-ET 10 REU 1,5 + S-ET 10 Regulator obrotów, bezstopniowy Tyrystor REE 4 REE 1 Schemat elektryczny str Akcesoria SSD str. 506 FDS str. 505 ASK str. 507 VKS str. 507 ASS str. 508 ASF str. 507 VKM str

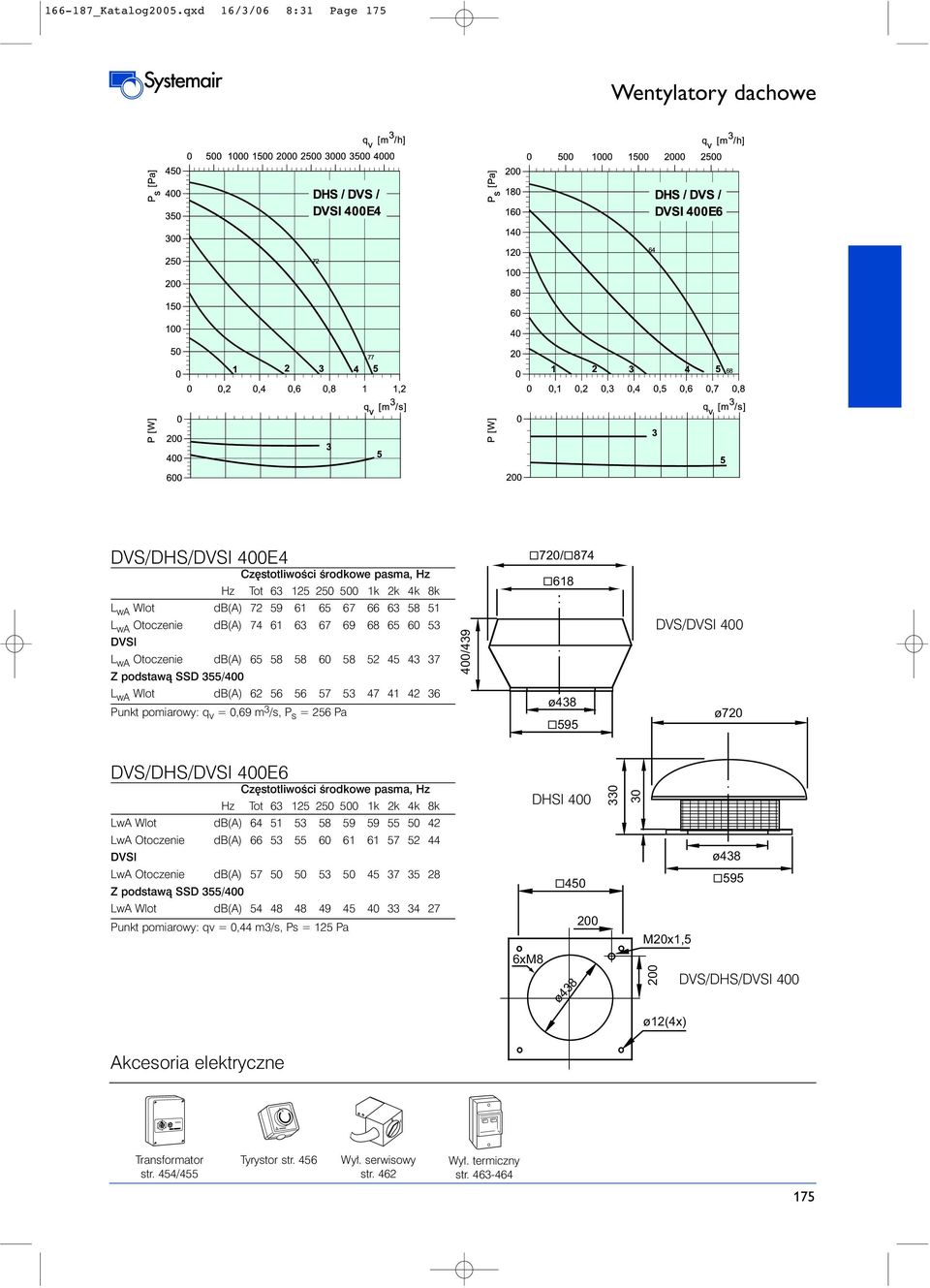

12 _Katalog2005.qxd 16/3/06 8:31 Page 175 Wentylatory dachowe DVS/DHS/DVSI 400E4 Cz stotliwoêci Êrodkowe pasma, Hz Hz Tot k 2k 4k 8k 720/ L wa Wlot db(a) L wa Otoczenie db(a) DVSI L wa Otoczenie db(a) Z podstawà SSD 355/ /439 DVS/DVSI 400 L wa Wlot db(a) Punkt pomiarowy: q v = 0,69 m 3 /s, P s = 256 Pa ø ø720 DVS/DHS/DVSI 400E6 Cz stotliwoêci Êrodkowe pasma, Hz Hz Tot k 2k 4k 8k LwA Wlot db(a) LwA Otoczenie db(a) DVSI LwA Otoczenie db(a) Z podstawà SSD 355/400 LwA Wlot db(a) Punkt pomiarowy: qv = 0,44 m3/s, Ps = 125 Pa 6xM8 DHSI ø M20x1,5 ø DVS/DHS/DVSI 400 ø12(4x) Akcesoria elektryczne Transformator str. 454/455 Tyrystor str. 456 Wy. serwisowy str. 462 Wy. termiczny str
