Wentylatory promieniowe jednowlotowe PRF

Transkrypt

1 Charakterystyka wykonane z tworzywa wykonane z wytrzymałego tworzywa zostały opracowane specjalnie do wyciągu powietrza zawierającego gazy powodujące korozję lub inne agresywne związki chemiczne. Zastosowanie: w instalacjach medycznych, spożywczych, przemyśle elektrycznym i chemicznym. promieniowe jednowlotowe PRF Obudowa Obudowa wentylatora, wykonana z PE polietylenu zgrzewanego termicznie, jest odporna na promieniowanie UV oraz całkowicie wodoodporna. Wentylator jest dostępny w różnych rozmiarach z króćcami podłączeniowymi od ø mm. Pozycja obudowy wentylatora może być łatwo nastawiana poprzez jej obracanie (standardowa pozycja to LG270, patrz rysunek). Podstawa silnika Podstawa z blachy galwanizowanej, malowanej proszkowo. Wentylator dachowy DVP Obudowa Obudowa wentylatora, wykonana jest z całkowicie wodoodpornego polipropylenu. Wyrzut pionowy, jednowlotowy, łopatki wirnika wygięte do tyłu wykonane z PP. Silniki Silnik elektryczny może być regulowany poprzez przemienniki częstotliwości (falowniki). Wentylator jest dostępny w różnych rozmiarach z króćcami podłączeniowymi od mm. Wirniki Koło wirnikowe o wysokiej sprawności wykonane jest z polipropylenu. Silniki Silniki wentylatorów PRF są zabezpieczone termicznie poprzez wbudowany czujnik temperatury uzwojeń TK lub PTC (w zależności od typu wentylatora) wyprowadzony do puszki przyłączeniowej wentylatora. Ochrona termiczna wyłącznie przez zewnętrzne urządzenie dołączone do tego czujnika. PRF Wentylator wykonany z tworzywa: wydajność do 1,8 m /s, łopatki wirnika wygięte do tyłu, 1 lub -faz. DVP Wentylator dachowy wykonany z tworzywa: wydajność do 2,11 m /s, łopatki wirnika wygięte do tyłu, -faz. 262

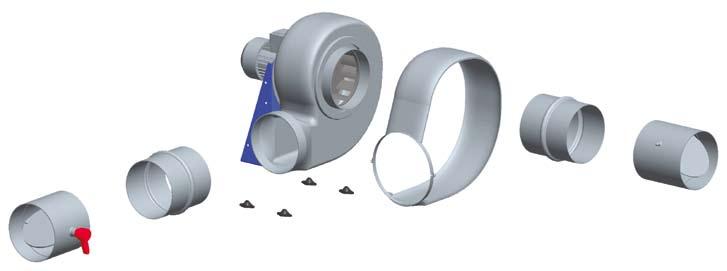

2 Przykład montażu PRF VP Obudowa ochronna ASS-P Połączenie elastyczne VKA-P Przepustnica regulacyjna SD Amortyzatory gumowe ASS-P Połączenie elastyczne VKS-P Klapa zwrotna 26

3 promieniowe PRF Zakres temperatur transportowanego czynnika od -15 C do +70 C Pojedynczy wlot, koło wirnikowe wysokiej sprawności wykonane z polipropylenu Podstawa z blachy galwanizowanej, malowanej proszkowo Łatwo dostosowywana pozycja obudowy wentylatora Akcesoria: łączniki, przepustnice, obudowy ochronne przed odłamkami Akcesoria Elektryczne REU str. 08 Szybki Dobór typu PRF zostały opracowane specjalnie do wyciągu powietrza zawierającego gazy powodujące korozję lub inne agresywne związki chemiczne. Zastosowanie: w instalacjach medycznych, spożywczych, przemyśle elektrycznym i chemicznym. Obudowa wentylatora, wykonana z PE polietylenu zgrzewanego termicznie, jest odporna na promieniowanie UV oraz całkowicie wodoodporna. Wentylator jest dostępny w różnych rozmiarach z króćcami podłączeniowymi od mm. Pozycja obudowy wentylatora może być łatwo nastawiana poprzez jej obracanie (standardowa pozycja to LG270, patrz rysunek). Silniki wentylatorów PRF są zabezpieczone termicznie poprzez wbudowany czujnik temperatury uzwojeń TK lub PTC (w zależności od typu wentylatora) wyprowadzony do puszki przyłączeniowej wentylatora. Ochrona termiczna wyłącznie przez zewnętrzne urządzenie dołączone do tego czujnika. RTRE str. 08 REV str. 25 S-ET str PRF 125D2 PFR 160D2 PRF 160D4 PRF 160E4 PRF 180D2 PRF 180DV 6407, 6491, 6945, 605, 649, PRF 180E4 PRF 200D2 PRF 200DV PRF 250D2 PRF 250DV 6497, 645, 640, 6965, Dane techniczne Nr kat PRF 125D2 160D2 IE2 160D4 160E4 180D2 IE2 180DV Napięcie/Częstotliwość V/50 Hz 400 ~ 400 ~ 400 ~ 20~ 400 ~ 400 ~ Moc W Prąd A Maks. wydajność przepływowa m /s Prędkość obrotowa min Maksymalna temperatura czynnika C w przypadku regulacji obrotów C Poziom ciśn. akustycz. w odl. m db(a) Masa kg Klasa izolacji silnika F F F F F F Klasa zamknięcia silnika IP 55 IP 55 IP 55 IP 54 IP 55 IP 54 Kondensator µf 6 Zabezpieczenie termiczne S-ET 10 STDT 16 Regulator obrotów, 5-stopniowy Transformator RTRE 1.5 RTRD 2 Regulator obrotów, 5-stop. wysokie/niskie Transformator REU 1.5 RTRDU 2 Schemat elektryczny str b Y 1b Y 1b Y 21 1b Y 1b D 264

4 promieniowe WYMIARY Akcesoria wentylacyjne L E C ASS-P str. 27 D H A SD-PRF str. 27 R N P Q PRF A C D E H L N P Q R D 125D D D4/E D E4/DV D DV D DV VKA-P str. 27 VKS-P str. 27 VP str. 27 WSD PRF str. 27 Nr kat PRF 180E4 200D2 IE2 200DV 250D2 IE2 250D4 IE2 Napięcie/Częstotliwość V/50 Hz 20~ 400 ~ 400 ~ 400 ~ 400 ~ Moc W Prąd A Maksymalna wydajność przepływowa m /s Prędkość obrotowa min Maksymalna temperatura czynnika C w przypadku regulacji obrotów C Poziom ciśn. akustycz. w odl. m db(a) Masa kg Klasa izolacji silnika F F F F F Klasa zamknięcia silnika IP 54 IP 55 IP 54 IP 55 IP 54 Kondensator µf 6 Zabezpieczenie termiczne S-ET 10 STDT 16 Regulator obrotów, 5-stopniowy Transformator RTRE 1.5 RTRD 2 Regulator obrotów 5-stop., wysokie/niskie Transformator REU 1.5 RTRDU 2 Schemat elektryczny str b Y 1b D 1b D 1b D 265

5 promieniowe CHARAKTERYSTYKI PRF 125D2 PRF 160D2 IE2 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,0725 m³/s; 589 Pa L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,205 m³/s; 877 Pa PRF 160D4 PRF 160E4 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,118 m³/s; 196 Pa L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,104 m³/s; 195 Pa PRF 180D2 IE2 PRF 180DV L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,274 m³/s; 109 Pa 266 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,17 m³/s; 221 Pa

6 promieniowe PRF 200D2 IE2 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,17 m³/s; 221 Pa L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,45 m³/s; 1576 Pa PRF 200DV PRF 250D2 IE2 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,8 m³/s; 171 Pa L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,824 m³/s; 2002 Pa PRF 250DV IE2 L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: 0,406 m³/s; 548 Pa 267

7 dachowe DVP Zakres temperatur transportowanego czynnika od -15 C do +60 C Pojedynczy wlot, koło wirnikowe wysokiej sprawności wykonane z polipropylenu Obudowa z PP odporna na warunki atmosferyczne Silnik oraz skrzynka podłączeniowa w klasie IP55 Silnik wentylatora umieszczony poza strumieniem przepływającego czynnika typu DVP zostały opracowane specjalnie do wyciągu powietrza zawierającego gazy powodujące korozję lub inne agresywne związki chemiczne. Zastosowanie: w instalacjach medycznych, spożywczych, przemyśle elektrycznym i chemicznym. Obudowa wentylatora, wykonana z PP polipropylenu jest całkowicie wodoodporna. Wentylator jest dostępny w różnych rozmiarach z króćcami podłączeniowymi od mm. Silnik elektryczny może być regulowany poprzez przemienniki częstotliwości (falowniki). Akcesoria Elektryczne STDT str. 27 S-DT2 SKT str. 25 Szybki Dobór DVP 200D 2-pole DVP 200D 4-pole DVP 250D 2-pole DVP 250D 4-pole DVP 15D 4-pole DVP 15D 8-pole 7964, 7955, 7967, 7965, 7969, DVP 400D 4-pole DVP 400D 8-pole DVP 400D-L 4-pole DVP 400D-L 8-pole 7981, 7979, 7975, Dane techniczne Nr kat DVP 200D D D D2-4 15D4-8 15D4-8 2-pole 4-pole 2-pole 4-pole 4-pole 8-pole Napięcie/Częstotliwość V/50 Hz 400 ~ 400 ~ 400 ~ 400 ~ 400 ~ 400 ~ Moc W Prąd A Maksymalna wydajność przepływowa m /s Prędkość obrotowa min Maksymalna temperatura czynnika C Poziom ciśn. akustycz. w odl. 4 m/10 m db(a) 62/54 4/5 69/61 51/4 55/47 40/2 Masa kg Klasa izolacji silnika F F F F F F Klasa zamknięcia silnika IP 55 IP 55 IP 55 IP 55 IP 55 IP 55 Schemat elektryczny str a 14a 14a 14a 14a 14a 268

8 dachowe WYMIARY øf Akcesoria wentylacyjne SSD str. 58 B A H FDS str. 58 L ød G K øm øc øe A B C D E F G H K L øm DVP x10 DVP x12 DVP x12 DVP x14 DVP 200 = SSD/FDS 10/11 DVP 250 = SSD/FDS 55/400 DVP 15 = SSD/FDS 450/500 DVP 400 = SSD/FDS 560/60 Nr kat DVP 400D D D4-8-L 400D4-8-L 4-pole 8-pole 4-pole 8-pole Napięcie/Częstotliwość V/50 Hz 400 ~ 400 ~ 400 ~ 400 ~ Moc W Prąd A Maksymalna wydajność przepływowa m /s Prędkość obrotowa min Maksymalna temperatura czynnika C Poziom ciśn. akustycz. w odl. 4 m/10 m db(a) 60/52 44/6 61/5 47/9 Masa kg Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 55 IP 55 IP 55 IP 55 Schemat elektryczny str a 14a 14a 14a 269

9 dachowe CHARAKTERYSTYKI DVP 200D2-4 2-pole DVP 200D2-4 4-pole L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,6 m³/s; 755 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,18 m³/s; 190 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,29 m³/s; 507 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,5 m³/s; 84 Pa 270

10 dachowe DVP 250D2-4 4-pole L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,54 m³/s; 1218 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,279 m³/s; 12 Pa DVP 400D4-8 4-pole L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,669 m³/s; 448 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,88 m³/s; 104 Pa 271

11 dachowe DVP 400D4-8-L 8-pole L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,564 m³/s; 594 Pa L wa Wlot L wa Otoczenie Punkt pomiarowy: 0,567 m³/s; 10 Pa 272

12 dachowe WSD PRF Osłona zewnętrzna silnika Dodatkowa osłona zewnętrzna silnika, w przypadku montażu wentylatora na zewnątrz. Wykonana z odpornego aluminium i pomalowana na kolor RAL VKS-P Klapa zwrotna Klapa zwrotna jest wykonana z PP. ØB ASS-P Połączenie elastyczne Połączenie elastyczne jest wykonane z PVC. B A D C 2xM6 A ØB Ø220 A WSD-PRF A B C D , , , VKS-P A øb ASS-P A øb VKA-P Przepustnica regulacyjna Wykonana z PP. SD-PRF Amortyzatory gumowe (4 szt.) Gumowo-metalowy amortyzator antywibracyjny przeciwdziałający drganiom statycznym i dynamicznym. G VP Obudowa ochronna A ØB ød A F SW B E Obudowa ochronna jest wykonana z PVC, klamra wykonana jest ze stali nierdzewnej. øc SD-PRF A B øc ød E Rozmiar obudowy ochronnej VP jest dostosowany do odpowiedniej wielkości obudowy wentylatora PRF. ØB F G SW M M VKA-P A øb
