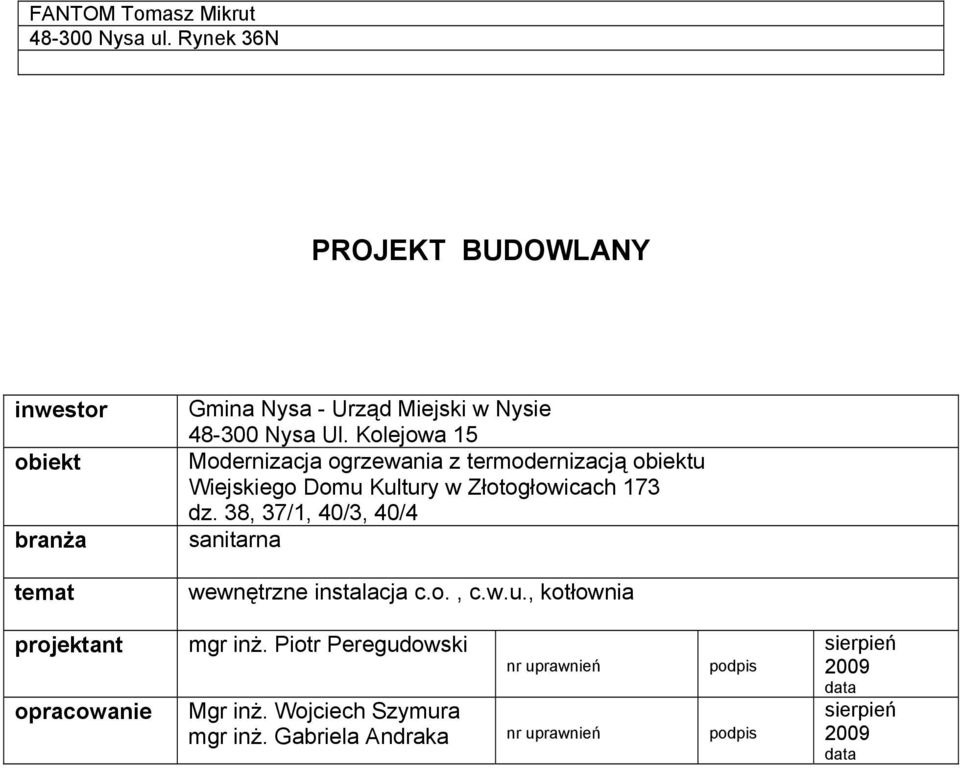

1 FANTOM Tomasz Mikrut Nysa ul. Rynek 36N PROJEKT BUDOWLANY inwestor obiekt branża temat projektant opracowanie Gmina Nysa - Urząd Miejski w Nysie Nysa Ul. Kolejowa 15 Modernizacja ogrzewania z termodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz. 38, 37/1, 40/3, 40/4 sanitarna wewnętrzne instalacja c.o., c.w.u., kotłownia mgr inż. Piotr Peregudowski nr uprawnień podpis Mgr inż. Wojciech Szymura mgr inż. Gabriela Andraka nr uprawnień podpis sierpień 2009 data sierpień 2009 data

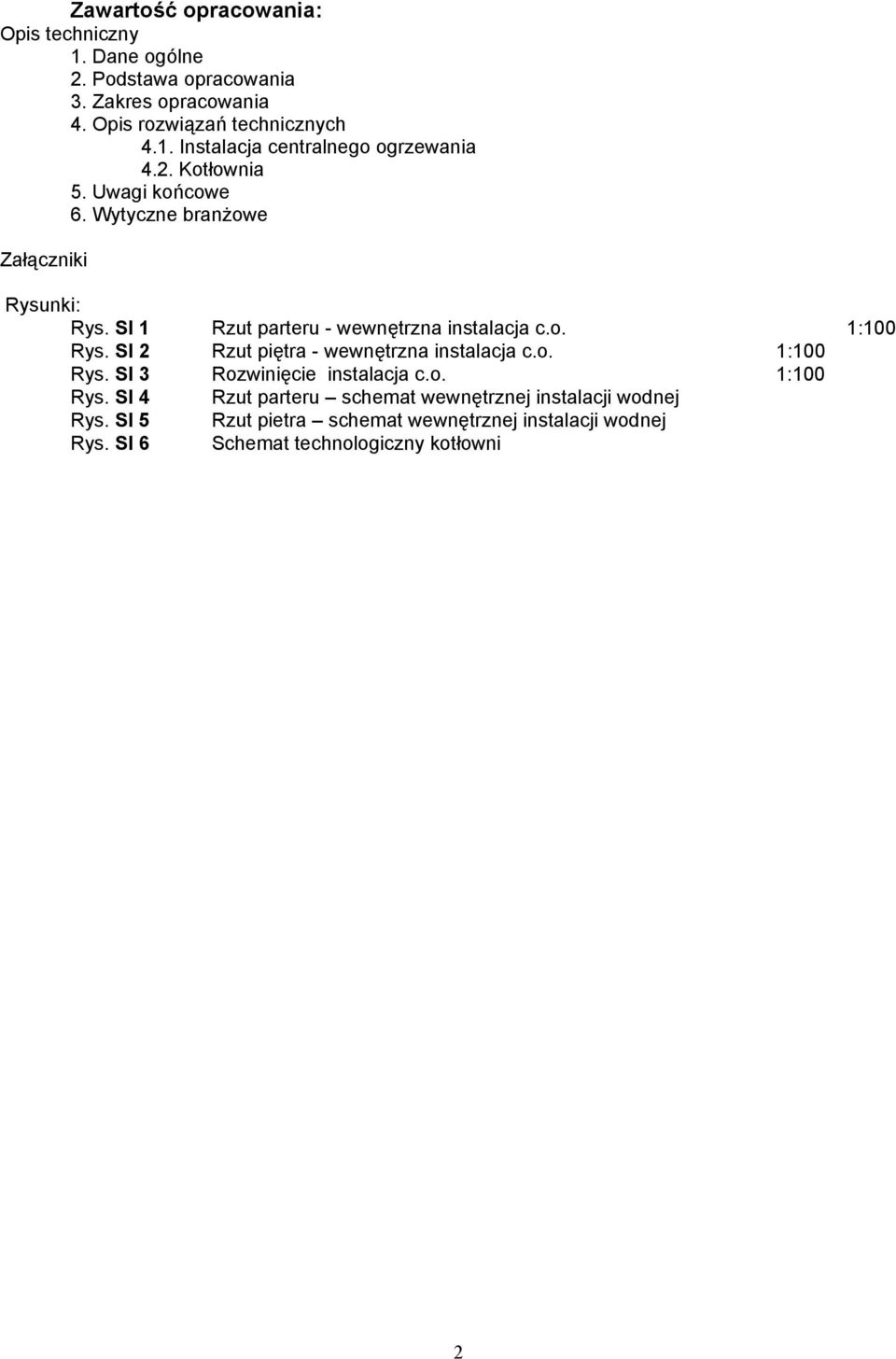

2 Zawartość opracowania: Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Zakres opracowania 4. Opis rozwiązań technicznych 4.1. Instalacja centralnego ogrzewania 4.2. Kotłownia 5. Uwagi końcowe 6. Wytyczne branżowe Załączniki Rysunki: Rys. SI 1 Rzut parteru - wewnętrzna instalacja c.o. 1:100 Rys. SI 2 Rzut piętra - wewnętrzna instalacja c.o. 1:100 Rys. SI 3 Rozwinięcie instalacja c.o. 1:100 Rys. SI 4 Rzut parteru schemat wewnętrznej instalacji wodnej Rys. SI 5 Rzut pietra schemat wewnętrznej instalacji wodnej Rys. SI 6 Schemat technologiczny kotłowni 2

3 OPIS TECHNICZNY do projektu budowlanego instalacji gazu dla modernizacji instalacji centralnego ogrzewania wraz z termomodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz. 38, 37/1, 40/3,40/4. 1. Dane ogólne obiekt: Wiejski Dom Kultury adres: Złotogłowice 173 dz. 38, 37/1, 40/3,40/4 inwestor: Gmina Nysa Urząd Miejski w Nysie Remontowany obiekt to budynek 2-kodygnacyjny, niepodpiwniczony. Do budynku projektuje się przyłącze gazowe, projekt przyłącza objęty jest odrębnym opracowaniem. 2 Podstawa opracowania: zlecenie inwestora projekt budowlany architektoniczny; wytyczne projektantów branży architektonicznej i konstrukcyjnej; uzgodnienia z inwestorem; miejscowy plan zagospodarowania przestrzennego; uzgodnienia międzybranżowe; aktualne normy i przepisy. 3. Zakres opracowania. Opracowanie obejmuje projekt budowlany i schematy wykonawcze: wewnętrznej instalacji c.o. wewnętrznej instalacji c.w.u; kotłowni. 4. Opis przyjętych rozwiązań technicznych Instalacja centralnego ogrzewania Zapotrzebowanie na moc cieplną do ogrzania pomieszczeń wyliczono na podstawie normy PN-EN Moc cieplna dostarczana do pomieszczeń pokrywa straty ciepła spowodowane przenikaniem przez przegrody budowlane oraz zapotrzebowanie na podgrzanie powietrza wentylacyjnego. Obliczenia wykonano przyjmując następujące dane: budynek położony jest w III strefie klimatycznej; obliczeniowa temperatura powietrza zewnętrznego wynosi C obliczeniowe temperatury wewnętrzne w pomieszczeniach przyjęto wg rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki/ Obliczenia współczynników przenikania ciepła dla poszczególnych przegród oraz strat ciepła znajdują się w egzemplarzu archiwalnym. Zapotrzebowania ciepła dla budynku wynosi Qco = kw. Instalacje centralnego ogrzewania zaprojektowano jako dwururowa, z rozdziałem dolnym, pompową o parametrach czynnika grzejnego 70/55C, w układzie zamkniętym. Instalację centralnego ogrzewania wykonać należy z rur i kształtek miedzianych łączonych przez lutowanie. Rurociągu rozprowadzające należy prowadzić po wierzchu ścian ze spadkiem 0,3% w kierunku odwodnień. Rurociągi mocować do ścian i podłoża za pomocą obejm metalowych z wkładką gumową. Punkty stałe należy stosować z uwzględnieniem lokalizacji oporów miejscowych. Przy montażu rurociągów stosować należy zalecane przez producenta systemu maksymalne rozstawy uchwytów. 3

4 Przewody prowadzone w bruzdach i w podłodze należy izolować otuliną pokrytą folią np. Isoterm flex 445. W pomieszczeniach zaprojektowano grzejniki stalowe, płytowe Buderus typu VK (z podejściem dolnym) lub inne o podobnych parametrach. Grzejniki wyposażone są w zawory termostatyczny, przy których należy zainstalować głowice termostatyczne RTD Na podejściach należy zainstalować zawory odcinające typu RLV z końcówką spustową DN15. W najwyższych punktach instalacji należy zamontować automatyczne zawory odcinające typu TacoHyVent. Po zamontowaniu instalacje należy poddać próbie szczelności oraz próbie na gorąco z regulacją układu grzejnego. 4.2 Kotłownia Dla budynku zgodnie z zapotrzebowaniem ciepła na cele centralnego ogrzewania dobrano kondensacyjny kocioł jednofunkcyjny o znamionowej mocy cieplnej 60 kw GB prod. Firmy Buderus Charakterystyka kotła: nominalna moc cieplna 60 kw masa kotła 72 kg maks. ciśnienie robocze 3 bar wymiary 900x685x431 mm przyłącza c.o. 1 ½ sprawność znormalizowana 105,8% króciec spalin 80 mm Kocioł posiada zamknięta komorę spalania. Wyposażony jest w pogodowy system regulacji ERC z czujnikiem temperatury na zewnątrz i w pomieszczeniu. Do odprowadzenia spalin projektuje się system spalinowy dn 80 albi izolowany termicznie z płaszczem zewnętrznym ze stali nierdzewnej firmy Jeremias. Rury i kształtki należy łączyć przy użyciu uszczelek. Montaż komina wykonać ściśle z zaleceniami producenta systemu. Kocioł współpracować będzie z podgrzewaczem pojemnościowym ciepłej wody użytkowej SU 200 firmy Buderus połączonym równolegle. Podgrzewacz należy wyposażyć w czujniki temp. ciepłej wody WWF. Charakterystyka podgrzewacza pojemność 200l moc ciągła przy 80C 25kW 610 l/h wymiary h/d 1310/600mm średnica przyłącza ¾ Sterowanie pracą zasobnika cwu następuje poprzez zawór trójdrogowy. Pompa obiegowa kocioł gazowy wyposażony jest w pompę obiegową. Pompa cyrkulacyjna dobrano pompę Z 15 firmy WILO. Rurociągi instalacji w kotłowni zaprojektowano z rur miedzianych półtwardych i miękkich łączonych metodą lutowania kapilarnego prowadzonych po wierzchu ścian Zabezpieczenie instalacji c.o. Zabezpieczeniem kotła będzie, zgodnie z PN-91/B-02414, naczynie wzbiorcze przeponowe oraz zawór bezpieczeństwa. Dobór naczynia: Vu = 1,1 x V x p x ΔV Vu = 1,1 x 0,4 x 0,9998 x 0,0224 x 1000 = 10 l Vn = 10 x ( 0,3 + 0,1) / (0,3 0,15 ) = 27 l Dobrano naczynie firmy Reflex typ N 50. 4

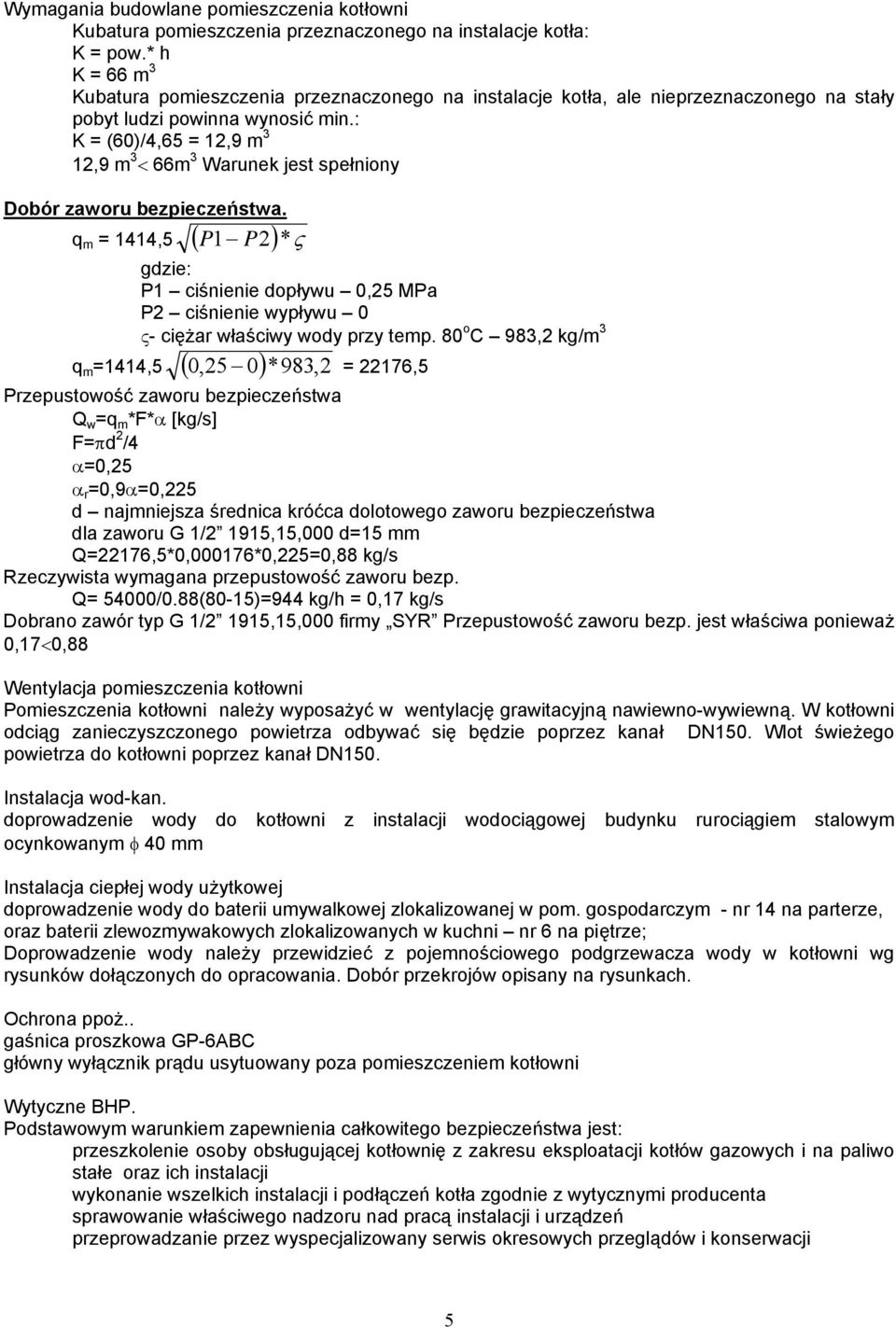

5 Wymagania budowlane pomieszczenia kotłowni Kubatura pomieszczenia przeznaczonego na instalacje kotła: K = pow.* h K = 66 m 3 Kubatura pomieszczenia przeznaczonego na instalacje kotła, ale nieprzeznaczonego na stały pobyt ludzi powinna wynosić min.: K = (60)/4,65 = 12,9 m 3 12,9 m 3 66m 3 Warunek jest spełniony Dobór zaworu bezpieczeństwa. q m = 1414,5 P1 P2 * gdzie: P1 ciśnienie dopływu 0,25 MPa P2 ciśnienie wypływu 0 - ciężar właściwy wody przy temp. 80 o C 983,2 kg/m 3 q m =1414,5,25 0 *983, 2 0 = 22176,5 Przepustowość zaworu bezpieczeństwa Q w =q m *F* [kg/s] F= d 2 /4 =0,25 r =0,9 =0,225 d najmniejsza średnica króćca dolotowego zaworu bezpieczeństwa dla zaworu G 1/2 1915,15,000 d=15 mm Q=22176,5*0,000176*0,225=0,88 kg/s Rzeczywista wymagana przepustowość zaworu bezp. Q= 54000/0.88(80-15)=944 kg/h = 0,17 kg/s Dobrano zawór typ G 1/2 1915,15,000 firmy SYR Przepustowość zaworu bezp. jest właściwa ponieważ 0,17 0,88 Wentylacja pomieszczenia kotłowni Pomieszczenia kotłowni należy wyposażyć w wentylację grawitacyjną nawiewno-wywiewną. W kotłowni odciąg zanieczyszczonego powietrza odbywać się będzie poprzez kanał DN150. Wlot świeżego powietrza do kotłowni poprzez kanał DN150. Instalacja wod-kan. doprowadzenie wody do kotłowni z instalacji wodociągowej budynku rurociągiem stalowym ocynkowanym 40 mm Instalacja ciepłej wody użytkowej doprowadzenie wody do baterii umywalkowej zlokalizowanej w pom. gospodarczym - nr 14 na parterze, oraz baterii zlewozmywakowych zlokalizowanych w kuchni nr 6 na piętrze; Doprowadzenie wody należy przewidzieć z pojemnościowego podgrzewacza wody w kotłowni wg rysunków dołączonych do opracowania. Dobór przekrojów opisany na rysunkach. Ochrona ppoż.. gaśnica proszkowa GP-6ABC główny wyłącznik prądu usytuowany poza pomieszczeniem kotłowni Wytyczne BHP. Podstawowym warunkiem zapewnienia całkowitego bezpieczeństwa jest: przeszkolenie osoby obsługującej kotłownię z zakresu eksploatacji kotłów gazowych i na paliwo stałe oraz ich instalacji wykonanie wszelkich instalacji i podłączeń kotła zgodnie z wytycznymi producenta sprawowanie właściwego nadzoru nad pracą instalacji i urządzeń przeprowadzanie przez wyspecjalizowany serwis okresowych przeglądów i konserwacji 5

6 wykonanie instalacji grzewczej wraz z armaturą wg niniejszego projektu w kotłowni umieścić widoczny napis PALENIE WZBRONIONE Niedopuszczalne jest gromadzenie jakichkolwiek materiałów oraz urządzeń nie związanych z pracą kotłowni. Prawo wstępu do kotłowni powinny posiadać tylko osoby do tego upoważnione. Ponadto w kotłowni należy wywiesić skróconą instrukcję obsługi kotła oraz wyciągi ważniejszych aktów prawnych dotyczących przepisów BHP obowiązujących na tym stanowisku pracy. 5. Uwagi końcowe Miejsce wykonywania robót zabezpieczyć należy zgodnie z obowiązującymi przepisami (Dz.U nr 55 z 1961 i Dz.U. Nr r.) Całość robót wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano montażowych czii Warunkami technicznymi wykonania i odbioru instalacji grzewczych COBRTI INSTAL Warszawa zeszyt 6 Warunkami technicznymi wykonania i odbioru instalacji wodociągowych COBRTI INSTAL Warszawa zeszyt 7 oraz aktualnie obowiązującymi normami i przepisami w zakresie bhp., pod fachowym nadzorem technicznych ze strony osoby posiadającej odpowiednie uprawnienia budowlane, a wszystkie używane materiały i wyroby musza posiadać świadectwa ich dopuszczenia do obrotu i stosowania w budownictwie. 6. Wytyczne branżowe Należy przewidzieć bruzdy w ścianach i posadzkach do prowadzenia rur c.o. oraz ewentualnie c.w.u. Należy zapewnić konstrukcję pod montaż komina. Wszystkie kominy należy zamocować wg wymiarów w dziale architektury. Należy przewidzieć wentylację nawiewno wywiewną dla wszystkich pomieszczenia kotła i pomieszczeń, w których przewidziany jest montaż urządzeń gazowych. Należy doprowadzić instalację elektryczną do zasilania urządzeń w kotłowni wg wytycznych opisanych w założeniach wyjściowych do kosztorysowania. Lokalizacja gniazd wtykowych, sterownika, czujnika zewnętrznego oraz oświetlenia wg schematu w dziale architektura. projektant: opracowanie: mgr inż. Piotr Peregudowski mgr inż. Wojciech Szymura mgr inż. Gabriela Andraka 6
