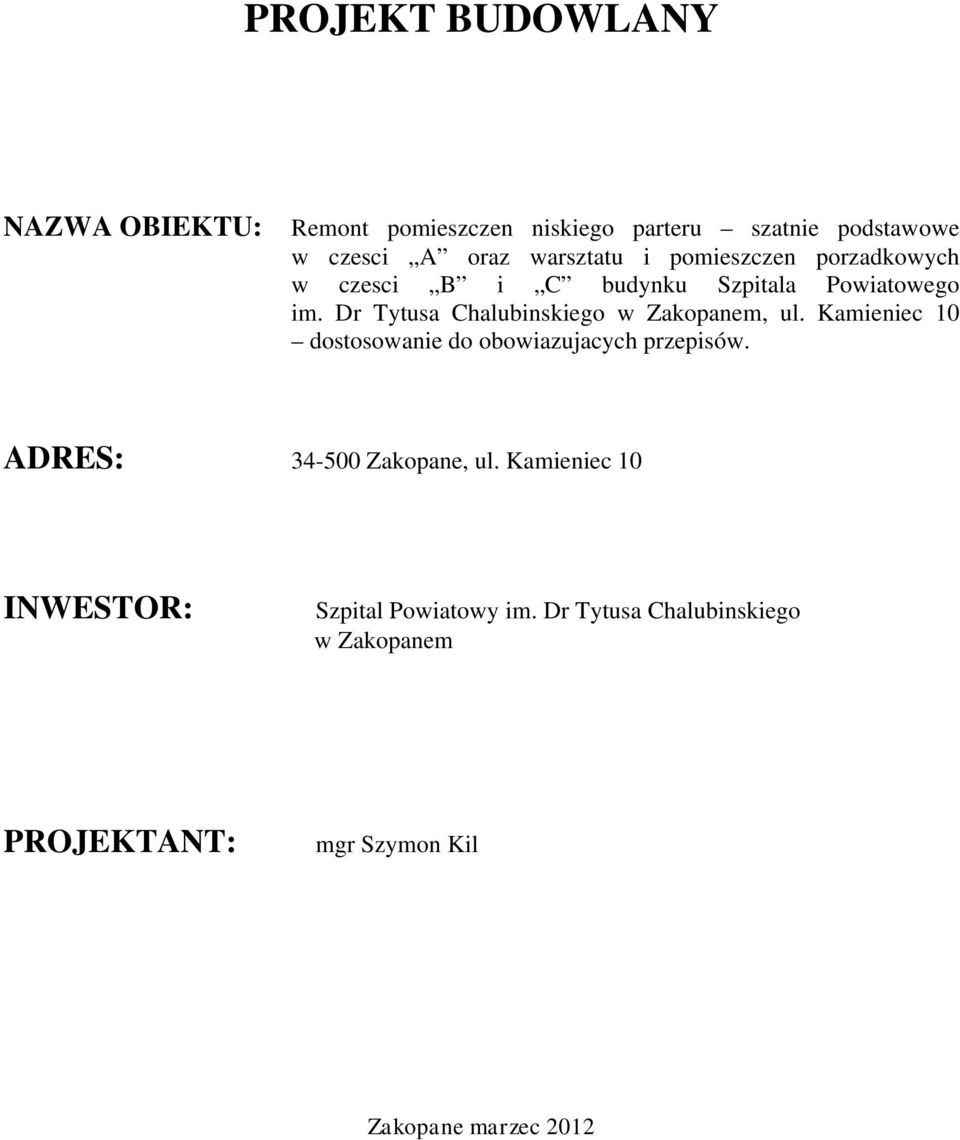

1 PROJEKT BUDOWLANY NAZWA OBIEKTU: Remont pomieszczen niskiego parteru szatnie podstawowe w czesci A oraz warsztatu i pomieszczen porzadkowych w czesci B i C budynku Szpitala Powiatowego im. Dr Tytusa Chalubinskiego w Zakopanem, ul. Kamieniec 10 dostosowanie do obowiazujacych przepisów. ADRES: Zakopane, ul. Kamieniec 10 INWESTOR: Szpital Powiatowy im. Dr Tytusa Chalubinskiego w Zakopanem PROJEKTANT: mgr Szymon Kil Zakopane marzec 2012

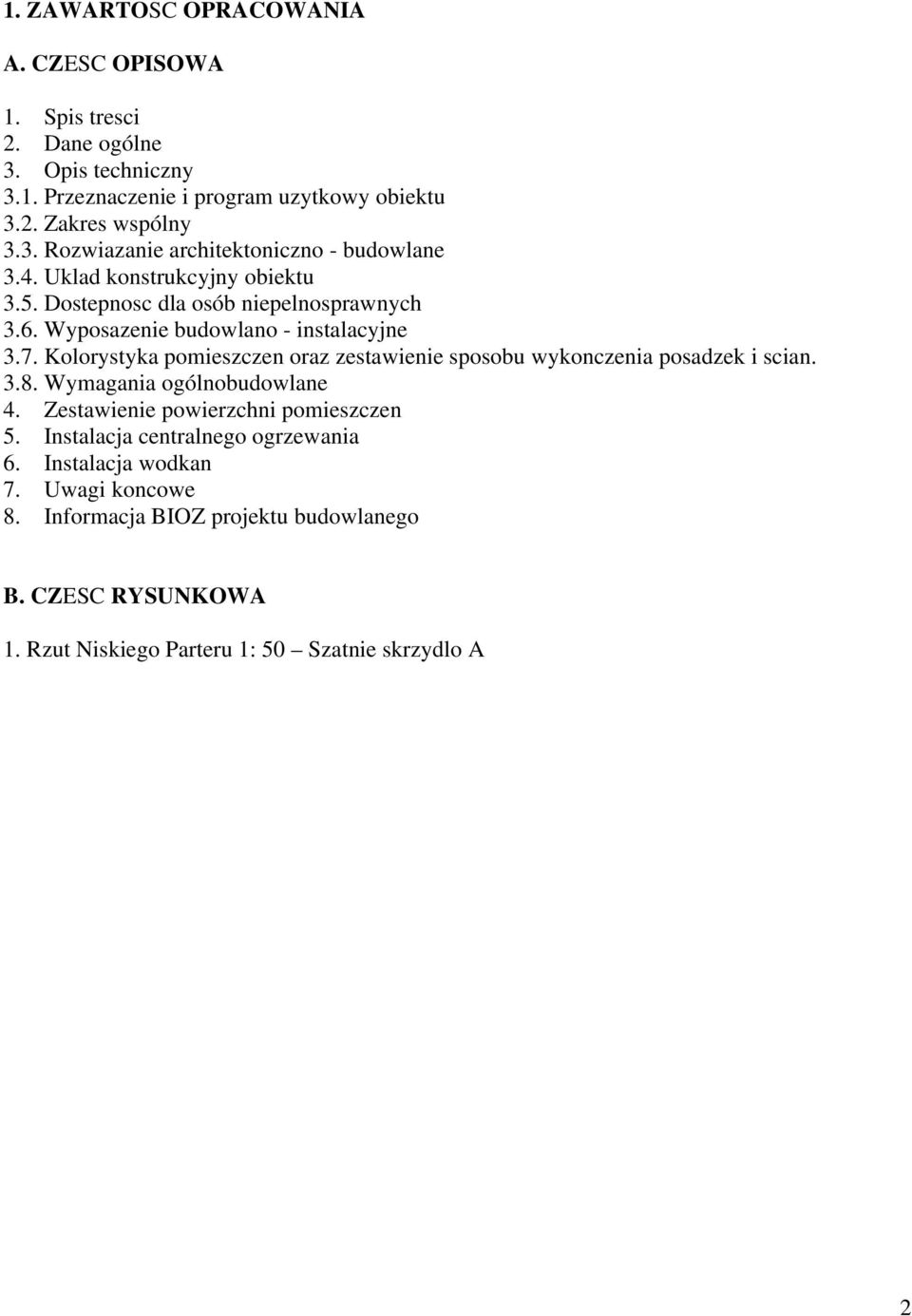

2 1. ZAWARTOSC OPRACOWANIA A. CZESC OPISOWA 1. Spis tresci 2. Dane ogólne 3. Opis techniczny 3.1. Przeznaczenie i program uzytkowy obiektu 3.2. Zakres wspólny 3.3. Rozwiazanie architektoniczno - budowlane 3.4. Uklad konstrukcyjny obiektu 3.5. Dostepnosc dla osób niepelnosprawnych 3.6. Wyposazenie budowlano - instalacyjne 3.7. Kolorystyka pomieszczen oraz zestawienie sposobu wykonczenia posadzek i scian Wymagania ogólnobudowlane 4. Zestawienie powierzchni pomieszczen 5. Instalacja centralnego ogrzewania 6. Instalacja wodkan 7. Uwagi koncowe 8. Informacja BIOZ projektu budowlanego B. CZESC RYSUNKOWA 1. Rzut Niskiego Parteru 1: 50 Szatnie skrzydlo A 2

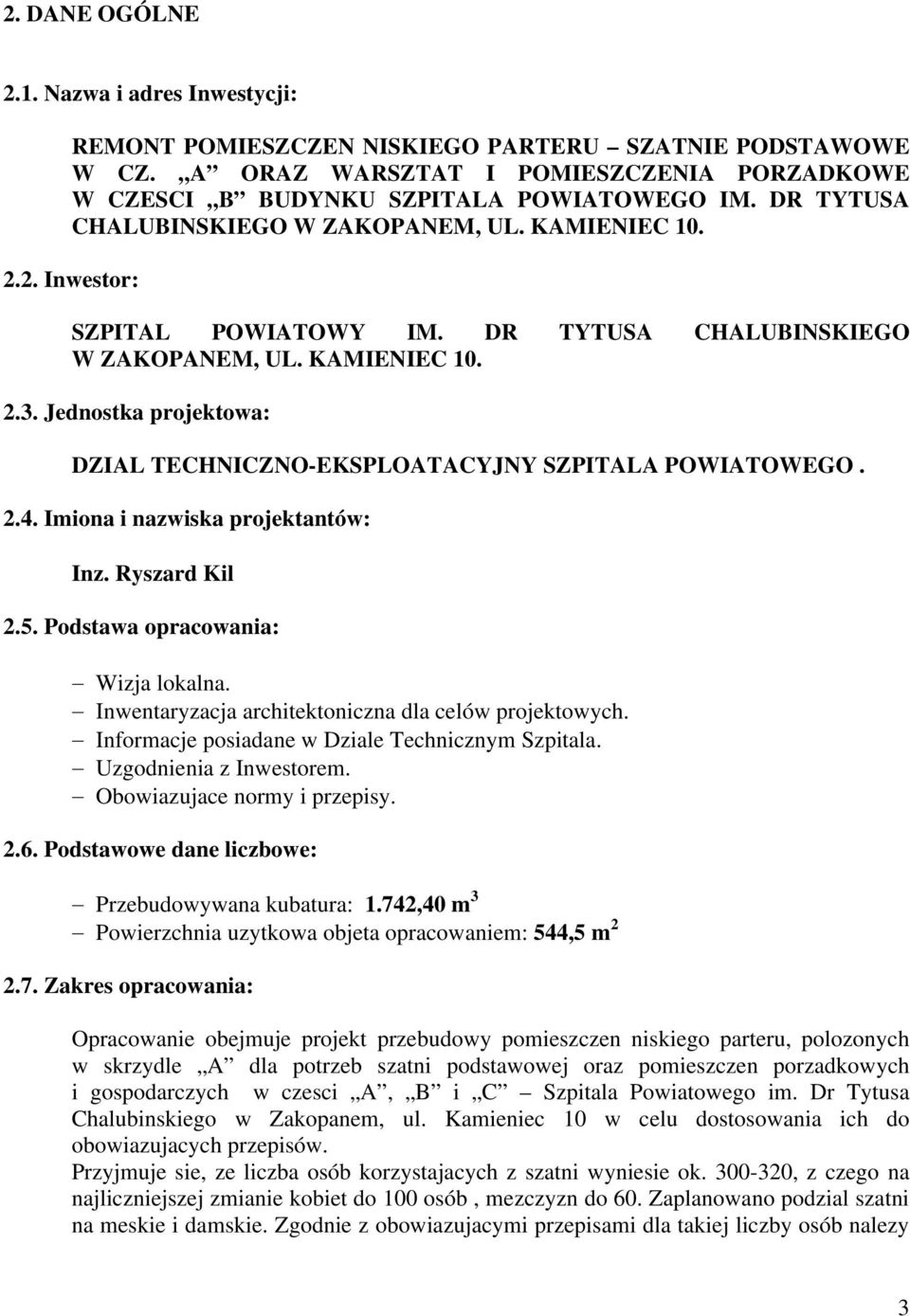

3 2. DANE OGÓLNE 2.1. Nazwa i adres Inwestycji: REMONT POMIESZCZEN NISKIEGO PARTERU SZATNIE PODSTAWOWE W CZ. A ORAZ WARSZTAT I POMIESZCZENIA PORZADKOWE W CZESCI B BUDYNKU SZPITALA POWIATOWEGO IM. DR TYTUSA CHALUBINSKIEGO W ZAKOPANEM, UL. KAMIENIEC Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHALUBINSKIEGO W ZAKOPANEM, UL. KAMIENIEC Jednostka projektowa: DZIAL TECHNICZNO-EKSPLOATACYJNY SZPITALA POWIATOWEGO Imiona i nazwiska projektantów: Inz. Ryszard Kil 2.5. Podstawa opracowania: Wizja lokalna. Inwentaryzacja architektoniczna dla celów projektowych. Informacje posiadane w Dziale Technicznym Szpitala. Uzgodnienia z Inwestorem. Obowiazujace normy i przepisy Podstawowe dane liczbowe: Przebudowywana kubatura: 1.742,40 m 3 Powierzchnia uzytkowa objeta opracowaniem: 544,5 m Zakres opracowania: Opracowanie obejmuje projekt przebudowy pomieszczen niskiego parteru, polozonych w skrzydle A dla potrzeb szatni podstawowej oraz pomieszczen porzadkowych i gospodarczych w czesci A, B i C Szpitala Powiatowego im. Dr Tytusa Chalubinskiego w Zakopanem, ul. Kamieniec 10 w celu dostosowania ich do obowiazujacych przepisów. Przyjmuje sie, ze liczba osób korzystajacych z szatni wyniesie ok , z czego na najliczniejszej zmianie kobiet do 100 osób, mezczyzn do 60. Zaplanowano podzial szatni na meskie i damskie. Zgodnie z obowiazujacymi przepisami dla takiej liczby osób nalezy 3

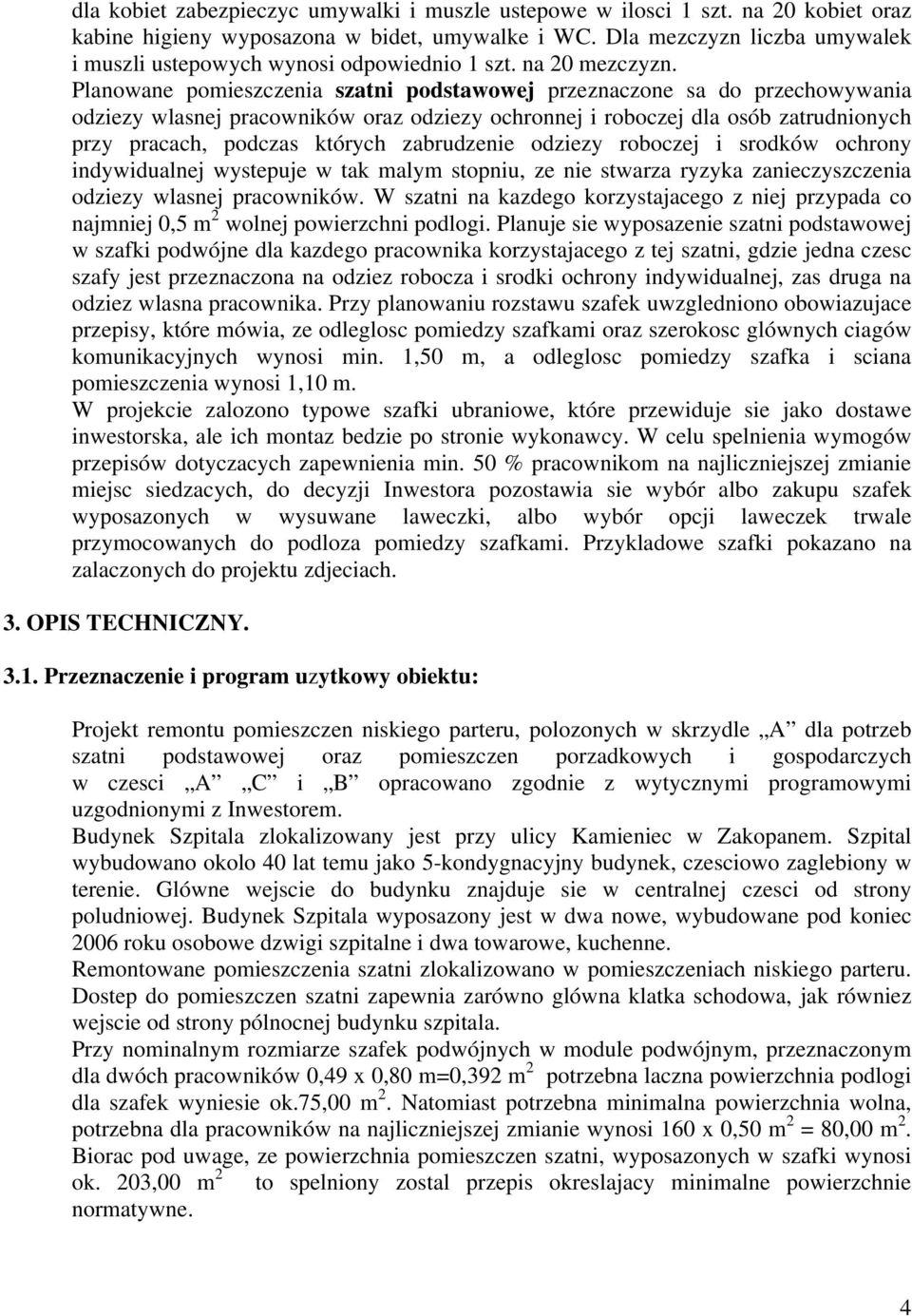

4 dla kobiet zabezpieczyc umywalki i muszle ustepowe w ilosci 1 szt. na 20 kobiet oraz kabine higieny wyposazona w bidet, umywalke i WC. Dla mezczyzn liczba umywalek i muszli ustepowych wynosi odpowiednio 1 szt. na 20 mezczyzn. Planowane pomieszczenia szatni podstawowej przeznaczone sa do przechowywania odziezy wlasnej pracowników oraz odziezy ochronnej i roboczej dla osób zatrudnionych przy pracach, podczas których zabrudzenie odziezy roboczej i srodków ochrony indywidualnej wystepuje w tak malym stopniu, ze nie stwarza ryzyka zanieczyszczenia odziezy wlasnej pracowników. W szatni na kazdego korzystajacego z niej przypada co najmniej 0,5 m 2 wolnej powierzchni podlogi. Planuje sie wyposazenie szatni podstawowej w szafki podwójne dla kazdego pracownika korzystajacego z tej szatni, gdzie jedna czesc szafy jest przeznaczona na odziez robocza i srodki ochrony indywidualnej, zas druga na odziez wlasna pracownika. Przy planowaniu rozstawu szafek uwzgledniono obowiazujace przepisy, które mówia, ze odleglosc pomiedzy szafkami oraz szerokosc glównych ciagów komunikacyjnych wynosi min. 1,50 m, a odleglosc pomiedzy szafka i sciana pomieszczenia wynosi 1,10 m. W projekcie zalozono typowe szafki ubraniowe, które przewiduje sie jako dostawe inwestorska, ale ich montaz bedzie po stronie wykonawcy. W celu spelnienia wymogów przepisów dotyczacych zapewnienia min. 50 % pracownikom na najliczniejszej zmianie miejsc siedzacych, do decyzji Inwestora pozostawia sie wybór albo zakupu szafek wyposazonych w wysuwane laweczki, albo wybór opcji laweczek trwale przymocowanych do podloza pomiedzy szafkami. Przykladowe szafki pokazano na zalaczonych do projektu zdjeciach. 3. OPIS TECHNICZNY Przeznaczenie i program uzytkowy obiektu: Projekt remontu pomieszczen niskiego parteru, polozonych w skrzydle A dla potrzeb szatni podstawowej oraz pomieszczen porzadkowych i gospodarczych w czesci A C i B opracowano zgodnie z wytycznymi programowymi uzgodnionymi z Inwestorem. Budynek Szpitala zlokalizowany jest przy ulicy Kamieniec w Zakopanem. Szpital wybudowano okolo 40 lat temu jako 5-kondygnacyjny budynek, czesciowo zaglebiony w terenie. Glówne wejscie do budynku znajduje sie w centralnej czesci od strony poludniowej. Budynek Szpitala wyposazony jest w dwa nowe, wybudowane pod koniec 2006 roku osobowe dzwigi szpitalne i dwa towarowe, kuchenne. Remontowane pomieszczenia szatni zlokalizowano w pomieszczeniach niskiego parteru. Dostep do pomieszczen szatni zapewnia zarówno glówna klatka schodowa, jak równiez wejscie od strony pólnocnej budynku szpitala. Przy nominalnym rozmiarze szafek podwójnych w module podwójnym, przeznaczonym dla dwóch pracowników 0,49 x 0,80 m=0,392 m 2 potrzebna laczna powierzchnia podlogi dla szafek wyniesie ok.75,00 m 2. Natomiast potrzebna minimalna powierzchnia wolna, potrzebna dla pracowników na najliczniejszej zmianie wynosi 160 x 0,50 m 2 = 80,00 m 2. Biorac pod uwage, ze powierzchnia pomieszczen szatni, wyposazonych w szafki wynosi ok. 203,00 m 2 to spelniony zostal przepis okreslajacy minimalne powierzchnie normatywne. 4

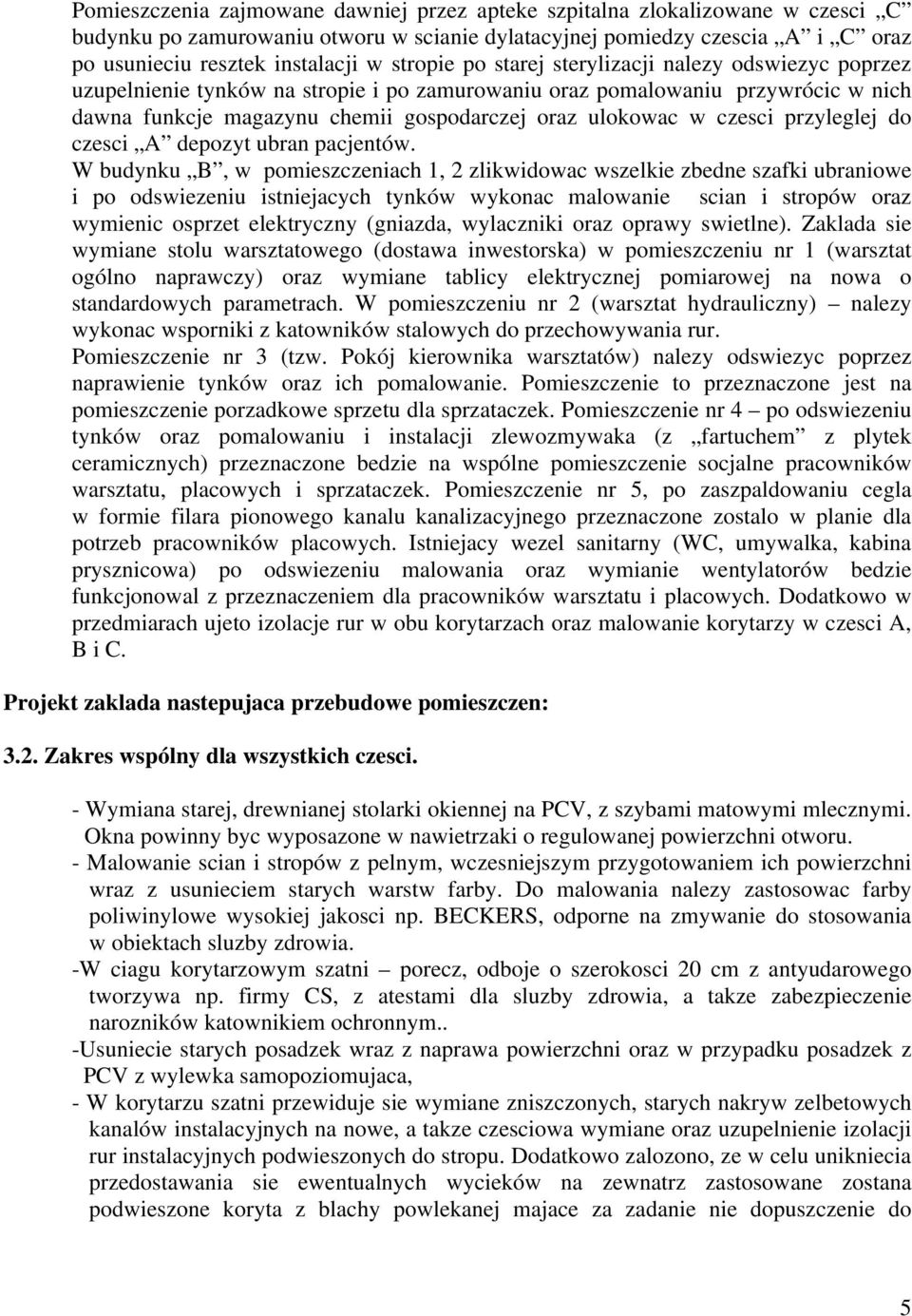

5 Pomieszczenia zajmowane dawniej przez apteke szpitalna zlokalizowane w czesci C budynku po zamurowaniu otworu w scianie dylatacyjnej pomiedzy czescia A i C oraz po usunieciu resztek instalacji w stropie po starej sterylizacji nalezy odswiezyc poprzez uzupelnienie tynków na stropie i po zamurowaniu oraz pomalowaniu przywrócic w nich dawna funkcje magazynu chemii gospodarczej oraz ulokowac w czesci przyleglej do czesci A depozyt ubran pacjentów. W budynku B, w pomieszczeniach 1, 2 zlikwidowac wszelkie zbedne szafki ubraniowe i po odswiezeniu istniejacych tynków wykonac malowanie scian i stropów oraz wymienic osprzet elektryczny (gniazda, wylaczniki oraz oprawy swietlne). Zaklada sie wymiane stolu warsztatowego (dostawa inwestorska) w pomieszczeniu nr 1 (warsztat ogólno naprawczy) oraz wymiane tablicy elektrycznej pomiarowej na nowa o standardowych parametrach. W pomieszczeniu nr 2 (warsztat hydrauliczny) nalezy wykonac wsporniki z katowników stalowych do przechowywania rur. Pomieszczenie nr 3 (tzw. Pokój kierownika warsztatów) nalezy odswiezyc poprzez naprawienie tynków oraz ich pomalowanie. Pomieszczenie to przeznaczone jest na pomieszczenie porzadkowe sprzetu dla sprzataczek. Pomieszczenie nr 4 po odswiezeniu tynków oraz pomalowaniu i instalacji zlewozmywaka (z fartuchem z plytek ceramicznych) przeznaczone bedzie na wspólne pomieszczenie socjalne pracowników warsztatu, placowych i sprzataczek. Pomieszczenie nr 5, po zaszpaldowaniu cegla w formie filara pionowego kanalu kanalizacyjnego przeznaczone zostalo w planie dla potrzeb pracowników placowych. Istniejacy wezel sanitarny (WC, umywalka, kabina prysznicowa) po odswiezeniu malowania oraz wymianie wentylatorów bedzie funkcjonowal z przeznaczeniem dla pracowników warsztatu i placowych. Dodatkowo w przedmiarach ujeto izolacje rur w obu korytarzach oraz malowanie korytarzy w czesci A, B i C. Projekt zaklada nastepujaca przebudowe pomieszczen: 3.2. Zakres wspólny dla wszystkich czesci. - Wymiana starej, drewnianej stolarki okiennej na PCV, z szybami matowymi mlecznymi. Okna powinny byc wyposazone w nawietrzaki o regulowanej powierzchni otworu. - Malowanie scian i stropów z pelnym, wczesniejszym przygotowaniem ich powierzchni wraz z usunieciem starych warstw farby. Do malowania nalezy zastosowac farby poliwinylowe wysokiej jakosci np. BECKERS, odporne na zmywanie do stosowania w obiektach sluzby zdrowia. -W ciagu korytarzowym szatni porecz, odboje o szerokosci 20 cm z antyudarowego tworzywa np. firmy CS, z atestami dla sluzby zdrowia, a takze zabezpieczenie narozników katownikiem ochronnym.. -Usuniecie starych posadzek wraz z naprawa powierzchni oraz w przypadku posadzek z PCV z wylewka samopoziomujaca, - W korytarzu szatni przewiduje sie wymiane zniszczonych, starych nakryw zelbetowych kanalów instalacyjnych na nowe, a takze czesciowa wymiane oraz uzupelnienie izolacji rur instalacyjnych podwieszonych do stropu. Dodatkowo zalozono, ze w celu unikniecia przedostawania sie ewentualnych wycieków na zewnatrz zastosowane zostana podwieszone koryta z blachy powlekanej majace za zadanie nie dopuszczenie do 5

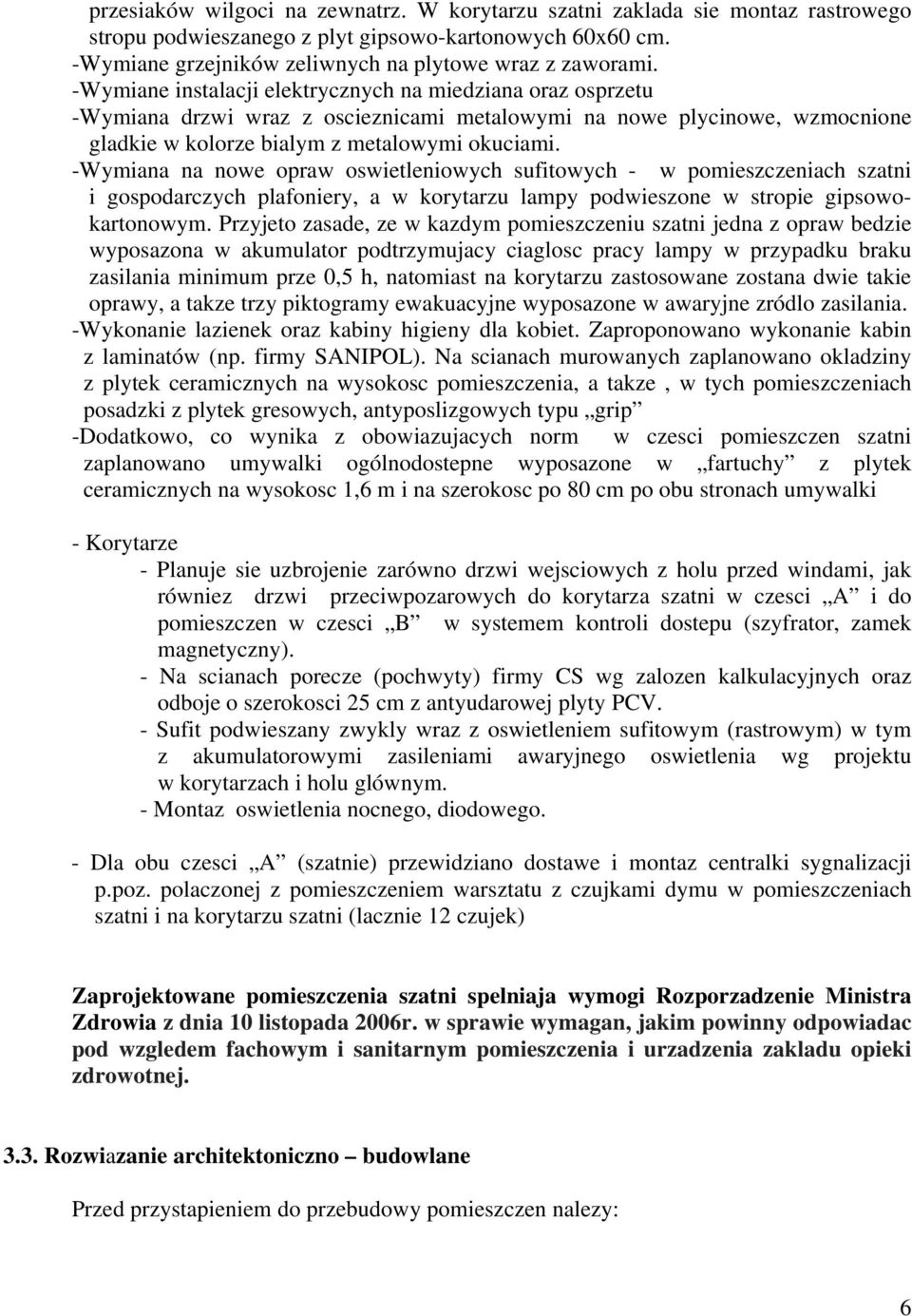

6 przesiaków wilgoci na zewnatrz. W korytarzu szatni zaklada sie montaz rastrowego stropu podwieszanego z plyt gipsowo-kartonowych 60x60 cm. -Wymiane grzejników zeliwnych na plytowe wraz z zaworami. -Wymiane instalacji elektrycznych na miedziana oraz osprzetu -Wymiana drzwi wraz z oscieznicami metalowymi na nowe plycinowe, wzmocnione gladkie w kolorze bialym z metalowymi okuciami. -Wymiana na nowe opraw oswietleniowych sufitowych - w pomieszczeniach szatni i gospodarczych plafoniery, a w korytarzu lampy podwieszone w stropie gipsowokartonowym. Przyjeto zasade, ze w kazdym pomieszczeniu szatni jedna z opraw bedzie wyposazona w akumulator podtrzymujacy ciaglosc pracy lampy w przypadku braku zasilania minimum prze 0,5 h, natomiast na korytarzu zastosowane zostana dwie takie oprawy, a takze trzy piktogramy ewakuacyjne wyposazone w awaryjne zródlo zasilania. -Wykonanie lazienek oraz kabiny higieny dla kobiet. Zaproponowano wykonanie kabin z laminatów (np. firmy SANIPOL). Na scianach murowanych zaplanowano okladziny z plytek ceramicznych na wysokosc pomieszczenia, a takze, w tych pomieszczeniach posadzki z plytek gresowych, antyposlizgowych typu grip -Dodatkowo, co wynika z obowiazujacych norm w czesci pomieszczen szatni zaplanowano umywalki ogólnodostepne wyposazone w fartuchy z plytek ceramicznych na wysokosc 1,6 m i na szerokosc po 80 cm po obu stronach umywalki - Korytarze - Planuje sie uzbrojenie zarówno drzwi wejsciowych z holu przed windami, jak równiez drzwi przeciwpozarowych do korytarza szatni w czesci A i do pomieszczen w czesci B w systemem kontroli dostepu (szyfrator, zamek magnetyczny). - Na scianach porecze (pochwyty) firmy CS wg zalozen kalkulacyjnych oraz odboje o szerokosci 25 cm z antyudarowej plyty PCV. - Sufit podwieszany zwykly wraz z oswietleniem sufitowym (rastrowym) w tym z akumulatorowymi zasileniami awaryjnego oswietlenia wg projektu w korytarzach i holu glównym. - Montaz oswietlenia nocnego, diodowego. - Dla obu czesci A (szatnie) przewidziano dostawe i montaz centralki sygnalizacji p.poz. polaczonej z pomieszczeniem warsztatu z czujkami dymu w pomieszczeniach szatni i na korytarzu szatni (lacznie 12 czujek) Zaprojektowane pomieszczenia szatni spelniaja wymogi Rozporzadzenie Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagan, jakim powinny odpowiadac pod wzgledem fachowym i sanitarnym pomieszczenia i urzadzenia zakladu opieki zdrowotnej Rozwiazanie architektoniczno budowlane Przed przystapieniem do przebudowy pomieszczen nalezy: 6

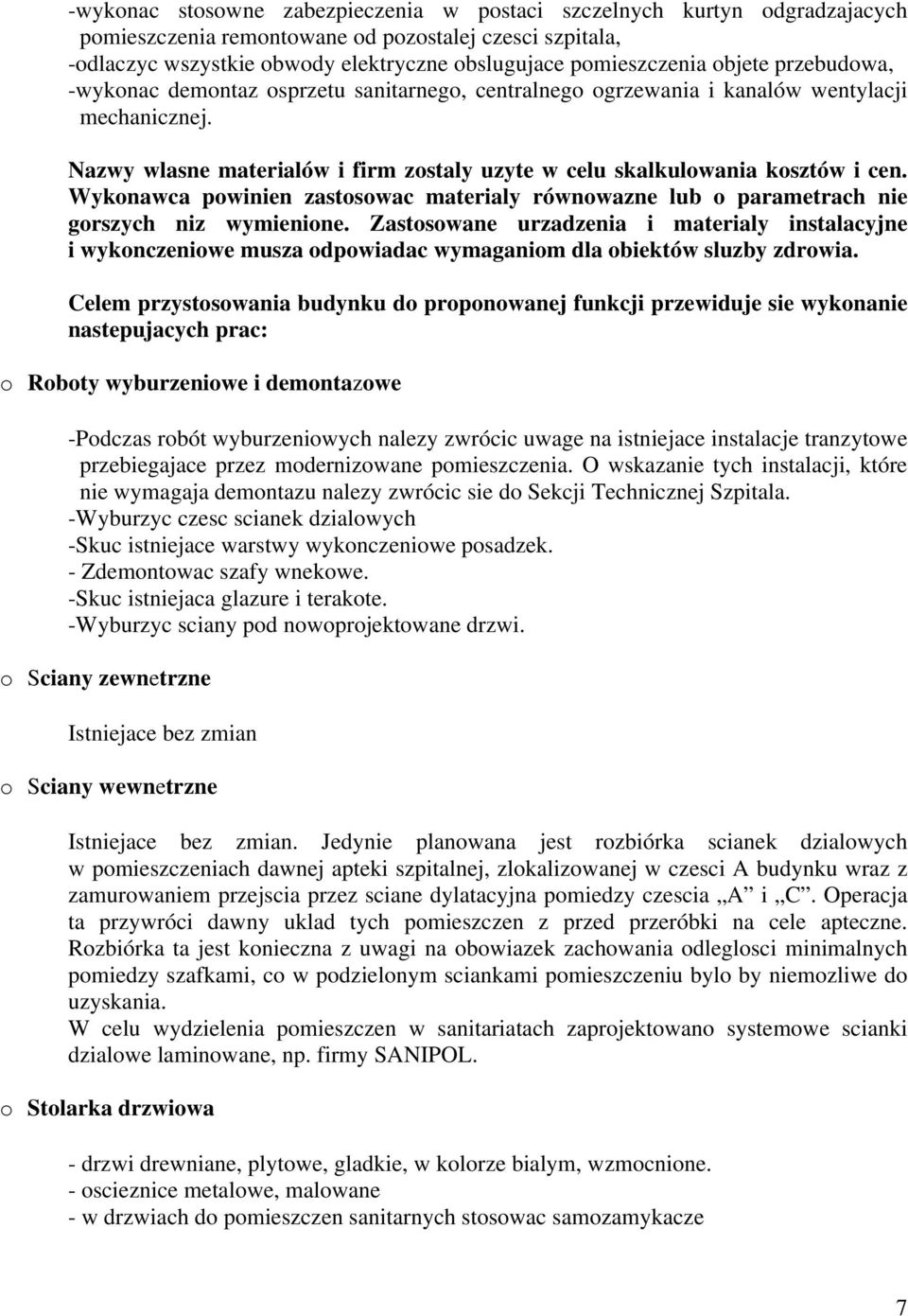

7 -wykonac stosowne zabezpieczenia w postaci szczelnych kurtyn odgradzajacych pomieszczenia remontowane od pozostalej czesci szpitala, -odlaczyc wszystkie obwody elektryczne obslugujace pomieszczenia objete przebudowa, -wykonac demontaz osprzetu sanitarnego, centralnego ogrzewania i kanalów wentylacji mechanicznej. Nazwy wlasne materialów i firm zostaly uzyte w celu skalkulowania kosztów i cen. Wykonawca powinien zastosowac materialy równowazne lub o parametrach nie gorszych niz wymienione. Zastosowane urzadzenia i materialy instalacyjne i wykonczeniowe musza odpowiadac wymaganiom dla obiektów sluzby zdrowia. Celem przystosowania budynku do proponowanej funkcji przewiduje sie wykonanie nastepujacych prac: o Roboty wyburzeniowe i demontazowe -Podczas robót wyburzeniowych nalezy zwrócic uwage na istniejace instalacje tranzytowe przebiegajace przez modernizowane pomieszczenia. O wskazanie tych instalacji, które nie wymagaja demontazu nalezy zwrócic sie do Sekcji Technicznej Szpitala. -Wyburzyc czesc scianek dzialowych -Skuc istniejace warstwy wykonczeniowe posadzek. - Zdemontowac szafy wnekowe. -Skuc istniejaca glazure i terakote. -Wyburzyc sciany pod nowoprojektowane drzwi. o Sciany zewnetrzne Istniejace bez zmian o Sciany wewnetrzne Istniejace bez zmian. Jedynie planowana jest rozbiórka scianek dzialowych w pomieszczeniach dawnej apteki szpitalnej, zlokalizowanej w czesci A budynku wraz z zamurowaniem przejscia przez sciane dylatacyjna pomiedzy czescia A i C. Operacja ta przywróci dawny uklad tych pomieszczen z przed przeróbki na cele apteczne. Rozbiórka ta jest konieczna z uwagi na obowiazek zachowania odleglosci minimalnych pomiedzy szafkami, co w podzielonym sciankami pomieszczeniu bylo by niemozliwe do uzyskania. W celu wydzielenia pomieszczen w sanitariatach zaprojektowano systemowe scianki dzialowe laminowane, np. firmy SANIPOL. o Stolarka drzwiowa - drzwi drewniane, plytowe, gladkie, w kolorze bialym, wzmocnione. - oscieznice metalowe, malowane - w drzwiach do pomieszczen sanitarnych stosowac samozamykacze 7

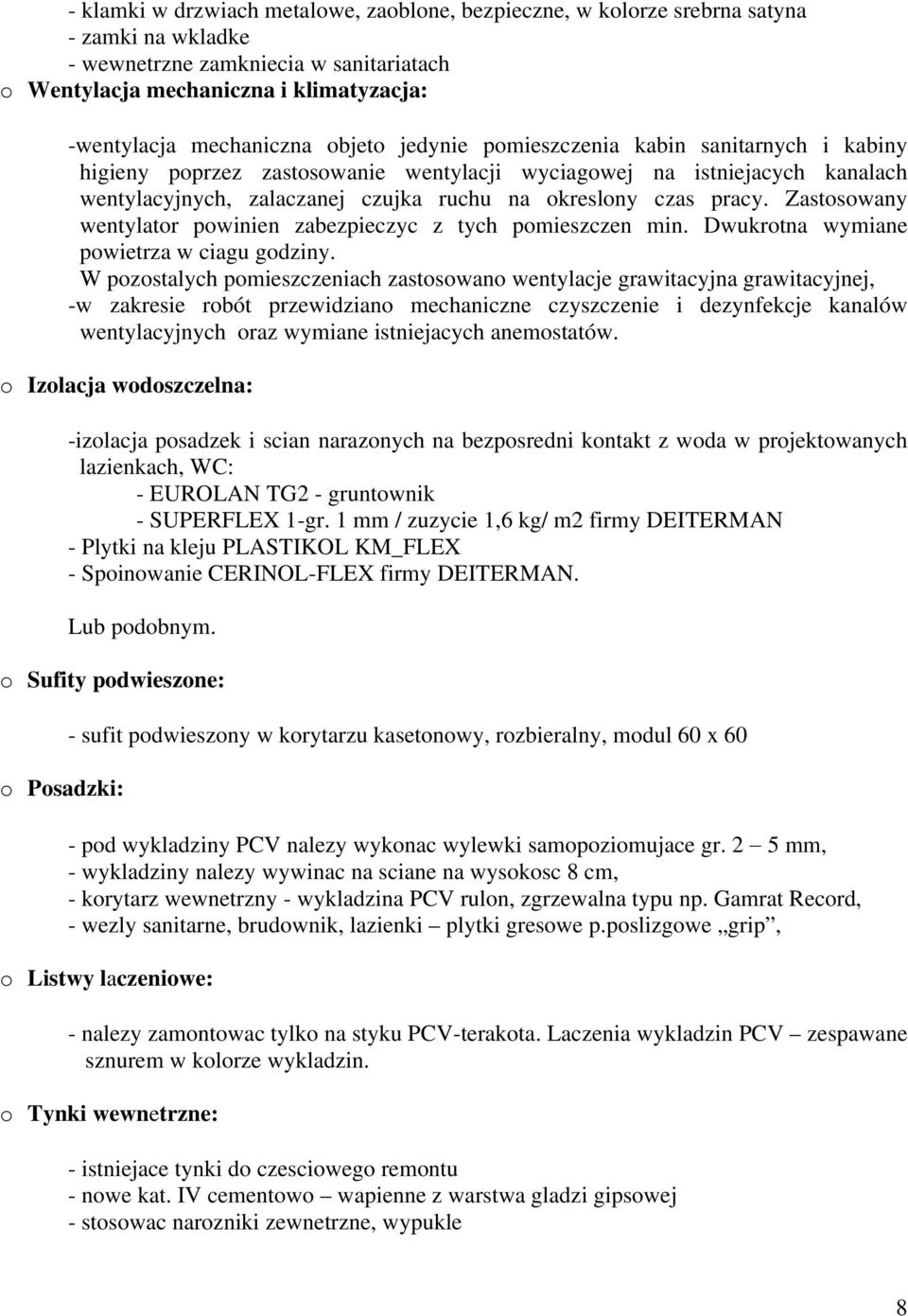

8 - klamki w drzwiach metalowe, zaoblone, bezpieczne, w kolorze srebrna satyna - zamki na wkladke - wewnetrzne zamkniecia w sanitariatach o Wentylacja mechaniczna i klimatyzacja: -wentylacja mechaniczna objeto jedynie pomieszczenia kabin sanitarnych i kabiny higieny poprzez zastosowanie wentylacji wyciagowej na istniejacych kanalach wentylacyjnych, zalaczanej czujka ruchu na okreslony czas pracy. Zastosowany wentylator powinien zabezpieczyc z tych pomieszczen min. Dwukrotna wymiane powietrza w ciagu godziny. W pozostalych pomieszczeniach zastosowano wentylacje grawitacyjna grawitacyjnej, -w zakresie robót przewidziano mechaniczne czyszczenie i dezynfekcje kanalów wentylacyjnych oraz wymiane istniejacych anemostatów. o Izolacja wodoszczelna: -izolacja posadzek i scian narazonych na bezposredni kontakt z woda w projektowanych lazienkach, WC: - EUROLAN TG2 - gruntownik - SUPERFLEX 1-gr. 1 mm / zuzycie 1,6 kg/ m2 firmy DEITERMAN - Plytki na kleju PLASTIKOL KM_FLEX - Spoinowanie CERINOL-FLEX firmy DEITERMAN. Lub podobnym. o Sufity podwieszone: o Posadzki: - sufit podwieszony w korytarzu kasetonowy, rozbieralny, modul 60 x 60 - pod wykladziny PCV nalezy wykonac wylewki samopoziomujace gr. 2 5 mm, - wykladziny nalezy wywinac na sciane na wysokosc 8 cm, - korytarz wewnetrzny - wykladzina PCV rulon, zgrzewalna typu np. Gamrat Record, - wezly sanitarne, brudownik, lazienki plytki gresowe p.poslizgowe grip, o Listwy laczeniowe: - nalezy zamontowac tylko na styku PCV-terakota. Laczenia wykladzin PCV zespawane sznurem w kolorze wykladzin. o Tynki wewnetrzne: - istniejace tynki do czesciowego remontu - nowe kat. IV cementowo wapienne z warstwa gladzi gipsowej - stosowac narozniki zewnetrzne, wypukle 8

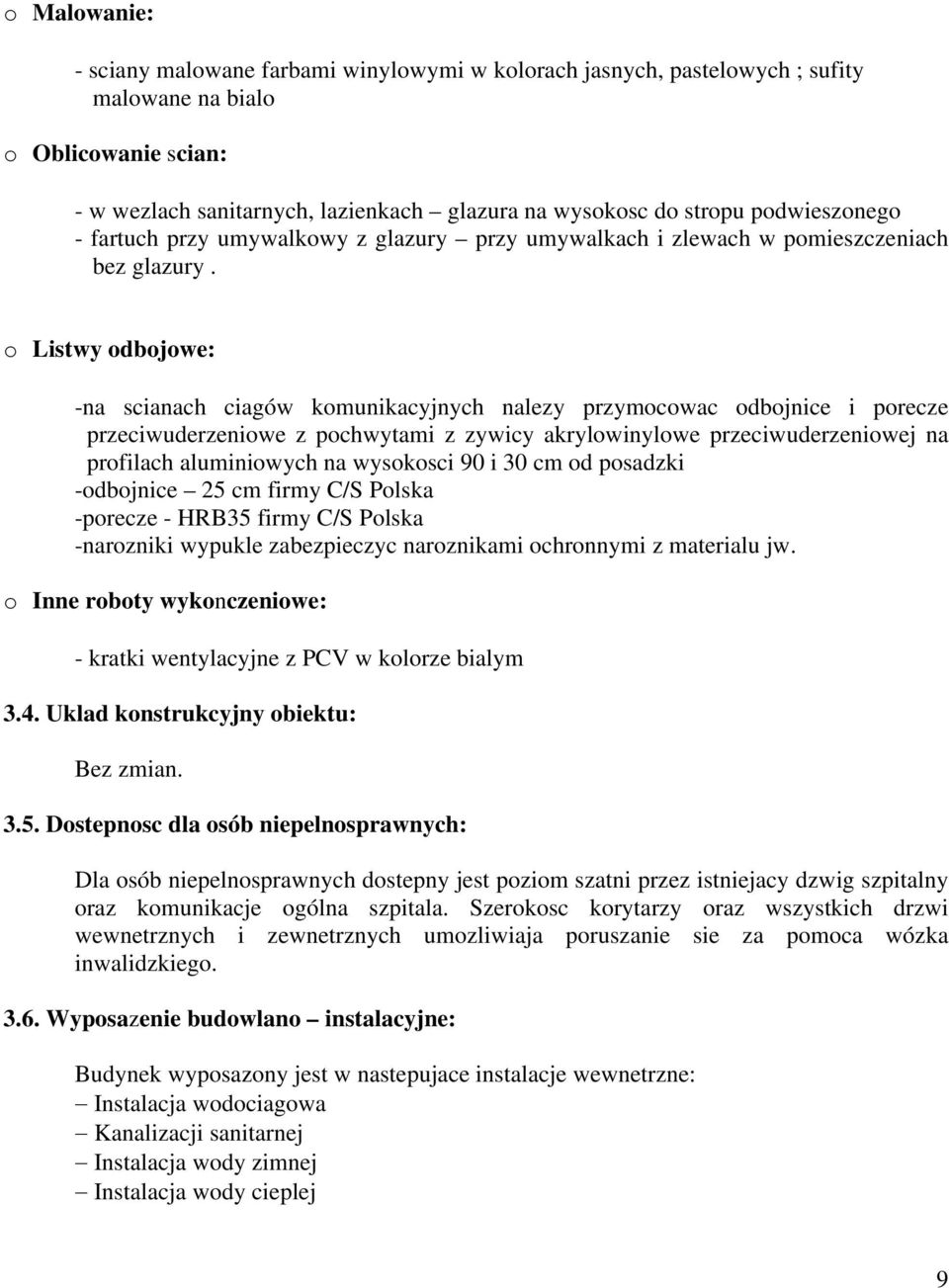

9 o Malowanie: - sciany malowane farbami winylowymi w kolorach jasnych, pastelowych ; sufity malowane na bialo o Oblicowanie scian: - w wezlach sanitarnych, lazienkach glazura na wysokosc do stropu podwieszonego - fartuch przy umywalkowy z glazury przy umywalkach i zlewach w pomieszczeniach bez glazury. o Listwy odbojowe: -na scianach ciagów komunikacyjnych nalezy przymocowac odbojnice i porecze przeciwuderzeniowe z pochwytami z zywicy akrylowinylowe przeciwuderzeniowej na profilach aluminiowych na wysokosci 90 i 30 cm od posadzki -odbojnice 25 cm firmy C/S Polska -porecze - HRB35 firmy C/S Polska -narozniki wypukle zabezpieczyc naroznikami ochronnymi z materialu jw. o Inne roboty wykonczeniowe: - kratki wentylacyjne z PCV w kolorze bialym 3.4. Uklad konstrukcyjny obiektu: Bez zmian Dostepnosc dla osób niepelnosprawnych: Dla osób niepelnosprawnych dostepny jest poziom szatni przez istniejacy dzwig szpitalny oraz komunikacje ogólna szpitala. Szerokosc korytarzy oraz wszystkich drzwi wewnetrznych i zewnetrznych umozliwiaja poruszanie sie za pomoca wózka inwalidzkiego Wyposazenie budowlano instalacyjne: Budynek wyposazony jest w nastepujace instalacje wewnetrzne: Instalacja wodociagowa Kanalizacji sanitarnej Instalacja wody zimnej Instalacja wody cieplej 9

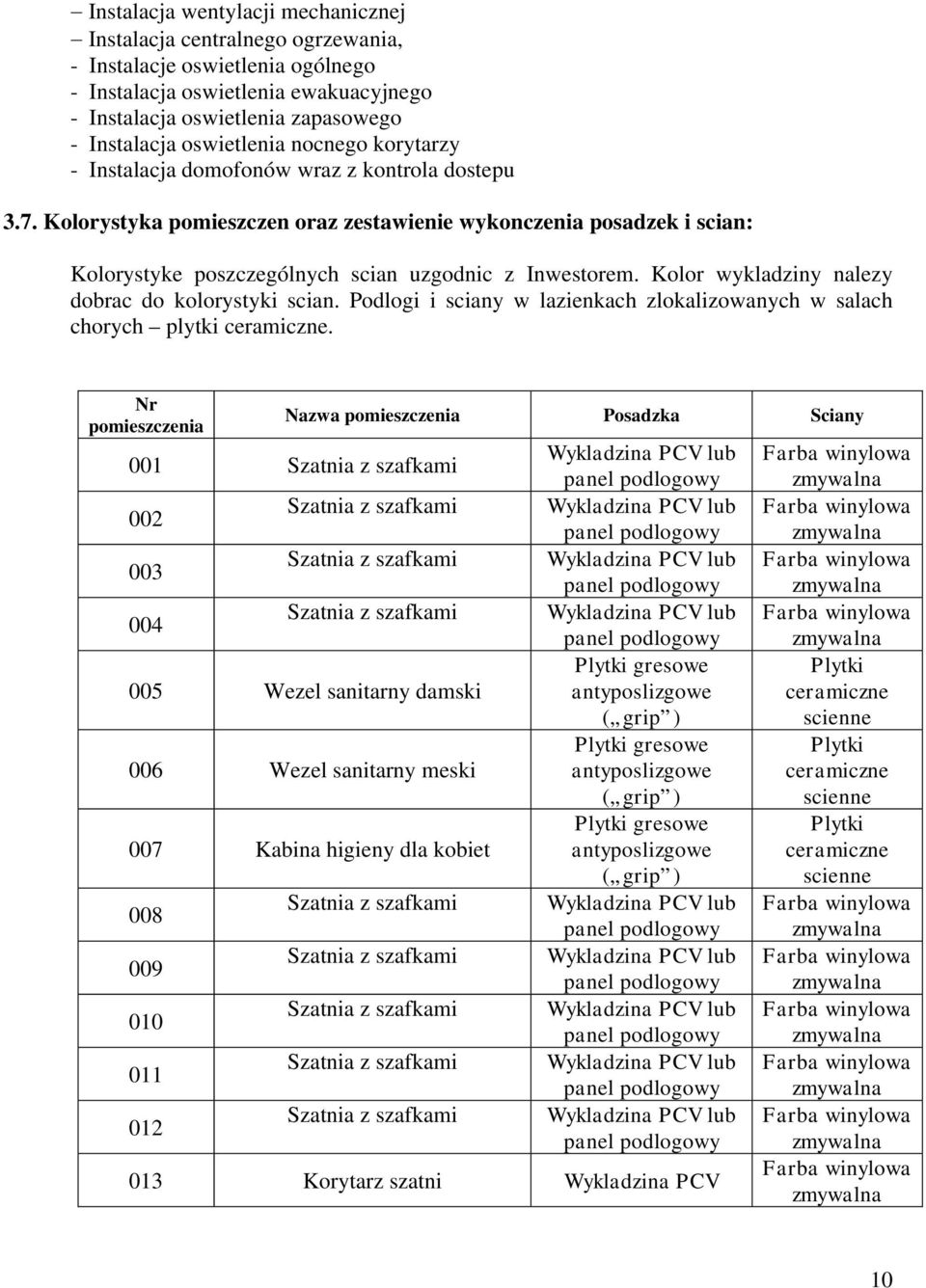

10 Instalacja wentylacji mechanicznej Instalacja centralnego ogrzewania, - Instalacje oswietlenia ogólnego - Instalacja oswietlenia ewakuacyjnego - Instalacja oswietlenia zapasowego - Instalacja oswietlenia nocnego korytarzy - Instalacja domofonów wraz z kontrola dostepu 3.7. Kolorystyka pomieszczen oraz zestawienie wykonczenia posadzek i scian: Kolorystyke poszczególnych scian uzgodnic z Inwestorem. Kolor wykladziny nalezy dobrac do kolorystyki scian. Podlogi i sciany w lazienkach zlokalizowanych w salach chorych plytki ceramiczne. Nr pomieszczenia Nazwa pomieszczenia Posadzka Sciany Wezel sanitarny damski 006 Wezel sanitarny meski 007 Kabina higieny dla kobiet Plytki gresowe antyposlizgowe ( grip ) Plytki gresowe antyposlizgowe ( grip ) Plytki gresowe antyposlizgowe ( grip ) 013 Korytarz szatni Wykladzina PCV Plytki ceramiczne scienne Plytki ceramiczne scienne Plytki ceramiczne scienne 10

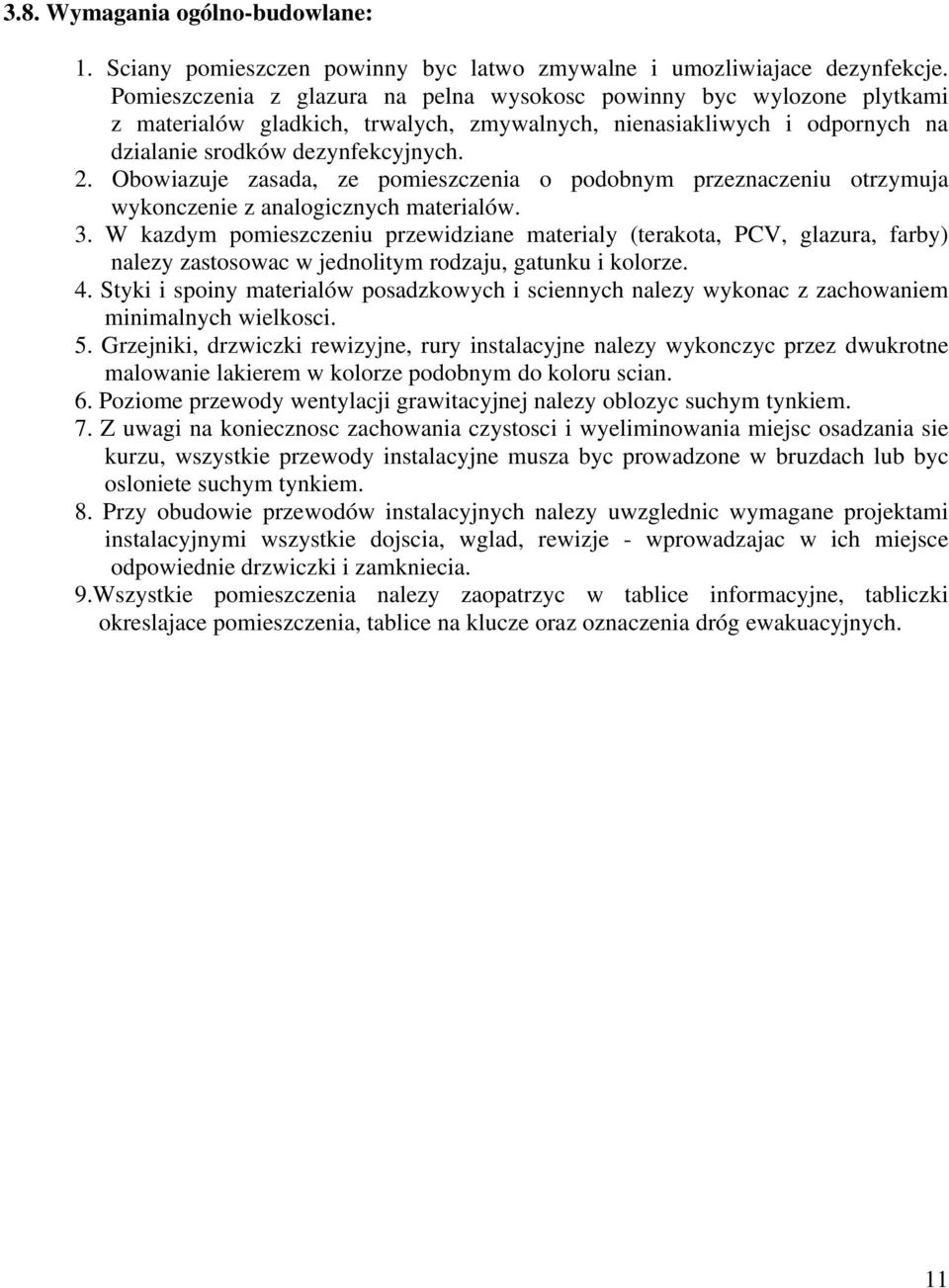

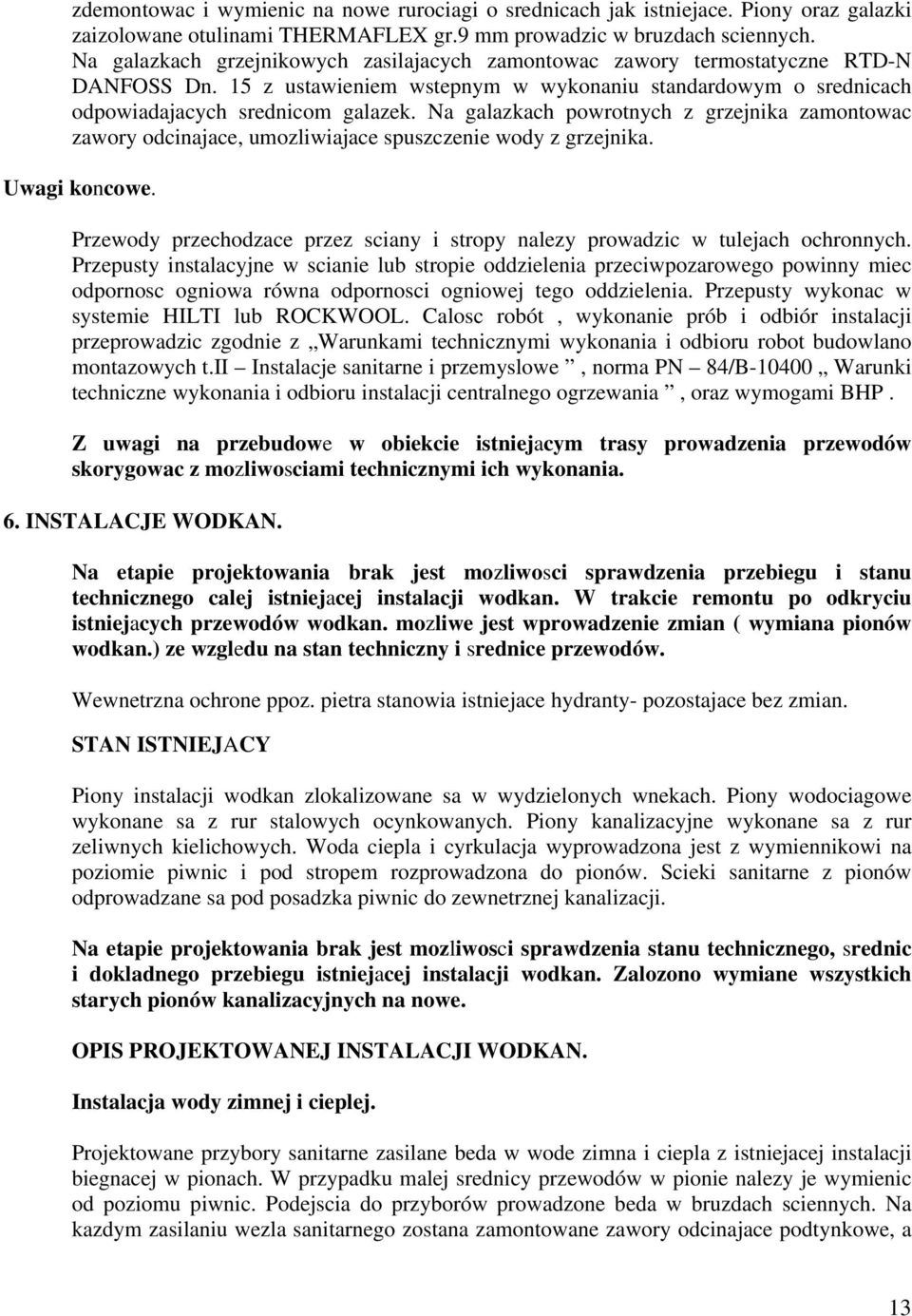

11 3.8. Wymagania ogólno-budowlane: 1. Sciany pomieszczen powinny byc latwo zmywalne i umozliwiajace dezynfekcje. Pomieszczenia z glazura na pelna wysokosc powinny byc wylozone plytkami z materialów gladkich, trwalych, zmywalnych, nienasiakliwych i odpornych na dzialanie srodków dezynfekcyjnych. 2. Obowiazuje zasada, ze pomieszczenia o podobnym przeznaczeniu otrzymuja wykonczenie z analogicznych materialów. 3. W kazdym pomieszczeniu przewidziane materialy (terakota, PCV, glazura, farby) nalezy zastosowac w jednolitym rodzaju, gatunku i kolorze. 4. Styki i spoiny materialów posadzkowych i sciennych nalezy wykonac z zachowaniem minimalnych wielkosci. 5. Grzejniki, drzwiczki rewizyjne, rury instalacyjne nalezy wykonczyc przez dwukrotne malowanie lakierem w kolorze podobnym do koloru scian. 6. Poziome przewody wentylacji grawitacyjnej nalezy oblozyc suchym tynkiem. 7. Z uwagi na koniecznosc zachowania czystosci i wyeliminowania miejsc osadzania sie kurzu, wszystkie przewody instalacyjne musza byc prowadzone w bruzdach lub byc osloniete suchym tynkiem. 8. Przy obudowie przewodów instalacyjnych nalezy uwzglednic wymagane projektami instalacyjnymi wszystkie dojscia, wglad, rewizje - wprowadzajac w ich miejsce odpowiednie drzwiczki i zamkniecia. 9.Wszystkie pomieszczenia nalezy zaopatrzyc w tablice informacyjne, tabliczki okreslajace pomieszczenia, tablice na klucze oraz oznaczenia dróg ewakuacyjnych. 11

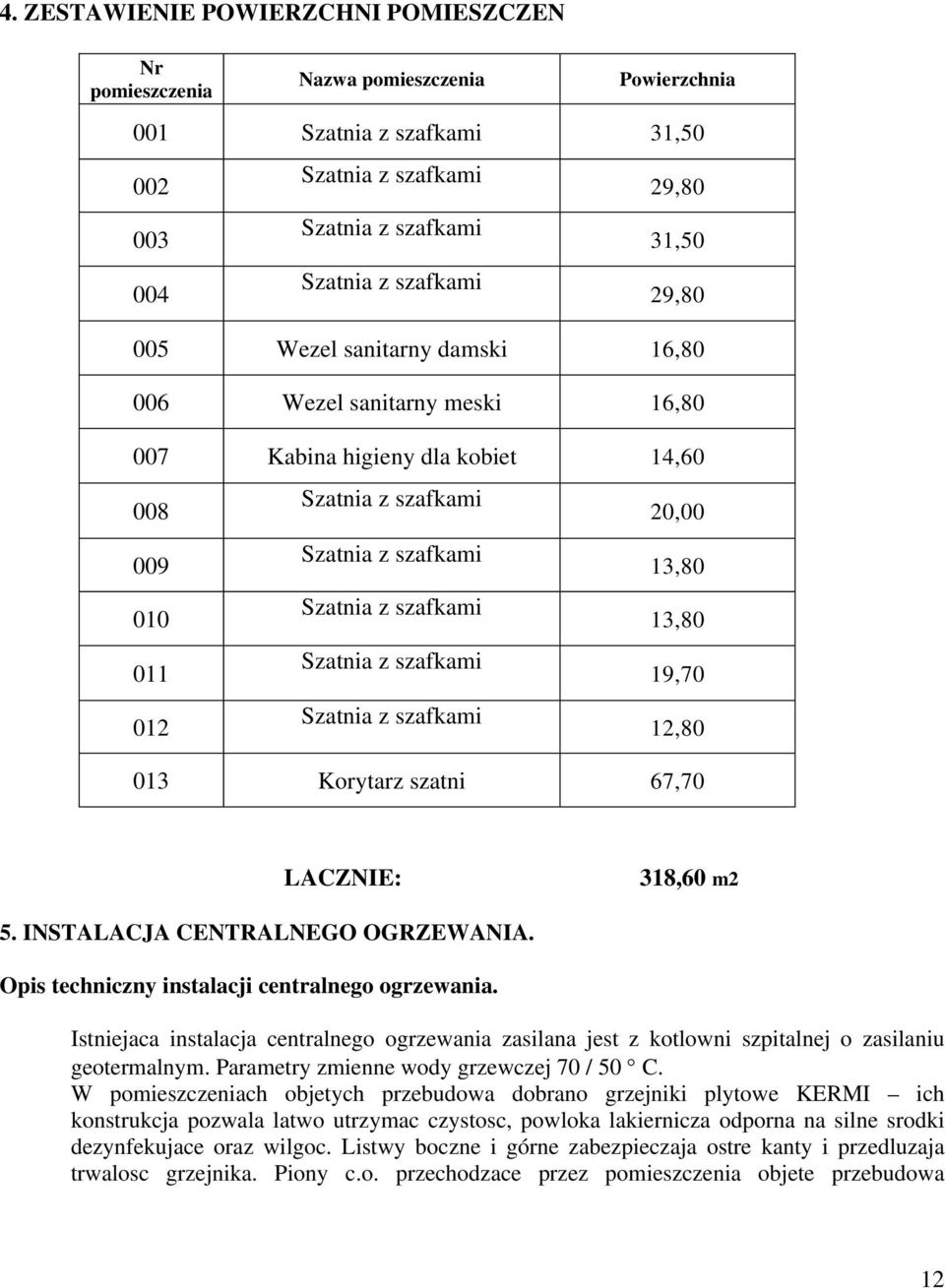

12 4. ZESTAWIENIE POWIERZCHNI POMIESZCZEN Nr pomieszczenia Nazwa pomieszczenia Powierzchnia , , , , Wezel sanitarny damski 16, Wezel sanitarny meski 16, Kabina higieny dla kobiet 14, , , , , , Korytarz szatni 67,70 LACZNIE: 318,60 m2 5. INSTALACJA CENTRALNEGO OGRZEWANIA. Opis techniczny instalacji centralnego ogrzewania. Istniejaca instalacja centralnego ogrzewania zasilana jest z kotlowni szpitalnej o zasilaniu geotermalnym. Parametry zmienne wody grzewczej 70 / 50 C. W pomieszczeniach objetych przebudowa dobrano grzejniki plytowe KERMI ich konstrukcja pozwala latwo utrzymac czystosc, powloka lakiernicza odporna na silne srodki dezynfekujace oraz wilgoc. Listwy boczne i górne zabezpieczaja ostre kanty i przedluzaja trwalosc grzejnika. Piony c.o. przechodzace przez pomieszczenia objete przebudowa 12

13 zdemontowac i wymienic na nowe rurociagi o srednicach jak istniejace. Piony oraz galazki zaizolowane otulinami THERMAFLEX gr.9 mm prowadzic w bruzdach sciennych. Na galazkach grzejnikowych zasilajacych zamontowac zawory termostatyczne RTD-N DANFOSS Dn. 15 z ustawieniem wstepnym w wykonaniu standardowym o srednicach odpowiadajacych srednicom galazek. Na galazkach powrotnych z grzejnika zamontowac zawory odcinajace, umozliwiajace spuszczenie wody z grzejnika. Uwagi koncowe. Przewody przechodzace przez sciany i stropy nalezy prowadzic w tulejach ochronnych. Przepusty instalacyjne w scianie lub stropie oddzielenia przeciwpozarowego powinny miec odpornosc ogniowa równa odpornosci ogniowej tego oddzielenia. Przepusty wykonac w systemie HILTI lub ROCKWOOL. Calosc robót, wykonanie prób i odbiór instalacji przeprowadzic zgodnie z Warunkami technicznymi wykonania i odbioru robot budowlano montazowych t.ii Instalacje sanitarne i przemyslowe, norma PN 84/B Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewania, oraz wymogami BHP. Z uwagi na przebudowe w obiekcie istniejacym trasy prowadzenia przewodów skorygowac z mozliwosciami technicznymi ich wykonania. 6. INSTALACJE WODKAN. Na etapie projektowania brak jest mozliwosci sprawdzenia przebiegu i stanu technicznego calej istniejacej instalacji wodkan. W trakcie remontu po odkryciu istniejacych przewodów wodkan. mozliwe jest wprowadzenie zmian ( wymiana pionów wodkan.) ze wzgledu na stan techniczny i srednice przewodów. Wewnetrzna ochrone ppoz. pietra stanowia istniejace hydranty- pozostajace bez zmian. STAN ISTNIEJACY Piony instalacji wodkan zlokalizowane sa w wydzielonych wnekach. Piony wodociagowe wykonane sa z rur stalowych ocynkowanych. Piony kanalizacyjne wykonane sa z rur zeliwnych kielichowych. Woda ciepla i cyrkulacja wyprowadzona jest z wymiennikowi na poziomie piwnic i pod stropem rozprowadzona do pionów. Scieki sanitarne z pionów odprowadzane sa pod posadzka piwnic do zewnetrznej kanalizacji. Na etapie projektowania brak jest mozliwosci sprawdzenia stanu technicznego, srednic i dokladnego przebiegu istniejacej instalacji wodkan. Zalozono wymiane wszystkich starych pionów kanalizacyjnych na nowe. OPIS PROJEKTOWANEJ INSTALACJI WODKAN. Instalacja wody zimnej i cieplej. Projektowane przybory sanitarne zasilane beda w wode zimna i ciepla z istniejacej instalacji biegnacej w pionach. W przypadku malej srednicy przewodów w pionie nalezy je wymienic od poziomu piwnic. Podejscia do przyborów prowadzone beda w bruzdach sciennych. Na kazdym zasilaniu wezla sanitarnego zostana zamontowane zawory odcinajace podtynkowe, a 13

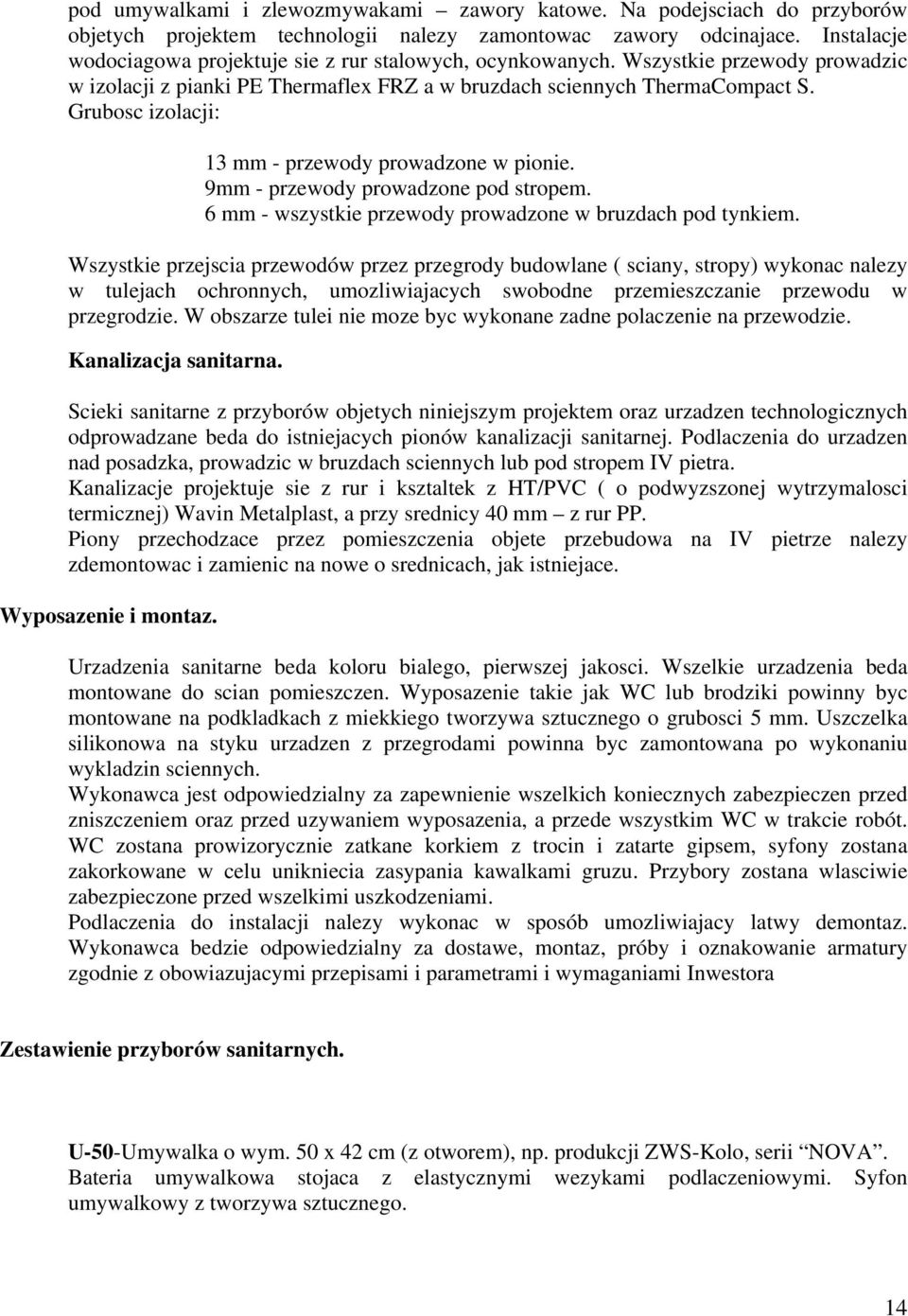

14 pod umywalkami i zlewozmywakami zawory katowe. Na podejsciach do przyborów objetych projektem technologii nalezy zamontowac zawory odcinajace. Instalacje wodociagowa projektuje sie z rur stalowych, ocynkowanych. Wszystkie przewody prowadzic w izolacji z pianki PE Thermaflex FRZ a w bruzdach sciennych ThermaCompact S. Grubosc izolacji: 13 mm - przewody prowadzone w pionie. 9mm - przewody prowadzone pod stropem. 6 mm - wszystkie przewody prowadzone w bruzdach pod tynkiem. Wszystkie przejscia przewodów przez przegrody budowlane ( sciany, stropy) wykonac nalezy w tulejach ochronnych, umozliwiajacych swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie moze byc wykonane zadne polaczenie na przewodzie. Kanalizacja sanitarna. Scieki sanitarne z przyborów objetych niniejszym projektem oraz urzadzen technologicznych odprowadzane beda do istniejacych pionów kanalizacji sanitarnej. Podlaczenia do urzadzen nad posadzka, prowadzic w bruzdach sciennych lub pod stropem IV pietra. Kanalizacje projektuje sie z rur i ksztaltek z HT/PVC ( o podwyzszonej wytrzymalosci termicznej) Wavin Metalplast, a przy srednicy 40 mm z rur PP. Piony przechodzace przez pomieszczenia objete przebudowa na IV pietrze nalezy zdemontowac i zamienic na nowe o srednicach, jak istniejace. Wyposazenie i montaz. Urzadzenia sanitarne beda koloru bialego, pierwszej jakosci. Wszelkie urzadzenia beda montowane do scian pomieszczen. Wyposazenie takie jak WC lub brodziki powinny byc montowane na podkladkach z miekkiego tworzywa sztucznego o grubosci 5 mm. Uszczelka silikonowa na styku urzadzen z przegrodami powinna byc zamontowana po wykonaniu wykladzin sciennych. Wykonawca jest odpowiedzialny za zapewnienie wszelkich koniecznych zabezpieczen przed zniszczeniem oraz przed uzywaniem wyposazenia, a przede wszystkim WC w trakcie robót. WC zostana prowizorycznie zatkane korkiem z trocin i zatarte gipsem, syfony zostana zakorkowane w celu unikniecia zasypania kawalkami gruzu. Przybory zostana wlasciwie zabezpieczone przed wszelkimi uszkodzeniami. Podlaczenia do instalacji nalezy wykonac w sposób umozliwiajacy latwy demontaz. Wykonawca bedzie odpowiedzialny za dostawe, montaz, próby i oznakowanie armatury zgodnie z obowiazujacymi przepisami i parametrami i wymaganiami Inwestora Zestawienie przyborów sanitarnych. U-50-Umywalka o wym. 50 x 42 cm (z otworem), np. produkcji ZWS-Kolo, serii NOVA. Bateria umywalkowa stojaca z elastycznymi wezykami podlaczeniowymi. Syfon umywalkowy z tworzywa sztucznego. 14

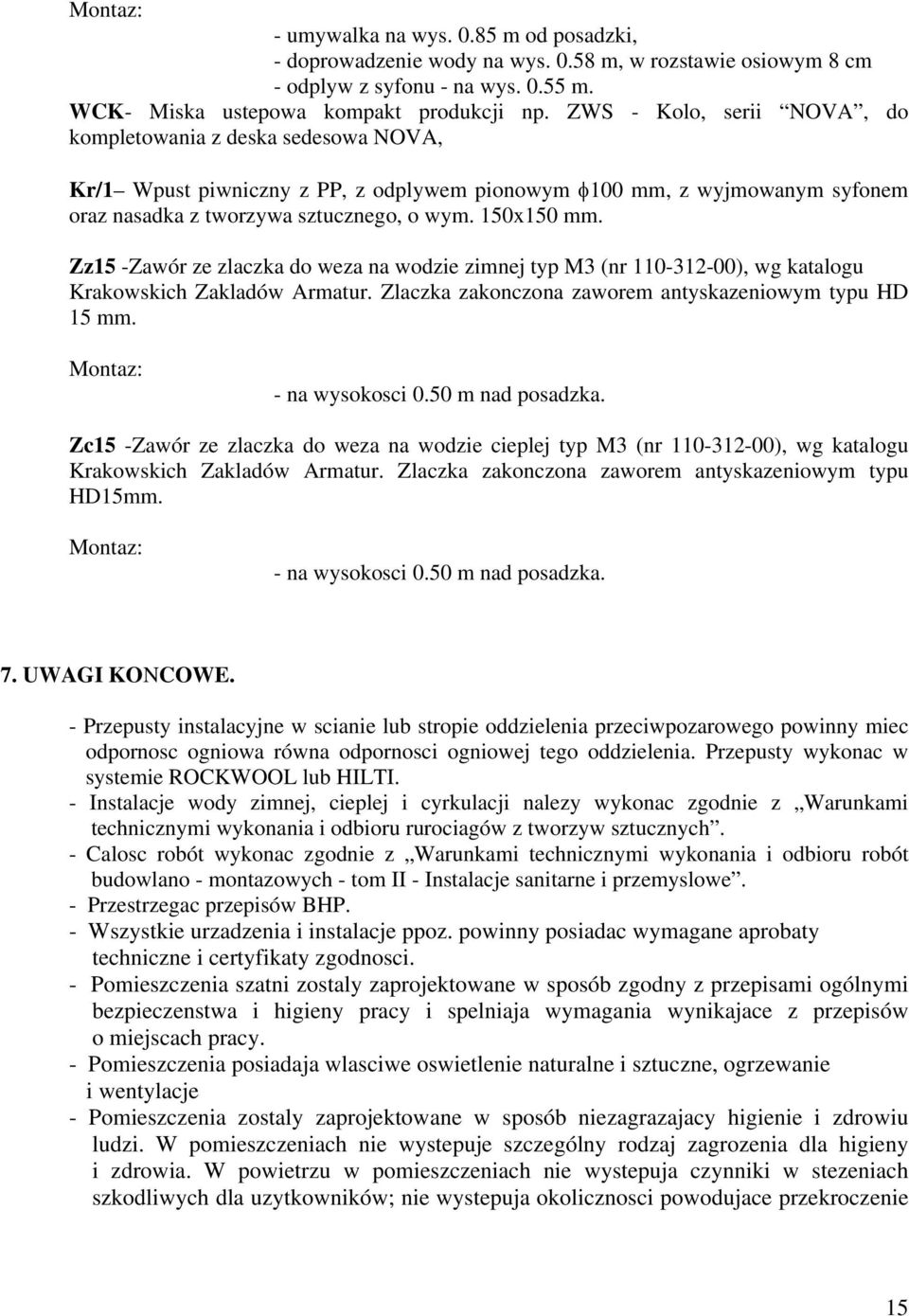

15 Montaz: - umywalka na wys m od posadzki, - doprowadzenie wody na wys m, w rozstawie osiowym 8 cm - odplyw z syfonu - na wys m. WCK- Miska ustepowa kompakt produkcji np. ZWS - Kolo, serii NOVA, do kompletowania z deska sedesowa NOVA, Kr/1 Wpust piwniczny z PP, z odplywem pionowym 100 mm, z wyjmowanym syfonem oraz nasadka z tworzywa sztucznego, o wym. 150x150 mm. Zz15 -Zawór ze zlaczka do weza na wodzie zimnej typ M3 (nr ), wg katalogu Krakowskich Zakladów Armatur. Zlaczka zakonczona zaworem antyskazeniowym typu HD 15 mm. Montaz: - na wysokosci 0.50 m nad posadzka. Zc15 -Zawór ze zlaczka do weza na wodzie cieplej typ M3 (nr ), wg katalogu Krakowskich Zakladów Armatur. Zlaczka zakonczona zaworem antyskazeniowym typu HD15mm. Montaz: - na wysokosci 0.50 m nad posadzka. 7. UWAGI KONCOWE. - Przepusty instalacyjne w scianie lub stropie oddzielenia przeciwpozarowego powinny miec odpornosc ogniowa równa odpornosci ogniowej tego oddzielenia. Przepusty wykonac w systemie ROCKWOOL lub HILTI. - Instalacje wody zimnej, cieplej i cyrkulacji nalezy wykonac zgodnie z Warunkami technicznymi wykonania i odbioru rurociagów z tworzyw sztucznych. - Calosc robót wykonac zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montazowych - tom II - Instalacje sanitarne i przemyslowe. - Przestrzegac przepisów BHP. - Wszystkie urzadzenia i instalacje ppoz. powinny posiadac wymagane aprobaty techniczne i certyfikaty zgodnosci. - Pomieszczenia szatni zostaly zaprojektowane w sposób zgodny z przepisami ogólnymi bezpieczenstwa i higieny pracy i spelniaja wymagania wynikajace z przepisów o miejscach pracy. - Pomieszczenia posiadaja wlasciwe oswietlenie naturalne i sztuczne, ogrzewanie i wentylacje - Pomieszczenia zostaly zaprojektowane w sposób niezagrazajacy higienie i zdrowiu ludzi. W pomieszczeniach nie wystepuje szczególny rodzaj zagrozenia dla higieny i zdrowia. W powietrzu w pomieszczeniach nie wystepuja czynniki w stezeniach szkodliwych dla uzytkowników; nie wystepuja okolicznosci powodujace przekroczenie 15
