PROJEKT BUDOWLANY. ADRES: Zakopane, ul. Kamieniec 10 INWESTOR: PROJEKTANT: NAZWA OBIEKTU: remont pomieszczen III pietra Oddzial

Transkrypt

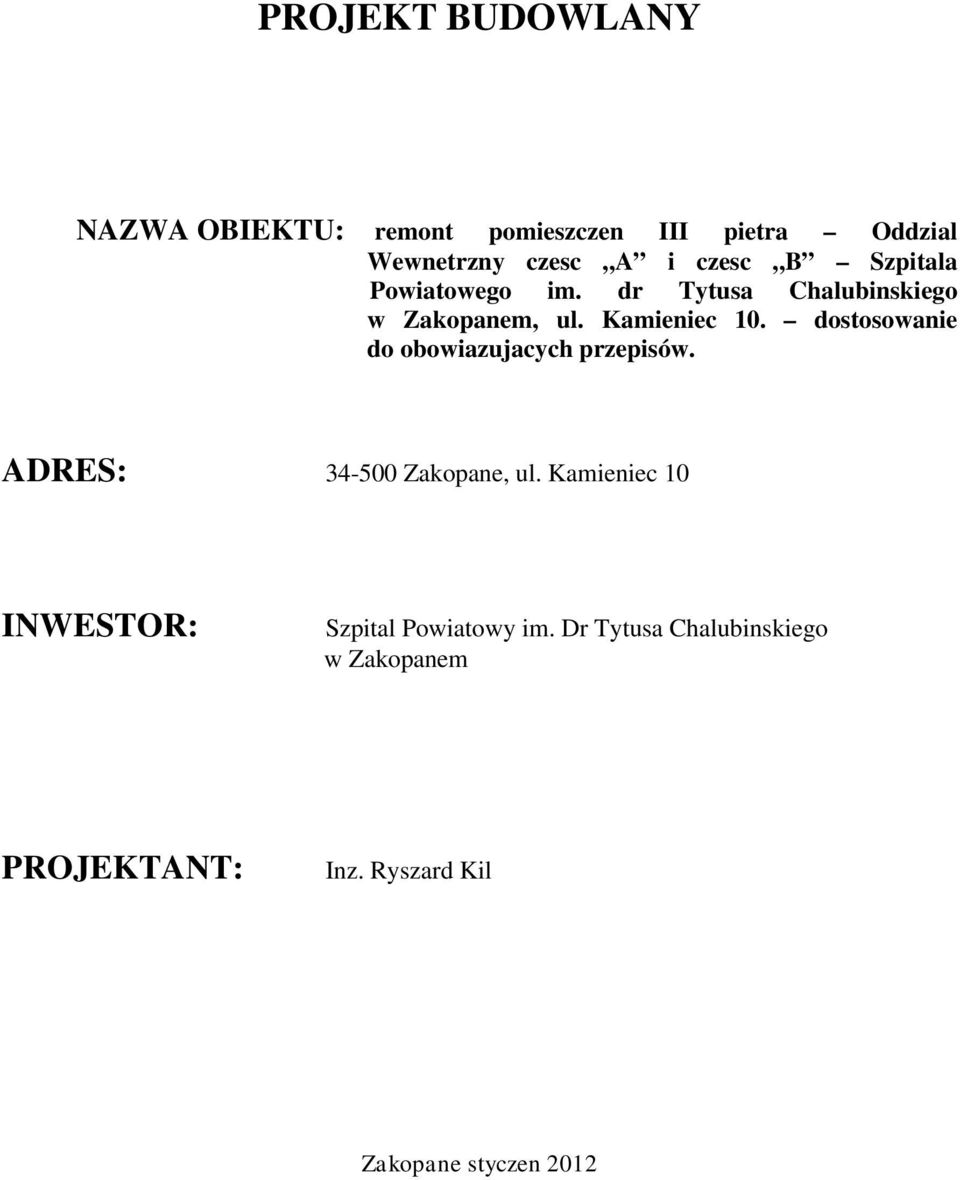

1 PROJEKT BUDOWLANY NAZWA OBIEKTU: remont pomieszczen III pietra Oddzial Wewnetrzny czesc A i czesc B Szpitala Powiatowego im. dr Tytusa Chalubinskiego w Zakopanem, ul. Kamieniec 10. dostosowanie do obowiazujacych przepisów. ADRES: Zakopane, ul. Kamieniec 10 INWESTOR: Szpital Powiatowy im. Dr Tytusa Chalubinskiego w Zakopanem PROJEKTANT: Inz. Ryszard Kil Zakopane styczen 2012

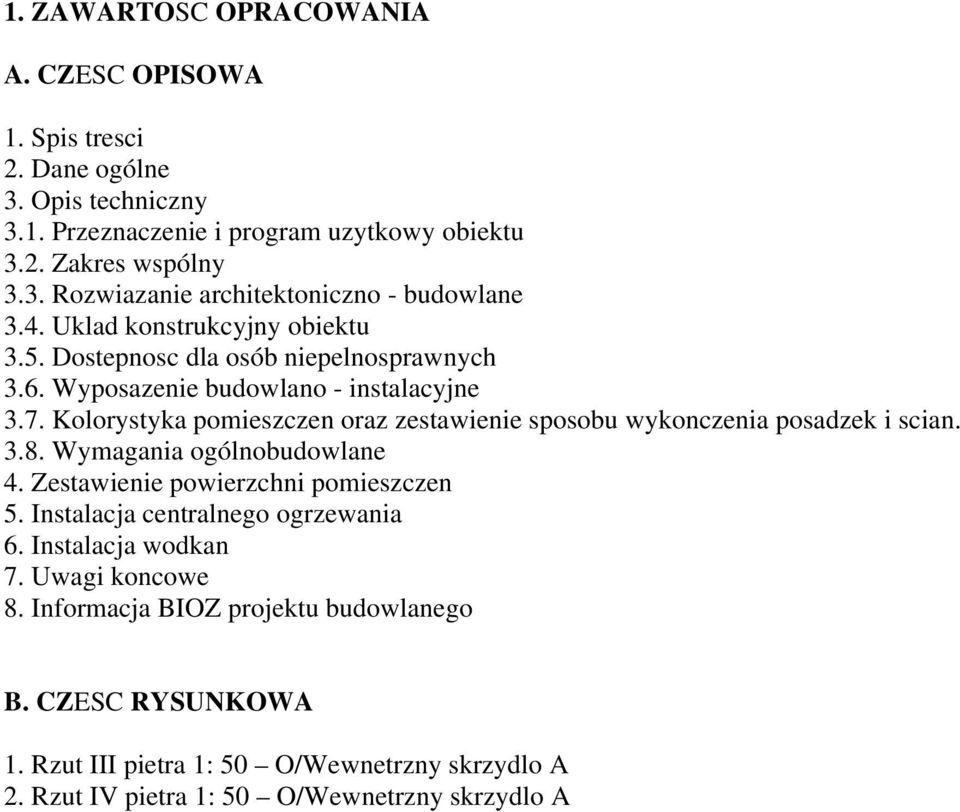

2 1. ZAWARTOSC OPRACOWANIA A. CZESC OPISOWA 1. Spis tresci 2. Dane ogólne 3. Opis techniczny 3.1. Przeznaczenie i program uzytkowy obiektu 3.2. Zakres wspólny 3.3. Rozwiazanie architektoniczno - budowlane 3.4. Uklad konstrukcyjny obiektu 3.5. Dostepnosc dla osób niepelnosprawnych 3.6. Wyposazenie budowlano - instalacyjne 3.7. Kolorystyka pomieszczen oraz zestawienie sposobu wykonczenia posadzek i scian Wymagania ogólnobudowlane 4. Zestawienie powierzchni pomieszczen 5. Instalacja centralnego ogrzewania 6. Instalacja wodkan 7. Uwagi koncowe 8. Informacja BIOZ projektu budowlanego B. CZESC RYSUNKOWA 1. Rzut III pietra 1: 50 O/Wewnetrzny skrzydlo A 2. Rzut IV pietra 1: 50 O/Wewnetrzny skrzydlo A

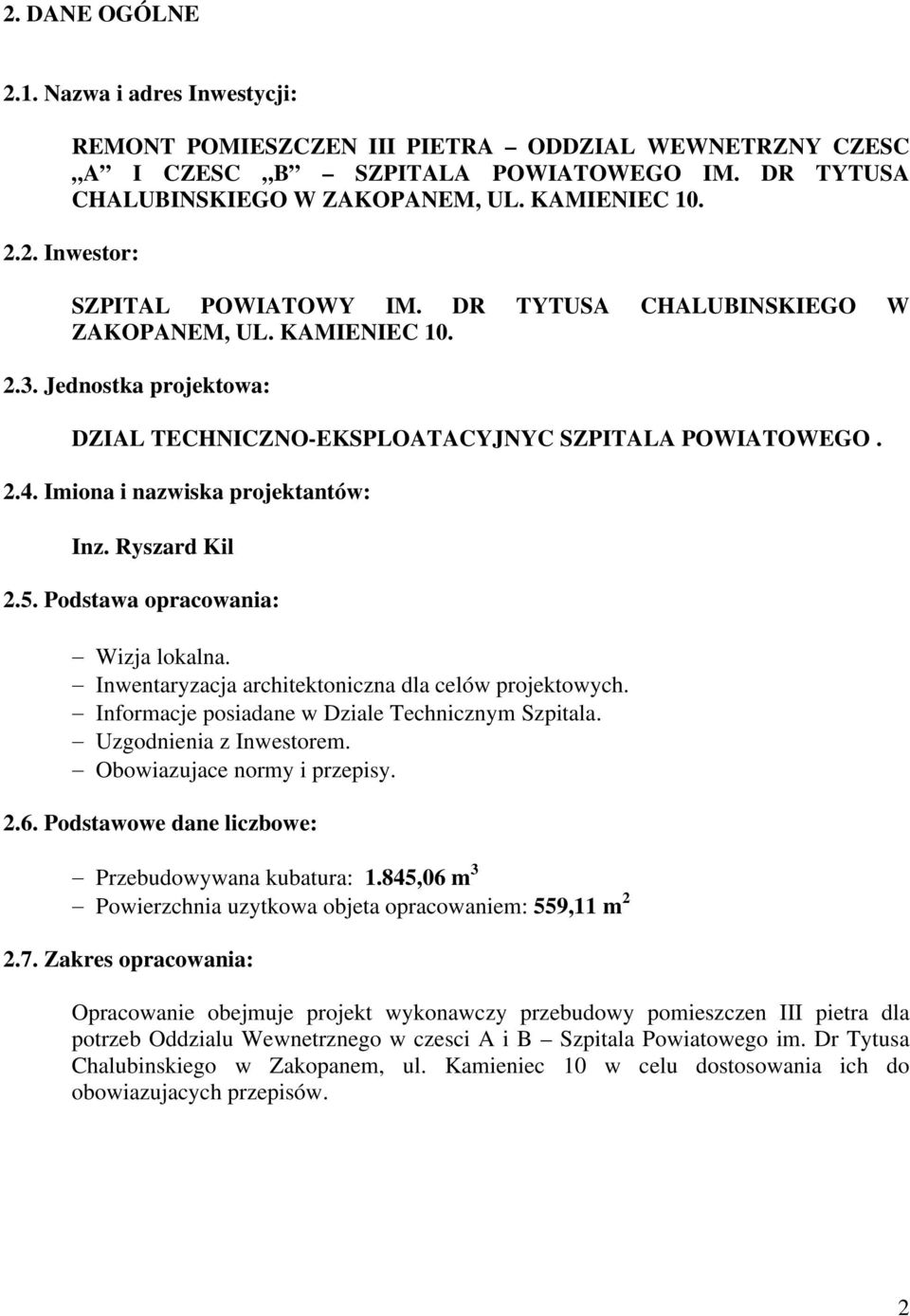

3 2. DANE OGÓLNE 2.1. Nazwa i adres Inwestycji: REMONT POMIESZCZEN III PIETRA ODDZIAL WEWNETRZNY CZESC A I CZESC B SZPITALA POWIATOWEGO IM. DR TYTUSA CHALUBINSKIEGO W ZAKOPANEM, UL. KAMIENIEC Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHALUBINSKIEGO W ZAKOPANEM, UL. KAMIENIEC Jednostka projektowa: DZIAL TECHNICZNO-EKSPLOATACYJNYC SZPITALA POWIATOWEGO Imiona i nazwiska projektantów: Inz. Ryszard Kil 2.5. Podstawa opracowania: Wizja lokalna. Inwentaryzacja architektoniczna dla celów projektowych. Informacje posiadane w Dziale Technicznym Szpitala. Uzgodnienia z Inwestorem. Obowiazujace normy i przepisy Podstawowe dane liczbowe: Przebudowywana kubatura: 1.845,06 m 3 Powierzchnia uzytkowa objeta opracowaniem: 559,11 m Zakres opracowania: Opracowanie obejmuje projekt wykonawczy przebudowy pomieszczen III pietra dla potrzeb Oddzialu Wewnetrznego w czesci A i B Szpitala Powiatowego im. Dr Tytusa Chalubinskiego w Zakopanem, ul. Kamieniec 10 w celu dostosowania ich do obowiazujacych przepisów. 2

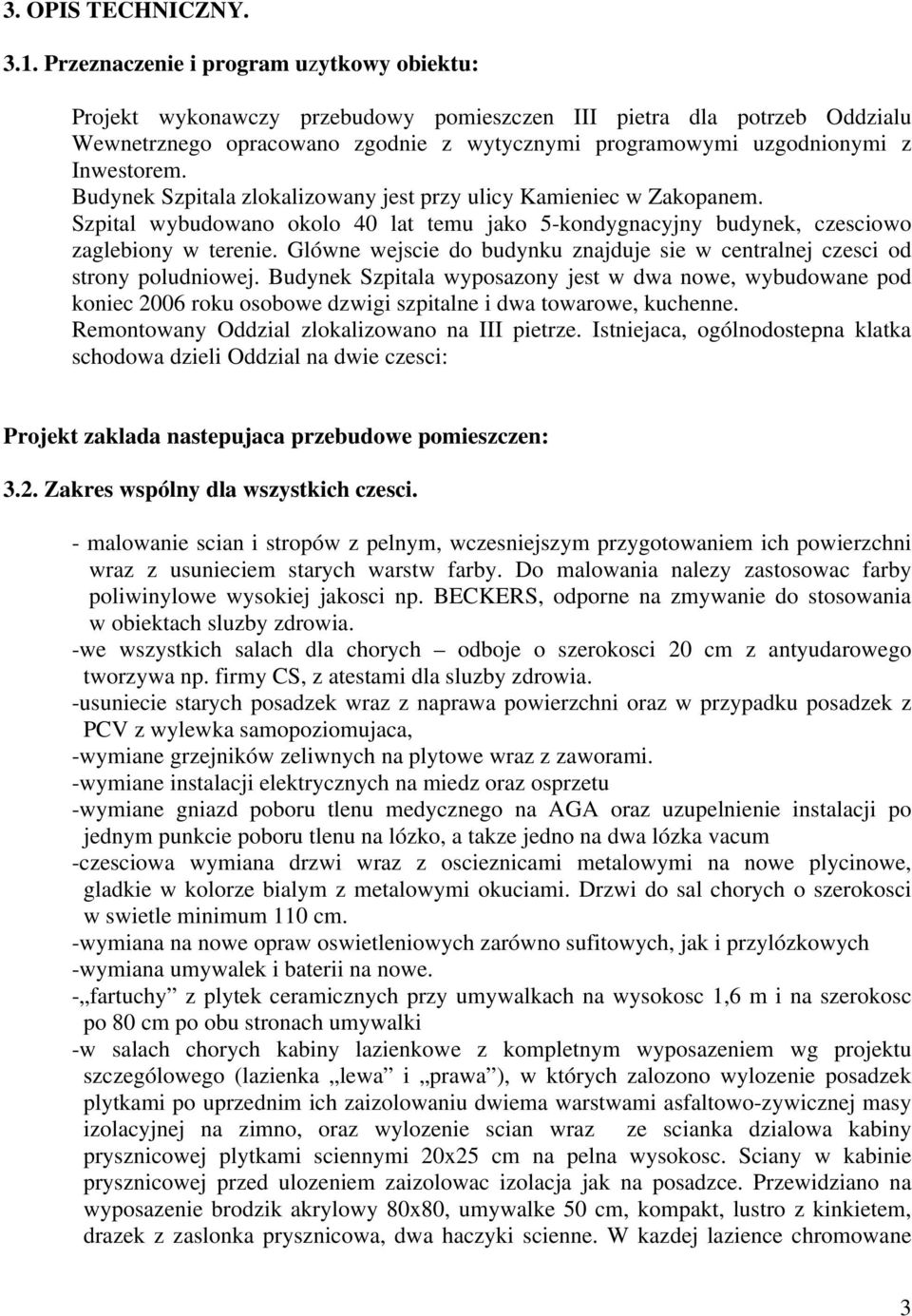

4 3. OPIS TECHNICZNY Przeznaczenie i program uzytkowy obiektu: Projekt wykonawczy przebudowy pomieszczen III pietra dla potrzeb Oddzialu Wewnetrznego opracowano zgodnie z wytycznymi programowymi uzgodnionymi z Inwestorem. Budynek Szpitala zlokalizowany jest przy ulicy Kamieniec w Zakopanem. Szpital wybudowano okolo 40 lat temu jako 5-kondygnacyjny budynek, czesciowo zaglebiony w terenie. Glówne wejscie do budynku znajduje sie w centralnej czesci od strony poludniowej. Budynek Szpitala wyposazony jest w dwa nowe, wybudowane pod koniec 2006 roku osobowe dzwigi szpitalne i dwa towarowe, kuchenne. Remontowany Oddzial zlokalizowano na III pietrze. Istniejaca, ogólnodostepna klatka schodowa dzieli Oddzial na dwie czesci: Projekt zaklada nastepujaca przebudowe pomieszczen: 3.2. Zakres wspólny dla wszystkich czesci. - malowanie scian i stropów z pelnym, wczesniejszym przygotowaniem ich powierzchni wraz z usunieciem starych warstw farby. Do malowania nalezy zastosowac farby poliwinylowe wysokiej jakosci np. BECKERS, odporne na zmywanie do stosowania w obiektach sluzby zdrowia. -we wszystkich salach dla chorych odboje o szerokosci 20 cm z antyudarowego tworzywa np. firmy CS, z atestami dla sluzby zdrowia. -usuniecie starych posadzek wraz z naprawa powierzchni oraz w przypadku posadzek z PCV z wylewka samopoziomujaca, -wymiane grzejników zeliwnych na plytowe wraz z zaworami. -wymiane instalacji elektrycznych na miedz oraz osprzetu -wymiane gniazd poboru tlenu medycznego na AGA oraz uzupelnienie instalacji po jednym punkcie poboru tlenu na lózko, a takze jedno na dwa lózka vacum -czesciowa wymiana drzwi wraz z oscieznicami metalowymi na nowe plycinowe, gladkie w kolorze bialym z metalowymi okuciami. Drzwi do sal chorych o szerokosci w swietle minimum 110 cm. -wymiana na nowe opraw oswietleniowych zarówno sufitowych, jak i przylózkowych -wymiana umywalek i baterii na nowe. - fartuchy z plytek ceramicznych przy umywalkach na wysokosc 1,6 m i na szerokosc po 80 cm po obu stronach umywalki -w salach chorych kabiny lazienkowe z kompletnym wyposazeniem wg projektu szczególowego (lazienka lewa i prawa ), w których zalozono wylozenie posadzek plytkami po uprzednim ich zaizolowaniu dwiema warstwami asfaltowo-zywicznej masy izolacyjnej na zimno, oraz wylozenie scian wraz ze scianka dzialowa kabiny prysznicowej plytkami sciennymi 20x25 cm na pelna wysokosc. Sciany w kabinie prysznicowej przed ulozeniem zaizolowac izolacja jak na posadzce. Przewidziano na wyposazenie brodzik akrylowy 80x80, umywalke 50 cm, kompakt, lustro z kinkietem, drazek z zaslonka prysznicowa, dwa haczyki. W kazdej lazience chromowane 3

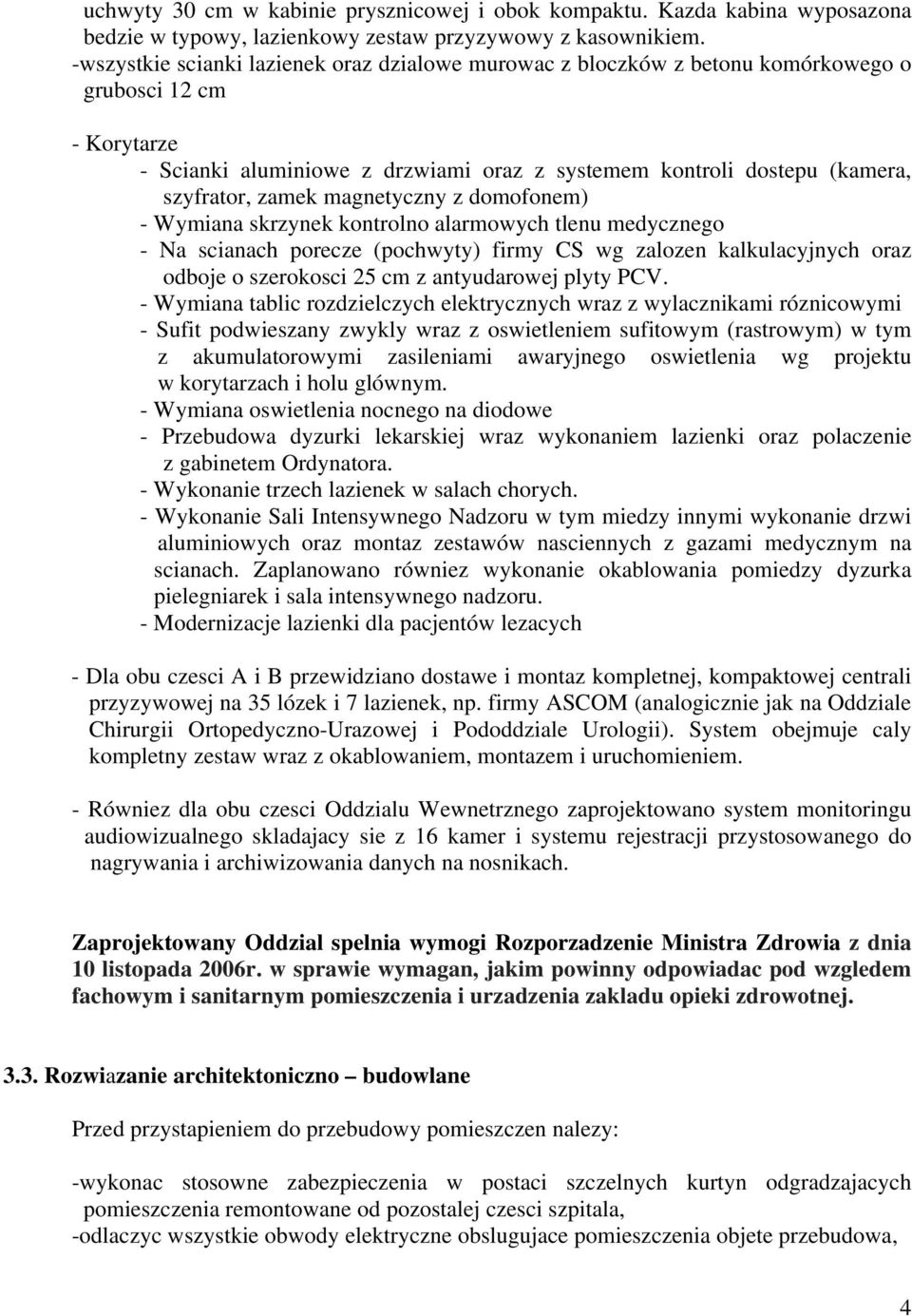

5 uchwyty 30 cm w kabinie prysznicowej i obok kompaktu. Kazda kabina wyposazona bedzie w typowy, lazienkowy zestaw przyzywowy z kasownikiem. -wszystkie scianki lazienek oraz dzialowe murowac z bloczków z betonu komórkowego o grubosci 12 cm - Korytarze - Scianki aluminiowe z drzwiami oraz z systemem kontroli dostepu (kamera, szyfrator, zamek magnetyczny z domofonem) - Wymiana skrzynek kontrolno alarmowych tlenu medycznego - Na scianach porecze (pochwyty) firmy CS wg zalozen kalkulacyjnych oraz odboje o szerokosci 25 cm z antyudarowej plyty PCV. - Wymiana tablic rozdzielczych elektrycznych wraz z wylacznikami róznicowymi - Sufit podwieszany zwykly wraz z oswietleniem sufitowym (rastrowym) w tym z akumulatorowymi zasileniami awaryjnego oswietlenia wg projektu w korytarzach i holu glównym. - Wymiana oswietlenia nocnego na diodowe - Przebudowa dyzurki lekarskiej wraz wykonaniem lazienki oraz polaczenie z gabinetem Ordynatora. - Wykonanie trzech lazienek w salach chorych. - Wykonanie Sali Intensywnego Nadzoru w tym miedzy innymi wykonanie drzwi aluminiowych oraz montaz zestawów nasciennych z gazami medycznym na scianach. Zaplanowano równiez wykonanie okablowania pomiedzy dyzurka pielegniarek i sala intensywnego nadzoru. - Modernizacje lazienki dla pacjentów lezacych - Dla obu czesci A i B przewidziano dostawe i montaz kompletnej, kompaktowej centrali przyzywowej na 35 lózek i 7 lazienek, np. firmy ASCOM (analogicznie jak na Oddziale Chirurgii Ortopedyczno-Urazowej i Pododdziale Urologii). System obejmuje caly kompletny zestaw wraz z okablowaniem, montazem i uruchomieniem. - Równiez dla obu czesci Oddzialu Wewnetrznego zaprojektowano system monitoringu audiowizualnego skladajacy sie z 16 kamer i systemu rejestracji przystosowanego do nagrywania i archiwizowania danych na nosnikach. Zaprojektowany Oddzial spelnia wymogi Rozporzadzenie Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagan, jakim powinny odpowiadac pod wzgledem fachowym i sanitarnym pomieszczenia i urzadzenia zakladu opieki zdrowotnej Rozwiazanie architektoniczno budowlane Przed przystapieniem do przebudowy pomieszczen nalezy: -wykonac stosowne zabezpieczenia w postaci szczelnych kurtyn odgradzajacych pomieszczenia remontowane od pozostalej czesci szpitala, -odlaczyc wszystkie obwody elektryczne obslugujace pomieszczenia objete przebudowa, 4

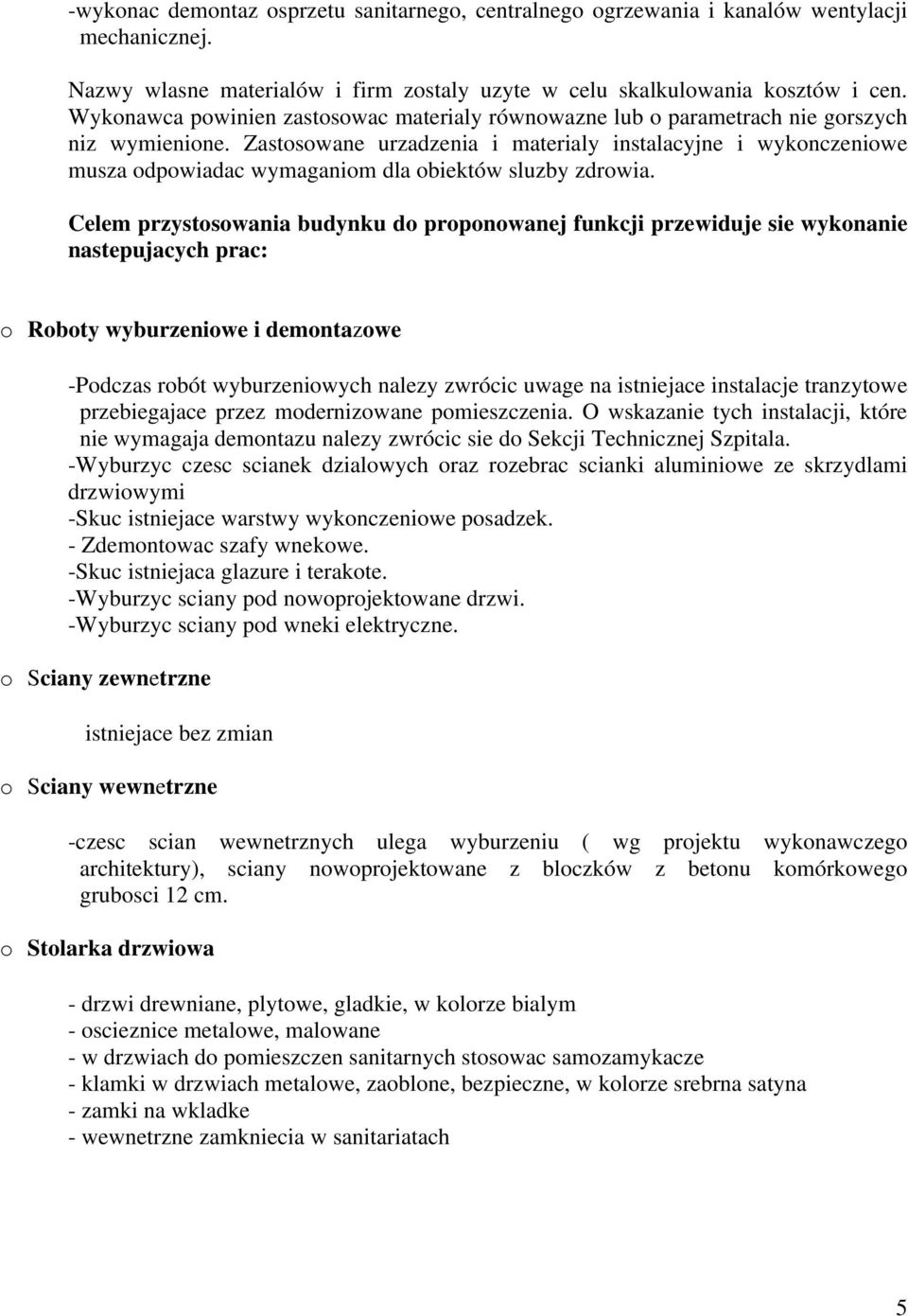

6 -wykonac demontaz osprzetu sanitarnego, centralnego ogrzewania i kanalów wentylacji mechanicznej. Nazwy wlasne materialów i firm zostaly uzyte w celu skalkulowania kosztów i cen. Wykonawca powinien zastosowac materialy równowazne lub o parametrach nie gorszych niz wymienione. Zastosowane urzadzenia i materialy instalacyjne i wykonczeniowe musza odpowiadac wymaganiom dla obiektów sluzby zdrowia. Celem przystosowania budynku do proponowanej funkcji przewiduje sie wykonanie nastepujacych prac: o Roboty wyburzeniowe i demontazowe -Podczas robót wyburzeniowych nalezy zwrócic uwage na istniejace instalacje tranzytowe przebiegajace przez modernizowane pomieszczenia. O wskazanie tych instalacji, które nie wymagaja demontazu nalezy zwrócic sie do Sekcji Technicznej Szpitala. -Wyburzyc czesc scianek dzialowych oraz rozebrac scianki aluminiowe ze skrzydlami drzwiowymi -Skuc istniejace warstwy wykonczeniowe posadzek. - Zdemontowac szafy wnekowe. -Skuc istniejaca glazure i terakote. -Wyburzyc sciany pod nowoprojektowane drzwi. -Wyburzyc sciany pod wneki elektryczne. o Sciany zewnetrzne istniejace bez zmian o Sciany wewnetrzne -czesc scian wewnetrznych ulega wyburzeniu ( wg projektu wykonawczego architektury), sciany nowoprojektowane z bloczków z betonu komórkowego grubosci 12 cm. o Stolarka drzwiowa - drzwi drewniane, plytowe, gladkie, w kolorze bialym - oscieznice metalowe, malowane - w drzwiach do pomieszczen sanitarnych stosowac samozamykacze - klamki w drzwiach metalowe, zaoblone, bezpieczne, w kolorze srebrna satyna - zamki na wkladke - wewnetrzne zamkniecia w sanitariatach 5

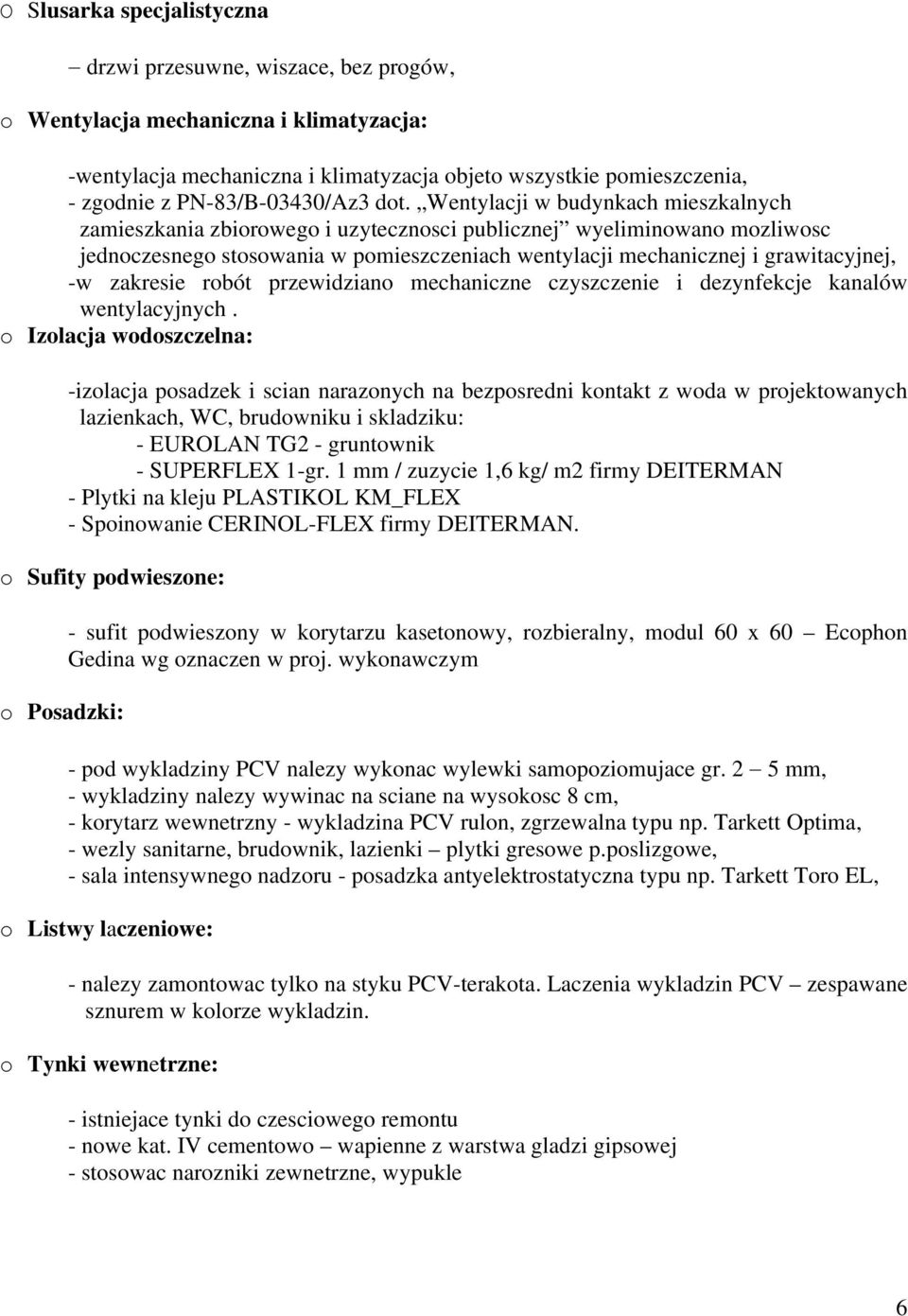

7 O Slusarka specjalistyczna drzwi przesuwne, wiszace, bez progów, o Wentylacja mechaniczna i klimatyzacja: -wentylacja mechaniczna i klimatyzacja objeto wszystkie pomieszczenia, - zgodnie z PN-83/B-03430/Az3 dot. Wentylacji w budynkach mieszkalnych zamieszkania zbiorowego i uzytecznosci publicznej wyeliminowano mozliwosc jednoczesnego stosowania w pomieszczeniach wentylacji mechanicznej i grawitacyjnej, -w zakresie robót przewidziano mechaniczne czyszczenie i dezynfekcje kanalów wentylacyjnych. o Izolacja wodoszczelna: -izolacja posadzek i scian narazonych na bezposredni kontakt z woda w projektowanych lazienkach, WC, brudowniku i skladziku: - EUROLAN TG2 - gruntownik - SUPERFLEX 1-gr. 1 mm / zuzycie 1,6 kg/ m2 firmy DEITERMAN - Plytki na kleju PLASTIKOL KM_FLEX - Spoinowanie CERINOL-FLEX firmy DEITERMAN. o Sufity podwieszone: o Posadzki: - sufit podwieszony w korytarzu kasetonowy, rozbieralny, modul 60 x 60 Ecophon Gedina wg oznaczen w proj. wykonawczym - pod wykladziny PCV nalezy wykonac wylewki samopoziomujace gr. 2 5 mm, - wykladziny nalezy wywinac na sciane na wysokosc 8 cm, - korytarz wewnetrzny - wykladzina PCV rulon, zgrzewalna typu np. Tarkett Optima, - wezly sanitarne, brudownik, lazienki plytki gresowe p.poslizgowe, - sala intensywnego nadzoru - posadzka antyelektrostatyczna typu np. Tarkett Toro EL, o Listwy laczeniowe: - nalezy zamontowac tylko na styku PCV-terakota. Laczenia wykladzin PCV zespawane sznurem w kolorze wykladzin. o Tynki wewnetrzne: - istniejace tynki do czesciowego remontu - nowe kat. IV cementowo wapienne z warstwa gladzi gipsowej - stosowac narozniki zewnetrzne, wypukle 6

8 o Malowanie: - sciany malowane farbami winylowymi w kolorach jasnych, pastelowych ; sufity malowane na bialo o Oblicowanie scian: - w wezlach sanitarnych, lazienkach, brudowniku, skladziku porzadkowym glazura na wysokosc do stropu podwieszonego - fartuch przy umywalkowy z glazury przy umywalkach i zlewach w pomieszczeniach bez glazury. o Wneki instalacyjne: - Wneki instalacyjne nalezy od wewnatrz otynkowac i wybialkowac. o Listwy odbojowe: o Parapety: -na scianach ciagów komunikacyjnych nalezy przymocowac odbojnice i porecze przeciwuderzeniowe z pochwytami z zywicy akrylowinylowe przeciwuderzeniowej na profilach aluminiowych na wysokosci 90 i 30 cm od posadzki -odbojnice 25 cm firmy C/S Polska -porecze - HRB35 firmy C/S Polska -narozniki wypukle zabezpieczyc narodnikami ochronnymi z materialu jw. - w salach o podwyzszonych wymaganiach sanitarnych wykonczenie muru podokiennego i osciezy powinno byc wykonane z materialu uzytego do wykonczenia scian. o Inne roboty wykonczeniowe: - kratki wentylacyjne z PCV w kolorze bialym 3.4. Uklad konstrukcyjny obiektu: Bez zmian Dostepnosc dla osób niepelnosprawnych: Dla osób niepelnosprawnych dostepny jest poziom IV pietra przez istniejacy dzwig szpitalny oraz komunikacje ogólna szpitala. Szerokosc korytarzy oraz wszystkich drzwi wewnetrznych i zewnetrznych umozliwiaja poruszanie sie za pomoca wózka inwalidzkiego. 7

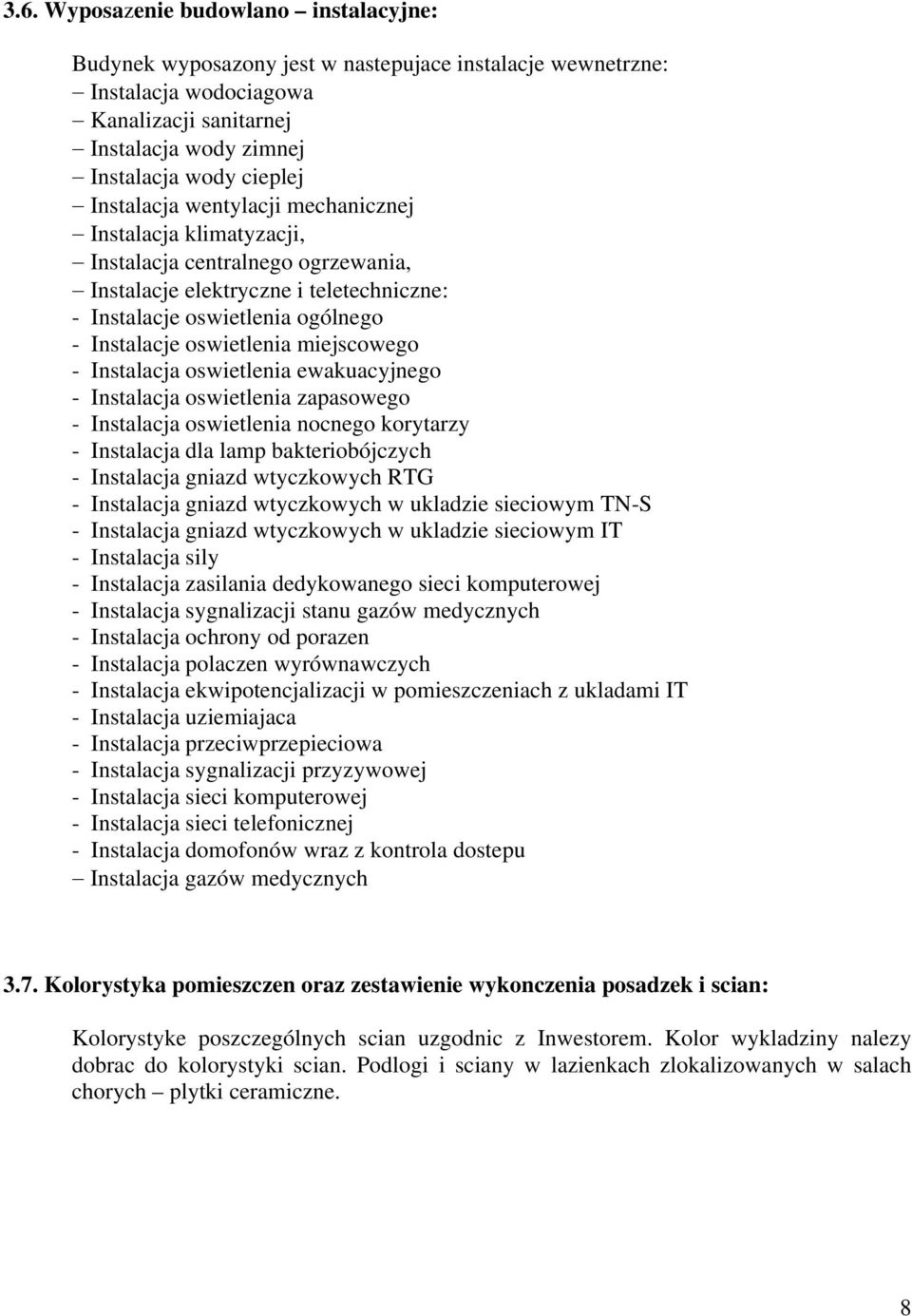

9 3.6. Wyposazenie budowlano instalacyjne: Budynek wyposazony jest w nastepujace instalacje wewnetrzne: Instalacja wodociagowa Kanalizacji sanitarnej Instalacja wody zimnej Instalacja wody cieplej Instalacja wentylacji mechanicznej Instalacja klimatyzacji, Instalacja centralnego ogrzewania, Instalacje elektryczne i teletechniczne: - Instalacje oswietlenia ogólnego - Instalacje oswietlenia miejscowego - Instalacja oswietlenia ewakuacyjnego - Instalacja oswietlenia zapasowego - Instalacja oswietlenia nocnego korytarzy - Instalacja dla lamp bakteriobójczych - Instalacja gniazd wtyczkowych RTG - Instalacja gniazd wtyczkowych w ukladzie sieciowym TN-S - Instalacja gniazd wtyczkowych w ukladzie sieciowym IT - Instalacja sily - Instalacja zasilania dedykowanego sieci komputerowej - Instalacja sygnalizacji stanu gazów medycznych - Instalacja ochrony od porazen - Instalacja polaczen wyrównawczych - Instalacja ekwipotencjalizacji w pomieszczeniach z ukladami IT - Instalacja uziemiajaca - Instalacja przeciwprzepieciowa - Instalacja sygnalizacji przyzywowej - Instalacja sieci komputerowej - Instalacja sieci telefonicznej - Instalacja domofonów wraz z kontrola dostepu Instalacja gazów medycznych 3.7. Kolorystyka pomieszczen oraz zestawienie wykonczenia posadzek i scian: Kolorystyke poszczególnych scian uzgodnic z Inwestorem. Kolor wykladziny nalezy dobrac do kolorystyki scian. Podlogi i sciany w lazienkach zlokalizowanych w salach chorych plytki ceramiczne. 8

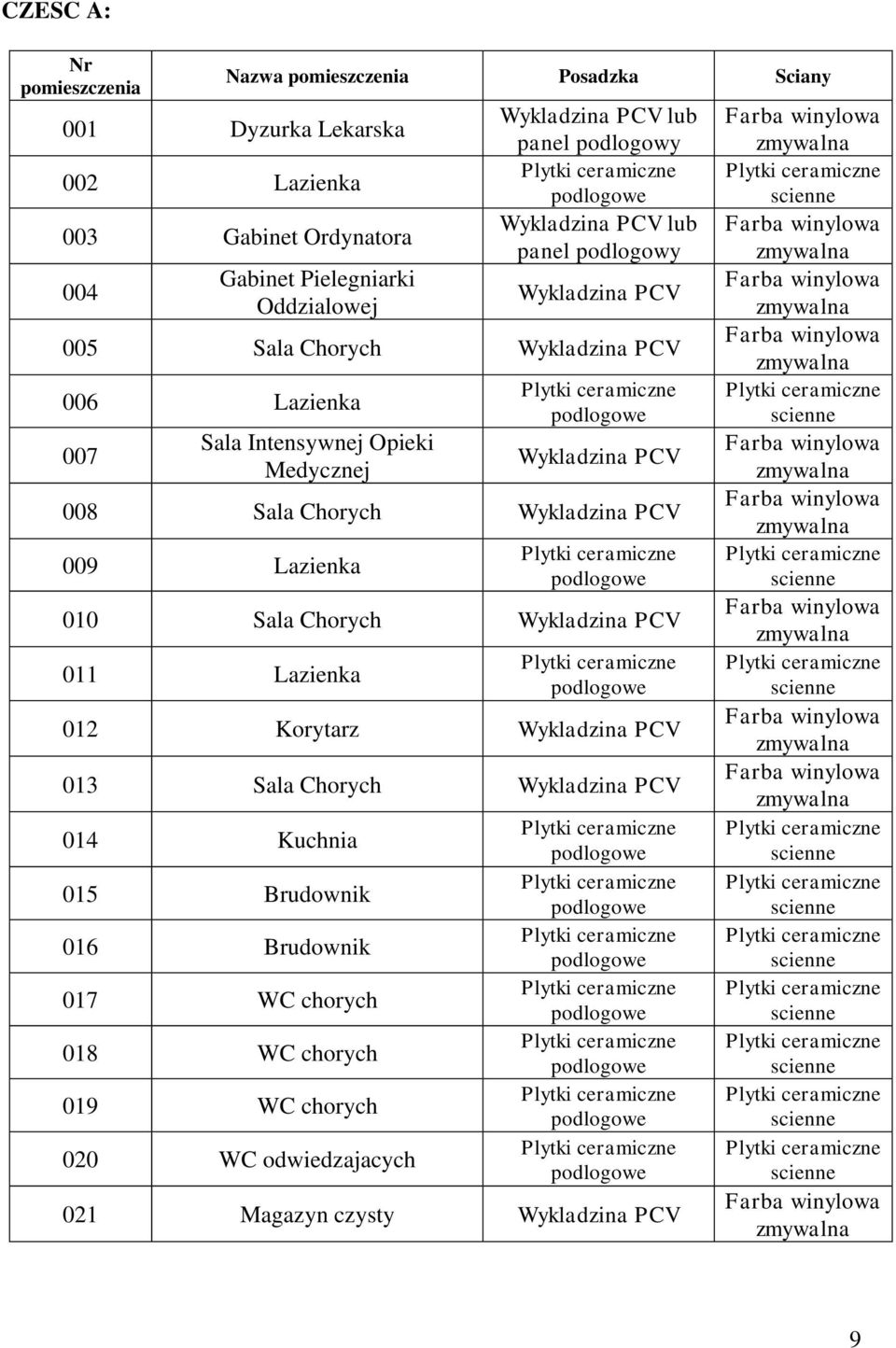

10 CZESC A: Nr pomieszczenia Nazwa pomieszczenia Posadzka Sciany 001 Dyzurka Lekarska 002 Lazienka 003 Gabinet Ordynatora 004 Gabinet Pielegniarki Oddzialowej Wykladzina PCV lub panel podlogowy Wykladzina PCV lub panel podlogowy Wykladzina PCV 005 Sala Chorych Wykladzina PCV 006 Lazienka 007 Sala Intensywnej Opieki Medycznej Wykladzina PCV 008 Sala Chorych Wykladzina PCV 009 Lazienka 010 Sala Chorych Wykladzina PCV 011 Lazienka 012 Korytarz Wykladzina PCV 013 Sala Chorych Wykladzina PCV 014 Kuchnia 015 Brudownik 016 Brudownik 017 WC chorych 018 WC chorych 019 WC chorych 020 WC odwiedzajacych 021 Magazyn czysty Wykladzina PCV 9

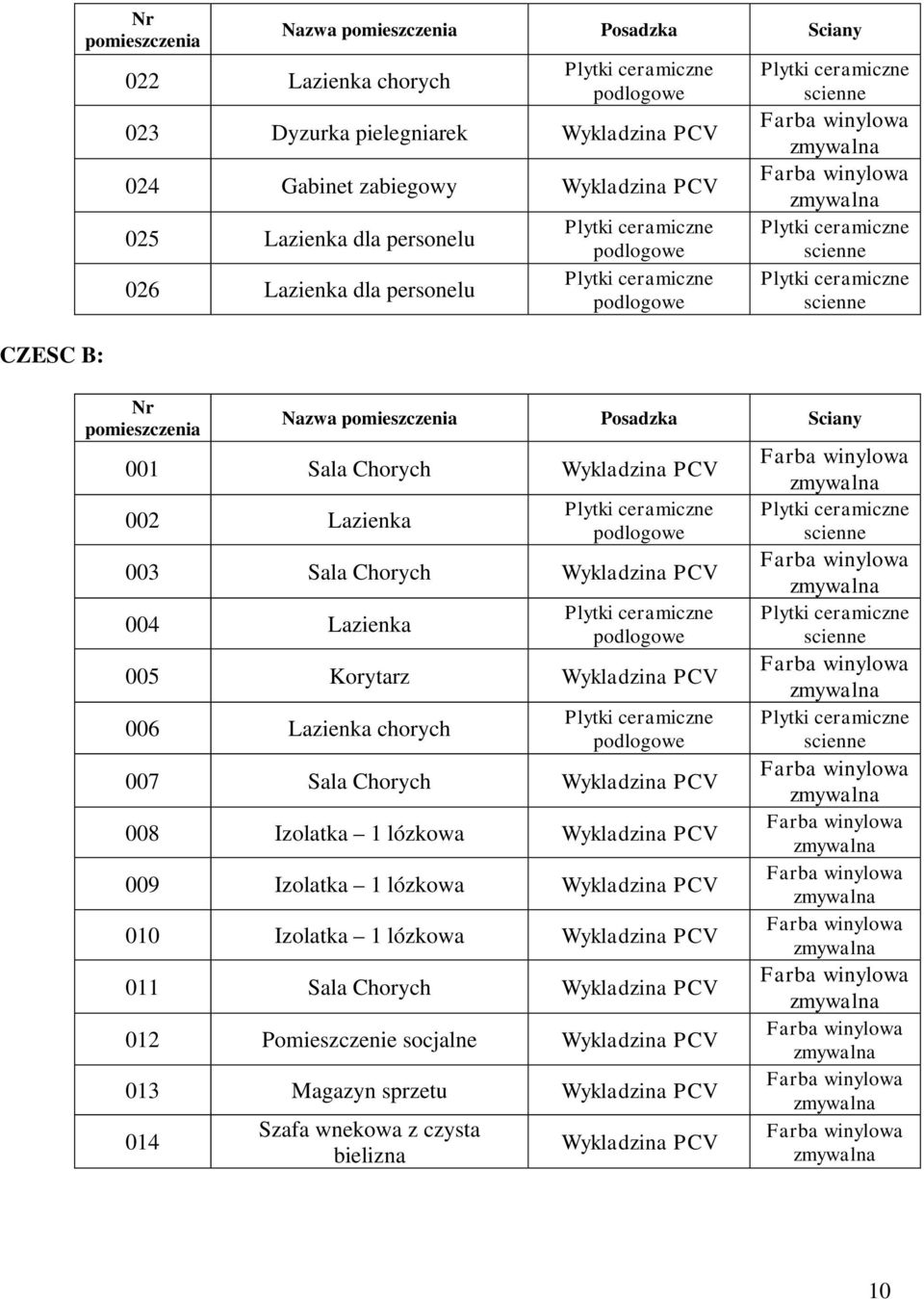

11 CZESC B: Nr pomieszczenia Nazwa pomieszczenia Posadzka Sciany 022 Lazienka chorych 023 Dyzurka pielegniarek Wykladzina PCV 024 Gabinet zabiegowy Wykladzina PCV 025 Lazienka dla personelu 026 Lazienka dla personelu Nr pomieszczenia Nazwa pomieszczenia Posadzka Sciany 001 Sala Chorych Wykladzina PCV 002 Lazienka 003 Sala Chorych Wykladzina PCV 004 Lazienka 005 Korytarz Wykladzina PCV 006 Lazienka chorych 007 Sala Chorych Wykladzina PCV 008 Izolatka 1 lózkowa Wykladzina PCV 009 Izolatka 1 lózkowa Wykladzina PCV 010 Izolatka 1 lózkowa Wykladzina PCV 011 Sala Chorych Wykladzina PCV 012 Pomieszczenie socjalne Wykladzina PCV 013 Magazyn sprzetu Wykladzina PCV 014 Szafa wnekowa z czysta bielizna Wykladzina PCV 10

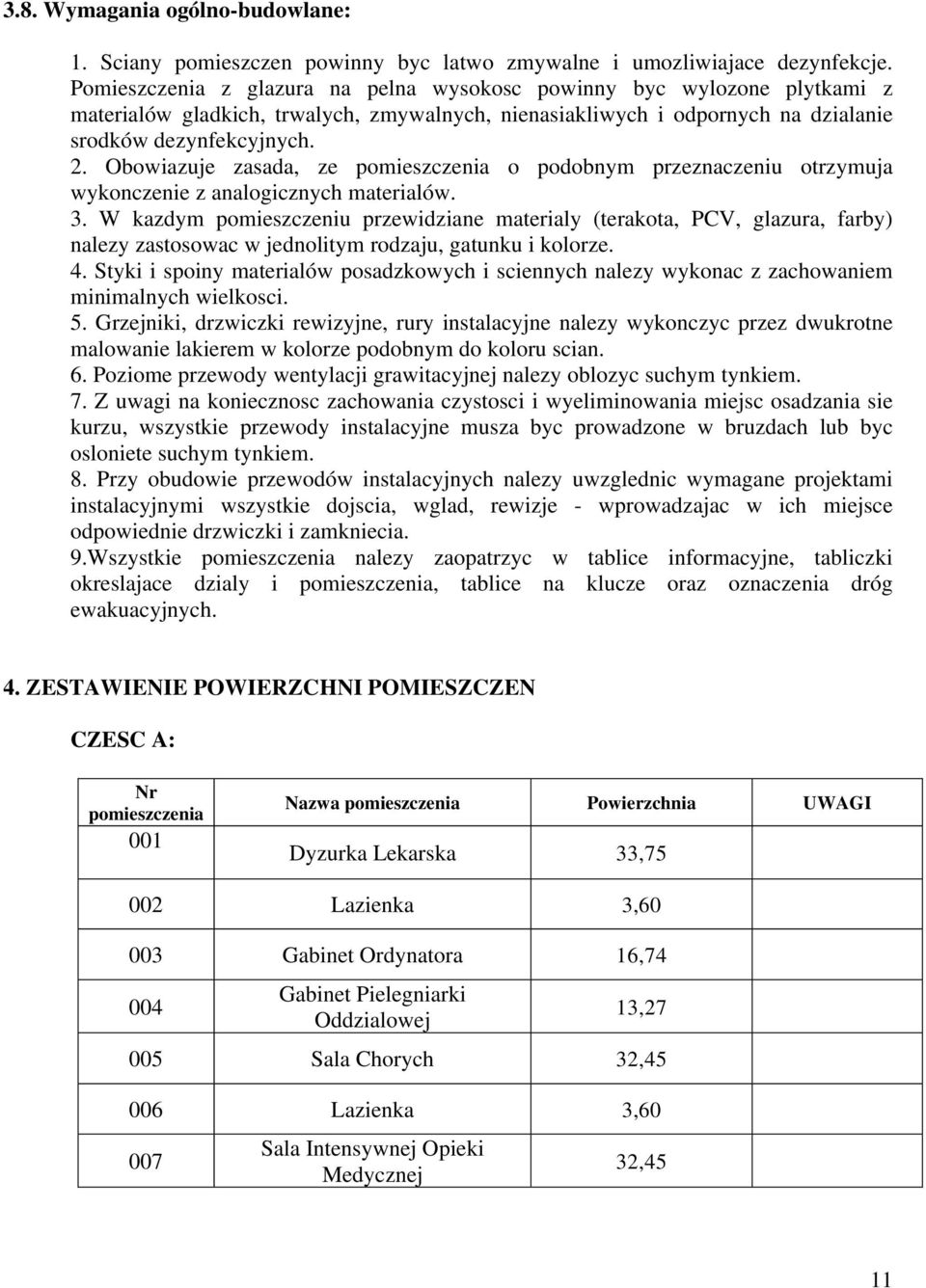

12 3.8. Wymagania ogólno-budowlane: 1. Sciany pomieszczen powinny byc latwo zmywalne i umozliwiajace dezynfekcje. Pomieszczenia z glazura na pelna wysokosc powinny byc wylozone plytkami z materialów gladkich, trwalych, zmywalnych, nienasiakliwych i odpornych na dzialanie srodków dezynfekcyjnych. 2. Obowiazuje zasada, ze pomieszczenia o podobnym przeznaczeniu otrzymuja wykonczenie z analogicznych materialów. 3. W kazdym pomieszczeniu przewidziane materialy (terakota, PCV, glazura, farby) nalezy zastosowac w jednolitym rodzaju, gatunku i kolorze. 4. Styki i spoiny materialów posadzkowych i sciennych nalezy wykonac z zachowaniem minimalnych wielkosci. 5. Grzejniki, drzwiczki rewizyjne, rury instalacyjne nalezy wykonczyc przez dwukrotne malowanie lakierem w kolorze podobnym do koloru scian. 6. Poziome przewody wentylacji grawitacyjnej nalezy oblozyc suchym tynkiem. 7. Z uwagi na koniecznosc zachowania czystosci i wyeliminowania miejsc osadzania sie kurzu, wszystkie przewody instalacyjne musza byc prowadzone w bruzdach lub byc osloniete suchym tynkiem. 8. Przy obudowie przewodów instalacyjnych nalezy uwzglednic wymagane projektami instalacyjnymi wszystkie dojscia, wglad, rewizje - wprowadzajac w ich miejsce odpowiednie drzwiczki i zamkniecia. 9.Wszystkie pomieszczenia nalezy zaopatrzyc w tablice informacyjne, tabliczki okreslajace dzialy i pomieszczenia, tablice na klucze oraz oznaczenia dróg ewakuacyjnych. 4. ZESTAWIENIE POWIERZCHNI POMIESZCZEN CZESC A: Nr pomieszczenia 001 Nazwa pomieszczenia Powierzchnia UWAGI Dyzurka Lekarska 33, Lazienka 3, Gabinet Ordynatora 16, Gabinet Pielegniarki Oddzialowej 13, Sala Chorych 32, Lazienka 3, Sala Intensywnej Opieki Medycznej 32,45 11

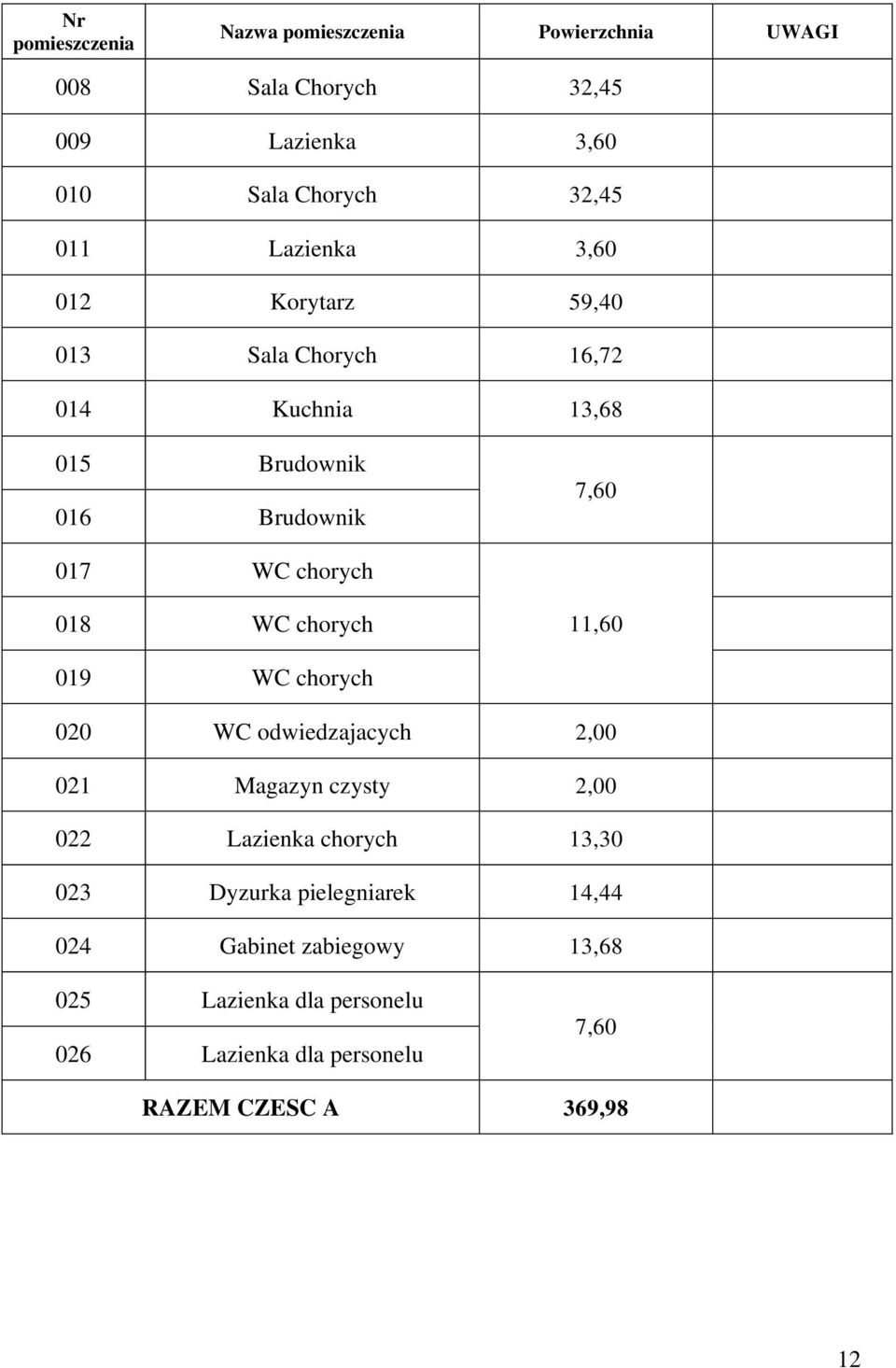

13 Nr pomieszczenia Nazwa pomieszczenia Powierzchnia UWAGI 008 Sala Chorych 32, Lazienka 3, Sala Chorych 32, Lazienka 3, Korytarz 59, Sala Chorych 16, Kuchnia 13, Brudownik 016 Brudownik 7, WC chorych 018 WC chorych 11, WC chorych 020 WC odwiedzajacych 2, Magazyn czysty 2, Lazienka chorych 13, Dyzurka pielegniarek 14, Gabinet zabiegowy 13, Lazienka dla personelu 026 Lazienka dla personelu 7,60 RAZEM CZESC A 369,98 12

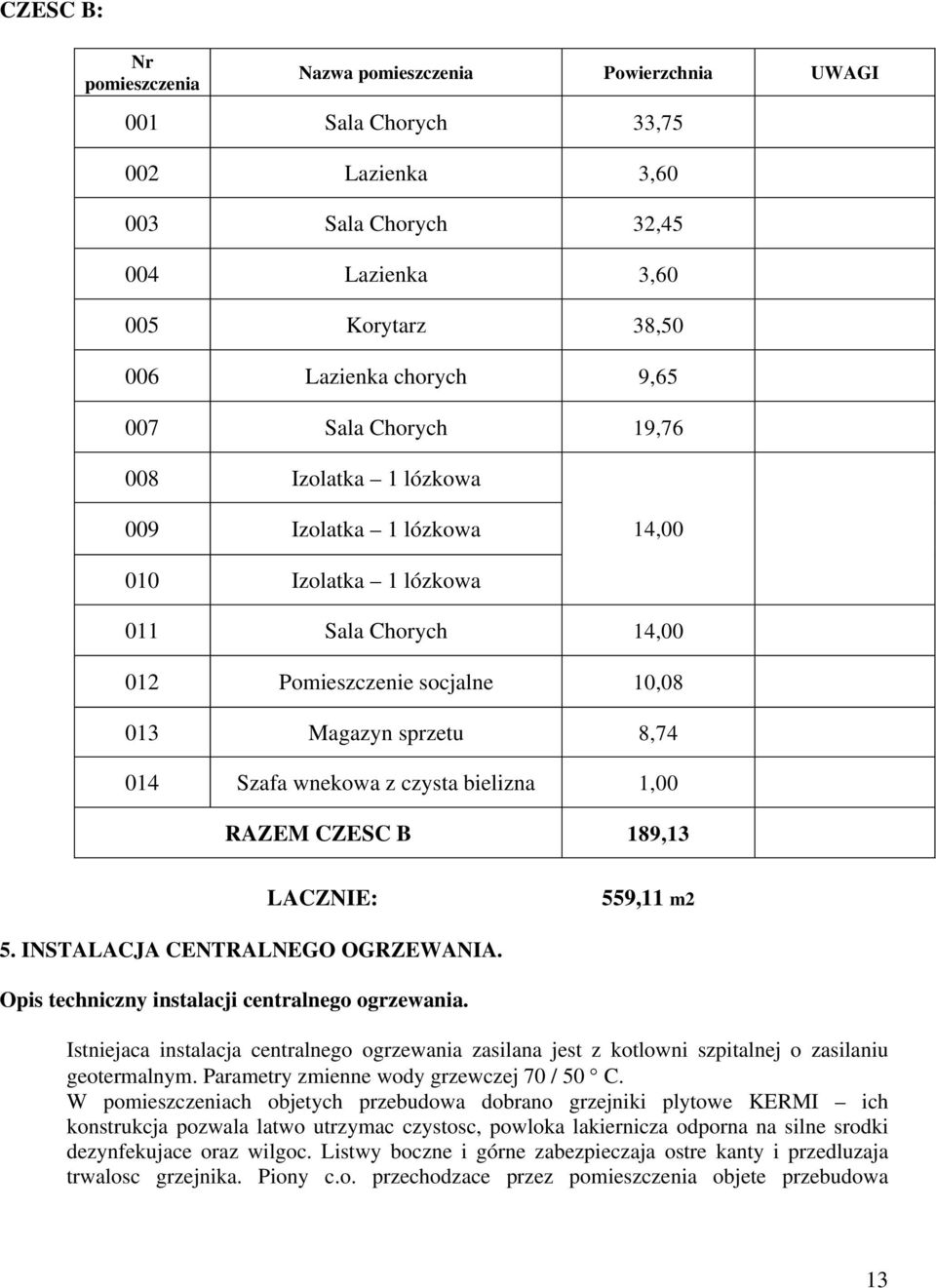

14 CZESC B: Nr pomieszczenia Nazwa pomieszczenia Powierzchnia UWAGI 001 Sala Chorych 33, Lazienka 3, Sala Chorych 32, Lazienka 3, Korytarz 38, Lazienka chorych 9, Sala Chorych 19, Izolatka 1 lózkowa 009 Izolatka 1 lózkowa 14, Izolatka 1 lózkowa 011 Sala Chorych 14, Pomieszczenie socjalne 10, Magazyn sprzetu 8, Szafa wnekowa z czysta bielizna 1,00 RAZEM CZESC B 189,13 LACZNIE: 559,11 m2 5. INSTALACJA CENTRALNEGO OGRZEWANIA. Opis techniczny instalacji centralnego ogrzewania. Istniejaca instalacja centralnego ogrzewania zasilana jest z kotlowni szpitalnej o zasilaniu geotermalnym. Parametry zmienne wody grzewczej 70 / 50 C. W pomieszczeniach objetych przebudowa dobrano grzejniki plytowe KERMI ich konstrukcja pozwala latwo utrzymac czystosc, powloka lakiernicza odporna na silne srodki dezynfekujace oraz wilgoc. Listwy boczne i górne zabezpieczaja ostre kanty i przedluzaja trwalosc grzejnika. Piony c.o. przechodzace przez pomieszczenia objete przebudowa 13

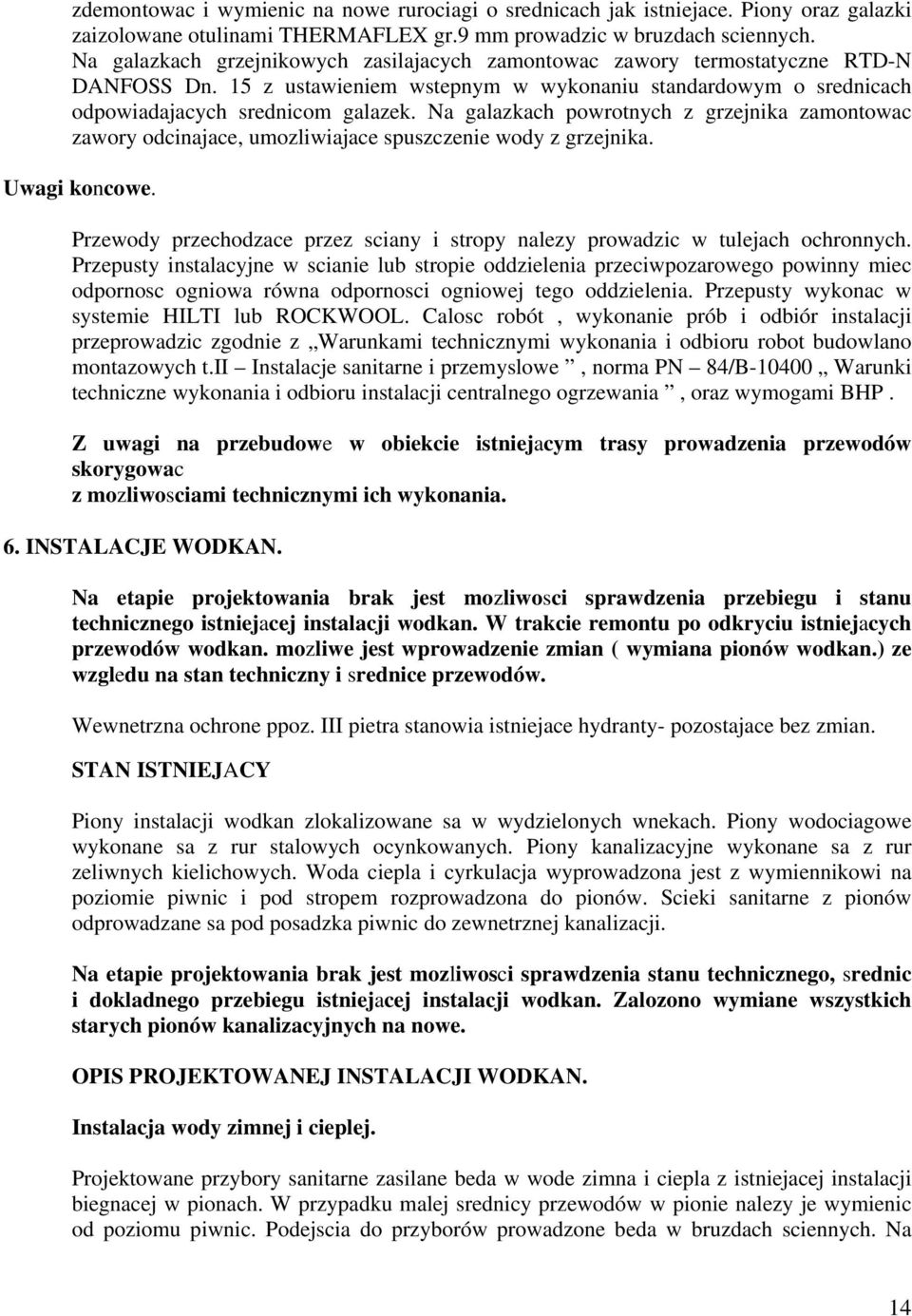

15 zdemontowac i wymienic na nowe rurociagi o srednicach jak istniejace. Piony oraz galazki zaizolowane otulinami THERMAFLEX gr.9 mm prowadzic w bruzdach sciennych. Na galazkach grzejnikowych zasilajacych zamontowac zawory termostatyczne RTD-N DANFOSS Dn. 15 z ustawieniem wstepnym w wykonaniu standardowym o srednicach odpowiadajacych srednicom galazek. Na galazkach powrotnych z grzejnika zamontowac zawory odcinajace, umozliwiajace spuszczenie wody z grzejnika. Uwagi koncowe. Przewody przechodzace przez sciany i stropy nalezy prowadzic w tulejach ochronnych. Przepusty instalacyjne w scianie lub stropie oddzielenia przeciwpozarowego powinny miec odpornosc ogniowa równa odpornosci ogniowej tego oddzielenia. Przepusty wykonac w systemie HILTI lub ROCKWOOL. Calosc robót, wykonanie prób i odbiór instalacji przeprowadzic zgodnie z Warunkami technicznymi wykonania i odbioru robot budowlano montazowych t.ii Instalacje sanitarne i przemyslowe, norma PN 84/B Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewania, oraz wymogami BHP. Z uwagi na przebudowe w obiekcie istniejacym trasy prowadzenia przewodów skorygowac z mozliwosciami technicznymi ich wykonania. 6. INSTALACJE WODKAN. Na etapie projektowania brak jest mozliwosci sprawdzenia przebiegu i stanu technicznego istniejacej instalacji wodkan. W trakcie remontu po odkryciu istniejacych przewodów wodkan. mozliwe jest wprowadzenie zmian ( wymiana pionów wodkan.) ze wzgledu na stan techniczny i srednice przewodów. Wewnetrzna ochrone ppoz. III pietra stanowia istniejace hydranty- pozostajace bez zmian. STAN ISTNIEJACY Piony instalacji wodkan zlokalizowane sa w wydzielonych wnekach. Piony wodociagowe wykonane sa z rur stalowych ocynkowanych. Piony kanalizacyjne wykonane sa z rur zeliwnych kielichowych. Woda ciepla i cyrkulacja wyprowadzona jest z wymiennikowi na poziomie piwnic i pod stropem rozprowadzona do pionów. Scieki sanitarne z pionów odprowadzane sa pod posadzka piwnic do zewnetrznej kanalizacji. Na etapie projektowania brak jest mozliwosci sprawdzenia stanu technicznego, srednic i dokladnego przebiegu istniejacej instalacji wodkan. Zalozono wymiane wszystkich starych pionów kanalizacyjnych na nowe. OPIS PROJEKTOWANEJ INSTALACJI WODKAN. Instalacja wody zimnej i cieplej. Projektowane przybory sanitarne zasilane beda w wode zimna i ciepla z istniejacej instalacji biegnacej w pionach. W przypadku malej srednicy przewodów w pionie nalezy je wymienic od poziomu piwnic. Podejscia do przyborów prowadzone beda w bruzdach sciennych. Na 14

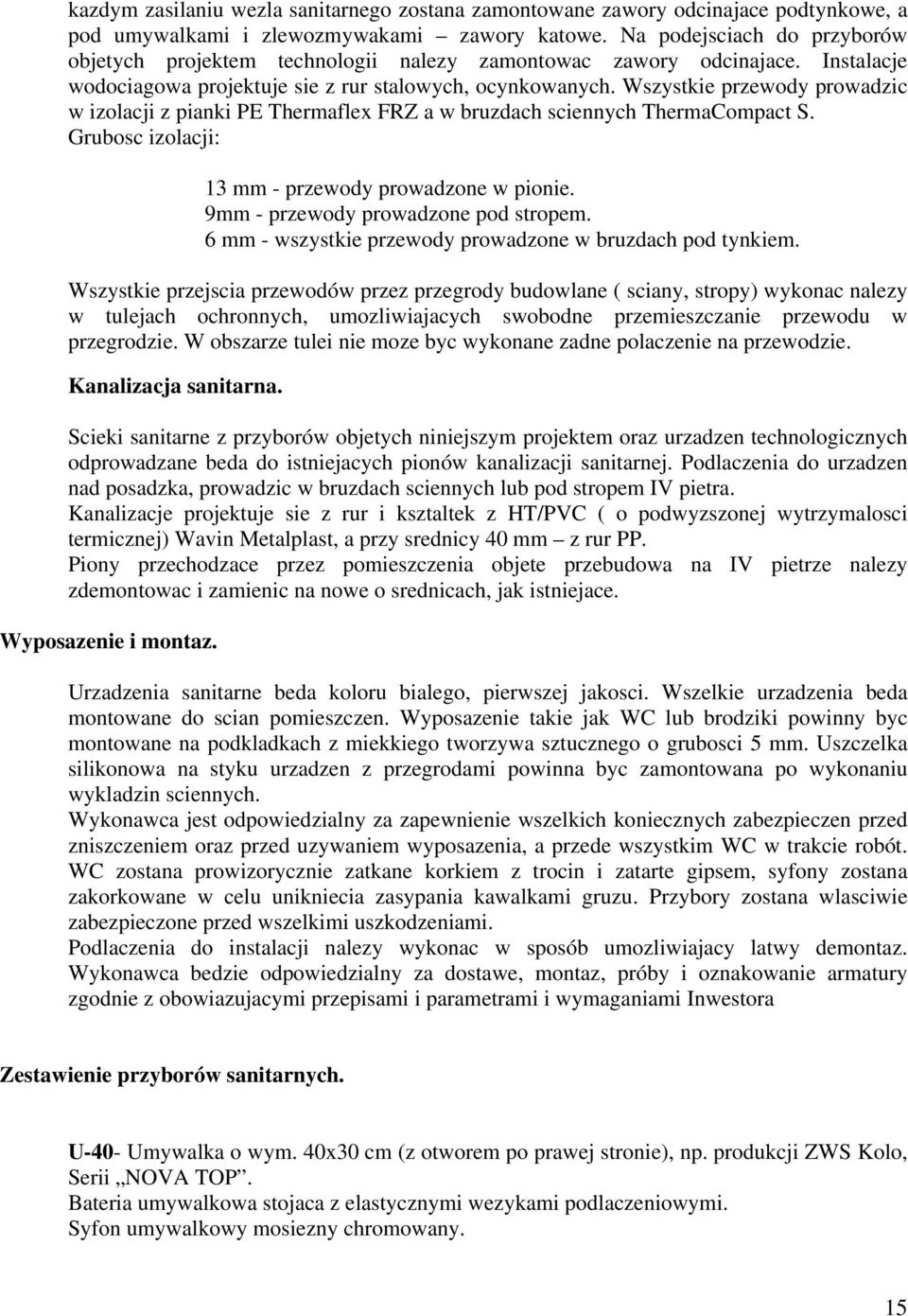

16 kazdym zasilaniu wezla sanitarnego zostana zamontowane zawory odcinajace podtynkowe, a pod umywalkami i zlewozmywakami zawory katowe. Na podejsciach do przyborów objetych projektem technologii nalezy zamontowac zawory odcinajace. Instalacje wodociagowa projektuje sie z rur stalowych, ocynkowanych. Wszystkie przewody prowadzic w izolacji z pianki PE Thermaflex FRZ a w bruzdach sciennych ThermaCompact S. Grubosc izolacji: 13 mm - przewody prowadzone w pionie. 9mm - przewody prowadzone pod stropem. 6 mm - wszystkie przewody prowadzone w bruzdach pod tynkiem. Wszystkie przejscia przewodów przez przegrody budowlane ( sciany, stropy) wykonac nalezy w tulejach ochronnych, umozliwiajacych swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie moze byc wykonane zadne polaczenie na przewodzie. Kanalizacja sanitarna. Scieki sanitarne z przyborów objetych niniejszym projektem oraz urzadzen technologicznych odprowadzane beda do istniejacych pionów kanalizacji sanitarnej. Podlaczenia do urzadzen nad posadzka, prowadzic w bruzdach sciennych lub pod stropem IV pietra. Kanalizacje projektuje sie z rur i ksztaltek z HT/PVC ( o podwyzszonej wytrzymalosci termicznej) Wavin Metalplast, a przy srednicy 40 mm z rur PP. Piony przechodzace przez pomieszczenia objete przebudowa na IV pietrze nalezy zdemontowac i zamienic na nowe o srednicach, jak istniejace. Wyposazenie i montaz. Urzadzenia sanitarne beda koloru bialego, pierwszej jakosci. Wszelkie urzadzenia beda montowane do scian pomieszczen. Wyposazenie takie jak WC lub brodziki powinny byc montowane na podkladkach z miekkiego tworzywa sztucznego o grubosci 5 mm. Uszczelka silikonowa na styku urzadzen z przegrodami powinna byc zamontowana po wykonaniu wykladzin sciennych. Wykonawca jest odpowiedzialny za zapewnienie wszelkich koniecznych zabezpieczen przed zniszczeniem oraz przed uzywaniem wyposazenia, a przede wszystkim WC w trakcie robót. WC zostana prowizorycznie zatkane korkiem z trocin i zatarte gipsem, syfony zostana zakorkowane w celu unikniecia zasypania kawalkami gruzu. Przybory zostana wlasciwie zabezpieczone przed wszelkimi uszkodzeniami. Podlaczenia do instalacji nalezy wykonac w sposób umozliwiajacy latwy demontaz. Wykonawca bedzie odpowiedzialny za dostawe, montaz, próby i oznakowanie armatury zgodnie z obowiazujacymi przepisami i parametrami i wymaganiami Inwestora Zestawienie przyborów sanitarnych. U-40- Umywalka o wym. 40x30 cm (z otworem po prawej stronie), np. produkcji ZWS Kolo, Serii NOVA TOP. Bateria umywalkowa stojaca z elastycznymi wezykami podlaczeniowymi. Syfon umywalkowy mosiezny chromowany. 15

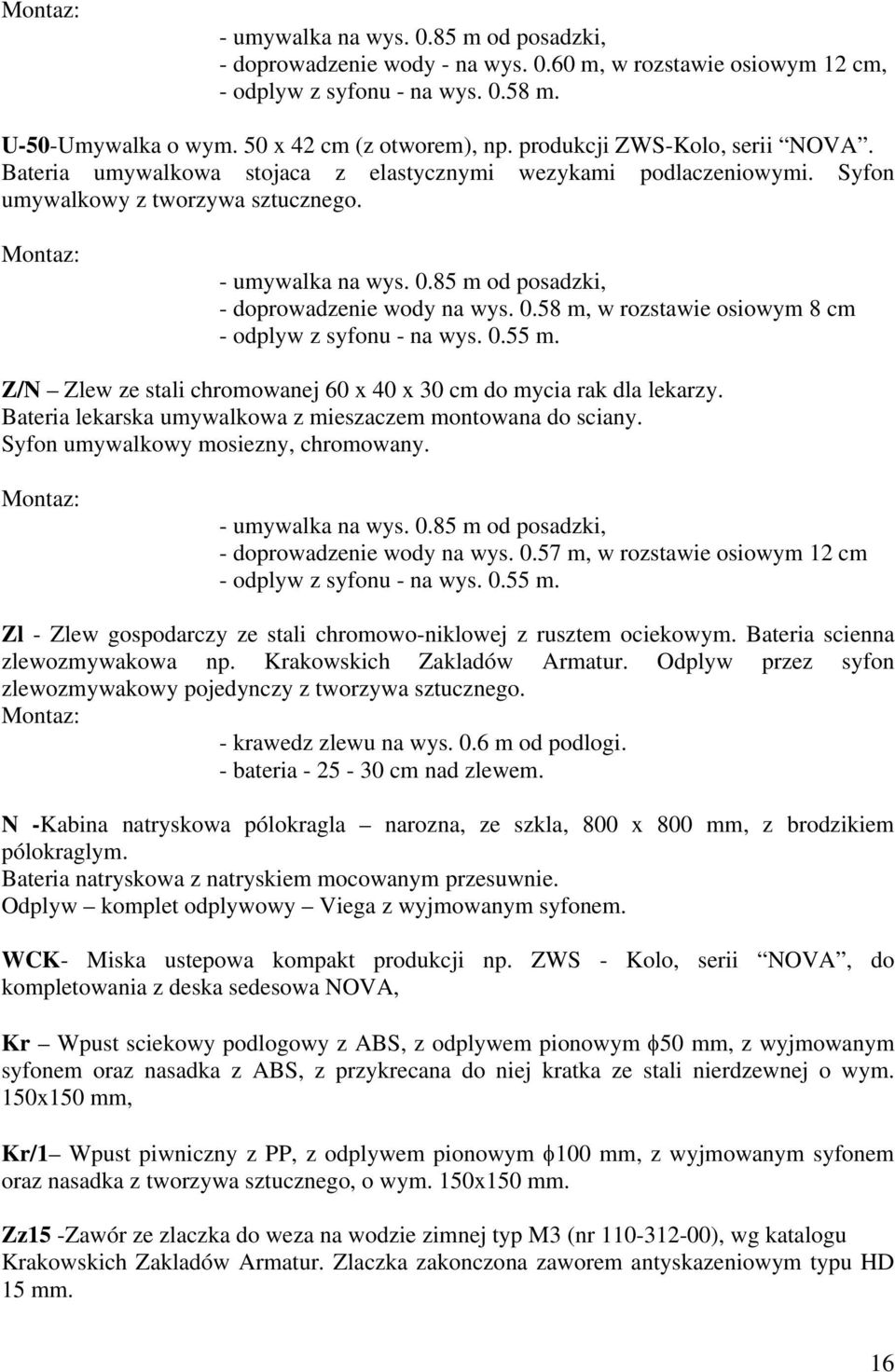

17 Montaz: - umywalka na wys m od posadzki, - doprowadzenie wody - na wys m, w rozstawie osiowym 12 cm, - odplyw z syfonu - na wys m. U-50-Umywalka o wym. 50 x 42 cm (z otworem), np. produkcji ZWS-Kolo, serii NOVA. Bateria umywalkowa stojaca z elastycznymi wezykami podlaczeniowymi. Syfon umywalkowy z tworzywa sztucznego. Montaz: - umywalka na wys m od posadzki, - doprowadzenie wody na wys m, w rozstawie osiowym 8 cm - odplyw z syfonu - na wys m. Z/N Zlew ze stali chromowanej 60 x 40 x 30 cm do mycia rak dla lekarzy. Bateria lekarska umywalkowa z mieszaczem montowana do sciany. Syfon umywalkowy mosiezny, chromowany. Montaz: - umywalka na wys m od posadzki, - doprowadzenie wody na wys m, w rozstawie osiowym 12 cm - odplyw z syfonu - na wys m. Zl - Zlew gospodarczy ze stali chromowo-niklowej z rusztem ociekowym. Bateria scienna zlewozmywakowa np. Krakowskich Zakladów Armatur. Odplyw przez syfon zlewozmywakowy pojedynczy z tworzywa sztucznego. Montaz: - krawedz zlewu na wys. 0.6 m od podlogi. - bateria cm nad zlewem. N -Kabina natryskowa pólokragla narozna, ze szkla, 800 x 800 mm, z brodzikiem pólokraglym. Bateria natryskowa z natryskiem mocowanym przesuwnie. Odplyw komplet odplywowy Viega z wyjmowanym syfonem. WCK- Miska ustepowa kompakt produkcji np. ZWS - Kolo, serii NOVA, do kompletowania z deska sedesowa NOVA, Kr Wpust sciekowy podlogowy z ABS, z odplywem pionowym 50 mm, z wyjmowanym syfonem oraz nasadka z ABS, z przykrecana do niej kratka ze stali nierdzewnej o wym. 150x150 mm, Kr/1 Wpust piwniczny z PP, z odplywem pionowym 100 mm, z wyjmowanym syfonem oraz nasadka z tworzywa sztucznego, o wym. 150x150 mm. Zz15 -Zawór ze zlaczka do weza na wodzie zimnej typ M3 (nr ), wg katalogu Krakowskich Zakladów Armatur. Zlaczka zakonczona zaworem antyskazeniowym typu HD 15 mm. 16

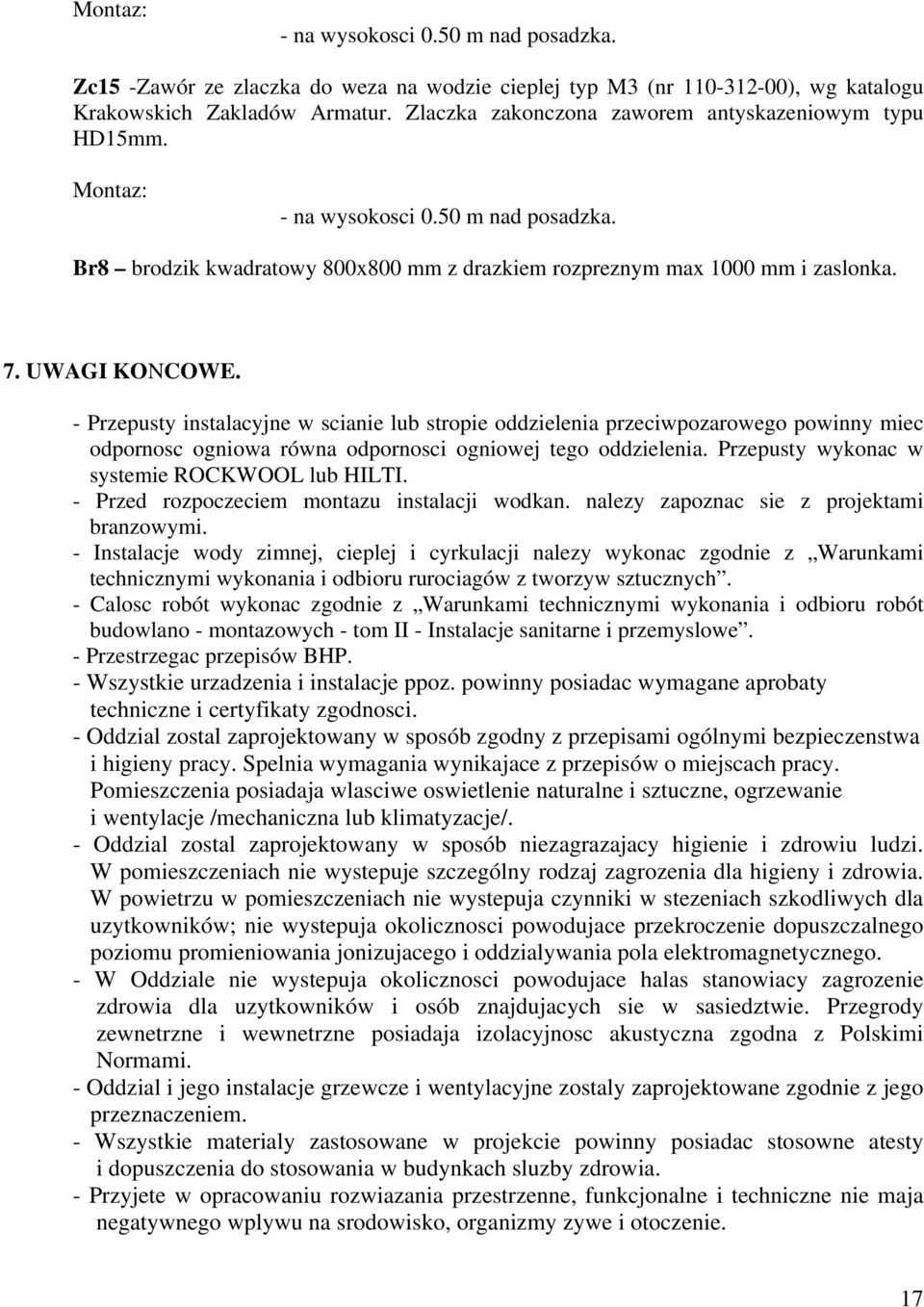

18 Montaz: - na wysokosci 0.50 m nad posadzka. Zc15 -Zawór ze zlaczka do weza na wodzie cieplej typ M3 (nr ), wg katalogu Krakowskich Zakladów Armatur. Zlaczka zakonczona zaworem antyskazeniowym typu HD15mm. Montaz: - na wysokosci 0.50 m nad posadzka. Br8 brodzik kwadratowy 800x800 mm z drazkiem rozpreznym max 1000 mm i zaslonka. 7. UWAGI KONCOWE. - Przepusty instalacyjne w scianie lub stropie oddzielenia przeciwpozarowego powinny miec odpornosc ogniowa równa odpornosci ogniowej tego oddzielenia. Przepusty wykonac w systemie ROCKWOOL lub HILTI. - Przed rozpoczeciem montazu instalacji wodkan. nalezy zapoznac sie z projektami branzowymi. - Instalacje wody zimnej, cieplej i cyrkulacji nalezy wykonac zgodnie z Warunkami technicznymi wykonania i odbioru rurociagów z tworzyw sztucznych. - Calosc robót wykonac zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montazowych - tom II - Instalacje sanitarne i przemyslowe. - Przestrzegac przepisów BHP. - Wszystkie urzadzenia i instalacje ppoz. powinny posiadac wymagane aprobaty techniczne i certyfikaty zgodnosci. - Oddzial zostal zaprojektowany w sposób zgodny z przepisami ogólnymi bezpieczenstwa i higieny pracy. Spelnia wymagania wynikajace z przepisów o miejscach pracy. Pomieszczenia posiadaja wlasciwe oswietlenie naturalne i sztuczne, ogrzewanie i wentylacje /mechaniczna lub klimatyzacje/. - Oddzial zostal zaprojektowany w sposób niezagrazajacy higienie i zdrowiu ludzi. W pomieszczeniach nie wystepuje szczególny rodzaj zagrozenia dla higieny i zdrowia. W powietrzu w pomieszczeniach nie wystepuja czynniki w stezeniach szkodliwych dla uzytkowników; nie wystepuja okolicznosci powodujace przekroczenie dopuszczalnego poziomu promieniowania jonizujacego i oddzialywania pola elektromagnetycznego. - W Oddziale nie wystepuja okolicznosci powodujace halas stanowiacy zagrozenie zdrowia dla uzytkowników i osób znajdujacych sie w sasiedztwie. Przegrody zewnetrzne i wewnetrzne posiadaja izolacyjnosc akustyczna zgodna z Polskimi Normami. - Oddzial i jego instalacje grzewcze i wentylacyjne zostaly zaprojektowane zgodnie z jego przeznaczeniem. - Wszystkie materialy zastosowane w projekcie powinny posiadac stosowne atesty i dopuszczenia do stosowania w budynkach sluzby zdrowia. - Przyjete w opracowaniu rozwiazania przestrzenne, funkcjonalne i techniczne nie maja negatywnego wplywu na srodowisko, organizmy zywe i otoczenie. 17

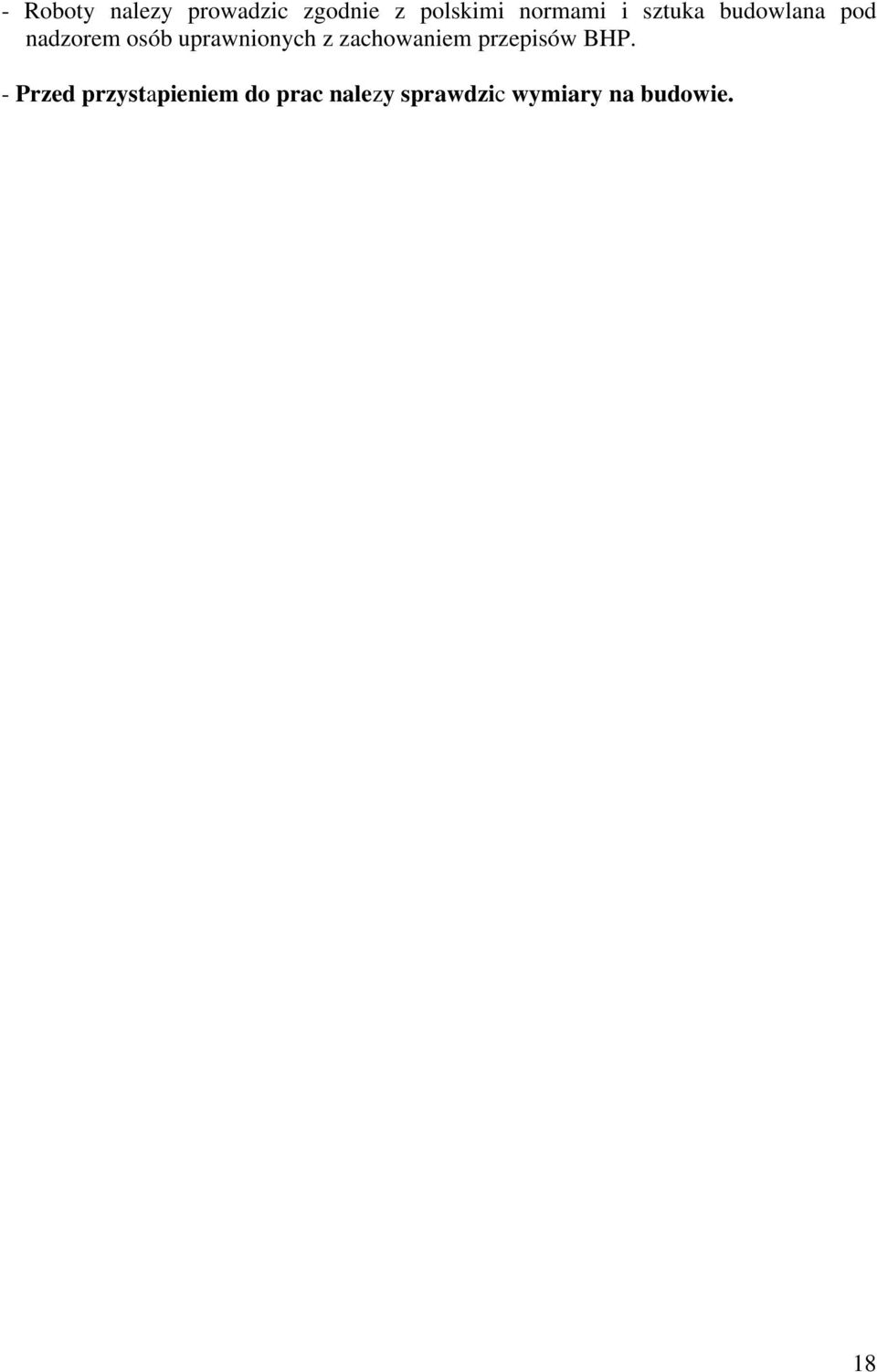

19 - Roboty nalezy prowadzic zgodnie z polskimi normami i sztuka budowlana pod nadzorem osób uprawnionych z zachowaniem przepisów BHP. - Przed przystapieniem do prac nalezy sprawdzic wymiary na budowie. 18

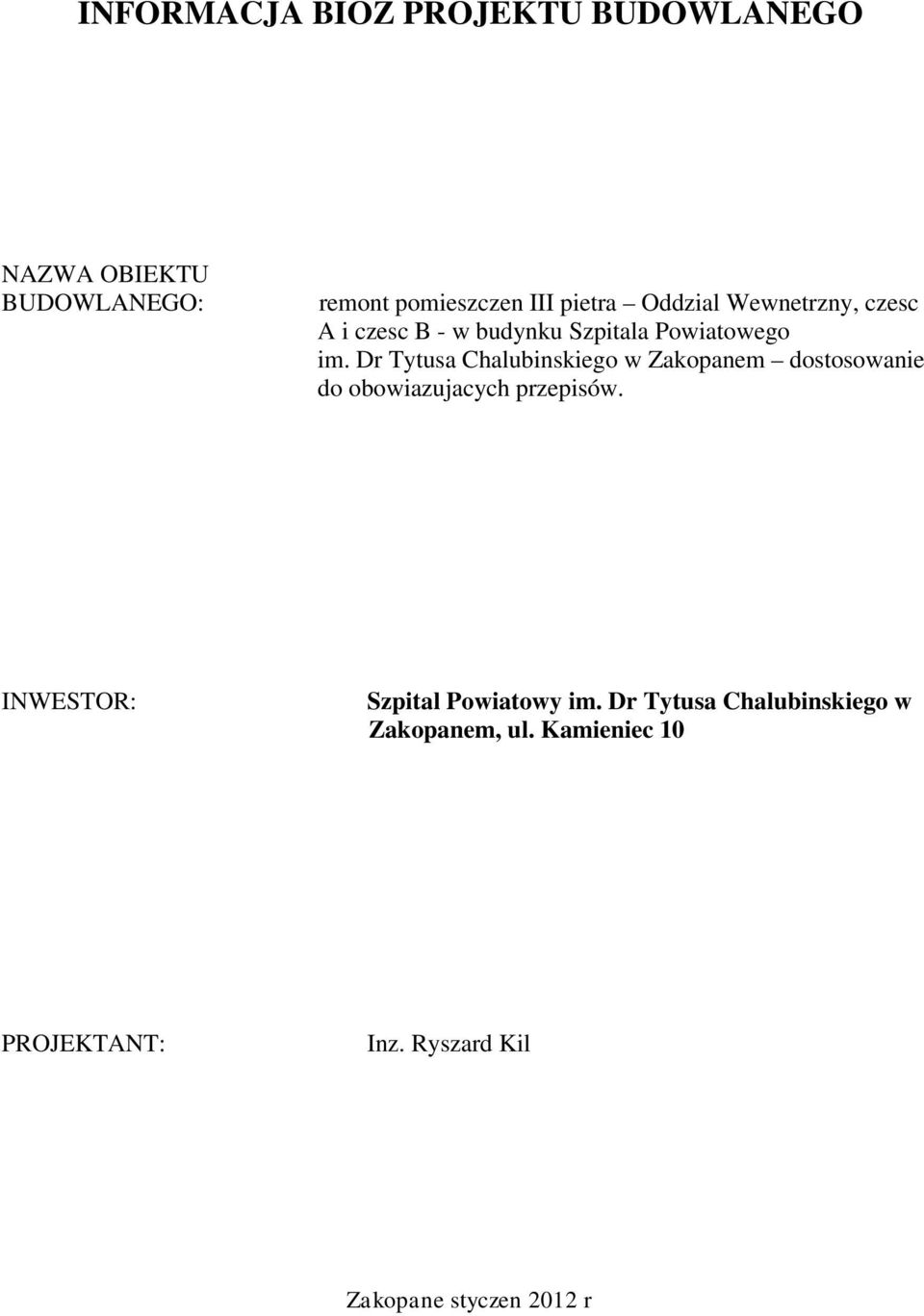

20 INFORMACJA BIOZ PROJEKTU BUDOWLANEGO NAZWA OBIEKTU BUDOWLANEGO: remont pomieszczen III pietra Oddzial Wewnetrzny, czesc A i czesc B - w budynku Szpitala Powiatowego im. Dr Tytusa Chalubinskiego w Zakopanem dostosowanie do obowiazujacych przepisów. INWESTOR: Szpital Powiatowy im. Dr Tytusa Chalubinskiego w Zakopanem, ul. Kamieniec 10 PROJEKTANT: Inz. Ryszard Kil Zakopane styczen 2012 r

21 CZESC OPISOWA 1. Zakres robót i kolejnosc realizacji. W zakres prac modernizacyjnych wchodza nastepujace roboty: - roboty rozbiórkowe scian wewnetrznych, - demontaz instalacji wodkan i elektrycznych - murowanie scian wewnetrznych - instalacje wodkan - instalacje elektryczne - budowlane roboty wykonczeniowe - instalacje gazów medycznych 2. Wykaz istniejacych obiektów budowlanych. Prace odbywac sie beda w pomieszczeniach III pietra w budynku Szpitala Powiatowego w Zakopanem. 3. Elementy, które moga stwarzac zagrozenie bezpieczenstwa i zdrowia ludzi. Wobec prowadzenia robót przy czynnym Szpitalu kazdy pracownik zatrudniony na budowie ma obowiazek zapoznac sie z przedstawionymi przez kierownika budowy nastepujacymi instrukcjami: 3.1. na wypadek zagrozenia, awarii, pozaru (np. IP 1.01/10) 3.2. przeciwpozarowa dla zaplecza budowy (np. IPB 1.01/11) 3.3. organizacja pierwszej pomocy w naglych wypadkach (np. IPP 10.02/34) 3.4. wykonywania prac szczególnie niebezpiecznych (np. IPN 10.05/21 do 27) tj.: z wlasciwosciami pozarowymi i wybuchowymi materialów i substancji uzywanych przy budowie praca mechanicznych srodków transportu sposobu postepowania przy sytuacji, która wymaga natychmiastowego odciecia mediów w zakresie elektrycznym, wodociagów i gazu. 4. Prace niebezpieczne zagrozenia Praca na wysokosci w tym praca na rusztowaniach. Do prac szczególnie niebezpiecznych nalezy zaliczyc prace na wysokosci w tym prace na rusztowaniach. Prace te nalezy wykonywac zgodnie z opracowanymi instrukcjami. Nalezy pamietac o zabezpieczeniu przejsc zlokalizowanych pod rusztowaniami przed skutkami spadajacych przedmiotów. Na kierowniku budowy ciazy obowiazek okresowego sprawdzania stanu technicznego rusztowan i ich umocowania.

22 4.2. Inne zagrozenia. Do prac szczególnie niebezpiecznych nalezy zaliczyc prace rozbiórkowe w tym demontaz instalacji elektrycznych i wodociagowych. Przed przystapieniem do rozbiórki instalacji elektrycznych nalezy bezwzglednie odlaczyc zródlo zasilania i w sposób trwaly i wyraznie oznakowany zabezpieczyc wylacznik przed niekontrolowanym wlaczeniem przez inne osoby. 5. Szkolenie pracowników. Przed przystapieniem do realizacji prac szczególnie niebezpiecznych nalezy przeprowadzic szkolenie stanowiskowe bez wzgledu na fakt ich wczesniejszego przeprowadzenia na podobnym stanowisku. Do prac na wysokosci moga byc dopuszczeni jedynie Ci pracownicy, którzy posiadaja aktualne przeszkolenie w tym zakresie oraz wazne swiadectwo badan lekarskich uprawniajace do pracy na wysokosci. Inspektor nadzoru ma prawo zadac od wykonawcy okazania dokumentów aktualnych badan pracowników, szkolen i odpowiednich uprawnien. 2
