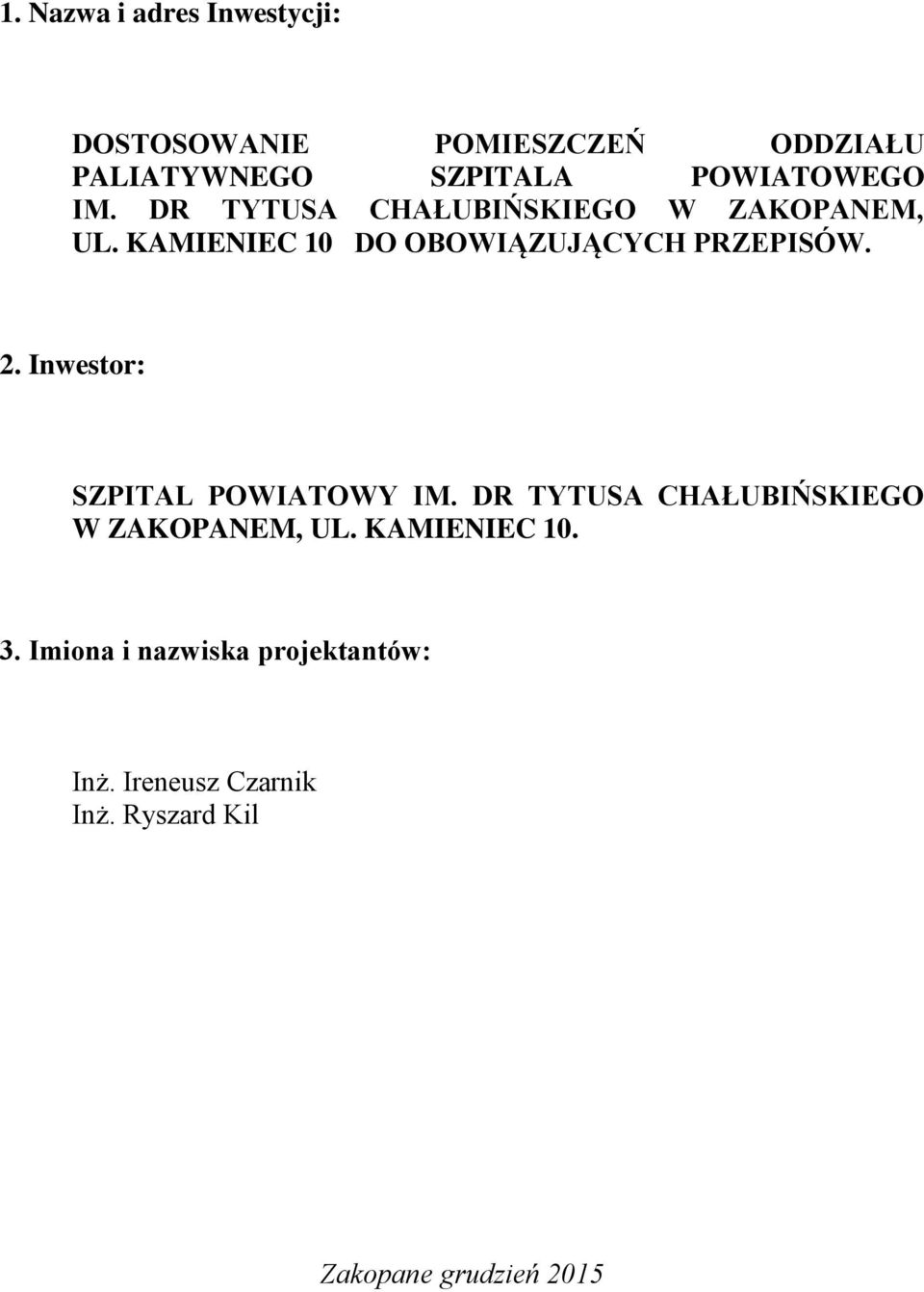

1 1. Nazwa i adres Inwestycji: DOSTOSOWANIE POMIESZCZEŃ ODDZIAŁU PALIATYWNEGO SZPITALA POWIATOWEGO IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC 10 DO OBOWIĄZUJĄCYCH PRZEPISÓW. 2. Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC Imiona i nazwiska projektantów: Inż. Ireneusz Czarnik Inż. Ryszard Kil Zakopane grudzień 2015

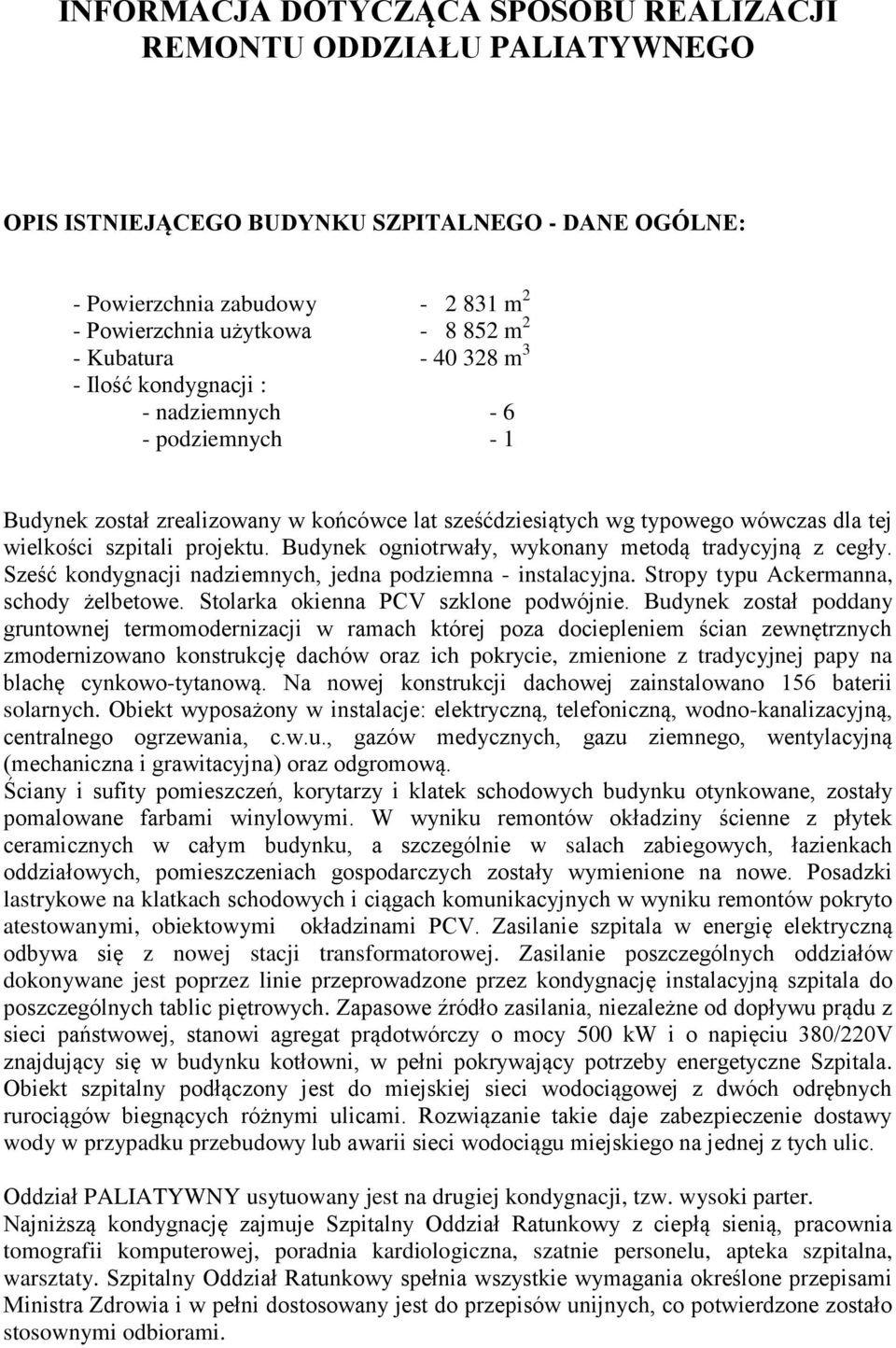

2 INFORMACJA DOTYCZĄCA SPOSOBU REALIZACJI REMONTU ODDZIAŁU PALIATYWNEGO OPIS ISTNIEJĄCEGO BUDYNKU SZPITALNEGO - DANE OGÓLNE: - Powierzchnia zabudowy m 2 - Powierzchnia użytkowa m 2 - Kubatura m 3 - Ilość kondygnacji : - nadziemnych podziemnych - 1 Budynek został zrealizowany w końcówce lat sześćdziesiątych wg typowego wówczas dla tej wielkości szpitali projektu. Budynek ogniotrwały, wykonany metodą tradycyjną z cegły. Sześć kondygnacji nadziemnych, jedna podziemna - instalacyjna. Stropy typu Ackermanna, schody żelbetowe. Stolarka okienna PCV szklone podwójnie. Budynek został poddany gruntownej termomodernizacji w ramach której poza dociepleniem ścian zewnętrznych zmodernizowano konstrukcję dachów oraz ich pokrycie, zmienione z tradycyjnej papy na blachę cynkowo-tytanową. Na nowej konstrukcji dachowej zainstalowano 156 baterii solarnych. Obiekt wyposażony w instalacje: elektryczną, telefoniczną, wodno-kanalizacyjną, centralnego ogrzewania, c.w.u., gazów medycznych, gazu ziemnego, wentylacyjną (mechaniczna i grawitacyjna) oraz odgromową. Ściany i sufity pomieszczeń, korytarzy i klatek schodowych budynku otynkowane, zostały pomalowane farbami winylowymi. W wyniku remontów okładziny ścienne z płytek ceramicznych w całym budynku, a szczególnie w salach zabiegowych, łazienkach oddziałowych, pomieszczeniach gospodarczych zostały wymienione na nowe. Posadzki lastrykowe na klatkach schodowych i ciągach komunikacyjnych w wyniku remontów pokryto atestowanymi, obiektowymi okładzinami PCV. Zasilanie szpitala w energię elektryczną odbywa się z nowej stacji transformatorowej. Zasilanie poszczególnych oddziałów dokonywane jest poprzez linie przeprowadzone przez kondygnację instalacyjną szpitala do poszczególnych tablic piętrowych. Zapasowe źródło zasilania, niezależne od dopływu prądu z sieci państwowej, stanowi agregat prądotwórczy o mocy 500 kw i o napięciu 380/220V znajdujący się w budynku kotłowni, w pełni pokrywający potrzeby energetyczne Szpitala. Obiekt szpitalny podłączony jest do miejskiej sieci wodociągowej z dwóch odrębnych rurociągów biegnących różnymi ulicami. Rozwiązanie takie daje zabezpieczenie dostawy wody w przypadku przebudowy lub awarii sieci wodociągu miejskiego na jednej z tych ulic. Oddział PALIATYWNY usytuowany jest na drugiej kondygnacji, tzw. wysoki parter. Najniższą kondygnację zajmuje Szpitalny Oddział Ratunkowy z ciepłą sienią, pracownia tomografii komputerowej, poradnia kardiologiczna, szatnie personelu, apteka szpitalna, warsztaty. Szpitalny Oddział Ratunkowy spełnia wszystkie wymagania określone przepisami Ministra Zdrowia i w pełni dostosowany jest do przepisów unijnych, co potwierdzone zostało stosownymi odbiorami.

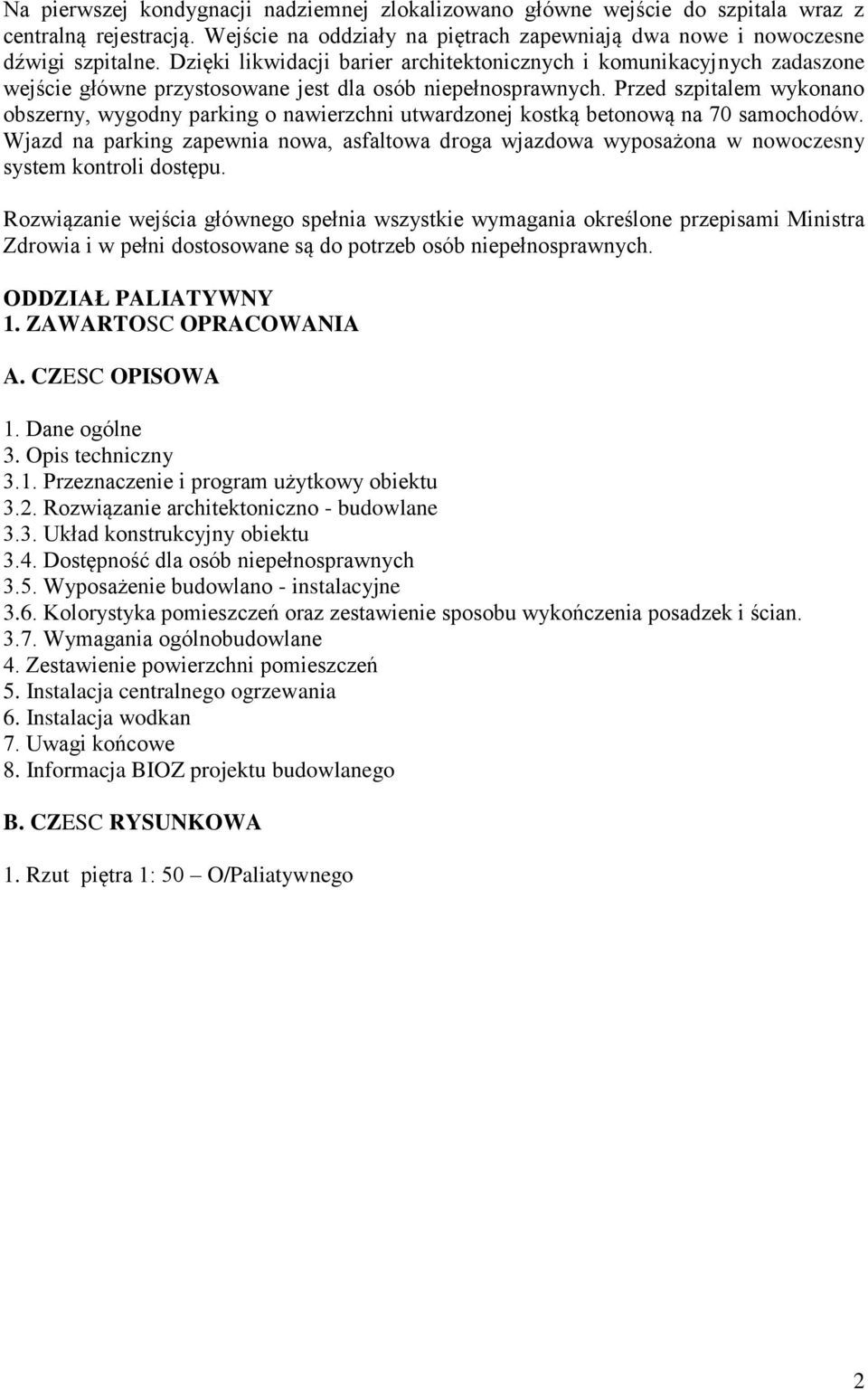

3 Na pierwszej kondygnacji nadziemnej zlokalizowano główne wejście do szpitala wraz z centralną rejestracją. Wejście na oddziały na piętrach zapewniają dwa nowe i nowoczesne dźwigi szpitalne. Dzięki likwidacji barier architektonicznych i komunikacyjnych zadaszone wejście główne przystosowane jest dla osób niepełnosprawnych. Przed szpitalem wykonano obszerny, wygodny parking o nawierzchni utwardzonej kostką betonową na 70 samochodów. Wjazd na parking zapewnia nowa, asfaltowa droga wjazdowa wyposażona w nowoczesny system kontroli dostępu. Rozwiązanie wejścia głównego spełnia wszystkie wymagania określone przepisami Ministra Zdrowia i w pełni dostosowane są do potrzeb osób niepełnosprawnych. ODDZIAŁ PALIATYWNY 1. ZAWARTOSC OPRACOWANIA A. CZESC OPISOWA 1. Dane ogólne 3. Opis techniczny 3.1. Przeznaczenie i program użytkowy obiektu 3.2. Rozwiązanie architektoniczno - budowlane 3.3. Układ konstrukcyjny obiektu 3.4. Dostępność dla osób niepełnosprawnych 3.5. Wyposażenie budowlano - instalacyjne 3.6. Kolorystyka pomieszczeń oraz zestawienie sposobu wykończenia posadzek i ścian Wymagania ogólnobudowlane 4. Zestawienie powierzchni pomieszczeń 5. Instalacja centralnego ogrzewania 6. Instalacja wodkan 7. Uwagi końcowe 8. Informacja BIOZ projektu budowlanego B. CZESC RYSUNKOWA 1. Rzut piętra 1: 50 O/Paliatywnego 2

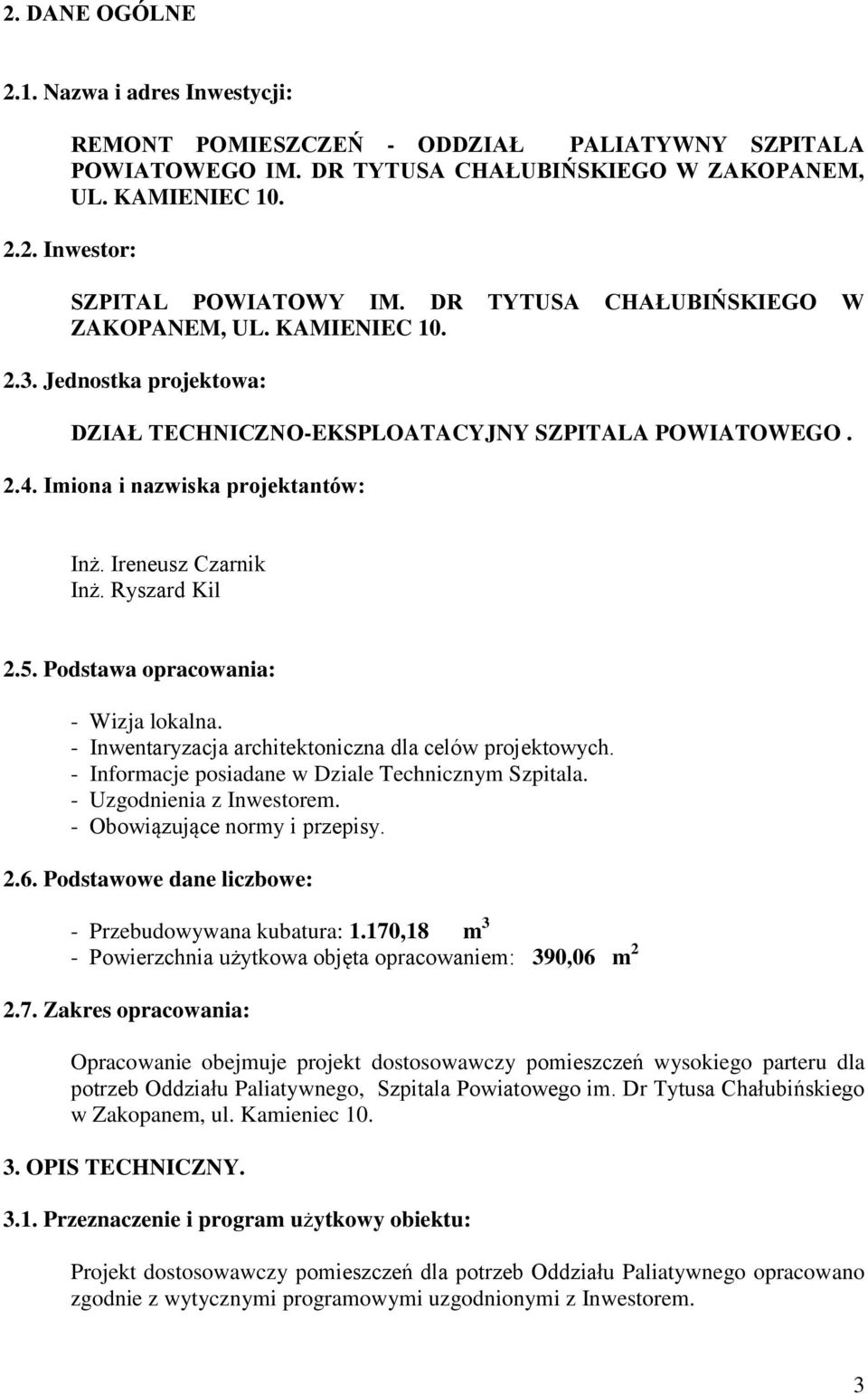

4 2. DANE OGÓLNE 2.1. Nazwa i adres Inwestycji: REMONT POMIESZCZEŃ - ODDZIAŁ PALIATYWNY SZPITALA POWIATOWEGO IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC Jednostka projektowa: DZIAŁ TECHNICZNO-EKSPLOATACYJNY SZPITALA POWIATOWEGO Imiona i nazwiska projektantów: Inż. Ireneusz Czarnik Inż. Ryszard Kil 2.5. Podstawa opracowania: - Wizja lokalna. - Inwentaryzacja architektoniczna dla celów projektowych. - Informacje posiadane w Dziale Technicznym Szpitala. - Uzgodnienia z Inwestorem. - Obowiązujące normy i przepisy Podstawowe dane liczbowe: - Przebudowywana kubatura: 1.170,18 m 3 - Powierzchnia użytkowa objęta opracowaniem: 390,06 m Zakres opracowania: Opracowanie obejmuje projekt dostosowawczy pomieszczeń wysokiego parteru dla potrzeb Oddziału Paliatywnego, Szpitala Powiatowego im. Dr Tytusa Chałubińskiego w Zakopanem, ul. Kamieniec OPIS TECHNICZNY Przeznaczenie i program użytkowy obiektu: Projekt dostosowawczy pomieszczeń dla potrzeb Oddziału Paliatywnego opracowano zgodnie z wytycznymi programowymi uzgodnionymi z Inwestorem. 3

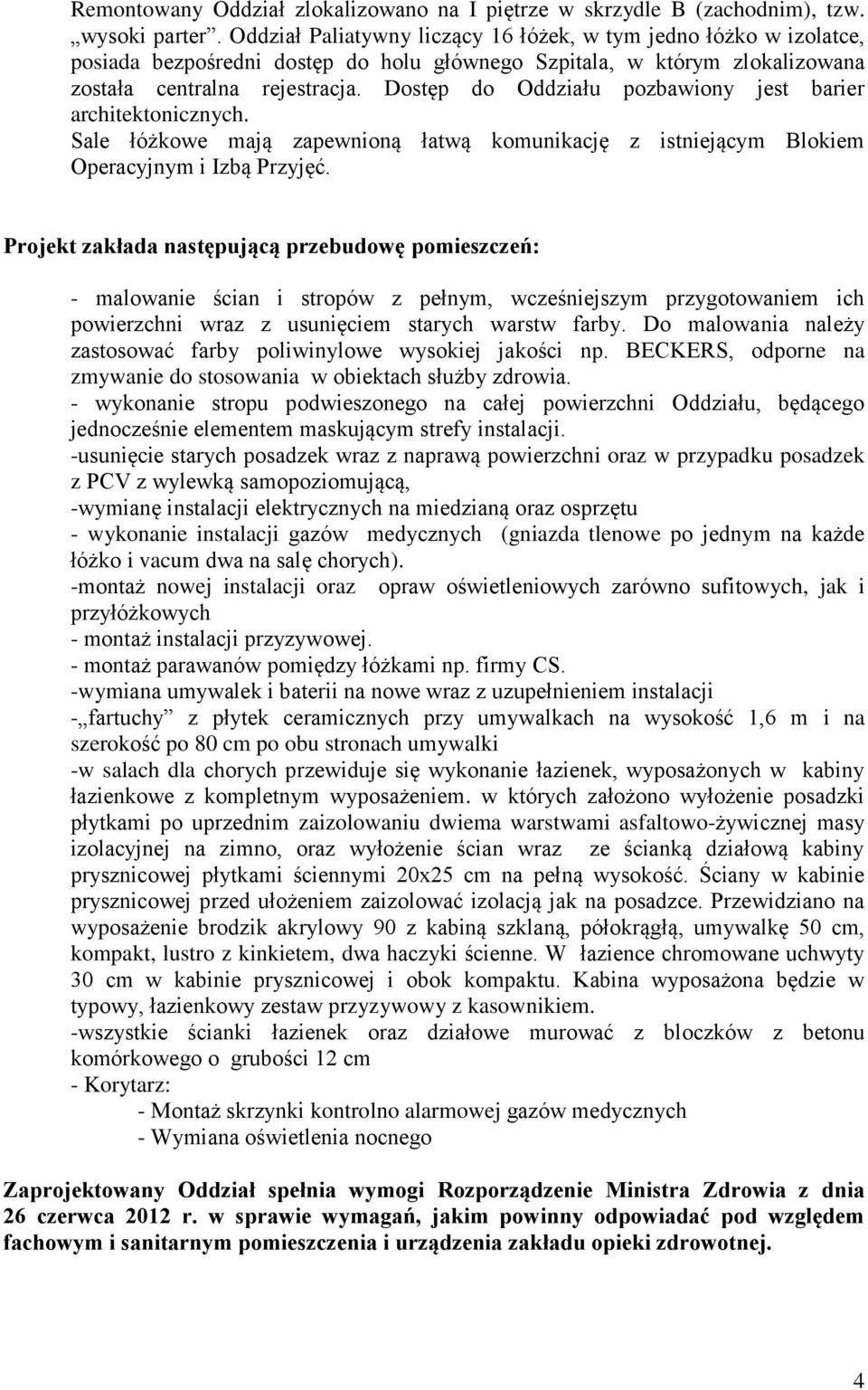

5 Remontowany Oddział zlokalizowano na I piętrze w skrzydle B (zachodnim), tzw. wysoki parter. Oddział Paliatywny liczący 16 łóżek, w tym jedno łóżko w izolatce, posiada bezpośredni dostęp do holu głównego Szpitala, w którym zlokalizowana została centralna rejestracja. Dostęp do Oddziału pozbawiony jest barier architektonicznych. Sale łóżkowe mają zapewnioną łatwą komunikację z istniejącym Blokiem Operacyjnym i Izbą Przyjęć. Projekt zakłada następującą przebudowę pomieszczeń: - malowanie ścian i stropów z pełnym, wcześniejszym przygotowaniem ich powierzchni wraz z usunięciem starych warstw farby. Do malowania należy zastosować farby poliwinylowe wysokiej jakości np. BECKERS, odporne na zmywanie do stosowania w obiektach służby zdrowia. - wykonanie stropu podwieszonego na całej powierzchni Oddziału, będącego jednocześnie elementem maskującym strefy instalacji. -usunięcie starych posadzek wraz z naprawą powierzchni oraz w przypadku posadzek z PCV z wylewką samopoziomującą, -wymianę instalacji elektrycznych na miedzianą oraz osprzętu - wykonanie instalacji gazów medycznych (gniazda tlenowe po jednym na każde łóżko i vacum dwa na salę chorych). -montaż nowej instalacji oraz opraw oświetleniowych zarówno sufitowych, jak i przyłóżkowych - montaż instalacji przyzywowej. - montaż parawanów pomiędzy łóżkami np. firmy CS. -wymiana umywalek i baterii na nowe wraz z uzupełnieniem instalacji - fartuchy z płytek ceramicznych przy umywalkach na wysokość 1,6 m i na szerokość po 80 cm po obu stronach umywalki -w salach dla chorych przewiduje się wykonanie łazienek, wyposażonych w kabiny łazienkowe z kompletnym wyposażeniem. w których założono wyłożenie posadzki płytkami po uprzednim zaizolowaniu dwiema warstwami asfaltowo-żywicznej masy izolacyjnej na zimno, oraz wyłożenie ścian wraz ze ścianką działową kabiny prysznicowej płytkami ściennymi 20x25 cm na pełną wysokość. Ściany w kabinie prysznicowej przed ułożeniem zaizolować izolacją jak na posadzce. Przewidziano na wyposażenie brodzik akrylowy 90 z kabiną szklaną, półokrągłą, umywalkę 50 cm, kompakt, lustro z kinkietem, dwa haczyki ścienne. W łazience chromowane uchwyty 30 cm w kabinie prysznicowej i obok kompaktu. Kabina wyposażona będzie w typowy, łazienkowy zestaw przyzywowy z kasownikiem. -wszystkie ścianki łazienek oraz działowe murować z bloczków z betonu komórkowego o grubości 12 cm - Korytarz: - Montaż skrzynki kontrolno alarmowej gazów medycznych - Wymiana oświetlenia nocnego Zaprojektowany Oddział spełnia wymogi Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. 4

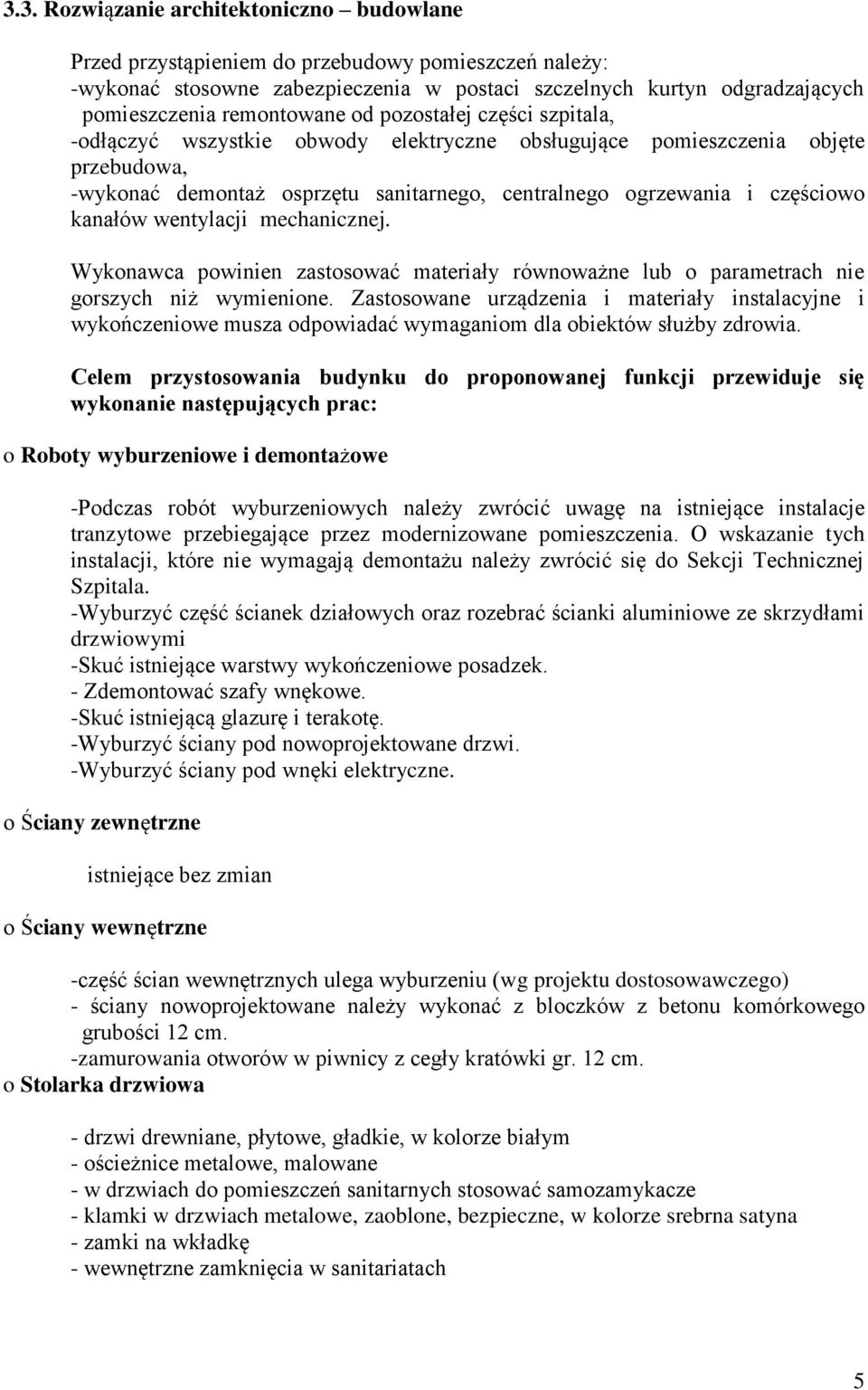

6 3.3. Rozwiązanie architektoniczno budowlane Przed przystąpieniem do przebudowy pomieszczeń należy: -wykonać stosowne zabezpieczenia w postaci szczelnych kurtyn odgradzających pomieszczenia remontowane od pozostałej części szpitala, -odłączyć wszystkie obwody elektryczne obsługujące pomieszczenia objęte przebudowa, -wykonać demontaż osprzętu sanitarnego, centralnego ogrzewania i częściowo kanałów wentylacji mechanicznej. Wykonawca powinien zastosować materiały równoważne lub o parametrach nie gorszych niż wymienione. Zastosowane urządzenia i materiały instalacyjne i wykończeniowe musza odpowiadać wymaganiom dla obiektów służby zdrowia. Celem przystosowania budynku do proponowanej funkcji przewiduje się wykonanie następujących prac: o Roboty wyburzeniowe i demontażowe -Podczas robót wyburzeniowych należy zwrócić uwagę na istniejące instalacje tranzytowe przebiegające przez modernizowane pomieszczenia. O wskazanie tych instalacji, które nie wymagają demontażu należy zwrócić się do Sekcji Technicznej Szpitala. -Wyburzyć część ścianek działowych oraz rozebrać ścianki aluminiowe ze skrzydłami drzwiowymi -Skuć istniejące warstwy wykończeniowe posadzek. - Zdemontować szafy wnękowe. -Skuć istniejącą glazurę i terakotę. -Wyburzyć ściany pod nowoprojektowane drzwi. -Wyburzyć ściany pod wnęki elektryczne. o Ściany zewnętrzne istniejące bez zmian o Ściany wewnętrzne -część ścian wewnętrznych ulega wyburzeniu (wg projektu dostosowawczego) - ściany nowoprojektowane należy wykonać z bloczków z betonu komórkowego grubości 12 cm. -zamurowania otworów w piwnicy z cegły kratówki gr. 12 cm. o Stolarka drzwiowa - drzwi drewniane, płytowe, gładkie, w kolorze białym - ościeżnice metalowe, malowane - w drzwiach do pomieszczeń sanitarnych stosować samozamykacze - klamki w drzwiach metalowe, zaoblone, bezpieczne, w kolorze srebrna satyna - zamki na wkładkę - wewnętrzne zamknięcia w sanitariatach 5

7 o Wentylacja: -wentylacją mechaniczną objęto pomieszczenie izolatki, w której wytworzone zostało podciśnienie, a także pomieszczenia łazienek w salach chorych. Pozostałe pomieszczenia mają zapewnioną wentylację grawitacyjną. o Izolacja wodoszczelna: o Posadzki: -izolacja posadzek i ścian narażonych na bezpośredni kontakt z wodą w projektowanych łazienkach, WC, brudowniku i składziku: - EUROLAN TG2 - gruntownik - SUPERFLEX 1-gr. 1 mm / zużycie 1,6 kg/ m2 firmy DEITERMAN - Płytki na kleju PLASTIKOL KM_FLEX - Spoinowanie CERINOL-FLEX firmy DEITERMAN. - pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2 5 mm, - wykładziny należy wywinąć na ścianę na wysokość 8 cm, - korytarz wewnętrzny - wykładzina PCV rulon, zgrzewalna typu np. Tarkett Optima, - węzły sanitarne, brudownik, łazienki płytki gresowe p.poślizgowe, o Listwy łączeniowe: - należy zamontować tylko na styku PCV-terakota. Łączenia wykładzin PCV zespawane sznurem w kolorze wykładzin. o Tynki wewnętrzne: - istniejące tynki do częściowego remontu - nowe kat. IV cementowo wapienne z warstwa gładzi gipsowej - stosować narożniki zewnętrzne, wypukłe o Malowanie: - ściany malowane farbami winylowymi w kolorach jasnych, pastelowych ; sufity Podwieszane o module 60x60 cm o Oblicowanie ścian: o Parapety: - w węzłach sanitarnych, łazienkach, brudowniku, składziku porządkowym i Sali cięć glazura na wysokość do stropu podwieszonego - fartuch przy umywalkowy z glazury przy umywalkach i zlewach w pomieszczeniach bez glazury. - w salach o podwyższonych wymaganiach sanitarnych wykończenie muru podokiennego i ościeży powinno być wykonane z materiału użytego do wykończenia ścian. 6

8 o Inne roboty wykończeniowe: - kratki wentylacyjne z PCV w kolorze białym 3.4. Układ konstrukcyjny obiektu: Bez zmian Dostępność dla osób niepełnosprawnych: Dla osób niepełnosprawnych dostępny jest poziom I pietra przez istniejący dźwig szpitalny oraz komunikację ogólną szpitala. Szerokość korytarzy oraz wszystkich drzwi wewnętrznych i zewnętrznych umożliwiają poruszanie się za pomocą wózka inwalidzkiego Wyposażenie budowlano instalacyjne: Budynek wyposażony jest w następujące instalacje wewnętrzne: - Instalacja wodociągowa - Kanalizacji sanitarnej - Instalacja wody zimnej - Instalacja wody ciepłej - Instalacja wentylacji mechanicznej - Instalacja centralnego ogrzewania, - Instalacje elektryczne i teletechniczne: - Instalacje oświetlenia ogólnego - Instalacje oświetlenia miejscowego - Instalacja oświetlenia ewakuacyjnego - Instalacja oświetlenia zapasowego - Instalacja oświetlenia nocnego korytarzy - Instalacja gniazd wtyczkowych RTG - Instalacja siły - Instalacja zasilania dedykowanego sieci komputerowej - Instalacja sygnalizacji stanu gazów medycznych - Instalacja ochrony od porażeń - Instalacja połączeń wyrównawczych - Instalacja uziemiająca - Instalacja przeciwprzepięciowa - Instalacja sygnalizacji przyzywowej - Instalacja sieci komputerowej - Instalacja sieci telefonicznej - Instalacja domofonów wraz z kontrola dostępu - Instalacja gazów medycznych 3.7. Kolorystyka pomieszczeń oraz zestawienie wykończenia posadzek i ścian: Kolorystykę poszczególnych ścian uzgodnić z Inwestorem. Kolor wykładziny należy dobrać do kolorystyki ścian. Podłogi i ściany w łazienkach zlokalizowanych w salach chorych płytki ceramiczne. 7

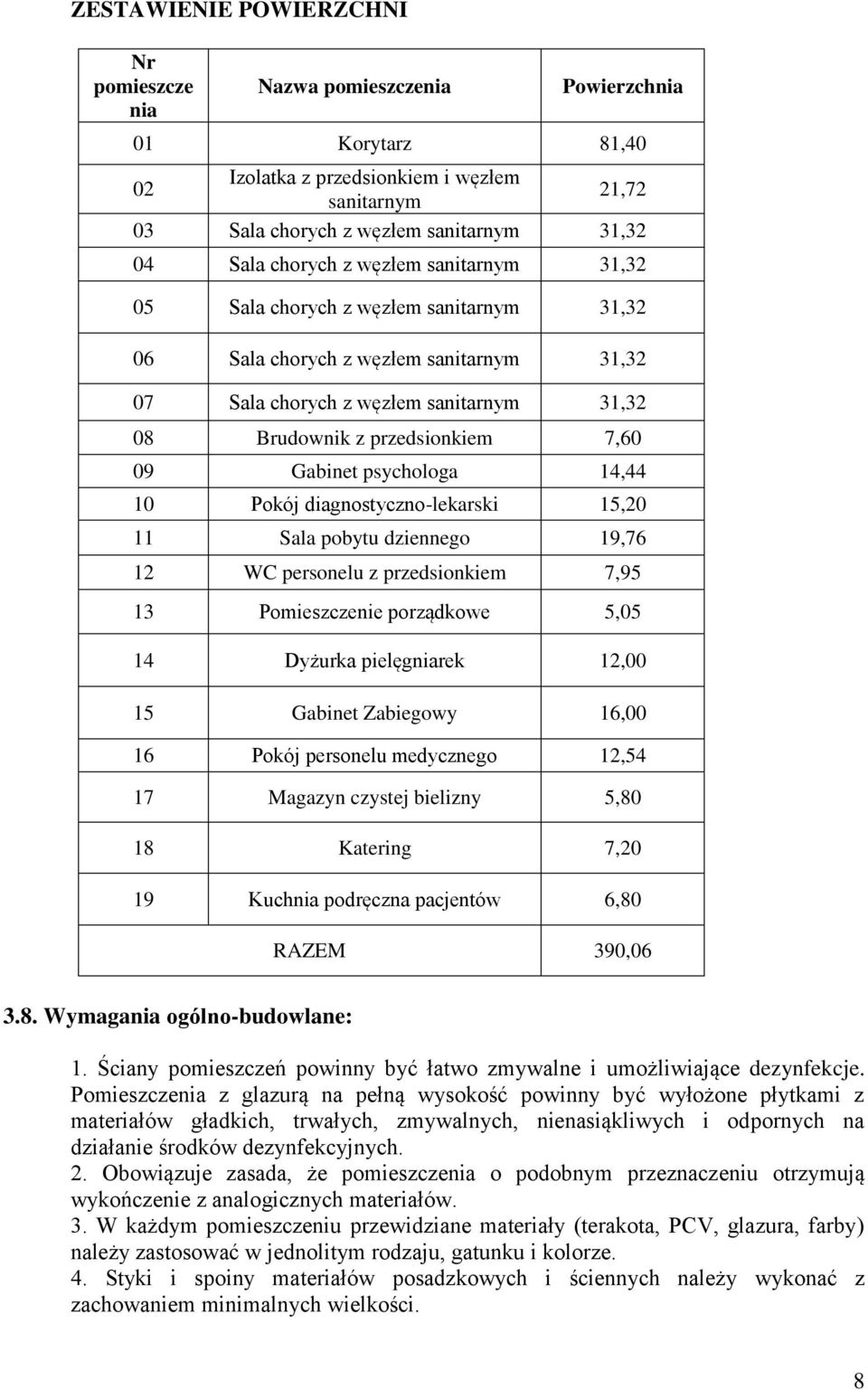

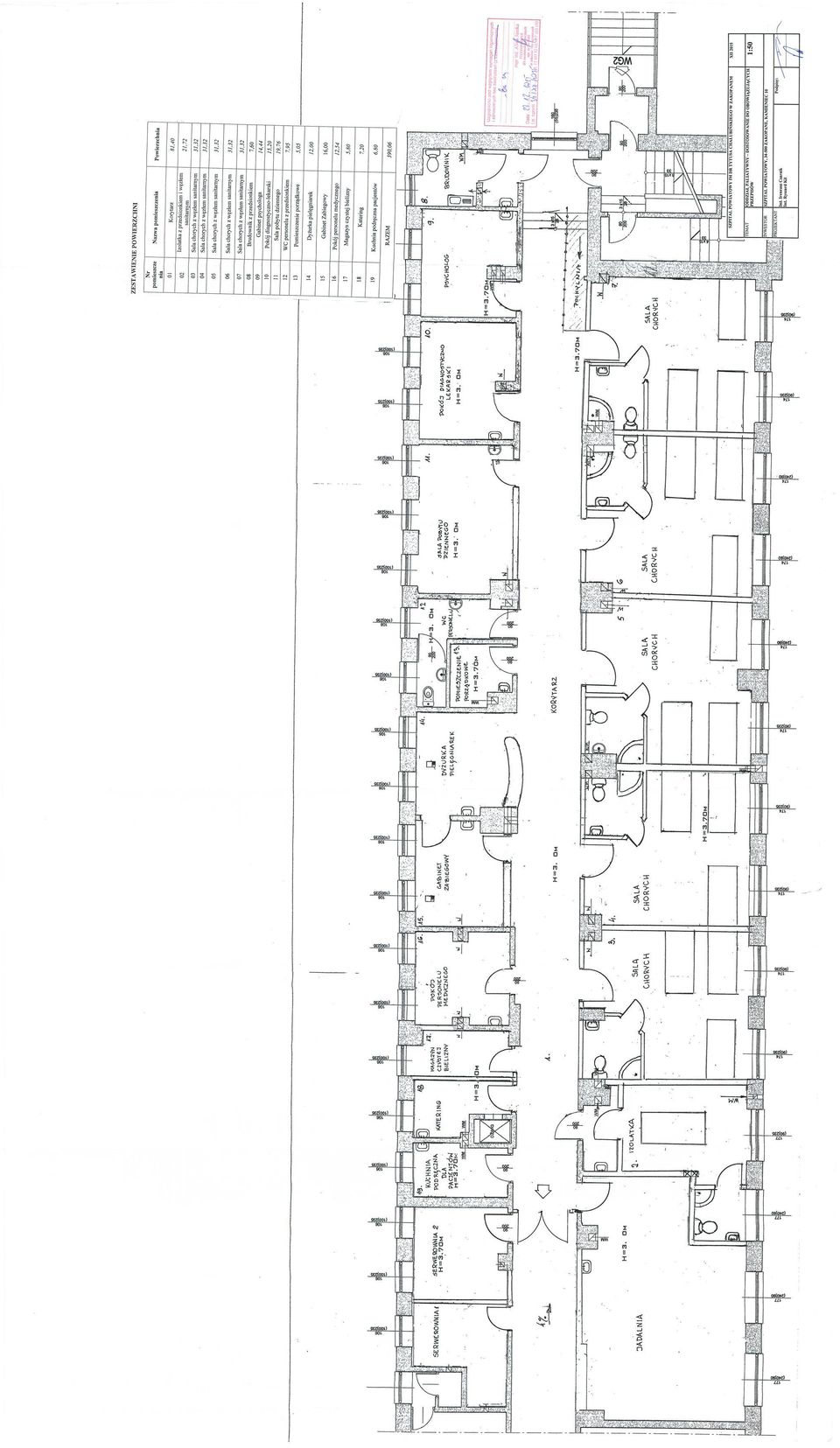

9 ZESTAWIENIE POWIERZCHNI Nr pomieszcze nia Nazwa pomieszczenia Powierzchnia 01 Korytarz 81,40 02 Izolatka z przedsionkiem i węzłem sanitarnym 21,72 03 Sala chorych z węzłem sanitarnym 31,32 04 Sala chorych z węzłem sanitarnym 31,32 05 Sala chorych z węzłem sanitarnym 31,32 06 Sala chorych z węzłem sanitarnym 31,32 07 Sala chorych z węzłem sanitarnym 31,32 08 Brudownik z przedsionkiem 7,60 09 Gabinet psychologa 14,44 10 Pokój diagnostyczno-lekarski 15,20 11 Sala pobytu dziennego 19,76 12 WC personelu z przedsionkiem 7,95 13 Pomieszczenie porządkowe 5,05 14 Dyżurka pielęgniarek 12,00 15 Gabinet Zabiegowy 16,00 16 Pokój personelu medycznego 12,54 17 Magazyn czystej bielizny 5,80 18 Katering 7,20 19 Kuchnia podręczna pacjentów 6,80 RAZEM 390, Wymagania ogólno-budowlane: 1. Ściany pomieszczeń powinny być łatwo zmywalne i umożliwiające dezynfekcje. Pomieszczenia z glazurą na pełną wysokość powinny być wyłożone płytkami z materiałów gładkich, trwałych, zmywalnych, nienasiąkliwych i odpornych na działanie środków dezynfekcyjnych. 2. Obowiązuje zasada, że pomieszczenia o podobnym przeznaczeniu otrzymują wykończenie z analogicznych materiałów. 3. W każdym pomieszczeniu przewidziane materiały (terakota, PCV, glazura, farby) należy zastosować w jednolitym rodzaju, gatunku i kolorze. 4. Styki i spoiny materiałów posadzkowych i ściennych należy wykonać z zachowaniem minimalnych wielkości. 8

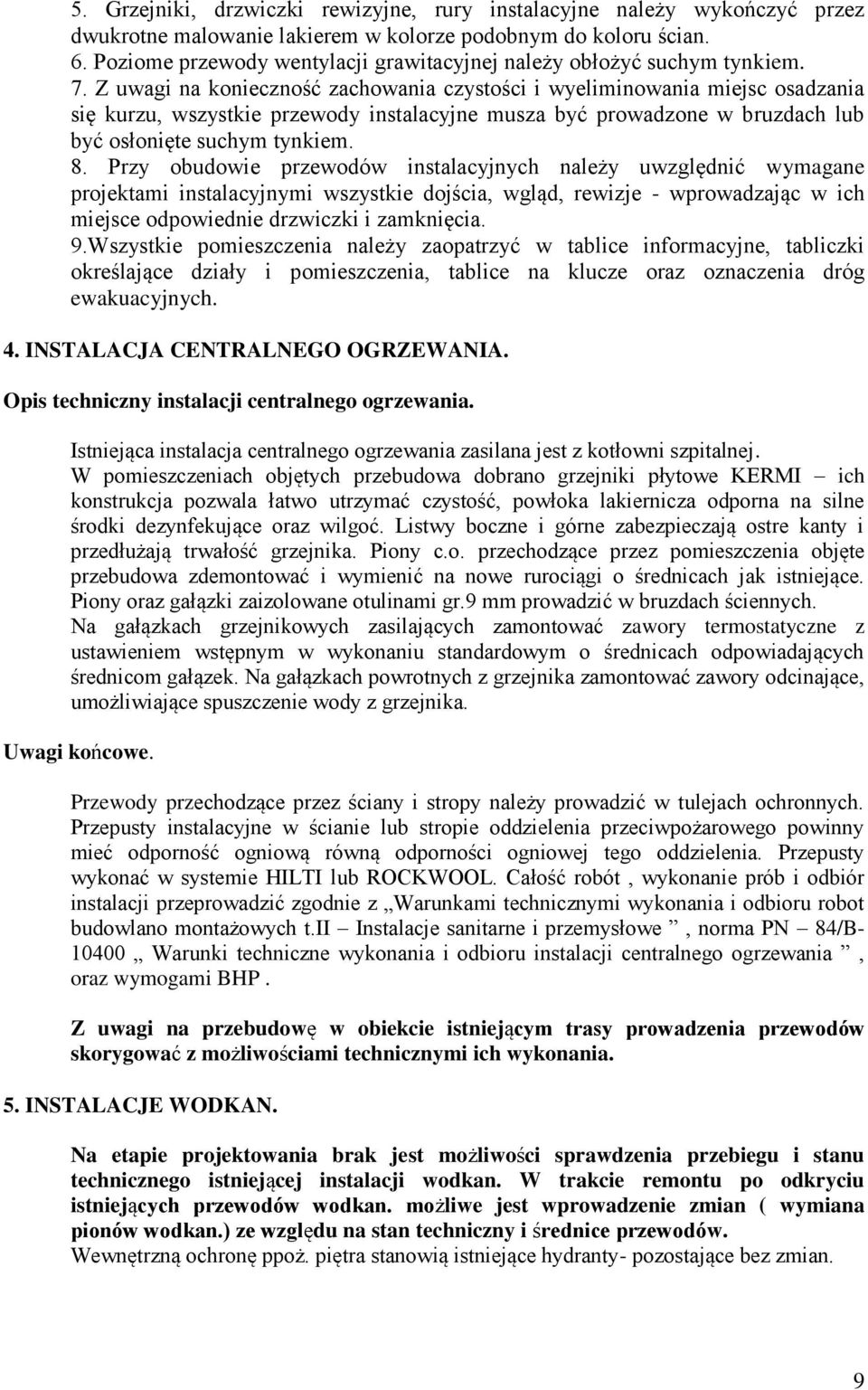

10 5. Grzejniki, drzwiczki rewizyjne, rury instalacyjne należy wykończyć przez dwukrotne malowanie lakierem w kolorze podobnym do koloru ścian. 6. Poziome przewody wentylacji grawitacyjnej należy obłożyć suchym tynkiem. 7. Z uwagi na konieczność zachowania czystości i wyeliminowania miejsc osadzania się kurzu, wszystkie przewody instalacyjne musza być prowadzone w bruzdach lub być osłonięte suchym tynkiem. 8. Przy obudowie przewodów instalacyjnych należy uwzględnić wymagane projektami instalacyjnymi wszystkie dojścia, wgląd, rewizje - wprowadzając w ich miejsce odpowiednie drzwiczki i zamknięcia. 9.Wszystkie pomieszczenia należy zaopatrzyć w tablice informacyjne, tabliczki określające działy i pomieszczenia, tablice na klucze oraz oznaczenia dróg ewakuacyjnych. 4. INSTALACJA CENTRALNEGO OGRZEWANIA. Opis techniczny instalacji centralnego ogrzewania. Istniejąca instalacja centralnego ogrzewania zasilana jest z kotłowni szpitalnej. W pomieszczeniach objętych przebudowa dobrano grzejniki płytowe KERMI ich konstrukcja pozwala łatwo utrzymać czystość, powłoka lakiernicza odporna na silne środki dezynfekujące oraz wilgoć. Listwy boczne i górne zabezpieczają ostre kanty i przedłużają trwałość grzejnika. Piony c.o. przechodzące przez pomieszczenia objęte przebudowa zdemontować i wymienić na nowe rurociągi o średnicach jak istniejące. Piony oraz gałązki zaizolowane otulinami gr.9 mm prowadzić w bruzdach ściennych. Na gałązkach grzejnikowych zasilających zamontować zawory termostatyczne z ustawieniem wstępnym w wykonaniu standardowym o średnicach odpowiadających średnicom gałązek. Na gałązkach powrotnych z grzejnika zamontować zawory odcinające, umożliwiające spuszczenie wody z grzejnika. Uwagi końcowe. Przewody przechodzące przez ściany i stropy należy prowadzić w tulejach ochronnych. Przepusty instalacyjne w ścianie lub stropie oddzielenia przeciwpożarowego powinny mieć odporność ogniową równą odporności ogniowej tego oddzielenia. Przepusty wykonać w systemie HILTI lub ROCKWOOL. Całość robót, wykonanie prób i odbiór instalacji przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robot budowlano montażowych t.ii Instalacje sanitarne i przemysłowe, norma PN 84/B Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewania, oraz wymogami BHP. Z uwagi na przebudowę w obiekcie istniejącym trasy prowadzenia przewodów skorygować z możliwościami technicznymi ich wykonania. 5. INSTALACJE WODKAN. Na etapie projektowania brak jest możliwości sprawdzenia przebiegu i stanu technicznego istniejącej instalacji wodkan. W trakcie remontu po odkryciu istniejących przewodów wodkan. możliwe jest wprowadzenie zmian ( wymiana pionów wodkan.) ze względu na stan techniczny i średnice przewodów. Wewnętrzną ochronę ppoż. piętra stanowią istniejące hydranty- pozostające bez zmian. 9

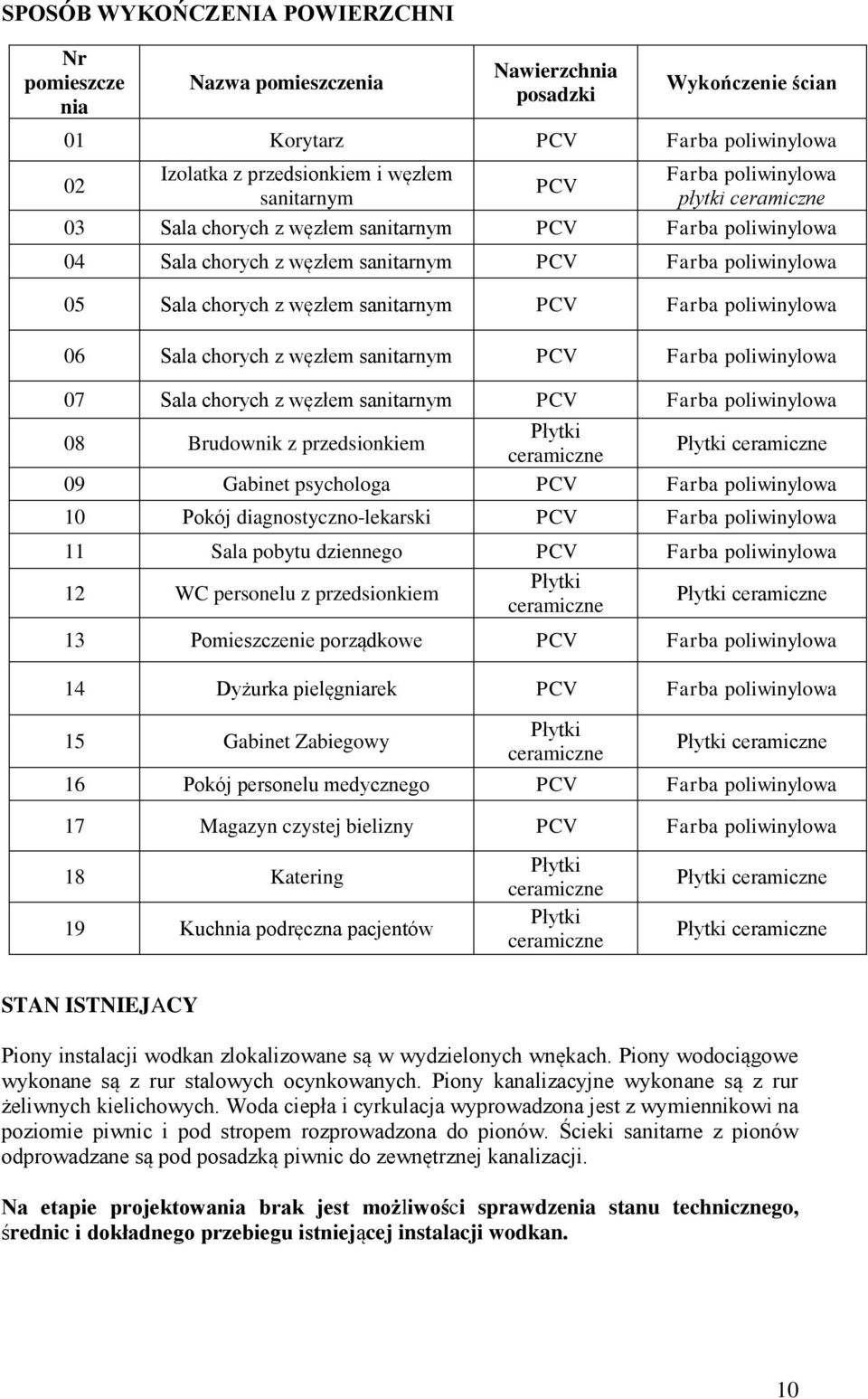

11 SPOSÓB WYKOŃCZENIA POWIERZCHNI Nr pomieszcze nia Nazwa pomieszczenia Nawierzchnia posadzki Wykończenie ścian 01 Korytarz PCV Farba poliwinylowa 02 Izolatka z przedsionkiem i węzłem sanitarnym PCV Farba poliwinylowa płytki ceramiczne 03 Sala chorych z węzłem sanitarnym PCV Farba poliwinylowa 04 Sala chorych z węzłem sanitarnym PCV Farba poliwinylowa 05 Sala chorych z węzłem sanitarnym PCV Farba poliwinylowa 06 Sala chorych z węzłem sanitarnym PCV Farba poliwinylowa 07 Sala chorych z węzłem sanitarnym PCV Farba poliwinylowa 08 Brudownik z przedsionkiem Płytki ceramiczne Płytki ceramiczne 09 Gabinet psychologa PCV Farba poliwinylowa 10 Pokój diagnostyczno-lekarski PCV Farba poliwinylowa 11 Sala pobytu dziennego PCV Farba poliwinylowa 12 WC personelu z przedsionkiem Płytki ceramiczne Płytki ceramiczne 13 Pomieszczenie porządkowe PCV Farba poliwinylowa 14 Dyżurka pielęgniarek PCV Farba poliwinylowa 15 Gabinet Zabiegowy Płytki ceramiczne Płytki ceramiczne 16 Pokój personelu medycznego PCV Farba poliwinylowa 17 Magazyn czystej bielizny PCV Farba poliwinylowa 18 Katering 19 Kuchnia podręczna pacjentów Płytki ceramiczne Płytki ceramiczne Płytki ceramiczne Płytki ceramiczne STAN ISTNIEJACY Piony instalacji wodkan zlokalizowane są w wydzielonych wnękach. Piony wodociągowe wykonane są z rur stalowych ocynkowanych. Piony kanalizacyjne wykonane są z rur żeliwnych kielichowych. Woda ciepła i cyrkulacja wyprowadzona jest z wymiennikowi na poziomie piwnic i pod stropem rozprowadzona do pionów. Ścieki sanitarne z pionów odprowadzane są pod posadzką piwnic do zewnętrznej kanalizacji. Na etapie projektowania brak jest możliwości sprawdzenia stanu technicznego, średnic i dokładnego przebiegu istniejącej instalacji wodkan. 10

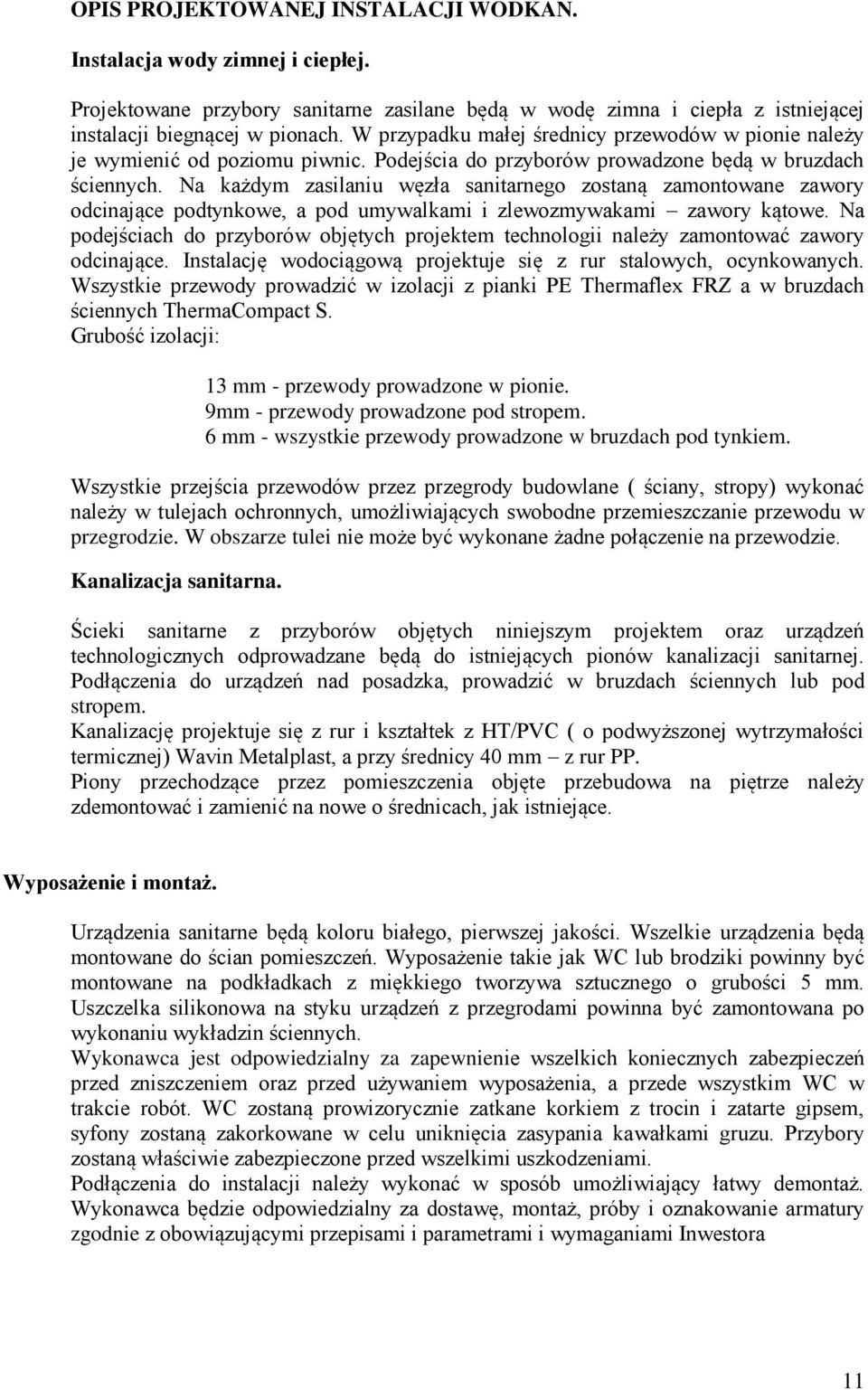

12 OPIS PROJEKTOWANEJ INSTALACJI WODKAN. Instalacja wody zimnej i ciepłej. Projektowane przybory sanitarne zasilane będą w wodę zimna i ciepła z istniejącej instalacji biegnącej w pionach. W przypadku małej średnicy przewodów w pionie należy je wymienić od poziomu piwnic. Podejścia do przyborów prowadzone będą w bruzdach ściennych. Na każdym zasilaniu węzła sanitarnego zostaną zamontowane zawory odcinające podtynkowe, a pod umywalkami i zlewozmywakami zawory kątowe. Na podejściach do przyborów objętych projektem technologii należy zamontować zawory odcinające. Instalację wodociągową projektuje się z rur stalowych, ocynkowanych. Wszystkie przewody prowadzić w izolacji z pianki PE Thermaflex FRZ a w bruzdach ściennych ThermaCompact S. Grubość izolacji: 13 mm - przewody prowadzone w pionie. 9mm - przewody prowadzone pod stropem. 6 mm - wszystkie przewody prowadzone w bruzdach pod tynkiem. Wszystkie przejścia przewodów przez przegrody budowlane ( ściany, stropy) wykonać należy w tulejach ochronnych, umożliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. Kanalizacja sanitarna. Ścieki sanitarne z przyborów objętych niniejszym projektem oraz urządzeń technologicznych odprowadzane będą do istniejących pionów kanalizacji sanitarnej. Podłączenia do urządzeń nad posadzka, prowadzić w bruzdach ściennych lub pod stropem. Kanalizację projektuje się z rur i kształtek z HT/PVC ( o podwyższonej wytrzymałości termicznej) Wavin Metalplast, a przy średnicy 40 mm z rur PP. Piony przechodzące przez pomieszczenia objęte przebudowa na piętrze należy zdemontować i zamienić na nowe o średnicach, jak istniejące. Wyposażenie i montaż. Urządzenia sanitarne będą koloru białego, pierwszej jakości. Wszelkie urządzenia będą montowane do ścian pomieszczeń. Wyposażenie takie jak WC lub brodziki powinny być montowane na podkładkach z miękkiego tworzywa sztucznego o grubości 5 mm. Uszczelka silikonowa na styku urządzeń z przegrodami powinna być zamontowana po wykonaniu wykładzin ściennych. Wykonawca jest odpowiedzialny za zapewnienie wszelkich koniecznych zabezpieczeń przed zniszczeniem oraz przed używaniem wyposażenia, a przede wszystkim WC w trakcie robót. WC zostaną prowizorycznie zatkane korkiem z trocin i zatarte gipsem, syfony zostaną zakorkowane w celu uniknięcia zasypania kawałkami gruzu. Przybory zostaną właściwie zabezpieczone przed wszelkimi uszkodzeniami. Podłączenia do instalacji należy wykonać w sposób umożliwiający łatwy demontaż. Wykonawca będzie odpowiedzialny za dostawę, montaż, próby i oznakowanie armatury zgodnie z obowiązującymi przepisami i parametrami i wymaganiami Inwestora 11

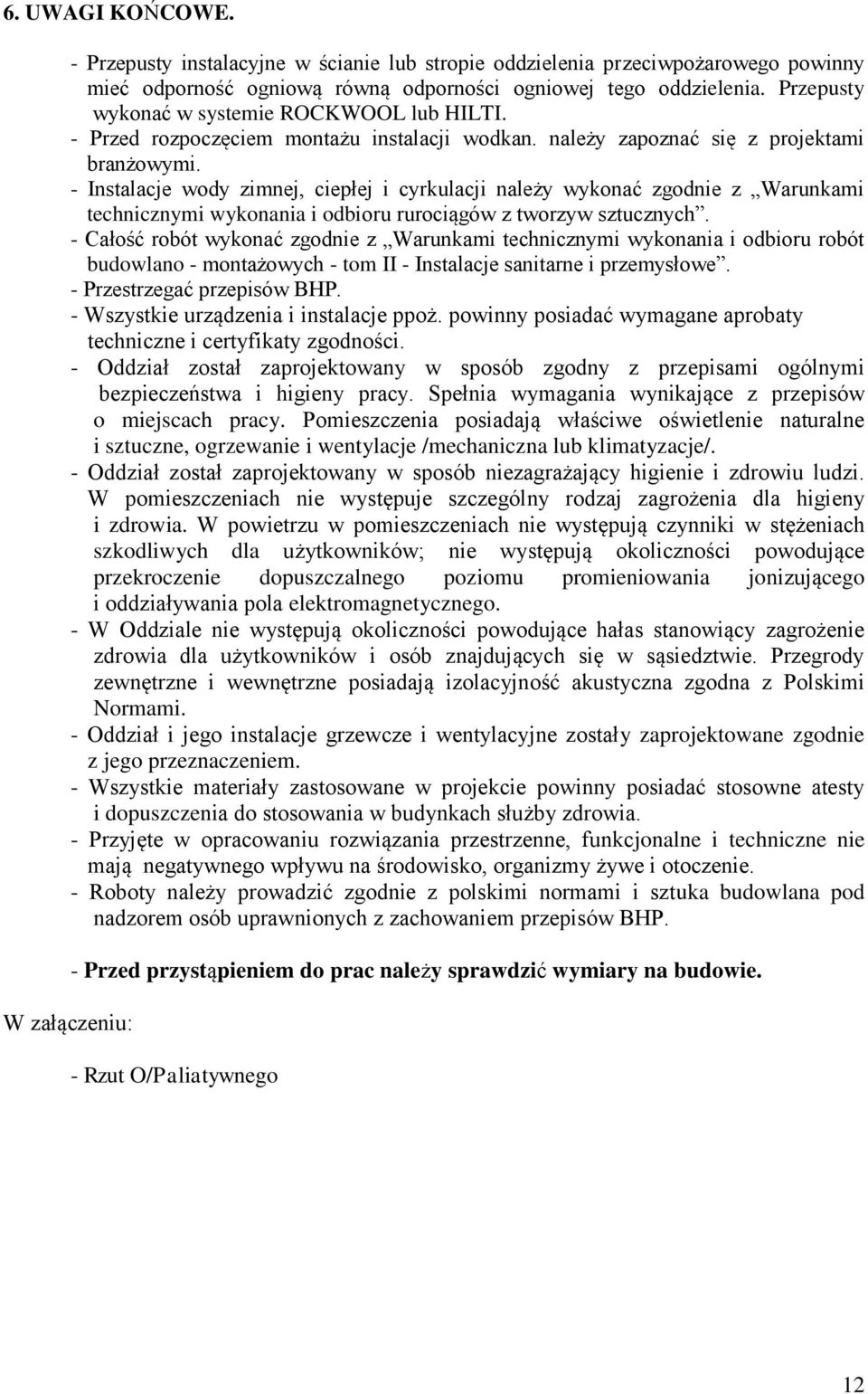

13 6. UWAGI KOŃCOWE. - Przepusty instalacyjne w ścianie lub stropie oddzielenia przeciwpożarowego powinny mieć odporność ogniową równą odporności ogniowej tego oddzielenia. Przepusty wykonać w systemie ROCKWOOL lub HILTI. - Przed rozpoczęciem montażu instalacji wodkan. należy zapoznać się z projektami branżowymi. - Instalacje wody zimnej, ciepłej i cyrkulacji należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych - tom II - Instalacje sanitarne i przemysłowe. - Przestrzegać przepisów BHP. - Wszystkie urządzenia i instalacje ppoż. powinny posiadać wymagane aprobaty techniczne i certyfikaty zgodności. - Oddział został zaprojektowany w sposób zgodny z przepisami ogólnymi bezpieczeństwa i higieny pracy. Spełnia wymagania wynikające z przepisów o miejscach pracy. Pomieszczenia posiadają właściwe oświetlenie naturalne i sztuczne, ogrzewanie i wentylacje /mechaniczna lub klimatyzacje/. - Oddział został zaprojektowany w sposób niezagrażający higienie i zdrowiu ludzi. W pomieszczeniach nie występuje szczególny rodzaj zagrożenia dla higieny i zdrowia. W powietrzu w pomieszczeniach nie występują czynniki w stężeniach szkodliwych dla użytkowników; nie występują okoliczności powodujące przekroczenie dopuszczalnego poziomu promieniowania jonizującego i oddziaływania pola elektromagnetycznego. - W Oddziale nie występują okoliczności powodujące hałas stanowiący zagrożenie zdrowia dla użytkowników i osób znajdujących się w sąsiedztwie. Przegrody zewnętrzne i wewnętrzne posiadają izolacyjność akustyczna zgodna z Polskimi Normami. - Oddział i jego instalacje grzewcze i wentylacyjne zostały zaprojektowane zgodnie z jego przeznaczeniem. - Wszystkie materiały zastosowane w projekcie powinny posiadać stosowne atesty i dopuszczenia do stosowania w budynkach służby zdrowia. - Przyjęte w opracowaniu rozwiązania przestrzenne, funkcjonalne i techniczne nie mają negatywnego wpływu na środowisko, organizmy żywe i otoczenie. - Roboty należy prowadzić zgodnie z polskimi normami i sztuka budowlana pod nadzorem osób uprawnionych z zachowaniem przepisów BHP. W załączeniu: - Przed przystąpieniem do prac należy sprawdzić wymiary na budowie. - Rzut O/Paliatywnego 12
