1 TEMAT: MODERNIZACJA POMIESZCZEŃ TRAKTU ZESPOŁU PORODOWEGO INWESTOR : SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ PROSZOWICE, UL. KOPERNIKA 13 KRS , NIP JEDNOSTKA PROJEKTOWANIA : Brach Biuro Projektów i Obsługi Inwestycji , tel/fax : brach@brach.pl FAZA : PROJEKT TECHNICZNY ARCHITEKTONICZNO TECHNOLOGICZNY WRAZ Z INSTALACJĄ WOD-KAN ZAWARTOŚĆ PROJEKTU : CZĘŚĆ PT II. PROJEKT TECHNICZNY INSTALACJI WEWNĘTRZNYCH WOD-KAN PROJEKTANT : mgr inż.anna Nęcek mgr inż.romana Indyk DATA : kwiecień 2012 R

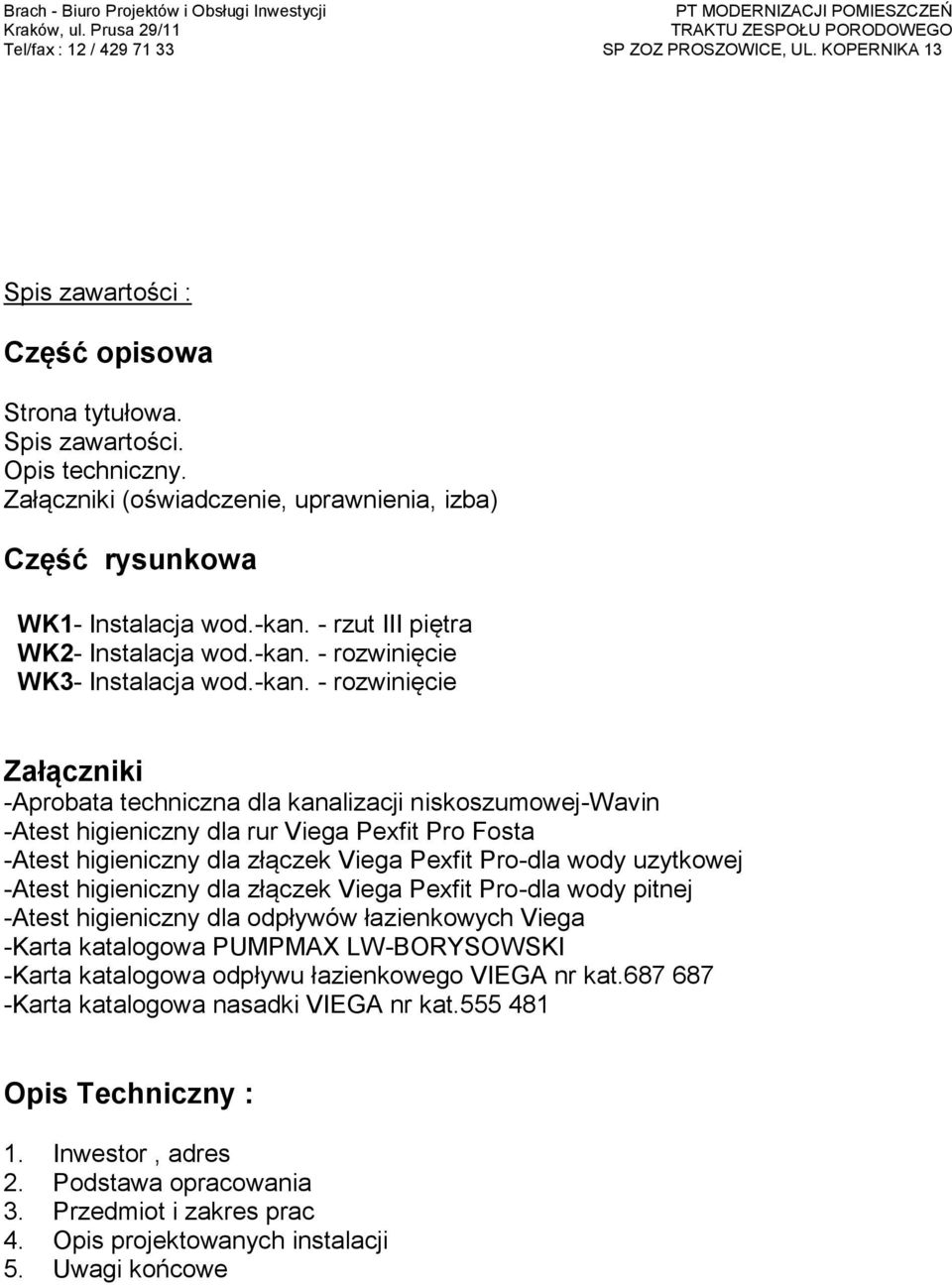

2 Spis zawartości : Część opisowa Strona tytułowa. Spis zawartości. Opis techniczny. Załączniki (oświadczenie, uprawnienia, izba) Część rysunkowa WK1- Instalacja wod.-kan. - rzut III piętra WK2- Instalacja wod.-kan. - rozwinięcie WK3- Instalacja wod.-kan. - rozwinięcie Załączniki -Aprobata techniczna dla kanalizacji niskoszumowej-wavin -Atest higieniczny dla rur Viega Pexfit Pro Fosta -Atest higieniczny dla złączek Viega Pexfit Pro-dla wody uzytkowej -Atest higieniczny dla złączek Viega Pexfit Pro-dla wody pitnej -Atest higieniczny dla odpływów łazienkowych Viega -Karta katalogowa PUMPMAX LW-BORYSOWSKI -Karta katalogowa odpływu łazienkowego VIEGA nr kat Karta katalogowa nasadki VIEGA nr kat Opis Techniczny : 1. Inwestor, adres 2. Podstawa opracowania 3. Przedmiot i zakres prac 4. Opis projektowanych instalacji 5. Uwagi końcowe

3 OPIS PROJEKTU 1.Inwestor, adres : Samodzielny Publiczny Zespół Opieki Zdrowotnej Ul. Kopernika 13, Proszowice 2.Podstawa opracowania: Niniejszą dokumentację opracowano na podstawie: 2.1 Dokumentacji archiwalnej szpitala 2.2 Inwentaryzacji 2.3 Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 z późniejszymi zmianami 2.4 Rozporządzenia Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej - Dziennik Ustaw Nr 31, Poz Przedmiot i zakres prac : Do opracowania niniejszego projektu wykorzystano dokumentacje techniczną istniejącej instalacji wodno-kanalizacyjnej wg której przyjęto usytuowanie istniejących pionów kanalizacyjnych oraz pionów ciepłej i zimnej wody z zachowaniem ich numeracji. Budynek posiada centralne przygotowanie ciepłej wody dla całego obiektu szpitalnego. Projekt niniejszy zawiera techniczne rozwiązania wewnętrznych instalacji wodociągowej i kanalizacji sanitarnej dla modernizowanych pomieszczeń traktu zespołu porodowego w budynku szpitala Samodzielnego Publicznego Zespołu Opieki Zdrowotnej w Proszowicach przy ul. Kopernika 13. W opracowaniu wykorzystano i dostosowano istniejące już instalacje wody zimnej, ciepłej,cyrkulacji oraz kanalizacji sanitarnej do nowej aranżacji modernizowanych pomieszczeniach. Doprowadzenie wody zimnej i ciepłej do przyborów z istniejącej instalacji wewnętrznej w ramach całego kompleksu szpitalnego. Ścieki sanitarne z modernizowanych pomieszczeń odprowadzane będą do istniejącej kanalizacji sanitarnej poprzez istniejące piony kanalizacyjne. Projekt nie wymaga opracowania przyłączy zewnętrznych wody i kanalizacji wykorzystując doprowadzenia istniejące. Wytyczne dla opracowania projektu branżowego instalacji wewnętrznych wody i kanalizacji sanitarnej zostały przedstawione w projekcie architektonicznotechnologicznym oraz podczas wstępnych uzgodnień z Inwestorem. Jakość dostarczanej wody winna odpowiadać wymogom rozporządzenia Ministra Zdrowia i Opieki Społecznej

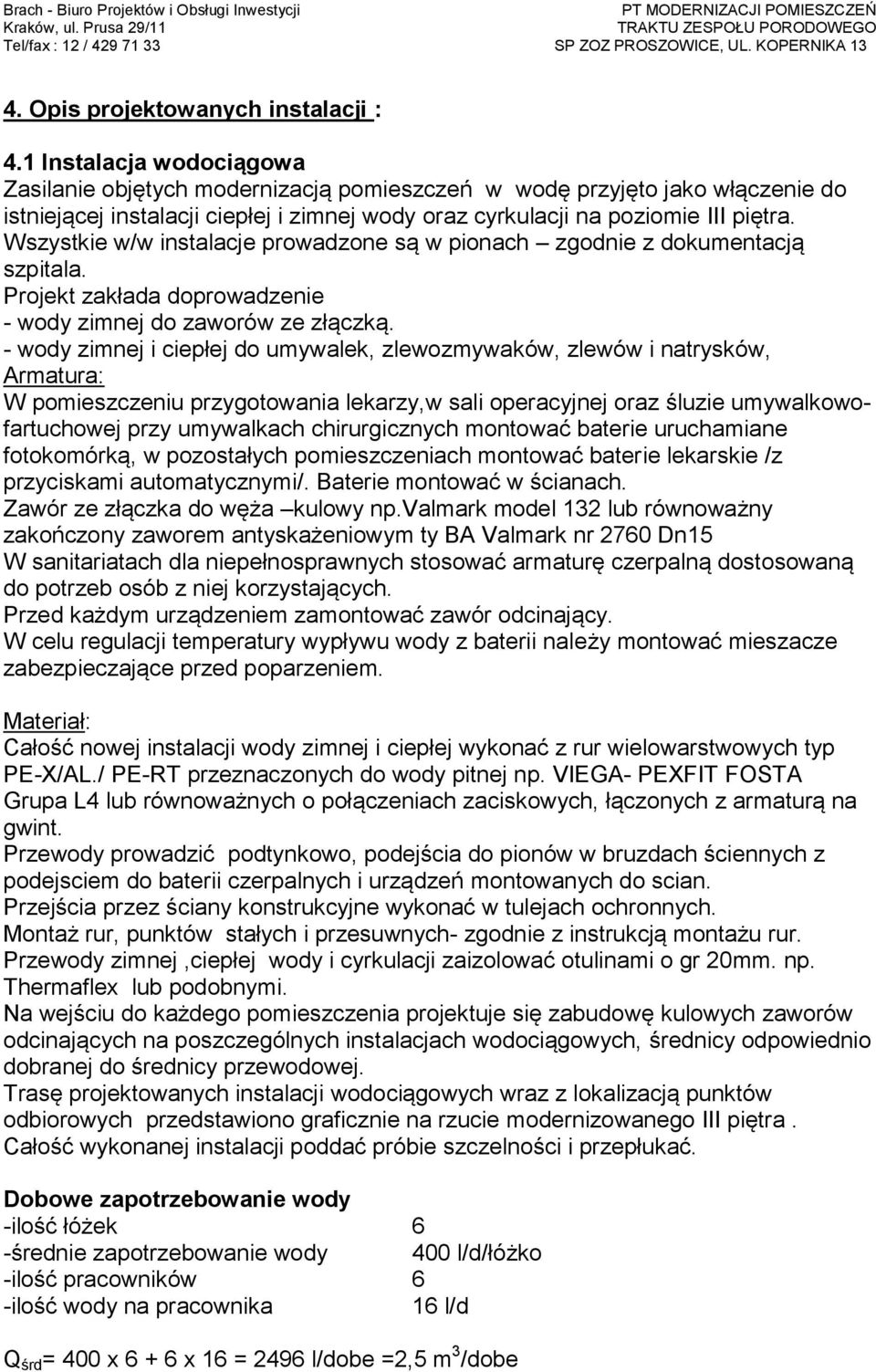

4 4. Opis projektowanych instalacji : 4.1 Instalacja wodociągowa Zasilanie objętych modernizacją pomieszczeń w wodę przyjęto jako włączenie do istniejącej instalacji ciepłej i zimnej wody oraz cyrkulacji na poziomie III piętra. Wszystkie w/w instalacje prowadzone są w pionach zgodnie z dokumentacją szpitala. Projekt zakłada doprowadzenie - wody zimnej do zaworów ze złączką. - wody zimnej i ciepłej do umywalek, zlewozmywaków, zlewów i natrysków, Armatura: W pomieszczeniu przygotowania lekarzy,w sali operacyjnej oraz śluzie umywalkowofartuchowej przy umywalkach chirurgicznych montować baterie uruchamiane fotokomórką, w pozostałych pomieszczeniach montować baterie lekarskie /z przyciskami automatycznymi/. Baterie montować w ścianach. Zawór ze złączka do węża kulowy np.valmark model 132 lub równoważny zakończony zaworem antyskażeniowym ty BA Valmark nr 2760 Dn15 W sanitariatach dla niepełnosprawnych stosować armaturę czerpalną dostosowaną do potrzeb osób z niej korzystających. Przed każdym urządzeniem zamontować zawór odcinający. W celu regulacji temperatury wypływu wody z baterii należy montować mieszacze zabezpieczające przed poparzeniem. Materiał: Całość nowej instalacji wody zimnej i ciepłej wykonać z rur wielowarstwowych typ PE-X/AL./ PE-RT przeznaczonych do wody pitnej np. VIEGA- PEXFIT FOSTA Grupa L4 lub równoważnych o połączeniach zaciskowych, łączonych z armaturą na gwint. Przewody prowadzić podtynkowo, podejścia do pionów w bruzdach ściennych z podejsciem do baterii czerpalnych i urządzeń montowanych do scian. Przejścia przez ściany konstrukcyjne wykonać w tulejach ochronnych. Montaż rur, punktów stałych i przesuwnych- zgodnie z instrukcją montażu rur. Przewody zimnej,ciepłej wody i cyrkulacji zaizolować otulinami o gr 20mm. np. Thermaflex lub podobnymi. Na wejściu do każdego pomieszczenia projektuje się zabudowę kulowych zaworów odcinających na poszczególnych instalacjach wodociągowych, średnicy odpowiednio dobranej do średnicy przewodowej. Trasę projektowanych instalacji wodociągowych wraz z lokalizacją punktów odbiorowych przedstawiono graficznie na rzucie modernizowanego III piętra. Całość wykonanej instalacji poddać próbie szczelności i przepłukać. Dobowe zapotrzebowanie wody -ilość łóżek 6 -średnie zapotrzebowanie wody 400 l/d/łóżko -ilość pracowników 6 -ilość wody na pracownika 16 l/d Q śrd = 400 x x 16 = 2496 l/dobe =2,5 m 3 /dobe

5 4.2 Instalacja kanalizacyjna Projekt zakłada odprowadzenie ścieków od przyborów sanitarnych do istniejącej instalacji kanalizacji sanitarnej budynku szpitala. Zakres projektu to instalacja kanalizacji sanitarnej pomieszczeń na III piętrze objętych modernizacją. Ścieki sanitarne z tych pomieszczeń odprowadzane będą nowymi podejściami do istniejących pionów kanalizacyjnych, które są prowadzone w ścianach jako zakryte i wyprowadzone ponad dach. Srednice pionów sprawdzić po odkryciu i dostosowac do podanych na rysunkach z rozwinięciem instalacji wod-kan. Istniejące piony kanalizacyjne (PCV) mogą być wykorzystane jeśli ich stan techniczny zostanie potwierdzony przez Inspektora Nadzoru i zaakceptowany przez Inwestora. W przeciwnym razie należy je wymienić od poziomu III pietra w górę /IV p/ na nowe z rur PCV-co zaleca się w związku z długim okresem użytkowania. Pion y o średnicy 0,10 wyprowadzic nad dach jako rury wentylacyjne do wysokości 0,5-1,0m ponad dach w taki sposób,aby zapewnic odległośc 4m od okien i drzwi pomieszczen przeznaczonych na stały pobyt ludzi. Z uwagi na charakter pomieszczeń służby zdrowia nie stosować czyszczaków pionowych i poziomych z wyjściem bezpośrednim do tych pomieszczeń. W natryskach projektuje się odpływ łazienkowy Advantix z nasadką f-my VIEGA z zabezpieczeniem przed zassaniem lub równoważne. Przy umywalkach w sanitariatach dla niepełnosprawnych zaleca się zastosowanie syfonów podtynkowych f-my VIEGA lub równowane. Do misek ustępowych stosować oddzielne podejścia i włączać do trójnika umieszczonego najniżej w pionie na danej kondygnacji. Spadki podejść powinny wynosić min 2%. W pomieszczeniu porządkowym projektuje się montaż urządzenia do przepompowywania ścieków PUMPMAX LW f-my Borysowski - lub równowazny. Agregat ten montowany na podłodze służy do przepompowywania ścieków ze wszystkich przyborów z wyjątkiem WC. Ścieki z umywalek i zlewu z : -pomieszczenia położnej, -pomieszczenia śluzy umywalkowo-fartuchowej -pomieszczenia porządkowego zostaną przepompowane do najbliższego pionu kanalizacyjnego o numerze 15 -co pokazano na rysunku rzutu III piętra oraz na rozwinięciu instalacji wod-kan. Materiał: Instalację kanalizacji sanitarnej projektuje się z rur i kształtek do kanalizacji niskoszumowej - np. Wavin system AS-o połączeniach kielichowych na uszczelkę gumową lub równowazne. Przewody należy prowadzić w bruzdach ściennych i posadzce. W pomieszczeniach w których nie ma możliwości prowadzić rur w ścianie należy je zabezpieczyć obudową. Nie należy prowadzić przewodów po wierzchu ścian. Projektuje się montaż przyborów sanitarnych w pomieszczeniach WC na stelażach montażowych np. f-my VIEGA lub równoważne.

6 5. Uwagi końcowe -instalacje muszą być wykonane zgodnie z warunkami technicznymi, polskimi normami oraz instrukcjami urządzeń i instalacji. -przy wykonywaniu włączeń, wymiany, przebudowy istniejących instalacji sanitarnych należy przewidzieć możliwość wykonania tymczasowych obejść, włączeń mających na celu zapewnienie możliwości poprawnego funkcjonowania budynku szpitala. -wszystkie materiały i urządzenia stosowane w instalacji wodociągowej powinny posiadać atest P.Z.H. -dopuszcza się zmiany usytuowania urządzeń i prowadzenia instalacji z uwagi na przebieg istniejących instalacji które nie zostały objęte inwentaryzacją (brak dostępu) oraz dokumentacją techniczną szpitala. -przy przejściach przewodów przez elementy konstrukcyjne będące elementami oddzielenia p.poż. zastosować zabezpieczenia np. HILTI -roboty instalacyjno-montażowe wykonać zgodnie z,,warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, tom II Instalacje Sanitarne i Przemysłowe, oraz,,warunkami technicznymi wykonania i odbioru rurociągów rurociągów tworzyw sztucznych wydane przez Polską Korporację Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji Warszawa....
