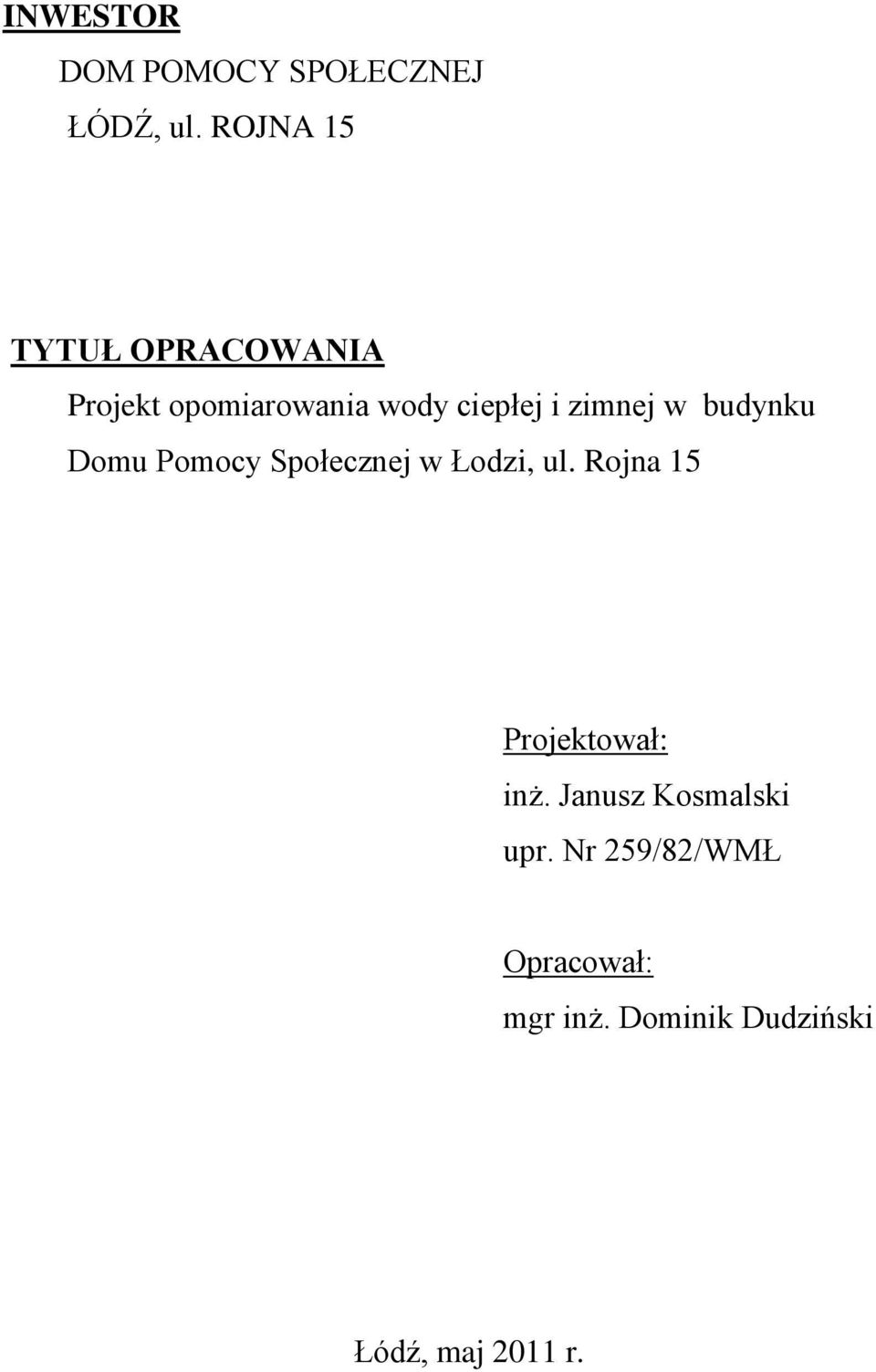

1 INWESTOR DOM POMOCY SPOŁECZNEJ ŁÓDŹ, ul. ROJNA 15 TYTUŁ OPRACOWANIA Projekt opomiarowania wody ciepłej i zimnej w budynku Domu Pomocy Społecznej w Łodzi, ul. Rojna 15 Projektował: inż. Janusz Kosmalski upr. Nr 259/82/WMŁ Opracował: mgr inż. Dominik Dudziński Łódź, maj 2011 r.

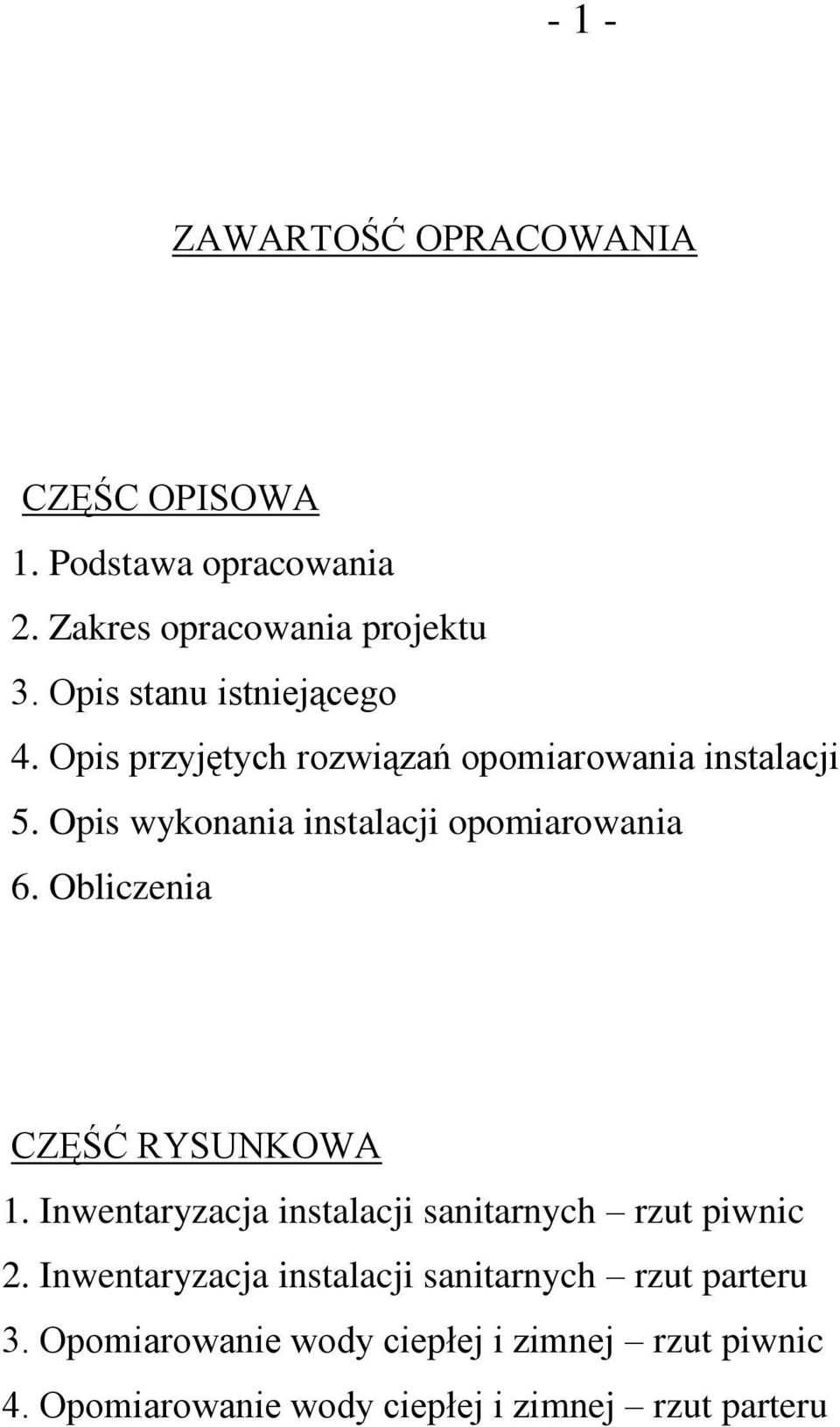

2 - 1 - ZAWARTOŚĆ OPRACOWANIA CZĘŚC OPISOWA 1. Podstawa opracowania 2. Zakres opracowania projektu 3. Opis stanu istniejącego 4. Opis przyjętych rozwiązań opomiarowania instalacji 5. Opis wykonania instalacji opomiarowania 6. Obliczenia CZĘŚĆ RYSUNKOWA 1. Inwentaryzacja instalacji sanitarnych rzut piwnic 2. Inwentaryzacja instalacji sanitarnych rzut parteru 3. Opomiarowanie wody ciepłej i zimnej rzut piwnic 4. Opomiarowanie wody ciepłej i zimnej rzut parteru

3 - 2 - OPIS TECHNICZNY do projektu opomiarowania wody ciepłej i zimnej w budynku Domu Pomocy Społecznej w Łodzi, ul. Rojna Podstawa opracowania Niniejszy projekt opracowano na podstawie: - umowy zawartej pomiędzy Inwestorem a firmą FIDEL Sp. c. w Łodzi, ul. Urzędnicza 39/25 - ekspertyzy technicznej dotyczącej przeanalizowania możliwości opomiarowania instalacji wody ciepłej i zimnej dla pomieszczeń kuchni i zakładu fryzjerskiego opracowanej w grudniu 2008 r. - uzgodnień z Inwestorem - inwentaryzacji własnej pomieszczeń i instalacji 2. Zakres opracowania projektu Zakres opracowania projektu obejmuje opomiarowanie wody ciepłej i zimnej dla urządzeń zamontowanych w czasie opracowywania projektu w pomieszczeniach kuchni i zakładu fryzjerskiego. Pomieszczenia te znajdują się na parterze budynku. Opomiarowaniu podlega również umywalka zamontowana w piwnicy w pomieszczeniu magazynu kuchni. Nie podlegają opomiarowaniu urządzenia znajdujące się w zakładzie fryzjerskim zamontowane w pokojach psychologa i rehabilitacji. Woda używana jest dla potrzeb socjalno-bytowych, przygotowania posiłków i na cele usługowe. Zamontowane wodomierze należy traktować jako wodomierze podliczniki.

4 Opis stanu istniejącego Jest to budynek trójkondygnacyjny, częściowo podpiwniczony wykonany w konstrukcji murowanej. Budynek wyposażony jest w instalacje wod-kan i centralnego ogrzewania obsługujące pokoje pensjonariuszy domu, kuchnię i zakład fryzjerski. Budynek jest również wyposażony w instalację gazową obsługującą tylko urządzenia w kuchni dla potrzeb przygotowania posiłków. Woda zimna do budynku doprowadzona jest z sieci miejskiej poprzez przyłącze wodociągowe zakończone wodomierzem skrzydełkowym 32 mm zamontowanym w wydzielonym pomieszczeniu piwnicznym. Ciepła woda dla całego budynku przygotowywana jest w wymiennikowym węźle cieplnym zasilanym czynnikiem grzewczym z miejskiej sieci cieplnej. Dodatkowo w zmywalni kuchni zamontowany jest elektryczny, wiszący, pojemnościowy podgrzewacz ciepłej wody o pojemności 80 dm 3, grzałka o mocy N = 1,5 kw. Woda zimna, ciepła i cyrkulacja rozprowadzona jest w piwnicy budynku pod sufitem oraz w kanałach pod posadzką parteru w części niepodpiwniczonej. Instalacja wykonana jest z rur stalowych ocynkowanych, miedzianych, z rur z tworzywa sztucznego o połączeniach zgrzewanych oraz z rur o połączeniach klejonych typu NIBCO. Dla zakładu fryzjerskiego wykonana jest nowa instalacja z rur z tworzywa sztucznego o połączeniach zgrzewanych. Dla kuchni instalacja wykonana jest z rur miedzianych, z rur z tworzywa sztucznego o połączeniach zgrzewanych oraz z rur o połączeniach klejonych typu NIBCO. Zasilanie poszczególnych urządzeń w wodę zimną i ciepłą odbywa się z tych samych pionów zasilających również pokoje pensjonariuszy.

5 - 4 - Zainstalowane urządzenia sanitarne w kuchni to: - zlewozmywak - szt. 3 - zlew - szt. 2 - umywalka - szt. 4 - wanna - szt. 2 - brodzik - szt. 1 - obieraczka do ziemniaków - szt. 1 - miska ustępowa - szt. 1 - zmywarka - szt. 1 Zainstalowane urządzenia sanitarne w zakładzie fryzjerskim to: - zlewozmywak - szt. 1 - przystawka do mycia głowy - szt. 1 - umywalka - szt. 4 - brodzik - szt. 1 - miska ustępowa - szt Opis przyjętych rozwiązań opomiarowania instalacji Kuchnia Dla pomieszczeń kuchni po przeprowadzonej analizie i po uzgodnieniach z Inwestorem przyjęto wykonać nową instalację wody zimnej, ciepłej i cyrkulacji i przyjęto oznaczenie projektowanych pionów od Nr A do Nr F W tym celu dla wszystkich pionów należy dokonać włączenia w istniejący poziom zimnej wody w piwnicy 63 PP i za włączeniem zamontować wodomierz. Ciepła woda dla pionów Nr A i B będzie opomiarowana jednym wodomierzem zamontowanym w pomieszczeniu magazynu w piwnicy. Ciepła woda dla umywalki w piwnicy i pionów Nr C, D i E będzie opomiarowana jednym wodomierzem zamontowanym w korytarzu w piwnicy.

6 - 5 - Ciepła woda dla pionu Nr F będzie opomiarowana jednym wodomierzem zamontowanym w pomieszczeniu archiwum w piwnicy. Zimna woda dla pionów Nr C, D, E i F będzie prowadzona w piwnicy jako jedno podejście. Miejsca włączeń pokazano na rys. Nr 3. Ogólnie ilość wodomierzy zamontowanych na przewodzie zimnej wody będzie wynosić 1 sztukę, natomiast na przewodach ciepłej wody 3 sztuki. Zakład fryzjerski Dla pomieszczeń zakładu fryzjerskiego przyjęto oznaczać istniejące piony od Nr 1 do Nr 7. Aby nie opomiarować umywalki w pokoju psychologa należy odciąć część przewodu na zimnej wodzie w piwnicy zasilającego piony Nr 2 i 3 i zakorkować, następnie dokonać włączenia do przewodu zimnej wody 50 PP tak jak pokazano na rys. Nr 3 Dla wszystkich urządzeń oprócz brodzika przewidziano jeden wodomierz na przewodzie zimnej wody zamontowany w pomieszczeniu magazynu w piwnicy oraz jeden wodomierz dla brodzika zamontowany na przewodzie zimnej wody w węźle cieplnym. Natomiast przewody ciepłej wody zostały opomiarowane na podejściach pod piony w piwnicy w sposób jak najmniejszej ingerencji w istniejącą instalację tzn. dla pionów Nr 2 i 3 należy skrócić przewód cyrkulacji aby jednocześnie opomiarować pokój personelu i W.C. Dla pionu Nr 1 przewidziano jeden wodomierz na przewodzie ciepłej wody zamontowany w piwnicy. Dla pionu Nr 4 przewidziano jeden wodomierz na przewodzie ciepłej wody zamontowany w piwnicy i zasilający umywalkę w pomieszczeniu W.C.

7 - 6 - Dla pionu Nr 6 w pomieszczeniu kosmetyka przewidziano po jednym wodomierzu na przewodzie zimnej i ciepłej wody zamontowany na parterze, gdyż pion Nr 6 zasila również pokoje pensjonariuszy. Pion Nr 7 dla brodzika został opomiarowany po jednym wodomierzu na przewodzie zimnej i ciepłej wody zamontowane w węźle cieplnym. Ogólnie ilość wodomierzy na przewodach zimnej wody będzie wynosić 3 sztuki, natomiast na przewodach ciepłej wody 5 sztuk. 5. Opis wykonania instalacji opomiarowania Kuchnia Cała nową instalację wody zimnej, ciepłej i cyrkulacji wykonać z rur polipropylenowych PN20 o połączeniach zgrzewanych np. firmy ASPOL na której będą zamontowane wodomierze wraz z kulowymi zaworami odcinającymi. Dla niedopuszczenia wykraplania się pary wodnej oraz w celu uniknięcia strat ciepła przewody należy zaizolować cieplnie otulinami ze spienionego poliuretanu grubości 1 cm. Podejścia do urządzeń prowadzić w bruzdach ścian. Przewidziano do demontażu polewaczkę zamontowaną w magazynie w piwnicy oraz pojemnościowy podgrzewacz ciepłej wody zamontowany w zmywalni w kuchni. Istniejące podejścia od pionów do urządzeń sanitarnych w kuchni należy zdemontować, a trójniki na pionach do tych urządzeń zakorkować. Całą instalację przed oddaniem do eksploatacji należy poddać płukaniu czystą wodą wodociągową przed i po dezynfekcji. Szybkość przepływu wody podczas płukania powinna wynosić ok. 1,0 m/s. Do dezynfekcji należy użyć podchlorynu sodu w ilości 30 mg Cl 2 / dm 3 przy czasie kontaktu wynoszącym 24 godziny.

8 - 7 - Zakład fryzjerski Pozostawia się istniejącą instalację wykonaną z rur polipropylenowych PP o połączeniach zgrzewanych. W miejscach wstawień wodomierzy i kulowych zaworów odcinających należy przeciąć instalację i dokonać ponownego połączenia. UWAGI OGÓLNE 1. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II, przepisami BHP i P.Poż. oraz wymogami producentów. 2. Wskazane nazwy handlowe produktów mają na celu określenie klasy (standardu) produktu. Dopuszcza się zastosowanie odpowiednika rynkowego tj. produktu nie gorszego niż wskazany, z zastrzeżeniem posiadania aprobaty dopuszczenia do stosowania w budownictwie. 3. Według Wymagań Technicznych Z.W. i K. za zaworem głównym za wodomierzem należy zamontować zawór antyskażeniowy zgodnie z PN-EN firmy SOCLA typ EA Obliczenia Kuchnia 6.1. Obliczenie zapotrzebowania wody Zapotrzebowanie wody dla celów gospodarczo-bytowych obliczono dla następujących przyborów sanitarnych zgodnie z PN-92/B-01706: - zlewozmywak - szt. 3 q n 3 0,07 0,21 dm 3 /s - zlew - szt. 2 q n 2 0,07 0,14 dm 3 /s - umywalka - szt. 4 q n 4 0,07 0,28 dm 3 /s

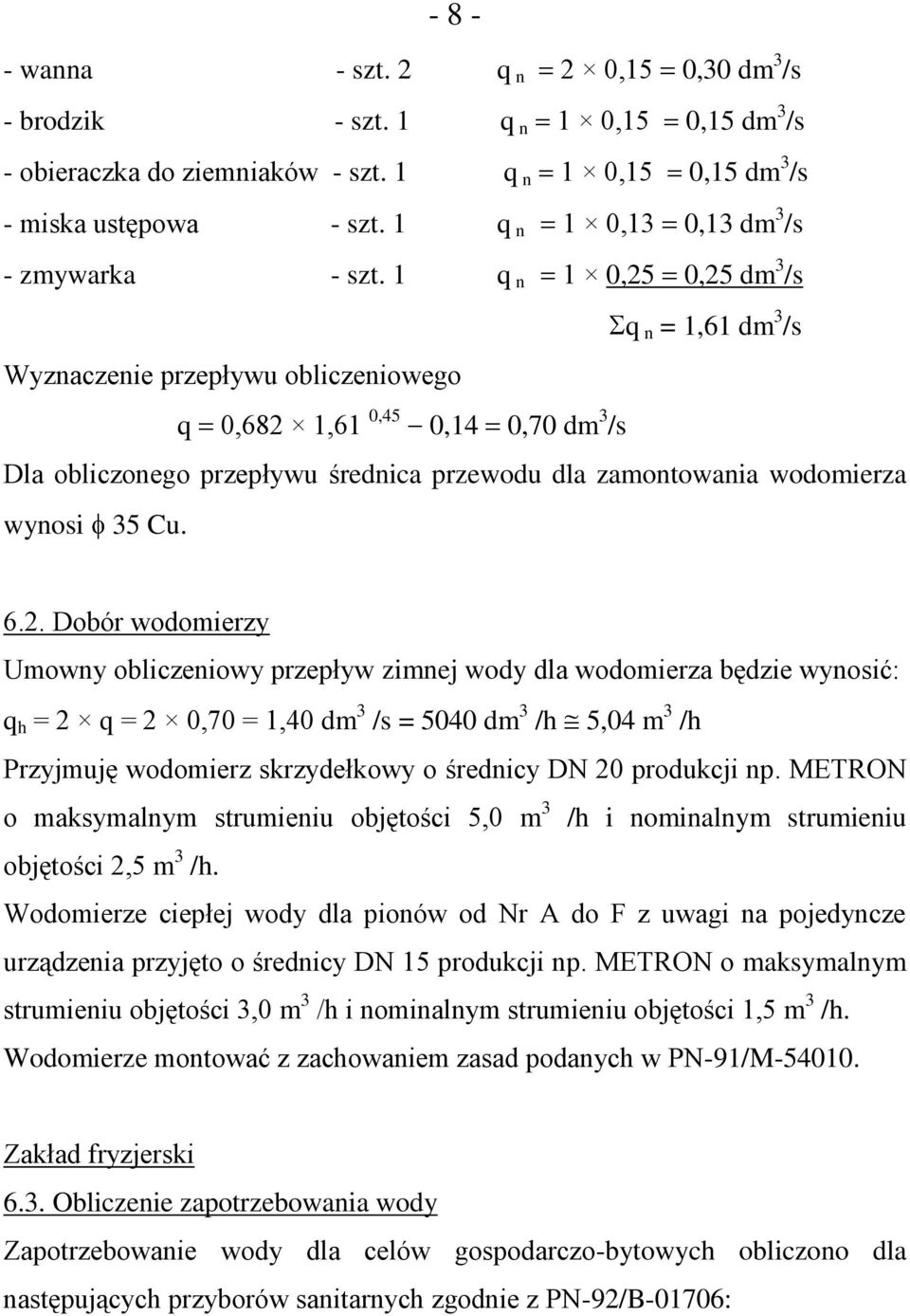

9 wanna - szt. 2 q n 2 0,15 0,30 dm 3 /s - brodzik - szt. 1 q n 1 0,15 0,15 dm 3 /s - obieraczka do ziemniaków - szt. 1 q n 1 0,15 0,15 dm 3 /s - miska ustępowa - szt. 1 q n 1 0,13 0,13 dm 3 /s - zmywarka - szt. 1 q n 1 0,25 0,25 dm 3 /s q n = 1,61 dm 3 /s Wyznaczenie przepływu obliczeniowego q 0,682 1,61 0,45 0,14 0,70 dm 3 /s Dla obliczonego przepływu średnica przewodu dla zamontowania wodomierza wynosi 35 Cu Dobór wodomierzy Umowny obliczeniowy przepływ zimnej wody dla wodomierza będzie wynosić: q h = 2 q = 2 0,70 = 1,40 dm 3 /s = 5040 dm 3 /h 5,04 m 3 /h Przyjmuję wodomierz skrzydełkowy o średnicy DN 20 produkcji np. METRON o maksymalnym strumieniu objętości 5,0 m 3 /h i nominalnym strumieniu objętości 2,5 m 3 /h. Wodomierze ciepłej wody dla pionów od Nr A do F z uwagi na pojedyncze urządzenia przyjęto o średnicy DN 15 produkcji np. METRON o maksymalnym strumieniu objętości 3,0 m 3 /h i nominalnym strumieniu objętości 1,5 m 3 /h. Wodomierze montować z zachowaniem zasad podanych w PN-91/M Zakład fryzjerski 6.3. Obliczenie zapotrzebowania wody Zapotrzebowanie wody dla celów gospodarczo-bytowych obliczono dla następujących przyborów sanitarnych zgodnie z PN-92/B-01706:

10 zlewozmywak - szt. 1 q n 1 0,07 0,07 dm 3 /s - przystawka do mycia głowy - szt. 1 q n 1 0,07 0,07 dm 3 /s - umywalka - szt. 4 q n 4 0,07 0,28 dm 3 /s - brodzik - szt. 1 q n 1 0,15 0,15 dm 3 /s - miska ustępowa - szt. 2 q n 2 0,13 0,26 dm 3 /s q n = 0,83 dm 3 /s Wyznaczenie przepływu obliczeniowego q 0,682 0,83 0,45 0,14 0,49 dm 3 /s Dla obliczonego przepływu średnica przewodu dla zamontowania wodomierza wynosi 32 PP Dobór wodomierzy Umowny obliczeniowy przepływ zimnej wody dla wodomierza będzie wynosić: q h = 2 q = 2 0,49 = 0,98 dm 3 /s = 3528 dm 3 /h 3,528 m 3 /h Przyjmuję wodomierz skrzydełkowy o średnicy DN 20 produkcji np. METRON o maksymalnym strumieniu objętości 5,0 m 3 /h i nominalnym strumieniu objętości 2,5 m 3 /h. Pozostałe wodomierze zimnej i ciepłej wody dla pionów od Nr 1 do 7 z uwagi na pojedyncze urządzenia przyjęto o średnicy DN 15 produkcji np. METRON o maksymalnym strumieniu objętości 3,0 m 3 /h i nominalnym strumieniu objętości 1,5 m 3 /h. Wodomierze montować z zachowaniem zasad podanych w PN-91/M Opracowali:
