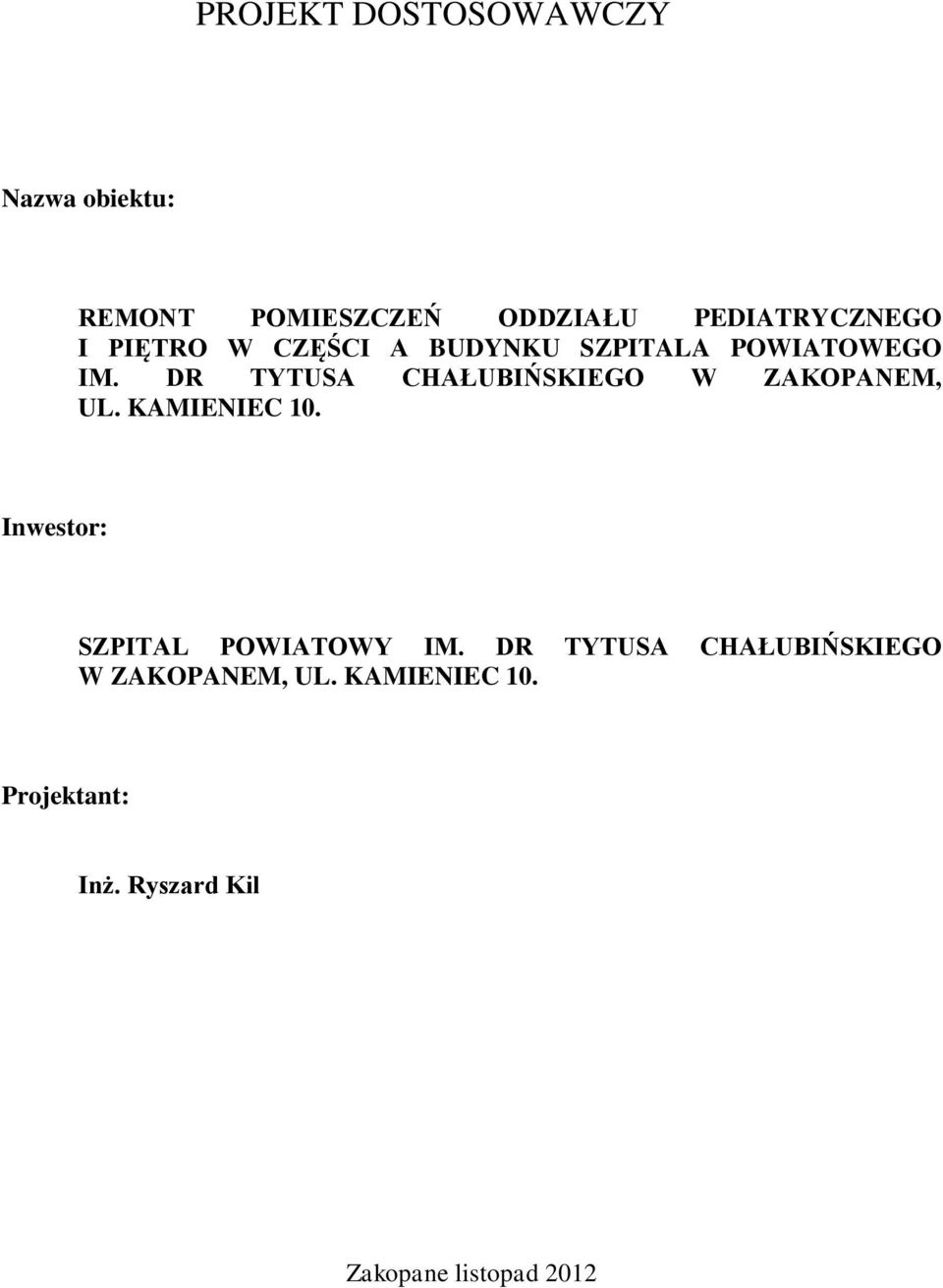

1 PROJEKT DOSTOSOWAWCZY Nazwa obiektu: REMONT POMIESZCZEŃ ODDZIAŁU PEDIATRYCZNEGO I PIĘTRO W CZĘŚCI A BUDYNKU SZPITALA POWIATOWEGO IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC 10. Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC 10. Projektant: Inż. Ryszard Kil Zakopane listopad 2012

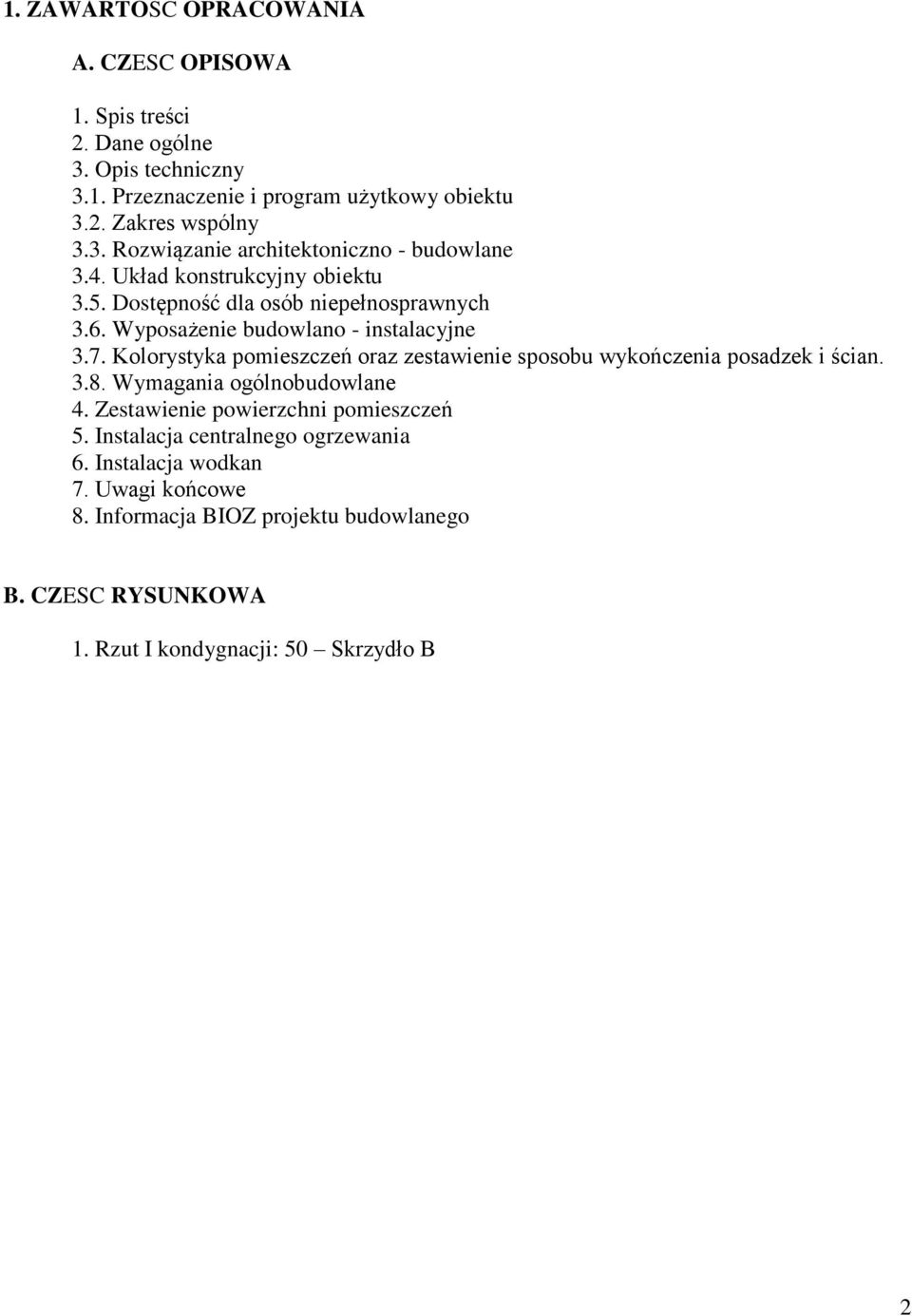

2 1. ZAWARTOSC OPRACOWANIA A. CZESC OPISOWA 1. Spis treści 2. Dane ogólne 3. Opis techniczny 3.1. Przeznaczenie i program użytkowy obiektu 3.2. Zakres wspólny 3.3. Rozwiązanie architektoniczno - budowlane 3.4. Układ konstrukcyjny obiektu 3.5. Dostępność dla osób niepełnosprawnych 3.6. Wyposażenie budowlano - instalacyjne 3.7. Kolorystyka pomieszczeń oraz zestawienie sposobu wykończenia posadzek i ścian Wymagania ogólnobudowlane 4. Zestawienie powierzchni pomieszczeń 5. Instalacja centralnego ogrzewania 6. Instalacja wodkan 7. Uwagi końcowe 8. Informacja BIOZ projektu budowlanego B. CZESC RYSUNKOWA 1. Rzut I kondygnacji: 50 Skrzydło B 2

3 2. DANE OGÓLNE 2.1. Nazwa i adres Inwestycji: REMONT POMIESZCZEŃ ODDZIAŁU PEDIATRYCZNEGO I PIĘTRO W CZĘŚCI A BUDYNKU SZPITALA POWIATOWEGO IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC Inwestor: SZPITAL POWIATOWY IM. DR TYTUSA CHAŁUBIŃSKIEGO W ZAKOPANEM, UL. KAMIENIEC Jednostka projektowa: DZIAŁ TECHNICZNO-EKSPLOATACYJNY SZPITALA POWIATOWEGO Imiona i nazwiska projektantów: Inż. Ryszard Kil 2.5. Podstawa opracowania: Wizja lokalna. Inwentaryzacja architektoniczna dla celów projektowych. Informacje posiadane w Dziale Technicznym Szpitala. Uzgodnienia z Inwestorem. Obowiązujące normy i przepisy Podstawowe dane liczbowe: Przebudowywana kubatura: 1.713,25 m 3 Powierzchnia użytkowa objęta opracowaniem: 502,0 m Zakres opracowania: Opracowanie obejmuje projekt dostosowawczy remontu pomieszczeń I piętra w skrzydle B dla potrzeb Oddziału Pediatrycznego Szpitala Powiatowego im. Dr Tytusa Chałubińskiego w Zakopanem, ul. Kamieniec 10 w celu dostosowania go do obowiązujących przepisów. 3

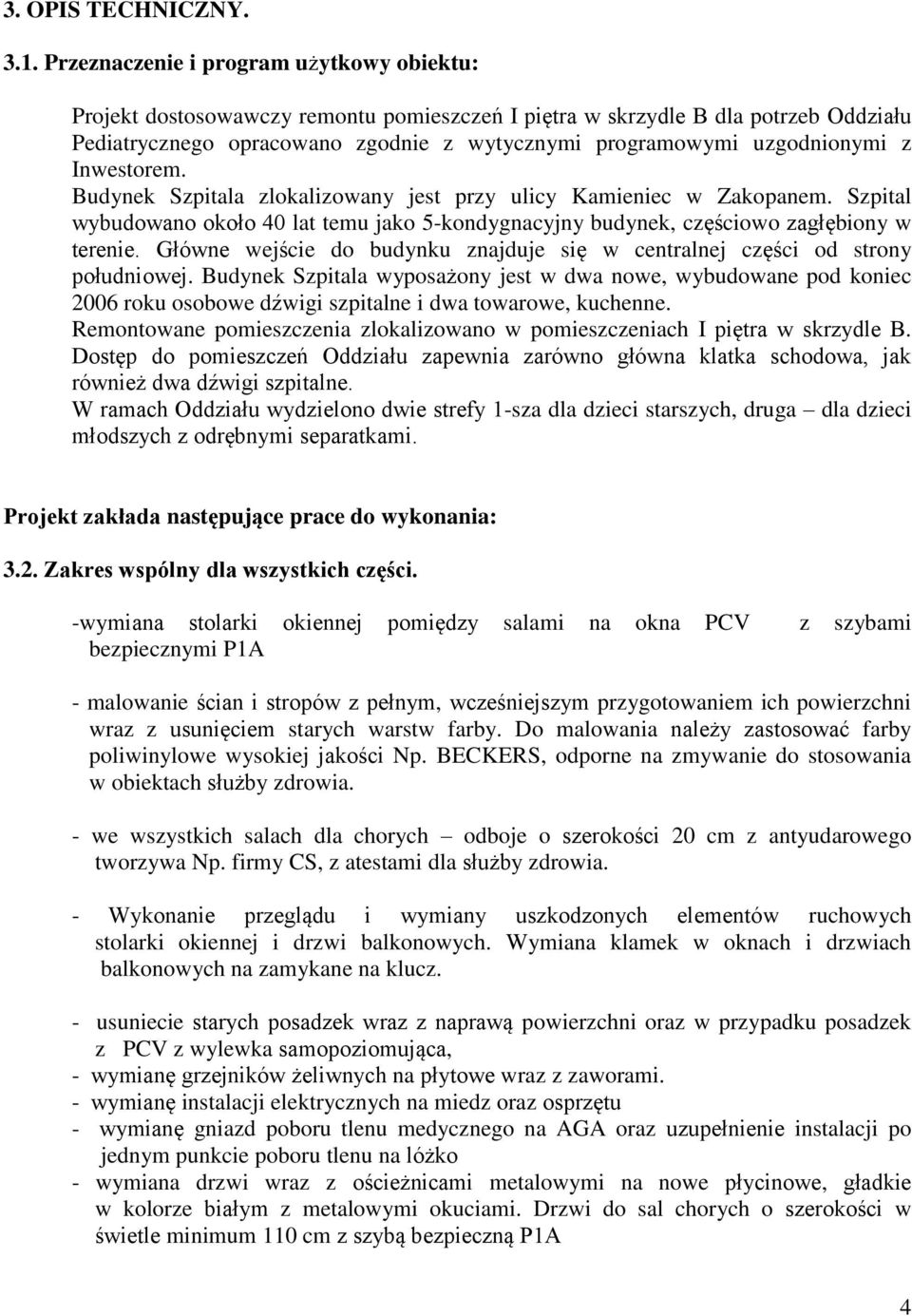

4 3. OPIS TECHNICZNY Przeznaczenie i program użytkowy obiektu: Projekt dostosowawczy remontu pomieszczeń I piętra w skrzydle B dla potrzeb Oddziału Pediatrycznego opracowano zgodnie z wytycznymi programowymi uzgodnionymi z Inwestorem. Budynek Szpitala zlokalizowany jest przy ulicy Kamieniec w Zakopanem. Szpital wybudowano około 40 lat temu jako 5-kondygnacyjny budynek, częściowo zagłębiony w terenie. Główne wejście do budynku znajduje się w centralnej części od strony południowej. Budynek Szpitala wyposażony jest w dwa nowe, wybudowane pod koniec 2006 roku osobowe dźwigi szpitalne i dwa towarowe, kuchenne. Remontowane pomieszczenia zlokalizowano w pomieszczeniach I piętra w skrzydle B. Dostęp do pomieszczeń Oddziału zapewnia zarówno główna klatka schodowa, jak również dwa dźwigi szpitalne. W ramach Oddziału wydzielono dwie strefy 1-sza dla dzieci starszych, druga dla dzieci młodszych z odrębnymi separatkami. Projekt zakłada następujące prace do wykonania: 3.2. Zakres wspólny dla wszystkich części. -wymiana stolarki okiennej pomiędzy salami na okna PCV z szybami bezpiecznymi P1A - malowanie ścian i stropów z pełnym, wcześniejszym przygotowaniem ich powierzchni wraz z usunięciem starych warstw farby. Do malowania należy zastosować farby poliwinylowe wysokiej jakości Np. BECKERS, odporne na zmywanie do stosowania w obiektach służby zdrowia. - we wszystkich salach dla chorych odboje o szerokości 20 cm z antyudarowego tworzywa Np. firmy CS, z atestami dla służby zdrowia. - Wykonanie przeglądu i wymiany uszkodzonych elementów ruchowych stolarki okiennej i drzwi balkonowych. Wymiana klamek w oknach i drzwiach balkonowych na zamykane na klucz. - usuniecie starych posadzek wraz z naprawą powierzchni oraz w przypadku posadzek z PCV z wylewka samopoziomująca, - wymianę grzejników żeliwnych na płytowe wraz z zaworami. - wymianę instalacji elektrycznych na miedz oraz osprzętu - wymianę gniazd poboru tlenu medycznego na AGA oraz uzupełnienie instalacji po jednym punkcie poboru tlenu na lóżko - wymiana drzwi wraz z ościeżnicami metalowymi na nowe płycinowe, gładkie w kolorze białym z metalowymi okuciami. Drzwi do sal chorych o szerokości w świetle minimum 110 cm z szybą bezpieczną P1A 4

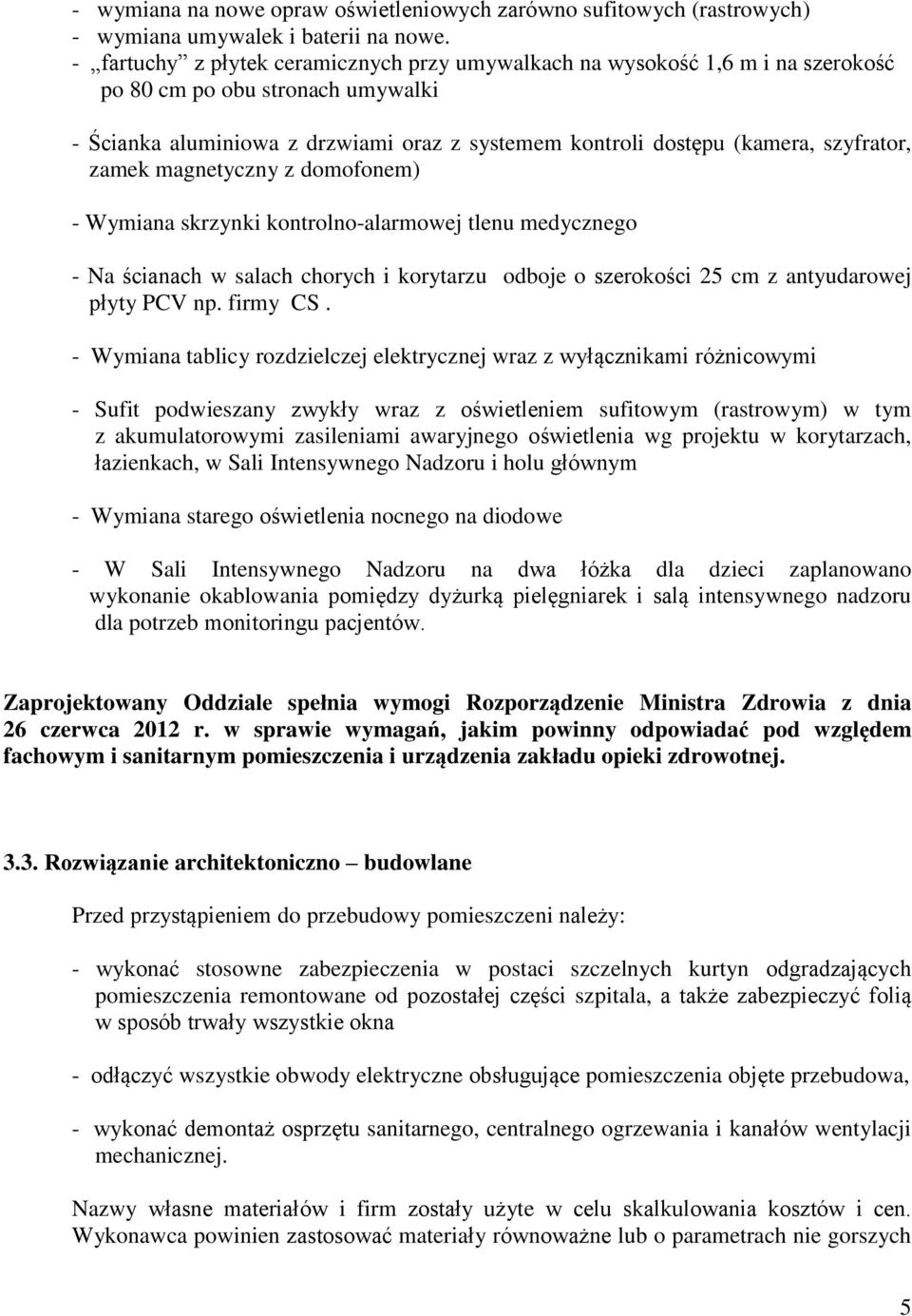

5 - wymiana na nowe opraw oświetleniowych zarówno sufitowych (rastrowych) - wymiana umywalek i baterii na nowe. - fartuchy z płytek ceramicznych przy umywalkach na wysokość 1,6 m i na szerokość po 80 cm po obu stronach umywalki - Ścianka aluminiowa z drzwiami oraz z systemem kontroli dostępu (kamera, szyfrator, zamek magnetyczny z domofonem) - Wymiana skrzynki kontrolno-alarmowej tlenu medycznego - Na ścianach w salach chorych i korytarzu odboje o szerokości 25 cm z antyudarowej płyty PCV np. firmy CS. - Wymiana tablicy rozdzielczej elektrycznej wraz z wyłącznikami różnicowymi - Sufit podwieszany zwykły wraz z oświetleniem sufitowym (rastrowym) w tym z akumulatorowymi zasileniami awaryjnego oświetlenia wg projektu w korytarzach, łazienkach, w Sali Intensywnego Nadzoru i holu głównym - Wymiana starego oświetlenia nocnego na diodowe - W Sali Intensywnego Nadzoru na dwa łóżka dla dzieci zaplanowano wykonanie okablowania pomiędzy dyżurką pielęgniarek i salą intensywnego nadzoru dla potrzeb monitoringu pacjentów. Zaprojektowany Oddziale spełnia wymogi Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Rozwiązanie architektoniczno budowlane Przed przystąpieniem do przebudowy pomieszczeni należy: - wykonać stosowne zabezpieczenia w postaci szczelnych kurtyn odgradzających pomieszczenia remontowane od pozostałej części szpitala, a także zabezpieczyć folią w sposób trwały wszystkie okna - odłączyć wszystkie obwody elektryczne obsługujące pomieszczenia objęte przebudowa, - wykonać demontaż osprzętu sanitarnego, centralnego ogrzewania i kanałów wentylacji mechanicznej. Nazwy własne materiałów i firm zostały użyte w celu skalkulowania kosztów i cen. Wykonawca powinien zastosować materiały równoważne lub o parametrach nie gorszych 5

6 niż wymienione oraz zostać zatwierdzone do zastosowania przez Inwestora. Zastosowane urządzenia i materialny instalacyjne i wykończeniowe musza odpowiadać wymaganiom dla obiektów służby zdrowia. Celem przystosowania budynku do proponowanej funkcji przewiduje się wykonanie następujących prac: o Roboty rozbiórkowe i demontażowe Podczas robót rozbiórkowych należy zwrócić uwagę na istniejące instalacje tranzytowe przebiegające przez modernizowane pomieszczenia. O wskazanie tych instalacji, które nie wymagają demontażu należy zwrócić się do Działu Techniczno-Eksploatacyjnego Szpitala. Wyburzyć części ścianek działowych oraz rozebrać ścianki aluminiowe ze skrzydłami drzwiowymi Skuć istniejące warstwy wykończeniowe posadzek. Zdemontować szafy wnękowe. Skuć istniejąca glazurę i terakotę. Wykuć otwory w ścianach pod nowoprojektowane drzwi. Wyburzyć ściany pod wnęki elektryczne. o Ściany zewnętrzne istniejące. Bez zmian o Ściany wewnętrzne. Część ścian wewnętrznych ulega wyburzeniu. Ściany nowoprojektowane wykonać z bloczków grubości 12 cm wg projektu z betonu komórkowego. o Stolarka drzwiowa i okienna W drzwiach i oknach zewnętrznych wymienić klamki na zamykane kluczem (kluczami) Drzwi drewniane, płytowe, gładkie, w kolorze białym w salach chorych przeszklone szybą bezpieczną P1A Ościeżnice metalowe, malowane W drzwiach do pomieszczeni sanitarnych stosować samozamykacze Klamki w drzwiach metalowe, zaoblone, bezpieczne, Zamki na wkładkę 6

7 Wewnętrzne zamknięcia w sanitariatach o Ślusarka specjalistyczna Zastosować do Sali Intensywnego Nadzoru drzwi przesuwne, wiszące, bez progów, o Wentylacja mechaniczna i klimatyzacja: Wentylacją mechaniczną objęto wszystkie pomieszczenia poprzez zastosowanie dwóch central wentylacyjnych dzielących remontowany Oddział na dwie części północną i południową. Do obowiązków Wykonawcy należy dobranie wydajności obu central, niezbędnej dla poprawnego działania systemu. Zgodnie z PN-83/B-03430/Az3 dot. Wentylacji w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej wyeliminowano możliwość jednoczesnego stosowania w pomieszczeniach wentylacji mechanicznej i grawitacyjnej, W zakresie robót przewidziano mechaniczne czyszczenie i dezynfekcje kanałów wentylacyjnych. o Izolacja wodoszczelna: Izolacja posadzek i ścian narażonych na bezpośredni kontakt z woda w projektowanych łazienkach, WC, Brudowniku i składziku: o Sufity podwieszone: o Posadzki: - EUROLAN TG2 - gruntownik - SUPERFLEX 1-gr. 1 mm / zużycie 1,6 kg/ m2 firmy DEITERMAN - Płytki na kleju np. ATLAS, CERESIT itp - Spoinowanie Sufity podwieszone w korytarzu kasetonowe, rozbieralne, moduł 60 x 60 Pod wykładziny PCV należy wykonach wylewki samopoziomujące gr mm, Wykładziny należy wywinąć na ścianę na wysokość 10 cm, Korytarz wewnętrzny - wykładzina PCV rulon, zgrzewalna typu Np. Tarkett Optima, Gamrat Rekord itp. Węzły sanitarne, Brudownik, łazienki płytki gresowe przeciw poślizgowe, 7

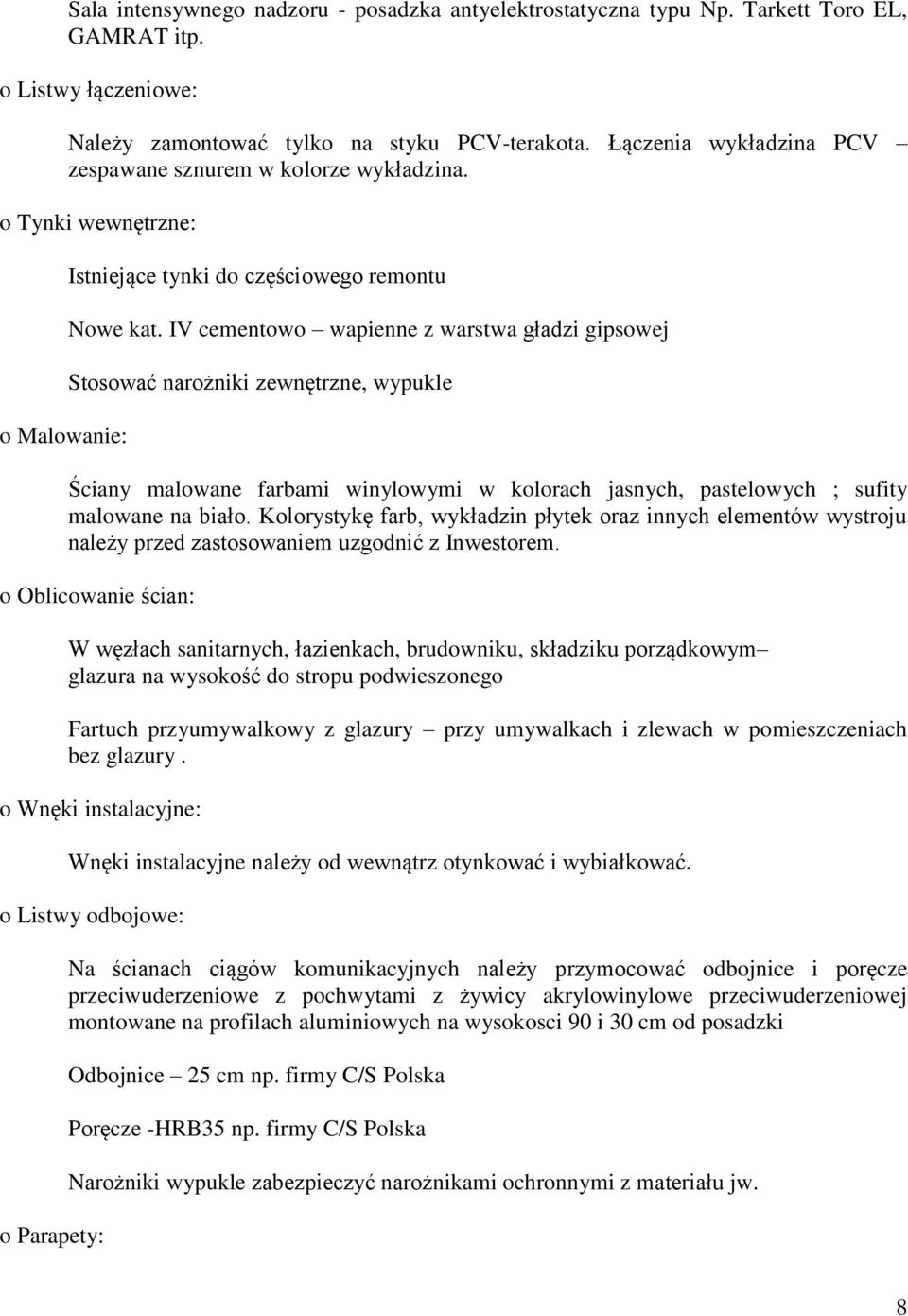

8 Sala intensywnego nadzoru - posadzka antyelektrostatyczna typu Np. Tarkett Toro EL, GAMRAT itp. o Listwy łączeniowe: Należy zamontować tylko na styku PCV-terakota. Łączenia wykładzina PCV zespawane sznurem w kolorze wykładzina. o Tynki wewnętrzne: o Malowanie: Istniejące tynki do częściowego remontu Nowe kat. IV cementowo wapienne z warstwa gładzi gipsowej Stosować narożniki zewnętrzne, wypukle Ściany malowane farbami winylowymi w kolorach jasnych, pastelowych ; sufity malowane na biało. Kolorystykę farb, wykładzin płytek oraz innych elementów wystroju należy przed zastosowaniem uzgodnić z Inwestorem. o Oblicowanie ścian: W węzłach sanitarnych, łazienkach, brudowniku, składziku porządkowym glazura na wysokość do stropu podwieszonego Fartuch przyumywalkowy z glazury przy umywalkach i zlewach w pomieszczeniach bez glazury. o Wnęki instalacyjne: Wnęki instalacyjne należy od wewnątrz otynkować i wybiałkować. o Listwy odbojowe: o Parapety: Na ścianach ciągów komunikacyjnych należy przymocować odbojnice i poręcze przeciwuderzeniowe z pochwytami z żywicy akrylowinylowe przeciwuderzeniowej montowane na profilach aluminiowych na wysokosci 90 i 30 cm od posadzki Odbojnice 25 cm np. firmy C/S Polska Poręcze -HRB35 np. firmy C/S Polska Narożniki wypukle zabezpieczyć narożnikami ochronnymi z materiału jw. 8

9 W salach o podwyższonych wymaganiach sanitarnych wykończenie muru podokiennego i ościeży powinno byc wykonane z materiału użytego do wykończenia ścian. o Inne roboty wykończeniowe: Kratki wentylacyjne z PCV w kolorze białym 3.4. Układ konstrukcyjny obiektu: Bez zmian Dostępność dla osób niepełnosprawnych: Dla osób niepełnosprawnych dostępny jest poziom III pietra przez istniejący dźwig szpitalny oraz komunikację ogólną szpitala. Szerokość korytarzy oraz wszystkich drzwi wewnętrznych i zewnętrznych umożliwiają poruszanie asie za pomowca wózka inwalidzkiego Wyposażenie budowlano instalacyjne: Budynek wyposażony jest w następujące instalacje wewnętrzne:..instalacja wodociągowa..kanalizacji sanitarnej..instalacja wody zimnej..instalacja wody cieplej..instalacja wentylacji mechanicznej..instalacja klimatyzacji,..instalacja centralnego ogrzewania,..instalacje elektryczne i teletechniczne: - Instalacje oświetlenia ogólnego - Instalacje oświetlenia miejscowego - Instalacja oświetlenia ewakuacyjnego - Instalacja oświetlenia zapasowego - Instalacja oświetlenia nocnego korytarzy - Instalacja dla lamp bakteriobójczych - Instalacja gniazd wtyczkowych RTG - Instalacja gniazd wtyczkowych w układzie sieciowym TN-S - Instalacja gniazd wtyczkowych w układzie sieciowym IT - Instalacja silmy - Instalacja zasilania dedykowanego sieci komputerowej - Instalacja sygnalizacji stanu gazów medycznych - Instalacja ochrony od porażeń - Instalacja połączeń wyrównawczych - Instalacja ekwipotencjalizacji w pomieszczeniach z układami IT 9

10 - Instalacja uziemiająca - Instalacja przeciwprzepięciowa - Instalacja sygnalizacji przyzywowej - Instalacja sieci komputerowej - Instalacja sieci telefonicznej - Instalacja domofonów wraz z kontrola dostępu..instalacja gazów medycznych 3.7. Kolorystyka pomieszczeni oraz zestawienie wykończenia posadzek i ścianę: Nr pomieszczenia Nazwa pomieszczenia Posadzka Ściany 001 Poczekalnia Wykładzina PCV Farba winylowa zmywalna 002 Przedsionek Wykładzina PCV Farba winylowa zmywalna 003 Gabinet ordynatora Wykładzina PCV Farba winylowa zmywalna 004 Dyżurka lekarska Wykładzina PCV Farba winylowa zmywalna 005 Sekretariat Wykładzina PCV Farba winylowa zmywalna 006 Świetlica Wykładzina PCV Farba winylowa zmywalna 007 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna starsze 008 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna starsze 009 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna starsze 010 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna starsze 011 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna starsze - separatka 012 Gabinet zabiegowy Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 013 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 014 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 015 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 016 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 017 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 018 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 019 Korytarz wewnętrzny Wykładzina PCV Farba winylowa zmywalna 020 Pielęgniarka oddziałowa Wykładzina PCV Farba winylowa zmywalna 021 Brudownik Płytki ceramiczne Płytki ceramiczne ścienne 10

11 podłogowe 022 Łazienka personelu Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 023 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze - separatka 024 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 025 SIN Wykładzina PCV Farba winylowa zmywalna 026 Dyżurka pielęgniarek Wykładzina PCV Farba winylowa zmywalna 027 Sala chorych dzieci Wykładzina PCV Farba winylowa zmywalna młodsze 028 Łazienka dla dzieci Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 028 Składzik porządkowy Wykładzina PCV Farba winylowa zmywalna 029 WC dla odwiedzających Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 030 WC rodziców Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 031 Łazienka dla dzieci Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 032 Łazienka dla dzieci Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 033 Kuchnia z jadalnią Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 034 Pokój przy kuchni Płytki ceramiczne Płytki ceramiczne ścienne podłogowe 035 Pokój przyjęć Wykładzina PCV Farba winylowa zmywalna Kolorystykę poszczególnych ścianę uzgodnić z Inwestorem. Kolor wykładziny należy dobrać do kolorystyki ściany. Podłogi i ściany w łazienkach zlokalizowanych w salach chorych płytki ceramiczne Wymagania ogólno-budowlane: 1. Ściany pomieszczeń powinny być łatwo zmywalne i umożliwiać dezynfekcję. Pomieszczenia z glazurą - na pełną wysokość powinny być wyłożone płytkami z materiałów gładkich, trwałych, zmywalnych, nienasiąkliwych i odpornych na działanie środków dezynfekcyjnych. 2. Obowiązuje zasada, że pomieszczenia o podobnym przeznaczeniu otrzymują wykończenie z analogicznych materiałów. 3. W każdym pomieszczeniu przewidziane materiały (terakota, PCV, glazura, farby) należy zastosować w jednolitym rodzaju, gatunku i kolorze. 11

12 4. Styki i spoiny materiałów posadzkowych i ściennych należy wykonach z zachowaniem minimalnych wielkości. 5. Drzwiczki rewizyjne, rury instalacyjne należy wykończyć przez dwukrotne malowanie lakierem w kolorze podobnym do koloru ścianę. 6. Poziome przewody wentylacji grawitacyjnej należy obłożyć suchym tynkiem. 7. Z uwagi na konieczność zachowania czystości i wyeliminowania miejsc osadzania się kurzu, wszystkie przewody instalacyjne musza być prowadzone w bruzdach lub być osłonięte suchym tynkiem. 8. Przy obudowie przewodów instalacyjnych należy uwzględnić wymagane projektami instalacyjnymi wszystkie dojścia, wgląd, rewizje -wprowadzając w ich miejsce odpowiednie drzwiczki i zamknięcia. 9.Wszystkie pomieszczenia należy zaopatrzyć w tablice informacyjne, tabliczki określające działy i pomieszczenia, tablice na klucze oraz oznaczenia dróg ewakuacyjnych. 4. ZESTAWIENIE POWIERZCHNI POMIESZCZEŃ. Nr pomieszczenia Nazwa pomieszczenia Posadzka 001 Poczekalnia 15,5 002 Przedsionek 9,0 003 Gabinet ordynatora 15,5 004 Dyżurka lekarska 14,5 005 Sekretariat 15,5 006 Świetlica 15,6 007 Sala chorych dzieci starsze 15,3 008 Sala chorych dzieci starsze 15,3 009 Sala chorych dzieci starsze 15,3 010 Sala chorych dzieci starsze 15,3 011 Sala chorych dzieci starsze - 15,5 separatka 012 Gabinet zabiegowy 16,6 013 Sala chorych dzieci młodsze 15,0 014 Sala chorych dzieci młodsze 14,6 015 Sala chorych dzieci młodsze 14,6 016 Sala chorych dzieci młodsze 15,0 017 Sala chorych dzieci młodsze 15,0 018 Sala chorych dzieci młodsze 15,3 12

13 019 Korytarz wewnętrzny 52,0 020 Pielęgniarka oddziałowa 19,0 021 Brudownik 6,4 022 Łazienka personelu 6,7 023 Sala chorych dzieci młodsze - 12,0 separatka 024 Sala chorych dzieci młodsze 12,0 025 SIN 12,2 026 Dyżurka pielęgniarek 11,1 027 Sala chorych dzieci młodsze 13,5 028 Łazienka dla dzieci 11,5 028 Składzik porządkowy 2,0 029 WC dla odwiedzających 8,6 030 WC rodziców 9, Łazienka dla dzieci 12,5 032 Łazienka dla dzieci 12,5 033 Kuchnia z jadalnią 13,0 034 Pokój przy kuchni 6,5 035 Pokój przyjęć 12,6 RAZEM 502,0 5. INSTALACJA CENTRALNEGO OGRZEWANIA. Opis techniczny instalacji centralnego ogrzewania. Istniejąca instalacja centralnego ogrzewania zasilana jest z kotłowni szpitalnej o zasilaniu geotermalnym. Parametry zmienne wody grzewczej 70 / 50..C. W pomieszczeniach objętych przebudowa zaplanowano grzejniki płytowe KERMI ich konstrukcja pozwala łatwo utrzymać czystość, powlokła lakiernicza odporna na silne środki dezynfekujące oraz wilgoci. Listwy boczne i górne zabezpieczają ostre kanty i przedłużają trwałość grzejnika. Piony oc. przechodzące przez pomieszczenia objęte przebudowa zdemontować i wymienić na nowe rurociągi o średnicach jak istniejące. Piony oraz gałązki zaizolowane otulinami THERMAFLEX gr.9 mm prowadzić w bruzdach ściennych. Na gałązkach grzejnikowych zasilających zamontować zawory termostatyczne RTD-N DANFOSS Dn. 15 z ustawieniem wstępnym w wykonaniu standardowym o średnicach odpowiadających średnicom gałązek. Na gałązkach powrotnych z grzejnika zamontować zawory odcinające, umożliwiające spuszczenie wody z grzejnika. Uwagi końcowe. Przewody przechodzące przez ściany i stropy należy prowadzić w tulejach ochronnych. Przepusty instalacyjne w ścianie lub stropie oddzielenia przeciwpożarowego powinny 13

14 mieć odporność ogniową równą odporności ogniowej tego oddzielenia. Przepusty wykonach w systemie HILTI lub ROCKWOOL. Całość robót, wykonanie prób i odbiór instalacji przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robot budowlano montażowych t. II Instalacje sanitarne i przemysłowe, norma PN 84/B Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewania, oraz wymogami BHP. Z uwagi na wykonywanie robót w obiekcie istniejącym trasy prowadzenia przewodów skorygować zgodnie z możliwościami technicznymi ich wykonania. 6. INSTALACJE WODKAN. Na etapie projektowania brak jest możliwości sprawdzenia przebiegu i stanu technicznego istniejącej instalacji wodan. W trakcie remontu po odkryciu istniejących przewodów wodan. możliwe jest wprowadzenie zmian ( wymiana pionów wodan.) ze względu na stan techniczny i średnice przewodów. Wewnętrzną ochronę ppoż. II pietra stanowią istniejące hydranty. W projekcie założono wymianę trzech skrzynek hydrantowych i węży. Stan istniejący: Piony instalacji wodkan zlokalizowane sa w wydzielonych wnękach. Piony wodociągowe wykonane sa z rur stalowych ocynkowanych. Piony kanalizacyjne wykonane sa z rur żeliwnych kielichowych. Woda ociepla i cyrkulacja wyprowadzona jest z wymiennikowi na poziomie piwnic i pod stropem rozprowadzona do pionów. Ścieki sanitarne z pionów odprowadzane sa pod posadzka piwnic do zewnętrznej kanalizacji. Na etapie projektowania brak jest możliwości sprawdzenia stanu technicznego, średnic i dokładnego przebiegu istniejącej instalacji wodkan. Założono wymianę wszystkich starych pionów kanalizacyjnych na nowe. OPIS PROJEKTOWANEJ INSTALACJI WODKAN. Instalacja wody zimnej i cieplej. Projektowane przybory sanitarne zasilane będą w wodę zimną i ciepłą z istniejącej instalacji biegnącej w pionach. W przypadku malej średnicy przewodów w pionie należy je wymienić od poziomu piwnic. Podejścia do przyborów prowadzone będą w bruzdach ściennych. Na każdym zasilaniu węzła sanitarnego zostaną zamontowane zawory odcinające podtynkowe, a pod umywalkami i zlewozmywakami zawory kątowe. Na podejściach do przyborów objętych projektem technologii należy zamontować zawory 14

15 odcinające. Instalacje wodociągowa projektuje asie z rur stalowych, ocynkowanych. Wszystkie przewody prowadzić w izolacji z pianki PE Thermaflex FRZ a w bruzdach ściennych ThermaCompact S. Grubość izolacji: 13 mm -przewody prowadzone w pionie. 9mm -przewody prowadzone pod stropem. 6 mm -wszystkie przewody prowadzone w bruzdach pod tynkiem. Wszystkie przejścia przewodów przez przegrody budowlane ( ściany, stropy) wykonach należy w tulejach ochronnych, umożliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie może być wykonane żadane połączenie na przewodzie. Kanalizacja sanitarna. Ścieki sanitarne z przyborów objętych niniejszym projektem oraz urządzeń technologicznych odprowadzane będą do istniejących pionów kanalizacji sanitarnej. Podłączenia do urządzeń nad posadzka, prowadzić w bruzdach ściennych lub pod stropem.. Kanalizacje projektuje się z rur i kształtek z HT/PVC ( o podwyższonej wytrzymałości termicznej) Wagin Metalplast, a przy srednicy 40 mm z rur PP. Piony przechodzące przez pomieszczenia objęte przebudowa na III Pieterze należy zdemontować i zamienić na nowe o średnicach, jak istniejące. Wyposażenie i montaż. Urządzenia sanitarne będą koloru białego, pierwszej jakości. Wyposażenie takie jak WC lub brodziki powinny być montowane na podkładkach z miękkiego tworzywa sztucznego o grubości 5 mm. Uszczelka silikonowa na styku urządzeń z przegrodami powinna być zamontowana po wykonaniu wykładziny ściennych. Wykonawca jest odpowiedzialny za zapewnienie wszelkich koniecznych zabezpieczeń przed zniszczeniem oraz przed używaniem wyposażenia, a przede wszystkim WC w trakcie robót. WC zostaną prowizorycznie zatkane korkiem z trocin i zatarte gipsem, syfony zostania zakorkowane w celu uniknięcia zasypania kawałkami gruzu. Przybory zostaną właściwie zabezpieczone przed wszelkimi uszkodzeniami. Zdemontowane urządzenia nie przewidziane do ponownego montażu należy przekazać Inwestorowi. Podłączenia do instalacji należy wykonach w sposób umożliwiający łatwy demontaż. Wykonawca będzie odpowiedzialny za dostawę, montaż, próby i oznakowanie armatury zgodnie z obowiązującymi przepisami i parametrami i wymaganiami Inwestora 15

16 Zestawienie przyborów sanitarnych. U-40-Umywalka o wym. 40x30 cm (z otworem po prawej stronie), Np. produkcji ZWS Kolo, Serii NOVA TOP. Bateria umywalkowy stojąca z elastycznymi wężykami podłączeniowymi. Syfon umywalkowy mosiężny chromowany. Montaż: - umywalka na wys m od posadzki, - doprowadzenie wody - na wys m, w rozstawie osiowym 12 cm, - odpływ z syfonu - na wys m. U-50-Umywalka o wym. 50 x 42 cm (z otworem), Np. produkcji ZWS-Kolo, serii NOVA. Bateria umywalkowy stojąca z elastycznymi wężykami podłączeniowymi. Syfon umywalkowy z tworzywa sztucznego. Montaż: - umywalka na wys m od posadzki, - doprowadzenie wody na wys m, w rozstawie osiowym 8 cm - odpływ z syfonu - na wys m. Bateria lekarska umywalkowa z mieszaczem montowana do ściany. Syfon umywalkowy mosiężny, chromowany. Montaż: - umywalka na wys m od posadzki, - doprowadzenie wody na wys m, w rozstawie osiowym 12 cm - odpływ z syfonu - na wys m. Zl - Zlew gospodarczy ze stali chromowo-niklowej z rusztem ociekowym. Bateria ścienna zlewozmywakowa Np. Krakowskich Zakładów Armatur. Odpływ przez syfon zlewozmywakowy pojedynczy z tworzywa sztucznego. Montaż: - krawędź zlewu na wys. 0.6 m od podłogi. - bateria cm nad zlewem. N -Kabina natryskowa półokrągła naroczna, ze szakla, 800 x 800 mm, z brodzikiem półokrągłym. Bateria natryskowa z natryskiem mocowanym przesuwnie. Odpływ komplet odpływowy z wyjmowanym syfonem. 16

17 WCK- Miska ustępowa kompakt produkcji Np. ZWS - Kolo, serii NOVA, do kompletowania z deską sedesową NOVA, Kr Wpust ściekowy podłogowy z ABS, z odpływem pionowym.50 mm, z wyjmowanym syfonem oraz nasadka z ABS, z przykręcana do niej kratka ze stali nierdzewnej o wym. 150x150 mm, Zz15 -Zawór ze złączką do węża na wodzie zimnej typ M3 (nr ), wg katalogu Krakowskich Zakładów Armatur. Szlaczka zakończona zaworem antyskazeniowym typu HD 15 mm. Montaż: -na wysokosci 0.50 m nad posadzka. UWAGI KONCOWE. -Przepusty instalacyjne w ścianie lub stropie oddzielenia przeciwpożarowego powinny mieć odporność ogniową równą odporności ogniowej tego oddzielenia. Przepusty wykonane w systemie ROCKWOOL lub HILTI. -Instalacje wody zimnej, ciepłej i cyrkulacji należy wykonach zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. -Całość robót wykonach zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano -montażowych -tom II -Instalacje sanitarne i przemysłowe. -Przestrzegać przepisów BHP. -Wszystkie urządzenia i instalacje ppoż. powinny posiadacz wymagane aprobaty techniczne i certyfikaty zgodności. W pomieszczeniach nie występują szczególny rodzaj zagrożenia dla higieny i zdrowia. W powietrzu w pomieszczeniach nie występują czynniki w stężeniach szkodliwych dla użytkowników; nie występują okoliczności powodujące przekroczenie dopuszczalnego poziomu promieniowania jonizującego i oddziaływania pola elektromagnetycznego. W Oddziale nie występują okoliczności powodujące hałas stanowiący zagrodzenie zdrowia dla użytkowników i osób znajdujących asie w sąsiedztwie. Przegrody zewnętrzne i wewnętrzne posiadają izolacyjność akustyczna zgodna z Polskimi Normami. Wszystkie materiały zastosowane w projekcie powinny posiadać stosowne atesty i dopuszczenia do stosowania w budynkach służby zdrowia. Przyjęte w opracowaniu 17

18 rozwiązania przestrzenne, funkcjonalne i techniczne nie maja negatywnego wpływu na środowisko, organizmy żywe i otoczenie. Roboty należy prowadzić zgodnie z polskimi normami i sztuka budowlana pod nadzorem osób uprawnionych z zachowaniem przepisów BHP. Przed przystąpieniem do prac należy sprawdzić wymiary na budowie. 18
