2 AWAK - komfortas ir saugumas

3 Turinys Dūmų šalinimo liukai. Bendroji informacija... 4 Pneumatinė dūmų šalinimo sistema... 5 Pneumatinė dūmų šalinimo sistema su vėdinimo funkcija... 6 Elektrinė dūmų šalinimo sistema... 8 Elektrinė dūmų šalinimo sistema su vėdinimo funkcija... 9 Vienvėris AWAK dūmų šalinimo liukas ant nuolaidaus pagrindo Vienvėris AWAK dūmų šalinimo liukas ant stataus pagrindo Dvivėris dūmų šalinimo liukas ant stataus pagrindo Išeinamasis liukas Kupolinis švieslangis Kupolinio švieslangio tvirtinimo prie pagrindo būdai Dūmų šalinimo liukų, kupolinių švieslangių ir išeinamųjų liukų medžiagos Švieslangių ir dūmų šalinimo liukų pagrindų variantai Papildoma įranga Plieninių pagrindų tvirtinimo prie stogo konstrukcijos pavyzdžiai Plieninių pagrindų montavimo pavyzdžiai Laminuoto pagrindo montavimo pavyzdžiai AWAK polikarbonatiniai šviesos takai aliuminio rėmeliuose su integruotais vėdinimo ir dūmų šalinimo liukais Šviesos takai su dūmų šalinimo ir vėdinimo liukais Pneumatinės dūmų šalinimo sistemos elementai Elektrinės dūmų šalinimo sistemos elementai Elektrinės vėdinimo sistemos elementai Apie AWAK... 28

4 Dūmų šalinimo liukai Dūmų šalinimo liukai tai įrenginiai, apsaugantys gaisro apimtas patalpas nuo uždūmijimo ir aukštos temperatūros. Juos būtina, teisingai suprojektuoti t. y. tinkamai parinkti jų skaičių, dydį ir išdėstymą ant stogo. Šie įrenginiai kontroliuoja ir riboja dūmų plitimą gaisro ir šalia esančiose zonose, todėl sukuriamos palankios sąlygos žmonėms evakuoti ir gaisrui gesinti. Dūmams šalinti naudojamas variklis ir kontrolės sistema, kuri atidaro ir uždaro judančius dūmų šalinimo elementus. Sistema parenkama atsižvelgiant į atitinkamus normatyvinius reikalavimus, objekto pobūdį ir projekto užsakovo finansines galimybes. Dūmų šalinimo sistema turi būti suderinta su kitais priešgaisrinės sistemos elementais, tokiais kaip dūmų ir temperatūros jutikliai, purkštukai, automatinė durų ir vartų kontrolė. 4

5 Pneumatinė dūmų šalinimo sistema Pneumatinės dūmų šalinimo sistemos aprašymas Pneumatinės dūmų šalinimo sistemos veikimo principas paremtas anglies dioksido, esančio aukšto slėgio inde (balionėlyje), kinetinės energijos panaudojimu. Gaisro atveju sistema suveikia automatiškai arba įjungiama rankiniu būdu. Suveikus pavojaus (aliarmo) signalui išsiveržia balionėlyje esančios dujos, kurios vamzdeliais pasiekia pavarą ir ją suaktyvina. Kupolas atsidaro ir dūmai bei karštas oras yra pašalinami iš patalpos. Pneumatinė sistema aktyvinama automatiškai arba rankiniu būdu. Sistema įsijungia automatiškai, jei: 1) Suveikia (sprogsta) apsauginė temperatūrinio jungiklio kapsulė. Jos suveikimo (sprogimo) temperatūra 68 C 141 C; 2) įsijungia priešgaisrinės sistemos (jeigu tokia yra) detektoriai, pvz., dūmų jutikliai. Rankinis įjungimas galimas: 1) Signaliniu jungtuku arba priešgaisrinėje dėžutėje esančia svirtimi; 2) Priešgaisrinės sistemos SAP jungtuku. Pneumatinėje sistemoje naudojami variniai 6 arba 8 mm skersmens vamzdeliai. 5

6 Pneumatinė dūmų šalinimo sistema su vėdinimo funkcija Vienvėrė dūmų šalinimo sistema 1 2 do następnych klap Sistemos 3 pavyzdys 7 możliwość rozbudowy systemu oddymiania Specifikacija: 1) pneumatinė pavara; 2) temperatūrinis jungiklis; 3) slėginis vamzdynas variniai vamzdeliai; 4) signalinė dėžutė; 4.1) elektrinė rėlė, 4.2) rankinio įjungimo svirtis, 4.3) CO2 balionėlis; 5) priešgaisrinės sistemos centralė; 6) signalinis jungtukas; 7) temperatūros arba dūmų jutiklis. 6

7 Pneumatinė dūmų šalinimo sistema su vėdinimo funkcija Vienvėrė dūmų šalinimo sistema 1 11 Sistemos pavyzdys do następnych klap SAP Specifikacija: 1) pneumatinė pavara; 2) temperatūrinis jungiklis; 3) slėginis vamzdynas variniai vamzdeliai; 4) signalinė dėžutė: 4.1) elektrinė rėlė, 4.2) rankinio įjungimo svirtis, 4.3) CO2 balionėlis; 5) priešgaisrinės sistemos centralė; 6) rankinio įjungimo signalinis jungtukas; 7) temperatūros arba dūmų jutiklis; 8) pavara 230 V / AC; 9) oro sąlygų kontrolės elementas; 10) vėdinimo reguliavimo klavišas; 11) oro sąlygų jutiklis; 12) elektros kabeliai 24 V/ DC; 13) elektros kabeliai 230 V / AC

8 Elektrinė dūmų šalinimo sistema Elektrinės dūmų šalinimo sistemos aprašymas Elektrinė dūmų šalinimo sistema sudaryta iš kelių, tarpusavyje susijusių elementų, kurie gaisro atveju automatiškai arba rankiniu būdu atidaro dūmų šalinimo liukus. Pagrindinis elektrinės dūmų šalinimo sistemos elementas yra automatinio valdymo mazgas maitinamas 230 V / AC įtampa (aprūpintas 24 V / DC maitinimo šaltiniu), į kurį gaisro atveju siunčiamas pavojaus signalas. Gavęs signalą valdymo mazgas aktyvina elektrinę 24 V / DC pavarą, kuri atidaro dūmų šalinimo liuką. Kiekviename valdymo mazge papildomai yra akumuliatorius, todėl sistema veikia ir dingus elektrai. Elektros kabeliai yra pagaminti iš atitinkamos atsparumo degumui klasės medžiagų. Elektrinė dūmų šalinimo sistema aktyvinama automatiškai arba rankiniu būdu. Automatiškai sistema įsijungia: 1) valdymo mazgas gauna pavojaus signalą iš dūmų arba temperatūros jutiklių. Rankiniu būdu sistema įjungiama: 1) priešgaisrinės sistemos pavojaus mygtuku; 2) rankinio valdymo pavojaus signalo jungtuku SAP sistemoje. 8

9 Elektrinė dūmų šalinimo sistema su vėdinimo funkcija Vienvėrė dūmų šalinimo sistema Sistemos pavyzdys do następnych klap SAP możliwość rozbudowy systemu oddymiania Specifikacija: 1) elektrinė pavara 24 V / DC 2) valdymo dėžutė 230 V / AC / DC 3) dūmų jutiklis; 4) rankinio įjungimo signalizacijos mygtukas; 5) vėdinimo valdymo klavišas; 6) oro sąlygų jutiklis; 7) priešgaisirinės sistemos centralė; 8) elektros kabeliai 24 V / DC. 9

10 Vienvėris AWAK dūmų šalinimo liukas ant nuolaidaus pagrindo AWAK dūmų šalinimo liukas ant nuolaidaus pagrindo Dūmų šalinimo liukas ant nuolaidaus pagrindo su vėdinimo funkcija Specifikacija: 1) kupolas; 2) rėmelis su vyriais; 3) pavara su rėmu; 4) pagrindas; 5) drėgmės ir šilumos izoliacija (tik metaliniams pagrindams), stogo konstrukcijos pavyzdžiai; 6) elektrinė vėdinimo pavara 230 V 10

11 Vienvėris AWAK dūmų šalinimo liukas ant stataus pagrindo AWAK dūmų šalinimo sistema ant stataus pagrindo Dūmų šalinimo liukas ant stataus pagrindo su vėdinimo funkcija Specifikacija: 1) kupolas; 2) rėmelis su vyriais; 3) pavara su rėmu; 4) pagrindas; 5) drėgmės ir šilumos izoliacija (tik metaliniams pagrindams), stogo konstrukcijos pavyzdžiai; 6) elektrinė vėdinimo pavara 230 V. 11

12 Dvivėris AWAK dūmų šalinimo liukas ant stataus pagrindo Specifikacija: 1) pagrindas; 2) pavara su rėmu; 3) rėmelis su vyriais; 4) kupolas (pagamintas iš polikarbonatinių plokščių); 5) drėgmės ir šilumos izoliacija (tik metaliniams pagrindams), stogo konstrukcijos pavyzdžiai; 6) elektrinė vėdinimo pavara 230 V / AC. 12

13 Išeinamasis liukas Išeinamasis liukas, skirtas patekti ant pastato stogo. Išeinamieji liukai gaminami trijų pagrindinių matmenų: A x B = 80 cm x 80 cm; A x B = 100 cm x 100 cm; A x B =120 cm x 120 cm AxB Specifikacija: 1) kupolas; 2) rėmelis su vyriais; 3) hidraulinė spyruoklė; 4) pagrindas; 5) drėgmės ir šilumos izoliacija (tik metaliniams pagrindams), stogo konstrukcijos pavyzdžiai; 6) rankena su raktu. 13

14 Kupolinis švieslangis Kupolinis švieslangis, gaminamas iš vientiso akrilo arba polikarbonato plokščių, įrengiamas stogo šlaite. Juo į patalpas patenka daugiau dienos šviesos, o tai labai svarbu didelėse erdvėse. Tinkamai išdėstyti jie puikiai tinka patalpoms vėdinti. Nevarstomas kupolinis švieslangis Varstomas kupolinis švieslangis Specifikacija: 1) kupolas; 2) rėmelis su vyriais; 3) elektrinė vėdinimo pavara 230 V / AC; 4) pagrindas; 5) drėgmės ir šilumos izoliacija (tik metaliniams pagrindams), stogo konstrukcijos pavyzdžiai. 14

15 Kupolinio švieslangio tirtinimo prie pagrindo būdai Stoglangis montuojamas ant specialaus pagrindo ar ant jau įrengto medinio rėmo Švieslangio, montuojamo ant jau įrengto rėmo pavyzdys. Specifikacija: 1) kupolas; 2) medinis rėmas; 3) plytinis (betoninis) rėmas; 4) drėgmės izoliacija. 15

16 Dūmų šalinimo liukų, švieslangių ir išeinamųjų liukų medžiagos Kupolai yra gaminami iš lieto akrilo (PMMA) arba lieto polikarbonato (PC). Medžiagos storis parenkamas pagal kupolo dydį atsižvelgiant į sniego ir vėjo apkrovas. Kupolai, klientui pageidaujant, gali būti vienasluoksniai, dvisluoksniai ar trisluoksniai, kad būtų užtikrinta reikiama šilumos izoliacija (Uk) ir šviesos laidumas (c). U k = 2,2 c=67% W m 2 K U k = 3,0 W m 2 K c=73% U k = 5,6 c=79% W m 2 K Polikarbonato skersinių pjūvių pavyzdžiai. U k = 1,5-3,2 W m 2 K Šilumos izoliacijos koeficientas (Uk) ir šviesos pralaidumo koeficientas (c) priklauso nuo naudojamo polikarbonato tipo. Dūmų šalinimo liukai ir varstomi švieslangiai taip pat gali būti gaminami iš aliuminio, cinkuotos skardos ar daugiasluoksnių skydelių. Šitaip patalpose galima išvengti saulės. 16

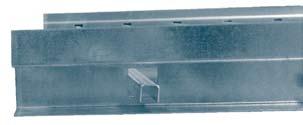

17 Švieslangių ir dūmų šalinimo liukų pagrindų variantai Nuolaidus pagrindas Vertikalus pagrindas Apvalus pagrindas Pagrindų aukščiai: nuo 150 iki 800 mm. Standartiniai pagrindų aukščiai:350, 500 ir 750 mm. Laminuotas pagrindas profiliuoto plieno lakšto stogo konstrukcijai (pritaikomas kiekvienam profiliuotos skardos variantui). 17

18 Papildoma įranga Deflektoriai deflektorius Dūmų šalinimo liukas be deflektorių Dūmų šalinimo liukas su deflektoriais Apsaugos priemonės Grotos nuo įsilaužimo Apsauginės grotos 18

19 Plieninių pagrindų tvirtinimo prie stogo konstrukcijos pavyzdžiai Typ 1 Typ 2 Specifikacija: 1) laikančioji konstrukcija; 2) lankstinys; 3) plieninis pagrindas; 4) PVC rėmelis; 5) profiliuotas plieno lakštas; 6) šilumos izoliacija; 7) vandens izoliacija; 8) jungiamasis elementas. 19

20 Plieninių pagrindų montavimo pavyzdžiai Typ 3 Typ 4 Specifikacija: 1) laikančioji konstrukcija; 1*) medinė laikančioji konstrukcija 2) lankstinys; 3) plieninis pagrindas; 4) PVC rėmelis; 5) profiliuotas plieno lakštas; 6) šilumos izoliacija; 7) vandens izoliacija; 8) jungiamasis elementas. 20

21 Laminuoto pagrindo montavimo pavyzdžiai Specifikacija: 1) laikančioji konstrukcija; 2) lankstiniai; 3) laminato pagrindas; 4) profiliuoto plieno lakštas; 5) šilumos izoliacija; 6) vandens izoliacija; 7) jungiamieji elemetai. 21

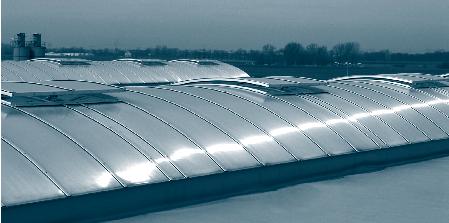

22 AWAK polikarbonatiniai šviesos takai aliuminio rėmeliuose su integruotais vėdinimo ir dūmų šalinimo liukais Vienas iš pagrindinių reikalavimų projektuojant didelės erdvės pastatus, pvz., gamybos sales, sandėlius, prekybos centrus ir t.t., užtikrinti tam tikrą apšvietimo lygį ir gerą ventiliaciją. Tai taikoma ir naujiems projektams, ir esamų pastatų rekonstrukcijai. Sprendimui įtakos turi projekto finansavimas ir tolesnė objekto eksploatacija. Geras minėtų problemų sprendimo būdas yra vietoje švieslangių naudoti šviesos takus. Šviesos takų privalumai: dienos šviesos į patalpą praleidžia 3 kartus daigiau lyginant su šoniniais (įprastiniais) langais; optimalus dienos apšvietimas pasiekiamas įrengiant mažesnį langų plotą, palyginti su įprastiniais langais; gerai saugo patalpas nuo šilumos nuostolių; efektyviai apsaugo patalpas nuo intensyvių saulės spindulių; patalpas lengva vėdinti; įrengti dūmų šalinimo liukai, todėl gaisro atveju, dūmai ir karštis pašalinami iš patalpos; šviesos takams gaminti naudojamos medžiagos eksploatuojamos ilgai ir saugiai. Siūlome neriboto ilgio ir iki 6 m pločio (platesni gaminami pagal specialų užsakymą) arkinius ir trikampius šviesos takus. Dengiamajam šviesos tako sluoksniui naudojamos polikarbonatinės 10, 16 ir 20 mm storio plokštės. 22

23 Šviesos takai su dūmų šalinimo ir vėdinimo liukais Šviesos takų įrengimo pavyzdžiai Arkinis šviesos takas su dūmų šalinimo liukais Trikampiai šviesos takai su dūmų šalinimo liukais S šírka svetlíka do 6 m L dĺžka svetlíka ľubovoľná dĺžka H výška svetlíka je určená na základe šírky, zasklievacieho materiálu, polomeru oblúka (oblúkové svetlíky) alebo uhla sklonu (trojuholníkové svetlíky, štandardne 30 alebo 45 ) Materiály: Podstava galvanizovaná oceľ Nosná konštrukcia hliníkové profily v Awak systéme Presklenie komorové polykarbonátové panely 23

24 Pneumatinės dūmų šalinimo sistemos elementai Pneumatinė pavara cilindro skersmuo 32, 40, 50, 63 mm, svirties ilgis nuo 300 iki 1200 mm, darbinis slėgis 6 10 bar, stūmimo jėga nuo 480 N iki 1870 N. Temperatūros rėlė Temperatūros ampulė: veikimo temperatūra 68 C raudona spalva; veikimo temperatūra 93 C žalia spalva; veikimo temperatūra 110 C žalia spalva; veikimo temperatūra 141 C žydra spalva. CO2 balionai su sriegiu 1/2 UNF: baliono svoris nuo 20 iki 500 g. 24

25 Pneumatinės dūmų šalinimo sistemos elementai Signalinė dėžutė: maksimalus darbinis slėgis 80 bar; darbinė temperatūra nuo 20 C iki +50 C; plieninis korpusas; korpusas nudažytas spalva pagal RAL 3000; galimi matmenys (B x H x T): AK2 230x 270 x 1225 mm, maksimalus balionėlio svoris 40 g CO2, AK3 230 x 400 x 125 mm, maksimalus balionėlio svoris 150 g CO2, AK4 300 x 500 x 125 mm, maksimalus balionėlio svoris 500 g CO2, AK5 300 x 500 x 125 mm, maksimalus balionėlio svoris 200 g CO2. Signalinė dėžutė su rankiniu įjungimo mechanizmu Signalinė dėžutė su rankiniu ir elektriniu įjungimo mechanizmais Signalinė dėžutė su rankiniu ir pneumatiniu įjungimo mechanizmais 25

26 Elektrinės dūmų šalinimo sistemos elementai Elektrinė pavara: darbinis voltažas 24 V / DC; srovė nuo 0,8 A iki 4,0 A; stūmimo jėga nuo 650 N iki 1550 N; stūmoklio ilgis nuo 350 iki 1000 mm. Dūmų jutiklis Signalinis dūmų šalinimo įjungimo mygtukas: paskirtis atidaryti ir uždaryti liuką; kontroliniai sistemos būsenos indikatoriai: uždarymo, pavojaus, sisteminės klaidos; matmenys 125 x 125 x 36 mm. Dūmų šalinimo sistemos kontrolės mazgas valdymo pultas maitinimas 230 V / AC; sistemos darbinė įtampa 24 V /C; išeinamoji srovė min. 2 A; avariniai akumuliatoriai 1,2 Ah; pavaros, signalinių mygtukų, dūmų jutiklių priežiūra. 26

27 Elektrinės vėdinimo sistemos elementai Elektrinė vėdinimo pavara: darbinė įtampa 230 V / AC; srovė 0,1 A; stūmimo jėga 500 N; stūmoklio ilgis 80, 300, 500, 750 mm. Klavišas vėdinimui reguliuoti: liuko uždarymo patikrinimas; galimybė reguliuoti liuko atidarymo kampą. Oro sąlygų valdiklis: viena ar kelios vėdinimo grupės; galimybė išjungti oro sąlygų jutiklį. Lietaus / vėjo jutiklis: programuojamos vėjo jėgos; lietaus jutiklis su nuolatiniu šildymu. 27

28 Apie AWAK Nuo 1999 m. rinkoje esanti AWAK kompanija specializuojasi gaminti nevarstomus, varstomus ir dūmų šalinimo švieslangius m. birželį AWAK pasirašė kapitalo sujungimo ir bendradarbiavimo sutartį su firma ICOPAL S.A. Nuo tada AWAK Sp.zo.o. dirba tarptautiniame koncerne kaip ICOPAL grupės narė. Pagrindinis susijungimo tikslas klientams pasiūlyti plačią gaisrinio stogų saugumo produktų gamą, kartu pagerinti klientų aptarnavimo lygį. AWAK Sp.zo.o., dūmų šalinimo sistemų lyderis, perkėlė gamyklą į Buko miestą, esantį netoli A2 automagistralės, 30 km nuo Poznanės miesto. Gamybos perkėlimas į Buką šalia Poznanės yra glaudžiai susijęs su įmonės plėtros planais. Papildomai investavus į įmonės įrenginius gamybos patalpose dar galima išplėsti gamybos pajėgumus. Atnaujinę įrangą ir perkėlę gamybą į naujas patalpas, įgijome pranašumų: padidėjo gamybos pajėgumas; įdiegus naujausius įrenginius, pvz., metalo apdirbimo ir terminio plastiko apdirbimo staklės, gamybos pajėgumai geriau pritaikomi klientų poreikiams tenkinti; vietoje apdirbami aliuminio lakštai ir metaliniai profiliuočiai, todėl greičiau įvykdomi užsakymai; produktų kokybės gerinimas ir nuolatinis kokybės kontrolės užtikrinimas; trumpesni realizacijos terminai; platesnė produktų pasiūla. Mūsų gamybos padalinio įranga atitinka naujausius europinius technologijų standartus, dirba patyrę ir kvalifikuoti darbuotojai. Įmonės plėtra finansuota vykdant ICOPAL grupės investicijų politiką, į kurios sudėtį AWAK firma buvo įtraukta antrąjį 2005 m. pusmetį. Mūsų produktams atsivėrė naujos rinkos visoje Europos Sąjungoje, taip pat ir Rytų Europoje. Firmai AWAK ICOPAL grupės nariui galima drąsiai patikėti išspręsti papildomo apšvietimo, dūmų šalinimo ar vėdinimo patalpose problemas. Pastatuose naudojant AWAK produktus užtikrinamas saugumas ir komfortas. 28
