1 P R E K I Ų K A T A L O G A S V A L D I K L I A I ELEKTRONINIŲ PRIETAISŲ MIKROPROCESORINIŲ VALDYMO ĮTAISŲ GAMINTOJAS W W W.T E CHS T E ROWN IKI.P L

2 VALDIKLIAI tech tech controllers Turinys Centrinio šildymo siurblių valdikliai... 3 ST ST ST ST21 D1D ST27 I... 6 ST427 I... 6 Sistemos valdikliai... 7 ST ST431N, ST ST Saulės sistemos valdikliai... 9 ST401N, ST ST402N, ST Kietojo kuro katilų valdikliai...10 ST ST ST ST28 ZPID...11 ST ST81 ZPID...12 ST88 ZPID...13 ST880 ZPID...13 Katilų su granuliniu padavimo mechanizmu valdikliai...14 ST32 RS...14 ST Kambario temperatūros valdikliai su RS ryšiu...15 ST ST Kambario temperatūros dviejų pakopų valdikliai...16 ST Specialios paskirties valdikliai...17 ST65 GSM...17 ST ST390 ZPID...18 Ventiliatoriai...19 RV RV WPA WPA

3 ST19 centrinio šildymo siurblio valdymas antistop funkcija potenciometras temperatūros nustatymui centrinio šildymo temperatūros jutiklis ST20 centrinio šildymo siurblio valdymas potenciometras temperatūros nustatymui centrinio šildymo temperatūros jutiklis ST21 centrinio šildymo siurblio valdymas termostato funkcija antistop funkcija apsauginė funkcija nuo užšalimo LED ekranas centrinio šildymo temperatūros jutiklis CENTRINIO ŠILDYMO vandens SIURBLIų VALDIKLIAI 3

4 VALDIKLIAI tech ST21 D1 d5 centrinio šildymo vandens siurblio valdymas termostato funkcija antistop funkcija apsauginė funkcija nuo užšalimo LED ekranas du temperatūros jutikliai (netaikoma ST21 D1) Funkcijos Rankinis valdymas D1 D2 D3 D4 D5 Histerezė Įjungimo riba 1 Įjungimo riba 2 Siurblio/termostato pasirinkimas Įjungimo delta Gamintojo nustatymai Antistop funkcija Apsauga nuo užšalimo Jutiklio atsparumas 1 (25 90) O C (25 90) O C (25 90) O C (25 90) O C (25 90) O C Jutiklio atsparumas 2 (30 480) O C (30 180) O C (25 90) O C (25 90) O C 4 CENTRINIO ŠILDYMO vandens SIURBLIų VALDIKLIAI

5 Prijungimo pavyzdžiai: T1 ST21 D1 T 1 T nust SIURBLYS VEIKIA TERMOSTATO REŽIMAS T 1 T nust SIURBLYS VEIKIA T 1 T nust Hist SIURBLYS NEVEIKIA T 1 T nust Hist SIURBLYS NEVEIKIA ST21 D2 T 1 T 1 nust arba T 2 T 2 nust SIURBLYS VEIKIA T 1 T 1nust Hist ir T 2 T 2 nust Hist SIURBLYS NEVEIKIA T2 ST21 D3 T1 T 2 T SIURBLYS VEIKIA T 2 T 1 SIURBLYS NEVEIKIA ST21 D4 T2 T1 T 2 T SIURBLYS VEIKIA T 1 T 2 SIURBLYS NEVEIKIA ST21 D5 T2 T1 T 2 T ir it 2 Riba įj. T 1 T 2 arba T 2 <Riba įj. 2 0 SIURBLYS VEIKIA SIURBLYS NEVEIKIA CENTRINIO ŠILDYMO vandens SIURBLIų VALDIKLIAI 5

6 VALDIKLIAI tech ST27 i centrinio šildymo siurblio valdymas karšto vandens arba grindų siurblio valdymas antistop funkcija apsauginė funkcija nuo užšalimo LED ekranas karšto vandens temperatūros jutiklis papildomo siurblio temperatūros jutiklis sukamas mygtukasrankenėlė korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai ST427 i trijų siurblių valdymas pagal temperatūros matavimą arba laiką antistop funkcija apsauginė funkcija nuo užšalimo galimybė nustatyti siurblių prioritetus kambario valdiklio prijungimo galimybė LED ekranas trys temperatūros jutikliai sukamas mygtukasrankenėlė korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai 6 CENTRINIO ŠILDYMO vandens SIURBLIų VALDIKLIAI

7 ST430 lengvas sumaišymo vožtuvo valdymas siurblio valdymas grįžtamojo vandens temperatūros apsauga valdymas pagal orą darbas su kambario valdikliu LED ekranas vožtuvo temperatūros jutiklis grįžtamojo vandens temperatūros jutiklis oro temperatūros jutiklis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai ST431n, ST431 lengvas trišakio ir keturšakio vožtuvo valdymas siurblio valdymas galimybė valdyti du vožtuvus naudojant papildomus modulius ST61 grįžtamojo vandens temperatūros palaikymas valdymas pagal lauko oro temperatūrą savaitinis valdymas darbas su kambario valdikliu su RS arba tradiciniu ryšiu LED ekranas vožtuvo temperatūros jutiklis grįžtamojo vandens temperatūros jutiklis oro temperatūros jutiklis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai SISTEMOS VALDIKLIAI 7

8 VALDIKLIAI tech ST408 lengvas dviejų vožtuvų valdymas karšto vandens siurblio valdymas galimybė valdyti du vožtuvus naudojant papildomus modulius ST61 grįžtamojo vandens temperatūros apsauga valdymas pagal lauko oro temperatūrą savaitinis valdymas galimybė prijungti modulį ST65 GSM ir ST500 ETHERNET darbas su dviem kambario valdikliais su tradiciniu ryšiu darbas su kambario valdikliu su RS ryšiu LED ekranas Karšto vandens ir oro temperatūros jutiklis vožtuvų temperatūros jutiklis grįžtamojo vandens ir katilo temperatūros jutiklis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai 8 SISTEMOS VALDIKLIAI

9 ST401n, ST401 siurblių valdymas saulės sistemos darbo kontrolė ir priežiūra kolektoriaus apsauga nuo perkaitimo ir užšalimo didelis LCD ekranas kolektoriaus temperatūros jutiklis šilumos rezervuaro temperatūros jutiklis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai * saulës kolektoriams ST402n, ST402 siurblių valdymas (arba siurblio ir vožtuvo) saulės sistemos darbo kontrolė ir priežiūra vienuolika konfigūracijų kolektoriaus apsauga nuo perkaitimo ir užšalimo galimybė prijungti modulį ST65 GSM galimybė prijungti papildomą prietaisą: cirkuliacinį siurblį, elektrinį šildytuvą arba nusiųsti įjungimo signalą centrinio šildymo katilui * saulës kolektoriams didelis LCD ekranas kolektoriaus temperatūros jutiklis akumuliacinės talpos temperatūros jutiklis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai SAULĖS SISTEMOS VALDIKLIAI 9

10 VALDIKLIAI tech ST22 ventiliatoriaus valdymas centrinio šildymo siurblio valdymas LED ekranas centrinio šildymo temperatūros jutiklis apsauga nuo perkaitimo papildoma kojelė skirta valdiklio įrengimui ant katilo, korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai ST24 ventiliatoriaus valdymas centrinio šildymo siurblio valdymas lėtesnis ventiliatoriaus darbas centrinio šildymo temperatūrai artėjant prie nustatytos versijoje su programine įranga SIGMA (pasirinktinai) * yra taip pat LED ekranas SIGMA versija centrinio šildymo temperatūros jutiklis temperatūros apsauga (termostatas) įrengiamas ant katilo, korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai 10 KIETO KURO KATILŲ VALDIKLIAI

11 ST28 ventiliatoriaus, centrinio šildymo ir karšto vandens siurblio valdymas galimybė prijungti kambario valdiklį lėtesnis ventiliatoriaus darbas centrinio šildymo temperatūrai artėjant prie nustatytos versijoje su programine įranga SIGMA LED ekranas centrinio šildymo temperatūros jutiklis karšto vandens temperatūros jutiklis temperatūros apsauga (termostatas) įrengiamas ant katilo, korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai * yra taip pat SIGMA versija ST28 ZPID automatinis ventiliatoriaus valdymas centrinio šildymo ir karšto vandens siurblio valdymas programinė įranga LCD ekranas centrinio šildymo, karšto vandens sistemos, išmetamųjų dujų temperatūros jutiklis temperatūros apsauga (termostatas) įrengiamas ant katilo, korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai KIETO KURO KATILŲ VALDIKLIAI 11

12 VALDIKLIAI tech ST81 ventiliatoriaus, centrinio šildymo ir karšto vandens siurblių valdymas galimybė prijungti kambarinį valdiklį LCD ekranas centrinio šildymo, karšto vandens sistemos temperatūros jutiklis temperatūros apsauga (termostatas) panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM01 ST81 ZPID automatinis ventiliatoriaus valdymas centrinio šildymo ir karšto vandens siurblių valdymas programinė įranga LCD ekranas centrinio šildymo, karšto vandens sistemos, išmetamųjų dujų temperatūros jutiklis temperatūros apsauga (termostatas) panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM01 12 KIETO KURO KATILŲ VALDIKLIAI

13 ST88 ZPID automatinis ventiliatoriaus valdymas centrinio šildymo, karšto vandens ir grindų sistemos siurblių valdymas programinė įranga LCD ekranas sukamas mygtukasrankenėlė centrinio šildymo, karšto vandens sistemos, išmetamųjų dujų temperatūros jutiklis temperatūros apsauga (termostatas) panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM01 ST880 ZPID ventiliatoriaus valdymas maišymo vožtuvo hidraulinio cilindro valdymas centrinio šildymo, karšto vandens ir papildomo siurblių valdymas galimybė prijungti kambario valdiklį su RS arba tradiciniu ryšiu galimybė prijungti modulį ST65 GSM galimybė prijungti modulį ST500 ETHERNET galimybė valdyti du vožtuvus naudojant papildomus modulius ST61 arba ST430 RS programinė įranga didelis grafinis ekranas sukamas mygtukasrankenėlė centrinio šildymo, karšto vandens sistemos, vožtuvo, grįžtamojo vandens, išmetamųjų dujų temperatūros išorinis jutiklis (be laido) maitinimo kabelis, siurblių maitinimo kabeliai temperatūros apsauga (termostatas) vieno modulio panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM02 KIETO KURO KATILŲ VALDIKLIAI 13

14 VALDIKLIAI tech ST37 rs ventiliatoriaus ir padavimo mechanizmo valdymas centrinio šildymo ir karšto vandens siurblių valdymas galimybė prijungti kambario valdiklį su RS arba tradiciniu ryšiu galimybė prijungti modulį ST65 GSM galimybė prijungti modulį ST500 ETHERNET savaitinis valdymas (pasirinktinai) LCD ekranas centrinio šildymo, karšto vandens sistemos temperatūros, padavimo mechanizmo jutiklis temperatūros apsauga (termostatas) panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM01 ST40 ventiliatoriaus ir sliekinio arba stūmoklinio kuro padavimo mechanizmo valdymas centrinio šildymo, karšto vandens, grindų sistemos ir cirkuliacinio siurblių valdymas galimybė prijungti kambario valdiklį didelis grafinis ekranas centrinio šildymo, karšto vandens sistemos, grindų, padavimo mechanizmo temperatūros jutiklis (apsauginis) temperatūros apsauga (termostatas) panelinis korpusas pagamintas iš aukštos kokybės medžiagų, atsparių aukštai ir žemai temperatūrai galima įrengti ant katilo su korpusu OM01 14 KATILŲ SU granuliniu PADAVIMO MECHANIZMU VALDIKLIAI

15 ST280 kambario temperatūros valdymas centrinio šildymo katilo temperatūros valdymas karšto vandens sistemos temperatūros valdymas maišymo vožtuvų temperatūros valdymas 1 lauko temperatūros peržiūra 1 savaitinė šildymo programa žadintuvas apsauga nuo vaikų katilo ir kambario temperatūros peržiūra SENSORINIS SPALVOTAS EKRANAS didelis spalvotas sensorinis ekranas įrengtas kambario jutiklis RS ryšio kabelis katilo valdikliui 1 su vožtuvo moduliu ST298 kambario temperatūros valdymas centrinio šildymo katilo temperatūros valdymas karšto vandens sistemos temperatūros valdymas lauko temperatūros peržiūra 1 maišymo vožtuvo valdymas 1 savaitinė šildymo programa apsauga nuo vaikų įrengtas kambario jutiklis RS ryšio kabelis katilo valdikliui belaidis modulis įrengiamas prie katilo (pasirinktinai) * PAPILDOMAS BELAIDIS MODULIS PASIRINKTINAI 1 su vožtuvo moduliu KAMBARIO VALDIKLIAI SU RS RYŠIU 15

16 VALDIKLIAI tech ST290 V2 V1 V3 v1 v2 v3 kambario temperatūros valdymas savaitinė šildymo programa rankinė programa dienos / nakties programa belaidis ryšys kambario temperatūros valdymas savaitinė šildymo programa rankinė programa dienos / nakties programa kambario temperatūros valdymas savaitinė šildymo programa rankinė programa dienos / nakties programa įrengtas kambario jutiklis baterijos momentinis ekrano apšvietimas įrengtas kambario jutiklis belaidis išorinis jutiklis (pasirinktinai) maitintuvas su signalo imtuvu baterijos momentinis ekrano apšvietimas įrengtas kambario jutiklis baterijos 16 KAMBARIO DVIEJŲ PAKOPŲ VALDIKLIAI

17 ST65 GSM darbas su valdikliais su RS ryšiu jutiklių temperatūros kontrolė sms žinute sms pranešimai arba telefonu apie katilo aliarmus galimybė keisti temperatūrą mobiliuoju telefonu modulio apsauga autorizavimo kodu maitintuvas RS ryšio kabelis katilo valdikliui GSM antena Valdykite savo katilą mobiliuoju telefonu! ST500 nuotolinis katilo valdymas internetu arba lokaliu tinklu grafinė sąsaja su animacija namų kompiuterio monitoriuje galimybė keisti siurblių ir maišymo vožtuvų temperatūros nustatymus temperatūros peržiūra jutikliuose temperatūros nustatymų istorijos peržiūra aliarmo nustatymų istorijos peržiūra Maitintuvas 9V DC RS ryšio trišakis RS ryšio kabelis katilo valdikliui Valdykite savo katilą per LAN tinklą arba internetą! SPECIALIOS PASKIRTIES VALDIKLIAI 17

18 VALDIKLIAI tech ST390 Zpid ŽIDINIO VALDIKLIS cirkuliacinio siurblio valdymas papildomo karšto vandens siurblio arba grindų sistemos valdymas (siurblys pasirinktinai) droselinio vožtuvo valdymas dujų katilą įjungiantis arba išjungiantis kontaktorius, priklausomai nuo reikalaujamos cirkuliacinės temperatūros atsižvelgiant į histerezę programinė įranga išmetamųjų dujų temperatūros jutiklis karšto vandens sistemos temperatūros jutiklis centrinio šildymo sistemos temperatūros jutiklis droselinis vožtuvas Veikimo principas Temperatūros valdiklis ST390 su droseliniu vožtuvu yra skirtas valdyti degimo procesą namų židinyje. Šiuo valdikliu reguliuojamas cirkuliacinio siurblio, papildomo siurblio (karšto vandens arba grindų sistemos) darbas bei išėjimą be įtampos (papildomo prietaiso valdymas). 18 SPECIALIOS PASKIRTIES VALDIKLIAI

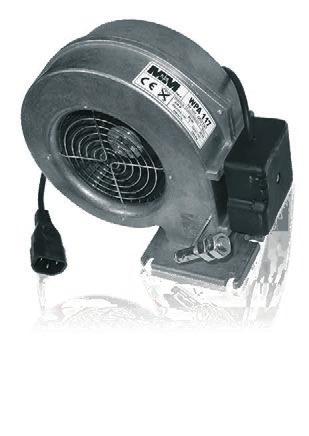

19 rv12 rv14 Ventiliatoriaus paskirtis Akmens anglies katilams su retortiniu padavimo mechanizmu kw Ventiliatoriaus paskirtis Smulkintos anglies katilai iki 35 kw, anglies krosnys Eil. nr. Sąrašas mat. vienetas Eil. nr. Sąrašas mat. vienetas Didžiausias našumas Energijos suvartojimas 240 m 3 /h 70 W Didžiausias našumas Energijos suvartojimas 200 m 3 /h 60 W wpa117 wpa140 Ventiliatoriaus paskirtis ventiliatoriai skirti pūsti orą į centrinio šildymo katilų pakurą Eil. nr. Sąrašas mat. vienetas Eil. nr. Sąrašas mat. vienetas Didžiausias našumas Energijos suvartojimas 180 m 3 /h 34 W Didžiausias našumas Energijos suvartojimas 200 m 3 /h 100 W VENTILIATORIAI 19

20 tech sterowniki L S K A P O M Y Ś L T E C H N O L O G Z N A I C GAMYBOSPASLAUGŲ BENDROVĖ TECH SP.J. WIEPRZ 1047A WIEPRZ PRIE ANDRYCHOW TEL FAKS POCZTA@TECHSTEROWNIK.PL SKYRIUS MIESTE BULOWICE UL. SKOTNICA BULOWICE Distributorius: TECH Sp.J. pasilieka teisę keisti valdiklių techninius parametrus, įrangą ir specifikacijas be perspėjimo. 20
