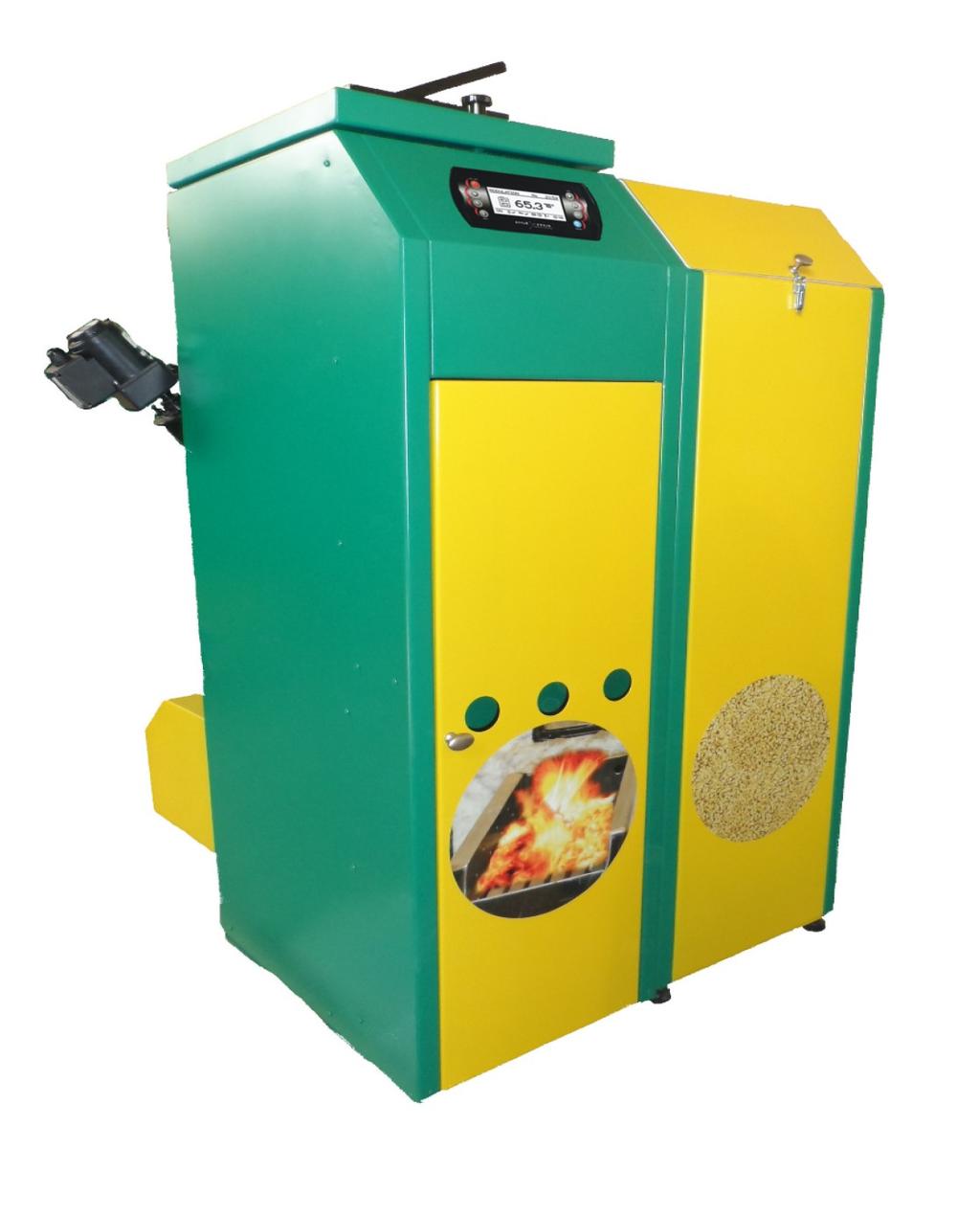

1 Granulinis centrinio šildymo katilas FU-WI Aptarnavimo instrukcija

2 FU-Wi Sp. z o.o. Energija draugiška ekologijai Atitikties sertifikatas EB Procedūra atitinka Direktyvos 98/37/EB 8 str. 2 pastr. a) raidę Gamintojas: Fu-WI Spolka z ograniczoną odpowiedzialnoscią, Lenkija, Elbląg, Grochovska g. 5B. Atsakingai patvirtina, jog mašinos: Centrinio šildymo katilas FUWI granulinis, nominalios galios 9 kw 100kW, su automatizuotu kieto kuro padavimu (medienos granulės pellets) atitinka pagrindinius aukščiau nurodytos direktyvos reikalavimus. Nustatant atitikimą atsižvelgta į: Europos Parlamento ir Tarybos direktyvą 98/37/EB (1998 m. birželio 22 d.), Ūkio, darbo ir socialinės politikos ministro 2003 m. balandžio 10 d. įsakymą dėl pagrindinių reikalavimų mašinoms ir saugos elementams, Įstatymų žurnalas Nr. 91 poz. 858, 2003 m. gegužės 23 d., EN 303-5:1999, PN-EN 303-5:2002 Už šio sertifikato parengimą atsako: Gamintojas Tadeusz Furowicz bendrovės valdybos pirmininkas (parašas) Furowicz Tadeusz Įgaliotas atstovas Europos Sąjungai (parašas) Elbląg, 2011 m. sausio 24 d. Lenkija, Elbląg, Grochovska g. 5B Tel /55/ fax.: 0048 /55/ info@fuwi.pl

3 Turinys Įvadas Katilo paskirtis Katilo konstrukcija Katilo schema Katilo techniniai parametrai Katilo eksploatavimas PLEX jungties montavimas prie padavimo sistemos Katilo automatika (operatoriaus panelė) Katilo padėtis patalpoje katilinė Automatikos ir katilo elementų pajungimo schema Operatoriaus panelės pilnas meniu Katilo operatoriaus panelės aptarnavimas pagrindinis Katilo operatoriaus panelės aptarnavimas meniu supaprastintas Katilo operatoriaus panelės aptarnavimas laiko programa Katilo operatoriaus panelės aptarnavimas šildymas Katilo operatoriaus panelės aptarnavimas degiklis Katilo operatoriaus panelės aptarnavimas vanduo Katilo operatoriaus panelės aptarnavimas katilas Katilo operatoriaus panelės aptarnavimas rezervas Katilo operatoriaus panelės aptarnavimas nustatymai (data, laikas) Katilo operatoriaus panelės aptarnavimas signalų kodai Katilo operatoriaus panelės aptarnavimas saulės kolektoriai (solary) Katilo operatoriaus panelės aptarnavimas CAN sistemos išplėtimas Katilo instaliavimas Katilo degiklio nustatymas Katilo serviso slaptažodis Prieš iškviečiant servisą Katilinės patalpa Darbo saugos ir sveikatos sąlygos Garantijos sąlygos Garantinis lapas Pretenzijų lapas Degiklio užpildas vermikulitas Pirmo paleidimo ataskaita Užrašai Gerbiamieji, džiaugiamės matydami Jus savo klientų gretose. Dėkojame, jog įsigijote mūsų gaminį.

4 Įvadas Tik susipažinimas su aptarnavimo instrukcija ir laikymasis joje pateiktų nurodymų garantuos saugią, tinkamą ir ilgalaikę centrinių šildymo FUWI katilų eksploataciją. Vartotojai prieš katilų instaliavimą ir eksploatavimą privalo susipažinti su aptarnavimo instrukcija. Tai būtina saugaus ir tinkamo katilų eksploatavimo sąlyga. Šioje instrukcijoje pateiktų sąlygų nesilaikymas atleidžia katilų gamintoją nuo visų įsipareigojimų ir garantijų. FUWI granuliniai centrinio šildymo katilai - tai plieniniai vandens, žemos temperatūros katilai. Energetikos institutas Varšuvoje, Katilų ir šildymo įrangos bandymų laboratorija Lodzėje (Akreditavimo sertifikatas Nr. AB 087) atlikę FUWI katilų bandymus nustatė, jog šie katilai atitinka normos PN-EN 303-5:2012 sąlygas ir remiantis šia norma katilams buvo suteikta aukščiausia V šiluminio veiksmingumo ir CO 2 emisijos klasė. Tuo pat metu buvo patikrinta katilų automatikos atitikimas normos PN-EN :2002 sąlygoms. FUWI centrinio šildymo katilai neregistruojami ir jų nereikia priduoti Technikos priežiūros inspekcijai. Šioje instrukcijoje esantys techniniai parametrai, dėl nuolatinio gaminio tobulinimo gali būti be ankstinio įspėjimo pakeisti. Instrukcijoje panaudoti ženklai: Ženklas perspėja, jog įranga privalu naudotis laikantis atitinkamų saugumo sąlygų. Panaudotas instrukcijos tekste ženklas praneša apie labai svarbią informaciją, atkreipiančią dėmesį apie galimus pavojus katilo aptarnavimo ir darbo metu. Ženklas perspėja, jog šiuo ženklu pažymėtos vietos gali įkaisti iki aukštos temperatūros, todėl galima nudegti. Ženklas perspėja, jog šiuo ženklu pažymėtos vietos pasiekiamos ugniai ir karščiui privalu laikytis visų atsargumo priemonių, kad nekiltų gaisras. Ženklas perspėja, jog šiuo ženklu pažymėtose vietose galima susidurti su dirbančiais metaliniais elementais ( krumpliaratis, sraigtas). Kišdami prie šių elementų rankas galite jas sužaloti.

5 Ženklas draudžiantis atlikti kai kuriuos veiksmus esant tam tikroms sąlygoms ir atvejams. FUWI centrinio šildymo katilas - šildymo įranga turinti šiuolaikišką automatinę kietojo kuro granulių (Pellets) padavimo ir degimo sistemą. Šios instrukcijos neatsiejama dalimi yra IGNEO Slim automatikos gamintojo instrukcija, su kuria būtina susipažinti prieš FUWI granulinio katilo paleidimą. Katilo paskirtis FUWI plieniniai, su automatizuotu kietojo kuro (granulių) padavimu, šildymo katilai skirti centriniam šildymui ir šilto vandens ruošimui gyvenamose patalpose ( individualiuose namuose, daugiabučiuose, komercinėse, ūkinėse patalpose ir kituose pastatuose). FUWI katilams būdinga savybė šiuolaikiška automatizuota kietojo kuro granulių (Pellets), tai yra: medienos granulių Pellets (Ø6 mm - Ø 8 mm), agro granulių Pellets (Ø6 mm - Ø 8 mm), padavimo ir degimo technologija. Katilo darbo reguliatorius valdo ne tik patį katilą bet ir centrinio šildymo bei vandens šildymo sistemas. Įrangoje yra šilto vandens prioriteto funkcija, tai reiškia, jog katilas atlikdamas centrinio šildymo funkciją iš vandens rezervuaro per vandens temperatūros jutiklį gauna signalą apie nukritusią vandens temperatūrą. Tada išsijungia centrinio šildymo siurblys ir įsijungia šilto vandens rezervuaro siurblys. Pasiekus numatytą rezervuare vandens temperatūrą automatika išjungia vandens siurblį ir įjungia centrinio šildymo darbo ciklą. Privalu paminėti, jog vasaros metu galima šildyti tiktai vandenį, nejungiant centrinio šildymo darbo rėžimo. Aukščiausia katilo temperatūra 94 C Katilus galima instaliuoti atvirose centrinio šildymo sistemose su gravitacine arba priverstine vandens apytaka (siurbliukai), kai darbinis slėgis 2 Bar. Apsauga privalo atitikti PN-91/B atvirų šildymo sistemų apsauga normos reikalavimus. Taip pat galima instaliuoti uždarose sistemose PN-99/B su sąlyga, jog bus įmontuota papildoma, šilumos pertekliui paskirstyti įranga. Instaliavus katilą nesilaikant aukščiau išvardintų reikalavimų prarandama garantija.

6 Dėl katilo efektyvumo ir žemos dūmų temperatūros, kaminą apsaugoti įdėklu iš nerūdijančio plieno arba keramikos, kurių diametras ne mažesnis už dūmtraukio diametrą žr. lentelė 6 psl. Katilo konstrukcija Įvesdami į rinką FUWI granulinį šildymo katilą siūlome Jums šiuolaikišką kietojo kuro padavimo, degimo bei šilumos tarp patalpų ir vandens šildymo paskirstymo technologiją. Šioje įrangoje panaudotas degiklis ir techniniai sprendimai yra užpatentuoti RP Nr Šią įrangą instaliuoti privalo tik atitinkamos kvalifikacijos personalas, pagal visas technines normas bei galiojančius įstatymus. Be to būtina laikytis visų šioje instrukcijoje nurodytų saugumo, instaliavimo, vartojimo ir priežiūros reikalavimų. FUWI katilas tai stačiakampio formos, iš plieno pagamintas įrengimas, kurį sudaro degiklio dėžė, automatika bei kietojo kuro Pellets konteineris su automatizuotu kuro padavimo dozatoriumi. Katilo valdymo dalis (automatika) neatsiejama katilo dalis. Su valdymo instrukcija būtina susipažinti. Vandens blokas pagamintas iš plieninės skardos ( 4 mm ir 6 mm) bei besiūlių vamzdžių. Katilo izoliacija pagaminta iš mineralinės vilnos, padengtos išorine skarda (korpusas). Bloko viršutinėje dalyje yra šilumokaičio vamzdžiai, o apatinėje dalyje degimo kamera su degiklio dėže, pagaminta iš ugniai atsparaus ir chromo-nikelio plieno, su skylutėmis orui. Degiklio apačioje yra ketaus grotelės. Granulių degimo procesą kontroliuoja fotodiodas. Degiklyje yra instaliuotas reguliuojamas oro ventiliatorius bei elektrinis uždegimo elementas. Po degimo kamera yra pelenų dėžė. FUWI katilų eksploatavimo saugumą užtikrina kelių lygių apsaugos sistema, tai yra: apsauga nuo liepsnos patekimo į kuro konteinerį (dozatoriaus temperatūros jutiklis), apsauga nuo katilo perkaitimo (šiluminis išjungėjas), katilo temperatūros reguliatorius (temperatūros jutiklis) vandens temperatūros reguliatorius (vandens temperatūros jutiklis), išorinis katilo temperatūros reguliatorius (oro jutiklis), patalpų temperatūros reguliatorius (pasirinktinė versija). FUWI granulinio katilo schema

7 1. Katilo korpusas 2. Degimo kamera 3. Šilumokaičio vamzdžiai 4. Turbuliatoriai 5. Degiklio dėžė 6. Viršutinės durelės 7. Apatinės durelės (pelenų dėžė) 8. Dūmtraukis 9. Degiklio ventiliatorius 10. Elektrinis uždegimo elementas 11. Kuro rezervuaras 12. Elektros variklis 13. Tiektuvo vamzdis 14. Degiklio pagrindas (grotelės) 15. Pelenų dėžė 16. Valdymo pultas 17. Vandens temperatūros jutiklis 18. Šiluminis saugiklis 19. Fotodiodas 20. Karšto vandens ištekėjimo vamzdis 21. Grįžtamo vandens pajungimo vamzdis 22. Vandens išleidimo / papildymo vamzdis 23. Valymo rankena 24. PCV vamzdis (lankstus) 25. Sraigtinis tiektuvas 26. Mechaninis (rankinis) valymas

8 Katilo techniniai parametrai Mat. Katilo tipas vnt. Nominali katilo kw galia Minimali katilo kw 3,5 4,5 6,4 8,3 12,9 16,2 23,6 28,4 galia Šildomų patalpų plotas Katilo su kg konteineriu svoris Katilo ir konteinerio matmenys (pl./gylis/aukštis) m cm 64/76/ /85/ /85/ /85/ /110 / /110 / /110 / /110/ 155 Konteinerio talpa kg Dūmtraukio diametras cm x30 18x30 Aukštis nuo pagrindo iki dūmtraukio vidurio cm Darbinis slėgis Bar 2 Rekomenduojama kamino trauka MBa r 0,15-0,25 0,20-0,30 Katilo eksploatavimas Pripildžius konteinerį granulėmis ir valdymo pultu nustačius katilo temperatūrą, FUWI centrinio šildymo katilas yra pasiruošęs savarankiškam darbui. Katilas savarankiškai paima iš konteinerio granuliuotą kurą Pellets ir jį dozuoja į degiklį, automatiškai įdega, o vėliau pagal poreikį ( užduotos temperatūros pasiekimui arba palaikymui) dozuoja kitas kietojo kuro porcijas. Jūsų užduotis rankiniu būdu užpildyti granulėmis kuro konteinerį ir periodiškai išvalyti darbo metu atsiradusius nešvarumus. Yra galimybė prijungti papildomą kuro konteinerį, tačiau tam reikalingas papildomas granulių tiekimo įrengimas. Fotodiodas kontroliuoja automatinį granulių degimo procesą. Be to degiklyje yra įmontuotas reguliuojamas oro ventiliatorius ir elektrinis uždegimo elementas, automatiniam granulių įdegimui. Katilo eksploatavimas: Katilo eksploatavimo metu negalima užmiršti, kad degiklį ir degimo kamerą su pelėnų dėže reikia valyti, mažiausiai vieną kartą per savaitę bei kiekvieną kartą pildant kuro konteinerį.

9 Valymas tai pelenų ten esančių pelenų pašalinimas. Katilo viršuje esančios valymo rankenos pagalba išvalomi dūmų kanalai. Energingai keletą kartų patraukus rankeną į apačią nešvarumai nukrenta į degimo dėžę. Neužmirškite išvalyti taip pat šilumokaičio vamzdžių, esančių viršutinėje katilo dalyje bent kartą į mėnesį. Susikaupę ant vamzdžių nešvarumai šalinami plieninio šepečio pagalba. Po degimo kamera yra pelenų dėžė į kurią patenka pelenai sudegus granulėms. Pelenų dėžę nustūmėju bei kastuvėliu išvalyti periodiškai ne tik iš susikaupusių ten pelenų bet ir dulkių. Atlikdami visus valymo darbus: degiklio, pelenų dėžės, šilumokaičio vamzdžių, įsitikinkite, jog nėra atviros ugnies. PLEX jungties montavimas prie padavimo sistemos PLEX jungties (PCV vamzdis) prie kuro padavimo sistemos montavimas PCV vamzdis diametras 6 mm, ilgis 300 mm PCV vamzdžio FUWI granuliniame katile (katilo tipas tiektuvas) montavimas A) B) Katilo automatika (operatoriaus panelė) Katilo automatika dviejų modulių (standartas) įrengimas, kurį sudaro: 1. IGNEO SLIM valdymo pultas, esantis katilo priekinėje dalyje. Tai vartotojui matomas įrengimo elementas kartu su klaviatūra ir ekranu.

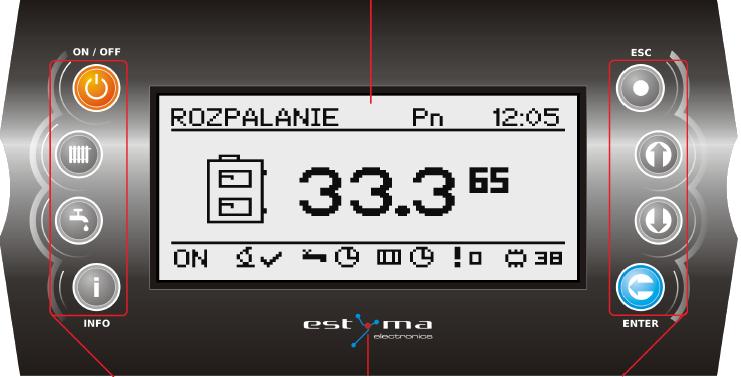

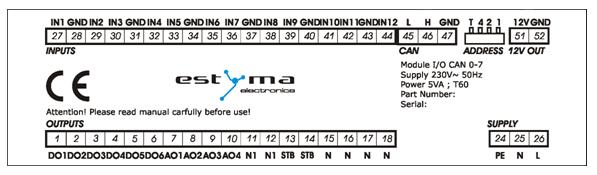

10 Ekranas Statuso diodas Mygtukai 2. CAN I/O modulis, esantis ant DIN lentelės, uždengtas skirstykla priekinėje katilo dalyje. Prie jo prijungti visi jutikliai bei valdymo pultas. Prie vykdomojo modulio būtina prijungti visus katilo darbui būtinus jutiklius bei vykdomuosius elementus standartinius bei pasirinktinius ( žr. psl. 10): IN1 katilo temperatūros jutiklis, IN2 tiektuvo temperatūros jutiklis, IN3 šilto vandens temperatūros jutiklis, IN4 centrinio šildymo temperatūros jutiklis (pasirinktina versija), IN5 patalpos temperatūros jutiklis (pasirinktina versija), IN11 išorės temperatūros jutiklis (pasirinktina versija), IN12 šviesos degimo dėžėje jutiklis, DO1 centrinio šildymo siurblys, DO2 centrinio šildymo maišytuvo atidarymas, DO3 centrinio šildymo maišytuvo uždarymas, DO4 šilto vandens siurblys, DO5 uždegėjas, DO6 šilumokaičio vamzdžių automatinis valymas (pasirinktina versija), AO1 ventiliatorius, STB katilo terminė apsauga,

11 AO3 tiektuvas. Modulio pajungimo schema žr. psl. 12 Statuso diodas: Lemputės spalva Pastoviai dega žalia Mirksi žalia Pastoviai dega oranžinė Mirksi oranžinė Pastoviai dega raudona Mirksi raudona Reikšmė Reguliatorius išjungtas Įjungtas reguliatorius, išjungtas degiklis Įjungtas reguliatorius, įjungtas degiklis Dirba degiklis Perspėjantis signalas patvirtinimui Aktyvus perspėjantis signalas Katilo padėtis patalpoje katilinė Vaizdas iš viršaus katilinės patalpos: vertės nurodytos milimetrais Vaizdas iš priekio ir šono katilinės patalpos: 1 įpūtimas 2 išpūtimas

12 3 trišakis su valytuvu 4 priešgaisrinė sistema Automatikos (modulio) pajungimo prie katilo elementų schema 1 centrinio šildymo siurblys 1 2 centrinio šildymo maišytuvo atidarymas 1 3 centrinio šildymo maišytuvo uždarymas 1 4 šilto vandens siurblys 1 5 uždegėjas 7 ventiliatorius

13 8 konteinerio tiektuvas Tiesioginis įrengimų pajungimas 1. Įėjimai: Simbolis Foto Tk Tpal Tcwu Tco CTP CTZ GND Paaiškinimas Šviesos jutiklis degiklyje Katilo temperatūros jutiklis Degiklio temperatūros jutiklis Šilto vandens temperatūros jutiklis Centrinio šildymo temperatūros jutiklis Kambario temperatūros jutiklis Išorės temperatūros jutiklis Elektronikos masė jutiklių pajungimui 2. Išėjimai: Simbolis ir aprašymas Paaiškinimas 1 pompa CO 1 Centrinio šildymo siurblys 2 otwieranie mieszacza CO 1 Centrinio šildymo maišytuvo atidarymas 3 zamykanie mieszacza CO 1 Centrinio šildymo maišytuvo uždarymas 4 pompa CWU 1 Šilto vandens siurblys 5 zapalarka Degiklio uždegėjas 7 dmuchawa Degiklio ventiliatorius 8 podajnik palnika Degiklio tiektuvas 9 podajnik zasobnika, przy drewnie dmuchawa Konteinerio tiektuvas arba kai kūrenama malkomis ventiliatorius STB Apsauga STB N Neutralus pastovus N1 Neutralus atskiriamas, pvz. per STB PE Apsauginis

14 Operatoriaus panelės pilnas meniu Katilo operatoriaus panelės aptarnavimas Katilo temperatūra nustatoma individualiai priklausomai nuo objekto kvadratūros arba vartotojo šilumos poreikio. Automatika yra neatsiejama granulinio FUWI katilo dalimi todėl prieš paleidimą būtina susipažinti su katilo darbo reguliatoriaus IGNEO Slim aptarnavimo instrukcija. Valdymo pultas mygtukai ir funkcijos:

15 Pagrindiniame ekrane ilgas nuspaudimas (> 3 sekundės) keičia reguliatoriaus stovį ON/OFF (įjungtas/ išjungtas). CO: greita prieiga prie pilno centrinio šildymo nustatymų konfigūravimo. CWU: greita prieiga prie pilno šilto vandens nustatymų konfigūravimo. INFO: rodo navigacinę informaciją bei reguliuojamų parametrų aprašymą. ESC: sugrįžimas į aukštesnį lygį meniu, atsisakymas pakeisto parametro. Meniu valdymas, nustatomo parametro vertės didinimas. Pagrindiniame ekrane įėjimas į paprastą meniu. Meniu valdymas, nustatomo parametro vertės mažinimas. Pagrindiniame ekrane įėjimas į paprastą meniu. ENTER: Įėjimas į meniu / Nustatomo parametro pakeistos vertės patvirtinimas. Įspėjamo signalo patvirtinimas. Montuojantis asmuo turi turėti techninės patirties. Sujungimai variniais laidais turi būti pritaikyti darbui prie +75 C temperatūros. Visi sujungimai privalo atitikti įrangos elektros instaliavimo schemą bei visus galiojančių teisinių aktų reikalavimus. Įrengimą prijungti prie atskiros elektros grandinės, turinčios reikiamą įtampos bei srovės skirtumų išjungėjus. Katilo operatoriaus panelės aptarnavimas Automatika yra neatsiejama granulinio FUWI katilo dalimi todėl prieš paleidimą būtina susipažinti su katilo darbo reguliatoriaus IGNEO Slim aptarnavimo instrukcija. Norint PALEISTI arba IŠJUNGTI katilo automatiką (valdymo pultas), reikia 3 sekundėms nuspausti mygtuką (ON/OFF/ESC):

16 Norint įeiti į pagrindinį meniu reikia nuspausti mygtuką ENTER: Pagrindinis meniu rodomas valdymo pulto ekrane Degimo dėžės statusas Savaitės diena Valanda Nustatyta temperatūra (katilo) Reguliatoriaus statusas ON įjungtas OFF išjungtas Degimo programa (įjungta/ išjungta) Pamatuota temperatūra (katilo) Objekto simbolis (katilas) Šilto vandens programa Procesoriaus temperatūra (laiko, pastovi, išjungta) Šildymo programa (laiko, pastovi, išjungta) Nepatvirtintų įspėjamųjų signalų skaičius PAGRINDINIS MENIU pirmyn arba atgal judame šias mygtukais: Norint įeiti į pomeniu reikia nuspausti mygtuką ENTER: Norint sugrįžti į aukštesnį lygį reikia nuspausti mygtuką ESC: Atskiros pomeniu pozicijos rodo aktualų konkretaus parametro stovį (vertę). Norint pakeisti parametrą reikia nuspausti mygtuką ENTER: tada mygtukais: didiname arba mažiname parametrų vertes. AUTOMATIKA turi du meniu: meniu paprastą ir meniu pagrindinį. Meniu pagrindinis leidžia pasiekti visas valdymo pulto funkcijas (stovio stebėjimas, nustatymų bei gamintojo nustatymų pakeitimas). Į pagrindinį meniu galime įeiti pagrindiniame ekrane nuspaudus mygtuką Enter. Pagrindinio meniu aprašymas žr. psl. 14.

17 Meniu paprastas leidžia greitai pasiekti pagrindines valdymo pulto funkcijas. Į paprastą meniu galime įeiti pagrindiniame ekrane nuspaudus mygtuką strėlytė į viršų arba strėlytė į apačią. Paprasto meniu aprašymas žr. skyrius 5. Į pagrindinį ekraną galima sugrįžti iš kiekvieno ekrano kelis kartus paspaudus mygtuką Esc. Paprasto Meniu ekranai aprašymas Rodo aktualią katilo temperatūrą (dideli skaičiai) bei nustatytą temperatūrą ( maži skaičiai). Paspaudę mygtuką ENTER pradedame katilo temperatūros nustatymus. Rodo aktualią šilto vandens temperatūrą (dideli skaičiai) bei nustatytą temperatūrą ( maži skaičiai). Paspaudę mygtuką ENTER pradedame šilto vandens temperatūros nustatymus. Meniu liečia grandinę nr. 1. Vienkartinis vandens šildymas nepriklausomai nuo programos. Meniu liečia grandinę nr. 1. Šilto vandens programa nr. 1 (Meniu liečia grandinę nr. 1): a) valandinė - nustatytomis laiko atkarpomis, b) pastovi nepriklausomai nuo laiko atkarpų, pastoviai palaikoma šilto vandens temperatūra, c) išjungta išjungiamas šildymas

18 Rodo aktualią patalpos nr. 1 temperatūrą (dideli skaičiai) bei nustatytą temperatūrą ( maži skaičiai). Paspaudę mygtuką ENTER pradedame patalpos temperatūros nustatymus. Meniu liečia grandinę nr. 1. Šildymo programa nr. 1 (Meniu liečia grandinę nr. 1): a) valandinė - nustatytomis laiko atkarpomis, b) pastovi nepriklausomai nuo laiko atkarpų, pastoviai palaikoma temperatūra, c) išjungta išjungiamas šildymas Leidimas dirbti degikliui. Įjungus leidimą dirbti degikliui reguliatorius valdo šildymo sistemą, tačiau neįjungia degiklio. Kuro tiektuvo iš konteinerio rankinis nustatymas. Funkcija naudinga kai pasibaigia konteineryje kuras. Kai konteineris pripildomas iš naujo reikia nustatyti funkciją kurą tiekti tol, kol kuras pradės byrėti iš degikliui tiekiančio vamzdžio. LAIKO PROGRAMA: Katilo reguliatoriuje yra instaliuotas laikrodis bei kalendorius. Todėl atskirų šildymo grandinės elementų darbą galima užprogramuoti pagal laiką ir savaitės dienas. Datos ir valandos nustatymai nedingsta nutrūkus elektros tiekimui, kadangi reguliatorius turi elementus, kuriuos privaloma keisti kas 2 metus. Komfortinė ir ekonominė temperatūros nustatomos meniu NASTAWY (nustatymai) ir gali būti skirtingos kiekvienai grandinei (pasirinktinė versija). Kad laiko programa būtų aktyvi reikia nustatyti laiko programą meniu NASTAWY (nustatymai). Katilo operatoriaus panelės aptarnavimas laiko programa Programavimas atliekamas kiekvienos grandinės ( pvz. šilto vandens, šildymo, atsargų) meniu kiekvienai grandinei atliekamas tokiu pat būdu.

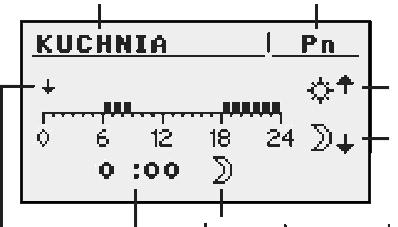

19 Savaitės dienos užprogramavimas - pavyzdys Grandinės pavadinimas Diena (VIRTUVĖ) Strėlytė į viršų nustato komfortinę temperatūrą Strėlytė į apačią nustato ekonominę temperatūrą pasirinkta temperatūra (ekonominė) aktualiai programuojama valanda Ekonominė temperatūra 00:00 iki 6:00 Komfortinė temperatūra 6:00 iki 9:00 Ekonominė temperatūra 9:00 iki 18:00 Komfortinė temperatūra 18:00 iki 24:00 Savaitės dienos pasirinkimas. Įėjus į meniu Laiko programa savaitės diena mirksi. Strėlyčių mygtukais reikia pasirinkti norimą savaitės dieną arba tiktai patikrinti programos nustatymus. Programavimas. Pasirinkus savaitės dieną ir patvirtinus mygtuku ENTER pradeda mirgėti aktualiai nustatomos valandos rodiklis, ši valanda yra rodoma, o šalia jos rodoma piktograma vaizduojanti aktualiai pasirinktą laiko zoną ( saulės simbolis reiškia komfortinę temperatūrą, mėnulio simbolis ekonominę temperatūrą). Norint pereiti prie kitos valandos reikia paspausti strėlytę į apačią (ekonominė temperatūra) arba strėlytę į viršų (komfortinė temperatūra). Užprogramavus visą dieną pagal savo pageidavimus reikia paspausti mygtuką ENTER. Patvirtinus (arba atšaukus) pakeitimus pradeda mirgėti svaitės diena. Šildymas: Katilo operatoriaus panelės aptarnavimas šildymas Leidžia pasirinkti centrinio šildymo grandies numerį. Grandis pasirenkama strėlytėmis

20 Leidžia stebėti centrinio šildymo sistemos stovį ( centrinio šildymo temperatūros jutiklis pasirinktinė versija). grandies numeris grandies pavadinimas pamatuota/ nustatyta patalpos temperatūra pamatuota/ nustatyta šilumokaičių temperatūra pamatuota išorės temperatūra vožtuvo darbo laikas [s] nustatyta temperatūra šaltiniui [ C] vožtuvo darbo signalinė lemputė siurblio darbo signalinė lemputė Nustatymai: Funkcija Temperatura komfortowa (komfortinė temperatūra) Program (programa) Temperatura ekonomiczna (ekonominė temperatūra) Aprašymas Nustatyta patalpos temperatūra šildymo metu. Programos: a) laiko nustatytomis atkarpomis, b) pastoviai nepriklausomai nuo laiko atkarpų palaikoma komfortinė temperatūra, c) išjungtas išjungiamas šildymas, d) ekonominė visą laiką patalpoje palaikoma ekonominė temperatūra Nustatyta patalpos temperatūra ne šildymo metu. Katilo operatoriaus panelės aptarnavimas šildymas Šildymas Servisas: Funkcija MAX Tzew pomp komf. Aprašymas Maksimali išorės temperatūra, kuria esant gali dirbti

21 siurblys komfortiškoje zonoje. MAX Tzew pomp ekon. Maksimali išorės temperatūra, kuria esant gali dirbti siurblys ekonominėje zonoje. MIN Tco pomp Minimali centrinio šildymo apskaičiuota temperatūra, kuria esant gali dirbti centrinio šildymo siurblys Zrodlo Nurodo centrinio šildymo grandies energijos šaltinį Temp.Maksymalna Maksimali apskaičiuojama centrinio šildymo temperatūra Czas mieszacza Maišytuvo atidarymo laikas Priorytet CWU Šilto vandens prioritetas centrinėje šildymo grandyje. Kai šildomas vanduo nedirba centrinio šildymo siurblys. Test pompy Nepriklausomai nuo kitų sąlygų paleidžia siurblį. Test mieszacz Nepriklausomai nuo kitų sąlygų paleidžia maišytuvą. Nazwa obwodu Suteikiamas centrinio šildymo grandies pavadinimas Temp.CO -20 C Šildymo kreivės taškas -20 C Temp.CO 0 C Šildymo kreivės taškas 0 C Temp.CO 10 C Šildymo kreivės taškas 10 C Wspolczynnik korekcji Nustatytos centinio šildymo temperatūros koregavimas pagal nustatytą temperatūrą patalpoje, kiekvienam 1 C. Pvz.: koregavimo rodiklis nustatytas ant 6 C, temperatūra patalpoje 20 C, o pamatuota patalpoje yra 20,5 C, tada apskaičiuojama centrinio šildymo temperatūra yra mažinama 3 C. Tryb pracy Nustato rankinį centrinio šildymo temperatūros nustatymo rėžimą centrinio šildymo temperatūra nustatoma rankiniu būdu, oro sąlygų centrinio šildymo temperatūra paskaičiuojama pagal šildymo kreivę. Tco zadana ręcznie Nustatyta rankiniu būdu centrinio šildymo temperatūra, kai nustatytas rankinis darbo rėžimas Czujnik pokojowy Nurodo ar sistemoje yra kambario jutiklis. Czujnik CO Nurodo ar sistemoje yra CO (centrinio šildymo) jutiklis. Stala pompa Taip siurblys dirba kai pasiekiama nustatyta patalpos temperatūra, mažinama apskaičiuota centrinio šildymo temperatūra (tiktai panaudojus centrinio šildymo bei kambario jutiklį). Ne kai pasiekiama nustatyta patalpos temperatūra siurblys išsijungia.

22 Katilo operatoriaus panelės aptarnavimas degiklis Degiklis: degiklio darbo stovis Padavimo laikas ventiliatoriaus galia Statusas Wylączony (Išjungtas) Czyszczenie (valymas) Rozpalanie (uždegimas) Rozžarzanie (Kaitinimas) Moc 1 (galingumas 1) Moc 2 (galingumas 2) Modulacja (modeliavimas) Wygaszanie (gesinimas) Stop tiektuvo temperatūra aktuali degiklio galia % pilnas degalų sunaudojimas aktualus degalų sunaudojimo lygis aktualus katilo stovis deguonies kiekis dūmuose (Lambda pasirinktinė versija) liepsnos ryškumas Aprašymas Degiklis nedirba. Leidimas dirbti išjungtas. Degiklio valymas stipria oro srove. Kuro uždegimas. Pirminio kuro kiekio padavimas, uždegėjo bei ventiliatoriaus aktyvavimas. Aptikus liepsną uždegimo fazėje papildomo kuro kiekio padavimas bei ventiliatoriaus galios padidinimas degimo sustiprinimui. Degiklis dirba 1 galingumu. Degiklis dirba 2 galingumu. Degiklis dirba modeliuojamu galingumu. Degimo gesinimas. Stabdomas degiklio tiekėjo bei ventiliatoriaus darbas tol kol išnyksta liepsna. Degiklis nedirba tačiau yra leidimas jo darbui. Numatyta katilo temperatūra pasiekta. Išjungus reguliatorių, priklausomai nuo ankstesnio jo stovio, degiklis gali dar dirbti (gesinimas) nereikėtų nutraukti. Jeigu įrengimas bus atjungtas nuo elektros tinklo reikia išlaukti kol pasibaigs gesinimo procesas, kol degiklio statusas bus išjungtas. Įrengimus testuoti meniu PALNIK (degiklis) galima tiktai tada kai yra išjungtas reguliatorius OFF Katilo operatoriaus panelės aptarnavimas degiklis Degiklis - nustatymai: Funkcija Aprašymas

23 Podaj paliwo (duok kurą) Praca palnika (degiklio darbas) Typ paliwa (kuro rūšis) Aktyvuoja kuro tiektuvą nepriklausomai nuo kitų funkcijų. Leidimas degikliui dirbti. Nurodoma naudojamo kuro rūšis Degiklis servisas: Funkcija Powietrze MIN (moc 20%) Aprašymas Minimalus oro kiekis kai degiklio galingumas 20% arba 1 galingumas. Powietrze MAX (moc 100%) Maksimalus oro kiekis kai degiklio galingumas 100% arba 2 galingumas. Podawanie MAX (moc 100%) Maksimalus kuro padavimo laikas kai galingumas 100% arba 2 galingumas, kiekvienai 20 sekundžių. Moc MIN Minimalus degiklio galingumas. Moc MAX Maksimalus degiklio galingumas. Typ modulacji Degiklio darbo tipas, moduliuojamas galingumas (Fuzzy Logic2) arba du galingumo laipsniai (šuolinis). Prog foto Šviesumo lygis degiklyje, kurį peržengus reguliatorius nusprendžia, jog yra liepsna. Test zapalarka* Įjungia uždegėjus testavimui. Test podajnik palnik* Įjungia degiklio tiektuvą testavimui. Test podajnik zasobnik* Įjungia konteinerio tiektuvą testavimui. Test dmuchawa* Įjungia ventiliatorių testavimui. Ilosc paliwa test Konteinerio tiektuvo paduodamo kuro kiekis dirbant nepertraukiamai per 1 valandą. Wart.opalowa paliwa Naudojamo kuro degimo efektyvumas (kwh/kg). Sterowanie Lambda Nurodo ar reguliatorius turi įvertinti valdymo procese deguonies kiekį iš Lambda zondo. Tlen moc MIN (20%) Nustatytas deguonies kiekis esant minimaliam degiklio galingumui 20%. Tlen moc MAX (100%) Nustatytas deguonies kiekis esant maksimaliam degiklio galingumui 100%. Katilo operatoriaus panelės aptarnavimas vanduo

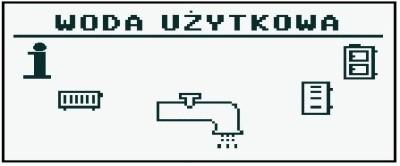

24 Vanduo: Leidžia pasirinkti šilto vandens grandies numerį Leidžia stebėti šilto vandens sistemos stovį: grandies numeris grandies pavadinimas pamatuota / nustatyta vandens temperatūra nustatyta šaltinio temperatūra [0 C] siurblio darbo signalinė lemputė Šiltas vanduo nustatymai: Funkcija Temp. komfortowa (komfortinė temperatūra) Program (programa) Zagrzej teraz (pašildyk dabar) Histereza Temp. ekonomiczna (ekonominė temperatūra) Aprašymas Nustatyta vandens temperatūra šildymo metu. a) laiko nustatytomis atkarpomis, b) pastoviai nepriklausomai nuo laiko atkarpų palaikoma komfortinė temperatūra, c) išjungtas išjungiamas šildymas. Vieną kartą pašildo vandenį iki komfortinės temperatūros nepriklausomai nuo programos. Vertė kuria gali sumažti šilto vandens temperatūra. Nustatyta šilto vandens temperatūra ne šildymo metu. Šiltas vanduo servisas: Funkcija Delta zrodla (šaltiniai) Zrodlo Aprašymas Šaltinio temperatūros padidėjimas lyginant su nustatyta vandens temperatūra šildymo metu. Nurodo šilto vandens grandies energijos šaltinį

25 Temp.Maksymalna Delta MIN temp. Test pompy (siurblio testas) Nazwa obwodu (grandies pavadinimas) Maksimali šilto vandens temperatūra Minimalus temperatūros skirtumas tarp šaltinio ir šilto vandens, prie kurios gali dirbti siurbliai. Paleidžia siurblio testavimą Suteikia šilto vandens grandies pavadinimą Katilo operatoriaus panelės aptarnavimas šildymas Katilas: darbo rėžimas valandų skaičius vidutinis galingumas katilo temperatūra degiklio galingumas % Grafike pavaizduota katilo temperatūra ir degiklio galingumas. Valandų skaičius parodo, prieš kiek valandų nuo šios akimirkos katilas išsaugojo darbo rėžimo parametrus. Per visą ekraną rodoma 2 valandų statistika. Ekranus perjungiame mygtukais į viršų arba į apačią. Katilas nustatymai: Funkcija Tem. zadana kotla Aprašymas Katilo šildymo elemento temperatūra, kurią palaikys reguliatorius. Meniu aktyvus tiktai prie pastovaus darbo rėžimo. Katilas servisas: Funkcija Temp.MIN pomp Darbo rėžimas Histereza Aprašymas Temperatūra, kurią pasiekus reguliatorius gali įjungti siurblius. Katilo darbo rėžimas: a) auto temperatūra nustatoma automatiškai, b) pastovus temperatūra palaikoma pastoviai Katilo temperatūra turi sumažėti tiek, kad būtų paleistas degiklis.

26 MIN temp. powrotu Czas mieszacza powr. Test pompy kotlowej Nurodo grįžtamo maišytuvo atsidarymo laiką. Paleidžia katilo siurblį nepriklausomai nuo kitų sąlygų. Test mieszacz powrot Paleidžia grįžtamo maišytuvo siurblį nepriklausomai nuo kitų sąlygų. Operatoriaus panelės aptarnavimas Laiko programa Rezervas pasirinktinė versija: siurblio darbo signalinė lemputė temp. rezervas viršus/ nustatyta temp. temp. rezervas apačia/ nustatyta temp. rezervo darbo rėžimas šaltinio norima temperatūra grįžtamoji temperatūra Rezervas nustatymai: Funkcija Temp. zadana gorna Temp. zadana dol Program Aprašymas Esant žemesnei temperatūrai viršutinėje rezervo dalyje prasideda krovimo procesas. Esant aukštesnei temperatūrai apatinėje rezervo dalyje baigiamas krovimo procesas. Pastoviai rezervas kraunamas nepriklausomai nuo laiko atkarpos rezervas kraunamas tiktai nurodytomis laiko atkarpomis. Atkarpos nustatomos meniu: laiko programa ; Išjungtas rezervo krovimas išjungtas Rezervas servisas: Funkcija Minimalna temp. pomp Aprašymas Minimali temperatūra rezervo viršutinėje dalyje, kuriai esant gali dirbti centrinio šildymo siurbliai.

27 Automatyczna temp. gora Nurodo ar viršutinė rezervo temperatūra (minimali) nustatoma rankiniu ar automatiniu būdu. Automatiškai remiantis kitų šaltinių energijos poreikiu iš rezervo. Info: Naudinga vartotojui informacija apie įrengimą, tame tarpe apie valdymo pulto programinė versija. Katilo operatoriaus panelės aptarnavimas nustatymai Nustatymai: 1. Data ir laikas: Šio meniu pagalba nustatomas valdymo pulte laikas ir data. 2. Kalba: Šio meniu pagalba pasirenkama valdymo pulto kalba. 3. Signalas buzzer: Nustatome ar valdymo pultas turi pranešti apie pavojingus atvejus garsiniu signalu. 4. Modulių konfigūravimas: Skirtas CAN tinklo sistemos konfigūravimui. Meniu reikia pažymėti, kurie moduliai yra prijungti prie tinklo. Išplėstinių modulių ( pasirinktinė versija) sutrumpintas aprašymas. Modulis Aprašymas Modulis nr. 0 3 šildymo grandys nr. 2, 3, 4. Išorinės temperatūros jutiklis. Modulis nr. 1 3 šildymo grandys nr.5, 6, 7. Modulis nr. 2 3 šildymo grandys nr.8, 9, 10. Modulis nr. 3 3 šildymo grandys nr. 11, 12, 13. Modulis nr. 4 3 šildymo grandys nr. 14, 15, 16. Modulis nr. 5 Rezervas. Solary. Šiltas vanduo nr. 2. Grįžtamas temperatūros jutiklis.

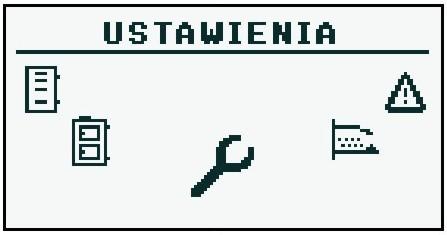

28 Modulis nr. 6 Modulis nr. 7 Modulis Lambda Nenaudojamas. Nenaudojamas. Zondo Lambda modulis. Katilo operatoriaus panelės aptarnavimas nustatymai 5. Sistemos konfigūravimai: Šildymo (hidraulinės) sistemos konfigūravimas nustatymų galimybė priklauso nuo instaliuotų išplėstinių modulių skaičiaus. Atsiminkite. Visų pirma suderinti reikia modulius. Funkcija Aprašymas Liczba obwodow CO Centrinio šildymo grandžių šildymo sistemoje skaičius Liczba obwodow CWU Vandens šildymo grandžių šildymo sistemoje skaičius Liczba buforow Rezervų šildymo sistemoje skaičius Czujnik t.zewnętrznej Parodo ar sistemoje yra išorės temperatūros jutiklis (modulis 0) Czujnik t.powrotu Parodo ar sistemoje yra grįžimo temperatūros jutiklis (modulis 5) Solary Parodo ar sistemoje yra saulės kolektoriai 6. Gamykliniai nustatymai: Funkcija leidžia atstatyti reguliatoriaus gamyklinis parametrus. 7. Įspėjamieji signalai: Sugrąžinti bus visi gamykliniai nustatymai, tai gali sukelti sistemos darbo nesklandumus. Sugrąžinus visus gamyklinius nustatymus gali reikėti iš naujo nustatyti reguliatoriaus darbą. Šiame meniu pateikiama istorija maksimaliai dvidešimties įspėjamųjų signalų valdymo pulto darbo metu. Signalų kodų reikšmės pateiktos žemiau lentelėje.

29 Katilo operatoriaus panelės aptarnavimas nustatymai Signalų kodai: Kodas Trumpas aprašymas Paaiškinimai 1 Perkaitęs procesorius Perkaito valdymo pulto procesorius. Galima priežastis netinkama pulto instaliavimo vieta. 2 Nėra ugnies/kuro Valdymo pultas nustatė, kad degiklyje nėra liepsnos. Galima priežastis pasibaigė kuras arba užgeso liepsna. 3 Perkaito tiektuvas Tiektuvo temperatūra pasiekė maksimalią 45 C vertę. 4 Katilo jutiklio trumpas sujungimas Pultas nustatė katilo temperatūros jutiklio trumpą sujungimą. Galima priežastis sugedęs jutiklis arba jungtis. 5 Katilo jutiklio nutrūkimas Pultas nustatė, kad katilo temperatūros jutiklis nutrūko. Galima priežastis sugedęs jutiklis arba jungtis. 6 Degiklio jutiklio trumpas sujungimas Pultas nustatė degiklio temperatūros jutiklio trumpą sujungimą. Galima priežastis sugedęs jutiklis arba jungtis. 7 Katilo jutiklio nutrūkimas Pultas nustatė, kad degiklio temperatūros jutiklis nutrūko. Galima priežastis sugedęs jutiklis arba jungtis. 8 Perkaitęs katilas Katilo temperatūra viršijo maksimalią vertę. 9 Procesoriaus nustatymai (reset) 10 STB 11 Komunikacija su moduliu 0 12 Komunikacija su moduliu 1 13 Komunikacija su moduliu 2 14 Komunikacija su moduliu 3 15 Komunikacija su moduliu 4 16 Komunikacija su moduliu 5 17 Komunikacija su moduliu 6 18 Komunikacija su moduliu 7 19 Šilto vandens jutiklio trumpas sujungimas 20 Šilto vandens jutiklio nutrūkimas 21 Patalpų jutiklio trumpas sujungimas Galimai sugedo valdymo pultas. Galėjo nukristi srovės tiekimas/

30 22 Patalpų jutiklio nutrūkimas 23 Gesintuvo klaida Po gesinimo proceso galima liepsna degiklyje. 24 Komunikacija su moduliu Blogas pajungimas arba nėra modulio Lambda Lambda 25 Perkaitę saulės kolektoriai 26 Užšalę saulės kolektoriai Modulių kodai žr. automatikos instrukcija Katilo operatoriaus panelės aptarnavimas Saulės kolektoriai (solary) pasirinktinė versija: kolektorių darbo stovis kolektorių temperatūra T1 siurblio darbo įspėjamoji lemputė šiuo metu tiekiama galia skysčio srautas kolektorių temperatūra T2 kolektorių temperatūra T3 Saulės kolektoriai nustatymai: Funkcija Delta zalączenia (įjungimo) Delta wylączenia (išjungimo) Aprašymas Temperatūrų skirtumas tarp kolektoriaus ir šildomo vandens, reikalingas kolektorių siurblio paleidimui. Temperatūrų skirtumas tarp kolektoriaus ir šildomo vandens, reikalingas kolektorių siurblio išjungimui. Saulės kolektoriai servisas: Funkcija Schemat (schema) Przeplyw (skysčio srautas) [l/min] Cieplo plynu (skysčio temperatūra) Aprašymas Nurodo saulės kolektorių instaliacijos rūšį. Skysčio srautas per kolektorius siurblio darbo metu. Parametras reikalingas kolektorių galingumui apskaičiuoti. Reikiama panaudoto kolektorių skysčio temperatūra

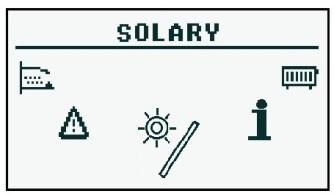

31 nurodyta kj/(kg* C) Tem.max wody Maksimali šildomo vandens temperatūra T.alarm kolektorow MAX Maksimali kolektorių temperatūra, peržengus aktyvuojama apsaugos programa bei generuojamas įspėjamasis signalas. T.alarm kolektorow MIN Minimali kolektorių temperatūra, peržengus aktyvuojama apsaugos programa bei generuojamas įspėjamasis signalas. Test pompy solarnej (kolektorių siurblio testavimas) Paleidžia kolektorių siurblį nepriklausomai nuo kitų nustatymų. Valdymo pulto aptarnavimas CAN sistemos išplėtimas CAN sistemos išplėtimas pasirinktinė versija Reguliatorius turi plačią CAN sistemą komunikacijai su moduliais. Pritaikę CAN sistemą galime pasinaudoti Lambda zondu, o įdiegę papildomus išplėstinius modulius I/O galime visoje sistemoje instaliuoti: - iki 16 šildymo grandžių, - 2 šilto vandens ruošimo grandis, - šilumos kaupimo rezervuarą (rezervas), - saulės kolektorių sistemą (solary). CAN sistemą prijungti laikantis žemiau pateiktų nurodymų. L linija LOW (balta) H linija HIGH (ruda) GND masė (pilka) Prie CAN sistemos jungtis laidu LiYCY 2x0,25. Tik toks laidas užtikrins įrengimų gerą darbą. Jungimo schema pateikta brėžinyje žemiau. Prijungdami išplėstinius modulius turime atsiminti apie laikmačio instaliavimo vietą. Jis turėtų būti instaliuotas tiktai prie paskutinio sistemoje modulio, net jeigu tai tik vienas modulis. Sujungę viską privalome sukonfigūruoti visų modulių nustatymus. Tai atliekame sužymėdami visus prijungtus prie tinklo modulius. Daugiau informacijos apie atskirų modulių konfigūravimą žr. sk bei išplėstinio modulio I/O instrukcijoje.

32 Kai užbaisime modulių konfigūravimą belieka pakeisti sistemos nustatymus. Meniu skirtas šildymo sistemos konfigūravimui, o nustatymų galimybė priklauso nuo instaliuotų išplėstinių modulių skaičiaus. Lentelė su funkcijų aprašymu žr. psl. 28. Sistemos schema žr. psl. 32. Katilo instaliavimas Visi katilai privalo turėti apsaugą nuo per žemos vandens temperatūros, grįžtančios iš sistemos į katilą. Geriausias sprendimas pritaikyti bypassą. Toks sprendimas užtikrins rekomenduojamą grįžtančio vandens temperatūrą. Paveikslėlis vaizduoja bypass sprendimą. Katilo prijungimas prie kamino. Rekomenduojame katilo dūmtraukį prie kamino pajungti vamzdžiu arba alkūne, kuriose būtų valymo anga. Taip palengvinsime katilo nuo dūmtraukio pusės bei jungiančio katilą su kaminu vamzdžio valymą. Vamzdžių su valymo anga pavyzdžiai. Kamino vamzdis nuo pastato viršaus turi būti atitolęs mažiausiai 0,5 m. Taip pat rekomenduojame pritaikyti priešgaisrinę apsaugos sistemą. Katilinėje turi būti gera oro ventiliacija taip užtikrinsime veiksmingą

33 katilo darbą. Katilo degiklio nustatymas Labai svarbus geram FUWI katilo funkcionavimui elementas reikiami katilo automatikos nustatymai (valdymo pultas) pomeniu: PALNIK (degiklis): 1. Padavimas: Svarbus katilo darbo veiksmas kuro padavimas. Tiekimo ir stovėjimo ciklas 20 sekundžių. Mes turime nustatyti tiktai kuro padavimo laiką. Tai atliekame remdamiesi lentele nr. 1 ( žr. psl. 33), tačiau galime keisti ± 1 iki 2 sekundžių ribose. Tai priklauso nuo energetinio poreikio šildomam objektui. 2. Ventiliatorius: Čia antras labai svarbus katilo darbui veiksnys. Nuo jo priklauso maksimalus kuro energijos panaudojimas bei ekologinis degimas. Ventiliatoriaus galia nustatoma individualiai, priklausomai nuo daugelio išorinių veiksnių, įtakojančių kamino trauką. Ventiliatoriaus galią reikia nustatyti individualiai kiekvienam katilui, pradedant nuo 30 (didinant arba mažinant). Šį veiksmą atlikti kai katilo temperatūra mažiausiai C, tada nustatymas bus veiksmingiausias. Kai pritaikomas Lambda zondas, ventiliatoriaus galingumas nustatomas automatiškai, didinant arba mažinant oro padavimą. Lentelė nr. 1 Katilo galingumas [kw] Tiekimas MAX (galia 100 %) 3,7 4,8 7 8,2 9,5 14,3 7,5 13,3 14,1 3. Katilo automatikoje yra degiklio galingumo moduliavimo funkcija. Ši funkcija aktyvuojama, kai katilas pasiekia vartotojo nustatytą temperatūrą (pvz. 60 C) ir pradeda mažinti degiklio galingumą ( lygiagrečiai moduliuodama ventiliatoriaus ir kuro tiekimo parametrus). Moduliavimo funkcija mažins degiklio galingumą tol, kol pasieks temperatūrą 5 C aukštesnę, o pasiekus šią temperatūrą katilas uždaro kuro tiekimą ir išdegina turimą degimo dėžėje kurą bei automatiškai išsijungia arba pradeda didinti degiklio galingumą kai temperatūra nukrenta. Kadangi būtina kurą pilnai išdeginti ir išvalyti degimo dėžę, katilas periodiškai turėtų išsijungti. 4. Katilo automatikoje yra Gamyklinių nustatymų funkcija. Ši funkcija leidžia atstatyti Gamintojo nustatymus, kuriuos vartotojas arba serviso darbuotojas buvo pakeitęs. Katilo serviso slaptažodis Servisui prieinami parametrai apsaugoti slaptažodžiu. Įrašius reikalingą slaptažodį prieiga atblokuojama. Prieiga užblokuojama po 10 minučių, kai nustojami spaudyti mygtukai.

34 Serviso slaptažodis tai meniu Kociol/nastawy (katilas/nustatymai) nustatyta katilo temperatūra bei 3 raidės EST. Pavyzdys: Nustatyta katilo temperatūra = 60 C Slaptažodis:60EST Dėmesio: Serviso meniu skirtas tiktai atitinkamos kvalifikacijos specialistams. Pakeitimai gali įtakoti sistemos darbą. Funkcijų aprašymas. Minimali siurblių darbo temperatūra Minimali siurblių darbo temperatūra 50 C Parametras lemiantis katilo minimalią temperatūrą, kuriai esant gali būti aktyvuojami siurbliai. FUWI granulinio katilo degiklio darbas Uždegėjo darbas [min] 2 Uždegėjo pirminio kaitinimo laikas Maksimalus uždegimo laikas [min] 3 Maksimalus uždegimo laikas, ventiliatorius kartu su uždengėju dirba uždegimo galingumu. Liepsnos kontrolė. Startinis kuro padavimas 35 Nustato per kiek laiko bus paduodamas reikalingas uždegimui kuras. Foto riba 10 Kai degiklio šviesumas peržengia nurodytą vertę automatika įvertina tai kaip liepsnos buvimą. Prieš iškviečiant servisą Primename, jog nepagrįstai iškvietus serviso darbuotojus, klientas dengia visas atvykimo ir serviso darbuotojų darbo sąnaudas. Prieš iškviesdami serviso darbuotojus susipažinkite su žemiau pateiktais, dažniausiai pasitaikančiais katilo darbo trukdžiais: Katilo darbo trukdžių požymiai Užblokuotas kuro tiektuvas Trukdžių šalinimo būdai *patikrinkite elektros jungtis tarp katilo ir tiektuvo, *jeigu tiektuvas užblokuotas plaktuku keletą kartų

35 Mirgantis pulto ekranas: Brak ognia lub opalu ( nėra ugnies arba kuro) Nastąpilo przegrzanie podajnika (perkaito tiektuvas), tai yra apsinešė katilas suduokite per visą tiektuvo vamzdžio ilgį, *patikrinkite ar neužstrigo kuras pylimo angoje jeigu taip išvalykite. Patikrinkite ar konteineryje yra kuro, kadangi galėjo užsiblokuoti tiektuvas. Tokiu atveju elgtis kaip nurodyta instrukcijoje - Užblokuotas kuro tiektuvas. Atidarykite viršutinį katilo dangtį, ištraukite dūmų rankeną ir apvalaus metalinio šepečio pagalba išvalykite šilumokaičio vamzdžius. Taip pat išvalykite apatinę katilo dalį (degimo dėžė) bei pelenų dėžę. Patikrinkite kamino trauką. Katilinės patalpa Patalpa, kurioje bus instaliuota FUWI įranga turi būti skirta tiktai tam tikslui, atitikti galiojančių techninių normų ir teisinių aktų reikalavimus bei turėti ventiliacines angas ir oro kameras. Kietojo kuro katilinės turi atitikti PN-87/B Kietojo kuro katilinės normos reikalavimus. Katilinės patalpos, remiantis šia norma, privalo atitikti šiuos reikalavimus: 1. Katilas turi būti atskirtoje patalpoje, jeigu įmanoma šildomų patalpų centre; 2. Patalpa, kurioje yra katilas turi būti dirbtinis apšvietimas, rekomenduotinas taip pat ir natūralus apšvietimas; 3. Katilo atstumas nuo katilinės patalpos skiriamųjų dalių turi toks, jog būtų galima laisvai prieiti prie katilo jo valymo ir konservavimo metu; 4. Katilinės aukštis mažiausiai 2,2 mm, o esamuose pastatuose leistinas aukštis mažiausiai 1,9 m jeigu garantuojamas reikiamas ventiliavimas (įpūtimas išpūtimas); 5. Oro įpūtimo anga privalo būti neuždaryta, skerspjūvis min. 200 cm 2 su išėjimu iki 1,0 m virš grindų lygio; 6. Išpūtimo ventiliacija pagaminta iš nedegių medžiagų, skerspjūvis min. 14 cm x 14 cm, su įpūtimo anga prie katilinės lubų. Ventiliacinis kanalas turi būti iškeltas virš stogo, netoli kamino. 7. Kuro sandėlis turi būti netoli katilinės, geriausiai atskiroje patalpoje. Sandėlio patalpos plotas turėtų būti toks, kad galima būtų užtikrinti kuro kiekį visam šildymo sezonui.

36 Katilo nugaros atstumas nuo sienos negali būti mažesnis kaip 0,7 m, katilo šono ne mažesnis kaip 1,0 m, o katilo priekio ne mažiau kaip 2,0 m. Prie ventiliavimo kanalo netvirtinti jokių uždarymo prietaisų. Blogi dūmų kanalai ir kaminai arba neatitinkantys reikalingų dydžių (žr. lentelė 6 psl.) gali sukelti kondensavimo problemas arba neigiamai įtakoti degimo parametrus. Darbo saugos ir sveikatos sąlygos 1. Katilas turi būti instaliuotas laikantis priešgaisrinio saugumo reikalavimų dėl kietojo kuro šilumos šaltinių montuojamų patalpose PN-87/B Patalpose, kuriose instaliuotas katilas, draudžiama sandėliuoti degias medžiagas. Katilo uždegimui draudžiama naudoti kitokias nei numatyta aptarnavimo instrukcijoje medžiagas. 3. Ant grįžtamųjų iš centrinio šildymo sistemos vamzdžių draudžiama instaliuoti bent kokius vožtuvus. 4. Rozetė, prie kurios prijungta katilo valdymo sistema, privalo būti su įžeminimu. 5. Centrinio šildymo sistema turi būti su išsiplėtimo indu pagal PN-91/B normos reikalavimus. Katilas taip pat gali dirbti ir uždarose sistemose, su sąlyga, jog bus instaliuota papildoma įranga šilumos pertekliaus nuvedimui arba bus instaliuota apytakos sistemos skirstykla pagal PN-99/B normos reikalavimus. 6. Katilo po šildymo sezono išjungimas tai mygtuko išjungti paspaudimas tada nutraukiamas katilo ir valdymo sistemos darbas. Tada galima pradėti katilo valymo darbus. 7. Pilnas katilo išjungimas elektros tiekimo atžvilgiu kištuko iš rozetės ištraukimas. Neleistina ir draudžiama katilui dirbant pildyti šildymo sistemos skystį, ypač kai katilas labai įkaitęs gali sugesti arba skilti vandens blokas. Prieš valant šilumokaičio vamzdžius nuimkite viršutinę degiklio dangą (vermikulito plokštė). Garantijos sąlygos Garantijos laikas skaičiuojamas nuo pardavimo datos ir trunka atitinkamai 60 ir 12 mėnesių. Garantija suteikiama:

37 - katilo vandens blokui 60 mėnesių, - įrangos ir elementų: mechaninių, elektros, elektroninių, veiksmingumui 12 mėnesių. Katilo garantija patvirtinama pardavėjo antspaudu, pardavimo data bei parašu, taip pat nusiųsta Gamintojui reikiamai užpildyta, pasirašyta katilo pirmojo paleidimo darbui ataskaita. Gamintojas garantinį remontą įpareigotas atlikti per 14 dienų nuo vartotojo pranešimo apie reikalingą katilui remontą gavimo dienos. Pirkėjas savo teisių susijusių su garantiniu aptarnavimu gali reikalauti tiktai tada, jeigu Gamintojas nepašalint įsipareigojimų numatytų garantiniame aptarnavime. Vienintelis dokumentas įgalinantis vartotoją atlikti nemokamą garantinį remontą garantinis lapas. Garantinis lapas negalioja be pardavėjo antspaudo, datos ir parašo bei Gamintojo antspaudo, datos ir parašo. Garantinio lapo pametimo atveju už mokestį išduodama jo kopija. Garantija netenka galios, kai įranga montuojama ir naudojamos apsaugos, neatitinkančios galiojančių normų ir įstatyminių aktų reikalavimų: PN-91/B-02413, PN-99/B Reklamacijas teikti Gamintojo adresu, užpildžius reklamacijų (pretenzijų) lapą, su pardavėjo antspaudu žr. aptarnavimo instrukcija. Jeigu reklamacija pasirodys nepagrįsta, sąnaudas susijusias su gamintojo atstovo atvykimu dengia pretenziją teikiantis asmuo. Prieš valant šilumokaičio vamzdžius nuimkite viršutinę degiklio dangą (vermikulito plokštė). Kuro uždegėjas, ketaus grotelės esančios degimo dėžės dugne neįtraukiami į garantinį aptarnavimą. Gamintojo garantija prarandama dėl įvairių atliktų katilo rekonstrukcijų, tobulinimų, konstrukcinių pakeitimų. Katilo montavimą ir paleidimą privalo atlikti asmuo turintis atitinkamą šiai sričiai kvalifikaciją. Šamoto plokštė, ugniai atspari skarda bei vermikulito plokštė - neįtraukiami į garantinį aptarnavimą.

38

39 Garantinis lapas Nr.... / FUWI granulinis Centrinio šildymo katilas Grochowska g. 5 b Elbląg tel fax Katilo galia: 12 kw, 17 kw, 24 kw, 33 kw, 44 kw, 55 kw, 80 kw, 100 kw Pagaminimo data:... /... / Pardavimo data:... /... / Gamyklinis numeris: parduodančio asmens antspaudas ir parašas gamintojo antspaudas ir parašas

40 Reklamacijų (Pretenzijų) lapas nr... FUWI granulinis Centrinio šildymo katilas Gamyklinis numeris:... Pagaminimo data:... Nustatyti defektai, trūkumai: Reklamaciją (pretenziją) teikiantis asmuo: Adresas: Telefono numeris: vartotojo parašas

41 Vermikulitas Vermikulitas naudojamas katiluose nuo 9 kw iki 33 kw. Plokščių išdėstymas pateikiamas piešiniuose žemiau. Vermikulito plokštės ir degiklio priekis: Degiklio šonas ir viršus: Jeigu neturime vermikulito galime naudoti keramiką, tai yra šamoto plokštes.

42 Pirmo paleidimo ataskaita Partneris servisas:... g firmos antspaudas Paleidimo data: Katilo galia (kw): Katilo savininko varas ir pavardė... Adresas... Kontaktinis telefonas Katilo gamyklinis nr.... /.../... Katilo nustatymai: Katilas: Katilo darbo rėžimas:... Nustatyta katilo temp.... Katilo histerezė:... Šildymo grandis: C.š. sumažinimas:... C.š. kreivė:... C.š. nukreipimas:... Vanduo: Nustatyta temp.... Š.v. prioritetas:... Š.v. histerezė:... Š.v. katilas:... Degiklis: Galia:... Ventiliatoriaus koregavimas:... Ventiliatorius Degimas:... Nustatytas deguonis:... Kuras:... Padavimo pauzė [min]:... Pardavimo darbas [min]:... Min.siurblio temp.... Serviso rėžimas: Uždegėjas [min]:... Ugnies bandymas [min]:... Pirminis padavimas[s]:... Tsignalas tiektuvo:... Tsignalas katilo:... Tmin katilo:... C.š. prastova:... C.š. darbas:... Siurblių įsijungimas:... Tmin sugrįžimas:... Tmax c.š. maišyklės:... Lambda:... Foto diodo riba:... Tiekimas [s] 1:... Ventiliatorius1:... Tiekimas [s] 2:... Ventiliatorius 2: Gaminio garantinio lapo numeris įtrauktas į servisą.

43 Pirmo paleidimo ataskaita Reikalavimų katilinei sąrašas: - ventiliacija ( įpūtimas, išpūtimas) - 0,5 m kaminas virš stogo / priešgaisrinė signalizacija - baipas prie katilo (šiltas grįžimas) - saugos vožtuvas 1,5 Atliktų veiksmų sąrašas: - įrengimo sudėties patikrinimas - aptarnavimo instrukcija su garantiniu lapu - katilo savininko supažindinimas su garantijos sąlygomis - pirmas katilo paleidimas - katilo darbo patikrinimas paleidimo metu - katilo savininko supažindinimas su įrengimo aptarnavimu - katilo savininko supažindinimas su įrengimo valymu ir - eksploatacija PATVIRTINU, KAD AUŠČIAU IŠVARDINTI VEIKSMAI BUVO ATLIKTI. Netinkama eksploatacija, tai yra šilumokaičio vamzdelių ir dūmtraukio valymas, gali sumažinti pralaidumą, dėl ko gali perdegti PCV vamzdelis, jungiantis tiektuvą su degikliu data ir serviso darbuotojo parašas data ir katilo savininko parašas

44 Užrašai Užrašai

45 FU-WI Sp. z o.o. Grochowska g. 5 b Elbląg tel. +48 /55/ fax. +48 /55/ info@fuwi.pl serwis@fuwi.pl
