TEMAT : BRANŻA: STADIUM : INWESTOR : PROJEKTOWAŁ : OPRACOWAŁ : KIER. PRACOWNI : PRZEBUDOWA ULICY ZBOŻOWEJ W DZIELNICY KROMOŁÓW W ZAWIERCIU

Transkrypt

1 PRZEDSIĘBIORSTWO PROJEKTOWO - USŁUGOWE BUDREMEX ZAWIERCIE UL. GÓRNOŚLĄSKA 4 BIURO: ZAWIERCIE UL. GÓRNOŚLĄSKA 4 tel./fax (3) TEMAT : PRZEBUDOWA ULICY ZBOŻOWEJ W DZIELNICY KROMOŁÓW W ZAWIERCIU BRANŻA: ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY INWESTOR : GMINA ZAWIERCIE ULICA LEŚNA ZAWIERCIE PROJEKTOWAŁ : mgr inż. Andrzej ROSIKOŃ upr. nr 37/69 OPRACOWAŁ : Łukasz SZCZEPAŃSKI KIER. PRACOWNI : inż. Władysław ŻYWCZOK Zawiercie, marzec 0 r. EGZ. NR 5

2 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy ZAWARTOŚĆ OPRACOWANIA I. Część opisowa :. Strona tytułowa.. Zawartość opracowania. 3.. Klauzula, 3.. Oświadczenie projektanta. 4. Opis techniczny. 4.. Dane ogólne, 4.. Podstawa opracowania, 4.3. Cel i zakres opracowania, 4.4. Położenie, 4.5. Stan istniejący, 4.6. Stan projektowany, 4.7. Uwagi i zalecenia dla wykonawcy. II. Część rysunkowa :. Orientacja skala : Istniejące oznakowanie rys. nr skala : Projektowane oznakowanie - E T A P rys. nr skala : Projektowane oznakowanie - E T A P rys. nr 3 skala : 500 Przedsiębiorstwo Projektowo - Usługowe BUDREMEX w Zawierciu

3 K L A U Z U L A Przedsiębiorstwo Projektowo - Usługowe BUDREMEX stwierdza, że opracowanie projektowe pn.: Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu" Stadium: projekt budowlano - wykonawczy Branża: organizacja ruchu na czas prowadzenia robót jest kompletne z punktu widzenia celu jakiemu ma służyć, sporządzone prawidłowo, zgodnie z wymaganiami ustawy prawo budowlane, przepisami oraz zasadami wiedzy technicznej i może być skierowane do realizacji. Realizacja projektu po upływie 4 miesięcy od daty przekazania Zamawiającemu, wymagać będzie aktualizacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych do wymagań aktualnych Polskich Norm i innych przepisów oraz aktualnych warunków wykonawstwa i dostaw. Zawiercie, marzec 0 r.

4 OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany oświadczam że opracowanie projektowe pn: Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu" Stadium: projekt budowlano - wykonawczy Branża: organizacja ruchu na czas prowadzenia robót jest kompletne z punktu widzenia celu jakiemu ma służyć, sporządzone prawidłowo, zgodnie z wymaganiami ustawy prawo budowlane, przepisami oraz zasadami wiedzy technicznej i może być skierowane do realizacji. Projektant Zawiercie, marzec 0 r.

5 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża - CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy 4. OPIS TECHNICZNY. 4.. DANE OGÓLNE. TEMAT: Opracowanie projektu budowlano - wykonawczego dla zadania pn : Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu. INWESTOR: Gmina Zawiercie ul. Leśna Zawiercie PRACOWNIA PROJEKTOWA: PPU Budremex w Zawierciu ul. Górnośląska 4 tel/fax Zawiercie 4.. PODSTAWA OPRACOWANIA. Niniejsze opracowanie projektowe wykonane zostało na podstawie : 4... Zlecenia i umowy na opracowanie projektu budowlano - wykonawczego dla zadania pn: Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Mapy sytuacyjno - wysokościowej w skali :500 zaktualizowanej do celów projektowych na zlecenie Zamawiającego przez Biuro Usług Geodezyjnych "GONPOL" Pilica, Złożeniec 74, geodeta uprawniony Henryk Bakalarz świadectwo nr Inwentaryzacji istniejącego oznakowania pionowego, Szczegółowych warunków technicznych dla znaków pionowych i warunków ich umieszczania na drogach Szczegółowych warunków technicznych dla znaków poziomych i warunków ich umieszczania na drogach Szczegółowych warunków technicznych dla urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Rozporządzenia Ministra Infrastruktury z dnia 3 września 003r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem ( Dz. U. Nr 77, poz.79). Przedsiębiorstwo Projektowo Usługowe BUDREMEX - Zawiercie

6 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża - CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy 4.3. CEL I ZAKRES OPRACOWANIA. Celem opracowania jest wykonanie projektu organizacji ruchu na czas prowadzenia robót związanych z przebudową ulicy Zbożowej w dzielnicy Kromołów w Zawierciu w zakresie nawierzchni jezdni, chodników, opaski, zjazdów na posesję i zjazdu,publicznego oraz budową kanalizacji deszczowej POŁOŻENIE. Przedmiotowa droga ulicy Zbożowej położona jest w Zawierciu w dzielnicy Kromołów stanowi drogę gminną i należy ona do dróg VII klasy technicznej tj. dojazdowych "D" stanowiących dojazd do poszczególnych zlokalizowanych przy nich posesji, oraz niezagospodarowanych działek. Ulica Zbożowa odgałęzia się od ulicy Żniwnej, poprzez którą łączy się z ulicą Siewierską (DK 78) i dalej z centrum Zawiercia. Teren, na którym jest ona zlokalizowana jest terenem mało zróżnicowanym wysokościowo, a istniejące pochylenia wahają się od 0,5 do 4,0 % STAN ISTNIEJĄCY Istniejące uzbrojenie drogi. Istniejące uzbrojenie pod i nad ziemne stanowią : - sieć wodociągowa z przyłączami, - sieć kanalizacji sanitarnej z przyłączami, - sieć teletechniczna ( w rejonie skrzyżowania w ulicy Żniwnej ), - sieć energetyczna ( w rejonie skrzyżowania w ulicy Żniwnej ), - sieć gazowa z przyłączami, - napowietrzna linia teletechniczna, - napowietrzna linia n.n. i oświetlenia ulicznego Geometria ulicy. Przedmiotowa droga na odcinku stanowiącym przedmiot opracowania przebiega zasadniczo środkiem pasa drogowego Profil ulicy. Niweleta drogi posiada nachylenia o różnych kierunkach ( jest pofałdowana ), a istniejące pochylenia wahają się od 0,5 % do 4,0 %. Istniejące zróżnicowanie wysokościowe jest niewielkie i wynosi od 37, mnpm do 373,6 mnpm. Przedsiębiorstwo Projektowo Usługowe BUDREMEX - Zawiercie

7 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża - CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy PARAMETRY DROGI GMINNEJ ULICY ZBOŻOWEJ Zagospodarowanie pasa drogowego : Jezdnia : szerokość 4,00-7,00 m o nawierzchni żwirowej utwardzonej, Pas zieleni : szerokości,00-5,00 m ( do ogrodzenia ), Parametry ruchowe drogi gminnej ulicy Zbożowej : Natężenie ruchu : małe natężenie ruchu kołowego i pieszego, ( KR ) Organizacja ruchu: ruch dwukierunkowy, Ograniczenie prędkości: 50 km/h "w terenie zabudowanym" Funkcja: droga gminna, Klasa techniczna drogi: VII klasa - dojazdowa "D", Zagosp. terenów przyległych: budynki mieszkalne, niezabudowane działki, lasy Stan nawierzchni jezdni: bardzo zły, Pochylenie poprzeczne jezdni: nieokreślone. Oznakowanie istniejące przedstawiono na rys. nr. ( Istniejące oznakowanie ) 4.6. STAN PROJEKTOWANY. Dla wykonania robót związanych z przebudową ulicy Zbożowej wraz z budową kanalizacji deszczowej przewidziano: całkowite zajęcie jezdni ( pasa drogowego ) ulicy Zbożowej, zapewnienie przejazdu awaryjnego dla pojazdów specjalnych przez całą dobę, zapewnienie ciągłości dojazdu do posesji, zapewnienie ciągłości dojść do istniejących budynków. Przyjęto założenie, że zasadnicze roboty związane z przebudową ulicy Zbożowej zostaną wykonane w dwóch etapach, a prace prowadzone będą zgodnie z zasadą "pod górę" dla zapewnienia płynnego odwodnienia wybudowanego odcinka ulicy. Przedsiębiorstwo Projektowo Usługowe BUDREMEX - Zawiercie

8 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża - CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy W związku z powyższym zaproponowano podział na następujące etapy : ETAP Całkowite zamknięcie odcinka ulicy Zbożowej z możliwością dojazdu mieszkańców posesji znajdujących się w obrębie ulicy Zbożowej budowa jezdni, chodników, opaski, zjazdów na posesję i zjazdu publicznego oraz ustawienie proj. oznakowania w zakresie od HM 4 + 5,00 do HM +,00 oraz kanalizacji deszczowej w zakresie od studni D9 do studni D4 ( rys. nr ), ETAP Całkowite zamknięcie odcinka ulicy Zbożowej z możliwością dojazdu mieszkańców posesji znajdujących się w obrębie ulicy Zbożowej budowa jezdni, chodników, opaski, zjazdów na posesję oraz ustawienie proj. oznakowania w zakresie od HM 0, +,00 do HM 0 oraz kanalizacji deszczowej w zakresie od studni D0 do studni D0 ( rys. nr 3 ). Sposób oznakowania miejsca prowadzonych robót przedstawiono na rys. nr i 3. ( projektowane oznakowanie ). Zaproponowane oznakowanie jest dostosowane do występujących potoków ruchu pieszego i kołowego UWAGI I ZALECENIA DLA WYKONAWCY : W warunkach niedostatecznej widoczności, w celu ostrzeżenia kierujących pojazdami o występujących przeszkodach na drodze, stosować na zaporach drogowych światła ostrzegawcze. W trakcie prowadzenia robót należy zapewnić możliwość dojazdów i dojść, w tym szczególnie dla służb ratowniczych i komunalnych, do posesji oraz obiektów objętych frontem robót (o terminie i zakresie robót powiadomić użytkowników poszczególnych budynków i posesji objętych zakresem prowadzonych prac). Przedsiębiorstwo Projektowo Usługowe BUDREMEX - Zawiercie

9 Przebudowa ulicy Zbożowej w dzielnicy Kromołów w Zawierciu Branża - CZASOWA ORGANIZACJA RUCHU Projekt budowlano - wykonawczy Wykonawca prowadzący roboty w pasie drogowym zobowiązany jest do utrzymania w należytym stanie środków technicznych użytych do oznakowania i zabezpieczenia miejsca robót ( oznakowanie i zabezpieczenie miejsca robót prowadzonych w pasie drogowym musi zapewniać bezpieczeństwo uczestnikom ruchu drogowego oraz osobom wykonującym roboty). Miejsce prowadzonych robót należy oznakować i zabezpieczyć zgodnie z zatwierdzonym projektem organizacji ruchu na czas prowadzenia robót. Natychmiast po zakończeniu robót należy przystosować pas drogowy do prowadzenia ruchu kołowego i pieszego. Dla zajęcia pasa drogowego należy: - uzyskać u Zarządcy drogi pisemne zezwolenie na wejście w teren, uzgadniając termin i okres wykonywania robót. - następnie należy wykonać i ustawić oznakowanie w miejscach określonych projektem. Oznakowanie to do czasu jego odbioru i dokonania wspólnie z Zarządcą drogi sprawdzenia prawidłowości ustawienia projektowanego oznakowania winno być zasłonięte. Za oznakowanie na placu budowy odpowiada kierownik budowy. Przedsiębiorstwo Projektowo Usługowe BUDREMEX - Zawiercie

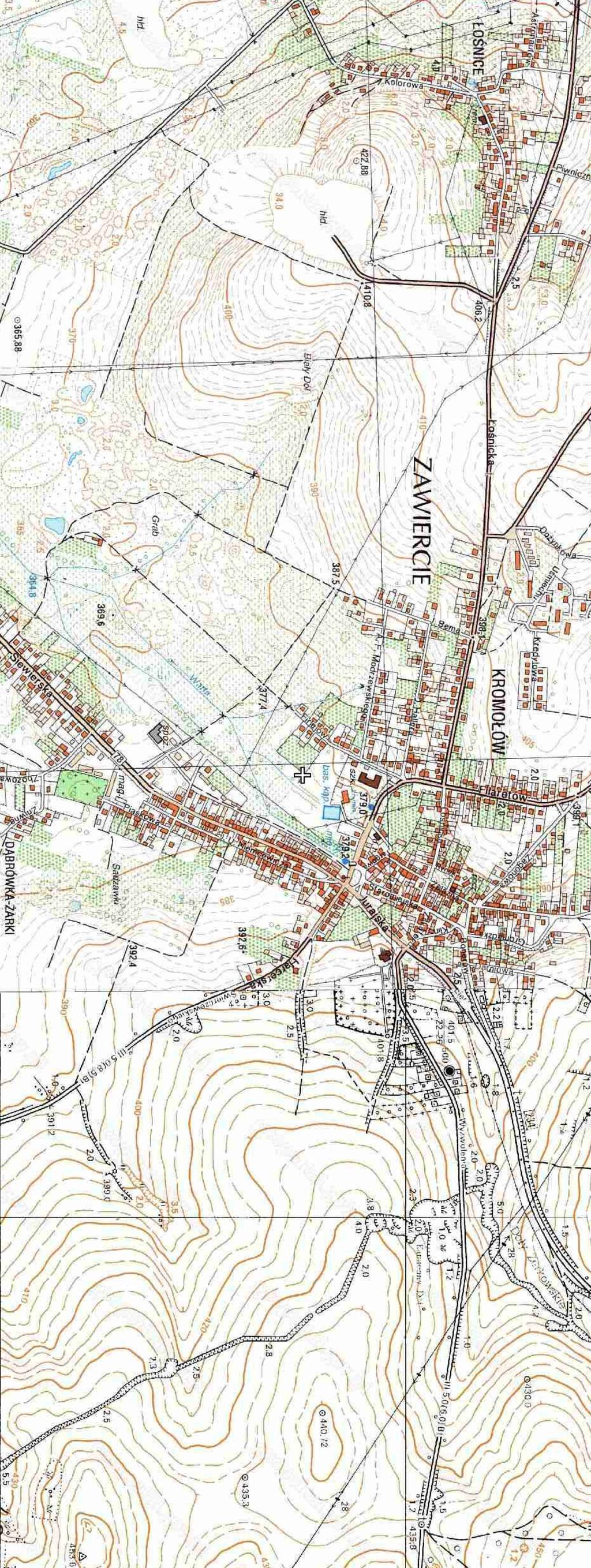

10 M. ZAWIERCIE ORIENTACJA GM. ORODZIENIEC 000 m 800 m 800 m 700 m 600 m 500 m 400 m 300 m 00 m 00 m SKALA : M. ZAWIERCIE

11 G3035S Ulica Żniwna - droga dojazdowa odcinek podporządkowany względem ulicy Zbożowej oraz początkowego odcinka ulicy Żniwnej PARAMETRY RUCHOWE ULICY ZBOŻOWEJ Numer drogi gminnej - G30335S Organizacja ruchu - ruch dwukierunkowy Klasa techniczna drogi - VII klasa "D" ( dojazdowa ) Funkcja - droga gminna Dopuszczalna prędkość - 50 km/h "w terenie zabudowanym" Natężenie ruchu - małe natężenie ruchu kołowego, małe pieszego SKALA : 500 WYKAZ ISTNIEJĄCEGO OZNAKOWANIA Ulica Żniwna - droga dojazdowa podporządkowana względem ulicy Siewierskiej ( DK 78 ) Ul. Zbożowa D - 4a Istn. G30335S Ulica Zbożowa - droga dojazdowa z pierwszeństwem przejazdu BRAK ISTNIEJĄCEGO OZNAKOWANIA NA DALSZYM ODCINKU ULICY ZBOŻOWEJ OZNAKOWANIE PIONOWE Lp Symbol Ilość szt. G3035S Gruntowa droga lokalna podporządkowana względem ulicy Zbożowej oraz Żniwnej OZNACZENIA : D - 4a grupa wielkości "średnie" (S) S U M A Kierunek : Ulica Siewierska ( do DK 78 ) LOKALIZACJA OBIEKTU : POWIAT : Zawierciański GMINA : Zawiercie MIASTO : Zawiercie DZIELNICA : Kromołów ULICA : Zbożowa Istn. A - 7 STAN ISTNIEJĄCY ISTNIEJĄCE OZNAKOWANIE PIONOWE ( BEZ ZMIAN ) BRAK ISTNIEJĄCEGO OZNAKOWANIA POZIOMEGO ORAZ U.B.R.D. NA ODCINKU OBJĘTYM NINIEJSZYM PODKŁADEM MAPOWYM PRZEDSIĘBIORSTWO PROJEKTOWO - USŁUGOWE " BUDREMEX " w ZAWIERCIU Zawiercie ul. Górnośląska 4 tel. / fax (3) budremex@interia.pl INWESTOR GMINA ZAWIERCIE ZAWIERCIE UL. LEŚNA Um. Nr /0 z dn..0.0r. Uprawnienia Podpis Zadanie inwestycyjne : '' Projektował mgr inż. A. Rosikoń 37 / 69 '' Opracował Ł. Szczepański '' BUDREMEX Kierownik pracowni inż. W. Żywczok PRZEBUDOWA ULICY ZBOŻOWEJ W DZIELNICY KROMOŁÓW W ZAWIERCIU BRANŻA : ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY Nazwa rysunku : ISTNIEJĄCE OZNAKOWANIE Skala :500 Nr rys.

12 U W A G A : NALEŻY ZACHOWAĆ NAST. ODLEGŁOŚCI OZNAKOWANIA : A min. 60,0 m od frontu robót U - 0b - max.,00 m od frontu robót WYKAZ PROJEKTOWANEGO OZNAKOWANIA NA CZAS PROWADZENIA ROBÓT - ETAP A - 4 proj. proj. U - 0b G30335S proj. tabl. proj. B - PRZEJAZD MIN.,75 M OBSZAR ROBÓT Ulica Zbożowa - droga dojazdowa z pierwszeństwem przejazdu U W A G A : W trakcie prowadzenia robót należy : zapewnić ciągłość dojazdu do posesji zapewnić ciągłość dojść do istn. budynków zapewnić przejazd awaryjny dla pojazdów specjalnych przez całą dobę OBSZAR ROBÓT Ul. Zbożowa OBSZAR ROBÓT Gruntowa droga dojazdowa podporządkowana względem ulicy Zbożowej PRZEJAZD MIN.,75 M proj. B - proj. tabl. proj. U - 0b SKALA : 500 OZNAKOWANIE PIONOWE U.B.R.D. LOKALIZACJA OBIEKTU : OZNACZENIA : Lp Symbol Ilość szt. A - 4 grupa wielkości "duże" (D) B - grupa wielkości "duże" (D) 3 Tabliczka S U M A 5 Lp Symbol Ilość szt. U - 0b szer.,75m S U M A POWIAT : Zawierciański GMINA : Zawiercie MIASTO : Zawiercie DZIELNICA : Kromołów ULICA : Zbożowa Proj. A - 7 STAN PROJEKTOWANY I ISTNIEJĄCY PROJEKTOWANE OZNAKOWANIE NA CZAS PROWADZENIA ROBÓT BRAK ISTNIEJĄCEGO OZNAKOWANIA NA ODCINKU OBJĘTYM NINIEJSZYM ETAPEM PRZEDSIĘBIORSTWO PROJEKTOWO - USŁUGOWE " BUDREMEX " w ZAWIERCIU Zawiercie ul. Górnośląska 4 tel. / fax (3) budremex@interia.pl INWESTOR GMINA ZAWIERCIE ZAWIERCIE UL. LEŚNA Um. Nr /0 z dn..0.0r. Uprawnienia Podpis Zadanie inwestycyjne : '' Projektował mgr inż. A. Rosikoń 37 / 69 '' Opracował Ł. Szczepański '' BUDREMEX Kierownik pracowni inż. W. Żywczok PRZEBUDOWA ULICY ZBOŻOWEJ W DZIELNICY KROMOŁÓW W ZAWIERCIU BRANŻA : ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY Nazwa rysunku : Skala :500 Nr rys. PROJEKTOWANE OZNAKOWANIE - ETAP

13 U W A G A : W trakcie prowadzenia robót należy : proj. B - proj. A - 4 PRZEJAZD MIN.,75 M Ulica Żniwna - droga dojazdowa odcinek podporządkowany względem ulicy Zbożowej oraz początkowego odcinka ulicy Żniwnej zapewnić ciągłość dojazdu do posesji zapewnić ciągłość dojść do istn. budynków zapewnić przejazd awaryjny dla pojazdów specjalnych przez całą dobę PRZEJAZD MIN.,75 M proj. A - 4 SKALA : 500 WYKAZ PROJEKTOWANEGO OZNAKOWANIA NA CZAS PROWADZENIA ROBÓT - ETAP Ulica Żniwna - droga dojazdowa podporządkowana względem ulicy Siewierskiej ( DK 78 ) OBSZAR ROBÓT D - 4a Istn. Ul. Zbożowa OBSZAR ROBÓT OBSZAR ROBÓT G30335S Ulica Zbożowa - droga dojazdowa z pierwszeństwem przejazdu OZNAKOWANIE PIONOWE Lp Symbol Ilość szt. A - 4 grupa wielkości "duże" (D) B - grupa wielkości "duże" (D) 3 Tabliczka 4 B - grupa wielkości "duże" (D) 3 S U M A 8 U.B.R.D. Lp Symbol Ilość szt. U - 0b szer.,75m S U M A Kierunek : Ulica Siewierska ( do DK 78 ) G3035S proj. A - 4 proj. U - 0b proj. tabl. proj. B - Gruntowa droga lokalna podporządkowana względem ulicy Zbożowej oraz Żniwnej LOKALIZACJA OBIEKTU : POWIAT : Zawierciański GMINA : Zawiercie MIASTO : Zawiercie DZIELNICA : Kromołów ULICA : Zbożowa U W A G A : NALEŻY ZACHOWAĆ NAST. ODLEGŁOŚCI OZNAKOWANIA : A min. 60,0 m od frontu robót B - - min. 40,0 m od frontu robót U - 0b - max.,00 m od frontu robót Proj. A - 7 Istn. A - 7 proj. B - proj. tabl. proj. U - 0b OZNACZENIA : STAN PROJEKTOWANY I ISTNIEJĄCY PROJEKTOWANE OZNAKOWANIE NA CZAS PROWADZENIA ROBÓT ISTNIEJĄCE OZNAKOWANIE PIONOWE ( BEZ ZMIAN ) PRZEDSIĘBIORSTWO PROJEKTOWO - USŁUGOWE " BUDREMEX " w ZAWIERCIU Zawiercie ul. Górnośląska 4 tel. / fax (3) budremex@interia.pl INWESTOR GMINA ZAWIERCIE ZAWIERCIE UL. LEŚNA Um. Nr /0 z dn..0.0r. Uprawnienia Podpis Zadanie inwestycyjne : '' Projektował mgr inż. A. Rosikoń 37 / 69 '' Opracował Ł. Szczepański '' BUDREMEX Kierownik pracowni inż. W. Żywczok PRZEBUDOWA ULICY ZBOŻOWEJ W DZIELNICY KROMOŁÓW W ZAWIERCIU BRANŻA : ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY Nazwa rysunku : Skala :500 Nr rys. 3 PROJEKTOWANE OZNAKOWANIE - ETAP
