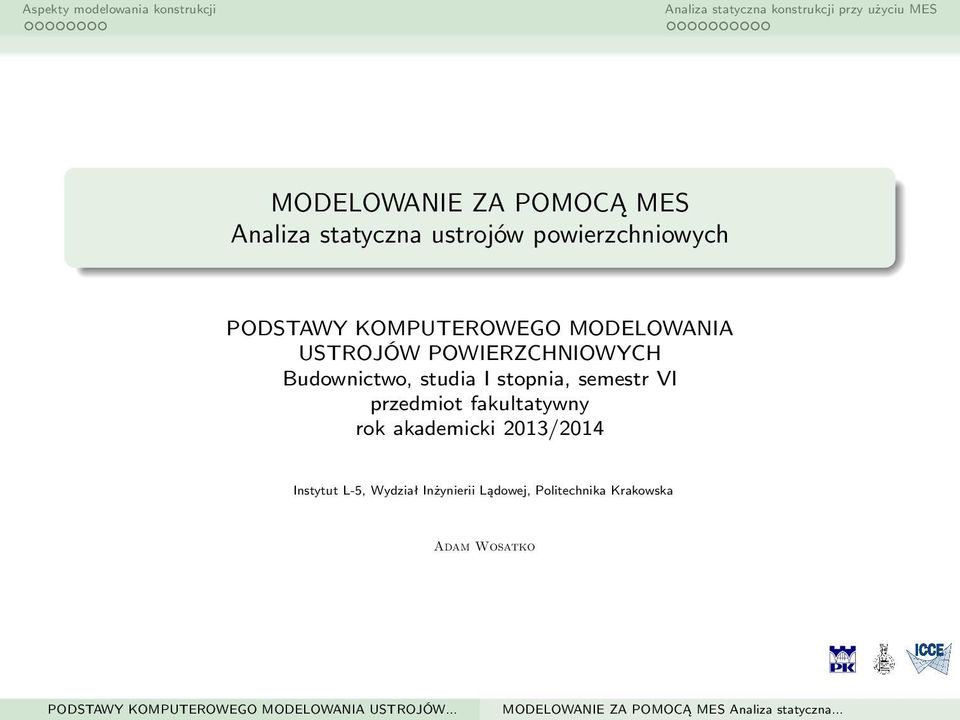

1 MODELOWANIE ZA POMOCĄ MES Analiza statyczna ustrojów powierzchniowych PODSTAWY KOMPUTEROWEGO MODELOWANIA USTROJÓW POWIERZCHNIOWYCH Budownictwo, studia I stopnia, semestr VI przedmiot fakultatywny rok akademicki 2013/2014 Instytut L-5, Wydział Inżynierii Lądowej, Politechnika Krakowska Adam Wosatko

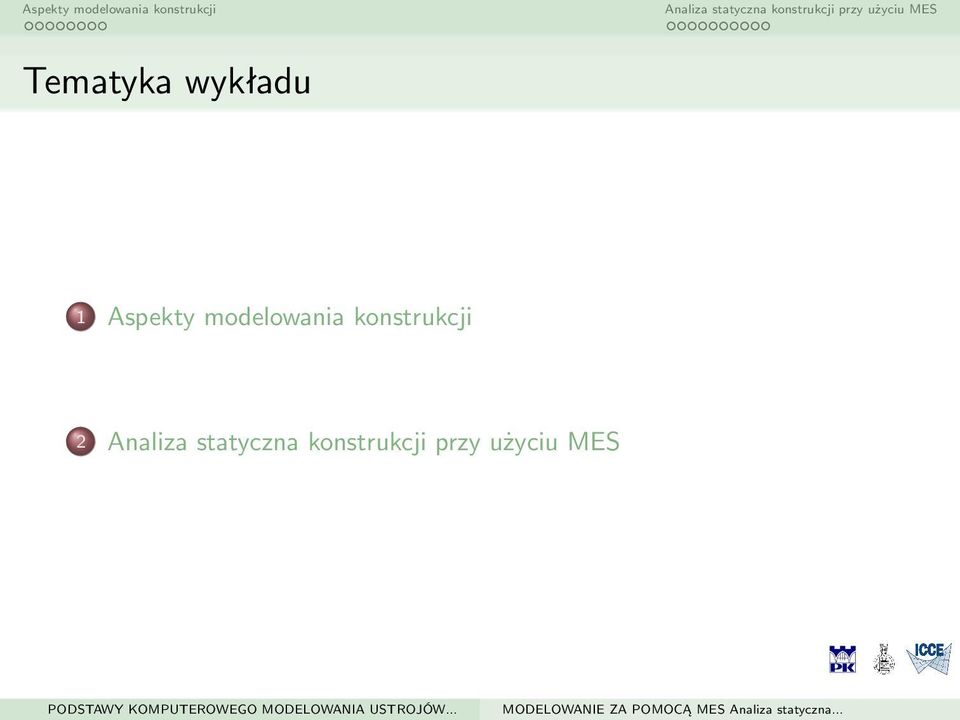

2 Tematyka wykładu 1 Aspekty modelowania konstrukcji 2

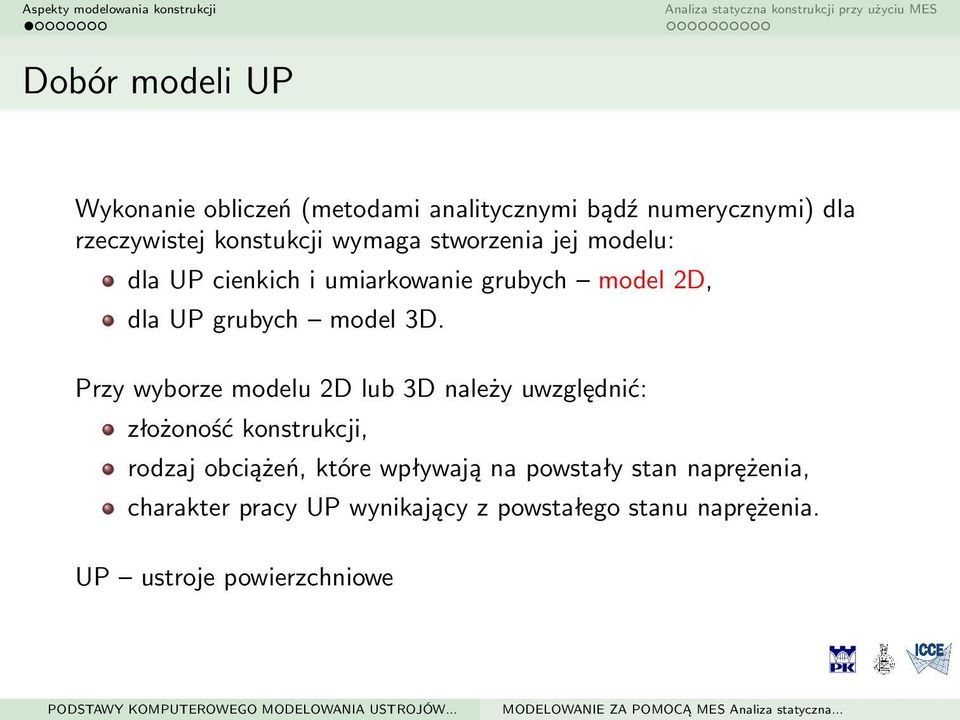

3 Dobór modeli UP Wykonanie obliczeń (metodami analitycznymi bądź numerycznymi) dla rzeczywistej konstukcji wymaga stworzenia jej modelu: dla UP cienkich i umiarkowanie grubych model 2D, dla UP grubych model 3D. Przy wyborze modelu 2D lub 3D należy uwzględnić: złożoność konstrukcji, rodzaj obciążeń, które wpływają na powstały stan naprężenia, charakter pracy UP wynikający z powstałego stanu naprężenia. UP ustroje powierzchniowe

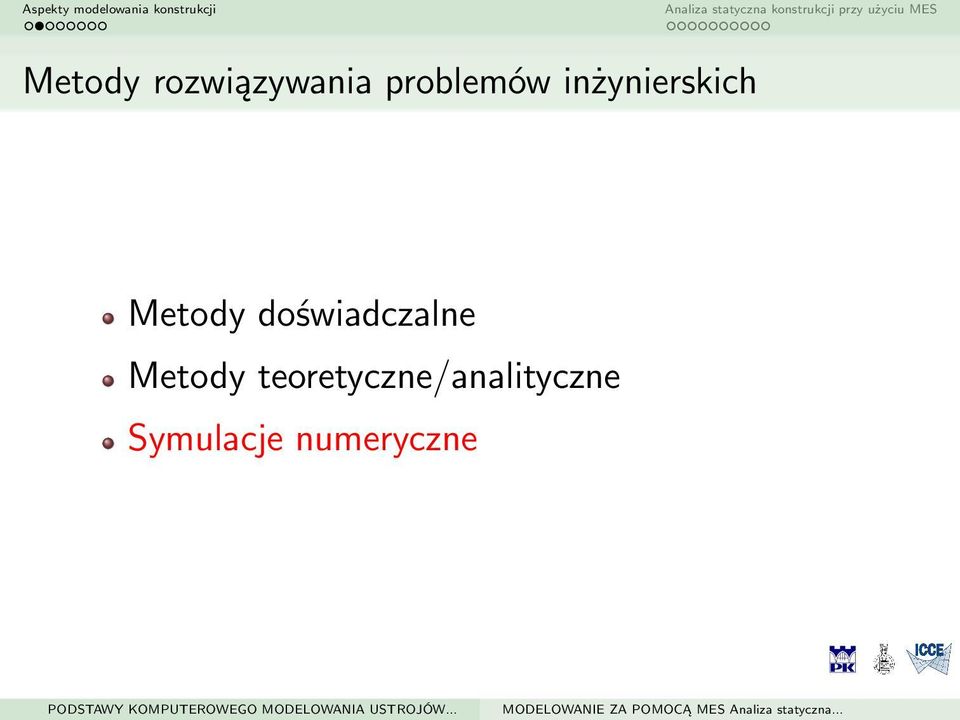

4 Metody rozwiązywania problemów inżynierskich Metody doświadczalne Metody teoretyczne/analityczne Symulacje numeryczne

5 Schemat analizy problemu Doświadczenie Teoria Dyskretyzacja matematyczna Dyskretyzacja fizyczna Problem MRS MCN MES MEB Analityczne Metody Metody komputerowe Numeryczne Dyskretyzacja matematyczna Dyskretyzacja fizyczna MCN metoda całkowania numerycznego

6 Metody komputerowe metoda elementów skończonych (MES) (ang. Finite Element Method) metoda elementów brzegowych (MEB) (ang. Boundary Element Method) metoda objętości skończonych (MOS) (ang. Finite Volume Method) metoda różnic skończonych (MRS) (ang. Finite Diference Method) rozszerzona metoda elementów skończonych (ang. Extended Finite Element Method XFEM) metody bezsiatkowe (ang. Meshless Methods) inne

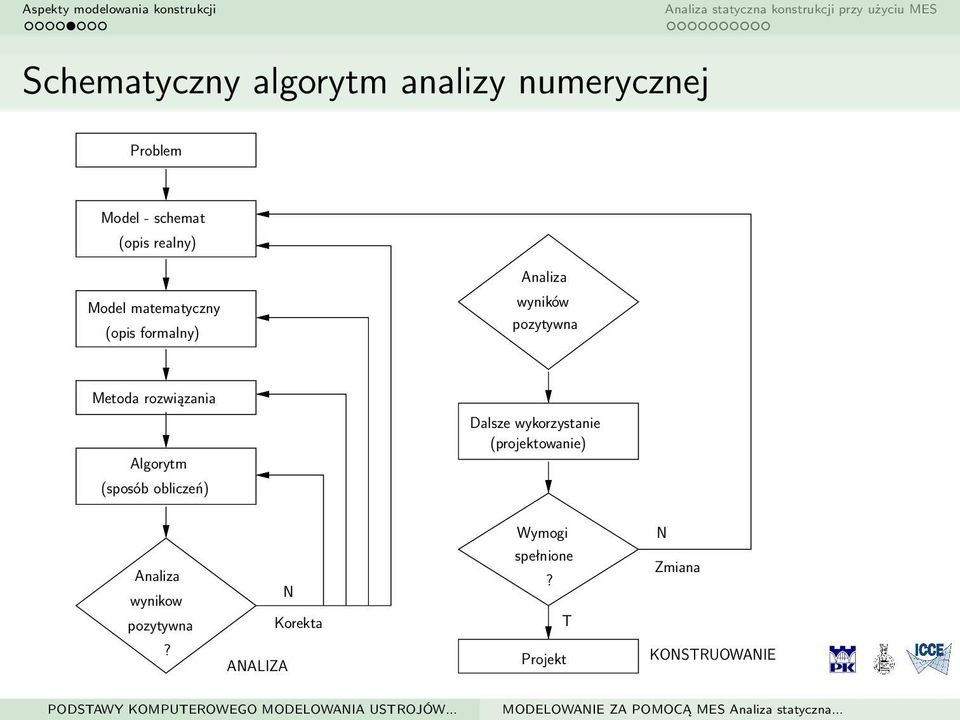

7 Schematyczny algorytm analizy numerycznej Problem Model - schemat (opis realny) Analiza Model matematyczny (opis formalny) wyników pozytywna Metoda rozwiązania Algorytm (sposób obliczeń) Dalsze wykorzystanie (projektowanie) Analiza wynikow pozytywna? ANALIZA N Korekta Wymogi spełnione? Projekt T N Zmiana KONSTRUOWANIE

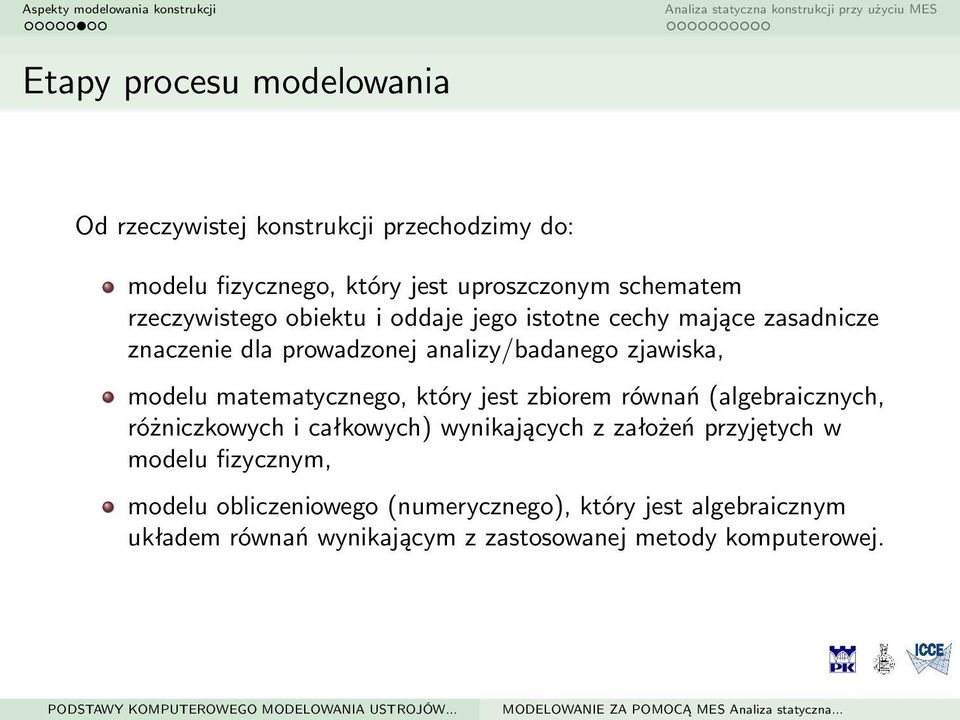

8 Etapy procesu modelowania Od rzeczywistej konstrukcji przechodzimy do: modelu fizycznego, który jest uproszczonym schematem rzeczywistego obiektu i oddaje jego istotne cechy mające zasadnicze znaczenie dla prowadzonej analizy/badanego zjawiska, modelu matematycznego, który jest zbiorem równań (algebraicznych, różniczkowych i całkowych) wynikających z założeń przyjętych w modelu fizycznym, modelu obliczeniowego (numerycznego), który jest algebraicznym układem równań wynikającym z zastosowanej metody komputerowej.

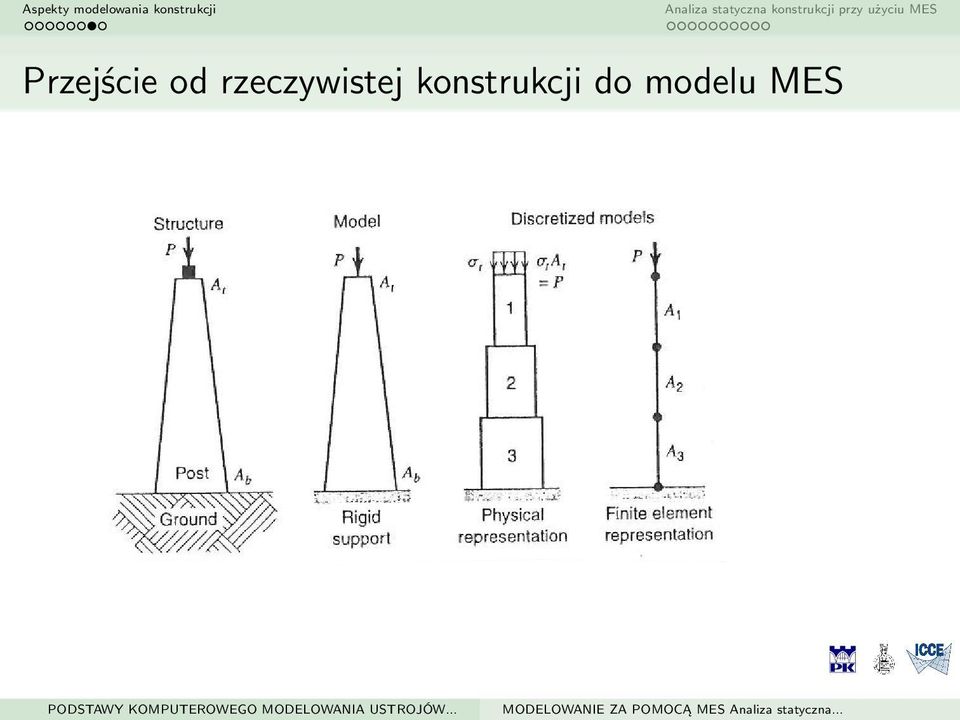

9 Przejście od rzeczywistej konstrukcji do modelu MES

10 Opracowanie modelu fizycznego i matematycznego Opracowanie modelu fizycznego i matematycznego wymaga zdecydowania: jakie cechy modelowanego problemu i obiektu są istotne, a które mogą być pominięte jaka teoria lub sformułowanie matematyczne najlepiej opisuje zachowanie UP czy możemy pominąć nieregularności w geometrii, uznać jakieś obciążenie za skupione, jakie wprowadzić warunki podparcia jaką należy zastosować teorię (w zależności od wymiarów, obciążenia, warunków brzegowych) - dla belek czy zginanych płyt; czy mamy do czynienia z PSO lub PSN Po podjęciu powyższych decyzji dochodzimy do modelu matematycznego. Po wykonaniu pierwszych obliczeń może się okazać, że konieczne będzie uwzględnienie pominiętych wcześniej szczegółów w modelu geometrii lub zmiana teorii.

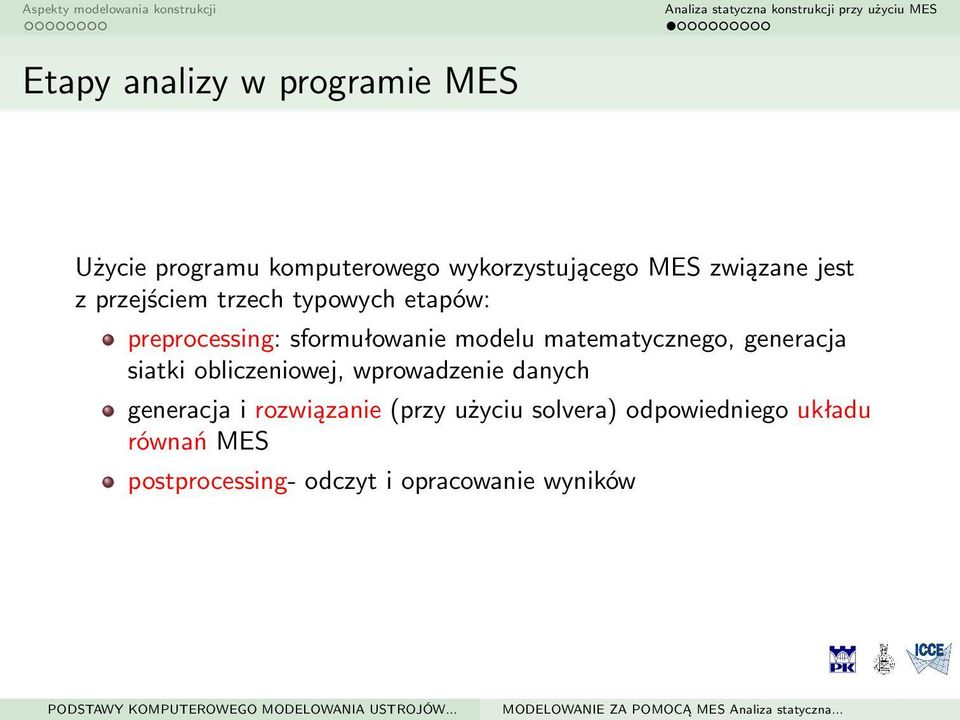

11 Etapy analizy w programie MES Użycie programu komputerowego wykorzystującego MES związane jest z przejściem trzech typowych etapów: preprocessing: sformułowanie modelu matematycznego, generacja siatki obliczeniowej, wprowadzenie danych generacja i rozwiązanie (przy użyciu solvera) odpowiedniego układu równań MES postprocessing- odczyt i opracowanie wyników

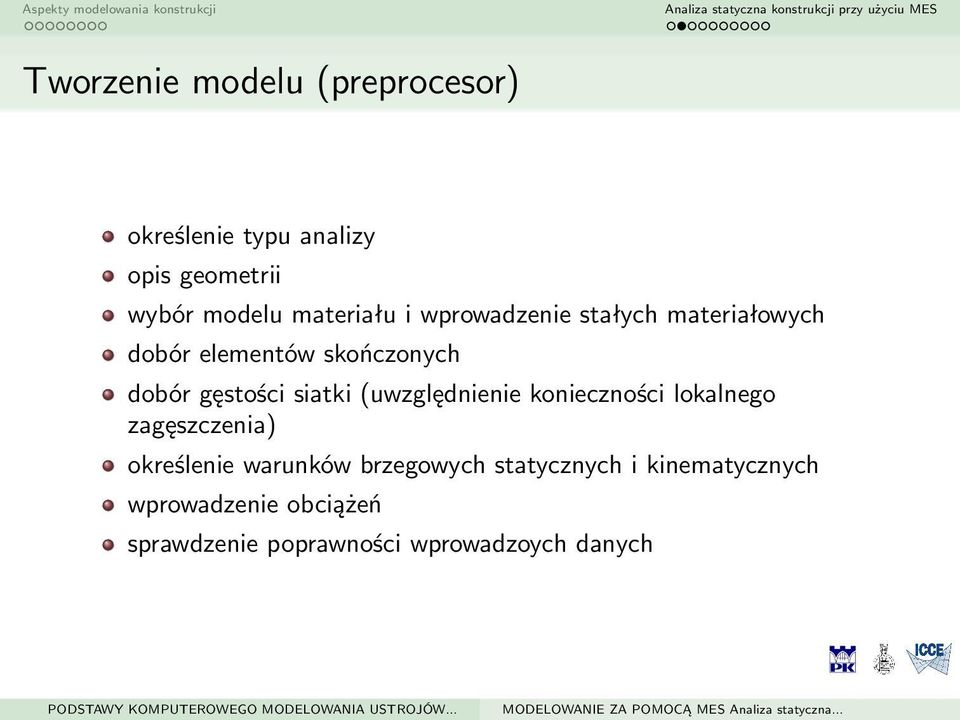

12 Tworzenie modelu (preprocesor) określenie typu analizy opis geometrii wybór modelu materiału i wprowadzenie stałych materiałowych dobór elementów skończonych dobór gęstości siatki (uwzględnienie konieczności lokalnego zagęszczenia) określenie warunków brzegowych statycznych i kinematycznych wprowadzenie obciążeń sprawdzenie poprawności wprowadzoych danych

13 Część obliczeniowa (procesor) software automatycznie generuje macierze elementowe, wektory prawej strony, dokonuje agregacji tworząc układ równań MES solver wbudowany w program rozwiązuje zadany układ równań obliczając wartości węzłowe charakterystycznych pól dla problemu nieliniowego lub zależnego od czasu przeprowadzane są dodatkowe obliczenia

14 Prezentacja wyników (postprocesor) rozwiązanie skończenie-elementowe i wynikające z niego wartości są przedstawiane jako tekst (wartości liczbowe) lub w postaci graficznej (mapy warstwicowe, wektory, wykresy) użytkownik decyduje jakie wielkości warto wylistować lub obejrzeć w reprezentacji graficznej w przypadku analizy statycznej, zazwyczaj interesuje nas rozkład naprężeń (ewentualnie odkształceń), obraz zdeformowanej konstrukcji oraz przemieszczenia, które mogą być przedstawione w formie animacji po dokonaniu oceny wyników, użytkownik może wprowadzić potrzebne zmiany i powtórzyć obliczenia

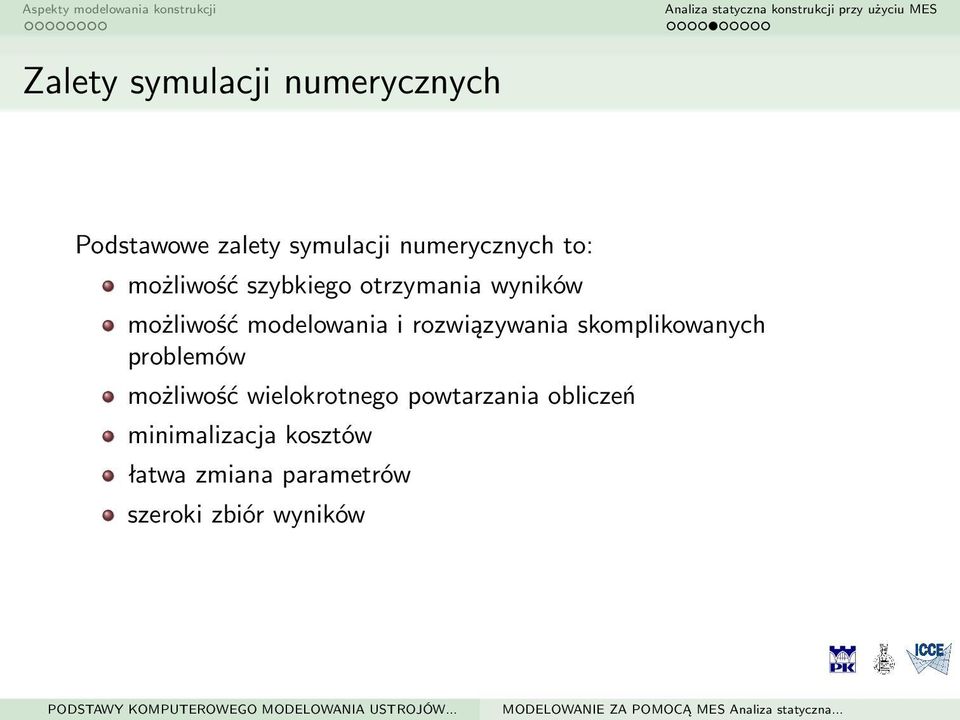

15 Zalety symulacji numerycznych Podstawowe zalety symulacji numerycznych to: możliwość szybkiego otrzymania wyników możliwość modelowania i rozwiązywania skomplikowanych problemów możliwość wielokrotnego powtarzania obliczeń minimalizacja kosztów łatwa zmiana parametrów szeroki zbiór wyników

16 Typy analizy statyka stateczność dynamika przepływ ciepła zadanie sprężysto-plastyczne zadanie kontaktowe problemy sprzężone inne

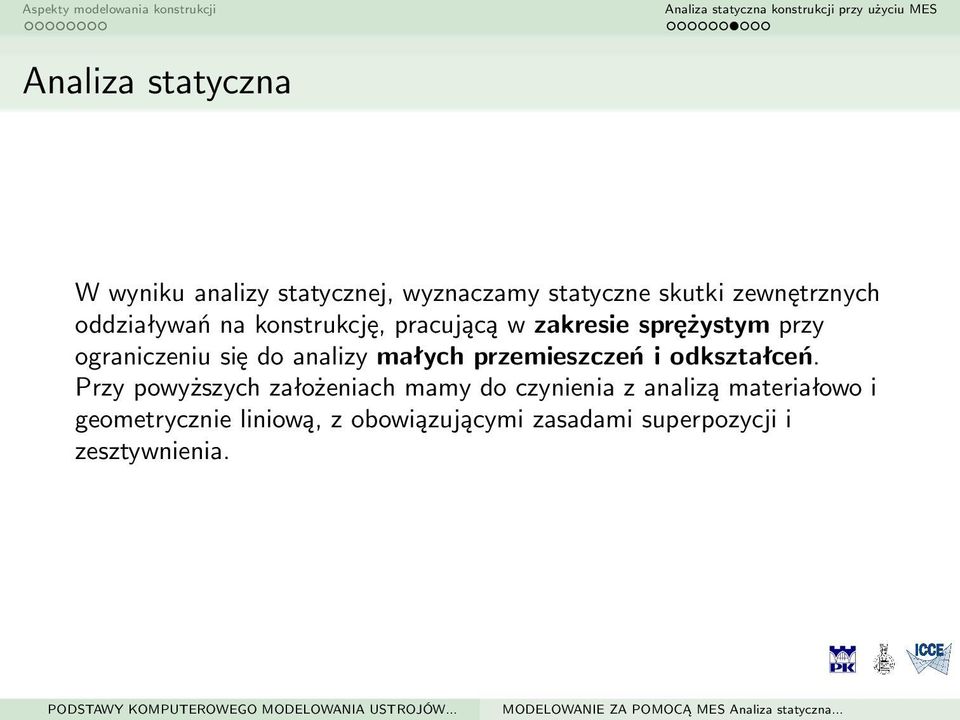

17 Analiza statyczna W wyniku analizy statycznej, wyznaczamy statyczne skutki zewnętrznych oddziaływań na konstrukcję, pracującą w zakresie sprężystym przy ograniczeniu się do analizy małych przemieszczeń i odkształceń. Przy powyższych założeniach mamy do czynienia z analizą materiałowo i geometrycznie liniową, z obowiązującymi zasadami superpozycji i zesztywnienia.

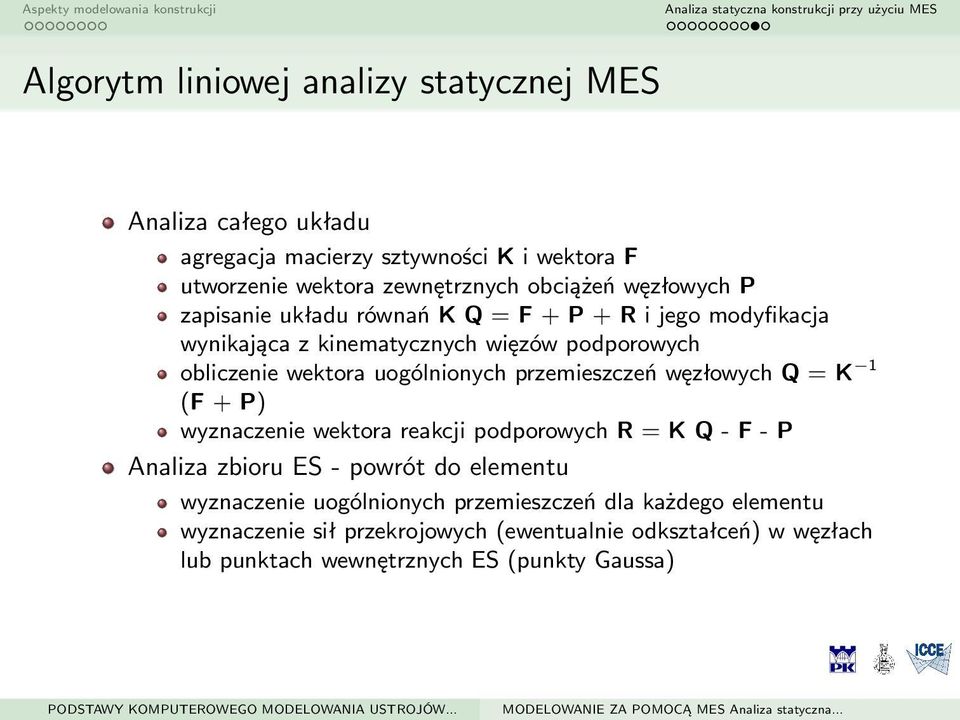

18 Algorytm liniowej analizy statycznej MES Dyskretyzacja wybór elementu skończonego (ES) z odpowiednimi węzłowymi stopniami swobody (SS) podział obszaru na skończony zbiór ES i węzłów z ujęciem ich wzajemnych relacji Analiza zbioru ES - wyznaczenie dla wszystkich ES macierzy sztywności liniowej k e wektorów węzłowych zastępników obciążeń elementowych f e transformacja k e, f e (z układów lokalnych-elementowych) z użyciem macierzy transformacji T e w K e, F e (odnoszących się do globalnego układu współrzędnych)

19 Algorytm liniowej analizy statycznej MES Analiza całego układu agregacja macierzy sztywności K i wektora F utworzenie wektora zewnętrznych obciążeń węzłowych P zapisanie układu równań K Q = F + P + R i jego modyfikacja wynikająca z kinematycznych więzów podporowych obliczenie wektora uogólnionych przemieszczeń węzłowych Q = K 1 (F + P) wyznaczenie wektora reakcji podporowych R = K Q - F - P Analiza zbioru ES - powrót do elementu wyznaczenie uogólnionych przemieszczeń dla każdego elementu wyznaczenie sił przekrojowych (ewentualnie odkształceń) w węzłach lub punktach wewnętrznych ES (punkty Gaussa)
