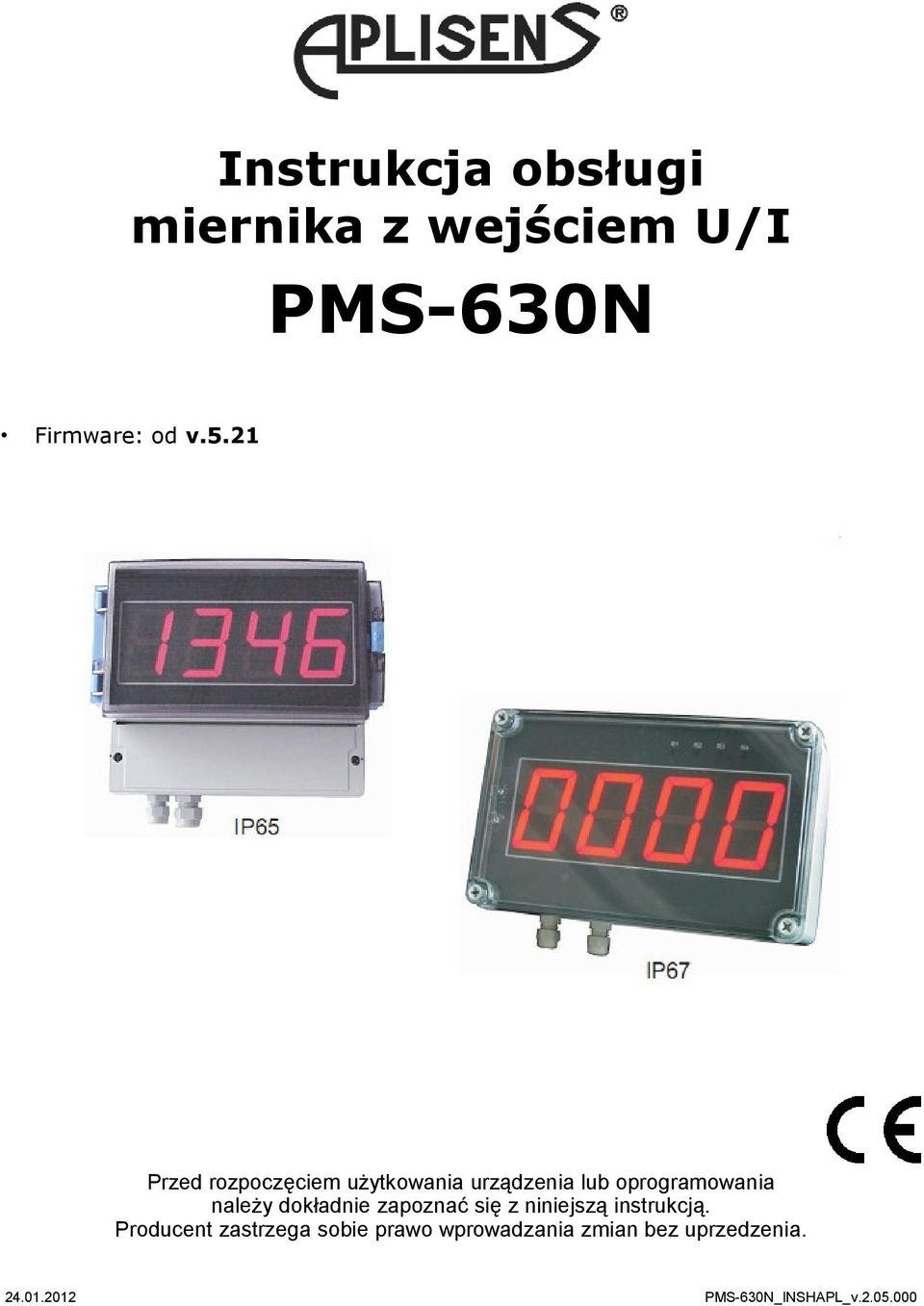

1 Instrukcja obsług mernka z wejścem U/I PMS-630N Frmware: od v.5.21 Przed rozpoczęcem użytkowana urządzena lub oprogramowana należy dokładne zapoznać sę z nnejszą nstrukcją. Producent zastrzega sobe prawo wprowadzana zman bez uprzedzena PMS-630N_INSHAPL_v

2 SPIS TREŚCI 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS PŁYTY CZOŁOWEJ ZASADA DZIAŁANIA TRYB POMIAROWY DETEKCJA WARTOŚCI SZCZYTOWYCH STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Jedna wartość progowa Dwe wartośc progowe PROGRAMOWANIE URZĄDZENIA OBSŁUGA URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS Menu rel Menu beep Menu npt Opcja br Menu HOLd Menu SECu Menu rs Opcja Edt Opcja defs Menu SErv STRUKTURA ZABEZPIECZENIE PRZECIWPRZECIĄŻENIOWE WYZNACZANIE WYŚWIETLANEGO WYNIKU SPOSOBY PRZELICZANIA WYNIKU POMIARU Charakterystyka lnowa Charakterystyka kwadratowa Charakterystyka perwastkowa Charakterystyka użytkownka Charakterystyka objętoścowa zbornka cylndrycznego PRZYKŁADY PRZELICZEŃ OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA

3 Znaczene symbol używanych w nstrukcj:! - symbol ten zwraca uwagę na szczególne stotne wskazówk dotyczące nstalacj oraz obsług urządzena. Ne stosowane sę do uwag oznaczonych tym symbolem może być przyczyną wypadku, uszkodzena lub znszczena urządzena. W PRZYPADKU UŻYTKOWANIA URZĄDZENIA NIEZGODNIE Z INSTRUKCJĄ ODPOWIEDZIALNOŚĆ ZA POWSTAŁE SZKODY PONOSI UŻYTKOWNIK - symbol ten zwraca uwagę na szczególne stotne opsy dotyczące właścwośc urządzena. Zalecane jest dokładne zapoznane sę z uwagam oznaczonym tym symbolem. 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA! - Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana urządzena nezgodne z jego przeznaczenem. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Zacsk GND urządzena pownen być dołączony do szyny PE; - Należy przeprowadzć właścwą konfgurację urządzena, zgodne z zastosowanem. Newłaścwa konfguracja może spowodować błędne dzałane, prowadzące do uszkodzena urządzena lub wypadku. - Jeśl w rezultace defektu pracy urządzena stneje ryzyko poważnego zagrożena zwązanego z bezpeczeństwem ludz oraz mena należy zastosować dodatkowe, nezależne układy rozwązana, które takemu zagrożenu zapobegną. - W urządzenu występuje nebezpeczne napęce, które może spowodować śmertelny wypadek. Przed przystąpenem do nstalacj lub rozpoczęcem czynnośc zwązanych z wykrywanem uszkodzeń (w przypadku awar) należy bezwzględne wyłączyć urządzene przez odłączene źródła zaslana. - Urządzena sąsadujące współpracujące pownny spełnać wymagana odpowednch norm przepsów dotyczących bezpeczeństwa oraz być wyposażone w odpowedne fltry przecwprzepęcowe przecwzakłócenowe. 3

4 !!! - Ne należy podejmować prób samodzelnego rozberana, napraw lub modyfkacj urządzena. Urządzene ne posada żadnych elementów, które mogłyby zostać wymenone przez użytkownka. Urządzena w których stwerdzono usterkę muszą być odłączone oddane do naprawy w autoryzowanym serwse. - Ne używać urządzena w strefach zagrożonych nadmernym wstrząsam, wbracjam, pyłem, wlgocą, korozyjnym gazam olejam. - Ne używać urządzena w środowsku zagrożonym wybuchem. - Ne używać urządzena w mejscach charakteryzujących sę dużym wahanam temperatury, narażonych na kondensację pary wodnej lub oblodzene. - Ne używać urządzena w mejscach narażonych na bezpośredne promenowane słoneczne. - Należy upewnć sę czy temperatura w otoczenu urządzena (np. wewnątrz szafy sterownczej) ne przekracza wartośc zalecanych. W takch przypadkach należy wząć pod uwagę wymuszone chłodzene urządzena (np. poprzez wykorzystane wentylatora). Urządzene przeznaczone jest do pracy w środowsku przemysłowym ne należy używać go w środowsku meszkalnym lub podobnym. 2. CHARAKTERYSTYKA OGÓLNA Mernk PMS-630N posada dwa wejśca pomarowe - jedno wejśce prądowe 0-20 / 4-20mA oraz jedno wejśce napęcowe 0-5 / 1-5 / 0-10 / 2-10V. Wejśce prądowe wyposażone jest w zabezpeczene chronące rezystor pomarowy przed uszkodzenem. Wybór aktywnego wejśca dokonywany jest programowo. Dopuszczalne są następujące charakterystyk przetwarzana: lnowa, perwastkowa, kwadratowa, zdefnowana przez użytkownka (max. 20-przedzałowa) oraz oraz objętoścowa zbornków cylndrycznych w pozycj ponowej pozomej. Pomar wdoczny jest na 4-dekadowym wyśwetlaczu LED. Zakres wyśwetlanych wartośc może być ustalany dowolne od -999 do Mernk może być wyposażony w 1 wyjśce przekaźnkowe lub wyjśce typu OC. Łącze komunkacyjne RS-485 oraz wyjśce zaslana przetwornków dostępne są w standardze. Mernk dostępny jest w dwóch wersjach wykonana układu zaslana. Urządzene posada 4-przycskową klawaturę do programowana nastaw podstawowych, która dla zachowana wysokego stopna ochrony znajduje sę pod pokrywą czołową. Aby umożlwć zmanę nastaw mernka bez rozszczelnana obudowy przewdzano możlwość sterowana bezprzewodowego, za pomocą plota - nadajnka podczerwen. Umeszczona w nm klawatura jest odpowednkem klawatury urządzena. Plot ne należy do wyposażena jest dostępny opcjonalne na życzene klenta. Dostępne są dwe szczelne wersje obudowy naścennej o wysokm stopnu ochrony, które predysponują to urządzene do pracy w trudnych warunkach otoczena. 4

5 3. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśce prądowe Dokładność pomaru prądu V AC/DC; Hz (separowane) V DC 16V V AC (separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana V AC/DC: max. 11 VA dla zaslana 16V 35V AC: max. 11 VA dla zaslana 19V 50V DC: max. 8 W 0 20 ma, 4 20 ma zabezpeczone przed przecąż., prąd wejścowy jest ogranczony do 40 ma (typowo) ± 25 C; ± jedna cyfra (dla zakresu 0 20 ma) Rezystancja wejśca prądowego < 65 Ω (typowo 55 Ω) Wejśce napęcowe 0 5 V, 1 5 V, 0 10 V, 2 10 V Dokładność pomaru napęca ± 25 C; ± jedna cyfra (dla zakresu 0 10 V) Rezystancja wejśca napęcowego > 50 kω Stablność temperaturowa 50 ppm / C Zakres wskazań od -999 do kropka dzesętna Przekroczene długotrwałe nomn. zakr. pomarowego 20% Wyjśca przekaźnkowe: lub OC: zaslana czujnków U O: 0 lub 1 (styk zwerne) 1A/250V AC (cos ϕ = 1) 0 lub 1 30mA / 30VDC / 100mW 24V ±5% / max. 100 ma, stablzowane Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz Pamęć danych RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 4 x 57 mm, czerwony neulotna typu EEPROM Stopeń ochrony obudowa F: IP 65 obudowa T: IP 67 Typ obudowy Materał obudowy Wymary obudowy Temperatura pracy Temperatura składowana Wlgotność Wysokość naścenna, F lub T (zależne od wersj) ABS + włókno szklane obudowa F: 215 x 185 x 118,2 mm obudowa T: 230 x 140 x 96,5 mm 0 C to +50 C -10 C to +70 C 5 do 90% bez kondensacj do 2000 m n.p.m. Max. moment obrotowy przy dokręcanu złączy śrubowych 0,5 Nm Max. przekrój przewodów przyłączenowych 2,5 mm 2 5

6 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. (pomędzy obwodam wyjść przekaźnkowych wytrzymałość wynos 1350V AC) Kompatyblność elektromagnetyczna wg PN-EN ! To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 4. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam.! - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str. 3 - Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym. 6

7 4.1. ROZPAKOWANIE Instrukcja obsług mernka z wejścem U/I PMS-630N Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług - karta gwarancyjna 4.2. MONTAŻ! - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń.! Aby zamontować urządzene należy przygotować otwory o rozstawe jak na Rys.4.1. Tylną część urządzena, zawerającą otwory montażowe, należy przymocować w przygotowanych otworach za pomocą śrub lub wkrętów. 213 mm mm ø5 ø mm 137 mm 9.6 mm 198 mm ø5 69 mm Rys Wymary montażowe obudowy typu F 7

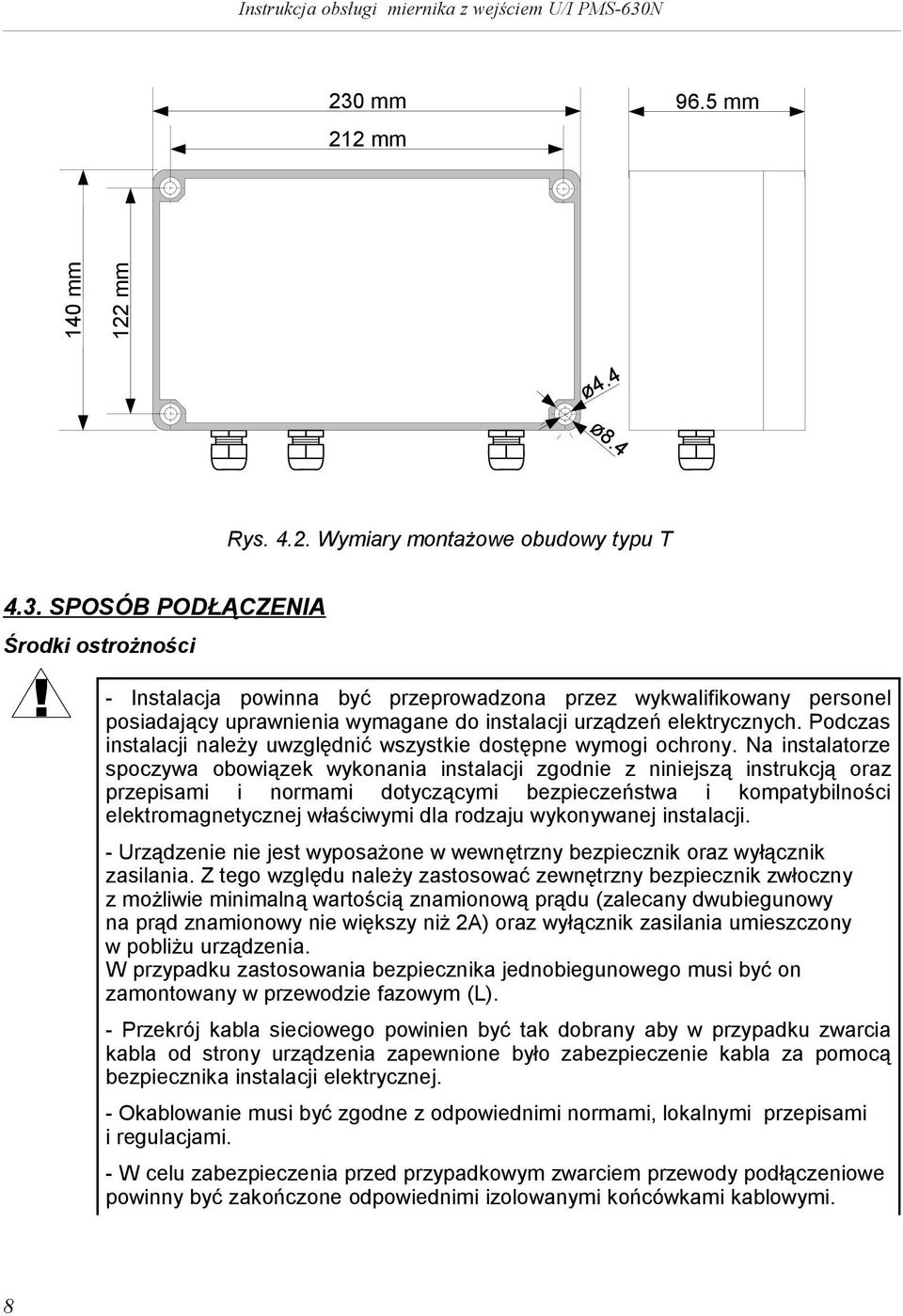

8 ø8.4 Instrukcja obsług mernka z wejścem U/I PMS-630N 230 mm 212 mm 96.5 mm 140 mm 122 mm ø4.4 Rys Wymary montażowe obudowy typu T 4.3. SPOSÓB PODŁĄCZENIA Środk ostrożnośc! - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L). - Przekrój kabla secowego pownen być tak dobrany aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. 8

9 ! - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym. Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena. Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy stosować dla połączeń transmsj szeregowej RS-485. W sytuacj gdy obwody pomarowe lub sterujące są dłuższe nż 30m lub wychodzą poza obręb budynku wymaga sę nstalowana dodatkowych zabezpeczeń przed przepęcam. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak 9

10 najwększą powerzchną. Ne można dopuścć aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam). Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone wewnątrz obudowy urządzena. max. 2 mm 6-7 mm Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych zaslane (zależne od wersj) (opcja) R1 RS DATA+ GND V ±5% Imax = 100mA - Uo + n.c Rys Ops wyprowadzeń dla wersj z wyjścam przekaźnkowym mA 4-20mA + GND GND 0/1-5V, 0/2-10V n.c. zaslane (zależne od wersj) (opcja) OC1 + - RS DATA+ DATA- DATA OC1: Umax = 30V DC, Imax = 30mA, Pmax = 100mW GND +24V ±5% Imax = 100mA - Uo + n.c. Rys Ops wyprowadzeń dla wersj z wyjścam OC mA 4-20mA + GND GND 0/1-5V, 0/2-10V n.c.! Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. 10

11 + Instrukcja obsług mernka z wejścem U/I PMS-630N wewnętrzne połączone V DC Rys Podłączena przetwornków prądowych 2 przewodowych wewnętrzne połączone V DC Rys Podłączena przetwornków prądowych 3 przewodowych wewnętrzne połączone V DC Rys Podłączena przetwornków napęcowych 11

12 L N 1 2 R1 3 4 FUSE FUSE Zależne od wersj: V AC/DC lub V DC; V AC L N Rys Podłączene zaslana oraz przekaźnka sterującego obcążenem! Styk wyjść przekaźnkowych ne są wyposażone w obwody gaskowe. Przy wykorzystanu wyjść przekaźnkowych do przełączana obcążeń ndukcyjnych (cewek stycznków, przekaźnków, elektromagnesów, solenodów td.) wymagane jest zastosowane dodatkowego obwodu tłumącego (typowo kondensator 47nF/ mn. 250VAC w szereg z rezystorem 100R, dołączone równolegle do styków przekaźnka lub lepej bezpośredno równolegle do załączanej ndukcyjnośc). W wynku zastosowana obwodu tłumącego zmnejszony zostaje pozom zakłóceń generowanych podczas przełączana oraz zwększona zostaje trwałość styków przekaźnka. 12

13 a) b) L L !! N Rys Przykłady równoległego podłączena obwodu tłumącego: a) do styków przekaźnka; b) do obcążena ndukcyjnego N OC Uo OC Uo wej. napęcowe 24 V Sterownk logczny LED 10 ma R 2k2 Rys Przykładowe podłączena wyjśca typu OC 13

14 4.4. KONSERWACJA Instrukcja obsług mernka z wejścem U/I PMS-630N Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy.! Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów. 5. OPIS PŁYTY CZOŁOWEJ R1 R2 R3 R4 dody R - nformują o przekroczenu wartośc progowych wyśwetlacz odbornk podczerwen klawatura programująca Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [/] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. 14

15 Oznaczene klawszy w treśc nstrukcj: [^] [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, zmana trybu pracy wyśwetlacza. 6. ZASADA DZIAŁANIA Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana, następne urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trybe pomarowym wynk wykonanych pomarów prezentowane są na wyśwetlaczu LED. Urządzene przelcza wynk pomarów na wartośc wskazywane według charakterystyk wybranej przez użytkownka. Zakres wynków pomaru odpowadający nomnalnemu zakresow welkośc merzonej określany jest jako nomnalny zakres pomarowy. Zakres wynków pomaru odpowadający nomnalnemu zakresow welkośc merzonej wraz z rozszerzenam określany jest jako dopuszczalny zakres pomarowy (Rys. 6.1, 6.2). Parametr Lo r Parametr H r nomnalny zakres pomarowy 4 ma 20 ma dopuszczalny zakres pomarowy Rys Defncja zakresów pomarowych w trybe 4 20mA Jeśl wynk pomaru przekracza dopuszczalny zakres pomarowy, zamast wynku wyśwetlany jest komunkat -H- lub -Lo- (zależne od kerunku przepełnena, patrz ops parametrów Lo r H r w menu npt ). nomnalny zakres pomarowy Parametr H r 0 ma 20 ma dopuszczalny zakres pomarowy Rys Defncja zakresów pomarowych w trybe 0 20mA 15

16 Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov-. W trybe pomarowym możlwy jest podgląd ustawonych wartośc progowych. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana będze naprzemenne nazwa progu (np. rel1 ) oraz jego aktualna wartość. Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej (patrz ops Menu SECu ), użytkownk może zmodyfkować wartość progu poprzez wcśnęce klawsza [] wpsane żądanej wartośc (patrz: EDYCJA PARAMETRÓW). Typ wejśca pomarowego, przedzał wyśwetlanych wartośc, charakterystyka przetwarzana oraz pozycja kropk dzesętnej a także pozom fltracj wskazań, określane są przez użytkownka. Wszystke dostępne parametry pracy urządzena można skonfgurować w menu urządzena (patrz: PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS 485). Konfgurowane urządzena (w menu lub za pośrednctwem nterfejsu RS-485) ne przerywa pracy urządzena DETEKCJA WARTOŚCI SZCZYTOWYCH Mernk PMS-630N wyposażony został w funkcję pozwalającą na detekcję wzualzację wartośc szczytowych sygnału merzonego. Opcje dotyczące tej funkcj znajdują sę w menu HOLd (patrz ops Menu HOLd ). Wykryce wartośc szczytowej następuje w przypadku gdy wartość sygnału merzonego wzrośne a następne zmaleje o wartość co najmnej równą wartośc parametru PEA. Wykryta wartość szczytowa jest następne wyśwetlana przez okres czasu defnowany przez parametr tme. Jeżel w trakce wyśwetlana wartośc szczytowej wykryty zostane nowy szczyt, to wartość wyśwetlana zostane uaktualnona rozpoczne sę nowy okres wyśwetlana o długośc tme (Rys.6.3). Po zakończenu okresu wyśwetlana tme lub w przypadku newykryca szczytu urządzene wyśwetla beżącą wartość pomaru. Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku []. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. Wyśwetlane wartośc szczytowej sygnalzowane jest mganem kropk dzesętnej skrajnej prawej cyfry. Przekaźnk mogą być sterowane w zależnośc od beżącej wartośc pomaru lub wartośc szczytowej (patrz ops Menu HOLd ). 16

17 pomar tme tme PEA PEA beżąca wartość pomaru wartość wyśwetlana czas Rys Sposób detekcj wartośc szczytowych 6.3. STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Proces regulacj pozomu sygnału merzonego lub zwązanego z sygnałem merzonym umożlwają wyjśca przekaźnkowe urządzena. O stane odpowednego wyjśca przekaźnkowego nformują dody LED (oznaczone lterą R ) znajdujące sę na przednm panelu urządzena. Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. Dzałane wyjśca przekaźnkowego opsane jest za pomocą parametrów: SEtP, SEt2, HYSt, mode, t on, toff, unt oraz AL. W zależnośc od ustawena parametru mode wyjśce przekaźnkowe może być sterowane według jednej lub dwu wartośc progowych. W przypadku sterowana jednoprogowego (Rys. 6.4) przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość pomarowa znajdze sę w strefe A. W przypadku sterowana dwuprogowego (Rys. 6.5) przekaźnk może być załączany gdy wartość pomarowa znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana. 17

18 stan dody/ przekaźnka parametr SEtP strefa B strefa A pomar Rys Sterowane jednoprogowe wyjśca przekaźnkowego/ dody LED stan dody/ przekaźnka parametr HYSt parametr SEtP lub SEt2 strefa B strefa A strefa B parametr HYSt pomar Rys Sterowane dwuprogowe wyjśca przekaźnkowego/ dody LED Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). 18

19 Jedna wartość progowa Zasada dzałana wyjśca przekaźnkowego dla przykładowych ustaweń parametrów przedstawona jest na rys a) wskazane strefa A A sygnał t A t B t C merzony t D B B OFF B ON parametr SEtP (oczekwana wartość sygnału) b) c) d) e) strefa B stan przekaźnka (mode = on t on = 0 toff = 0) stan przekaźnka (mode = off t on = 0 toff = 0) stan przekaźnka (mode = on t on > 0 toff > 0) stan przekaźnka (mode = off t on > 0 toff > 0) załączony wyłączony wyłączony załączony Parametr t on wyłączony Parametr toff Objaśnene: A, B, C, D - punkty przekroczena grancznej wartośc sygnału merzonego B ON,B OFF,D ON,D OFF - momenty zmany stanu przekaźnka dla przypadku: t on > 0, toff > 0) t A, t B, t C, t D - czasy utrzymywana wartośc pomarowej w strefe A oraz w strefe B C wyłączony załączony załączony Parametr toff D Parametr t on D OFF D ON parametr HYSt (dopuszczalne zmany sygnału czas czas czas czas czas Rys Zasada pracy wyjśca przekaźnkowego Parametr SEtP określa próg zadzałana przekaźnka natomast parametr HYSt opsuje hsterezę przekaźnka (wykres: a). Podczas procesu sterowana wyjśce przekaźnkowe może zmenć stan tylko po przekroczenu (w górę lub w dół) wartośc grancznej sygnału merzonego, rozumanej jako próg+hstereza oraz próg-hstereza, jeśl czas (t A,t B,t C,t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną jest wększy nż czas określony parametram t on, toff oraz unt. Jeśl parametry t on oraz toff zostaną ustawone na wartość równą 0 to zmana stanu przekaźnka nastąp natychmast po przekroczenu grancznej wartośc sygnału merzonego (punkty A oraz C, wykresy: a, b, c ). Jeśl parametry t on oraz toff zostaną ustawone na wartość wększą nż 0 to załączene przekaźnka (punkt B ON, D ON, wykresy: a, d, e) nastąp po czase t on od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a), natomast wyłączene (punkt B OFF, D OFF, wykresy: a, d, e) nastąp po czase toff od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a). 19

20 Jeśl czas (t A,t B,t C,t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (punkt A oraz C, wykresy: a, d, e). Stan wyjśca po przekroczenu określonej wartośc grancznej (punkty A, B, C, D) opsuje parametr mode. Przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość sygnału regulowanego znajdze sę w strefe A (Rys. 6.6 a). Parametr AL pozwala określć sposób reakcj wyjśca przekaźnkowego w przypadku wystąpena sytuacj alarmowej (np. przekroczene dopuszczalnego zakresu pomarowego). Wszystke parametry dotyczące wyjść przekaźnkowych opsane są w rozdzale Menu rel Dwe wartośc progowe wskazane t A t B t C t D sygnał strefa B C OFF C ON merzony C t E parametr HYSt B ON a) strefa A A B B OFF D E E OFF E ON parametr SEtP lub SEt2 parametr HYSt strefa B b) c) d) e) stan przekaźnka (mode = n t on = 0 toff = 0) stan przekaźnka(mod E = out t on = 0 toff = 0) stan przekaźnka (mode = n t on > 0 toff > 0) stan przekaźnka (mode = out t on > 0 toff > 0) załączony wyłączony Parametr t on załączony wyłączony Parametr toff wyłączony załączony wyłączony załączony Parametr t on Parametr toff Parametr t on Parametr toff Objaśnene: A, B, C, D, E - punkty przekroczena grancznej wartośc sygnału regulowanego B ON,B OFF,C ON,C OFF,E ON,E OFF - momenty zmany stanu przekaźnka dla przypadku: t on > 0, toff > 0) t A, t B, t C, t D, t E - czasy utrzymywana wartośc pomarowej w strefe A oraz w strefe B Rys Zasada pracy wyjśca przekaźnkowego dla dwóch wartośc progowych czas czas czas czas czas 20

21 W przypadku wykorzystywana w procese sterowana dwóch wartośc progowych oprócz parametru SEtP dostępny jest parametr SEt2 określający drug próg zadzałana przekaźnka (Rys. 6.7) a parametry HYSt, mode, t on, toff, unt oraz AL dotyczą obydwu progów. Podczas procesu sterowana wyjśce przekaźnkowe zmena swój stan dla każdego z progów w tak sam sposób jak to zostało opsane dla pojedynczego progu. Zależnośc czasowe określane parametram t on, toff oraz unt równeż dotyczą obydwu progów. W przypadku sterowana dwuprogowego parametr mode określa stan wyjśca przekaźnkowego po osągnęcu przez sygnał merzony wartośc znajdującej sę w określonej strefe, wyznaczonej przez wartośc granczne obydwu progów. Przekaźnk może być załączany gdy wartość sygnału merzonego znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana (Rys. 6.7). Kolejność wartośc progów SEtP oraz SEt2 może być ustalona dowolne, gdyż sterowane wyjść przekaźnkowych odbywa sę zawsze z uwzględnenem strefy pomędzy wartoścam progowym (strefa A ) oraz stref zewnętrznych (strefa B). 7. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wejśca pomarowego, sposobu wyśwetlana wynków, komunkacj poprzez nterfejs RS-485, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS. Wybrane parametry urządzena dostępne są bez konecznośc wywoływana menu. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana jest naprzemenne: aktualna wartość perwszego progu wybranego przekaźnka oraz nazwa umożlwająca dentyfkację przekaźnka (np. rel1 ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do progów (patrz ops Menu SECu ), użytkownk może zmodyfkować ch wartość poprzez wybór żądanego progu (przycskam [^] [v]) oraz wcśnęce klawsza [] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). W trybe swobodnego dostępu do progów po zatwerdzenu zmany progu nowa wartość wyśwetlana jest na przeman z numerem progu jeszcze przez klka sekund. W tym czase można skontrolować wprowadzone zmany progu lub klawszam [^] [v] przejść do edycj nnego progu OBSŁUGA URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [/] w trybe pomarowym. Jeśl hasło zostało zdefnowane za pomocą opcj Scod w menu SECU, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz: EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko cyfra aktualne edytowana, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Err. 21

22 ! Należy zachować szczególną ostrożność podczas zmany parametrów pracy urządzena. O le to możlwe zaleca sę wyłączene obektu sterowanego na czas zmany nastaw. Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [/] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego). Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. 22

23 Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. 23

24 Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [] po pojawenu sę pytana SEt? ) oraz powrót do menu OPIS zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Err po chwl oprogramowane powraca do trybu pomarowego Menu rel1 Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć lter m oraz K, zastąpono je oznaczenam (dla ltery m) oraz (dla ltery K). W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode, tc K ). Menu zawera opcje konfgurujące pracę wyjść przekaźnkowych oraz dod LED oznaczonych lterą R (np. R1 ). Jeżel w urządzenu dostępnych jest klka wyjść przekaźnkowych to każde z wyjść posada własne menu konfguracj pracy (np. menu rel2 dla przekaźnka R2 ). Zasada dzałana wyjść przekaźnkowych została opsana w rozdzale STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH. Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. SEtP SEt2 - ustawene progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka. - ustawene drugego progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka. Próg ten jest dostępny gdy parametr mode jest w stane n lub out. 24

25 HYSt - hstereza przekaźnka (w zakrese 0 999). Stan przekaźnka zmena sę przy przekroczenu wartośc: próg+hstereza próg-hstereza. Wyżej wymenone parametry pownny być ustawone tak, aby wartość SEtP + HYSt, SEt2 + HYSt, SEtP - HYSt lub SEt2 - HYSt ne przekraczała zakresu pomarowego. Dodatkowo w przypadku sterowana dwuprogowego ( mode = n lub out ), hsterezy dla obydwu progów ne pownny sę pokrywać (w takm przypadku przekaźnk ngdy ne zmenłby stanu). mode - tryb pracy przekaźnka. Dostępnych jest 6 możlwośc: noac - przekaźnk neaktywny (na stałe wyłączony) on - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż próg+hstereza off - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż próg-hstereza n - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż prógl+hstereza mnejsza nż prógh-hstereza, gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEt2 Out - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż prógl-hstereza lub wększa nż prógh+hstereza gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEtP2 modb - przekaźnk sterowany jest poprzez łącze komunkacyjne RS-485. Dody LED śwecą zawsze kedy styk przekaźnka są zwarte, nezależne od ustawonego trybu pracy. W przypadku zanku zaslana urządzene ne zapamętuje stanu przekaźnka, ustawonego za pośrednctwem łącza RS-485. t on - czas opóźnena, po którym zostane załączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt toff - czas opóźnena, po którym zostane wyłączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt Jeśl czas przekroczena wartośc: próg+hstereza lub próg-hstereza będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (patrz rozdzał STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH) 25

26 unt - jednostka, w jakej wyrażone są czasy t on toff. Dostępne są 2 opcje: mn - mnuty SEC - sekundy AL - parametr określa sposób reakcj przekaźnka na sytuację alarmową. Dostępne są 3 możlwośc: noch on off - stan przekaźnka pozostane bez zman, - przekaźnk zostane załączony, - przekaźnk zostane wyłączony. Jeśl parametr mode ustawony jest na on, off, n lub Out, przez sytuację alarmową rozumane jest przekroczene dopuszczalnego zakresu pomarowego. Jeśl parametr mode przekaźnka ustawony jest na modb, przez sytuację alarmową rozumana jest przerwa w transmsj dłuższa nż wartość parametru mbto (patrz ops: Menu rs ). W przypadku ustawena opcj noch zachowane sę przekaźnka w czase alarmu w pewnych wypadkach może zależeć od ustawena parametru FLt - jeśl FLt ustawono na dużą wartość to np. gwałtowne odłączene sygnału wejścowego będze powodować wolne zmany wartośc wyśwetlanej (alarm włączy sę po pewnym czase, w trakce którego przekaźnk może zmenć stan). Jeżel dla danego przekaźnka parametr AL = on, przekaźnk ten będze reagował w sytuacj alarmowej nawet wtedy gdy został skonfgurowany jako neaktywny ( mode = noac ) Menu beep Menu zawera opcje dotyczące alarmowego sygnału dźwękowego: "AL "r1 "r2" "r3" "r4" - jeśl opcja ustawona jest na on, wystąpene sytuacj alarmowej będze powodowało aktywację sygnału dźwękowego, - jeśl opcja ustawona jest na on, załączene przekaźnka/dody R1 będze powodowało aktywację sygnału dźwękowego, - jeśl opcja ustawona jest na on, załączene dody R2 będze powodowało aktywację sygnału dźwękowego, - jeśl opcja ustawona jest na on, załączene dody R3 będze powodowało aktywację sygnału dźwękowego, - jeśl opcja ustawona jest na on, załączene dody R4 będze powodowało aktywację sygnału dźwękowego. Sygnał dźwękowy (włączony w wynku np. załączena przekaźnka) może być wycszony poprzez nacśnęce dowolnego klawsza Menu npt Menu zawera opcje konfguracj wejśca pomarowego: 26

27 type" - typ wejśca/czujnka. Dostępne są następujące możlwośc: 0-20, wejśca prądowe. 0-10, 2-10, 0-5, wejśca napęcowe. Wartość wyśwetlana defnowana jest przez parametry Lo C, H C (lub przez punkty charakterystyk zdefnowane przez użytkownka) oraz parametr Pnt. CHAr - opcja określa typ charakterystyk wejścowej. Dostępne są następujące możlwośc: Ln Sqr Sqrt - charakterystyka lnowa - charakterystyka kwadratowa - charakterystyka perwastkowa W przypadku tych charakterystyk, zakres wyśwetlanych wartośc defnowany jest przez opcje Lo C lub H C. USEr "tn v" "tn h" - charakterystyka określana na podstawe punktów (max. 20) określanych przez użytkownka. Dodawane, modyfkację oraz usuwane punktów charakterystyk umożlwają opcje AddP, EdtP, delp w menu InPt. - charakterystyka objętoścowa zbornka cylndrycznego w pozycj ponowej, określana na podstawe parametrów t Sn, t Sh, t h1, t h2, t h3, t d w menu "InPt". - charakterystyka objętoścowa zbornka cylndrycznego w pozycj pozomej, określana na podstawe parametrów t Sn, t Sh, t h1, t h2, t h3, t d w menu "InPt". Dla wejśca pracującego według charakterystyk użytkownka jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. Szczegółowy ops sposobu przelczana wyśwetlanego wynku zawarty jest w rozdzale WYZNACZANIE WYŚWIETLANEGO WYNIKU. FLt - opcja umożlwa zmanę stopna fltracj wskazań. Dopuszczalne są wartośc od 0 (brak fltracj) do 5 (fltracja z maksymalną stałą czasową ok. 2 sekund). Pnt Lo C H C - pozycja kropk dzesętnej. Dostępne są następujące możlwośc: 0, 0.0, 0.00, Pozycję kropk wybera sę klawszam [^], [v]. Parametry te określają wartośc wyśwetlane dla mnmalnej maksymalnej wartośc pomaru w wybranym zakrese. Przykładowo dla zakresu prądowego 4-20 ma parametr Lo C określa wartość wyśwetlaną dla prądu 4 ma a parametr H C określa wartość wyśwetlaną dla prądu 20 ma). Dostępny zakres Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). W przypadku pracy urządzena według charakterystyk objętoścowej zbornka cylndrycznego w pozycj ponowej pozomej (tzn. gdy parametr CHAr = tn v lub CHAr = tn h ) parametry Lo C oraz H C ne są dostępne. 27

28 t h1, t h2, t h3, t d - parametry defnujące kształt zbornka cylndrycznego (Rys. 7.1, 7.2). a) dla zbornka cylndrycznego w pozycj ponowej: t h1 - wysokość I częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka- 2-mejsca po przecnku, t h2 - wysokość II częśc zbornka o kształce walca, stała pozycja przecnka - 2-mejsca po przecnku, t h3 - wysokość III częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t d - średnca zbornka cylndrycznego, stała pozycja przecnka - 2-mejsca po przecnku, b) dla zbornka cylndrycznego w pozycj pozomej: t h1 - długość I częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t h2 - długość II częśc zbornka o kształce walca, stała pozycja przecnka - 2-mejsca po przecnku, t h3 - długość III częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t d - średnca zbornka cylndrycznego, stała pozycja przecnka - 2-mejsca po przecnku, t Sn, t Sh - parametry defnujące długość oraz położene sondy odmerzającej pozom ceczy, gazów lub materałów sypkch w zbornku (Rys. 7.1, 7.2). t Sn - odległość sondy od dna zbornka, stała precyzja - 2-mejsca po przecnku, przyjmuje sę, że jednostka t Sn jest 100 razy mnejsza od jednostk t Sh t Sh - zakres pomarowy, stała precyzja - 2-mejsca po przecnku. 28 Wartość jednostk parametru t Sn jest 100 razy mnejsza od wartośc jednostk pozostałych parametrów zbornka cylndrycznego, tzn, gdy ustawmy w parametrze t Sh wartość 10,00 a w parametrze t Sn wartość 08,00, to wartość ustawona w parametrze t Sn faktyczne wynos 00,08 przy zachowanej jednostce t Sh. Jeśl podajemy parametry zbornka w [m] ( t Sn wówczas przyjmuje jednostkę [cm], patrz wyżej) to wyśwetlany wynk objętośc zbornka będze w [m 3 ], jeśl podajemy parametry zbornka w [cm] ( t Sn wówczas przyjmuje jednostkę [mm], patrz wyżej) to wynk objętośc będze wyśwetlany w [cm 3 ].

29 Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana (9999) można przesunąć w prawo pozycję przecnka o le jeszcze jest to możlwe (patrz parametr Menu-> npt -> Pnt ). Parametr "t Sh" może meć wartość wększą od wysokośc (dla pozycj ponowej) lub średncy (dla pozycj pozomej) zbornka, co oznacza, że całkowta objętość zbornka może zostać osągnęta przy np. połowe zakresu prądowego. Jeżel przy ustawonej charakterystyce objętoścowej zbornka cylndrycznego zostane przekroczona wartość objętośc zbornka ustawonego za pomocą dostępnych parametrów zbornka to zamast wynku pomaru zostane wyśwetlony komunkat "-H-". t h3 t Sh t h2 t d h~i[ma] t Sn t h1 Rys. 7.1 Parametry zbornka w pozycj ponowej. 29

30 t Sh t h1 t h2 t h3 t d h~i[ma] t Sn Rys. 7.2 Parametry zbornka w pozycj pozomej. AddP delp W przypadku pracy urządzena według charakterystyk użytkownka (tzn. gdy parametr CHAr = USEr ) parametry Lo C oraz H C ne są dostępne do modyfkacj gdyż ch wartośc wyznaczane są na podstawe skrajnych przedzałów charakterystyk użytkownka. - opcja ta umożlwa dodawane punktów do charakterystyk użytkownka. Po wybranu tej opcj urządzene oczekuje na wprowadzene kolejno współrzędnych X oraz Y dla nowego punktu charakterystyk. Wprowadzane współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Współrzędna X określa wartość sygnału wejścowego w stosunku do wybranego zakresu pomarowego. Wartość współrzędnej X wyrażona jest w procentach obejmuje zakres -99,9 199,9. Współrzędna Y określa wskazane wyśwetlacza dla danej współrzędnej X. Wartość współrzędnej Y można zmenać w zakrese Pozycja kropk dzesętnej dla wskazana określana jest na podstawe ustawena parametru Pnt w menu npt. Ne jest możlwe wprowadzene dwóch punktów o tej samej współrzędnej X. Próba wprowadzena współrzędnej X o zdefnowanej wcześnej wartośc powoduje wyśwetlene komunkatu Err. Aby zmodyfkować współrzędne stnejących punktów należy skorzystać z opcj EdtP. Aby odróżnć współrzędne X Y punktów charakterystyk, dla współrzędnych X wyśwetlana jest dodatkowa kropka dzesętna na skrajnym prawym wyśwetlaczu. Dla wejśca pracującego według charakterystyk użytkownka, jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. - opcja ta umożlwa usuwane punktów charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do usunęca (za 30

31 EdtP Lo r, H r pomocą klawszy [^], [v]). Krótke wcskane klawsza [] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce przytrzymane klawsza [] przez co najmnej 2 sek. powoduje wyśwetlene pytana del?. Ponowne, krótke wcśnęce klawsza [] powoduje usunęce beżącego punktu charakterystyk wyśwetlene nformacj o lczbe pozostałych punktów charakterystyk. - opcja ta umożlwa modyfkację wybranego punktu charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do edycj (za pomocą klawszy [^], [v]). Krótke wcskane klawsza [] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce przytrzymane klawsza [] przez co najmnej 2 sek. powoduje przejśce w tryb edycj wybranej współrzędnej. Modyfkacja współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Opcje AddP, delp EdtP dostępne są tylko wówczas gdy wykorzystywana jest charakterystyka użytkownka (tzn. gdy parametr CHAr = USEr ). - parametry defnujące zakres dopuszczalnych welkośc wejścowych (Rys. 7.3). Jeśl wartość pomaru meśc sę w zdefnowanym zakrese to odpowedn wynk pomaru wyśwetlony zostane mmo przekroczena nomnalnego zakresu pomarowego. Jeśl sygnał wejścowy wykroczy poza zakres zdefnowany przez Lo r H r zamast wynku pomaru wyśwetlony zostane komunkat -Lo- lub -H- (zależne od kerunku przekroczena zakresu). Lo r = 75,0% (3 ma) I mn nomnalny zakres pomarowy (4-20mA) H r = 5,0 % (1 ma) I max [ma] dopuszczalny zakres pomarowy wyśwetlany komunkat -Lo- wynk pomaru wyśwetlany pommo przekroczena zakresu nomnalnego wyśwetlany komunkat -H- Rys. 7.3 Określene dopuszczalnego zakresu pomarowego dla przykładowego ustawena parametrów Lo r H r (w trybe 4-20 ) Wartośc Lo r H r określają procentowe rozszerzene nomnalnego zakresu pomarowego. Parametr Lo r ma znaczene tylko w trybach 4-20, 1-5, 2-10 określa dolną grancę przedzału. Przykładowo dla wejśca w trybe 4-20 dolną grancę wyznaczamy według 31

32 następującego wzoru: I mn = 4 ma - 4 ma Lo r %. Wartość Lo r może zostać ustawona w zakrese %. Parametr H r określa górną grancę przedzału, którą np. dla wejśca 4-20 wyznaczamy według następującego wzoru: I max = 20 ma + 20 ma H r %. Wartość H r może zostać ustawona w zakrese % (sposób wyznaczana przedzału prądów wejścowych przedstawony jest w przykładze nr 1 rozdzału: WYZNACZANIE WYŚWIETLANEGO WYNIKU). Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov Opcja br Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Menu HOLd Menu zawera opcje dotyczące funkcj detekcj wartośc szczytowych. Ops funkcj znajduje sę w rozdzale DETEKCJA WARTOŚCI SZCZYTOWYCH: mode - typ wykrywanych zman sygnału merzonego: norm nv - szczyty, wzrost a następne zmnejszene wartośc sygnału o wartość równą co najmnej wartośc parametru PEA, - dolny, zmnejszene a następne wzrost wartośc sygnału o wartość równą co najmnej wartośc parametru PEA. PEA tme HdS - mnmalna welkość zmany sygnału (patrz Rys.6.3 ), która zostane znterpretowana jako szczyt lub dolna, - maksymalny czas wyśwetlana wartośc szczytowej (lub dolny) ustawany w zakrese od 0,0 do 19,9 sekundy z rozdzelczoścą 0,1 sek., Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku []. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. - typ wartośc prezentowanej na wyśwetlaczu LED: real HOLd - wyśwetlane wartośc beżącej, - wyśwetlane wartośc szczytowej (lub dolny), H r1 H r4 - sposób sterowana wyjść przekaźnkowych/dod R1 R4: 32 real HOLd - sterowane według wartośc beżącej, - sterowane według wartośc szczytowej (lub dolny),
