1 IO.PMT-920/R APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI INSTRUKCJA OBSŁUGI MIERNIK Z WEJŚCIEM Pt100/Pt500/Pt1000 TYPU PMT-920/R WARSZAWA STYCZEŃ 2015 APLISENS S.A., Warszawa, ul. Morelowa 7 tel ; fax e-mal: aplsens@aplsens.pl

2 Stosowane oznaczena Symbol Ops Ostrzeżene o konecznośc ścsłego stosowana nformacj zawartych w dokumentacj dla zapewnena bezpeczeństwa pełnej funkcjonalnośc urządzena. Informacje szczególne przydatne przy nstalacj eksploatacj urządzena. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA - Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana nezgodnego z jego przeznaczenem. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalowana urządzeń służących do pomarów cśneń. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa dla rodzaju wykonywanej nstalacj. - W nstalacj z manometram stneje, w przypadku przeceku, zagrożene dla personelu od strony medum pod cśnenem. W trakce nstalowana, użytkowana, przeglądów należy uwzględnć wszystke wymog bezpeczeństwa ochrony. - W przypadku nesprawnośc urządzene należy odłączyć oddać do naprawy producentow lub jednostce przez nego upoważnonej. Zmany wprowadzane w produkcj mogą wyprzedzać aktualzację dokumentacj paperowej użytkownka. Aktualne nstrukcje obsług znajdują sę na stronach http. producenta pod adresem

3 1 IO.PMT-920/R SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS PŁYTY CZOŁOWEJ ZASADA DZIAŁANIA TRYB POMIAROWY DETEKCJA WARTOŚCI SZCZYTOWYCH STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Jedna wartość progowa Dwe wartośc progowe PROGRAMOWANIE URZĄDZENIA OBSŁUGA MENU URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS MENU Menu rel Menu npt Opcja br Menu CoL Menu HOLd Menu SECu Menu rs Opcja Edt Opcja defs Menu SErv STRUKTURA MENU DZIAŁANIE DIODY ALARMOWEJ OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA... 35

4 2 IO.PMT-920/R 1. CHARAKTERYSTYKA OGÓLNA Mernk PMT-920/R posada jedno wejśce Pt 100/Pt 500/Pt 1000 z funkcją automatycznego rozpoznawana podpęca 3-4-przewodowego. Zakres pomarowy obejmuje temperatury od -100 C do +600 C. Wejśce pomarowe posada pełną lnearyzację charakterystyk (aproksymacja na podstawe zapamętanych znormalzowanych tablc charakterystyk przetwarzana). Pomar wdoczny jest na 4-dekadowym wyśwetlaczu LED. Mernk może być wyposażony w 1 lub 2 wyjśca przekaźnkowe lub wyjśca typu OC. Łącze komunkacyjne RS-485 dostępne jest w standardze. Mernk dostępny jest w dwóch wersjach wykonana układu zaslana. PMT-920/R przeznaczony jest do procesów regulacj np. temperatury typu grzane / chłodzene z regulowanym czasam zwłok zadzałana przekaźnków wyjścowych, sterowana pozomam lub zaworam. 2. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśce pomarowe Zakres pomarowy Dokładność pomaru V AC/DC; Hz (separowane) lub V DC 16V V AC (separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana V AC/DC: max. 4,5 VA dla zaslana 16V 35V AC: max. 4,5 VA dla zaslana 19V 50V DC: max. 4,5 W Pt100/Pt500/Pt1000 (automatyczne rozpoznawane podpęca 3-4-przewodowego) -100 C +600 C ± 0,25% ± jedna cyfra Rezystancja przewodów pomarowych Max. 20Ω w każdym przewodze Stablność temperaturowa 50 ppm / C Wyjśca przekaźnkowe: lub OC: 0, 1 lub 2 (styk zwerne) 1A/250V AC (cos φ = 1) 0, 1 lub 2 30mA / 30VDC / 100mW Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 4 x 13mm, dwukolorowy czerwono-zelony Stopeń ochrony (zależne od welkośc wyśwetlacza) wersja 4 x 13mm: IP 40 (od frontu) IP 20 (obudowa zacsk podłączenowe) Typ obudowy Materał obudowy Wymary obudowy Wymary otworu montażowego Głębokość montażowa Grubość płyty tablcy Temperatura pracy Temperatura składowana tablcowa ABS 72 x 36 x 97 mm 67 x 32,5 mm mn. 102 mm max. 5 mm 0 C do +50 C -10 C do +70 C

5 Wlgotność Wysokość 3 IO.PMT-920/R 5 do 90% bez kondensacj do 2000 m n.p.m. Max. moment obrotowy przy dokręcanu złączy śrubowych 0,5 Nm Max. przekrój przewodów przyłączenowych 2,5 mm 2 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. (pomędzy obwodam wyjść przekaźnkowych wytrzymałość wynos 1350V AC) Kompatyblność elektromagnetyczna wg PN-EN To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 3. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam. - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str. 2 - Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym.

6 3.1. ROZPAKOWANIE 4 IO.PMT-920/R Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług - karta gwarancyjna - uchwyty montażowe 2 szt MONTAŻ - Urządzene przeznaczone jest do montażu wewnątrz pomeszczeń w obudowe (tablcy, szafe rozdzelczej) zapewnającej odpowedne zabezpeczene przed udaram elektrycznym. Obudowa metalowa mus być połączona z uzemenem w sposób zgodny z obowązującym przepsam. - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń. Aby zamontować urządzene, należy przygotować w tablcy otwór o wymarach: 66,5 x 32,5 mm (Rys. 3.1). Grubość materału, z którego wykonano tablcę ne pownna przekraczać 5 mm. Podczas przygotowana otworu montażowego należy uwzględnć wycęca na zaczepy umeszczone po obu stronach obudowy (Rys. 3.1). Urządzene należy umeścć w przygotowanym otworze wkładając je od przednej strony tablcy, następne zamocować za pomocą uchwytów (Rys. 3.2). Mnmalne odległośc mędzy osam otworów montażowych - wynkające z termcznych mechancznych warunków pracy - wynoszą 91 mm (w os pozomej) oraz 57 mm (w os ponowej) (Rys. 3.3).

7 a) 5 IO.PMT-920/R b) Rys Wymary montażowe: a) zalecane, b) dopuszczalne

8 6 IO.PMT-920/R Rys Mocowane za pomocą uchwytów Rys Montaż welu urządzeń

9 3.3. SPOSÓB PODŁĄCZENIA 7 IO.PMT-920/R - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L). - Przekrój kabla secowego pownen być tak dobrany aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym.

10 8 IO.PMT-920/R - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena. Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy stosować dla połączeń transmsj szeregowej RS-485. W sytuacj gdy obwody pomarowe lub sterujące są dłuższe nż 30m lub wychodzą poza obręb budynku wymaga sę nstalowana dodatkowych zabezpeczeń przed przepęcam. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak najwększą powerzchną. Ne można dopuścć aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam).

11 9 IO.PMT-920/R Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone w tylnej częśc obudowy urządzena. Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych Rys Ops wyprowadzeń dla wersj z wyjścam przekaźnkowym

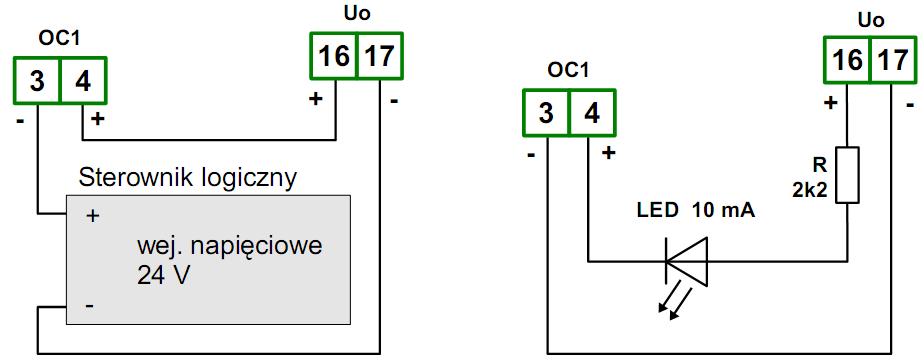

12 10 IO.PMT-920/R Rys Ops wyprowadzeń dla wersj z wyjścam OC Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. Rys Podłączene zaslana oraz przekaźnków sterujących obcążenam

13 11 IO.PMT-920/R Styk wyjść przekaźnkowych ne są wyposażone w obwody gaskowe. Przy wykorzystanu wyjść przekaźnkowych do przełączana obcążeń ndukcyjnych (cewek stycznków, przekaźnków, elektromagnesów, solenodów td.) wymagane jest zastosowane dodatkowego obwodu tłumącego (typowo kondensator 47nF/ mn. 250VAC w szereg z rezystorem 100R, dołączone równolegle do styków przekaźnka lub lepej bezpośrednorównolegle do załączanej ndukcyjnośc). W wynku zastosowana obwodu tłumącego zmnejszony zostaje pozom zakłóceń generowanych podczas przełączana oraz zwększona zostaje trwałość styków przekaźnka. Rys Przykłady równoległego podłączena obwodu tłumącego: a) do styków przekaźnka; b) do obcążena ndukcyjnego Rys Przykładowe podłączena wyjśca typu OC Czujnk rezystancyjny podłączony jest do mernka typowym podłączenem 4-przewodowym (Rys. 3.10a) lub 3-przewodowym (Rys. 3.10b). Ze względu na dokładność pomarów zalecane jest podłączene 4-przewodowe.

14 12 IO.PMT-920/R W przypadku wykorzystywana czujnka 2-przewodowego zaleca sę wykonać podłączena według Rys. 3.10c (podłączene 4-przewodowe ze zwartym konektoram 7 8 oraz 9 10). W przypadku wykorzystywana podłączena 2- przewodowego należy stosować przewody o możlwe małej opornośc. Umożlwa to zmnejszene błędu pomaru zwązanego z brakem kompensacj opornośc przewodów. Wartość pomarową można skorygować za pomocą parametru tofs w menu npt. Ze względu na dokładność pomarów podłączene 2- przewodowe ne jest zalecane. Dla podłączena 4- lub 2-przewodowego opornośc przewodów (Ra Rd) MOGĄ BYĆ DOWOLNE (ne muszą być równe). Dla podłączena 3-przewodowego NALEŻY ZAPEWNIĆ IDENTYCZNOŚĆ opornośc przewodów w celu prawdłowej kompensacj. Nezależne od typu podłączena rezystancja każdego z przewodów ne pownna być wększa nż 20 Ω. a) b) c) Ra, Rb, Rc, Rd dowolne Rb=Rc=Rd Rb, Rc dowolne Rys Podłączena zewnętrzne czujnków: a) 4-przewodowe; b) 3-przewodowe; c) 2-przewodowe Ne należy zmenać sposobu podłączena czujnków podczas pracy urządzena. Zmana sposobu podłączena podczas pracy urządzena może spowodować, że przez klkanaśce sekund po zmane sposobu podłączena wskazane będze neprawdłowe KONSERWACJA Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy. Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów.

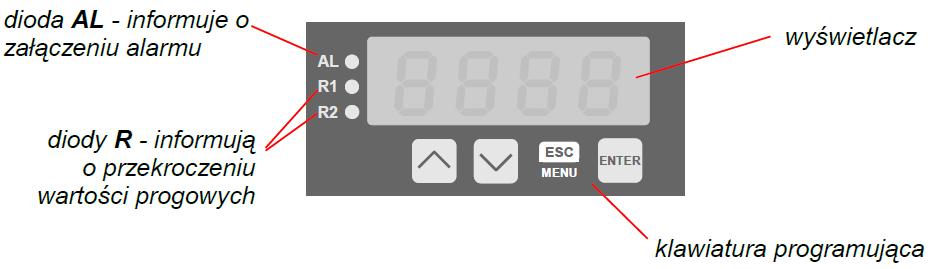

15 13 IO.PMT-920/R 4. OPIS PŁYTY CZOŁOWEJ Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [ESC/MENU] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [ENTER] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. Oznaczene klawszy w treśc nstrukcj: [^] [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, zmana trybu pracy wyśwetlacza. 5. ZASADA DZIAŁANIA Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana, następne urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trybe pomarowym wynk wykonanych pomarów prezentowane są na wyśwetlaczu LED. Jeśl wynk pomaru znaczne przekracza dopuszczalny zakres pomarowy, zamast wynku wyśwetlany jest komunkat -H- lub -Lo- (zależne od kerunku przepełnena). Komunkaty -H- oraz -Lo- mogą być równeż efektem uszkodzena w torze pomarowym. W takm przypadku komunkat -Lo- oznacza zwarce, natomast -H- przerwane obwodu pomarowego. W trybe pomarowym możlwy jest podgląd ustawonych wartośc progowych. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana będze naprzemenne nazwa progu (np. rel1 ) oraz

16 14 IO.PMT-920/R jego aktualna wartość. Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej (patrz ops Menu SECu ), użytkownk może zmodyfkować wartość progu poprzez wcśnęce klawsza [ENTER] wpsane żądanej wartośc (patrz: EDYCJA PARAMETRÓW). Wszystke dostępne parametry pracy urządzena można skonfgurować w menu urządzena (patrz: PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS 485). Konfgurowane urządzena (w menu lub za pośrednctwem nterfejsu RS 485) ne przerywa pracy urządzena DETEKCJA WARTOŚCI SZCZYTOWYCH Mernk WW-30 wyposażony został w funkcję pozwalającą na detekcję wzualzację wartośc szczytowych sygnału merzonego. Opcje dotyczące tej funkcj znajdują sę w menu HOLd (patrz ops Menu HOLd ). Wykryce wartośc szczytowej następuje w przypadku gdy wartość sygnału merzonego wzrośne a następne zmaleje o wartość co najmnej równą wartośc parametru PEA. Wykryta wartość szczytowa jest następne wyśwetlana przez okres czasu defnowany przez parametr tme. Jeżel w trakce wyśwetlana wartośc szczytowej wykryty zostane nowy szczyt, to wartość wyśwetlana zostane uaktualnona rozpoczne sę nowy okres wyśwetlana o długośc tme (Rys.5.1). Po zakończenu okresu wyśwetlana tme lub w przypadku newykryca szczytu urządzene wyśwetla beżącą wartość pomaru. Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku [ESC]. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. Wyśwetlane wartośc szczytowej sygnalzowane jest mganem kropk dzesętnej skrajnej prawej cyfry. Przekaźnk mogą być sterowane w zależnośc od beżącej wartośc pomaru lub wartoścszczytowej (patrz ops Menu HOLd ). Rys Sposób detekcj wartośc szczytowych 5.3. STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Proces regulacj pozomu sygnału merzonego lub zwązanego z sygnałem merzonym umożlwają wyjśca przekaźnkowe urządzena. O stane odpowednego wyjśca przekaźnkowego nformują dody LED (oznaczone lterą R ) znajdujące sę na przednm panelu urządzena.

17 15 IO.PMT-920/R Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. Dzałane wyjśca przekaźnkowego opsane jest za pomocą parametrów: SEtP, SEt2, HYSt, mode, t on, toff, unt oraz AL. W zależnośc od ustawena parametru mode wyjśce przekaźnkowe może być sterowane według jednej lub dwu wartośc progowych. W przypadku sterowana jednoprogowego (Rys. 5.2) przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość pomarowa znajdze sę w strefe A. W przypadku sterowana dwuprogowego (Rys. 5.3) przekaźnk może być załączany gdy wartość pomarowa znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana. Rys Sterowane jednoprogowe wyjśca przekaźnkowego/ dody LED Rys Sterowane dwuprogowe wyjśca przekaźnkowego/ dody LED Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych) Jedna wartość progowa Zasada dzałana wyjśca przekaźnkowego dla przykładowych ustaweń parametrów przedstawona jest na rys. 5.4.

18 16 IO.PMT-920/R Rys Zasada pracy wyjśca przekaźnkowego Parametr SEtP określa próg zadzałana przekaźnka natomast parametr HYSt opsuje hsterezę przekaźnka (wykres: a). Podczas procesu sterowana wyjśce przekaźnkowe może zmenć stan tylko po przekroczenu (w górę lub w dół) wartośc grancznej sygnału merzonego, rozumanej jako próg+hstereza oraz próg-hstereza, jeśl czas (ta,tb,tc,td ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną jest wększy nż czas określony parametram t on, toff oraz unt. Jeśl parametry t on oraz toff zostaną ustawone na wartość równą 0 to zmana stanu przekaźnka nastąp natychmast po przekroczenu grancznej wartośc sygnału merzonego (punkty A oraz C, wykresy: a, b, c ). Jeśl parametry t on oraz toff zostaną ustawone na wartość wększą nż 0 to załączene przekaźnka (punkt B ON, D ON, wykresy: a, d, e) nastąp po czase t on od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a), natomast wyłączene (punkt B OFF, D OFF, wykresy: a, d, e) nastąp po czase toff od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a). Jeśl czas (t A,t B,t C,t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (punkt A oraz C, wykresy: a, d, e). Stan wyjśca po przekroczenu określonej wartośc grancznej (punkty A, B, C, D) opsuje parametr mode. Przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość sygnału regulowanego znajdze sę w strefe A (Rys. 5.4 a). Parametr AL pozwala określć sposób reakcj wyjśca przekaźnkowego w przypadku wystąpena sytuacj alarmowej (np. przekroczene dopuszczalnego zakresu pomarowego). Wszystke parametry dotyczące wyjść przekaźnkowych opsane są w rozdzale Menu rel1.

19 17 IO.PMT-920/R Dwe wartośc progowe Rys Zasada pracy wyjśca przekaźnkowego dla dwóch wartośc progowych W przypadku wykorzystywana w procese sterowana dwóch wartośc progowych oprócz parametru SEtP dostępny jest parametr SEt2 określający drug próg zadzałana przekaźnka (Rys. 5.5) a parametry HYSt, mode, t on, toff, unt oraz AL dotyczą obydwu progów. Podczas procesu sterowana wyjśce przekaźnkowe zmena swój stan dla każdego z progów w tak sam sposób jak to zostało opsane dla pojedynczego progu. Zależnośc czasowe określane parametram t on, toff oraz unt równeż dotyczą obydwu progów. W przypadku sterowana dwuprogowego parametr mode określa stan wyjśca przekaźnkowego po osągnęcu przez sygnał merzony wartośc znajdującej sę w określonej strefe, wyznaczonej przez wartośc granczne obydwu progów. Przekaźnk może być załączany gdy wartość sygnału merzonego znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana (Rys. 5.5).

20 18 IO.PMT-920/R Kolejność wartośc progów SEtP oraz SEt2 może być ustalona dowolne, gdyż sterowane wyjść przekaźnkowych odbywa sę zawsze z uwzględnenem strefy pomędzy wartoścam progowym (strefa A ) oraz stref zewnętrznych (strefa B). 6. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wejśca pomarowego, sposobu wyśwetlana wynków, komunkacj poprzez nterfejs RS 485, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS MENU. Wybrane parametry urządzena dostępne są bez konecznośc wywoływana menu. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana jest naprzemenne: aktualna wartość perwszego progu wybranego przekaźnka oraz nazwa umożlwająca dentyfkację przekaźnka (np. rel1 ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do progów (patrz ops Menu SECu ), użytkownk może zmodyfkować ch wartość poprzez wybór żądanego progu (przycskam [^] [v]) oraz wcśnęce klawsza [ENTER] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). W trybe swobodnego dostępu do progów po zatwerdzenu zmany progu nowa wartość wyśwetlana jest na przeman z numerem progu jeszcze przez klka sekund. W tym czase można skontrolować wprowadzone zmany progu lub klawszam [^] [v] przejść do edycj nnego progu OBSŁUGA MENU URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [ESC/MENU] w trybe pomarowym. Jeśl hasło zostało zdefnowane za pomocą opcj Scod, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz: EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko cyfra aktualne edytowana, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Err. Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [ENTER] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [ENTER] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [ENTER] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [ESC/MENU] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego).

21 19 IO.PMT-920/R Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [ENTER] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [ENTER] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [ENTER] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [ENTER] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [ENTER] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu.

22 20 IO.PMT-920/R Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [ENTER] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [ENTER] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [ENTER] po pojawenu sę pytana SEt? ) oraz powrót do menu OPIS MENU zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Err po chwl oprogramowane powraca do trybu pomarowego. Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć ltery m, zastąpono ją oznaczenem. W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode ) Menu rel1 Menu zawera opcje konfgurujące pracę wyjść przekaźnkowych oraz dod LED oznaczonych lterą R (np. R1 ). Jeżel w urządzenu dostępnych jest klka wyjść przekaźnkowych to każde z wyjść posada własne menu konfguracj pracy (np. menu rel2 dla przekaźnka R2 ). Zasada dzałana wyjść przekaźnkowych została opsana w rozdzale STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH. SEtP Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. - ustawene progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka

23 Set2 21 IO.PMT-920/R - ustawene drugego progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka. Próg ten jest dostępny gdy parametr mode jest w stane n lub out. HYSt - hstereza przekaźnka (w zakrese 0 999). Stan przekaźnka zmena sę przy przekroczenu wartośc: próg+hstereza próg-hstereza. Wyżej wymenone parametry pownny być ustawone tak, aby wartość SEtP + HYSt, SEt2 + HYSt, SEtP - HYSt lub SEt2 - HYSt ne przekraczała zakresu pomarowego. Dodatkowo w przypadku sterowana dwuprogowego ( mode = n lub out ), hsterezy dla obydwu progów ne pownny sę pokrywać (w takm przypadku przekaźnk ngdy ne zmenłby stanu). mode - tryb pracy przekaźnka. Dostępnych jest 6 możlwośc: noac on - przekaźnk neaktywny (na stałe wyłączony) - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż próg+hstereza off n out - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż próg-hstereza - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż prógl+hstereza mnejsza nż prógh-hstereza, gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEt2 - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż prógl-hstereza lub wększa nż prógh+hstereza gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEtP2 modb - przekaźnk sterowany jest poprzez łącze komunkacyjne RS 485. Dody LED śwecą zawsze kedy styk przekaźnka są zwarte, nezależne od ustawonego trybu pracy. W przypadku zanku zaslana urządzene ne zapamętuje stanu przekaźnka, ustawonego za pośrednctwem łącza RS 485 t on - czas opóźnena, po którym zostane załączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt toff unt - czas opóźnena, po którym zostane wyłączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt Jeśl czas przekroczena wartośc: próg+hstereza lub próg-hstereza będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (patrz rozdzał STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH) - jednostka, w jakej wyrażone są czasy t on toff. Dostępne są 2 opcje: mn - mnuty,

24 SEC - sekundy. 22 IO.PMT-920/R AL - parametr określa sposób reakcj przekaźnka na sytuację alarmową. Dostępne są 3 możlwośc: noch - stan przekaźnka pozostane bez zman, on off - przekaźnk zostane załączony, - przekaźnk zostane wyłączony. Jeśl parametr mode ustawony jest na on, off, n lub Out, przez sytuację alarmową rozumane jest przekroczene dopuszczalnego zakresu pomarowego. Jeśl parametr mode przekaźnka ustawony jest na modb, przez sytuację alarmową rozumana jest przerwa w transmsj dłuższa nż wartość parametru mbto (patrz ops: Menu rs ). W przypadku ustawena opcj noch zachowane sę przekaźnka w czase alarmu w pewnych wypadkach może zależeć od ustawena parametru FLt - jeśl FLt ustawono na dużą wartość to np. gwałtowne odłączene sygnału wejścowego będze powodować wolne zmany wartośc wyśwetlanej (alarm włączy sę po pewnym czase, w trakce którego przekaźnk może zmenć stan). Jeżel dla danego przekaźnka parametr AL = on, przekaźnk ten będze reagował w sytuacj alarmowej nawet wtedy gdy został skonfgurowany jako neaktywny ( mode = noac ) Menu npt Menu zawera opcje konfguracj wejśca pomarowego: type" FLt tofs - typ wejśca/czujnka. Dostępne są następujące możlwośc: Pt 1 wejśce Pt100, Pt 5 wejśce Pt500, Pt10 wejśce Pt1000, - opcja umożlwa zmanę stopna fltracj wskazań. Dopuszczalne są wartośc od 0 (brak fltracj) do 5 (fltracja z maksymalną stałą czasową ok. 2 sekund). - parametr (wyrażony w C) umożlwa przesunęce skal pomarowej, określa on wartość dodawaną do wyśwetlanego wynku pomaru w zakrese ±9,9 C Opcja br Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Menu CoL Menu zawera opcje dotyczące sygnalzacj kolorem. Sygnalzacja kolorem polega na zmane koloru wyśwetlacza z koloru podstawowego na kolor aktywny w określonych sytuacjach (np. po załączenu przekaźnka R1). SCoL - opcja ta określa podstawowy kolor wyśwetlacza ( drug z kolorów staje sę kolorem aktywnym): gree - podstawowy kolor to zelony,

25 red 23 IO.PMT-920/R - podstawowy kolor to czerwony. C r1, C r2 - sterowane sygnalzacj kolorem na podstawe stanu przekaźnków: off on - sterowane wyłączone, - sterowane włączone, wyśwetlacz zmen kolor na aktywny po załączenu wybranego przekaźnka ( R1 lub R2). C AL - sterowane sygnalzacj kolorem w stane alarmowym: off on - sterowane wyłączone, - sterowane włączone, wyśwetlacz zmen kolor na aktywny gdy urządzene będze w stane alarmowym. C Pr - opcja ta umożlwa włączene dodatkowego progu dla sygnalzacj kolorem. Warunk sterowana sygnalzacj kolorem dla tego progu określane są poprzez parametry dr, SEtP oraz HySt w menu CoL. off on - brak dodatkowego progu. - włączene dodatkowego progu dla sterowana sygnalzacj kolorem, wyśwetlacz zmen kolor na aktywny gdy wartość wyśwetlana spełn warunk określone przez parametry dr, SEtP oraz HySt w menu CoL. dr - opcja ta określa kerunek zman wartośc wyśwetlanej dla sygnalzacj kolorem: more LESS - wyśwetlacz zmen kolor na aktywny gdy wartość wyśwetlana będze wększa nż próg+hstereza - wyśwetlacz zmen kolor na aktywny gdy wartość wyśwetlana będze mnejsza nż próg+hstereza SEtP - ustawene dodatkowego progu dla sterowana sygnalzacj kolorem (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka. HYSt CrES - hstereza dla sterowana kolorem (w zakrese 0 999). Kolor wyśwetlacza zmena sę przy przekroczenu wartośc: próg+hstereza próg-hstereza. Wyżej wymenone parametry pownny być ustawone tak, aby wartość SEtP + HYSt lub SEtP - HYSt ne przekraczała zakresu pomarowego. - zezwolene na potwerdzane sygnalzacj kolorem za pomocą dowolnego klawsza urządzena. Potwerdzene powoduje skasowane wszystkch zdarzeń powodujących zmanę koloru wyśwetlacza na aktywny. Po potwerdzenu urządzene będze wyśwetlać wskazane w kolorze podstawowym. off on - potwerdzane wyłączone, - potwerdzane włączone Menu HOLd Menu zawera opcje dotyczące funkcj detekcj wartośc szczytowych. Ops funkcj znajduje sę w rozdzale DETEKCJA WARTOŚCI SZCZYTOWYCH:

26 mode 24 IO.PMT-920/R - typ wykrywanych zman sygnału merzonego: norm nv - szczyty, wzrost a następne zmnejszene wartośc sygnału o wartość równą co najmnej wartośc parametru PEA, - dolny, zmnejszene a następne wzrost wartośc sygnału o wartość równą co najmnej wartośc parametru PEA. PEA - mnmalna welkość zmany sygnału (patrz Rys.6.3 ), która zostane znterpretowana jako szczyt lub dolna, tme - maksymalny czas wyśwetlana wartośc szczytowej (lub dolny) ustawany w zakrese 0,0 do 19,9 sekundy z rozdzelczoścą 0,1 sek., Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku [ESC]. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. HdS - typ wartośc prezentowanej na wyśwetlaczu LED: real - wyśwetlane wartośc beżącej, HOLd - wyśwetlane wartośc szczytowej (lub dolny), H r1, H r2 - sposób sterowana wyjść przekaźnkowych/dod R1, R2: real - wyśwetlane wartośc beżącej, HOLd - wyśwetlane wartośc szczytowej (lub dolny), Menu SECu Menu zawera opcje regulujące dostęp do ustawalnych parametrów urządzena: Scod - hasło użytkownka (4-cyfrowa lczba). Jeśl parametr ustawony jest na wartość 0000, hasło jest wyłączone. Jeśl użytkownk zapomn hasła, które uprzedno ustawł, aby uzyskać dostęp do menu wykorzystać można jednorazowe hasło awaryjne. W tym celu należy skontaktować sę z Dzałem Handlowym. Wprowadzene hasła jednorazowego powoduje skasowane hasła użytkownka (t.j. ustawene wartośc 0000 ). Hasła jednorazowego można użyć TYLKO RAZ!, po jego wykorzystanu zostane anulowane. Możlwość użyca hasła jednorazowego można odnowć jedyne poprzez przesłane urządzena do serwsu. A r1, A r2 - opcja umożlwa zezwolene ( on ) lub zakaz ( off ) modyfkacj progów zadzałana przekaźnków/dod R1, R2 w trybe pomarowym bez znajomośc hasła użytkownka Menu rs Menu zawera opcje konfgurujące nterfejs RS 485: Addr - parametr określa adres urządzena, zgodne z protokołem Modbus (od 0 do 199). Jeśl adres ustalony jest na 0, to urządzene odpowada na adres FFh

27 25 IO.PMT-920/R baud - opcja określa prędkość transmsj nterfejsu szeregowego RS 485. Dostępnych jest 8 możlwośc: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2, które odpowadają odpowedno prędkoścom: 1200, 2400, 4800, 9600, 19200, 38400, bt/s. mbac mbto resp - opcja ta pozwala określć sposób dostępu do rejestrów konfguracyjnych urządzena poprzez nterfejs RS 485. Dostępne są następujące możlwośc: on - zapsywane rejestrów poprzez nterfejs RS485 jest dozwolone, off - zapsywane rejestrów poprzez nterfejs RS485 jest zabronone. Blokada zapsu ne dotyczy rejestru nr 04h 05h (patrz: WYKAZ REJESTRÓW). - parametr określa maksymalny dopuszczalny czas (w sek.) pomędzy kolejnym poprawnym ramkam modbusowym odebranym przez urządzene. Jeśl czas ten zostane przekroczony, przekaźnk sterowane za pośrednctwem łącza RS-485 ustawą sę w swoje stany alarmowe (patrz ops parametru AL w menu rel1 ). Parametr mbto może zostać ustawony w zakrese od 0 do 99 sekund. Wartość 0 oznacza, że czas pomędzy kolejnym ramkam ne będze kontrolowany. - opcja ta pozwala określć mnmalny czas po którym urządzene odpowada na zapytane zgodne ze standardem Modbus, odebrane poprzez nterfejs RS485. Protokół transmsj Modbus RTU określa mnmalny czas dentyfkacj/rozdzelena poszczególnych ramek, równy czasow przesyłana 3,5 znaku. Zastosowany w urządzenu nowoczesny, szybk procesor typu RISC umożlwa nemalże natychmastową odpowedź po odebranu zapytana. Dzęk temu przy dużych prędkoścach transmsj czas odpowedz urządzena na zapytane jest bardzo krótk. Jeżel PMT-920 współpracuje z urządzenem (konwerterem) nedostosowanym do tak szybkch odpowedz, to przy dużych prędkoścach transmsj (parametr baud ) należy wprowadzć dodatkowe opóźnene odpowedz. Umożlwa to współpracę PMT-920 z wolnejszym urządzenam, przy ustawenu dużych prędkośc transmsj. Dostępne są następujące możlwośc: Std - odpowedź urządzena następuje bez dodatkowych opóźneń 10c, 20c, 50c, 100c, 200c - odpowedź urządzena następuje z dodatkowym opóźnenem równym czasow wysyłana 10, 20, 50, 100 lub 200 znaków. W wększośc przypadków parametr resp należy ustawć na wartość Std (brak dodatkowych opóźneń). W przypadku nektórych konwerterów nedostosowanych do prędkośc transmsj wększej nż bt/sek. parametr resp należy ustawć na wartość zgodną z tablcą 7.1. Przy współpracy PMT-920 z konwerteram nnych producentów parametr resp należy ustawć dośwadczalne na wartość, dla której ne będą występowały błędy transmsj. Parametr baud Parametr resp 10c 20c 50c Tab.7.1. Ustawena parametru resp Opcja Edt Parametr umożlwa wybór sposobu edycj parametrów numerycznych: dg - zmana poszczególnych cyfr edytowanego parametru, Sld - płynna zmana całej wartośc edytowanego parametru.

28 Opcja defs 26 IO.PMT-920/R Opcja ta umożlwa przywrócene fabrycznych nastaw urządzena. Aby uzyskać dostęp do opcj należy podać hasło specjalne: 5465, następne po wyśwetlenu pytana SEt? potwerdzć czynność klawszem [ENTER] Menu SErv Menu zawera opcje dostępne po podanu hasła serwsowego (wyłączne dla autoryzowanego serwsu). Newłaścwe ustawene parametrów może spowodować błędną pracę urządzena.

29 6.4. STRUKTURA MENU 27 IO.PMT-920/R

30 28 IO.PMT-920/R

31 29 IO.PMT-920/R 7. DZIAŁANIE DIODY ALARMOWEJ Doda alarmowa (AL) załącza sę w przypadku: przekroczena dopuszczalnego zakresu pomarowego, wykryca uszkodzena czujnka, tzn: zwarca lub rozwarca czujnka pomarowego. 8. OBSŁUGA PROTOKOŁU MODBUS Parametry transmsj: Prędkość transmsj: Protokół transmsj: 1 bt startu, 8 btów danych, 1 lub 2 bty stopu (nadawane są 2 bty, akceptowana jest transmsja z jednym oraz dwoma btam), bez kontrol parzystośc wyberana w zakrese od 1200 do bt/sek. zgodny z MODBUS RTU Parametry urządzena oraz wartość pomarowa dostępne są jako rejestry typu HOLDING. Do odczytu rejestru (lub grupy rejestrów) używać należy funkcj 3h, do zapsu rejestrów funkcj 6h lub 10h (zgodne ze specyfkacjam protokołu MODBUS). Za pomocą funkcj 3h oraz 10h można odczytać / zapsać maksymalne 5 rejestrów (w jednej ramce). Urządzene nterpretuje wykonuje ramk typu BROADCAST, ale ne wysyła na ne odpowedz WYKAZ REJESTRÓW Rejestr Zaps Zakres Ops rejestru 01h Ne Wartość beżąca pomaru (bez uwzględnena przecnka) 02h Ne 0h, A0h, 60h Status pomaru; 0h - pomar poprawny; A0h przekroczene górnej grancy zakresu pomarowego; 60h - przekroczene dolnej grancy zakresu pomarowego 03h Tak 1 Pozycja kropk dzesętnej, stała wartość: ; 04h Tak Patrz obok Stan przekaźnków oraz dody alarmowej w postac bnarnej (1 - załączony, 0 - wyłączony): e00ba a - przekaźnk R1; b - przekaźnk R2; e - doda AL; W przypadku zapsu rejestru stotne są tylko bty a,b (pozwalają na sterowane przekaźnkam przez łącze RS 485) 06h Ne Wartość szczytu (lub dolny, bez uwzględnena przecnka) 10h Tak 0 2 Parametr type w podmenu InPt (typ wejśca pomarowego). 0 - wejśce Pt100; 1 - wejśce Pt-500; 2 wejśce Pt-1000; 12h Tak 0 5 Parametr FLt w podmenu InPt (współczynnk fltracj) 18h Tak Parametr tofs w podmenu InPt (przesunęce skal pomarowej), wyrażony w 0,1 C

32 20h 2 Tak Adres urządzena 21h Ne 20F7h Kod dentyfkacyjny urządzena 30 IO.PMT-920/R 22h 3 Tak h 4 Tak h Tak Patrz obok 25h Tak 0 5 2Dh Tak 1 8 2Eh Tak 0 1 2Fh Tak 0 1 Parametr baud w podmenu rs (prędkość transmsj); bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek. Parametr mbac w podmenu rs (zezwolene na zaps rejestrów); 0 - zaps zabronony; 1 - zaps dozwolony Parametry w podmenu SECU w postac bnarnej (0 - off, 1 - on ): bt 0 - parametr A r1 ; bt 1 - parametr A r2 ; Parametr resp w podmenu rs (dodatkowe opóźnene prędkośc transmsj); 0 - bez dodatkowych opóźneń; 1 - opcja 10c ; 2 - opcja 20c ; 3 - opcja 50c ; 4 - opcja 100c ; 5 - opcja 200c ; Opcja br (jasność wyśwetlacza); 1 - najnższa jasność; 8 - najwyższa jasność Parametr SCoL w podmenu COL (podstawowy kolor wyśwetlacza); 0 zelony; 1 - czerwony Opcja Edt (sposób edycj parametrów numerycznych); 0 - tryb dg ; 1 - tryb SLd 30h Tak Parametr SEtP w podmenu rel1, bez uwzględnena przecnka 31h Tak Parametr HySt w podmenu rel1, bez uwzględnena przecnka 32h Tak h Tak h Tak h Tak h Tak 0 2 Parametr mode w podmenu rel1 : 0 - tryb noac ; 1 - tryb on ; 2 - tryb off ; 3 - tryb n ; 4 - tryb out ; 5 - tryb modb Parametr t on w podmenu rel1, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 35h) Parametr toff w podmenu rel1, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 35h) Parametr unt w podmenu rel1 : 0 - opcja SEC ; 1 - opcja mn Parametr AL w podmenu rel1 : 0 - opcja noch ; 1 - opcja on ; 2 - opcja off 37h Tak Parametr SEt2 w podmenu rel1, bez uwzględnena przecnka 38h Tak Parametr SEtP w podmenu rel2, bez uwzględnena przecnka 39h Tak Parametr HySt w podmenu rel2, bez uwzględnena przecnka

33 3Ah Tak 0 3 3Bh Tak Ch Tak Dh Tak 0 1 3Eh Tak IO.PMT-920/R Parametr mode w podmenu rel2 : 0 - tryb noac ; 1 - tryb on ; 2 - tryb off ; 3 - tryb n ; 4 - tryb out ; 5 - tryb modb Parametr t on w podmenu rel2, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 3Dh) Parametr toff w podmenu rel2, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 3Dh) Parametr unt w podmenu rel2 : 0 - opcja SEC ; 1 - opcja mn Parametr AL w podmenu rel2 : 0 - opcja noch ; 1 - opcja on ; 2 - opcja off 3Fh Tak Parametr SEt2 w podmenu rel2, bez uwzględnena przecnka 50h Tak 0 1 Parametr mode w podmenu HOLd (typ wykrywanych zman sygnału): 0 - szczyty; 1 - dolny 51h Tak Parametr PEA w podmenu HOLd, bez uwzględnena przecnka 52h Tak h Tak h Tak h Tak h Tak Patrz obok 61h Tak h Tak 0 1 Parametr tme w podmenu HOLd wyrażony w dzesątych częścach sekundy Parametr HdS w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Parametr H r1 w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Parametr H r2 w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Parametry w podmenu CoL w postac bnarnej (0 off, 1 on ): Bt 7 parametr C AL ; Bt 6 parametr C Pr ; Bt 1 parametr C r2 Bt 0 parametr C r1 ; Parametr CrES w podmenu CoL (zezwolene na potwerdzane): 0 off ; 1 on Parametr dr w podmenu CoL (kerunek zman wartośc): 0 more ; 1 LESS 63h Tak Parametr SEtP w podmenu CoL, bez uwzględnena przecnka 64h Tak Parametr HySt w podmenu CoL, bez uwzględnena przecnka 2 - po zapse rejestru 20h urządzene odpowada ramką rozpoczynającą sę od starego (ne zmenonego) adresu.

34 32 IO.PMT-920/R 3 - po zapse rejestru 22h urządzene odpowada ramką przesłaną zgodne z nową prędkoścą transmsj. 4 - stan parametru mbac dotyczy równeż zapsu do tego parametru, a zatem za pośrednctwem łącza RS 485 można zablokować możlwość zapsu wszystkch rejestrów, ale odblokowane może nastąpć wyłączne w menu urządzena OBSŁUGA BŁĘDÓW TRANSMISJI Jeśl podczas odczytu lub zapsu jednego z rejestrów wystąp błąd to urządzene zwraca ramkę zawerającą kod błędu (zgodne z protokołem Modbus, patrz: przykładowa ramka nr 1). Kody błędów należy nterpretować następująco: 01h 02h 03h 08h A0h 60h - neprawdłowy numer funkcj (dopuszczalne są wyłączne funkcje 03h, 06h 10h), - neprawdłowy numer rejestru do odczytu lub zapsu, - próba zapsu wartośc poza dopuszczalnym zakresem, - zaps rejestru zablokowany przez parametr mbac, - przekroczene nomnalnego zakresu pomarowego w górę, - przekroczene nomnalnego zakresu pomarowego w dół. Kody A0h 60h mogą pojawć sę wyłączne podczas odczytu wartośc wyśwetlanej (rej. 01h) za pomocą funkcj 03h (odczyt pojedynczego rejestru) PRZYKŁADY RAMEK ZAPYTAŃ I ODPOWIEDZI Przykłady dotyczą urządzena o adrese 1. Wszystke wartośc podawane są szesnastkowo. Oznaczena: ADDR FUNC REG H,L COUNT H,L BYTE C DATA H,L CRC L,H Adres urządzena w systeme Numer funkcj Starsza młodsza część numeru rejestru, do którego odwołuje sę polecene Starsza młodsza część lcznka lośc rejestrów, których dotyczy polecene, rozpoczynając od rejestru, który jest określony przez REG (dopuszczalna wyłączne wartość 1) Lczba bajtów danych zawartych w ramce Starsza młodsza część słowa danych Młodsza starsza część sumy CRC 1. Ramka zapytana o wartość wyśwetlaną przez urządzene PMT-920 o adrese 1: ADDR FUNC REG H,L COUNT H,L CRC L,H D5 CA a) Odpowedź urządzena (zakładamy, że wynk pomaru meśc sę w nomnalnym zakrese pomarowym):

35 33 IO.PMT-920/R ADDR FUNC BYTE C DATA H,L CRC L,H FF F8 04 DATA H, L - wartość wyśwetlana, bez uwzględnena przecnka (w tym wypadku 255). Pozycję przecnka można odczytać poberając dodatkowo rejestr 03h. b) Odpowedź urządzena (w przypadku wykryca błędu): ADDR FUNC ERROR CRC L,H ERROR - kod błędu (w tym przypadku 60h, czyl przepełnene zakresu pomarowego w dół) 2. Ramka zapytana o kod dentyfkacj typu urządzena ADDR FUNC REG H,L COUNT H,L CRC L,H D4 00 Odpowedź urządzena: ADDR FUNC BYTE C DATA H,L CRC L,H B7 E1 F2 DATA - kod dentyfkacyjny (20B7h) 3. Zmana adresu urządzena z 1 na 2 (zaps rejestru nr 20h) ADDR FUNC REG H,L DATA H,L CRC L,H C1 DATA H - 0 DATA L - nowy adres (2) Odpowedź urządzena (dentyczna z rozkazem): ADDR FUNC REG H,L DATA H,L CRC L,H C1 4. Zmana prędkośc transmsj wszystkch urządzeń dołączonych do sec RS 485 (przykład ramk typu BROADCAST). ADDR FUNC REG H,L COUNT H,L CRC L,H D2

36 DATA H - 0 DATA L - nowa prędkość transmsj (4 - czyl bt/sek.) 34 IO.PMT-920/R Na ramk typu BROADCAST urządzena ne odpowadają. 5. Pobrane danych z rejestrów nr 1, 2, 3 (przykład pobrana welu rejestrów w jednej ramce): ADDR FUNC REG H,L COUNT H,L CRC L,H B COUNT L - lczba rejestrów do pobrana (max. 5) Odpowedź urządzena: ADDR FUNC BYTE C DATA H1,L1 DATA H2,L2 DATA H3,L3 CRC L,H A B4 DATA H1, L1 - rejestr 01h (10 - czyl wartość wyśwetlana 1.0 ), DATA H2, L2 - rejestr 02h (0 - czyl pomar poprawny), DATA H3, L3 - rejestr 03h (1 - czyl pozycja kropk dzesętnej 0,0 ). Protokół MODBUS RTU ne jest w pełn zamplementowany. Dopuszczalne są jedyne wyżej wymenone sposoby komunkacj.

37 10. LISTA USTAWIEŃ UŻYTKOWNIKA Parametr Ops 35 IO.PMT-920/R Parametry pracy przekaźnka R1 (menu rel1 ) Wartość Wartość fabryczna użytkownka Strona opsu SEtP Próg przekaźnka R SEt2 Drug próg przekaźnka R HYSt Hstereza przekaźnka R mode Tryb pracy przekaźnka R1 n 20 t on Czas opóźnena załączena przekaźnka R toff Czas opóźnena wyłączena przekaźnka R unt Jednostka dla parametrów t on, toff SEC 20 AL Sposób reakcj na sytuację alarmową off 20 Parametry pracy przekaźnka R2 (menu rel2 ) SEtP Próg przekaźnka R SEt2 Drug próg przekaźnka R HYSt Hstereza przekaźnka R mode Tryb pracy przekaźnka R2 n 20 t on Czas opóźnena załączena przekaźnka R toff Czas opóźnena wyłączena przekaźnka R unt Jednostka dla parametrów t on, toff SEC 20 AL Sposób reakcj na sytuację alarmową off 20 Konfguracja wejśca pomarowego (menu npt ) type Typ wejśca, czujnka Pt 1 22 FLt Stopeń fltracj wskazań 0 22 tofs Przesunęce skal pomarowej Parametry wyśwetlana br Stopeń jasnośc wyśwetlacza br6 22 Konfguracja sygnalzacj kolorem (menu CoL ) SCoL Kolor podstawowy wyśwetlacza gree 22 C r1 C r2 C AL C Pr Zmana koloru na aktywny po załączenu przekaźnka R1 Zmana koloru na aktywny po załączenu przekaźnka R2 Zmana koloru na aktywny po wystąpenu sytuacj alarmowej Zezwolene na dodatkowy próg dla sterowana kolorem wyśwetlacza off 22 off 22 off 22 off 22

38 dr Kerunek zman wartośc wyśwetlanej powodujący zmanę koloru na aktywny 36 IO.PMT-920/R more 22 SEtP Próg dla sterowana kolorem wyśwetlacza HySt Hstereza dla sterowana kolorem wyśwetlacza 0 22 CrES Zezwolene na potwerdzane sygnalzacj kolorem za pomocą klawatury urządzena off 22 Konfguracja funkcj detekcj wartośc szczytowych (menu HOLd ) mode Typ wykrywanych zman sygnału norm 23 PEA Mnmalna welkość zmany sygnału tme Maksymalny czas wyśwetlana wartośc szczytowej lub dolny HdS Typ wartośc prezentowanej na wyśwetlaczu LED HOLd 23 H r1 Sposób sterowana wyjśca przekaźnkowego dody R1 real 23 H r2 Sposób sterowana wyjśca przekaźnkowego dody R2 real 23 Dostęp do ustawalnych parametrów urządzena (menu SECu ) A r1 A r2 Zezwolene na zmanę progu przekaźnka R1 bez znajomośc hasła Zezwolene na zmanę progu przekaźnka R2 bez znajomośc hasła on 24 on 24 Konfguracja nterfejsu RS 485 (menu rs ) Addr Adres urządzena 0 24 baud Prędkość transmsj mbac Zezwolene na zaps parametrów urządzena on 24 mbto Max. dopuszczalny czas mędzy poprawnym ramkam 0 24 resp Dodatkowe opóźnene prędkośc transmsj Std 24 Konfguracja sposobu edycj parametrów numerycznych Edt Sposób edycj parametrów numerycznych dg 25
