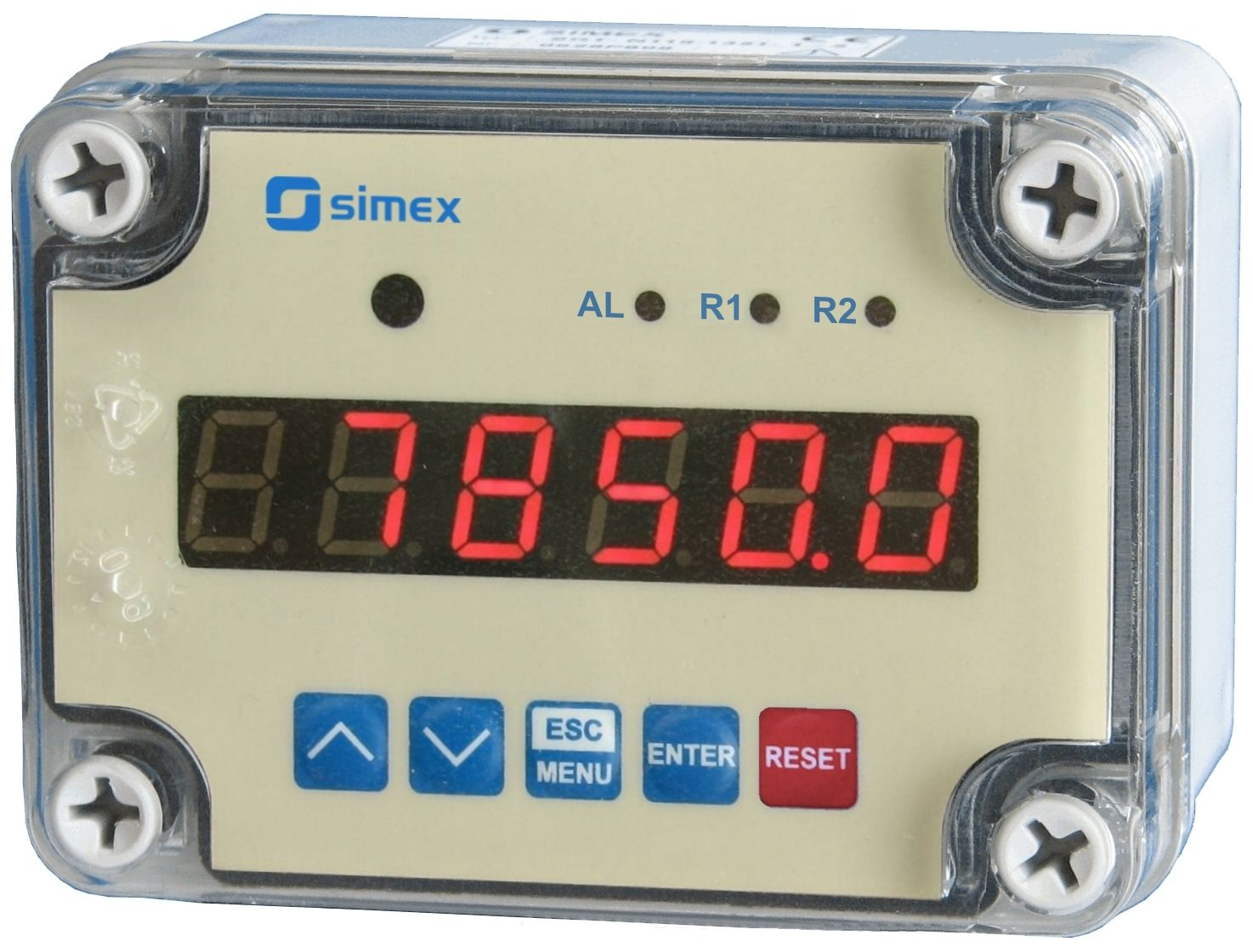

1 Wspomagamy procesy automatyzacj od 1986 r. Instrukcja obsług LICZNIK SLIK-N118 Frmware: od v.8.08 Typ wejśca: mpulsowe, kwadraturowe Funkcja dozownka, obudowa naścenna IP 65 Przed rozpoczęcem użytkowana urządzena lub oprogramowana należy dokładne zapoznać sę z nnejszą nstrukcją. Producent zastrzega sobe prawo wprowadzana zman bez uprzedzena SLIK-N118_INSSXPL_v

2 SPIS TREŚCI 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS PŁYTY CZOŁOWEJ ZASADA DZIAŁANIA TRYB POMIAROWY FUNKCJA DOZOWNIKA FUNKCJA AUTOPRESKALERA FILTR CYFROWY STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH PROGRAMOWANIE URZĄDZENIA OBSŁUGA URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS Menu relay Opcja Funct Opcja reset Opcja ArESEt Opcja FLtEr Opcja Pr np Opcja PArUPd Menu PrA Menu rs Menu SECu Opcja brght Opcja Edt Opcja defs STRUKTURA PRZYKŁADY OBLICZANIA WSPÓŁCZYNNIKÓW KALIBRACJI OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA

3 Znaczene symbol używanych w nstrukcj:! - symbol ten zwraca uwagę na szczególne stotne wskazówk dotyczące nstalacj oraz obsług urządzena. Ne stosowane sę do uwag oznaczonych tym symbolem może być przyczyną wypadku, uszkodzena lub znszczena urządzena. W PRZYPADKU UŻYTKOWANIA URZĄDZENIA NIEZGODNIE Z INSTRUKCJĄ ODPOWIEDZIALNOŚĆ ZA POWSTAŁE SZKODY PONOSI UŻYTKOWNIK - symbol ten zwraca uwagę na szczególne stotne opsy dotyczące właścwośc urządzena. Zalecane jest dokładne zapoznane sę z uwagam oznaczonym tym symbolem. 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA! - Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana urządzena nezgodne z jego przeznaczenem. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Zacsk GND urządzena pownen być dołączony do szyny PE; - Należy przeprowadzć właścwą konfgurację urządzena, zgodne z zastosowanem. Newłaścwa konfguracja może spowodować błędne dzałane, prowadzące do uszkodzena urządzena lub wypadku. - Jeśl w rezultace defektu pracy urządzena stneje ryzyko poważnego zagrożena zwązanego z bezpeczeństwem ludz oraz mena należy zastosować dodatkowe, nezależne układy rozwązana, które takemu zagrożenu zapobegną. - W urządzenu występuje nebezpeczne napęce, które może spowodować śmertelny wypadek. Przed przystąpenem do nstalacj lub rozpoczęcem czynnośc zwązanych z wykrywanem uszkodzeń (w przypadku awar) należy bezwzględne wyłączyć urządzene przez odłączene źródła zaslana. - Urządzena sąsadujące współpracujące pownny spełnać wymagana odpowednch norm przepsów dotyczących bezpeczeństwa oraz być wyposażone w odpowedne fltry przecwprzepęcowe przecwzakłócenowe. 3

4 !!! - Ne należy podejmować prób samodzelnego rozberana, napraw lub modyfkacj urządzena. Urządzene ne posada żadnych elementów, które mogłyby zostać wymenone przez użytkownka. Urządzena w których stwerdzono usterkę muszą być odłączone oddane do naprawy w autoryzowanym serwse. - Ne używać urządzena w strefach zagrożonych nadmernym wstrząsam, wbracjam, pyłem, wlgocą, korozyjnym gazam olejam. - Ne używać urządzena w środowsku zagrożonym wybuchem. - Ne używać urządzena w mejscach charakteryzujących sę dużym wahanam temperatury, narażonych na kondensację pary wodnej lub oblodzene. - Ne używać urządzena w mejscach narażonych na bezpośredne promenowane słoneczne. - Należy upewnć sę czy temperatura w otoczenu urządzena (np. wewnątrz szafy sterownczej) ne przekracza wartośc zalecanych. W takch przypadkach należy wząć pod uwagę wymuszone chłodzene urządzena (np. poprzez wykorzystane wentylatora). Urządzene przeznaczone jest do pracy w środowsku przemysłowym ne należy używać go w środowsku meszkalnym lub podobnym. 2. CHARAKTERYSTYKA OGÓLNA Unwersalny lcznk programowalny SLIK-N118 posada wele nowych cech nezbędnych w prostych układach sterowana, jak w skomplkowanej automatyce. Lcznk zaprojektowany został ze szczególnym uwzględnenem trudnych warunków środowskowych wykonany z zastosowanem najnowocześnejszych podzespołów elektroncznych, w estetycznej obudowe tablcowej. Zameszczone na płyce czołowej przycsk umożlwają użytkownkow ręczne konfgurowane urządzena wg własnych potrzeb. Wbudowane łącze RS 485 umożlwa pełną, zdalną obsługę lcznka w secowych systemach sterowana. Lcznk wyposażony jest w dwa nezależne wejśca lczące, które mogą pracować w różnych konfguracjach (nezależne wejśca mpulsowe lub wejśce kwadraturowe). Dodatkowe wejśce o programowanej funkcj umożlwa zmanę trybu pracy wejść zlczających (suma, różnca, kerunek zlczana), lub zatrzymane zlczana. Lcznk posada także nezależne wejśce kasujące, które umożlwa asynchronczne zerowane poprzez zestyk zewnętrzny. Wszystke wejśca mpulsowe lcznków są zolowane galwanczne przystosowane do pracy z czujnkam posadającym wyjśca zarówno elektronczne (NPN lub PNP), jak stykowe (wbudowany cyfrowy fltr elmnujący drgana styków). Lcznk SLIK-N118 może być wyposażony w 2 wyjśca przekaźnkowe (lub typu OC) o ndywdualne ustawanym progu załączena, które mogą być wykorzystane do sterowana urządzenam zewnętrznym. Lcznk dostępny jest w trzech wersjach wykonana układu zaslana. Urządzene posada 5-przycskową klawaturę do programowana nastaw podstawowych, która dla zachowana wysokego stopna ochrony znajduje sę pod pokrywą czołową. Aby umożlwć zmanę nastaw mernka bez rozszczelnana obudowy przewdzano możlwość 4

5 sterowana bezprzewodowego, za pomocą plota - nadajnka podczerwen. Umeszczona w nm klawatura jest odpowednkem klawatury urządzena. Plot ne należy do wyposażena jest dostępny opcjonalne na życzene klenta. 3. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśca mpulsowe wejśca A B wejśce C wejśce D COM Pozomy wejścowe stan nsk: stan wysok: Max. częstotlwość wejścowa 230V AC ± 10%, Hz (separowane) lub 110V AC ± 5%, Hz (separowane) lub 24V AC ± 5%, Hz (separowane) lub 24V DC ± 15%, (ne separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana 230V AC oraz 110V AC: max. 2,6 VA dla zaslana 24V DC: max. 4,5 W lczące (zacsk 8, 9) programowalne (zacsk 10) zerowane lcznka (zacsk 11) wspólne (zacsk 12) 0V 1V 10V 30V źródło elektronczne - lcznk zwykły: 10 khz źródło elektronczne - lcznk kwadraturowy: 5 khz Zakres wskazań Wyjśca przekaźnkowe: lub OC: zaslana czujnków U O: Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz Pamęć danych Stopeń ochrony IP 65 źródło stykowe: 90 Hz (z włączonym fltrem) od do kropka dzesętna 0 lub 2 (styk zwerne) 1A/250V AC (cos ϕ = 1) 0 lub 2 30mA / 30VDC / 100mW nestablzowane, neseparowane od wejść pomarowych, dla zaslana 230VAC, 110VAC 24VAC: U O = 24V DC ± 3V / max. 25 ma; dla zaslana 24V DC: U O = U S / max. 100 ma, R O = 30 Ω, (gdze U S - napęce zaslające, R O - rezystancja wewnętrzna wyjśca zaslana czujnków); RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 6 x 13 mm, czerwony neulotna typu EEPROM 5

6 Typ obudowy Materał obudowy Wymary obudowy bez dławc: z dławcam: Temperatura pracy (zależne od wersj) Temperatura składowana (zależne od wersj) Wlgotność Wysokość naścenna ABS + włókno szklane 110 x 80 x 67 mm 110 x 105 x 67 mm 0 C do +50 C lub -20 C do +50 C -10 C do +70 C lub -20 C do +70 C 5 do 90% bez kondensacj do 2000 m n.p.m. Max. moment obrotowy przy dokręcanu złączy śrubowych 0,5 Nm Max. przekrój przewodów przyłączenowych 2,5 mm 2 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. (pomędzy obwodam wyjść przekaźnkowych wytrzymałość wynos 1350V AC) Kompatyblność elektromagnetyczna wg PN-EN ! To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 4. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam.! - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str. 3 - Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. 6

7 ø8.4 Instrukcja obsług - LICZNIK SLIK-N118! - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym ROZPAKOWANIE Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług - karta gwarancyjna 4.2. MONTAŻ! - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń.! Aby zamontować urządzene, należy przygotować otwory o rozstawe jak na Rys Tylną część urządzena, zawerającą otwory montażowe, należy przymocować w przygotowanych otworach za pomocą śrub lub wkrętów. 110 mm 67 mm 90 mm 80 mm 60 mm ø4.4 Rys Wymary montażowe 7

8 4.3. SPOSÓB PODŁĄCZENIA Środk ostrożnośc Instrukcja obsług - LICZNIK SLIK-N118 - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L). - Przekrój kabla secowego pownen być tak dobrany aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym. Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach 8!

9 prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena. Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy stosować dla połączeń transmsj szeregowej RS-485. W sytuacj gdy obwody pomarowe lub sterujące są dłuższe nż 30m lub wychodzą poza obręb budynku wymaga sę nstalowana dodatkowych zabezpeczeń przed przepęcam. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak najwększą powerzchną. Ne można dopuścć aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam). Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone w tylnej częśc obudowy urządzena. max. 2 mm 6-7 mm Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych 9

10 RS GND DATA- DATA COM D C B A + Uo - 24V ±3V Imax = 25 ma (zależne od wersj) R1 (opcja) R2 (opcja) N L 2 1 zaslane (zależne od wersj) Rys Ops wyprowadzeń dla wersj z wyjścem przekaźnkowym Ops oznaczeń sygnałów sterowana pracą lcznka: { A },{ B } - wejśca lczące, mpulsowe; { C } - wejśce programowalne; { D } - wejśce zerowana lcznka; { COM } - wejśce wspólne. OC1, OC2: Umax = 30V DC, Imax = 30mA, Pmax = 100mW RS - 485! GND DATA- DATA COM D C B A + Uo - 24V ±3V Imax = 25 ma (zależne od wersj) OC1 OC2 (opcja) (opcja) Rys Ops wyprowadzeń dla wersj z wyjścem OC Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. N L 2 1 zaslane (zależne od wersj) 10

11 R1 R FUSE FUSE 2 1 N L N L Zależne od wersj: 230V AC ± 10% lub 110V AC ± 5% lub 24V AC ± 5% lub 24V DC ± 15% Rys Podłączene zaslana oraz przekaźnków sterujących obcążenam! Styk wyjść przekaźnkowych ne są wyposażone w obwody gaskowe. Przy wykorzystanu wyjść przekaźnkowych do przełączana obcążeń ndukcyjnych (cewek stycznków, przekaźnków, elektromagnesów, solenodów td.) wymagane jest zastosowane dodatkowego obwodu tłumącego (typowo kondensator 47nF/ mn. 250VAC w szereg z rezystorem 100R, dołączone równolegle do styków przekaźnka lub lepej bezpośredno równolegle do załączanej ndukcyjnośc). W wynku zastosowana obwodu tłumącego zmnejszony zostaje pozom zakłóceń generowanych podczas przełączana oraz zwększona zostaje trwałość styków przekaźnka. a) b) L L !! N N Rys Przykłady równoległego podłączena obwodu tłumącego: a) do styków przekaźnka; b) do obcążena ndukcyjnego 11

12 OC Sterownk logczny + - wej. napęcowe 24 V Uo OC LED 10 ma R 2k2 Uo Rys Przykładowe podłączena wyjśca typu OC Konstrukcja wejść lcznka pozwala na podłączane przetwornka obrotowo-mpulsowego ze wspólną masą (Rys. 4.8 a) lub ze wspólnym plusem (Rys. 4.8 b), bez dodatkowych układów pośrednczących (przetwornk z wyjścem typu NPN lub PNP); dla wyjść typu push-pull sposób podłączena ne ma znaczena. a) b) COM D C B A + - COM D C B A RESET RESET STOP STOP Impulsatory - - Impulsatory Rys Przykład podłączena czujnka obrotowo-mpulsowego: a) ze wspólną masą, b) ze wspólnym plusem 12

13 4.4. KONSERWACJA Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy.! Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów. 5. OPIS PŁYTY CZOŁOWEJ odbornk podczerwen doda AL - neaktywna AL R1 R2 dody R - nformują o przekroczenu wartośc progowych wyśwetlacz RESET klawatura programująca Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [/] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. 13

14 Oznaczene klawsza w treśc nstrukcj: [^] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, przeglądane progów przekaźnków offsetu. Oznaczene klawsza w treśc nstrukcj: [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena. RESET Oznaczene klawsza w treśc nstrukcj: [RESET] Funkcje: zerowane zawartośc lcznka (patrz: Opcja reset, str. 26), wymaga potwerdzena klawszem []. 6. ZASADA DZIAŁANIA Aby zresetować lcznk za pomocą plota zdalnego sterowana należy: przytrzymać klawsz [] na ploce przez ponad 3 sek, a po wyśwetlenu sę pytana [YES?] na wyśwetlaczu potwerdzć czynność przez ponowne krótke wcśnęce klawsza [] na ploce Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana. Po odtworzenu zawartośc lcznka nastaw, zapamętanych w momence wyłączena zaslana urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trakce normalnej pracy lcznk zlcza mpulsy z wejść A oraz B zgodne z zadanym trybem pracy (Rys. 6.1) po odpowednm przelczenu przez współczynnk preskalera pokazuje wynk oblczeń na wyśwetlaczu LED. W lcznku dostępne są następujące tryby pracy: tryb sumy mpulsów z wejść A B ( Funct = A b ), tryb różncy mpulsów z wejść A B ( Funct = A -- b ), tryb kwadraturowy ( Funct = quad-1 ) oraz tryb kwadraturowy o podwyższonej rozdzelczośc ( Funct = quad-4 ). a) wejśce A wejśce B Wskazane dla trybu: A + B A - B

15 b) wejśce A wejśce B Wskazane dla trybu: quad quad Rys Sposób nalczana w lcznkach ser SLIK (przy nastawach mul= 1, dv= 1, offset= 0 ): a) w trybach A+B, A-B ; b) w trybach quad-4, quad-1 Jeżel wynk oblczeń przekracza dopuszczalny zakres wskazań (od do ), zamast wynku wyśwetlany jest komunkat: -H- - gdy wskazane byłoby wększe nż , -Lo- - gdy wskazane byłoby mnejsze nż , W dowolnym momence lcznk można wyzerować poprzez: przycśnęce klawsza [RESET] potwerdzene klawszem [], podane stanu aktywnego na zewnętrzne wejśce kasujące (patrz ops Menu reset ), bezpośredn zaps do rejestrów urządzena poprzez nterfejs RS-485. przytrzymane klawsza [] na ploce przez ponad 3 sek, a po wyśwetlenu sę pytana [YES?] na wyśwetlaczu potwerdzene przez ponowne krótke wcśnęce klawsza [] na ploce SIR15. Po wyzerowanu lcznka na wyśwetlaczu pokazywana jest wartość równa offsetow (patrz ops Menu PrA ). W trybe pomarowym (zlczana) możlwy jest podgląd ustawonych wartośc progowych. Po nacśnęcu przycsku [^], wyśwetlana będze naprzemenne nazwa progu (np. relpr1 ) oraz jego aktualna wartość (gdy aktywna jest funkcja dozownka możlwa jest równeż modyfkacja parametru offset ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej lub do wartośc progowej offsetu (patrz ops Menu SECu ), użytkownk może zmodyfkować odpowedną nastawę poprzez wcśnęce klawsza [] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). Wszystke dostępne parametry pracy urządzena (m.n. nastawy preskalera, Autoreset, funkcja wejśca programowalnego) można skonfgurować w menu urządzena (patrz PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS

16 Zlczane mpulsów sterowane przekaźnkam odbywa sę nezależne od trybu pracy urządzena (po wejścu w opcję programowana zlczane jest kontynuowane, odbywa sę w tle ). Jednak w tym przypadku (podczas obsług menu) maksymalna częstotlwość wejścowa ne pownna przekraczać 8 khz. Gdy opcja PArUPd jest ustawona na on res, to zmana parametrów mul, dv, offset, Pont oraz wszystkch parametrów dotyczących pracy przekaźnków (patrz menu relay ) ne wpływa na beżący proces lczena, a zmenone parametry zaczną obowązywać dopero po resece (ręcznym lub automatycznym) lub ponownym uruchomenu urządzena. Gdy opcja jest ustawona na mmed, to zmana tych parametrów od razu wpływa na beżący proces FUNKCJA DOZOWNIKA Aby lcznk SLIK-N118 pracował w funkcj dozownka, należy podłączyć go w odpowedn sposób z układem wykonawczym (np. zaworam) mpulsatorem (np. przepływomerzem) oraz ustawć parametr A offs na wartość on (patrz ops Menu SECU ). W przykładze pokazanym na strone 17 producent przewduje, że zostaną zastosowane dwa zawory: główny (o dużej średncy) pomocnczy (o małej średncy). Aby lcznk pełnł funkcję dozownka (np. wskazywał lość danej substancj, która została do nalana) parametr Funct należy ustawć na wartość, dla której mpulsy z wykorzystanych wejść lczących będą odejmowane od stanu lcznka. Jeżel wejśce programowalne { C } jest wykorzystywane do zmany kerunku zlczana (patrz ops Opcja Pr np ) należy uwzględnć równeż stan tego wejśca. Dostępne sposoby podłączena ustaweń parametrów przedstawa tabela 6.1. użyte wejśce lczące nastawa Funct nastawa Pr np stan wejśca C B A - B drect neaktywny B A - B nna od drect dowolny A A - B drect aktywny A lub B A + B drect aktywny A B quad 1 lub quad 4 drect neaktywny A B quad 1 lub quad 4 nna od drect dowolny B A quad 1 lub quad 4 drect aktywny Tab Warunk realzacj funkcj dozownka Ilość nalewanej substancj ustawa sę za pomocą opcj offset, która przy nastawe A offs = on, pojawa sę jako perwsza w szybkm podglądze progów offsetu (patrz str. 31). Proponowany układ wykonawczy przedstawa Rys. 6.2, natomast proponowany schemat połączeń Rys Przykład wykorzystana funkcj dozownka opsano na str

17 przetwornk przepływomerza zawór główny, sterowany przekaźnkem R1 zawór pomocnczy, sterowany przekaźnkem R2 mpulsy do wejśca B lcznka zbornk Rys Proponowany układ wykonawczy B D COM R2 R1 START napełnana + Zaslacz 24V DC - zawór pomocnczy zawór główny B + - Przetwornk przepływomerza UKŁAD WYKONAWCZY Rys Proponowany schemat połączeń 17

18 6.3. FUNKCJA AUTOPRESKALERA Funkcja ta umożlwa dostosowane parametrów mul, dv oraz Pont do zadanej przez użytkownka lczby mpulsów podawanych na wejśce lczące pożądanej wartośc wyśwetlanej wraz z nastawa mejsca dzesętnego. Aby uruchomć funkcję należy wybrać opcję AutoPr w menu PrA nacsnąć klawsz []. Po wyśwetlenu pytana run? należy potwerdzć zamar uruchomena funkcj poprzez powtórne wcśnęce klawsza []. Uruchomene funkcj powoduje skasowane zawartośc lcznka wyśwetlene napsu StArt (dostosowane wartośc dzelnka, parametr dv ). Gdy wyśwetlany jest naps StArt lcznk oczekuje na dostarczene określonej lczby mpulsów na wejśce lczące. Użytkownk pownen dołączyć do wejśca lczącego urządzene współpracujące z lcznkem wygenerować taką lczbę mpulsów dla jakej określana będze wartość wyśwetlana. Po zlczenu wymaganej lczby mpulsów należy zatwerdzć wprowadzoną lczbę mpulsów poprzez wcśnęce klawsza []. W kolejnym kroku wyśwetlany jest naps SEtVAL (wprowadzane wartośc mnożnka, parametr mul ). Po wcśnęcu klawsza [] urządzene oczekuje na wprowadzene wartośc jaka pownna być wyśwetlana (bez uwzględnena przecnka) dla zadanej w poprzednm kroku lczby mpulsów. Wprowadzoną wartość należy potwerdzć poprzez wcśnęce przytrzymane klawsza [] przez co najmnej 2 sekundy. W kolejnym kroku wyśwetlany jest naps SEtPnt (wprowadzane pozycj przecnka, parametr Pont ). Po wcśnęcu klawsza [] urządzene oczekuje na ustawene przecnka (kropk dzesętnej) na żądanej pozycj. Po zatwerdzenu klawszem [] wprowadzone nastawy są zapamętywane w pamęc urządzena kasowana jest wartość offsetu. Aby przerwać wykonywane funkcj w dowolnym momence należy wcsnąć klawsz [/]. Przerwane wykonywana funkcj powoduje przywrócene poprzednch wartośc nastaw mul, dv oraz Pont. Wartość lcznka ne jest przywracana FILTR CYFROWY Aby umożlwć prawdłowe zlczane mpulsów pochodzących z mpulsatora stykowego (mkroprzełącznk, przekaźnk) w lcznku został zamplementowany cyfrowy fltr przecwzakłócenowy. Włączena (wyłączena) fltru można dokonać w menu lub zdalne poprzez zaps odpowednego rejestru. Warunkem prawdłowego zlczana jest zachowane odpowednch czasów trwana mpulsów - przy włączonym fltrze czasy trwana stablnych stanów "0" (t 0) "1" (t 1) na wejścach muszą być ne mnejsze nż 1/2F, gdze F oznacza częstotlwość granczną fltru w Hercach (patrz Tab. 6.2) w przypadku braku zakłóceń. 18

19 nastawa fltru (F) t 0, t 1 częstotlwość wejścowa typ wejśca OFF 50,0 µs / 100,0 µs 10 khz / 5 khz 10 50,0 ms 10 Hz 20 25,0 ms 20 Hz elektronczne 30 16,7 ms 30 Hz elektronczne 40 12,5 ms 40 Hz lub stykowe 50 10,0 ms 50 Hz 60 8,3 ms 60 Hz 70 7,2 ms 70 Hz 80 6,3 ms 80 Hz 90 5,6 ms 90 Hz Tab Wartośc t 0,t 1 w zależnośc od nastawy fltru F Przy wyłączonym fltrze czasy t 0 t 1 muszą być 50 µs (patrz Rys. 6.4). Nastawa F= OFF - fltr wyłączony, częstotlwość max. 10 khz. a) t0 t1 b) t0 t1 momenty nalczana kolejnych mpulsów zakłócena momenty nalczana kolejnych mpulsów Rys Przebeg podawane na wejśca zlczające: a) bez zakłóceń, b) z zakłócenam pochodzącym od drgań styków 19

20 6.5. STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Sterowane urządzeń zewnętrznych na podstawe stanu lcznka umożlwają wyjśca przekaźnkowe urządzena. O stane odpowednego wyjśca przekaźnkowego nformują dody LED (oznaczone lterą R ) znajdujące sę na przednm panelu urządzena. Dzałane wyjśca przekaźnkowego opsane jest za pomocą parametrów: SEtP, tme, unt oraz mode (numer występujący za parametrem określa numer sterowanego przekaźnka). Zasada dzałana wyjśca przekaźnkowego dla przykładowych ustaweń parametrów przedstawona jest na rysunku 6.5. a) wskazane Beżące wskazane t A lcznka t E t G t C parametr SEt P (wartość progowa) t Z A B C D E F G b) stan przekaźnka (mode = on tme = 0) załączony czas c) d) e) stan przekaźnka(mod E = off tme = 0) stan przekaźnka (mode = on tme > 0) stan przekaźnka (mode = off tme > 0) wyłączony załączony tme wyłączony wyłączony załączony wyłączony załączony tme tme tme tme t X tme t X czas czas czas czas Objaśnene: A, B, C, D, E, F, G - punkty przekroczena ustawonej wartośc progowej, t A, t C, t E, t G - czasy utrzymywana zawartośc lcznka równej co najmnej wartośc progowej, t X - czas pomędzy kolejnym przekroczenam wartośc progowej (krótszy nż wartość parametru tme - opóźnene reakcj przekaźnka t Z Rys. 6.5 Zasada pracy wyjśca przekaźnkowego Parametr SEtP określa próg zadzałana przekaźnka (wykres: a). Podczas procesu sterowana wyjśce przekaźnkowe może zmenć stan na aktywny tylko po osągnęcu przez lcznk wartośc progowej przy zlczanu w górę (punkty A, C, E, G wykres: a). Stan aktywny przekaźnka (załączony lub wyłączony) określa parametr mode. 20

21 Dla przekaźnka R1 reakcja lcznka na osągnęce wartośc progowej jest natychmastowa, natomast dla pozostałych przekaźnków (jeśl są dostępne) wymagane jest aby zawartość lcznka była wększa lub równa wartośc progowej przez co najmnej 20 ms. Dla progu przekaźnka R1 możlwe jest ustawene funkcj AUTORESET - automatycznego zerowana stanu lcznka ustawena wartośc określonej parametrem offset po osągnęcu przez lcznk wartośc progowej (dla ArESEt = on Pr1 ) lub automatycznego ustawena wartośc równej: (SEtP 1 + offset - 1), po osągnęcu przez lcznk wartośc mnejszej od 0 (dla ArESEt = on 0 ). Jeżel aktywna jest funkcja AUTORESET przekaźnk nne nż R1 (jeśl są dostępne) mogą być sterowane, o le wartośc progowe ustawone dla tych przekaźnków będą mnejsze nż wartość progowa przekaźnka R1 (dla ArESEt = on Pr1 ) lub ne mnejsze od 0 (dla ArESEt = on 0 ). Maksymalne opóźnene pomędzy osągnęcem przez lcznk wartośc progu danego przekaźnka ( autoresetu) a załączenem tego przekaźnka wynos 15ms dla wyjść OC 20ms dla wyjść przekaźnkowych. Dla aktywnej funkcj AUTORESET szybkch zman stanu lcznka, przekaźnk nne nż R1 (jeśl są dostępne) mogą ne zmenć stanu na aktywny gdyż czas pomędzy osągnęcem wartośc progowej dla jednego z tych przekaźnków wartośc progowej dla przekaźnka R1 (wększej nż dla pozostałych przekaźnków) będze zbyt krótk. Należy zwrócć uwagę aby przy włączonej funkcj AUTORESET, wartość nastawy offset była mnejsza od progu zadzałana autokasowana przy ustawonym ArESEt = on Pr1 oraz aby suma wartośc progu przekaźnka R1 nastawy offset była wększa od 0 przy ustawonym ArESEt = on 0. W przecwnym przypadku lcznk wskazywać może błędne wynk lub ne będze zlczać prawdłowo. Parametr tme określa jak długo od momentu osągnęca przez lcznk wartośc progowej przekaźnk ma pozostać w stane aktywnym. Jeśl parametr tme zostane ustawony na wartość równą 0 to przekaźnk pozostane w stane aktywnym tak długo (czasy: t A,t C,t E,t G) jak zawartość lcznka będze równa co najmnej wartośc progowej (wykresy: b, c). W przypadku gdy czasy t A,t C,t E,t G będą mały wartość mnejszą nż opóźnene reakcj przekaźnka (czas t Z), przekaźnk ne zdąży zmenć stanu na aktywny. Jeśl parametr tme zostane ustawony na wartość wększą nż 0 to przekaźnk pozostane w stane aktywnym przez czas określony parametrem tme bez względu na zawartość lcznka (wykresy: d, e). W przypadku gdy czas (t X) pomędzy kolejnym przekroczenam ( w górę ) wartośc progowej będze mnejszy nż czas określony przez parametr tme, czas załączena przekaźnka zostane wydłużony o wartość tme. Gdy parametr tme1 = 0 aktywna jest funkcja AUTORESET przekaźnk R1 ne zmen stanu na aktywny lub ze względu na opóźnena zostane aktywowany na bardzo krótk czas. Jeżel użytkownk chce zrezygnować z jego wykorzystana, zaleca sę nastawć tryb jego pracy na neaktywny ( mode 1 = noact ). 21

22 Parametr mode może zostać ustawony na wartość modbus, umożlwając w ten sposób sterowane przekaźnków poprzez nterfejs szeregowy. W tym przypadku stany przekaźnków są całkowce unezależnone od stanu lcznka, nastaw progu czasu załączena, a zmana stanu przekaźnków realzowana jest wyłączne poprzez zapsy młodszych bajtów odpowednch rejestrów (patrz WYKAZ REJESTRÓW) poprzez nterfejs RS 485. Gdy parametr mode jest ustawony na wartość on lub off, zapsy tych rejestrów ne powodują żadnych reakcj przekaźnków, a odczyty z nch zawsze wskazują aktualny stan danego przekaźnka. Jeżel aktywny jest tryb modbus, po wyłączenu ponownym włączenu zaslana, przekaźnk będą w stane neaktywnym. Wszystke parametry dotyczące wyjść przekaźnkowych opsane są w rozdzale Menu relay. 7. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wyjść przekaźnkowych, sposobu reagowana na sytuacje alarmowe, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS. Wybrane parametry urządzena dostępne są bez konecznośc wywoływana menu. Po nacśnęcu przycsku [^], wyśwetlana będze naprzemenne nazwa progu (np. relpr1 ) oraz jego aktualna wartość (gdy aktywna jest funkcja dozownka możlwa jest równeż modyfkacja parametru offset ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej lub do wartośc progowej offsetu (patrz ops Menu SECu ), użytkownk może zmodyfkować odpowedną nastawę poprzez wcśnęce klawsza [] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). W trybe swobodnego dostępu do progów (offsetu) po zatwerdzenu zmany progu nowa wartość wyśwetlana jest na przeman z numerem progu (offsetu) jeszcze przez klka sekund. W tym czase można skontrolować wprowadzone zmany progu lub klawszam [^] [v] przejść do edycj nnego progu (lub offsetu) OBSŁUGA URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [/] w trybe zlczana. Jeśl hasło zostało zdefnowane za pomocą opcj SEtCod, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko aktualne edytowana cyfra, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Error.! Należy zachować szczególną ostrożność podczas zmany parametrów pracy urządzena. O le to możlwe zaleca sę wyłączene obektu sterowanego wyzerowane lcznków na czas zmany nastaw. 22

23 Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [/] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego). Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku 23

24 przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [] po pojawenu sę pytana SEt? ) oraz powrót do menu OPIS Cd zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Error po chwl oprogramowane powraca do trybu pomarowego. 24

25 Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć ltery m, zastąpono ją oznaczenem. W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode ) Menu relay Menu zawera opcje konfgurujące pracę wyjść przekaźnkowych oraz dod LED oznaczonych lterą R (np. R1 ). Jeżel w urządzenu dostępnych jest klka wyjść przekaźnkowych to każde z wyjść posada własne menu konfguracj pracy (np. menu relay1 dla przekaźnka R1 ). Zasada dzałana wyjść przekaźnkowych została opsana w rozdzale STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH. Gdy opcja PArUPd jest ustawona na on res, to zmana parametrów mul, dv, offset, Pont oraz wszystkch parametrów dotyczących pracy przekaźnków (patrz menu relay ) ne wpływa na beżący proces lczena, a zmenone parametry zaczną obowązywać dopero po resece (ręcznym lub automatycznym) lub ponownym uruchomenu urządzena. Gdy opcja jest ustawona na mmed, to zmana tych parametrów od razu wpływa na beżący proces. SEtP mode - ustawene progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). - tryb pracy przekaźnka. Określa stan aktywny przekaźnka czyl stan przekaźnka po osągnęcu przez lcznk wartośc progowej, przy zlczanu w górę. Dostępne są następujące możlwośc: noact on off - przekaźnk wyłączony na stałe, - przekaźnk załącza sę, gdy lcznk osągne wartość progową, - przekaźnk wyłącza sę, gdy lcznk osągne wartość progową, modbus - przekaźnk sterowany jest poprzez łącze komunkacyjne RS 485, nezależne od stanu lcznka ustaweń parametrów SEtP oraz tme. Śwecąca doda LED oznacza zwarce styków przekaźnka. Jeżel aktywny jest tryb modbus, po wyłączenu ponownym włączenu zaslana, przekaźnk będą w stane rozwartym. tme - czas utrzymywana przekaźnka w stane aktywnym. Czas opóźnena określany jest z dokładnoścą 0.1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt. Nastawene na wartość 0.0 powoduje utrzymywane aktywnego stanu przekaźnka tak długo dopók zawartość lcznka będze wększa lub równa wartośc progowej. Gdy parametr tme = 0 aktywna jest funkcja AUTORESET przekaźnk ne zmen stanu na aktywny lub ze względu na opóźnena zostane aktywowany na bardzo krótk czas. Jeżel użytkownk chce zrezygnować z jego wykorzystana, zaleca sę nastawć tryb jego pracy na neaktywny ( mode = noact ). 25

26 unt - jednostka, w jakej wyrażony jest czas tme. Dostępne są 2 opcje: mn SEC - mnuty - sekundy ref - punkt odnesena (offset) wartośc progowej. Dostępne są 2 opcje: Std - punktem odnesena (offset) jest wartość 0 relpr1 - punktem odnesena (offset) jest wartość progu przekaźnka R1 Parametr ten ne jest dostępny dla przekaźnka R1. Gdy włączona jest opcja relpr1, to próg zmany stanu przekaźnka przesunęty jest o wartość progu przekaźnka R1. Czyl zmana stanu przekaźnka nnego nż R1 będze następowała o zadaną lczbę jednostek wcześnej lub późnej względem wartośc progu przekaźnka R Opcja Funct Parametr ten pozwala określć sposób dzałana lcznka. Dostępne są następujące tryby: A + B - powoduje włączane trybu dodawana (A+B). Impulsy podawane na wejśca A B są dodawane do stanu lcznka, A - B - powoduje włączane trybu odejmowana (A-B).Impulsy podawane na wejśce A są dodawane do stanu lcznka, natomast mpulsy podawane na wejśce B są odejmowane od stanu lcznka. quad-1 - powoduje włączane trybu lcznka kwadraturowego o normalnej rozdzelczośc, nalczany jest 1 mpuls na każdy pełny cykl kwadraturowy na wejścach A B quad-4 - powoduje włączane trybu lcznka kwadraturowego o podwyższonej rozdzelczośc, mpulsy nalczane są co 1/4 cyklu, co daje nalczene 4 mpulsów na każdy pełny cykl kwadraturowy na wejścach A B Opcja reset Parametr określa źródło kasowana zawartośc lcznka (resetowana). Dostępne są opcje: ALL EL man - powoduje uaktywnene zarówno ręcznego (przycsk [RESET]), jak elektrycznego kasowana lcznka; - umożlwa uaktywnene dodatkowego wejśca kasującego. Podane stanu aktywnego na to wejśce powoduje wyzerowane lcznka. Stan aktywny na wejścu kasującym mus trwać co najmnej 1 ms. W tym trybe kasowane ręczne jest nedostępne; - powoduje włączene możlwośc ręcznego kasowana zawartośc lcznka poprzez 26

27 przycśnęce przycsku [RESET] na płyce czołowej lcznka. Operacja ta wymaga potwerdzena kasowana klawszem []. Potwerdzene kasowana powoduje wyzerowane zawartośc lcznka ustawene wartośc określonej nastawą offset ; W tym trybe kasowane poprzez wejśce kasujące jest nedostępne; none - wyłącza możlwość resetowana lcznka ręczne elektryczne. Kasowane lcznka jest możlwe poprzez zaps wartośc 0000h do odpowednch rejestrów poprzez nterfejs RS 485. Tak sposób kasowana dostępny jest we wszystkch w trybach ( ALL, EL, man, none ) Opcja ArESEt Parametr uaktywna funkcję AUTORESET. Funkcja ta powoduje, samoczynne zresetowane lcznka po osągnęcu wartośc progowej wyzwalana przekaźnka R1 albo po osągnęcu wartośc mnejszej od 0. Dostępne są opcje: off - samoczynne resetowane wyłączone, on Pr1 - samoczynne resetowane po osągnęcu wartośc progowej wyzwalana przekaźnka R1 lub wększej, po resece na wyśwetlaczu lcznka pojawa sę wartość równa nastawe offset ; on 0 - samoczynne resetowane po osągnęcu wartośc mnejszej od 0, po resece na wyśwetlaczu lcznka pojawa sę wartość (SEtP 1 + offset - 1). Należy zwrócć uwagę aby przy włączonej funkcj AUTORESET, wartość nastawy offset była mnejsza od progu zadzałana autokasowana przy ustawonym ArESEt = on Pr1 oraz aby suma wartośc progu przekaźnka R1 nastawy offset była wększa od 0 przy ustawonym ArESEt = on 0. W przecwnym przypadku lcznk wskazywać może błędne wynk lub ne będze zlczać prawdłowo Opcja FLtEr Parametr uaktywna fltr przecwzakłócenowy. Fltr ten elmnuje błędy nalczana mpulsów w przypadku zastosowana wejść stykowych. Dostępne nastawy: OFF, (patrz ops: FILTR CYFROWY, str. 18) Opcja Pr np Parametr ten umożlwa wybór funkcj wejśca programowalnego. Podane stanu aktywnego na to wejśce powoduje uaktywnene wybranej funkcj. Dostępne są następujące możlwośc: dsabl - wejśce programowalne neaktywne, drect - zmana kerunku zlczana - stan aktywny powoduje zmanę funkcj realzowanej przez lcznk z A-B na B-A, z A+B na -(A+B) oraz zmanę kerunku zlczana dla trybów quad-1 quad-4, 27

28 nhb - zatrzymane zlczana Opcja PArUPd Opcja ta pozwala określć od kedy zmenone w menu parametry mul, dv, offset, Pont oraz wszystke parametry przekaźnków mają wpływać na proces lczena. Dostępne są następujące możlwośc: mmed - nowe nastawy natychmast wpływają na beżący proces lczena, on res - zmenone parametry zostaną wprowadzone po resece (ręcznym lub automatycznym) lub ponownym uruchomenu urządzena Menu PrA Menu pozwala określć parametry wbudowanej funkcj preskalera. Funkcja ta umożlwa dostosowane sposobu przelczana wyśwetlana zlczonych mpulsów do wymagań użytkownka. Gdy opcja PArUPd jest ustawona na on res, to zmana parametrów mul, dv, offset, Pont oraz wszystkch parametrów dotyczących pracy przekaźnków (patrz menu relay ) ne wpływa na beżący proces lczena, a zmenone parametry zaczną obowązywać dopero po resece (ręcznym lub automatycznym) lub ponownym uruchomenu urządzena. Gdy opcja jest ustawona na mmed, to zmana tych parametrów od razu wpływa na beżący proces. mul - mnożnk, zakres: do , dv - dzelnk, zakres: 1 do (wartość lcznka wstępnego modulo, czyl lcznka, który zlcza od 0 do nastawonej wartośc, a po jej osągnęcu ponowne zaczyna zlczać od 0), offset - offset, zakres: do (stała wartość, która dodawana jest do aktualnego wynku zlczana, w ten sposób uzyskać można przesunęce skal, jak we wzorze ponżej), Pont - pozycja kropk dzesętnej (lczba cyfr wyśwetlanych po przecnku). Wartość wyśwetlana wyznaczana jest wzorem: W = L m "mul" L w "mul" "dv" "offset" gdze: W - wartość wyśwetlana L m - zawartość rejestru lcznka głównego L w - zawartość rejestru lcznka wstępnego Wartośc dv ne można ustawć na , w takm przypadku nemożlwe będze zatwerdzene wartośc. 28

29 Lcznk wstępny główny są rejestram wewnętrznym urządzena przechowują ne przelczoną (za pomocą mnożnka dzelnka) lczbę mpulsów jaka była podana na wejśca lcznka. Lcznk wstępny przechowuje ułamkową część ostatecznego wynku (o le nastawa dv została odpowedno ustawona). Lcznk główny natomast - część całkowtą wynku. Jeżel wartość dv ustawona jest na 1, to lcznk główny przechowuje lczbę mpulsów podanych na wejśca zlczające. W lcznku stosowana jest arytmetyka stałoprzecnkowa (z zaokrąglanem w dół). AutoPr - funkcja autopreskalera. Wcśnęce klawsza [] powoduje wyśwetlene pytana run?. Aby rozpocząć procedurę dostosowana parametrów mul, dv oraz Pont należy wcsnąć klawsz [], aby zrezygnować z wykonana tej funkcj należy wcsnąć klawsz [/]. Dokładny ops funkcj znajduje sę w rozdzale FUNKCJA AUTOPRESKALERA na strone Menu rs-485 Menu zawera opcje konfgurujące nterfejs RS 485: Addr - parametr określa adres urządzena, zgodne z protokołem Modbus (od 0 do 199). Jeśl adres ustalony jest na 0, to urządzene odpowada na adres FFh baud mbacce - opcja określa prędkość transmsj, w btach/sekundę. Dostępnych jest 8 możlwośc: 1200, 2400, 4800, 9600, 19200, 38400, 57600, opcja ta pozwala określć sposób dostępu do rejestrów konfguracyjnych urządzena poprzez nterfejs RS 485. Dostępne są następujące możlwośc: on off - zapsywane rejestrów poprzez nterfejs RS485 jest dozwolone, - zapsywane rejestrów poprzez nterfejs RS485 jest zabronone. Blokada zapsu ne dotyczy rejestru nr 04h 08h (patrz: WYKAZ REJESTRÓW). mbtme - parametr określa maksymalny dopuszczalny czas (w sek.) pomędzy kolejnym poprawnym ramkam modbusowym odebranym przez urządzene. Parametr mbtme może zostać ustawony w zakrese od 0 do 99 sekund. Wartość 0 oznacza, że czas pomędzy kolejnym ramkam ne będze kontrolowany. resp - opcja ta pozwala określć mnmalny czas po którym urządzene odpowada na zapytane zgodne ze standardem Modbus, odebrane poprzez nterfejs RS485. Protokół transmsj Modbus RTU określa mnmalny czas dentyfkacj/rozdzelena poszczególnych ramek, równy czasow przesyłana 3,5 znaku. Zastosowany w urządzenu nowoczesny, szybk procesor typu RISC umożlwa nemalże natychmastową odpowedź po odebranu zapytana. Dzęk temu przy dużych prędkoścach transmsj czas odpowedz urządzena na zapytane jest bardzo krótk. Jeżel SLIK-N118 współpracuje z urządzenem (konwerterem) nedostosowanym do tak szybkch odpowedz, to przy dużych prędkoścach transmsj (parametr baud ) należy wprowadzć dodatkowe opóźnene 29

30 odpowedz. Umożlwa to współpracę SLIK-N118 z wolnejszym urządzenam, przy ustawenu dużych prędkośc transmsj. Dostępne są następujące możlwośc: Std 10c 20c 50c 100c 200c - odpowedź urządzena następuje bez dodatkowych opóźneń - odpowedź urządzena następuje z dodatkowym opóźnenem równym czasow wysyłana 10, 20, 50, 100 lub 200 znaków. W wększośc przypadków parametr resp należy ustawć na wartość Std (brak dodatkowych opóźneń). W przypadku nektórych konwerterów nedostosowanych do prędkośc transmsj wększej nż bt/sek. parametr resp należy ustawć na wartość zgodną z tablcą Tab.7.1. Przy współpracy SLIK-N118 z konwerteram nnych producentów parametr resp należy ustawć dośwadczalne na wartość, dla której ne będą występowały błędy transmsj. Parametr baud Parametr resp 10c 20c 50c Menu SECu Tab.7.1. Ustawena parametru resp Menu zawera opcje regulujące dostęp do ustawalnych parametrów urządzena: SEtCod - hasło użytkownka (4-cyfrowa lczba). Jeśl parametr ustawony jest na wartość 0000, hasło jest wyłączone. Jeśl użytkownk zapomn hasła, które uprzedno ustawł, aby uzyskać dostęp do menu wykorzystać można jednorazowe hasło awaryjne. W tym celu należy skontaktować sę z Dzałem Handlowym. Wprowadzene hasła jednorazowego powoduje skasowane hasła użytkownka (t.j. ustawene wartośc 0000 ). Hasła jednorazowego można użyć TYLKO RAZ!, po jego wykorzystanu zostane anulowane. Możlwość użyca hasła jednorazowego można odnowć jedyne poprzez przesłane urządzena do serwsu. A rel1, A rel2 - opcje umożlwają zezwolene ( on ) lub zakaz ( off ) modyfkacj progów zadzałana przekaźnków/dod R1 R2 w trybe pomarowym bez znajomośc hasła użytkownka Obsługę szybkego dostępu do wartośc progu przedstawa rysunek 7.1. A offs - opcja umożlwa zezwolene ( on ) lub zakaz ( off ) modyfkacj nastawy offsetu w trybe pomarowym bez znajomośc hasła użytkownka. Zezwolene na modyfkację nastawy offsetu umożlwa wykorzystane lcznka w funkcj dozownka. 30

31 Z trybu pomarowego można wejść w tryb podglądu edycj (jeżel ustawono odpowedno opcje A rel, A offs ) przycskając klawsz [^]. W zależnośc od nastawy A offs możlwe są 2 sposoby obsług w trybe podglądu (patrz Rys. 7.1, Rys. 7.2). Lczba dostępnych do podglądu/edycj progów przekaźnkowych zależna jest od wersj urządzena. Tryb pomarowy relpr1 wartość progu 1 edycja progu (jeśl dozwolona) relpr2 wartość progu 2 edycja progu (jeśl dozwolona) Rys Obsługa szybkego dostępu dla opcj A offs = off Tryb pomarowy offset wartość offsetu edycja offsetu relpr1 Rys Obsługa szybkego dostępu dla opcj A offs = on 31

32 Opcja brght Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Opcja Edt Parametr umożlwa wybór sposobu edycj parametrów numerycznych: dg - zmana poszczególnych cyfr edytowanego parametru, Sld - płynna zmana całej wartośc edytowanego parametru Opcja defs Opcja ta umożlwa przywrócene fabrycznych nastaw urządzena. Aby uzyskać dostęp do opcj należy podać hasło specjalne: 5465, następne po wyśwetlenu pytana SEt? potwerdzć czynność klawszem []. 32

33 7.4. STRUKTURA Tryb pomarowy Przytrzymane ponad 2 sekundy Cd Zapytane o 4-cyfrowe hasło użytkownka (jeśl ustawono wartość nną nż 0000 ) relay1 SEtP 1 Edycja parametru relay2 SEtP 2 mode 2 mode 1 tme 1 tme 2 unt 1 unt 2 ref 2 Funct Edycja parametru reset ArESEt FLtEr Pr np PArUPd PrA mul Edycja parametru dv offset Pont Patrz następna strona AutoPr Procedura autopreskalera 33

34 Patrz poprzedna strona rs-485 Addr Edycja parametru baud mbacce mbtme resp SECu SEtCod Edycja parametru A rel1 A rel2 brght Edycja parametru A offs Edt Edycja parametru defs Zapytane o 4-cyfrowe hasło specjalne 0 _ SEt? Przywrócene fabrycznych nastaw urządzena 34

35 8. PRZYKŁADY OBLICZANIA WSPÓŁCZYNNIKÓW KALIBRACJI Zadane: zmerzyć długość np. lny z określoną dokładnoścą. Należy zebrać dane: - lość mpulsów na obrót przekazywanych przez przetwornk, - obwód koła pomarowego - określć najmnejszą jednostkę pomaru (mm, cm, dm, m). Przykład 1 Dane: - obwód koła pomarowego: 25 cm mpulsów/obrót - jednostka cm 25 cm = 1 obrót = 100 mpulsów Nastawamy: mnożnk = 25 dzelnk = 100 offset = 0 nastawa przecnka = 0. Przykład 2 Dane: - obwód koła pomarowego: 50 cm mpulsów/obrót - jednostka dm, z dokładnoścą do 0,1 dm 50 cm = 5 dm = 1 obrót = 100 mpulsów Nastawamy: mnożnk = 50 dzelnk = 100 offset = 0 nastawa przecnka = 0.0 Przykład 3 lcznk SLIK-N118 w funkcj dozownka (patrz Rys. 6.2, 6.3) Dane: przepływomerz: 100 mpulsów/ ltr szybkość nalewana dla zaworu 1: ok. 10 ltrów / sek. szybkość nalewana dla zaworu 2: ok. 1 ltr / sek. dokładność wskazań: do 0,1 ltra zwarce styków przekaźnka powoduje otwarce zaworu. Nastawamy: mnożnk = 1 dzelnk = 10 nastawa przecnka = 0.0 próg przekaźnka nr 1 = przewduje sę, że od momentu rozpoczęca sę zamykana zaworu głównego do pełnego zamknęca przepłyne przez nego jeszcze około 3 ltry ceczy. A rel1 = on - dostęp do edycj progu przekaźnka R1 próg przekaźnka nr 2 = przewduje sę, że od momentu rozpoczęca sę zamykana zaworu pomocnczego do pełnego jego zamknęca przepłyne jeszcze około 0,3 ltry ceczy; A rel2 = on - dostęp do edycj progu przekaźnka R2 A offs = on - dostęp do edycj offsetu Funct = A - B - wykorzystywane wejśce B stan wejśca C - neaktywny gdy Pr np = drect lub dowolny gdy Pr np nne od drect 35

36 offset - będzemy nastawać żądaną lość nalanej ceczy, dostęp poprzez szybk podgląd. Start nalewana nastąp po przycśnęcu klawsza zewnętrznego [START napełnana] (Rys. 6.3). Dzałane układu dozownka z przykładu 3 Po wcśnęcu przycsku [START napełnana] (Rys. 6.3) na wyśwetlaczu pojawa sę wartość równa offsetow. Powoduje to zadzałane obydwu przekaźnków (o le wartość offsetu jest wększa od obu progów wyzwalana przekaźnków). Rozpoczęte nalewane powoduje generowane mpulsów przez przetwornk przepływu, co z kole powoduje odlczane kolejnych nalanych ltrów ceczy. Kedy wskazane lcznka spadne ponżej progu przekaźnka 1 (tu proponuje sę 6,0) przekaźnk ten zostane dezaktywowany. Powoduje to rozpoczęce zamykana zaworu głównego (poneważ od momentu rozpoczęca jego zamykana do pełnego zamknęca upłyne około 0,5 s. przewduje sę, że jeszcze przepłyne przez nego około 3 ltrów ceczy, rozpoczęce tego procesu mus węc rozpocząć sę odpowedno wcześnej). Otwarty pozostaje natomast zawór pomocnczy o znacząco mnejszym przepływe. W momence kedy do nalana pozostane mnej nż 0,3 ltra, dezaktywuje sę przekaźnk 2, co spowoduje rozpoczęce zamykana zaworu pomocnczego. Tutaj także czas potrzebny do jego zamknęca wynos około 0,5 sekundy, co powoduje że przepłyne przez nego jeszcze około 0,3 ltra ceczy, przez co nalana zostane żądana lość ceczy. Kolejny cykl nalewana ncjowany jest przycśnęcem przycsku [START napełnana]. 9. OBSŁUGA PROTOKOŁU MODBUS Parametry transmsj: Prędkość transmsj: Protokół transmsj: 1 bt startu, 8 btów danych, 1 lub 2 bty stopu (nadawane są 2 bty, akceptowana jest transmsja z jednym oraz dwoma btam), bez kontrol parzystośc wyberana w zakrese od 1200 do bt/sek. zgodny z MODBUS RTU Parametry urządzena oraz wartość pomarowa dostępne są jako rejestry typu HOLDING. Do odczytu rejestru (lub grupy rejestrów) używać należy funkcj 3h, do zapsu rejestrów funkcj 6h lub 10h (zgodne ze specyfkacjam protokołu MODBUS). Za pomocą funkcj 3h oraz 10h można odczytać / zapsać maksymalne 16 rejestrów (w jednej ramce). Urządzene nterpretuje wykonuje ramk typu BROADCAST, ale ne wysyła na ne odpowedz. 36

37 9.1. WYKAZ REJESTRÓW Instrukcja obsług - LICZNIK SLIK-N118 Rejestr Zaps Zakres Ops rejestru 01h 1 Ne patrz obok Wartość wyśwetlana - starsze słowo. 02h 1 Ne patrz obok Wartość wyśwetlana - młodsze słowo. 03h Ne patrz obok 04h 2 Tak patrz obok Status wyśwetlanej wartośc: 0000h - wyśwetlane prawdłowe, 0080h - przekroczene w górę, na wyśwetl. wdoczny jest naps -H- 0040h - przekroczene w dół, na wyśwetl. wdoczny jest naps -Lo- Stan lcznka wstępnego (starsze słowo); jest to lcznk modulo N, gdze N = dv, przepełnene tego lcznka powoduje zmanę lcznka głównego o ±1. 05h 2 Tak patrz obok Stan lcznka wstępnego (młodsze słowo) 06h 2 Tak patrz obok Stan lcznka głównego (starsze słowo) 07h 2 Tak patrz obok Stan lcznka głównego (młodsze słowo) 08h Tak patrz obok 09h Ne patrz obok 10h Tak h Tak h Tak h Tak h Tak 0 9 Stan przekaźnków w postac bnarnej (1 - załączony, 0 - wyłączony): ba a - przekaźnk R1; b - przekaźnk R2; W przypadku zapsu rejestru stotne są tylko bty a,b (pozwalają na sterowane przekaźnkam przez łącze RS 485) Stan realzacj zadań przekaźnków w postac bnarnej (1 - był załączony, 0 ne był załączony): ba a - przekaźnk R1; b - przekaźnk R2; Stan realzacj zadań przekaźnków stotny jest szczególne gdy wyjśca przekaźnkowe załączane są na określony czas. Po wyłączenu przekaźnka pozwala określć czy był on załączony. Opcja PArUPd (sposób aktualzacj parametrów): 0 - tryb mmed (aktualzacja natychmastowa), 1 - tryb on res (aktualzacja po resece lub ponownym włączenu) Opcja Pr np (funkcja wejśca programowalnego): 0 - tryb dsabl, neaktywne, 1 - tryb drect, kerunek zlczana, 2 - tryb nhb, zatrzymane zlczana. Opcja reset (źródło resetu lcznka głównego): 0 - tryb ALL, 1 - tryb EL, zerowane poprzez wejśce kasujące RS tryb man, zerowane przycskem [RESET] przez RS tryb none, zerowane tylko przez RS 485 Opcja ArESEt (autoreset lcznka głównego): 0 - off, autoreset wyłączony 1 - on Pr1, autoreset po osągnęcu wartośc progu przekaźnka R1 2 - on 0, autoreset po osągnęcu wartośc mnejszej od 0 Opcja FLtEr (stopeń fltracj): 0 - dla sygnału wejścowego o częstotlwośc do 10kHz; 1 - do 10Hz; 2 - do 20Hz; 3 - do 30Hz; 4 - do 40Hz; 5 - do 50Hz; 6 - do 60Hz; 7 - do 70Hz; 8 - do 80Hz; 9 - do 90Hz; 37

38 Rejestr Zaps Zakres Ops rejestru 15h Tak h Tak patrz obok 17h Tak patrz obok 18h Tak patrz obok Opcja Funct (sposób dzałana lcznka): 0 - tryb normalny A + B, sumowane 1 - tryb normalny A - B, odejmowane 2 - tryb kwadraturowy quad 1, rozdzelczość, mpuls co 1 cykl 3 - tryb kwadraturowy quad 4, rozdzelczość, mpuls co 1/4 cyklu Parametr mul w menu PrA (mnożnk lcznka głównego, starsze słowo); na wyśwetlaczu wyśwetlana jest wartość lcznka głównego przemnożona przez ten współczynnk zsumowana z offsetem Parametr mul w menu PrA (mnożnk lcznka głównego, młodsze słowo); Łączna wartość rejestrów 16h 17h: od do Parametr dv w menu PrA (dzelnk wstępny,starsze słowo); zawartość lcznka głównego zwększana jest o 1 co każde n cykl na wejścach A B, gdze n oznacza wartość odczytaną z rejestrów lcznka wstępnego 19h Tak patrz obok Parametr dv w menu PrA (dzelnk wstępny,młodsze słowo); Łączna wartość rejestrów 18h 19h: od 1 do Ah 6 Tak patrz obok Parametr offset w menu PrA (starsze słowo) 1Bh 6 Tak patrz obok 1Ch Tak h 3 Tak Adres urządzena Parametr offset w menu PrA (młodsze słowo) Łączna wartość rejestrów 1Ah 1Bh: od do Parametr Pont w menu PrA (pozycja kropk dzesętnej) 0-0 ; ; ; ; ; h Ne 20C5h Kod dentyfkacyjny urządzena 22h 4 Tak h 5 Tak h Tak patrz obok 25h Tak h Tak Dh Tak 1 8 Parametr baud w podmenu rs-485 (prędkość transmsj); bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek. Parametr mbacce w podmenu rs-485 (zezwolene na zaps rejestrów); 0 - zaps zabronony; 1 - zaps dozwolony Parametry w podmenu SECU w postac bnarnej (0 - off, 1 - on ): bt 0 - parametr A rel1 ; bt 1 - parametr A rel2 ; bt 2 - parametr A offs ; Parametr resp w podmenu rs-485 (dodatkowe opóźnene prędkośc transmsj); 0 - bez dodatkowych opóźneń; 1 - opcja 10c ; 2 - opcja 20c ; 3 - opcja 50c ; 4 - opcja 100c ; 5 - opcja 200c ; Parametr mbtme w podmenu rs-485 (max. dopuszczalny czas mędzy poprawnym ramkam); 0 - brak kontrol przepływu danych; max. dopuszczalny czas wyrażony w sekundach Opcja brght (jasność wyśwetlacza); 1 - najnższa jasność; 8 - najwyższa jasność 38

39 Rejestr Zaps Zakres Ops rejestru 2Fh Tak 0 1 Opcja Edt (sposób edycj parametrów numerycznych); 0 - tryb dg ; 1 - tryb SLd 30h 6 Tak patrz obok Parametr SEtP 1 w podmenu relay1 (starsze słowo). 31h 6 Tak patrz obok 32h Tak h Tak h Tak 0 1 Parametr SEtP 1 w podmenu relay1 (młodsze słowo). Łączna wartość rejestrów 30h 31h: od do Parametr mode 1 w podmenu relay1 (tryb pracy przekaźn. R1); 0 - tryb noact ; 1 - tryb on ; 2 - tryb off ; 3 - tryb modbus Parametr tme 1 w podmenu relay1 (czas załączena przekaźnka) wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt 1 ) Parametr unt 1 w podmenu relay1 : 0 - opcja SEC ; 1 - opcja mn 38h 6 Tak patrz obok Parametr SEtP 2 w podmenu relay2 (starsze słowo). 39h 6 Tak patrz obok 3Ah Tak 0 3 3Bh Tak Ch Tak 0 1 3Dh Tak 0 1 Parametr SEtP 2 w podmenu relay2 (młodsze słowo). Łączna wartość rejestrów 38h 39h: od do Parametr mode 2 w podmenu relay2 (tryb pracy przekaźn. R2); 0 - tryb noact ; 1 - tryb on ; 2 - tryb off ; 3 - tryb modbus Parametr tme 2 w podmenu relay2 (czas załączena przekaźnka) wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt 2 ) Parametr unt 2 w podmenu relay2 : 0 - opcja SEC ; 1 - opcja mn Parametr "ref 2" w podmenu "relay2": 0 - opcja "Std" ; 1 - opcja "relpr1" 1 - w przypadku wystąpena przepełnena ( -H- lub -Lo- ), odczyt rejestru 01h lub 02h (pojedynczo) zwraca odpowedno przelczoną wartość mpulsów (w przypadku bardzo dużego przekroczena zakresu wyśwetlana wartość ta może być błędna). Rejestr 03h zwraca odpowedn kod błędu. 2 - zaps 0000h do tych rejestrów powoduje wyzerowane lcznków wstępnego głównego (rejestry 04h, 05h, 06h 07h) 3 - po zapse rejestru 20h urządzene odpowada ramką rozpoczynającą sę od starego (ne zmenonego) adresu. 4 - po zapse rejestru 22h urządzene odpowada ramką przesłaną zgodne z nową prędkoścą transmsj. 5 - stan parametru mbacce dotyczy równeż zapsu do tego parametru, a zatem za pośrednctwem łącza RS 485 można zablokować możlwość zapsu wszystkch rejestrów, ale odblokowane może nastąpć wyłączne w menu urządzena. 6 - wartośc wpsywane do rejestrów zawerających prog przekaźnków powązane są z wzajemną korekcją. Dla przykładu: wps do rejestru 31h (młodsza część progu) wartośc, która łączne z zawartoścą rejestru 30h (starsza część progu) przyjme wartość wykraczającą poza zakres dopuszczalny, będze nemożlwy. Natomast wps do rejestru 30h wartośc, która łączne z zawartoścą rejestru 31h przyjme wartość wykraczającą poza zakres, spowoduje take skorygowane zawartośc rejestru 31h, aby łączna wartość meścła sę w dopuszczalnym zakrese. Jeżel odpowedna korekcja ne jest możlwa wps do rejestru 30h ne powedze sę. Zalecany jest zdalny zaps wartośc progu poprzez kolejne wpsy najperw do rej. 30h a następne do 31h. Podobne zapsy do rejestrów progów pozostałych przekaźnków oraz rejestru offsetu realzowane są z wzajemną korekcją. 39

40 9.2. OBSŁUGA BŁĘDÓW TRANSMISJI Instrukcja obsług - LICZNIK SLIK-N118 Jeśl podczas odczytu lub zapsu jednego z rejestrów wystąp błąd to urządzene zwraca ramkę zawerającą kod błędu (zgodne z protokołem Modbus). Kody błędów należy nterpretować następująco: 01h - neprawdłowy numer funkcj (dopuszczalne są wyłączne funkcje 03h, 06h 10h), 02h - neprawdłowy numer rejestru do odczytu lub zapsu, 03h - próba zapsu wartośc poza dopuszczalnym zakresem, 08h - zaps rejestru zablokowany przez parametr mbacce 9.3. PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI Przykłady dotyczą urządzena o adrese 1. Wszystke wartośc podawane są szesnastkowo. Oznaczena: ADDR FUNC REG H,L COUNT H,L BYTE C DATA H,L CRC L,H Adres urządzena w systeme Numer funkcj Starsza młodsza część numeru rejestru, do którego odwołuje sę polecene Starsza młodsza część lcznka lośc rejestrów, których dotyczy polecene, rozpoczynając od rejestru, który jest określony przez REG (dopuszczalna wyłączne wartość 1) Lczba bajtów danych zawartych w ramce Starsza młodsza część słowa danych Młodsza starsza część sumy CRC 1. Ramka zapytana o kod dentyfkacj typu urządzena ADDR FUNC REG H,L COUNT H,L CRC L,H D4 00 Odpowedź urządzena: ADDR FUNC BYTE C DATA H,L CRC L,H C5 61 D7 DATA - kod dentyfkacyjny (20C5h) 2. Zmana adresu urządzena z 1 na 2 (zaps rejestru nr 20h) ADDR FUNC REG H,L DATA H,L CRC L,H C1 40 DATA H - 0 DATA L - nowy adres (2)

41 Odpowedź urządzena (dentyczna z rozkazem): ADDR FUNC REG H,L DATA H,L CRC L,H C1 3. Zmana prędkośc transmsj wszystkch urządzeń dołączonych do sec RS 485 (przykład ramk typu BROADCAST). ADDR FUNC REG H,L COUNT H,L CRC L,H D2 DATA H - 0 DATA L - nowa prędkość transmsj (4 - czyl bt/sek.) Na ramk typu BROADCAST urządzena ne odpowadają. 4. Pobrane stanu starszego słowa wartośc wyśwetlanej ADDR FUNC REG H,L COUNT H,L CRC L,H D5 CA Odpowedź urządzena, w przypadku normalnego zlczana: ADDR FUNC BYTE C DATA H,L CRC L,H B8 4C DATA H, L h = 0, starsza część wyśwetlanej wartośc = 0 5. Pobrane stanu całej wartośc wyśwetlanej (rejestry 01h 02h) ADDR FUNC REG H,L COUNT H,L CRC L,H CB Odpowedź urządzena, w przypadku normalnego zlczana: ADDR FUNC BYTE C DATA H1,L1 DATA H2,L2 CRC L,H BB CD DATA h = 87, wyśwetlana wartość = 87 41

42 6. Ustawene parametrów pracy wejśca programowalnego, Pr InP = nhb ADDR FUNC REG H,L DATA H,L CRC L,H F Odpowedź urządzena (dentyczna z rozkazem): ADDR FUNC REG H,L DATA H,L CRC L,H F 7. Próba zapsu neprawdłowej wartośc do rejestru prędkośc transmsj. ADDR FUNC REG H,L DATA H,L CRC L,H E9 C6 DATA L = 9 - wartość wpsywana poza dopuszczalnym zakresem (0 7) Odpowedź urządzena (z kodem błędu 03h): ADDR FUNC ERR CRC L,H Protokół MODBUS RTU ne jest w pełn zamplementowany. Dopuszczalne są jedyne wyżej wymenone sposoby komunkacj. 10. LISTA USTAWIEŃ UŻYTKOWNIKA Parametr Ops Wartość fabryczna Parametry pracy przekaźnka R1 (menu relay1 ) Wartość użytkownka SEtP 1 Próg przekaźnka mode 1 Tryb pracy przekaźnka on 25 tme 1 Czas utrzymywana przekaźnka w stane aktywnym unt 1 Jednostka dla parametru tme SEC 26 Parametry pracy przekaźnka R2 (menu relay2 ) SEtP 2 Próg przekaźnka mode 2 Tryb pracy przekaźnka on 25 Strona opsu 42

43 Parametr Ops Wartość fabryczna Wartość użytkownka tme 2 Czas utrzymywana przekaźnka w stane aktywnym unt 2 Jednostka dla parametru tme SEC 26 ref 2 Punkt odnesena (offset) wartośc progowej Std 26 Konfguracja sposobu aktualzacj nastaw PArUPd Sposób aktualzacj nastaw mmed 28 Opcje konfguracj wejśca programowalnego, resetów, fltra, sposobu nalczana Pr np Funkcja wejśca programowalnego dsabl 27 reset Źródło kasowana lcznka głównego ALL 26 ArESEt Samoczynne zerowane off 27 FLtEr Stopeń cyfrowej fltracj 0 27 Funct Tryb pracy lcznka quad-1 26 Parametry funkcj preskalera (menu PrA ) mul Mnożnk 1 28 dv Dzelnk 1 28 offset Offset - przesunęce skal 0 28 Pont Pozycja kropk dzesętnej Konfguracja nterfejsu RS 485 (menu rs-485 ) Addr Adres urządzena 0 29 baud Prędkość transmsj mbacce Zezwolene na zaps parametrów urządzena on 29 mbtme Max. dopuszczalny czas mędzy poprawnym ramkam resp Dodatkowe opóźnene prędkośc transmsj Std 29 A rel1 A rel2 A offs Dostęp do ustawalnych parametrów urządzena (menu SECu ) Zezwolene na zmanę progu przekaźnka R1 bez znajomośc hasła Zezwolene na zmanę progu przekaźnka R2 bez znajomośc hasła Zezwolene na zmanę offsetu bez znajomośc hasła Parametry wyśwetlana brght Stopeń jasnośc wyśwetlacza br off off off Konfguracja sposobu edycj parametrów numerycznych Edt Sposób edycj parametrów numerycznych dg 32 Strona opsu

44 SIMEX Sp. z o.o. ul. Welopole Gdańsk Poland tel.: (+48 58) fax: (+48 58) e-mal: nfo@smex.pl
