INSTRUKCJA OBSŁUGI wskaźnika z wejściem U/I SWE-73-A. wersja oprogramowania: od 5.14

Transkrypt

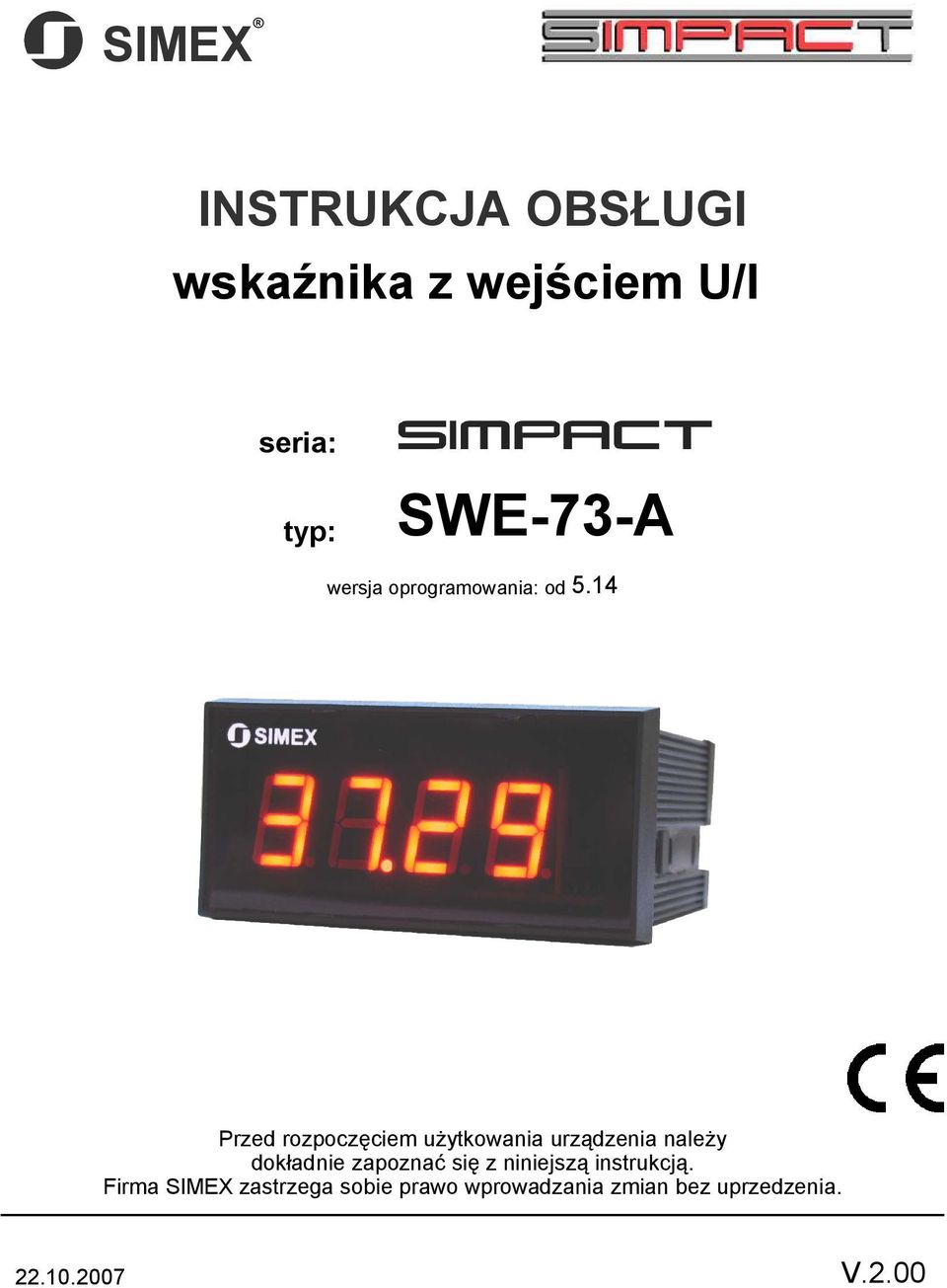

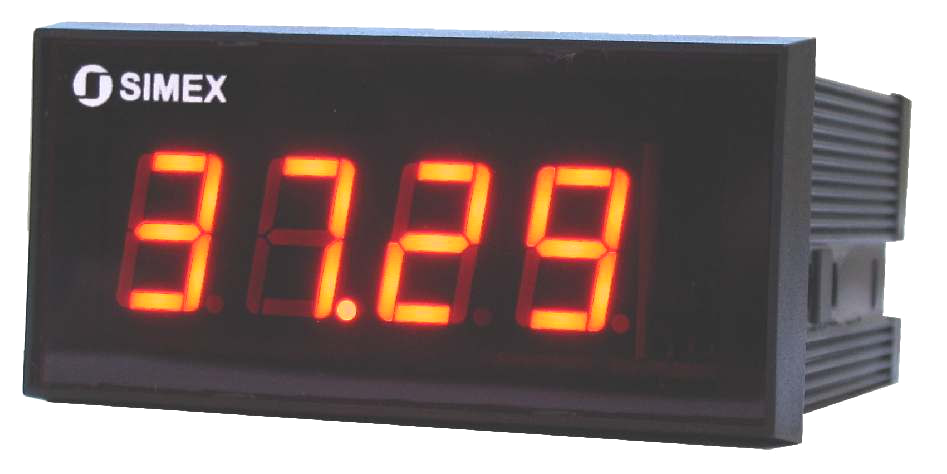

1 SIMEX INSTRUKCJA OBSŁUGI wskaźnka z wejścem U/I sera: typ: SWE-73-A wersja oprogramowana: od 5.14 Przed rozpoczęcem użytkowana urządzena należy dokładne zapoznać sę z nnejszą nstrukcją. Frma SIMEX zastrzega sobe prawo wprowadzana zman bez uprzedzena V.2.00

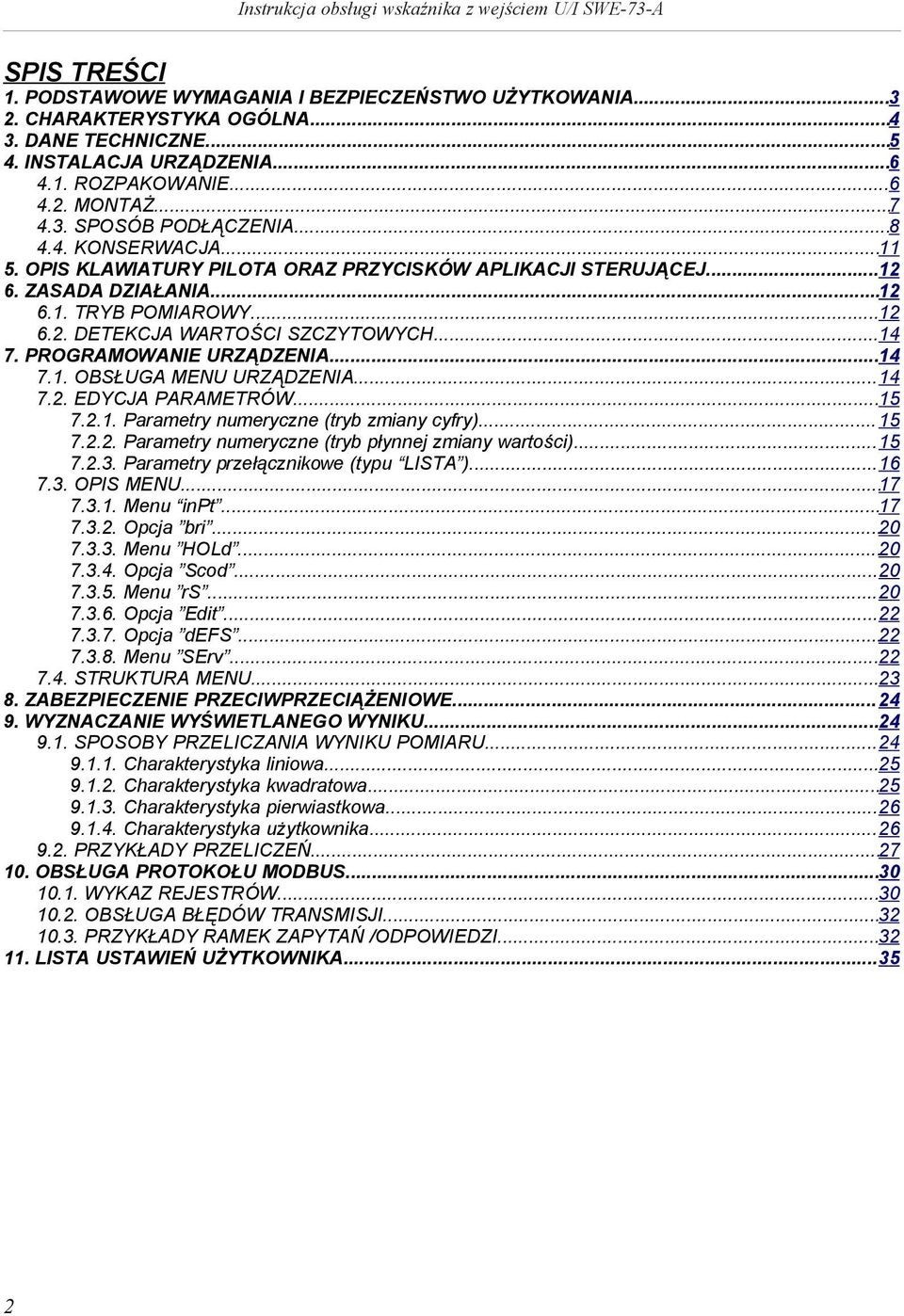

2 SPIS TREŚCI 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS KLAWIATURY PILOTA ORAZ PRZYCISKÓW APLIKACJI STERUJĄCEJ ZASADA DZIAŁANIA TRYB POMIAROWY DETEKCJA WARTOŚCI SZCZYTOWYCH PROGRAMOWANIE URZĄDZENIA OBSŁUGA URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS Menu npt Opcja br Menu HOLd Opcja Scod Menu rs Opcja Edt Opcja defs Menu SErv STRUKTURA ZABEZPIECZENIE PRZECIWPRZECIĄŻENIOWE WYZNACZANIE WYŚWIETLANEGO WYNIKU SPOSOBY PRZELICZANIA WYNIKU POMIARU Charakterystyka lnowa Charakterystyka kwadratowa Charakterystyka perwastkowa Charakterystyka użytkownka PRZYKŁADY PRZELICZEŃ OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA

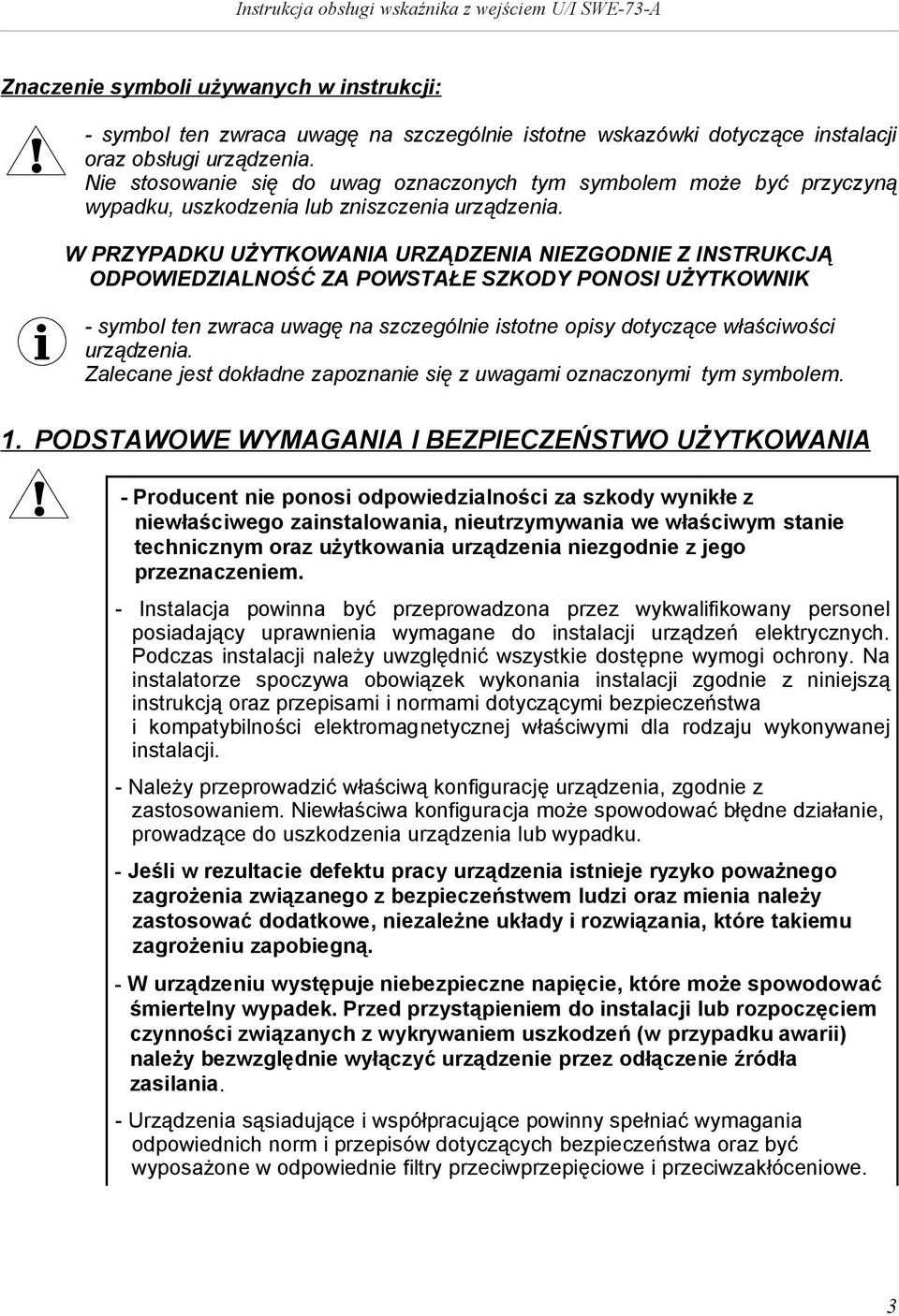

3 Znaczene symbol używanych w nstrukcj:! - symbol ten zwraca uwagę na szczególne stotne wskazówk dotyczące nstalacj oraz obsług urządzena. Ne stosowane sę do uwag oznaczonych tym symbolem może być przyczyną wypadku, uszkodzena lub znszczena urządzena. W PRZYPADKU UŻYTKOWANIA URZĄDZENIA NIEZGODNIE Z INSTRUKCJĄ ODPOWIEDZIALNOŚĆ ZA POWSTAŁE SZKODY PONOSI UŻYTKOWNIK - symbol ten zwraca uwagę na szczególne stotne opsy dotyczące właścwośc urządzena. Zalecane jest dokładne zapoznane sę z uwagam oznaczonym tym symbolem. 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA! - Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana urządzena nezgodne z jego przeznaczenem. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Należy przeprowadzć właścwą konfgurację urządzena, zgodne z zastosowanem. Newłaścwa konfguracja może spowodować błędne dzałane, prowadzące do uszkodzena urządzena lub wypadku. - Jeśl w rezultace defektu pracy urządzena stneje ryzyko poważnego zagrożena zwązanego z bezpeczeństwem ludz oraz mena należy zastosować dodatkowe, nezależne układy rozwązana, które takemu zagrożenu zapobegną. - W urządzenu występuje nebezpeczne napęce, które może spowodować śmertelny wypadek. Przed przystąpenem do nstalacj lub rozpoczęcem czynnośc zwązanych z wykrywanem uszkodzeń (w przypadku awar) należy bezwzględne wyłączyć urządzene przez odłączene źródła zaslana. - Urządzena sąsadujące współpracujące pownny spełnać wymagana odpowednch norm przepsów dotyczących bezpeczeństwa oraz być wyposażone w odpowedne fltry przecwprzepęcowe przecwzakłócenowe. 3

4 !!! - Ne należy podejmować prób samodzelnego rozberana, napraw lub modyfkacj urządzena. Urządzene ne posada żadnych elementów, które mogłyby zostać wymenone przez użytkownka. Urządzena w których stwerdzono usterkę muszą być odłączone oddane do naprawy w autoryzowanym serwse. - W celu mnmalzacj nebezpeczeństwa zapalena lub udaru elektrycznego, należy zabezpeczyć urządzene przed opadam atmosferycznym nadmerną wlgocą. - Ne używać urządzena w strefach zagrożonych nadmernym wstrząsam, wbracjam, pyłem, wlgocą, korozyjnym gazam olejam. - Ne używać urządzena w środowsku zagrożonym wybuchem. - Ne używać urządzena w mejscach charakteryzujących sę dużym wahanam temperatury, narażonych na kondensację pary wodnej lub oblodzene. - Ne używać urządzena w mejscach narażonych na bezpośredne promenowane słoneczne. - Należy upewnć sę czy temperatura w otoczenu urządzena (np. wewnątrz szafy sterownczej) ne przekracza wartośc zalecanych. W takch przypadkach należy wząć pod uwagę wymuszone chłodzene urządzena (np. poprzez wykorzystane wentylatora). Urządzene przeznaczone jest do pracy w środowsku przemysłowym ne należy używać go w środowsku meszkalnym lub podobnym. 2. CHARAKTERYSTYKA OGÓLNA Wskaźnk SWE-73-A jest prostym cyfrowym wskaźnkem tablcowym wyposażonym w dwa wejśca pomarowe. Jedno wejśce prądowe 0-20/4-20mA oraz jedno wejśce napęcowe 0-5/1-5/0-10/2-10V. Wejśce prądowe wyposażone jest w zabezpeczene chronące rezystor pomarowy przed uszkodzenem. Wybór aktywnego wejśca dokonywany jest programowo. Dopuszczalne są następujące charakterystyk przetwarzana: lnowa, perwastkowa, kwadratowa oraz zdefnowana przez użytkownka (max. 20-przedzałowa). Pomar wdoczny jest na 4-dekadowym wyśwetlaczu LED. Zakres wyśwetlanych wartośc może być ustalany dowolne od -999 do Łącze komunkacyjne RS-485 dostępne jest w standardze. Zakres pomarowy, aktywne wejśce oraz pozostałe parametry mogą być określone przy zamówenu. Urządzene może być konfgurowane za pomocą plota - nadajnka podczerwen, opcjonalne z pozomu PC poprzez łącze RS-485 lub za pomocą prostego nterfejsu podczerwen dołączonego do portu RS-232 komputera. Ponadto złącze komunkacyjne RS- 485 umożlwa transmsję danych w systemach montorngu procesów produkcyjnych. Łatwość montażu, małe wymary, wysoka nezawodność to podstawowe atuty tych wskaźnków. Plot ne należy do wyposażena jest dostępny opcjonalne na życzene klenta. 4

5 3. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśce prądowe Dokładność pomaru prądu Rezystancja wejśca prądowego Wejśce napęcowe Instrukcja obsług wskaźnka z wejścem U/I SWE-73-A 230V AC ±10%; Hz lub 110V AC ± 10%, Hz lub 24V DC (ne separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana 230V AC oraz 110V AC : max. 1,5 VA dla zaslana 24V DC: max. 1 W 0 20 ma, 4 20 ma zabezpeczone przed przecąż., prąd wejścowy jest ogranczony do 50 ma (typowo) ± 0,25% ± jedna cyfra (dla zakresu 0 20 ma) ~ 50 Ω 0 5 V, 1 5 V, 0 10 V, 2 10 V Dokładność pomaru napęca ± 0,25% ± jedna cyfra (dla zakresu 0 10 V) Rezystancja wejśca napęcowego Zakres wskazań ~ 100 kω Przekroczene długotrwałe nomn. zakr. pomarowego 20% Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz Pamęć danych Stopeń ochrony Typ obudowy Materał obudowy Wymary obudowy Wymary otworu montażowego Głębokość montażowa Grubość płyty tablcy Temperatura pracy (zależne od wersj) Temperatura składowana (zależne od wersj) Wlgotność Wysokość od -999 do kropka dzesętna RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 4 x 13 mm, czerwony neulotna typu EEPROM IP 40 (od frontu) IP 20 (obudowa zacsk podłączenowe) tablcowa NORYL UL94V-0 dla wersj 24V DC: 72 x 36 x 77 mm dla wersj 230V AC: 72 x 36 x 94 mm 67 x 32,5 mm dla wersj 24V DC: mn. 78 mm dla wersj 230V AC: mn. 95 mm max. 5 mm 0 C do +50 C lub -20 C do +50 C -10 C do +70 C lub -20 C do +70 C 5 do 90% bez kondensacj do 2000 m n.p.m. Max. moment obrotowy przy dokręcanu złączy śrubowych 0,5 Nm 5

6 Max. przekrój przewodów przyłączenowych 2,5 mm 2 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. Kompatyblność elektromagnetyczna wg PN-EN 61326! To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 4. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam.! - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str. 3 - Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym ROZPAKOWANIE Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług - karta gwarancyjna - uchwyty montażowe 2 szt. 6

7 4.2. MONTAŻ! - Urządzene przeznaczone jest do montażu wewnątrz pomeszczeń w obudowe (tablcy, szafe rozdzelczej) zapewnającej odpowedne zabezpeczene przed udaram elektrycznym. Obudowa metalowa mus być połączona z uzemenem w sposób zgodny z obowązującym przepsam. - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń.! Aby zamontować urządzene należy przygotować w tablcy otwór o wymarach: 67 x 32,5 mm (Rys. 4.1). Grubość materału z którego wykonano tablcę ne pownna przekraczać 5 mm. Urządzene należy umeścć w przygotowanym otworze, wkładając je od przednej strony tablcy, następne zamocować za pomocą uchwytów (Rys. 4.2). Mnmalne odległośc mędzy osam otworów montażowych - wynkające z termcznych mechancznych warunków pracy - wynoszą 91 mm (w os pozomej) oraz 57 mm (w os ponowej) (Rys. 4.3). 67 mm 32,5 mm max. 5 mm Rys Wymary montażowe 7

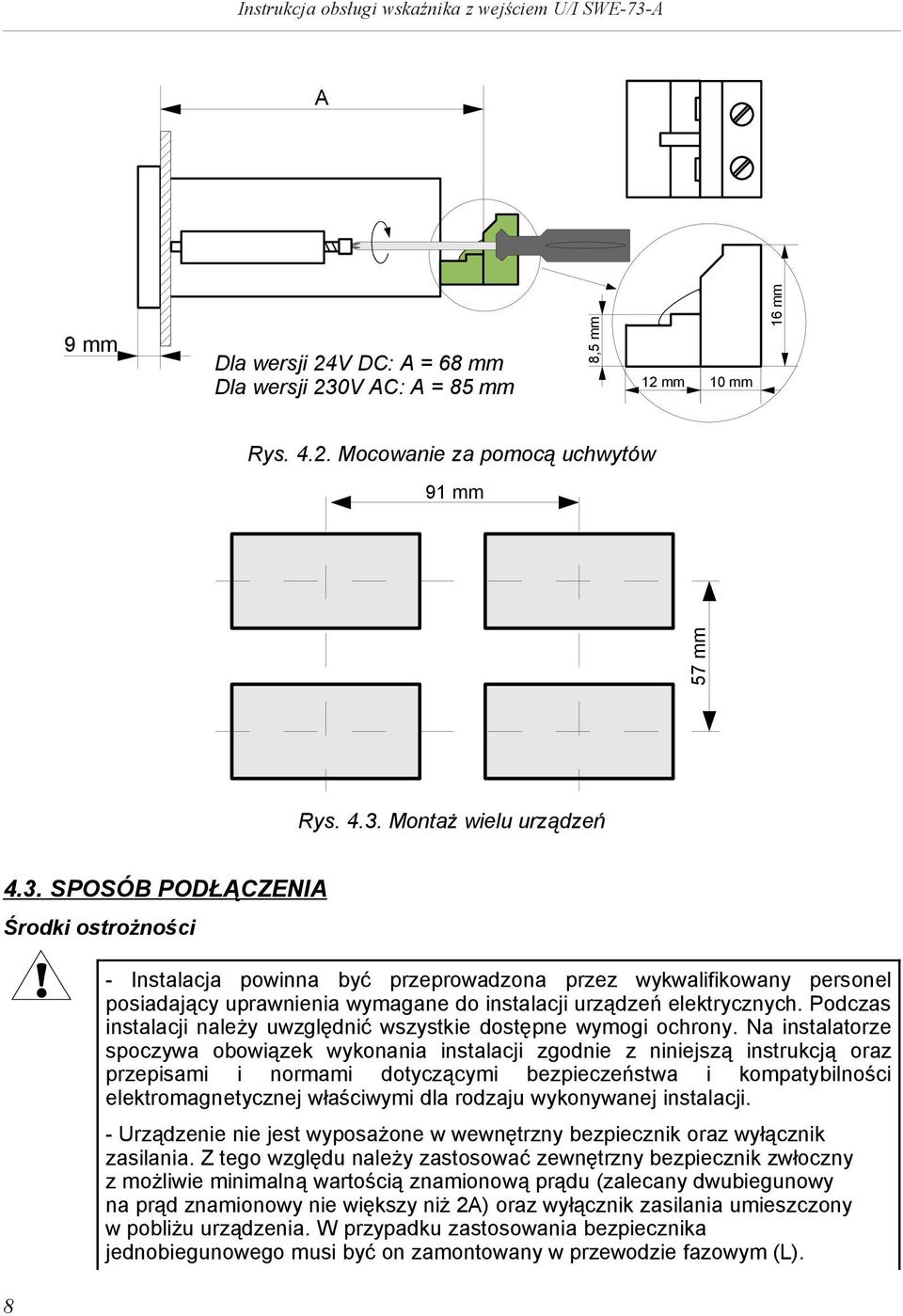

8 16 mm Instrukcja obsług wskaźnka z wejścem U/I SWE-73-A A - 9 mm Dla wersj 24V DC: A = 68 mm Dla wersj 230V AC: A = 85 mm 8,5 mm 12 mm 10 mm Rys Mocowane za pomocą uchwytów 91 mm 57 mm Rys Montaż welu urządzeń 4.3. SPOSÓB PODŁĄCZENIA Środk ostrożnośc 8! - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L).

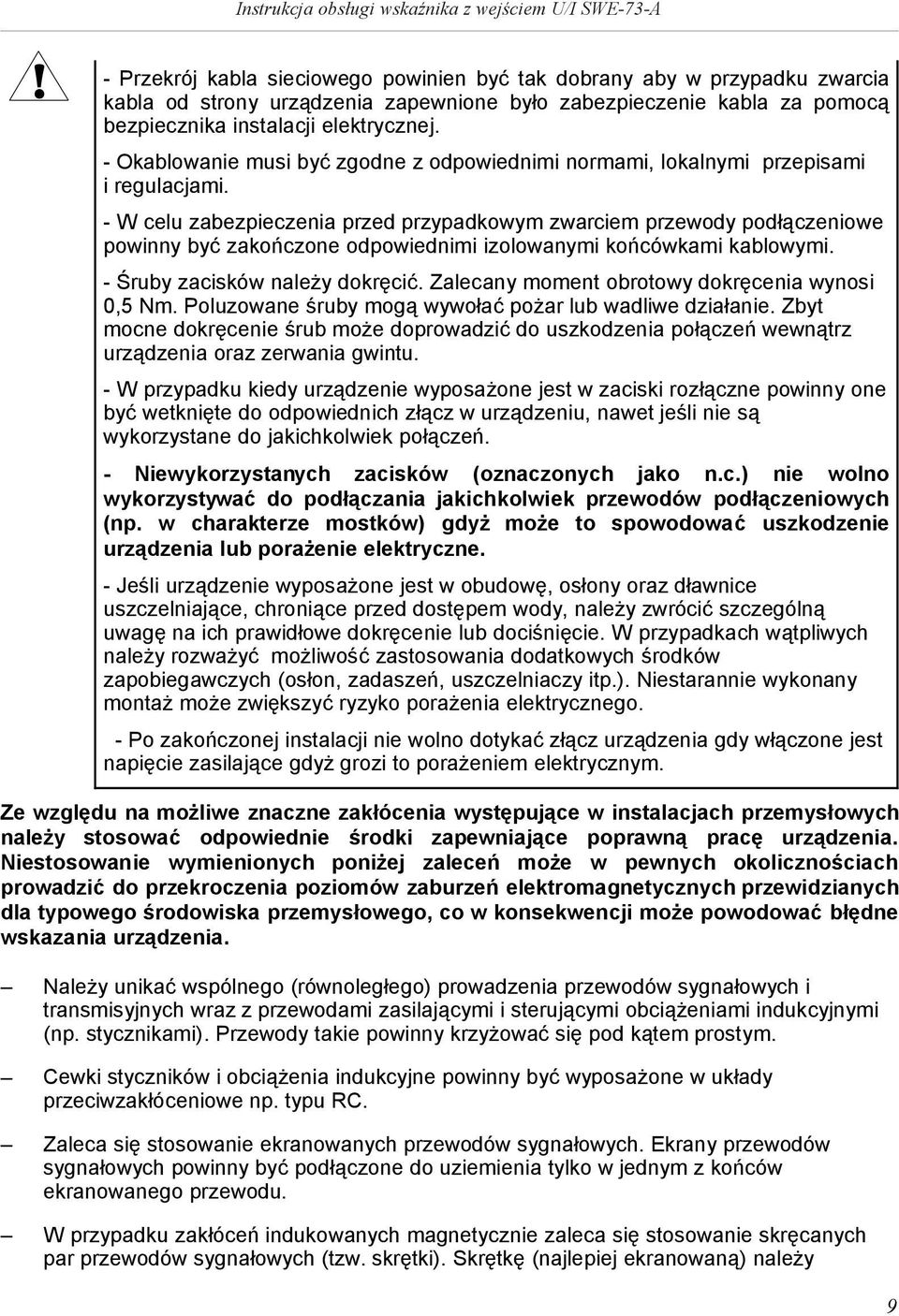

9 ! - Przekrój kabla secowego pownen być tak dobrany aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym. Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena. Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy 9

10 stosować dla połączeń transmsj szeregowej RS-485. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak najwększą powerzchną. Ne można dopuścć aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam). Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone w tylnej częśc obudowy urządzena. max. 2 mm 6-7 mm Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych 0/1-5V 0/2-10V GND + zaslane (zależne od wersj) n.c. n.c. DATA- DATA+ GND RS mA 4-20mA 9 10 GND! Rys Ops wyprowadzeń Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. 10

11 a) L N 1 2 b) FUSE FUSE L N 230V AC Rys Podłączene zaslana a) dla wersj 230V AC; b) dla wersj 24V DC V DC 4.4. KONSERWACJA Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy.! Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów. 11

12 5. OPIS KLAWIATURY PILOTA ORAZ PRZYCISKÓW APLIKACJI STERUJĄCEJ nadajnk podczerwen klawatura programująca Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [/] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. Oznaczene klawszy w treśc nstrukcj: [^] [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, zmana trybu pracy wyśwetlacza. 6. ZASADA DZIAŁANIA Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana, następne urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trybe pomarowym wynk wykonanych pomarów prezentowane są na wyśwetlaczu LED. Urządzene przelcza wynk pomarów na wartośc wskazywane według charakterystyk wybranej przez użytkownka. Zakres wynków pomaru odpowadający nomnalnemu zakresow 12

13 welkośc merzonej określany jest jako nomnalny zakres pomarowy. Zakres wynków pomaru odpowadający nomnalnemu zakresow welkośc merzonej wraz z rozszerzenam określany jest jako dopuszczalny zakres pomarowy (Rys. 6.1, 6.2). Parametr Lo r Parametr H r nomnalny zakres pomarowy 4 ma 20 ma dopuszczalny zakres pomarowy Rys Defncja zakresów pomarowych w trybe 4 20mA Jeśl wynk pomaru przekracza dopuszczalny zakres pomarowy, zamast wynku wyśwetlany jest komunkat -H- lub -Lo- (zależne od kerunku przepełnena, patrz ops parametrów Lo r H r w menu npt ). nomnalny zakres pomarowy Parametr H r 0 ma 20 ma dopuszczalny zakres pomarowy Rys Defncja zakresów pomarowych w trybe 0 20mA Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov-. Typ wejśca pomarowego, przedzał wyśwetlanych wartośc, charakterystyka przetwarzana oraz pozycja kropk dzesętnej a także pozom fltracj wskazań, określane są przez użytkownka. Wszystke dostępne parametry pracy urządzena można skonfgurować w menu urządzena (patrz: PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS 485). Konfgurowane urządzena (w menu lub za pośrednctwem nterfejsu RS 485) ne przerywa pracy urządzena. 13

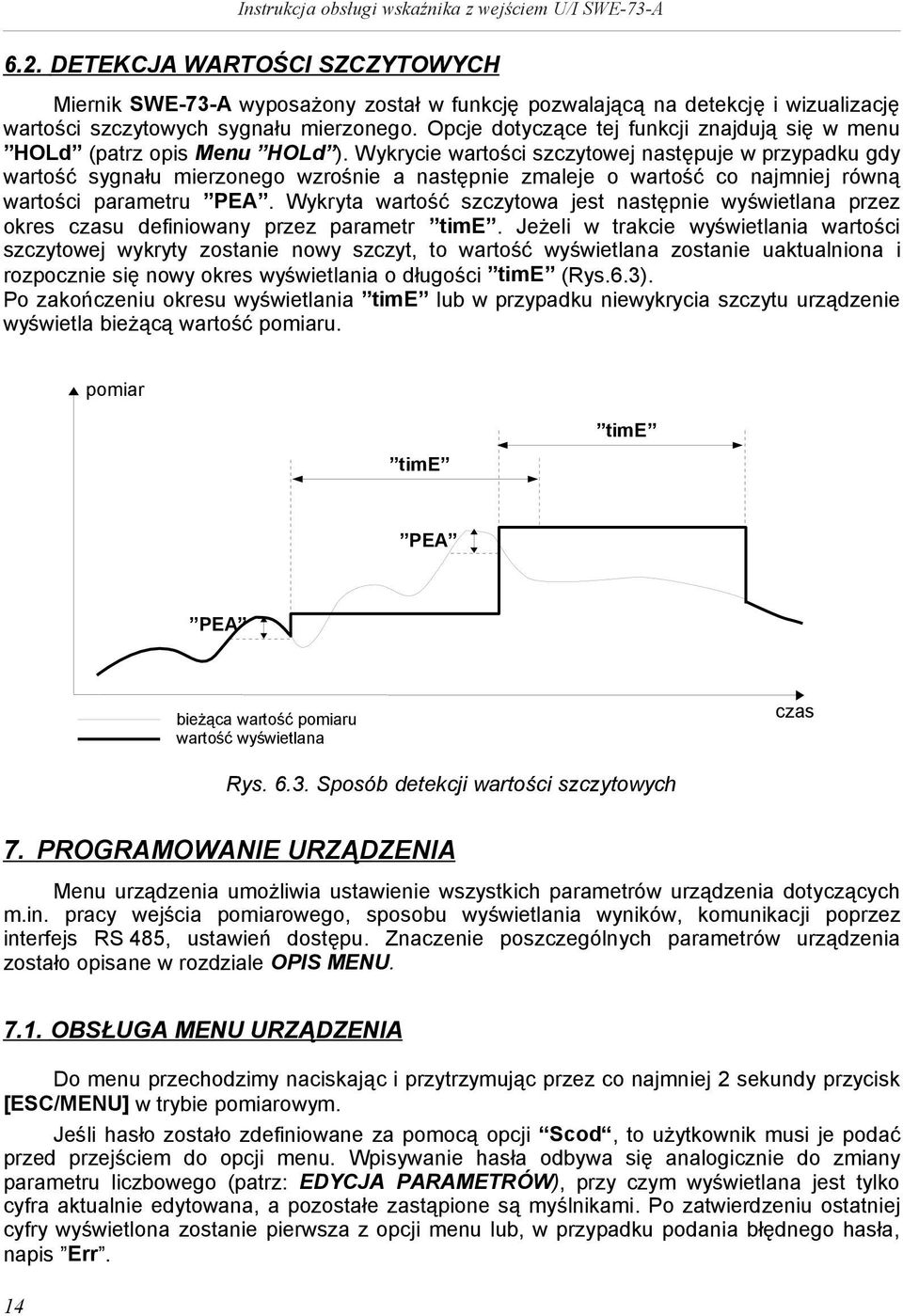

14 6.2. DETEKCJA WARTOŚCI SZCZYTOWYCH Mernk SWE-73-A wyposażony został w funkcję pozwalającą na detekcję wzualzację wartośc szczytowych sygnału merzonego. Opcje dotyczące tej funkcj znajdują sę w menu HOLd (patrz ops Menu HOLd ). Wykryce wartośc szczytowej następuje w przypadku gdy wartość sygnału merzonego wzrośne a następne zmaleje o wartość co najmnej równą wartośc parametru PEA. Wykryta wartość szczytowa jest następne wyśwetlana przez okres czasu defnowany przez parametr tme. Jeżel w trakce wyśwetlana wartośc szczytowej wykryty zostane nowy szczyt, to wartość wyśwetlana zostane uaktualnona rozpoczne sę nowy okres wyśwetlana o długośc tme (Rys.6.3). Po zakończenu okresu wyśwetlana tme lub w przypadku newykryca szczytu urządzene wyśwetla beżącą wartość pomaru. pomar tme tme PEA PEA beżąca wartość pomaru wartość wyśwetlana czas Rys Sposób detekcj wartośc szczytowych 7. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wejśca pomarowego, sposobu wyśwetlana wynków, komunkacj poprzez nterfejs RS 485, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS OBSŁUGA URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [/] w trybe pomarowym. Jeśl hasło zostało zdefnowane za pomocą opcj Scod, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz: EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko cyfra aktualne edytowana, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Err. 14

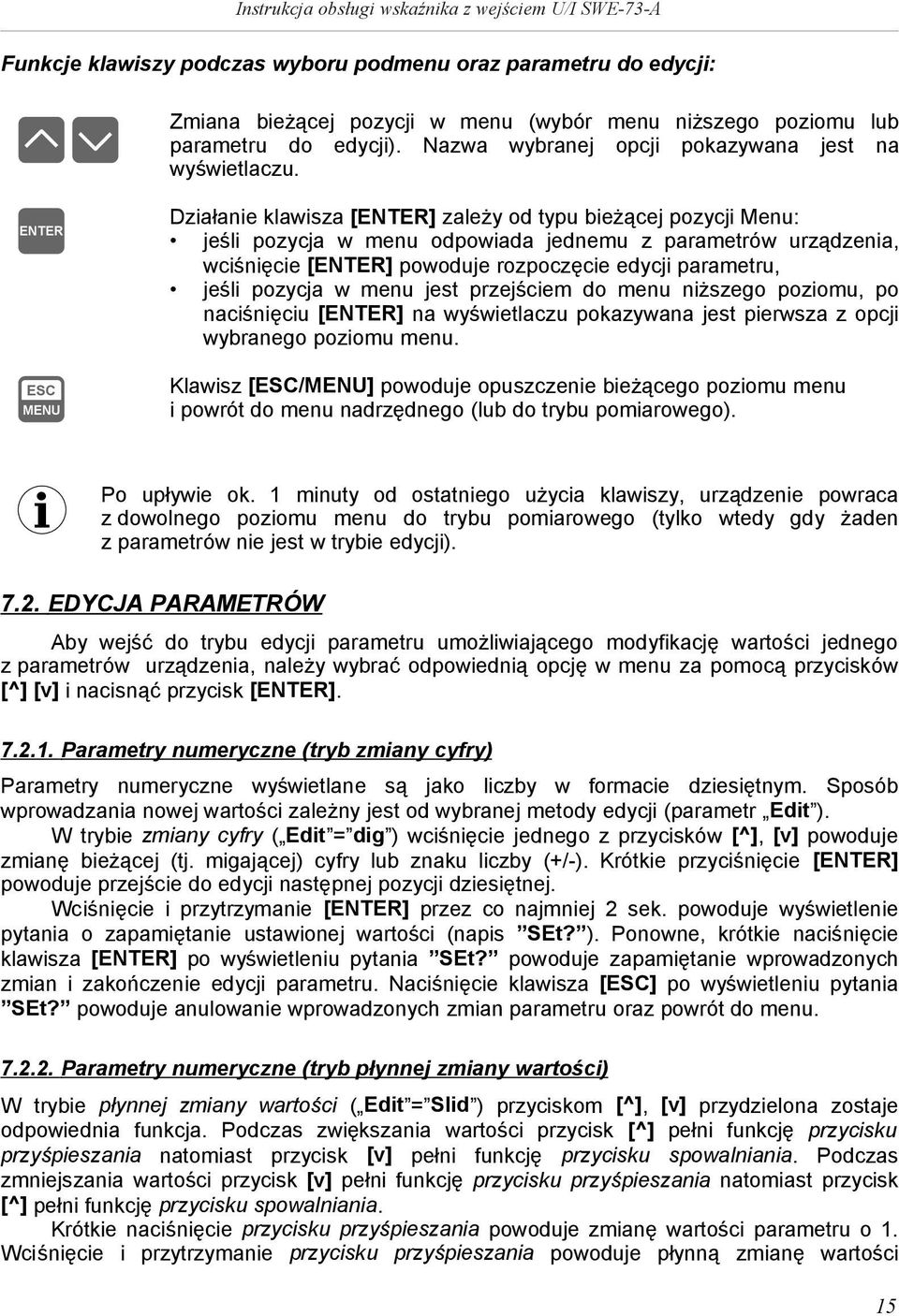

15 Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [/] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego). Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc 15

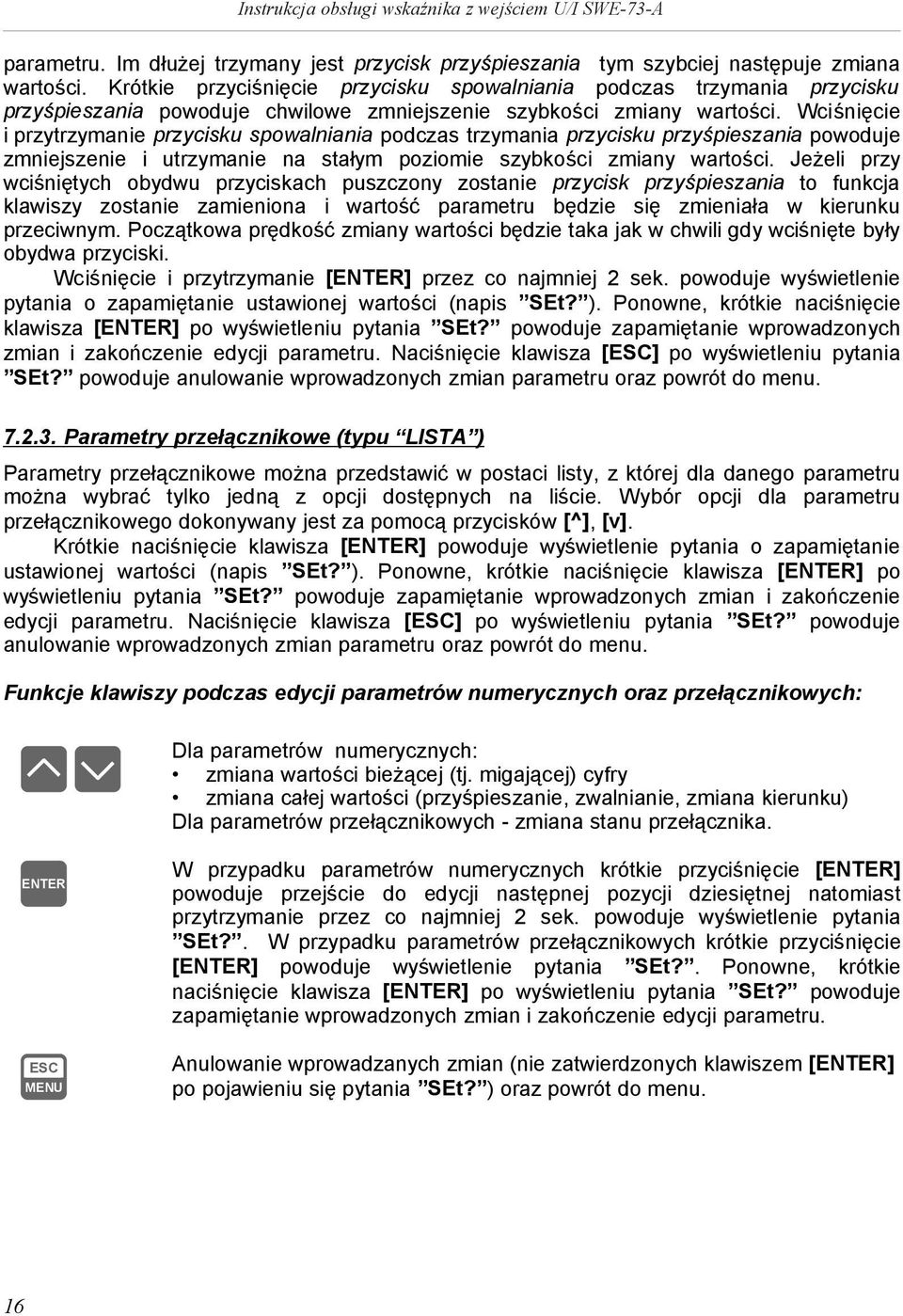

16 parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [] po pojawenu sę pytana SEt? ) oraz powrót do menu. 16

17 7.3. OPIS Instrukcja obsług wskaźnka z wejścem U/I SWE-73-A zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Err po chwl oprogramowane powraca do trybu pomarowego. Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć ltery m, zastąpono ją oznaczenem. W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode ) Menu npt Menu zawera opcje konfguracj wejśca pomarowego: type" - typ wejśca/czujnka. Dostępne są następujące możlwośc: 0-20, wejśca prądowe. 0-10, 2-10, 0-5, wejśca napęcowe. Wartość wyśwetlana defnowana jest przez parametry Lo C, H C (lub przez punkty charakterystyk zdefnowane przez użytkownka) oraz parametr Pnt. CHAr Ln Sqr Sqrt - opcja określa typ charakterystyk wejścowej. Dostępne są następujące możlwośc: - charakterystyka lnowa W przypadku tych charakterystyk, zakres - charakterystyka kwadratowa wyśwetlanych wartośc defnowany jest - charakterystyka perwastkowa przez opcje Lo C lub H C. USEr charakterystyka określana na podstawe punktów (max. 20) określanych przez użytkownka. Dodawane, modyfkację oraz usuwane punktów charakterystyk umożlwają opcje AddP, EdtP, delp w menu InPt. Dla wejśca pracującego według charakterystyk użytkownka jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. Szczegółowy ops sposobu przelczana wyśwetlanego wynku zawarty jest w rozdzale WYZNACZANIE WYŚWIETLANEGO WYNIKU. FLt - opcja umożlwa zmanę stopna fltracj wskazań. Dopuszczalne są wartośc od 0 (brak fltracj) do 5 (fltracja z maksymalną stałą czasową ok. 2 sekund). Pnt - pozycja kropk dzesętnej. Dostępne są następujące możlwośc: 0, 0.0, 0.00, Pozycję kropk wybera sę klawszam [^], [v]. 17

18 Lo C H C AddP delp EdtP 18 Parametry te określają wartośc wyśwetlane dla mnmalnej maksymalnej wartośc pomaru w wybranym zakrese. Przykładowo dla zakresu prądowego 4-20 ma parametr Lo C określa wartość wyśwetlaną dla prądu 4 ma a parametr H C określa wartość wyśwetlaną dla prądu 20 ma). Dostępny zakres Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). W przypadku pracy urządzena według charakterystyk użytkownka (tzn. gdy parametr CHAr = USEr ) parametry Lo C oraz H C ne są dostępne do modyfkacj gdyż ch wartośc wyznaczane są na podstawe skrajnych przedzałów charakterystyk użytkownka. - opcja ta umożlwa dodawane punktów do charakterystyk użytkownka. Po wybranu tej opcj urządzene oczekuje na wprowadzene kolejno współrzędnych X oraz Y dla nowego punktu charakterystyk. Wprowadzane współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Współrzędna X określa wartość sygnału wejścowego w stosunku do wybranego zakresu pomarowego. Wartość współrzędnej X wyrażona jest w procentach obejmuje zakres -99,9 199,9. Współrzędna Y określa wskazane wyśwetlacza dla danej współrzędnej X. Wartość współrzędnej Y można zmenać w zakrese Pozycja kropk dzesętnej dla wskazana określana jest na podstawe ustawena parametru Pnt w menu npt. Ne jest możlwe wprowadzene dwóch punktów o tej samej współrzędnej X. Próba wprowadzena współrzędnej X o zdefnowanej wcześnej wartośc powoduje wyśwetlene komunkatu Err. Aby zmodyfkować współrzędne stnejących punktów należy skorzystać z opcj EdtP. Aby odróżnć współrzędne X Y punktów charakterystyk, dla współrzędnych X wyśwetlana jest dodatkowa kropka dzesętna na skrajnym prawym wyśwetlaczu. Dla wejśca pracującego według charakterystyk użytkownka, jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. - opcja ta umożlwa usuwane punktów charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do usunęca (za pomocą klawszy [^], [v]). Krótke wcskane klawsza [] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce przytrzymane klawsza [] przez co najmnej 2 sek. powoduje wyśwetlene pytana del?. Ponowne, krótke wcśnęce klawsza [] powoduje usunęce beżącego punktu charakterystyk wyśwetlene nformacj o lczbe pozostałych punktów charakterystyk. - opcja ta umożlwa modyfkację wybranego punktu charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do edycj (za pomocą klawszy [^], [v]). Krótke wcskane klawsza [] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce

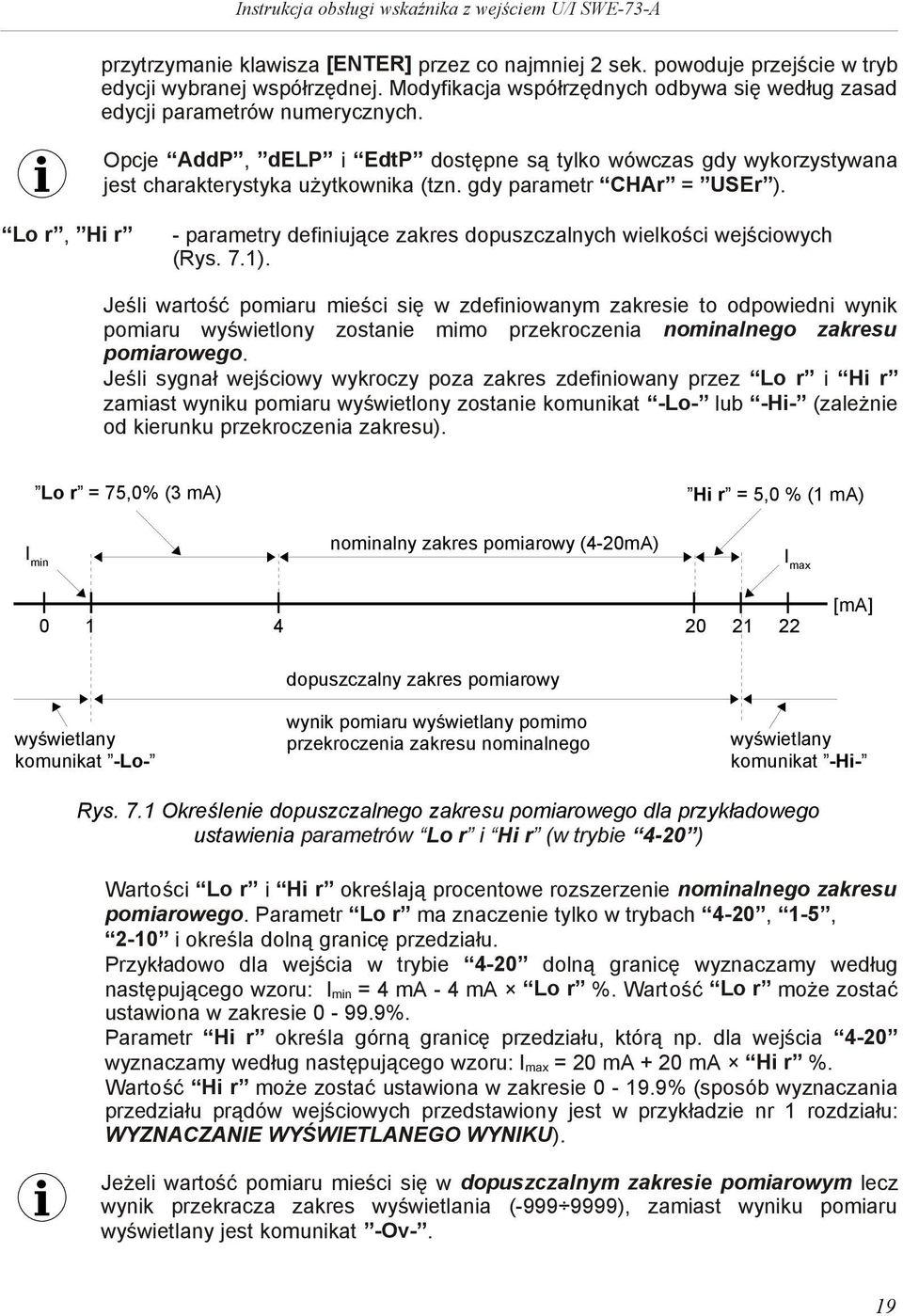

19 Lo r, H r przytrzymane klawsza [] przez co najmnej 2 sek. powoduje przejśce w tryb edycj wybranej współrzędnej. Modyfkacja współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Opcje AddP, delp EdtP dostępne są tylko wówczas gdy wykorzystywana jest charakterystyka użytkownka (tzn. gdy parametr CHAr = USEr ). - parametry defnujące zakres dopuszczalnych welkośc wejścowych (Rys. 7.1). Jeśl wartość pomaru meśc sę w zdefnowanym zakrese to odpowedn wynk pomaru wyśwetlony zostane mmo przekroczena nomnalnego zakresu pomarowego. Jeśl sygnał wejścowy wykroczy poza zakres zdefnowany przez Lo r H r zamast wynku pomaru wyśwetlony zostane komunkat -Lo- lub -H- (zależne od kerunku przekroczena zakresu). Lo r = 75,0% (3 ma) I mn nomnalny zakres pomarowy (4-20mA) H r = 5,0 % (1 ma) I max [ma] dopuszczalny zakres pomarowy wyśwetlany komunkat -Lo- wynk pomaru wyśwetlany pommo przekroczena zakresu nomnalnego wyśwetlany komunkat -H- Rys. 7.1 Określene dopuszczalnego zakresu pomarowego dla przykładowego ustawena parametrów Lo r H r (w trybe 4-20 ) Wartośc Lo r H r określają procentowe rozszerzene nomnalnego zakresu pomarowego. Parametr Lo r ma znaczene tylko w trybach 4-20, 1-5, 2-10 określa dolną grancę przedzału. Przykładowo dla wejśca w trybe 4-20 dolną grancę wyznaczamy według następującego wzoru: I mn = 4 ma - 4 ma Lo r %. Wartość Lo r może zostać ustawona w zakrese %. Parametr H r określa górną grancę przedzału, którą np. dla wejśca 4-20 wyznaczamy według następującego wzoru: I max = 20 ma + 20 ma H r %. Wartość H r może zostać ustawona w zakrese % (sposób wyznaczana przedzału prądów wejścowych przedstawony jest w przykładze nr 1 rozdzału: WYZNACZANIE WYŚWIETLANEGO WYNIKU). Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov-. 19

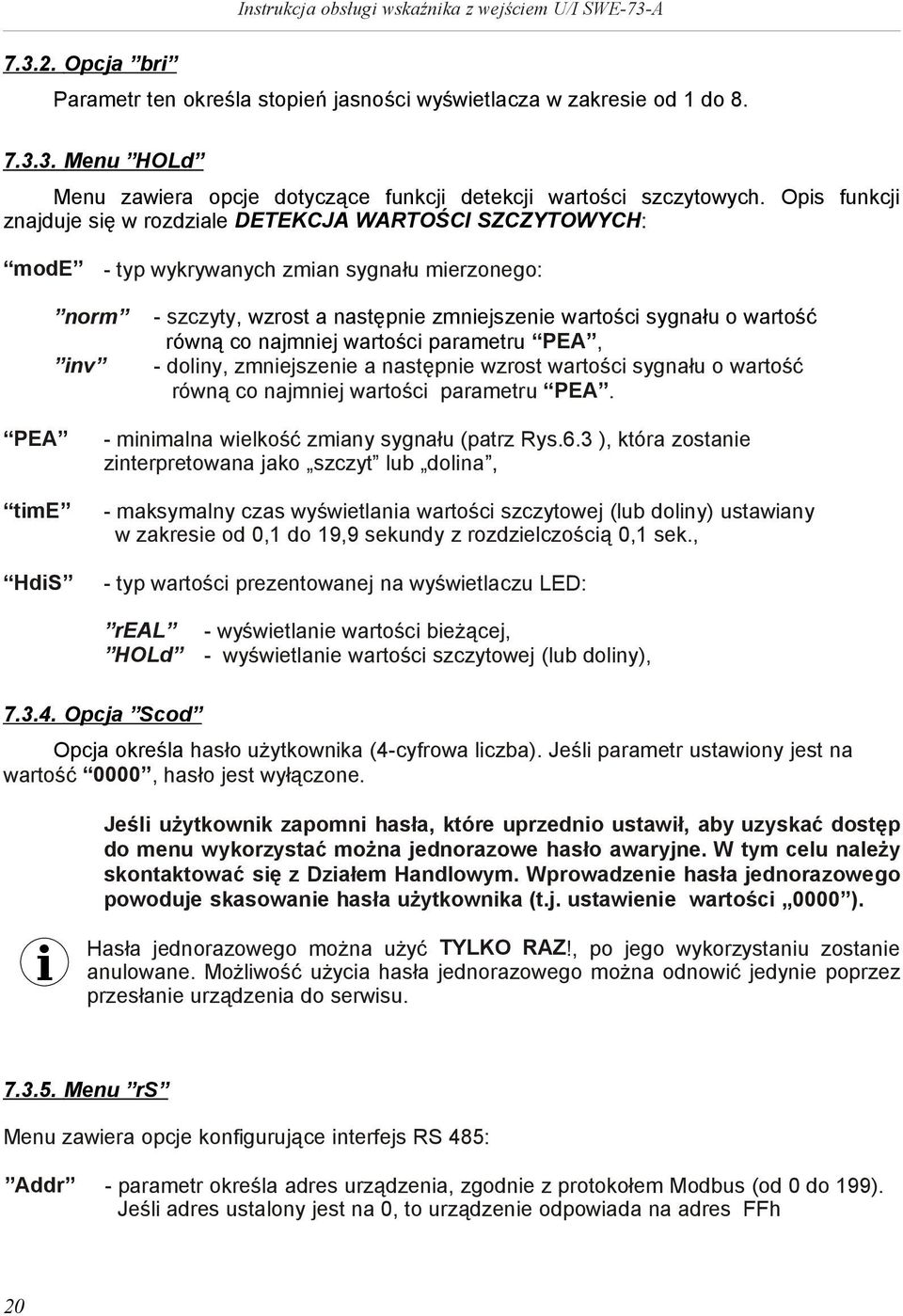

20 Opcja br Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Menu HOLd Menu zawera opcje dotyczące funkcj detekcj wartośc szczytowych. Ops funkcj znajduje sę w rozdzale DETEKCJA WARTOŚCI SZCZYTOWYCH: mode - typ wykrywanych zman sygnału merzonego: norm nv - szczyty, wzrost a następne zmnejszene wartośc sygnału o wartość równą co najmnej wartośc parametru PEA, - dolny, zmnejszene a następne wzrost wartośc sygnału o wartość równą co najmnej wartośc parametru PEA. PEA tme HdS - mnmalna welkość zmany sygnału (patrz Rys.6.3 ), która zostane znterpretowana jako szczyt lub dolna, - maksymalny czas wyśwetlana wartośc szczytowej (lub dolny) ustawany w zakrese od 0,1 do 19,9 sekundy z rozdzelczoścą 0,1 sek., - typ wartośc prezentowanej na wyśwetlaczu LED: real HOLd - wyśwetlane wartośc beżącej, - wyśwetlane wartośc szczytowej (lub dolny), Opcja Scod Opcja określa hasło użytkownka (4-cyfrowa lczba). Jeśl parametr ustawony jest na wartość 0000, hasło jest wyłączone. Jeśl użytkownk zapomn hasła, które uprzedno ustawł, aby uzyskać dostęp do menu wykorzystać można jednorazowe hasło awaryjne. W tym celu należy skontaktować sę z Dzałem Handlowym. Wprowadzene hasła jednorazowego powoduje skasowane hasła użytkownka (t.j. ustawene wartośc 0000 ). Hasła jednorazowego można użyć TYLKO RAZ!, po jego wykorzystanu zostane anulowane. Możlwość użyca hasła jednorazowego można odnowć jedyne poprzez przesłane urządzena do serwsu Menu rs Menu zawera opcje konfgurujące nterfejs RS 485: Addr - parametr określa adres urządzena, zgodne z protokołem Modbus (od 0 do 199). Jeśl adres ustalony jest na 0, to urządzene odpowada na adres FFh 20

21 baud - opcja określa prędkość transmsj nterfejsu szeregowego RS 485. Dostępnych jest 8 możlwośc: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2, które odpowadają odpowedno prędkoścom: 1200, 2400, 4800, 9600, 19200, 38400, bt/s. mbac - opcja ta pozwala określć sposób dostępu do rejestrów konfguracyjnych urządzena poprzez nterfejs RS 485. Dostępne są następujące możlwośc: on - zapsywane rejestrów poprzez nterfejs RS485 jest dozwolone, off - zapsywane rejestrów poprzez nterfejs RS485 jest zabronone. resp - opcja ta pozwala określć mnmalny czas po którym urządzene odpowada na zapytane zgodne ze standardem Modbus, odebrane poprzez nterfejs RS485. Protokół transmsj Modbus RTU określa mnmalny czas dentyfkacj/rozdzelena poszczególnych ramek, równy czasow przesyłana 3,5 znaku. Zastosowany w urządzenu nowoczesny, szybk procesor typu RISC umożlwa nemalże natychmastową odpowedź po odebranu zapytana. Dzęk temu przy dużych prędkoścach transmsj czas odpowedz urządzena na zapytane jest bardzo krótk. Jeżel SWE-73-A współpracuje z urządzenem (konwerterem) nedostosowanym do tak szybkch odpowedz, to przy dużych prędkoścach transmsj (parametr baud ) należy wprowadzć dodatkowe opóźnene odpowedz. Umożlwa to współpracę SWE-73-A z wolnejszym urządzenam, przy ustawenu dużych prędkośc transmsj. Dostępne są następujące możlwośc: Std 10c 20c 50c 100c 200c - odpowedź urządzena następuje bez dodatkowych opóźneń - odpowedź urządzena następuje z dodatkowym opóźnenem równym czasow wysyłana 10, 20, 50, 100 lub 200 znaków. W wększośc przypadków parametr resp należy ustawć na wartość Std (brak dodatkowych opóźneń). W przypadku nektórych konwerterów nedostosowanych do prędkośc transmsj wększej nż bt/sek. parametr resp należy ustawć na wartość zgodną z tablcą 7.1. Przy współpracy SWE-73-A z konwerteram nnych producentów parametr resp należy ustawć dośwadczalne na wartość, dla której ne będą występowały błędy transmsj. Parametr baud Parametr resp 10c 20c 50c Tab.7.1. Ustawena parametru resp 21

22 Opcja Edt Parametr umożlwa wybór sposobu edycj parametrów numerycznych: dg - zmana poszczególnych cyfr edytowanego parametru, Sld - płynna zmana całej wartośc edytowanego parametru Opcja defs Opcja ta umożlwa przywrócene fabrycznych nastaw urządzena. Aby uzyskać dostęp do opcj należy podać hasło specjalne: 5465, następne po wyśwetlenu pytana SEt? potwerdzć czynność klawszem [] Menu SErv Menu zawera opcje dostępne po podanu hasła serwsowego (wyłączne dla autoryzowanego serwsu). Newłaścwe ustawene parametrów może spowodować błędną pracę urządzena. 22

23 7.4. STRUKTURA Tryb pomarowy Przytrzymane ponad 2 sekundy 0 _ Zapytane o 4-cyfrowe hasło użytkownka (jeśl ustawono wartość nną nż 0000 ) npt type Edycja parametru CHAr br Edycja parametru FLt HOLd mode PEA Edycja parametru Pnt Lo C Scod Edycja parametru tme Hds H C AddP delp rs Addr Edycja parametru EdtP baud Lo r mbac H r Edt Edycja parametru resp defs Zapytane o 4-cyfrowe hasło specjalne 0 _ SEt? Przywrócene fabrycznych nastaw urządzena SErv 23

24 8. ZABEZPIECZENIE PRZECIWPRZECIĄŻENIOWE Wejśce prądowe wyposażone jest w zabezpeczene chronące rezystor pomarowy przed uszkodzenem. Prąd wejścowy jest ogranczony na pozome ok. 50 ma. Gdy temperatura rezystora pomarowego zmaleje, zabezpeczene automatyczne wyłącza sę a urządzene powraca do wyśwetlana wartośc pomarowej. Po wyłączenu zabezpeczena pomary przez pewen czas mogą meć neco mnejszą dokładność (do czasu całkowtego wystygnęca układu). 9. WYZNACZANIE WYŚWIETLANEGO WYNIKU Dla uproszczena przykładów przyjęto, że wybrane zostało wejśce prądowe. Wszystke wylczena w ponższych przykładach odnoszą sę do tego wejśca. Przelczena dla wejśca napęcowego wykonywane są analogczne z uwzględnenem odpowednch zakresów jednostk pomarowej. Perwszym krokem do wyznaczena wartośc wyśwetlanej jest wylczene znormalzowanego wynku pomaru (meszczącego sę w zakrese 0-1). W tym celu od wartośc zmerzonej (wyrażonej w ma) odejmuje sę początek zakresu pomarowego (0 ma dla zakresu 0-20 ma lub 4 ma dla zakresu 4-20 ma). W następnym kroku urządzene dzel uzyskany wynk przez szerokość zakresu pomarowego (20 dla zakresu 0-20 ma lub 16 dla zakresu 4-20 ma). Znormalzowany pomar wyraża sę zatem wzoram: I n = I wej I n = I wej. 20 dla zakresu dla zakresu 4 20 ma 0 20 ma gdze I wej. oznacza prąd wejścowy (w ma) a I n - znormalzowany pomar. Jeśl wartość pomarowa wykroczy poza nomnalny zakres pomarowy (0-20mA lub 4-20mA), a jednocześne będze sę zawerała w dopuszczalnym zakrese wyśwetlana (defnowanym parametram Lo r, H r ), to znormalzowany pomar I n wykroczy poza zakres 0-1, np. dla zakresu 4-20 ma prądu wejścowego 3 ma znormalzowany pomar wynese -0,0625 a dla prądu 22 ma znormalzowany pomar wynese 1,125. W takch przypadkach wszystke wzory dotyczące wyznaczana wyśwetlanego wynku nadal obowązują SPOSOBY PRZELICZANIA WYNIKU POMIARU Sposób dalszego przelczana wynku zależy od wybranego typu charakterystyk wejścowej. Wszystke przedstawone wykresy dotyczą zakresu prądowego 4-20 ma. 24

25 Charakterystyka lnowa Znormalzowany pomar zostaje lnowo przełożony na zakres defnowany parametram LoC, H C (gdy znormalzowany pomar osąga wartość 0, wyśwetlany jest wynk Lo C, gdy znormalzowany pomar osąga wartość 1 - wyśwetlany jest H C ). Sposób przelczana można określć wzorem: W =I n "H C" "Lo C" "Lo C", gdze W oznacza wyśwetlany wynk. Parametr Lo C może być wększy nż H C, w takm przypadku charakterystyka ulega odwrócenu, tzn. gdy prąd rośne, wartość wyśwetlana maleje. H C Lo C Wyśwetlany wynk Lo C Wyśwetlany wynk H C Prąd wejścowy [ma] Prąd wejścowy [ma] Rys. 9.1 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C) Charakterystyka kwadratowa Znormalzowany pomar jest podnoszony do kwadratu, a dalsze przelczena przebegają dentyczne, jak w przypadku charakterystyk lnowej. Sposób przelczana określa sę wzorem: gdze W oznacza wyśwetlany wynk. W =I n 2 "H C" "Lo C" "Lo C", H C Lo C Wyśwetlany wynk Wyśwetlany wynk Lo C Prąd wejścowy [ma] H C Prąd wejścowy [ma] Rys. 9.2 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C) 25

26 Charakterystyka perwastkowa Znormalzowany pomar jest perwastkowany, a dalsze przelczena przebegają dentyczne, jak w przypadku charakterystyk lnowej. Sposób przelczana określa sę wzorem: gdze W oznacza wyśwetlany wynk. W = I n "H C" "Lo C" "Lo C", Powyższy wzór przestaje obowązywać, gdy znormalzowany pomar jest ujemny. Sytuacja taka występuje w przypadku przekroczena w dół zakresu pomarowego 4-20 ma. Wartość wyśwetlana dla I n<0 jest równa Lo C (patrz wykresy). H C Lo C Wyśwetlany wynk Wyśwetlany wynk Lo C Prąd wejścowy [ma] H C Prąd wejścowy [ma] Rys. 9.3 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C) Charakterystyka użytkownka Charakterystyk użytkownka defnowane są w postac 1 19 połączonych odcnków prostolnjnych (patrz wykres) wyznaczanych na podstawe 2 20 punktów wprowadzonych przez użytkownka do pamęc urządzena (patrz ops Menu npt ). Na podstawe znormalzowanego pomaru I n urządzene wyznacza odpowedn przedzał charakterystyk, np. dla charakterystyk jak na wykrese ponżej I n = 0,65 wybrany zostane przedzał defnowany przez punkty o współrzędnych X = oraz X = Oznaczmy punkty defnujące przedzał przez PL PH (w podanym wyżej przykładze X(PL) = 50.0, X(PH) = ) oraz wartość znormalzowanego pomaru I n dla początku przedzału przez I p (w podanym przykładze I p = I n(pl) = 0,5). Wyśwetlany wynk wyznaczany jest według wzoru: W = I n I p [Y PH Y PL ] 100 Y PL [ X PH X PL ] gdze Y(PH), X(PH), Y(PL), X(PL) oznaczają wartośc współrzędnych X Y dla pkt. PH PL. Jeśl znormalzowany pomar wykracza poza zakres wyznaczony poprzez punkty charakterystyk użytkownka, to do oblczeń używany jest odpowedn przedzał skrajny określony przez dwa skrajne punkty. Przykładowo dla charakterystyk na wykrese ponżej I n>1 do oblczeń użyty zostane przedzał defnowany przez punkty o współrzędnych: X(PL) = 90.0., X(PH) =

27 Znormalzowany pomar In (dla zakresu 0-20 ma) 0 0,2 0,35 0,5 0,7 0,9 1 Charakterystyka 5-przedzałowa X (PH) = Y (PH) Wyśwetlany wynk X = X (PL) = X = Prąd wejścowy [ma] X = Y (PL) X = Prąd wejścowy [ma] Rys. 9.4 Przykładowa charakterystyka użytkownka 9.2. PRZYKŁADY PRZELICZEŃ Przykład 1: Wyznaczane dopuszczalnego zakresu pomarowego (dla trybu 4-20 ) Jeśl w trybe 4-20 użytkownk ustaw parametry Lo r = 20,0% oraz H r = 10,0%, to przedzał dopuszczalnych prądów ustanowony zostane na: 3,2 ma 22 ma. Dolna granca przedzału wynka ze wzoru: 4 ma - 4 ma 20% a górna granca przedzału ze wzoru: 20 ma + 20 ma 10%. Przykład 2: Wyznaczane znormalzowanego pomaru I n Załóżmy, że użytkownk wybrał zakres wejścowy 4-20 ma. Znormalzowany pomar I n oblczamy zgodne ze wzoram ze strony 24, a zatem od wartośc prądu wejścowego (np. 10 ma) odejmujemy początek nomnalnego zakresu pomarowego (w tym przypadku 4 ma): 10 ma - 4 ma = 6 ma. Wynk dzelmy przez szerokość nomnalnego zakresu pomarowego (w tym przypadku 16 ma). Otrzymujemy I n = 6/16 = 0,375. W przypadku prądów wykraczających poza nomnalny zakres pomarowy postępujemy analogczne, np. dla prądu wejścowego 2,5 ma otrzymujemy I n = (2,5-4)/16-0,0938, a dla prądu 20,5 ma otrzymujemy I n = (20,5-4)/16 1,0313. Przykład 3: Charakterystyka lnowa Zakładamy, że użytkownk wybrał charakterystykę lnową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: 27

28 a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 25 mnożymy znormalzowany pomar przez różncę parametrów H C Lo C : 0,375 [1200 -(- 300)] 562. W kolejnym kroku dodajemy do wynku parametr Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = 262 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Postępując analogczne do przypadku a) otrzymujemy W c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W Przykład 4: Charakterystyka kwadratowa Zakładamy, że użytkownk wybrał charakterystykę kwadratową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 25 podnosmy wartość I n do kwadratu, a wynk mnożymy przez różncę parametrów H C Lo C : (0,375) 2 [1200 -(- 300)] 211. W kolejnym kroku dodajemy do wynku wartość parametru Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = -89 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Postępując analogczne do przypadku a) otrzymujemy W c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W Przykład 5: Charakterystyka perwastkowa Zakładamy, że użytkownk wybrał charakterystykę perwastkową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 26 perwastkujemy znormalzowany pomar, a wynk mnożymy przez różncę parametrów H C Lo C : 0,375 [1200 -(- 300)] 919. W kolejnym kroku dodajemy do wynku wartość parametru Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = 619 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Znormalzowany pomar jest ujemny a zatem wyśwetlona zostane wartość W = Lo C = c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W

29 Przykład 6: Charakterystyka użytkownka Zakładamy, że użytkownk wybrał charakterystykę 10-przedzałową oraz zakres wejścowy 4 20mA. Zdefnowane charakterystyk 10-przedzałowej wymaga wprowadzena do pamęc urządzena współrzędnych X oraz Y dla 11 punktów (patrz ops Menu npt ). Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2, w zwązku z tym w oblczenach zostaną wykorzystane tylko nektóre punkty charakterystyk. Załóżmy, że ustawone zostały następujące parametry: X1 = 00.0., Y1 = -50.0, X 2= 10.0., Y2 = -30.0,... X6 = 30.0., Y6 = 30.0, X7 = 40.0., Y7 = 80.0,... X10 = 90.0., Y10 = 900.0, X11 = , Y11 = 820.0, Parametry, które ne zostały wyżej wymenone muszą także zostać odpowedno ustawone (zgodne z wybraną charakterystyką). a) dla prądu 10 ma otrzymujemy I n = 0,375 Wykorzystując wartość I n urządzene dobera dwa najblższe punkty charakterystyk. Dla wartośc I n = 0,375 najblższe punkty mają współrzędne X6 = X7 = Wykorzystując wzory ze str. 26 otrzymujemy X(PL) = 30, Y(PL) = 30, X(PH) = 40, Y(PH) = 80 oraz I p = 0,3. Wyśwetlona zostane wartość: W = I n I p [Y PH Y PL ] 100 Y PL = [ X PH X PL ] = 0,375 0,3 [80 30] [40 30] b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Poneważ wartość I n wykracza w dół poza zakres 0 1, do wylczena wynku wykorzystany zostane skrajny dolny przedzał (defnowany przez punkty o współrzędnych X1(PL) = 0, Y1(PL) = -50, X2(PH) = 10, Y2(PH) = -30 oraz I p = 0. Postępując analogczne do przypadku a) otrzymujemy W -69. c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Poneważ wartość I n wykracza w górę poza zakres 0 1, do wylczena wynku wykorzystany zostane skrajny górny przedzał (defnowany przez punkty o współrzędnych X10(PL) = 90, Y10(PL) = 900, X11(PH) = 100, Y11(PH) = 820 oraz I p = 0,9. Postępując analogczne do przypadku a) otrzymujemy W

30 10. OBSŁUGA PROTOKOŁU MODBUS Parametry transmsj: Prędkość transmsj: Protokół transmsj: 1 bt startu, 8 btów danych, 1 lub 2 bty stopu (nadawane są 2 bty, akceptowana jest transmsja z jednym oraz dwoma btam), bez kontrol parzystośc wyberana w zakrese od 1200 do bt/sek. zgodny z MODBUS RTU Parametry urządzena oraz wartość pomarowa dostępne są jako rejestry typu HOLDING. Do odczytu rejestru (lub grupy rejestrów) używać należy funkcj 3h, do zapsu rejestrów funkcj 6h lub 10h (zgodne ze specyfkacjam protokołu MODBUS). Za pomocą funkcj 3h oraz 10h można odczytać / zapsać maksymalne 16 rejestrów (w jednej ramce). Urządzene nterpretuje wykonuje ramk typu BROADCAST, ale ne wysyła na ne odpowedz WYKAZ REJESTRÓW 30 Rejestr Zaps Zakres Ops rejestru 01h Ne Wartość beżąca pomaru (bez uwzględnena przecnka) 02h Ne 0h, A0h, 60h 03h Tak 0 3 Status pomaru; 0h - pomar poprawny; A0h - przekroczene górnej grancy zakresu pomarowego; 60h - przekroczene dolnej grancy zakresu pomarowego Parametr Pnt w podmenu InPt (pozycja kropk dzesętnej) 0-0 ; ; ; h Ne Wartość szczytu (lub dolny, bez uwzględnena przecnka) 10h Tak h Tak 0 3 Parametr type w podmenu InPt (zakres pomarowy). 0 - zakres 0-20 ma; 1 - zakres 4-20 ma; 2 - zakres 0-10 V; 3 - zakres 2-10 V; 4 - zakres 0-5 V; 5 - zakres 1-5 V Parametr CHAr w podmenu InPt (typ charakterystyk) 0 - lnowa ; 1 - kwadratowa; 2 - perwastkowa; 3 - użytkownka 12h Tak 0 5 Parametr FLt w podmenu InPt (współczynnk fltracj) 13h Tak 0 3 Parametr Pnt w podmenu InPt (kopa rejestru 03h) 0-0 ; ; ; h Tak Parametr Lo C w podmenu InPt, bez uwzględnena przecnka 15h Tak Parametr H C w podmenu InPt, bez uwzględnena przecnka 16h Tak Parametr Lo r w podmenu InPt, wyrażony w 0,1% 17h Tak Parametr H r w podmenu InPt, wyrażony w 0,1% 20h 2 Tak Adres urządzena 21h Ne 20F2h Kod dentyfkacyjny urządzena 22h 3 Tak 0 7 Parametr baud w podmenu rs (prędkość transmsj); bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.

31 Rejestr Zaps Zakres Ops rejestru 23h 4 Tak h Tak 0 5 2Dh Tak 1 8 2Fh Tak h Tak 0 1 Parametr mbac w podmenu rs (zezwolene na zaps rejestrów); 0 - zaps zabronony; 1 - zaps dozwolony Parametr resp w podmenu rs (dodatkowe opóźnene prędkośc transmsj); 0 - bez dodatkowych opóźneń; 1 - opcja 10c ; 2 - opcja 20c ; 3 - opcja 50c ; 4 - opcja 100c ; 5 - opcja 200c ; Opcja br (jasność wyśwetlacza); 1 - najnższa jasność; 8 - najwyższa jasność Opcja Edt (sposób edycj parametrów numerycznych); 0 - tryb dg ; 1 - tryb SLd Parametr mode w podmenu HOLd (typ wykrywanych zman sygnału): 0 - szczyty; 1 - dolny 51h Tak Parametr PEA w podmenu HOLd, bez uwzględnena przecnka 52h Tak h Tak h 5 Tak h 5 Tak Parametr tme w podmenu HOLd wyrażony w dzesątych częścach sekundy Parametr HdS w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Wartość współrzędnej X dla punktu nr 1 charakterystyk użytkownka, wyrażona w 0,1% Wartość współrzędnej Y dla punktu nr 1 charakterystyk użytkownka, bez uwzględnena przecnka 72h 5 95h 5 Kolejne pary współrzędnych X oraz Y dla punktów nr 2 19 charakterystyk użytkownka 96h 5 Tak h 5 Tak Wartość współrzędnej X dla punktu nr 20 charakterystyk użytkownka, wyrażona w 0,1% Wartość współrzędnej Y dla punktu nr 20 charakterystyk użytkownka, bez uwzględnena przecnka 2 - po zapse rejestru 20h urządzene odpowada ramką rozpoczynającą sę od starego (ne zmenonego) adresu. 3 - po zapse rejestru 22h urządzene odpowada ramką przesłaną zgodne z nową prędkoścą transmsj. 4 - stan parametru mbac dotyczy równeż zapsu do tego parametru, a zatem za pośrednctwem łącza RS 485 można zablokować możlwość zapsu wszystkch rejestrów, ale odblokowane może nastąpć wyłączne w menu urządzena. 5 - pary współrzędnych X oraz Y punktów charakterystyk użytkownka mogą być wpsane do dowolnej, wolnej pary rejestrów. Para rejestrów jest wolna (tzn. dany punkt ne jest uwzględnany) jeżel współrzędna X dla danego punktu ma wartość 8000h. 31
