1 ZAWARTOŚĆ OPRACOWANIA I II Strona tytułowa Spis zawartości opracowania III Opis techniczny IV Zestawienie elementów konstrukcji stalowej dachu V Rysunki: Rys. K1 Rzut fundamentów, Rzut konstrukcji przyziemia Rys. K2 Rzut konstrukcji dachu Rys. K3 Elementy żelbetowe - zbrojenie Rys. K4 Konstrukcja stalowa widoki montażowe Rys. K5 Konstrukcja stalowa pozycje 1-12 Rys. K6 Konstrukcja stalowa pozycje

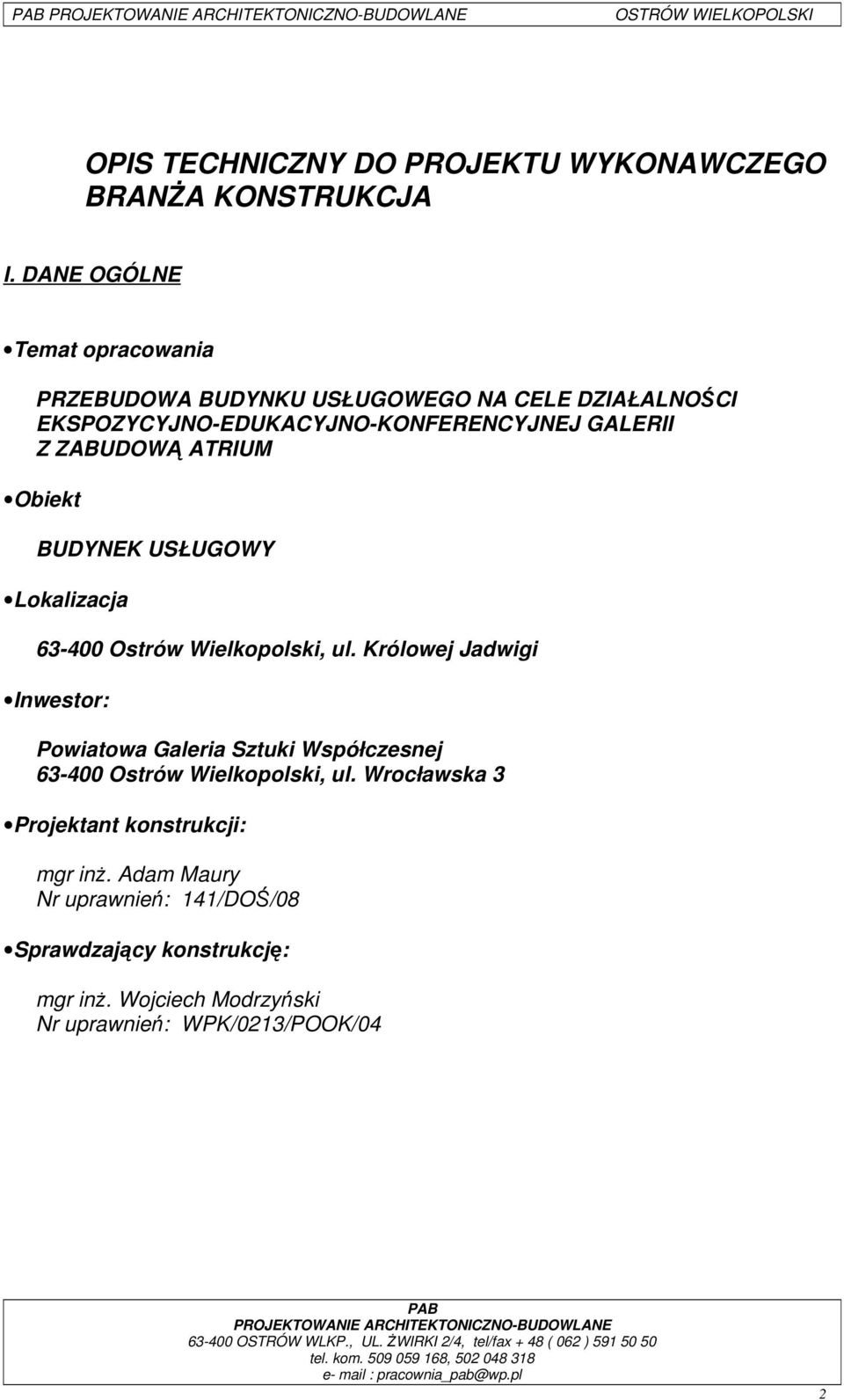

2 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO BRANŻA KONSTRUKCJA I. DANE OGÓLNE Temat opracowania PRZEBUDOWA BUDYNKU USŁUGOWEGO NA CELE DZIAŁALNOŚCI EKSPOZYCYJNO-EDUKACYJNO-KONFERENCYJNEJ GALERII Z ZABUDOWĄ ATRIUM Obiekt BUDYNEK USŁUGOWY Lokalizacja Ostrów Wielkopolski, ul. Królowej Jadwigi Inwestor: Powiatowa Galeria Sztuki Współczesnej Ostrów Wielkopolski, ul. Wrocławska 3 Projektant konstrukcji: mgr inż. Adam Maury Nr uprawnień: 141/DOŚ/08 Sprawdzający konstrukcję: mgr inż. Wojciech Modrzyński Nr uprawnień: WPK/0213/POOK/04 2

3 II. OPIS KONSTRUKCJI 1. Ogólny opis projektowanej przebudowy Projektowana przebudowa istniejącego budynku polega na częściowej rozbiórce istniejących ścian osłonowych i działowych wraz z nową aranżacją przestrzeni w środku oraz elewacji zewnętrznych za pomocą nowych ścianek działowych i osłonowych. Dodatkowo w części budynku mieszkalnego zaprojektowano schody do pomieszczeń piwnicznych wraz z koniecznością przebicia stropu. Dla krawędzi stropu zaprojektowano ścianę podpierającą opartą na ławie fundamentowej. Zaprojektowano nowe zadaszenie patio w postaci konstrukcji z profili stalowych opartych na słupach żelbetowych połączonych ze stopami fundamentowymi. Pokrycie dachowe zaprojektowano od nowa wraz z zadaszeniem patio. Zaprojektowano nowe dojścia i podjazdy do budynku w postaci schodów i ramp żelbetowych opartych na ściankach i ławach fundamentowych. 2. Przyjęte założenia projektowe 2.1. Obciążenia Założono obciążenie charakterystyczne śniegiem Q k = 0,9 kn/m 2, co odpowiada I strefie obciążenia śniegiem zgodnie z Polską Normą PN-80/B Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. Uwzględniono występowanie worka śnieżnego na dachach ze względu na zaprojektowaną attykę. Wartości charakterystyczne obciążeń użytkowych (zmiennych) równomiernie rozłożonych przyjęto zgodnie z PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia stałe przyjęto według PN-82/B Obciążenia budowli. Obciążenia stałe Układ konstrukcyjny, schematy statyczne Dla projektowanych elementów konstrukcyjnych przyjęto schematy belek jedno i wielo przęsłowych. 3. Warunki gruntowo-wodne Na podstawie Opinii Technicznej autor inż. Bgdan Staroń założono podłoże gruntowe w poziomie posadowienia fundamenów składające się z piasków gliniastych wilgotnych. Woda gruntowa występuje poniżej projektowanego poziomu posadowienia. Powyższe warunki gruntowe zaliczono do prostych. 3

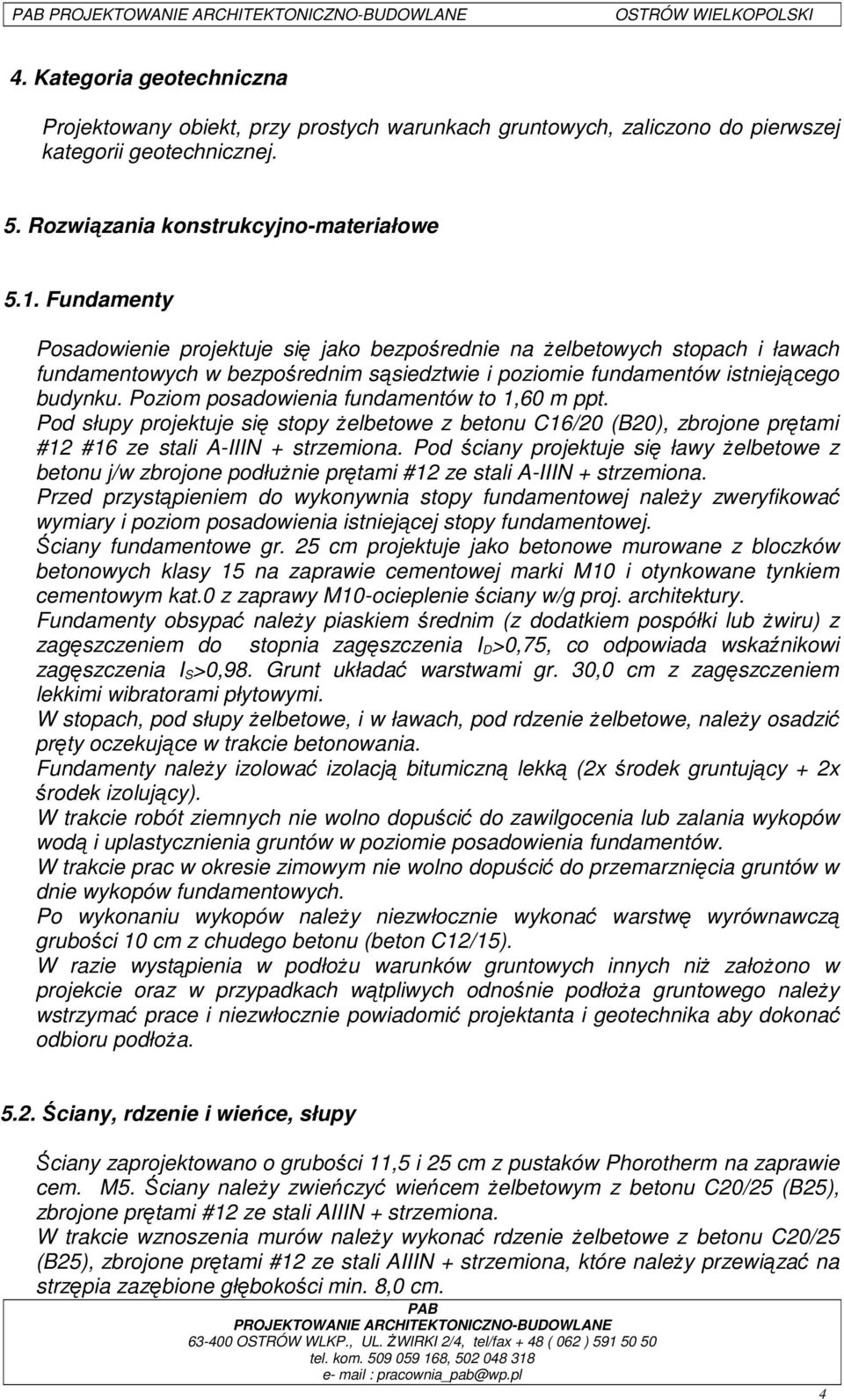

4 4. Kategoria geotechniczna Projektowany obiekt, przy prostych warunkach gruntowych, zaliczono do pierwszej kategorii geotechnicznej. 5. Rozwiązania konstrukcyjno-materiałowe 5.1. Fundamenty Posadowienie projektuje się jako bezpośrednie na żelbetowych stopach i ławach fundamentowych w bezpośrednim sąsiedztwie i poziomie fundamentów istniejącego budynku. Poziom posadowienia fundamentów to 1,60 m ppt. Pod słupy projektuje się stopy żelbetowe z betonu C16/20 (B20), zbrojone prętami #12 #16 ze stali A-IIIN + strzemiona. Pod ściany projektuje się ławy żelbetowe z betonu j/w zbrojone podłużnie prętami #12 ze stali A-IIIN + strzemiona. Przed przystąpieniem do wykonywnia stopy fundamentowej należy zweryfikować wymiary i poziom posadowienia istniejącej stopy fundamentowej. Ściany fundamentowe gr. 25 cm projektuje jako betonowe murowane z bloczków betonowych klasy 15 na zaprawie cementowej marki M10 i otynkowane tynkiem cementowym kat.0 z zaprawy M10-ocieplenie ściany w/g proj. architektury. Fundamenty obsypać należy piaskiem średnim (z dodatkiem pospółki lub żwiru) z zagęszczeniem do stopnia zagęszczenia I D >0,75, co odpowiada wskaźnikowi zagęszczenia I S >0,98. Grunt układać warstwami gr. 30,0 cm z zagęszczeniem lekkimi wibratorami płytowymi. W stopach, pod słupy żelbetowe, i w ławach, pod rdzenie żelbetowe, należy osadzić pręty oczekujące w trakcie betonowania. Fundamenty należy izolować izolacją bitumiczną lekką (2x środek gruntujący + 2x środek izolujący). W trakcie robót ziemnych nie wolno dopuścić do zawilgocenia lub zalania wykopów wodą i uplastycznienia gruntów w poziomie posadowienia fundamentów. W trakcie prac w okresie zimowym nie wolno dopuścić do przemarznięcia gruntów w dnie wykopów fundamentowych. Po wykonaniu wykopów należy niezwłocznie wykonać warstwę wyrównawczą grubości 10 cm z chudego betonu (beton C12/15). W razie wystąpienia w podłożu warunków gruntowych innych niż założono w projekcie oraz w przypadkach wątpliwych odnośnie podłoża gruntowego należy wstrzymać prace i niezwłocznie powiadomić projektanta i geotechnika aby dokonać odbioru podłoża Ściany, rdzenie i wieńce, słupy Ściany zaprojektowano o grubości 11,5 i 25 cm z pustaków Phorotherm na zaprawie cem. M5. Ściany należy zwieńczyć wieńcem żelbetowym z betonu C20/25 (B25), zbrojone prętami #12 ze stali AIIIN + strzemiona. W trakcie wznoszenia murów należy wykonać rdzenie żelbetowe z betonu C20/25 (B25), zbrojone prętami #12 ze stali AIIIN + strzemiona, które należy przewiązać na strzępia zazębione głębokości min. 8,0 cm. 4

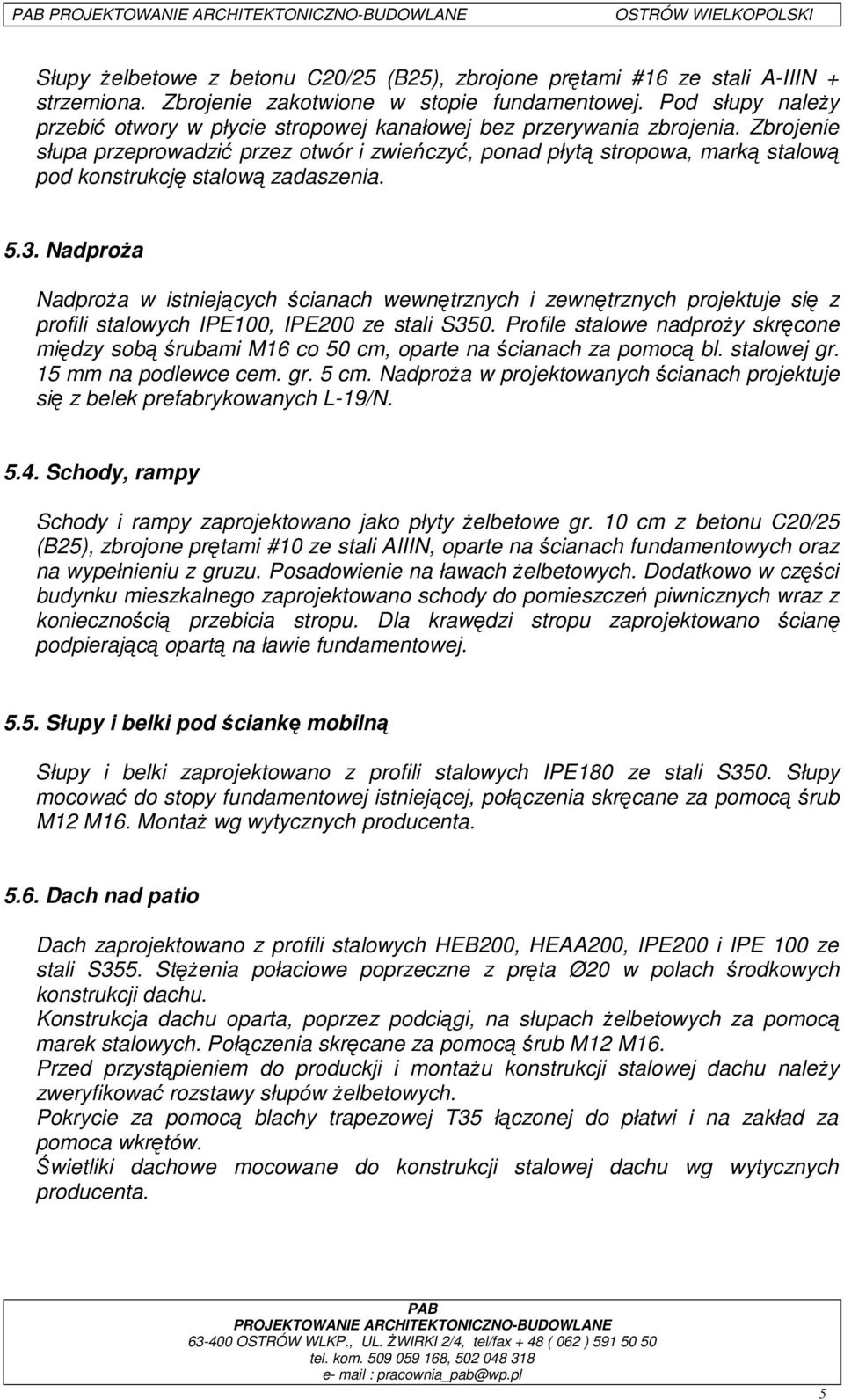

5 Słupy żelbetowe z betonu C20/25 (B25), zbrojone prętami #16 ze stali A-IIIN + strzemiona. Zbrojenie zakotwione w stopie fundamentowej. Pod słupy należy przebić otwory w płycie stropowej kanałowej bez przerywania zbrojenia. Zbrojenie słupa przeprowadzić przez otwór i zwieńczyć, ponad płytą stropowa, marką stalową pod konstrukcję stalową zadaszenia Nadproża Nadproża w istniejących ścianach wewnętrznych i zewnętrznych projektuje się z profili stalowych IPE100, IPE200 ze stali S350. Profile stalowe nadproży skręcone między sobą śrubami M16 co 50 cm, oparte na ścianach za pomocą bl. stalowej gr. 15 mm na podlewce cem. gr. 5 cm. Nadproża w projektowanych ścianach projektuje się z belek prefabrykowanych L-19/N Schody, rampy Schody i rampy zaprojektowano jako płyty żelbetowe gr. 10 cm z betonu C20/25 (B25), zbrojone prętami #10 ze stali AIIIN, oparte na ścianach fundamentowych oraz na wypełnieniu z gruzu. Posadowienie na ławach żelbetowych. Dodatkowo w części budynku mieszkalnego zaprojektowano schody do pomieszczeń piwnicznych wraz z koniecznością przebicia stropu. Dla krawędzi stropu zaprojektowano ścianę podpierającą opartą na ławie fundamentowej Słupy i belki pod ściankę mobilną Słupy i belki zaprojektowano z profili stalowych IPE180 ze stali S350. Słupy mocować do stopy fundamentowej istniejącej, połączenia skręcane za pomocą śrub M12 M16. Montaż wg wytycznych producenta Dach nad patio Dach zaprojektowano z profili stalowych HEB200, HEAA200, IPE200 i IPE 100 ze stali S355. Stężenia połaciowe poprzeczne z pręta Ø20 w polach środkowych konstrukcji dachu. Konstrukcja dachu oparta, poprzez podciągi, na słupach żelbetowych za pomocą marek stalowych. Połączenia skręcane za pomocą śrub M12 M16. Przed przystąpieniem do produckji i montażu konstrukcji stalowej dachu należy zweryfikować rozstawy słupów żelbetowych. Pokrycie za pomocą blachy trapezowej T35 łączonej do płatwi i na zakład za pomoca wkrętów. Świetliki dachowe mocowane do konstrukcji stalowej dachu wg wytycznych producenta. 5

6 5.7. Zabezpieczenie antykorozyjne konstrukcji stalowej Wszystkie elementy konstrukcji należy czyścić do stopnia czystości Sa2,5 i malować zestawem farb epoksydowych i poliuretanowych o łącznej grubości powłoki 120 µm lub innym zestawem malarskim według rozwiązania na etapie projektu wykonawczego. Elementy konstrukcji malować należy zestawem farb zapewniających odporność pożarową zgodnie z proj. Architektury i wytycznymi zabezpieczenia i ochrony p-poż. Kolorystyka według projektu architektonicznego. 6. Wytyczne wykonania i montażu Montaż konstrukcji należy prowadzić tak aby zapewnić należytą stateczność i sztywność wszystkich elementów jak i całości konstrukcji na każdym etapie budowy. Wszystkie prace wykonywać należy zgodnie z Warunkami wykonania i odbioru robót budowlano montażowych. Montaż wykonać należy zgodnie z PN-99/B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. W trakcie prac rozbiórkowych i wyburzeniowych w istniejącym obiekcie przeznaczonym do przebudowy, w momencie odkrycia złego stanu technicznego zakrytych elementów budynku lub niezgodności stanu faktycznego istniejącej konstrukcji z danymi zawartymi w niniejszym opracowaniu należy bezzwłocznie wstrzymać prace i powiadomić o tym fakcie projektanta. W trakcie prowadzenia w/w prac należy zachować szczególną ostrożność. Przed przystąpieniem do montażu nadproży w istniejących ścianach należy odpowiednio zabezpieczyć elementy konstrukcyjne przed zniszczeniem. 6

7 7. Uwagi końcowe Opracowanie obejmuje projekt wykonawczy w zakresie konstrukcji przebudowy istniejącego budynku Klub Nauczyciela przy ul. Królowej Jadwigi w Ostrowie Wlkp. Wszelkie niejasności dotyczące niniejszego projektu oraz ewentualne zmiany zastosowanych rozwiązań należy bezwzględnie, na bieżąco, w ramach nadzoru autorskiego konsultować i uzgadniać z jednostką projektową i upoważnionymi przez nią projektantami. Nie dopuszcza się wprowadzania zmian do projektu bez zgody autorów niniejszego opracowania. Wszystkie zmiany musza uzyskać pisemną zgodę autorów projektu. Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać zgodnie z niniejszym projektem, normami i normatywami PN, wiedzą techniczną, pod właściwym kierownictwem osoby uprawnionej oraz z zachowaniem przepisów BHP (stosować odzież ochronną, zabezpieczenia montażowe i zapewniające stateczność wznoszonym konstrukcjom). Do prac budowlanych należy używać wyłącznie materiałów i wyrobów posiadających odpowiednie dopuszczenia i atesty umożliwiających ich stosowanie w Polsce. Opracował: mgr inż. Adam Maury 7
