1 SPIS TREŚCI - załącznik nr 1 do strony tytułowej Strona tytułowa 1 Spis treści 2 CZĘŚĆ KONSTRUKCYJNA Opis techniczny Rys. nr K-1; Rzut fundamentów [skala 1:50] Rys. nr K-1A; Stopy żelbetowe St1,St2,St3,St4,Sk1,ława nr 3 Rys. nr K-1B; Stopy żelbetowe St5,St6,St7,St8,St9,Sk2,ława nr 1 Rys. nr K-1C; Stopy żelbetowe St10,St11,St12,St8,Sk3,Sk4 Rys. nr K-1D; Stopa żelbetowa+podszybie dźwigu Rys. nr K-1E; Ściana żelbetowa wraz z ławą nr 2,ściana żelbetowa wraz z ławą nr 1 Rys. nr K-1F; Szczegół wykonania podbicia fundamentów [skala 1:50] Rys. nr K-2; Schemat konstrukcyjny piwnic [skala 1:50] Rys. nr K-2A; Podciąg żelbetowy POZ. 36, Rdzeń Rd3, słupy żelbetowe S39, S40, S41, S42, S43, S44, S45 Rys. nr K-2B; Podciąg żelbetowy POZ. 38. słupy żelbetowe S46, S47, S48, S49 Rys. nr K-2C; Podciąg żelbetowy POZ. 40. słupy żelbetowe S50, S51, S52, Rys. nr K-2D; Podciąg żelbetowy POZ. 42. słupy żelbetowe S53, S54, S55, S56 Rys. nr K-2E; Podciąg żelbetowy POZ. 44. słupy żelbetowe S57, S58, S59, Rys. nr K-2f; Podciąg żelbetowy POZ. 46. słupy żelbetowe S60, S61, S62,, S63 Rys. nr K-3; Strop nad piwnicą [skala 1:50] Rys. nr K-3A; Strop nad piwnicą poz. 33 Rys. nr K-3B; Strop nad piwnicą poz. 35 Rys. nr K-4; Schemat konstrukcyjny parteru [skala 1:50] Rys. nr K-4A; Podciąg żelbetowy POZ. 14, słupy żelbetowe S15, S16, S17, S18, S19, S20, S21 Rys. nr K-4B; Podciąg żelbetowy POZ. 16, słupy żelbetowe S22, S23, S24, S25, S26, S27, S28, S29 Rys. nr K-4c; Podciąg żelbetowy POZ. 18, POZ.20, słupy żelbetowe S26, S27, S28, S30 Rys. nr K-4d; Podciąg żelbetowy POZ. 24, POZ.25, słupy żelbetowe S31, S32, S33, Rdzeń Rd3 Rys. nr K-4e; Podciąg żelbetowy POZ. 29, POZ.31, słupy żelbetowe S34, S35, S36, S37, S38 Rys. nr K-5; Strop nad parterem [skala 1:50] Rys. nr K-5a; Strop nad parterem- poz.13.1 Rys. nr K-5b; Strop nad parterem- poz.13.2

2 Rys. nr K-5c; Belki żelbetowe poz , poz Rys. nr K-6; Schemat konstrukcyjny piętra [skala 1:50] Rys. nr K-6a; Podciąg żelbetowy POZ.7, rdzeń żelbetowy Rd1, słupy żelbetowe S1, S2, S3, S4 Rys. nr K-6b; Słupy żelbetowe S5, S6, S3, S7, S8, S9, S10, S11, S12, S13 Rys. nr K-7; Strop nad parterem [skala 1:50] Rys. nr K-7a; Podciąg żelbetowy POZ.4, POZ.5, POZ.6 Rys. nr K-8; Rzut konstrukcji dachu [skala 1:50] Rys. nr K-9; Zbrojenie schodów szer. 150cm[skala 1:50] Rys. nr K-10; Schemat konstrukcyjny poziomu +4,61 [skala 1:50] Rys. nr K-11; Zbrojenie schodów szer 130cm[skala 1:50]

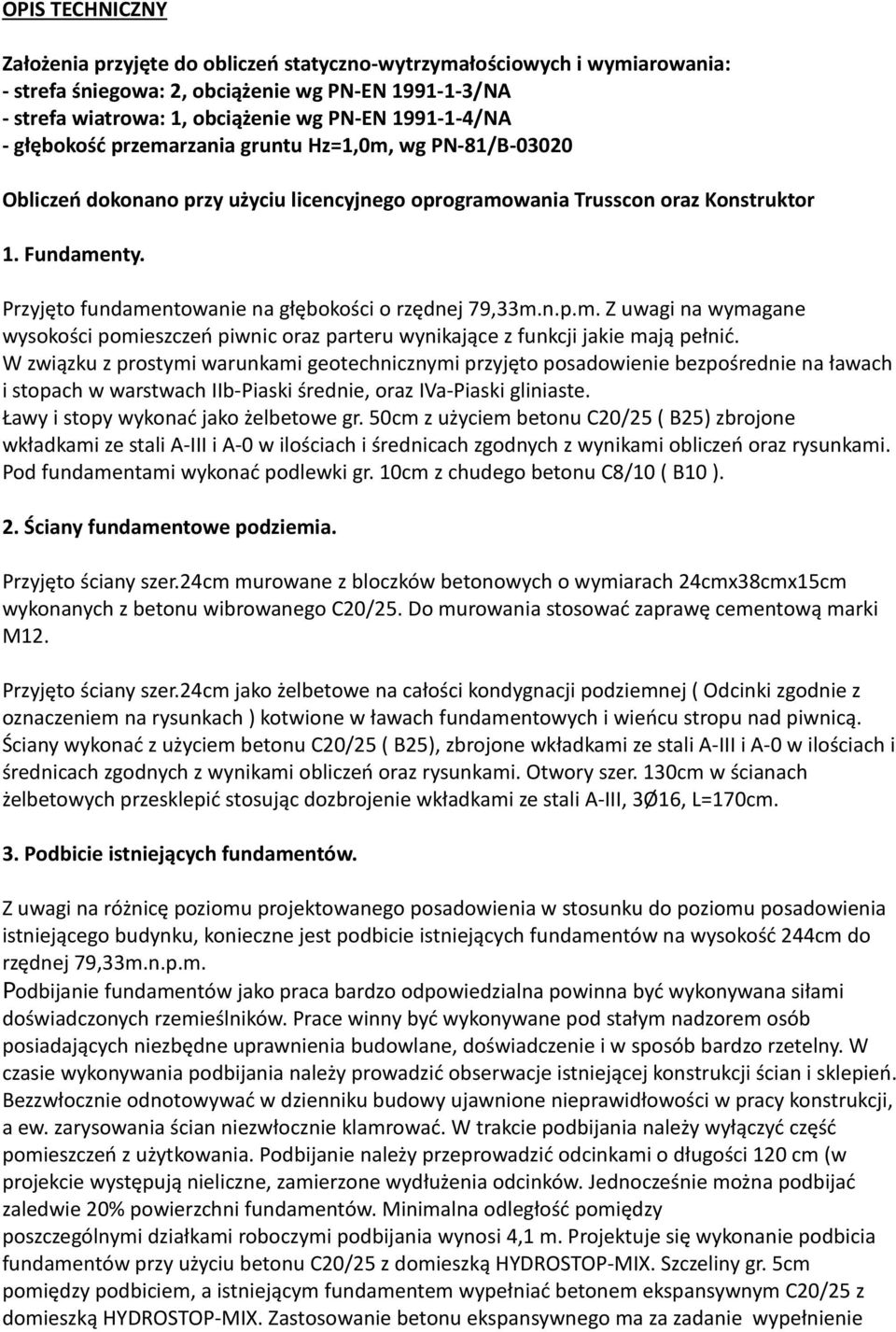

3 OPIS TECHNICZNY Założenia przyjęte do obliczeń statyczno-wytrzymałościowych i wymiarowania: - strefa śniegowa: 2, obciążenie wg PN-EN /NA - strefa wiatrowa: 1, obciążenie wg PN-EN /NA - głębokość przemarzania gruntu Hz=1,0m, wg PN-81/B Obliczeń dokonano przy użyciu licencyjnego oprogramowania Trusscon oraz Konstruktor 1. Fundamenty. Przyjęto fundamentowanie na głębokości o rzędnej 79,33m.n.p.m. Z uwagi na wymagane wysokości pomieszczeń piwnic oraz parteru wynikające z funkcji jakie mają pełnić. W związku z prostymi warunkami geotechnicznymi przyjęto posadowienie bezpośrednie na ławach i stopach w warstwach IIb-Piaski średnie, oraz IVa-Piaski gliniaste. Ławy i stopy wykonać jako żelbetowe gr. 50cm z użyciem betonu C20/25 ( B25) zbrojone wkładkami ze stali A-III i A-0 w ilościach i średnicach zgodnych z wynikami obliczeń oraz rysunkami. Pod fundamentami wykonać podlewki gr. 10cm z chudego betonu C8/10 ( B10 ). 2. Ściany fundamentowe podziemia. Przyjęto ściany szer.24cm murowane z bloczków betonowych o wymiarach 24cmx38cmx15cm wykonanych z betonu wibrowanego C20/25. Do murowania stosować zaprawę cementową marki M12. Przyjęto ściany szer.24cm jako żelbetowe na całości kondygnacji podziemnej ( Odcinki zgodnie z oznaczeniem na rysunkach ) kotwione w ławach fundamentowych i wieńcu stropu nad piwnicą. Ściany wykonać z użyciem betonu C20/25 ( B25), zbrojone wkładkami ze stali A-III i A-0 w ilościach i średnicach zgodnych z wynikami obliczeń oraz rysunkami. Otwory szer. 130cm w ścianach żelbetowych przesklepić stosując dozbrojenie wkładkami ze stali A-III, 3Ø16, L=170cm. 3. Podbicie istniejących fundamentów. Z uwagi na różnicę poziomu projektowanego posadowienia w stosunku do poziomu posadowienia istniejącego budynku, konieczne jest podbicie istniejących fundamentów na wysokość 244cm do rzędnej 79,33m.n.p.m. Podbijanie fundamentów jako praca bardzo odpowiedzialna powinna być wykonywana siłami doświadczonych rzemieślników. Prace winny być wykonywane pod stałym nadzorem osób posiadających niezbędne uprawnienia budowlane, doświadczenie i w sposób bardzo rzetelny. W czasie wykonywania podbijania należy prowadzić obserwacje istniejącej konstrukcji ścian i sklepień. Bezzwłocznie odnotowywać w dzienniku budowy ujawnione nieprawidłowości w pracy konstrukcji, a ew. zarysowania ścian niezwłocznie klamrować. W trakcie podbijania należy wyłączyć część pomieszczeń z użytkowania. Podbijanie należy przeprowadzić odcinkami o długości 120 cm (w projekcie występują nieliczne, zamierzone wydłużenia odcinków. Jednocześnie można podbijać zaledwie 20% powierzchni fundamentów. Minimalna odległość pomiędzy poszczególnymi działkami roboczymi podbijania wynosi 4,1 m. Projektuje się wykonanie podbicia fundamentów przy użyciu betonu C20/25 z domieszką HYDROSTOP-MIX. Szczeliny gr. 5cm pomiędzy podbiciem, a istniejącym fundamentem wypełniać betonem ekspansywnym C20/25 z domieszką HYDROSTOP-MIX. Zastosowanie betonu ekspansywnego ma za zadanie wypełnienie

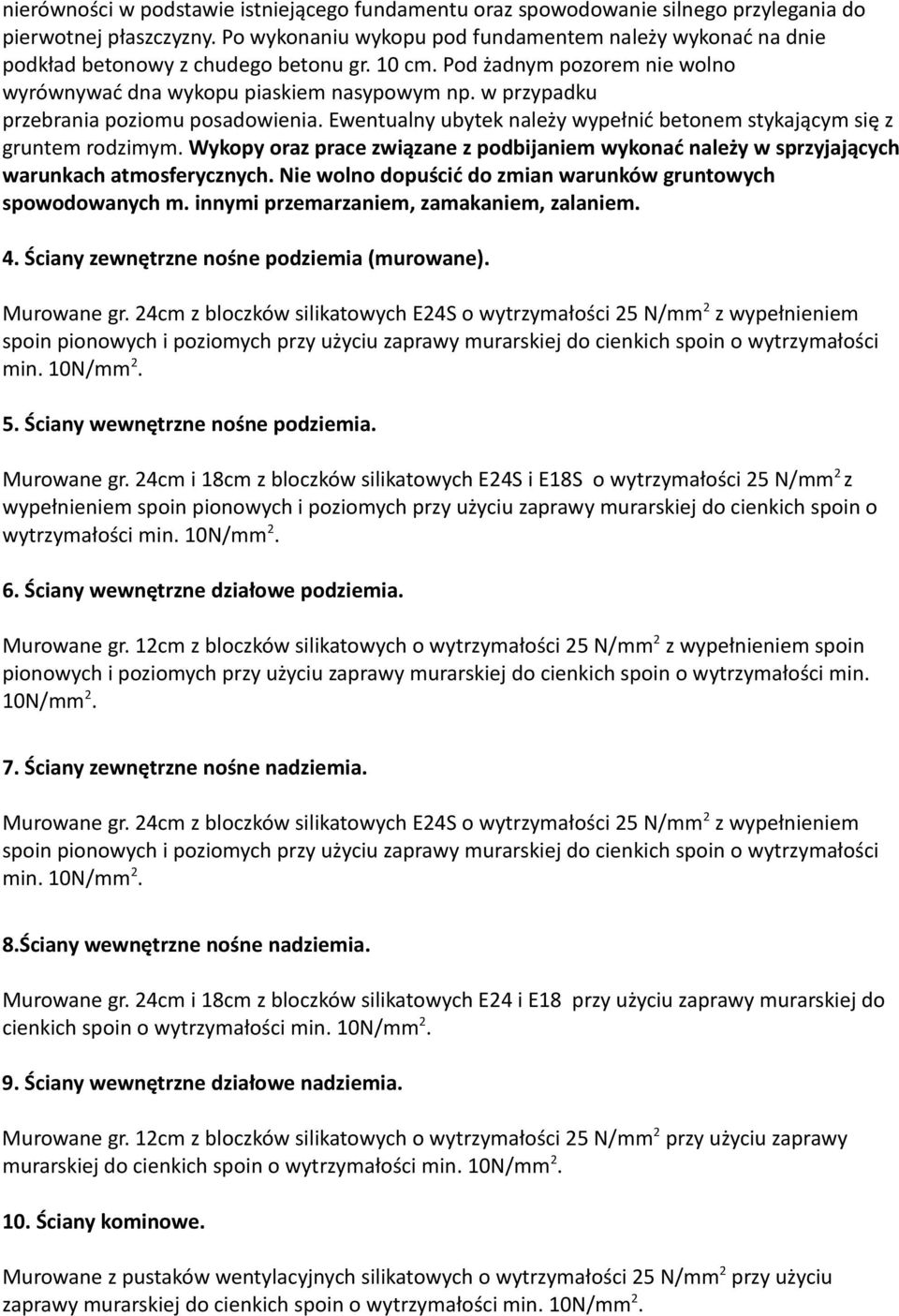

4 nierówności w podstawie istniejącego fundamentu oraz spowodowanie silnego przylegania do pierwotnej płaszczyzny. Po wykonaniu wykopu pod fundamentem należy wykonać na dnie podkład betonowy z chudego betonu gr. 10 cm. Pod żadnym pozorem nie wolno wyrównywać dna wykopu piaskiem nasypowym np. w przypadku przebrania poziomu posadowienia. Ewentualny ubytek należy wypełnić betonem stykającym się z gruntem rodzimym. Wykopy oraz prace związane z podbijaniem wykonać należy w sprzyjających warunkach atmosferycznych. Nie wolno dopuścić do zmian warunków gruntowych spowodowanych m. innymi przemarzaniem, zamakaniem, zalaniem. 4. Ściany zewnętrzne nośne podziemia (murowane). Murowane gr. 24cm z bloczków silikatowych E24S o wytrzymałości 25 N/mm 2 z wypełnieniem spoin pionowych i poziomych przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm Ściany wewnętrzne nośne podziemia. Murowane gr. 24cm i 18cm z bloczków silikatowych E24S i E18S o wytrzymałości 25 N/mm 2 z wypełnieniem spoin pionowych i poziomych przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm Ściany wewnętrzne działowe podziemia. Murowane gr. 12cm z bloczków silikatowych o wytrzymałości 25 N/mm 2 z wypełnieniem spoin pionowych i poziomych przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm Ściany zewnętrzne nośne nadziemia. Murowane gr. 24cm z bloczków silikatowych E24S o wytrzymałości 25 N/mm 2 z wypełnieniem spoin pionowych i poziomych przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm 2. 8.Ściany wewnętrzne nośne nadziemia. Murowane gr. 24cm i 18cm z bloczków silikatowych E24 i E18 przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm Ściany wewnętrzne działowe nadziemia. Murowane gr. 12cm z bloczków silikatowych o wytrzymałości 25 N/mm 2 przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm Ściany kominowe. Murowane z pustaków wentylacyjnych silikatowych o wytrzymałości 25 N/mm 2 przy użyciu zaprawy murarskiej do cienkich spoin o wytrzymałości min. 10N/mm 2.

5 11. Strop nad piwnicą. Przyjęto prefabrykowany strop gęstożebrowy w układzie podłużnym i poprzecznym gr. 31cm w skład którego wchodzą belki z betonu sprężonego wypełnione pustakami z betonu wibrowanego z warstwą nadbetonu kl. C20/25 gr. 6cm Strop pomieszczenia serwerowni wykonany jako płyta żelbetowa gr. 15cm z betonu C20/25 zbrojona stalą A-III i A Strop nad parterem. Przyjęto prefabrykowany strop gęstożebrowy w układzie podłużnym i poprzecznym gr. 31cm w skład którego wchodzą belki z betonu sprężonego wypełnione pustakami z betonu wibrowanego z warstwą nadbetonu kl. C20/25 gr. 6cm 13. Strop nad częścią piętra. Wykonany jako płyta żelbetowa gr.15cm z betonu C20/25 zbrojona stalą A-III i A Wieńce. Nad piętrem wieniec żelbetowy o wymiarach przekroju poprzecznego 24cmx24cm z betonu C20/25 zbrojony stalą A-III i A-0 Nad piwnicą i parterem wieniec żelbetowy o wymiarach przekroju poprzecznego 24cmx31cm z betonu C20/25 zbrojony stalą A-III i A Słupy, rdzenie i podciągi. Żelbetowe z betonu C20/25 zbrojone stalą A-III i A Nadproża. Nad otworami okiennymi i drzwiowymi prefabrykowane nadproża strunobetonowe SBN 120x120 ( długości i ilości zgodne z zestawieniami na rzutach ) 17. Schody. Płytowe z belkami spocznikowymi. Płyty biegowe grubości h=16cm z betonu C20/25 zbrojone stalą A-III i A-0. Płyty spocznikowe grubości h=10cm i 12cm betonu C20/25 zbrojone stalą A-III i A Konstrukcja dachu stromego. Przyjęto konstrukcje wykonaną z prefabrykowanych wiązarów deskowych o pasach łączonych na płytki kolczaste. Wiązary mocowane bezpośrednio do wieńca przy użyciu kotew stalowych SIMPSON. Konstrukcja winna być wykonana w autoryzowanym zakładzie prefabrykacji i przez pracowników tego zakładu zamontowana na obiekcie. Opracował:
