OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BUDYNKU SZKOŁY PUBLICZNEJ PODSTAWOWEJ W DĄBRÓWCE, GM. DOPIEWO

Transkrypt

1 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 1 z 6 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BUDYNKU SZKOŁY PUBLICZNEJ PODSTAWOWEJ W DĄBRÓWCE, GM. DOPIEWO 1. PODSTAWY OPRACOWANIA 1.1. PODSTAWY FORMALNE Podstawami formalnymi do wykonania opracowania są: - zlecenie głównego projektanta LINEA Sp. z o.o., - cześć architektoniczna projektu, - wytyczne i uzgodnienia branżowe, - dokumentacja geotechniczna - polskie normy i przepisy 1.2. NORMY, INSTRUKCJE I POMOCE PROJEKTOWE Niniejszy projekt konstrukcyjny opracowano w oparciu o: Normy PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia stałe PN-82/B Podstawowe obciążenia technologiczne i montażowe PN-80/B Obciążenie śniegiem PN-77/B Obciążenie wiatrem" PN-76/B Konstrukcje i podłoża budowli PN-81/B Posadowienie bezpośrednie budowli PN-90/B Konstrukcje stalowe PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone Instrukcje Instrukcja zabezpieczania przed korozją konstrukcji stalowych za pomocą pokryć malarskich w budownictwie zeszyt 191 ITB, W-wa 1976 r. KPB RMPO1/80 Katalog powłok malarskich Pomoce projektowe Obliczenia statyczne i wymiarowanie elementów konstrukcji wykonano przy pomocy następujących programów komputerowych: RM-Win Program do analizy statycznej płaskich konstrukcji prętowych RM-Stal Program do wymiarowania konstr. stalowych wg PN-90/B RM-Żelb Program do wymiarowania konstr. żelbetowych wg PN-B-03264:2002 RM-Spol Program do wymiarowania połączeń w konstr. stalowych PL-WIN Program do analizy statycznej i wymiarowania płyt FD-WIN Program do analizy posadowienia i fundamentów

2 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 2 z 6 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany konstrukcyjny, budynku publicznej szkoły podstawowej zlokalizowanej w Dąbrówce k/poznania. 3. DANE O TERENIE WARUNKI GRUNTOWO-WODNE Warunki posadowienia projektowanego obiektu ustalono na podstawie dokumentacji geologiczno-inżynierskiej oprac. przez mgr W. Ludwiczaka, mgr Z. Zielonieckiego z maja 2010r. Badany teren znajduje się w południowej części miejscowości Dąbrówka gm. Dopiewo. Pod względem geomorficznym omawiany teren jest to fragment równiny sandrowej, wyniesiony w miejscu wierceń do 80,9 81,5 m n.p.m. W południowej części działki znajduje się rów odwadniający, zasilający ciek Wirenki. Budowę geologiczną podłoża terenu przeznaczonego pod projektowaną zabudowę charakteryzują wyniki uzyskane w otworach badawczych o głęb. 4,0m p.p.t. Stwierdzono występowanie w podłożu utworów czwartorzędowych - plejstoceńskich reprezentowanych przez zwałowe gliny i piaski zlodowacenia północno-polskiego. Od powierzchni zalega gleba oraz nasyp niekontrolowany. Grunty rodzime są zróżnicowane pod względem rodzaju i stanu. Wyróżniono dwie grupy geotechniczne: grupa I : niespoiste w stanie średnio zagęszczonym o uogólnionym stopniu zagęszczenia I D =0,5 wilgotne i nawodnione. W zależności od składu mechanicznego wydzielono dwie warstwy geotechniczne: o warstwa Ia : piaski drobne o warstwa Ib : piaski średnie grupa II : grunty spoiste. morenowe, nieskonsolidowane, oznaczone symbolem skonsolidowania B średnio spoiste gliny piaszczyste. Wyróżniono trzy warstwy geotechniczne. Kryterium podziału stanowił stopień plastyczności o warstwa IIa : grunty miękkoplastyczne o uogólnionym stopniu plastyczności I L =0,60 mokre o warstwa IIb : grunty plastyczne o uogólnionym stopniu plastyczności I L =0,4; o warstwa IIc : grunty plastyczne o uogólnionym stopniu plastyczności I L =0,3; Warunki gruntowe w podłożu określone zostały na podstawie badań terenowych i prac kameralnych metodą B. W czasie wierceń panowały średnie na pograniczu wysokich stany wód gruntowych. Swobodny ciągły poziom wody zalegał na głębokości 0,75-1,05 m p.p.t. (80,01-80,64 m n.p.m.). Wobec powyższych ustalono, iż warunki gruntowe w podłożu projektowanego budynku charakteryzują się wystarczającymi parametrami wytrzymałościowymi dla posadowienia bezpośredniego. Stanowią je grunty piaszczyste w stanie średniozagęszczonym, oraz gliniaste (zwałowe-nieskonsolidowane) w stanie plastycznym i miękkoplastycznym. Z uwagi na występowanie wody gruntowej, dla zapewnienia suchych wykopów, należy w razie potrzeby obniżyć jej poziom na czas budowy poprzez system odwodnieniowy.

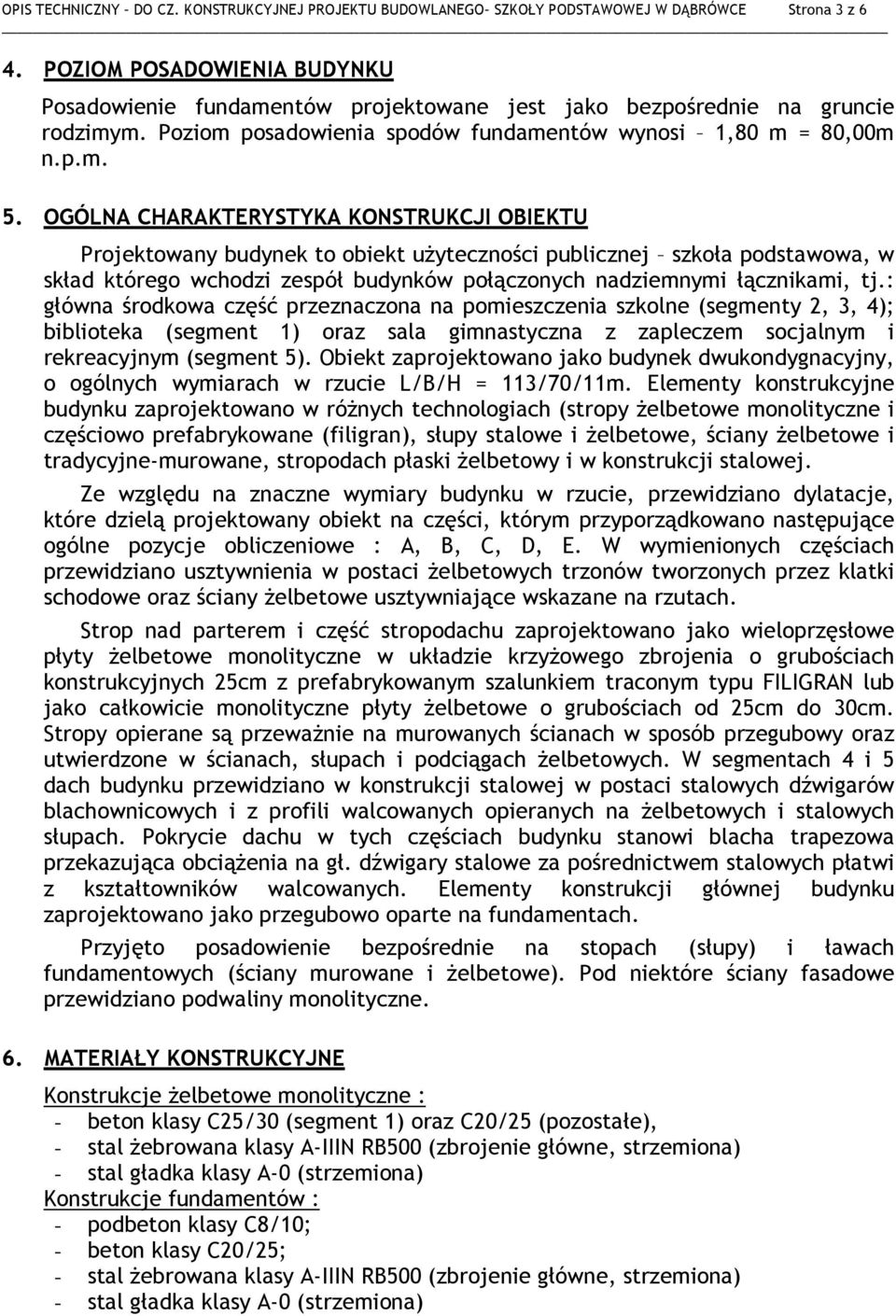

3 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 3 z 6 4. POZIOM POSADOWIENIA BUDYNKU Posadowienie fundamentów projektowane jest jako bezpośrednie na gruncie rodzimym. Poziom posadowienia spodów fundamentów wynosi 1,80 m = 80,00m n.p.m. 5. OGÓLNA CHARAKTERYSTYKA KONSTRUKCJI OBIEKTU Projektowany budynek to obiekt użyteczności publicznej szkoła podstawowa, w skład którego wchodzi zespół budynków połączonych nadziemnymi łącznikami, tj.: główna środkowa część przeznaczona na pomieszczenia szkolne (segmenty 2, 3, 4); biblioteka (segment 1) oraz sala gimnastyczna z zapleczem socjalnym i rekreacyjnym (segment 5). Obiekt zaprojektowano jako budynek dwukondygnacyjny, o ogólnych wymiarach w rzucie L/B/H = 113/70/11m. Elementy konstrukcyjne budynku zaprojektowano w różnych technologiach (stropy żelbetowe monolityczne i częściowo prefabrykowane (filigran), słupy stalowe i żelbetowe, ściany żelbetowe i tradycyjne-murowane, stropodach płaski żelbetowy i w konstrukcji stalowej. Ze względu na znaczne wymiary budynku w rzucie, przewidziano dylatacje, które dzielą projektowany obiekt na części, którym przyporządkowano następujące ogólne pozycje obliczeniowe : A, B, C, D, E. W wymienionych częściach przewidziano usztywnienia w postaci żelbetowych trzonów tworzonych przez klatki schodowe oraz ściany żelbetowe usztywniające wskazane na rzutach. Strop nad parterem i część stropodachu zaprojektowano jako wieloprzęsłowe płyty żelbetowe monolityczne w układzie krzyżowego zbrojenia o grubościach konstrukcyjnych 25cm z prefabrykowanym szalunkiem traconym typu FILIGRAN lub jako całkowicie monolityczne płyty żelbetowe o grubościach od 25cm do 30cm. Stropy opierane są przeważnie na murowanych ścianach w sposób przegubowy oraz utwierdzone w ścianach, słupach i podciągach żelbetowych. W segmentach 4 i 5 dach budynku przewidziano w konstrukcji stalowej w postaci stalowych dźwigarów blachownicowych i z profili walcowanych opieranych na żelbetowych i stalowych słupach. Pokrycie dachu w tych częściach budynku stanowi blacha trapezowa przekazująca obciążenia na gł. dźwigary stalowe za pośrednictwem stalowych płatwi z kształtowników walcowanych. Elementy konstrukcji głównej budynku zaprojektowano jako przegubowo oparte na fundamentach. Przyjęto posadowienie bezpośrednie na stopach (słupy) i ławach fundamentowych (ściany murowane i żelbetowe). Pod niektóre ściany fasadowe przewidziano podwaliny monolityczne. 6. MATERIAŁY KONSTRUKCYJNE Konstrukcje żelbetowe monolityczne : - beton klasy C25/30 (segment 1) oraz C20/25 (pozostałe), - stal żebrowana klasy A-IIIN RB500 (zbrojenie główne, strzemiona) - stal gładka klasy A-0 (strzemiona) Konstrukcje fundamentów : - podbeton klasy C8/10; - beton klasy C20/25; - stal żebrowana klasy A-IIIN RB500 (zbrojenie główne, strzemiona) - stal gładka klasy A-0 (strzemiona)

4 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 4 z 6 Konstrukcje murowane : - bloki wapienno-piaskowe SILKA 15MPa (20MPa filarki) - zaprawa cementowo-wapienna marki 5MPa (15MPa filarki) Konstrukcje stalowe : - stal klasy 18G2, St3S, R35 7. DANE SZCZEGÓŁOWE ELEMENTÓW KONSTRUKCYJNYCH 7.1. FUNDAMENTY Zaprojektowano bezpośrednie posadowienie na żelbetowych stopach i ławach fundamentowych (h=40; 50; 60; 80cm - wg rzutu fundamentów) : beton C20/25, stal zbrojeniowa A-IIIN, A-0, podbeton C8/10. Słupy i ściany żelbetowe w założeniach obliczeniowych połączone są sztywno z fundamentami. Stopy fundamentowe należy zabezpieczyć powierzchniowo warstwą izolacji przeciwwilgociowych wg wytycznych arch. Pod ścianami i niektórymi rzędami słupów przewidziano ławy betonowe z betonu C20/25, zbrojone prętami ze stali A-IIIN plus strzemiona. Poziom posadowienia ze względu na położenie warstwy nośnej gruntu oraz ze względu na przemarzanie przyjęto na poziomie 1,80 poniżej poziomu posadzki parteru ŚCIANY I SŁUPY. Ściany zewnętrzne przyjęto jako warstwowe. Warstwa nośna zaprojektowana jako murowaną gr. 24cm (SILKA 15MPa i 20MPa na zapr. 5MPa i 15MPa) lub żelbetową monolityczną gr. 24cm. Ściany wewnętrzne przyjęto jako murowane i żelbetowe monolityczne (ściany klatek schodowych, usztywniające, ściany biblioteki) zapewniające sztywność budynków w kierunku poprzecznym. Słupy projektuje się jako żelbetowe i stalowe o przekrojach okrągłych i prostokątnych o wymiarach wg zał. rys. Wykonanie ścian i słupów żelbetowych przewidziano w technologii monolitycznej STROP MIĘDZYKONDYGNACYJNY. Strop nad parterem (za wyjątkiem segmentu 1) projektuje się jako płytę żelbetową monolityczną z traconym szalunkiem prefabrykowanym o sumarycznej grubości 25cm opartą na żelbetowych i stalowych ryglach, utwierdzoną w ścianach żelbetowych oraz wolnopodpartą na ścianach murowanych. W segmencie 1 projektowany strop nad parterem winien być wykonany całkowicie w technologii monolitycznej ze względu na nieregularne kształty. Wszystkie płyty stropowe projektuje się jako zbrojone krzyżowo. Wszystkie żelb. elementy stropu w segmentach 2, 3, 4, 5 projektuje się z betonu C20/25 zbrojonego stalą A-IIIN i A-0, natomiast w segmencie 1 z betonu C25/30 zbrojonego stalą A-IIIN i A STROP NAD 1 PTR. (STROPODACH) Strop nad 1 piętrem (za wyjątkiem segmentu 1) projektuje się jako płytę żelbetową monolityczną z traconym szalunkiem prefabrykowanym o sumarycznej grubości 25cm opartą na żelbetowych i stalowych ryglach, utwierdzoną w ścianach żelbetowych oraz wolnopodpartą na ścianach murowanych. W segmencie 1 projektowany strop winien być wykonany całkowicie w technologii monolitycznej ze względu na

5 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 5 z 6 nieregularne kształty. Wszystkie płyty stropowe projektuje się jako zbrojone krzyżowo. Wszystkie żelb. elementy stropu w segmentach 2, 3, 4, 5 projektuje się z betonu C20/25 zbrojonego stalą A-IIIN i A-0, natomiast w segmencie 1 z betonu C25/30 zbrojonego stalą A-IIIN i A KONSTRUKCJA STALOWA DACHU. Projektowany budynek posiada indywidualnie dobraną konstrukcję stalową dachu nad forum (segm. 4 - Poz.D.1.), salą gimnastyczną (segm. 5 - Poz.E.1.) Segment 5 sala gimnastyczna - główne elementy nośne dachu nad przestrzenią hali sportowej zaprojektowano w formie belek wolnopodpartych - blachownic o przekroju dwuteowym o zmiennej wysokości środnika ze stali 18G2 wg rzutu. Blachownice opierane są na żelbetowych słupach w sposób przegubowy. Pokrycie dachu stanowi blacha trapezowa (do obl. przyjęto asortyment firmy FLORRPROFILE) opierana na płatwiach stalowych z profili walcowanych wg rzutu. Płatwie przewidziano jako belki jednoprzęsłowe łączone z dźwigarami stalowymi za pomocą połączeń doczołowych śrubowych zapewniających wieloprzęsłowy schemat statyczny płatwi. Konstrukcja została zaprojektowana jako skręcana na montażu. Stateczność ogólną ustroju nośnego dachu zapewnia układ stężeń połaciowych wg rzutu dachu. Pod urządzenia instalacji wentylacyjnej i klimatyzacji przewidziano belki stalowe stanowiące wymiany, rozpięte pomiędzy płatwiami lub dźwigarami głównymi. Wymiany wykonstruowano jako belki wolnopodparte. Rozstaw wymianów docelowo należy dostosować do wytycznych instalacyjnych w ramach projektu wykonawczego. Segment 4 zadaszenie nad forum - główne elementy nośne dachu zaprojektowano w formie blachownic o przekroju dwuteowym o stałej wysokości środnika ze stali St3S. Blachownice ułożone są ze spadkiem 1,5% i opierane są na żelbetowych słupach za pośrednictwem stalowych słupków z profili walcowanych. Słupki projektuje się jako utwierdzone są w słupach żelbetowych i przegubowo podpierające dźwigary blachownicowe. Pokrycie dachu stanowi blacha trapezowa (do obl. przyjęto asortyment firmy FLORRPROFILE) opierana na płatwiach stalowych z profili walcowanych wg rzutu. Płatwie przewidziano jako belki jednoprzęsłowe łączone z dźwigarami stalowymi za pomocą połączeń doczołowych śrubowych zapewniających wieloprzęsłowy schemat statyczny płatwi. Skrajne przęsła płatwi opierane są na blachownicach oraz na stalowych słupkach z profili zamkniętych wg rzutu dachu. Na całym obwodzie dachu przewidziano zamykającą stalową belkę obwodową z profili walcowanych wg rzutu dachu. Konstrukcja została zaprojektowana jako skręcana na montażu. Stateczność ogólną ustroju nośnego dachu zapewnia układ stężeń połaciowych wg rzutu dachu. W połaci dachu przewidziane są świetliki opierane na dźwigarach i płatwiach. Docelowe rozwiązanie techniczne mocowania świetlików w ramach projektu wykonawczego po wyborze docelowego producenta świetlików KLATKI SCHODOWE I SCHODY MIĘDZYKONDYGNACYJNE. Klatki schodowe i schody międzykondygnacyjne projektuje się jako płytowe żelbetowe monolityczne z betonu C20/25 zbrojonego stalą A-IIIN i A-0 opierane na ścianach i podciągach żelbetowych. W segm. 3 w rejonie osi 7 8/C-D projektuje się schody płytowe żelbetowe monolityczne oparte na stropie oraz na ścianie żelbetowej.

6 OPIS TECHNICZNY DO CZ. KONSTRUKCYJNEJ PROJEKTU BUDOWLANEGO SZKOŁY PODSTAWOWEJ W DĄBRÓWCE Strona 6 z NADPROŻA OKIENNE I DRZWIOWE. Nadproża okienne i drzwiowe w ścianach murowanych przewidziano jako żelbetowe z elementów prefabrykowanych Murotherm oraz jako żelbetowe monolityczne z betonu C20/25 zbrojonego stalą A-IIIN i A-0. Nadproża/podciągi nad oknami pasmowymi ścian zewnętrznych podpierane są dodatkowo słupkami stalowymi z profili zamkniętych oraz trzpieniami żelbetowymi ZADASZENIA NAD WEJŚCIAMI. Nad wejściami do projektowanego budynku przewidziano zadaszenia. W rejonie osi 5/C G oraz 13/B G projektuje się pasmowe zadaszenie w postaci płyty żelbetowej gr.15cm opartej na stalowych ryglach z profili walcowanych. Rygle oparte są w sposób przegubowy na elementach konstrukcji budynku oraz na słupach stalowych z profili rurowych ze stali R35 wg rzutów. Ponad to w osi K/7 8 przewidziano wspornikowy daszek w formie płyty żelbetowej KONSTRUKCJE WSPORCZE PODSTAW POD URZĄDZEŃIA DACHOWE INSTALACYJNE. Konstrukcje wsporcze podstaw pod urządzenia dachowe należy wykonać w postaci ram stalowych z profili walcowanych i/lub zimnogiętych (ze stali St3S) opartych na płycie żelbetowej stropodachu, mocowanych do konstrukcji żelbetowej stropu na kotwy wklejane HILTI. Szczegółowe wymiary ramy wykonać zgodnie z wytycznymi dostawcy urządzenia. 8. ZABEZPIECZENIA ANTYKOROZYJNE 8.1. Konstrukcje żelbetowe Obiekt zlokalizowany jest na terenie w którego podłożu gruntowym występuje środowisko gruntowo-wodne o słabej agresywności w stosunku do betonu. W tej sytuacji, zgodnie z normą PN/B i pokrewnymi, projektuje się wykonanie powłoki ochronnej powierzchni podziemnych konstrukcji żelbetowych (fundamentów) z Abizolu: - gruntowanie 1 x Abizolem R, - smarowanie 2 x Abizolem P.+G Konstrukcje stalowe Dla konstrukcji stalowych projektuje się zabezpieczenie antykorozyjne powłoką malarską : - dla środowiska korozyjnego C2 : elem. wew. - dla środowiska korozyjnego C3 : elem. zewn. Zabezpieczenia ppoż. - szczegółowe rozwiązania zabezpieczeń ppoż. ujęto oddzielnym opracowaniu i w części architektonicznej projektu. w opracował : inż. Marcin Bielecki
