1 BIURO STUDIÓW I PROJEKTÓW SŁUBY ZDROWIA Spółka z o o SZCZECIN UL. KAPITASKA 3A Tel. (091) Fax. (091) ROZBUDOWA SZPITALA W SZCZECINIE ZDROJACH Nazwa przedsiwzicia - zadania inwestycyjnego: Samodzielny Publiczny Specjalistyczny Zakład Opieki Zdrowotnej Zdroje Szczecin, ul. Mczna 4 Inwestor / Uytkownik: PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH Nazwa przedsiwzicia - zadania inwestycyjnego: SZCZECIN, ul. MCZNA 4, działka nr 20. Adres: PROJEKT WYKONAWCZY KONSTRUKCJI Nazwa opracowania branowego: KONSTRUKCJA Projektował : mgr in. Piotr Sterczak ZAP/09/POOK/08 Opracował Sprawdził mgr in. Paweł Sterczak 67/Sz/83 lipiec 2008r. lipiec 2008r. Dokumentacja zawiera : opisów stron 5+9 rysunków 7 Numer projektu: Data Numer tomu 03/Sz/2008 Szczecin, lipiec 2008r. II Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ Sp. z o o zabronione.

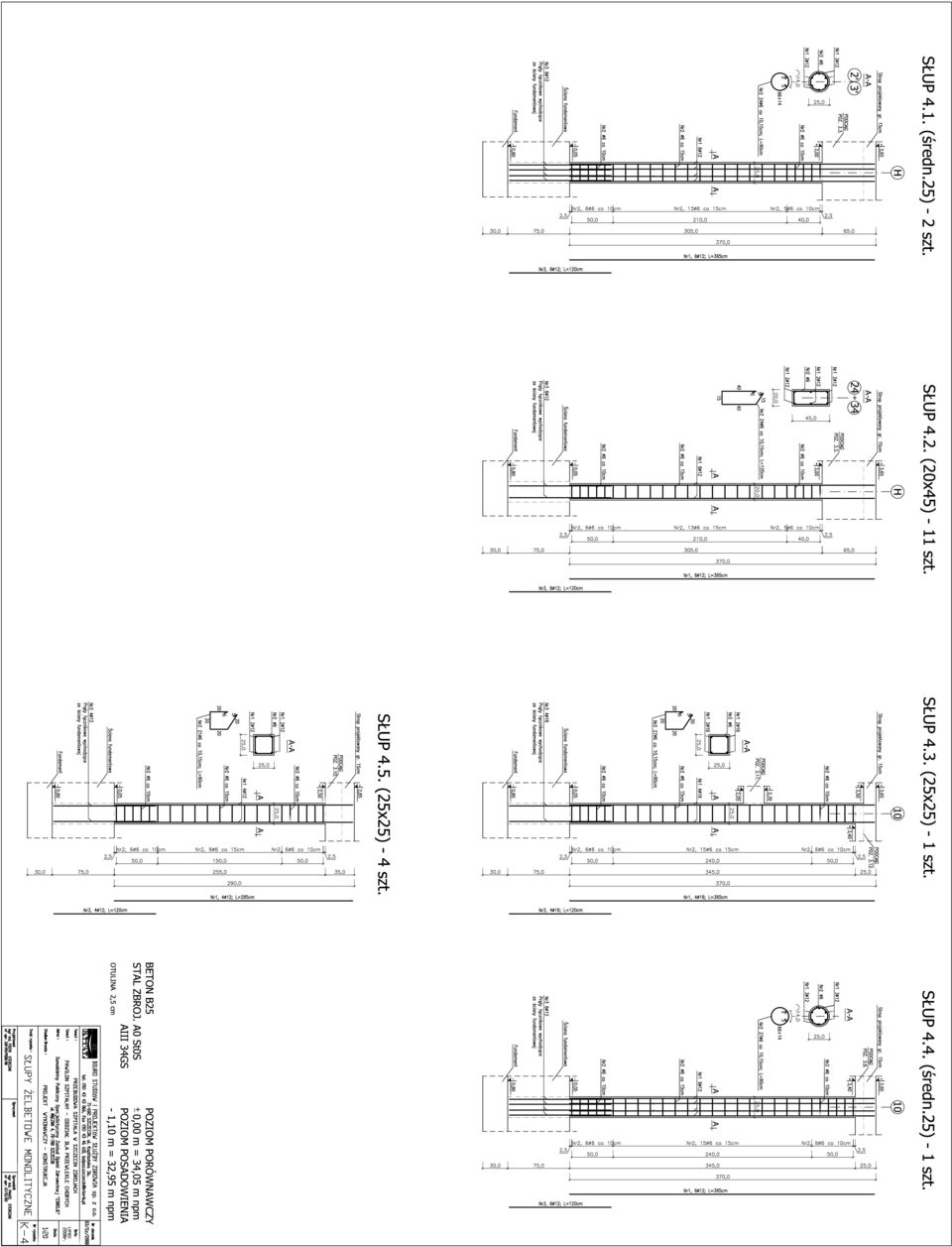

2 ZAWARTO OPRACOWANIA A. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Opis ogólny robót budowlano - konstrukcyjnych 4. Opis szczegółowy elementów konstrukcji 5. Prace rozbiórkowe 6. Uwagi kocowe 7. Zestawienia stali zbrojeniowej i belek L-19. B. CZ GRAFICZNA Nr rysunku Tre rysunku Skala K-1 RZUT FUNDAMENTÓW 1:100 K-2 RZUT PARTERU 1:100 K-3 PRZEKROJE ŁAW I STÓP FUNDAMENTOWYCH 1:20 K-4 SŁUPY ELBETOWE MONOLITYCZNE 1:20 K-5 PODCIGI ELBETOWE MONOLITYCZNE 1:20 K-6 PODCIGI ELBETOWE MONOLITYCZNE 1:20 K-7 CIANA OPOROWA ELBETOWA MONOLITYCZNA 1:20

3 !" # $ % & ' & ' & & A. OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy konstrukcyjny budynku pawilonowego, zlokalizowanego na terenie szpitala przy ul. Mcznej 4 w Szczecinie. 2. PODSTAWA OPRACOWANIA 1.1. Umowa zawarta pomidzy Inwestorem a BSiPSZ Sp. z o o Wytyczne programowe Inwestora Projekt budowlany wielobran owy Niezbdne przepisy, opinie, pozwolenia i uzgodnienia. 3. OPIS OGÓLNY ROBÓT BUDOWLANO - KONSTRUKCYJNYCH Budynek zaprojektowano do realizacji w technologii tradycyjnej Fundamenty - posadowienie bezporednie na ławach fundamentowych elbetowych monolitycznych, wylewanych z betonu B20, zbrojonego stal A-III 34GS i A-0 St0S Konstrukcja nona ciany gruboci 24 cm, murowane murowane z bloczków gazobetonowych odmiany 07 lub cegły silikatowej klasy 15 Mpa na zaprawie klejowej ciany zewntrzne gruboci 24 cm - murowane murowane z bloczków gazobetonowych odmiany 07 lub cegły silikatowej klasy 15 Mpa na zaprawie klejowej Stropy elbetowe, wylewane, gruboci 15 cm z betonu B 25 zbrojonego stal AIII 34GS Nadpro a prefabrykowane L 19 ; dla parteru i przy wikszych rozpitociach elbetowe monolityczne Podcigi i słupy elbetowe monolityczne cianki działowe murowane murowane z bloczków gazobetonowych odmiany 04 na zaprawie klejowej lub gipsowo-kartonowe na stela u stalowym Wentylacja grawitacyjna kanały ceramiczne ustawiane na stropie omurowane cegł klinkierow. Czapy kominowe elbetowe Murek ciana oporowa elbetowa, monolityczna, wylewana z betonu B 25 zbrojonego stal AIII 34GS Konstrukcja daszka nad wejciem głównym w oparciu o konstrukcj stalow (stal profilowa walcowana na gorco) spawan, przekrycie szkłem. 4. OPIS SZCZEGÓŁOWY ELEMENTÓW KONSTRUKCJI: 4.1. OPIS TECHNOLOGII WYKONANIA NOWOPROJEKTOWANEGO BUDYNKU. Nowoprojektowany obiekt to budynek typu pawilonowego, zaprojektowany do realizacji w technologii tradycyjnej z elementami elbetowymi monolitycznymi przy ul. Mcznej 4 (działka nr 20) w Szczecinie. Prace budowlane prowadzi zgodnie z zaleceniami projektu i zgodnie ze sztuk budowlan. Budynek parterowy z płaskim stropodachem. Zgodnie z art. 20 ust. 1. pkt. 1b Prawa Budowlanego przewidywany zakres robót budowlanych i rozbiórek wymaga opracowania planu bezpieczestwa i ochrony zdrowia SZCZEGÓŁOWY OPIS GŁÓWNYCH ELEMENTÓW KONSTRUKCYJNYCH Ławy fundamentowe Poz elbetowe monolityczne wysokoci 30 cm i szerokoci cm wylewane z betonu B 25 zbrojonego stal A-III 34GS prty podłu ne 4 12 i strzemiona (A-0 St0S) 6 co 50/30 cm oraz stopy fundamentowe Poz elbetowe monolityczne wysokoci 30 cm i szerokoci cm wylewane z betonu B 25 zbrojonego stal A-III 34GS prty główne krzy owo 12 co cm (otulina prtów podłu nych i głównych 5,0 cm). ( ) (

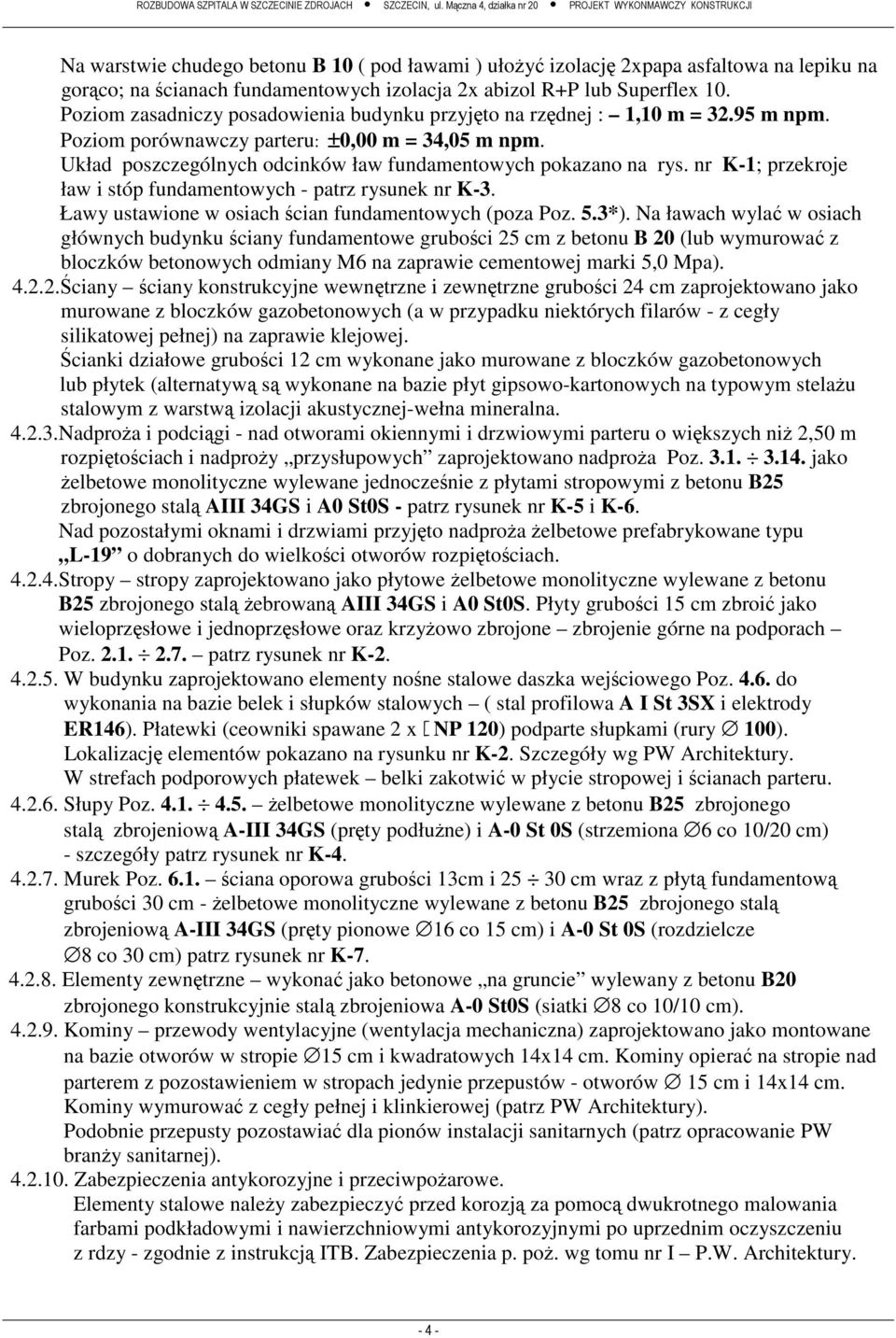

4 !" # $ % & ' & ' & & Na warstwie chudego betonu B 10 ( pod ławami ) uło y izolacj 2xpapa asfaltowa na lepiku na gorco; na cianach fundamentowych izolacja 2x abizol R+P lub Superflex 10. Poziom zasadniczy posadowienia budynku przyjto na rzdnej : 1,10 m = m npm. Poziom porównawczy parteru: ±0,00 m = 34,05 m npm. Układ poszczególnych odcinków ław fundamentowych pokazano na rys. nr K-1; przekroje ław i stóp fundamentowych - patrz rysunek nr K-3. Ławy ustawione w osiach cian fundamentowych (poza Poz. 5.3*). Na ławach wyla w osiach głównych budynku ciany fundamentowe gruboci 25 cm z betonu B 20 (lub wymurowa z bloczków betonowych odmiany M6 na zaprawie cementowej marki 5,0 Mpa) ciany ciany konstrukcyjne wewntrzne i zewntrzne gruboci 24 cm zaprojektowano jako murowane z bloczków gazobetonowych (a w przypadku niektórych filarów - z cegły silikatowej pełnej) na zaprawie klejowej. cianki działowe gruboci 12 cm wykonane jako murowane z bloczków gazobetonowych lub płytek (alternatyw s wykonane na bazie płyt gipsowo-kartonowych na typowym stela u stalowym z warstw izolacji akustycznej-wełna mineralna Nadpro a i podcigi - nad otworami okiennymi i drzwiowymi parteru o wikszych ni 2,50 m rozpitociach i nadpro y przysłupowych zaprojektowano nadpro a Poz jako elbetowe monolityczne wylewane jednoczenie z płytami stropowymi z betonu B25 zbrojonego stal AIII 34GS i A0 St0S - patrz rysunek nr K-5 i K-6. Nad pozostałymi oknami i drzwiami przyjto nadpro a elbetowe prefabrykowane typu L-19 o dobranych do wielkoci otworów rozpitociach Stropy stropy zaprojektowano jako płytowe elbetowe monolityczne wylewane z betonu B25 zbrojonego stal ebrowan AIII 34GS i A0 St0S. Płyty gruboci 15 cm zbroi jako wieloprzsłowe i jednoprzsłowe oraz krzy owo zbrojone zbrojenie górne na podporach Poz patrz rysunek nr K W budynku zaprojektowano elementy none stalowe daszka wejciowego Poz do wykonania na bazie belek i słupków stalowych ( stal profilowa A I St 3SX i elektrody ER146). Płatewki (ceowniki spawane 2 x NP 120) podparte słupkami (rury 100). Lokalizacj elementów pokazano na rysunku nr K-2. Szczegóły wg PW Architektury. W strefach podporowych płatewek belki zakotwi w płycie stropowej i cianach parteru Słupy Poz elbetowe monolityczne wylewane z betonu B25 zbrojonego stal zbrojeniow A-III 34GS (prty podłu ne) i A-0 St 0S (strzemiona 6 co 10/20 cm) - szczegóły patrz rysunek nr K Murek Poz ciana oporowa gruboci 13cm i cm wraz z płyt fundamentow gruboci 30 cm - elbetowe monolityczne wylewane z betonu B25 zbrojonego stal zbrojeniow A-III 34GS (prty pionowe 16 co 15 cm) i A-0 St 0S (rozdzielcze 8 co 30 cm) patrz rysunek nr K Elementy zewntrzne wykona jako betonowe na gruncie wylewany z betonu B20 zbrojonego konstrukcyjnie stal zbrojeniowa A-0 St0S (siatki 8 co 10/10 cm) Kominy przewody wentylacyjne (wentylacja mechaniczna) zaprojektowano jako montowane na bazie otworów w stropie 15 cm i kwadratowych 14x14 cm. Kominy opiera na stropie nad parterem z pozostawieniem w stropach jedynie przepustów - otworów 15 cm i 14x14 cm. Kominy wymurowa z cegły pełnej i klinkierowej (patrz PW Architektury). Podobnie przepusty pozostawia dla pionów instalacji sanitarnych (patrz opracowanie PW bran y sanitarnej) Zabezpieczenia antykorozyjne i przeciwpo arowe. Elementy stalowe nale y zabezpieczy przed korozj za pomoc dwukrotnego malowania farbami podkładowymi i nawierzchniowymi antykorozyjnymi po uprzednim oczyszczeniu z rdzy - zgodnie z instrukcj ITB. Zabezpieczenia p. po. wg tomu nr I P.W. Architektury. ( (

5 !" # $ % & ' & ' & & Materiały konstrukcyjne: - beton B20 i B25 wg PN-88/B stal zbrojeniowa AIII 34GS i A0 St0S - stal profilowa AI St3SX - pustaki gazobetonowe 8 Mpa i cegła silikatowa klasy 15 Mpa 5. PRACE ROZBIÓRKOWE. Teren przeznaczony pod zabudow zaprojektowan w niniejszym opracowaniu jest obecnie zabudowany dwoma obiektami gospodarczymi oraz drog ( elbetowe prefabrykowane płyty drogowe). Wszystkie te obiekty musz zosta rozebrane. Wielko obiektów i ich usytuowanie (odległoci od granicy działki) pozwalaj na ich rozbiórki po uprzednim zgłoszeniu zamiaru przeprowadzenia tych prac nie jest wymagane pozwolenie na wykonanie robót rozbiórkowych Budynek gospodarczy murowany z bloczków typu silikat na zaprawie cementowo wapiennej. Przekrycie płytami elbetowymi prefabrykowanymi z warstwami dachowymi (3x papa na podło u betonowym). Wysoko budynku 3,5 4,0 m Budynek gara owy - murowany z bloczków typu silikat na zaprawie cementowo wapiennej. Przekrycie płytami elbetowymi prefabrykowanymi dachowymi korytkowymi zamknitymi z warstwami dachowymi pokrycia (3x papa na podło u betonowym). Wysoko budynku 3,0 3,5 m Drogi dojazdowe na terenie przeznaczonym pod nowoprojektowan zabudow znajduje si szereg odcinków dróg tymczasowych uło onych na podło u rodzimym z elbetowych prefabrykowanych płyt drogowych. Płyty te nale y zdemontowa i ewentualnie wykorzysta jako podło e pod drogi nowoprojektowane. 6. UWAGI KOCOWE. Rozwizania konstrukcyjne niniejszego projektu pokazano na rysunkach nr K-1 K-7. Prace budowlane zleci uprawnionemu wykonawcy i prowadzi zgodnie z projektem, obowizujcymi przepisami i sztuk budowlan z zachowaniem warunków bhp. Przy realizacji zamierzenia stosowa wyłcznie materiały budowlane posiadajce aktualne atesty i wiadectwa ITB i PIH. Wszelkie zmiany i uzupełnienia, a tak e ewentualne dodatkowe szczegóły konstrukcyjne mog by dokonywane przez projektanta konstrukcji w ramach nadzoru autorskiego lub po uzyskaniu jego akceptacji przez inne osoby posiadajce odpowiednie do tego uprawnienia. Opis opracował: mgr in. Piotr Sterczak ( * (
