1 I. Przedmiot opracowania. OPIS TECHNICZNY DO DREWNIANEJ KONSTRUKCJI DACHU Opracowanie obejmuje projekt drewnianej konstrukcji dachu wiaty rekreacyjnej w Helu dz. nr 4/1. II. Podstawa opracowania. 1. Projekt architektoniczny. III. Założenia projektowe. 1. Charakterystyki geometryczne i materiałowe: - dach wielospadowy, o kącie nachylenia połaci 17 i 15,64 stopni - pokrycie dachu: blachodachówka na deskowaniu 2. Przyjęte obciążenia: - stałe wg normy oraz danych producenta - technologiczne wg normy - śniegiem dla IV strefy - wiatrem dla I strefy 3. Schematy statyczne: Przyjęto schematy statyczne wg załączonych obliczeń statycznych. IV. Opis elementów konstrukcji. 1. Elementy konstrukcyjne projektuje się z drewna klasy C27, suszonego komorowo do wilgotności 18%, zabezpieczonego przed ogniem, grzybami i owadami np. preparatem Fobos M4. 2. Połączenie elementów wiązara projektuje się na płytki kolczaste systemu Mitek. 3. Połączenia elementów projektuje się na ocynkowane łączniki do drewna firmy Domax. 4. Wiązary kratowe projektuje się z drewna klasy C27 o grubości 60 mm. 5. Zaprojektowano następujące stężenia: Stężenia przeciwwiatrowe: TM - taśma stalowa perforowana VB - poziome kratownice drewniane w poziomie pasa górnego wiązara. Stężenia przeciwwyboczeniowe: PG - podłużne pasa górnego wiązara PD - podłużne pasa dolnego wiązara PK - podłużne krzyżulców wiązara Stężenia usztywniające przestrzenne: UK - ukośne krzyżulców Stężenia przeciwwyboczeniowe i usztywniające zaprojektowano o przekroju min 25 x 100 mm. Stężenia mocować do każdego z elementów usztywniających za pomocą 2 szt. gwoździ pierścieniowych 3,8 x 80 łącząc je na zakład zachowując ciągłość usztywnienia. 6. Całkowite usztywnienie konstrukcji dachu otrzymuje się poprzez nabicie pełnego deskowania. W projekcie nie pokazano usztywnień montażowych.

Charakterystyki geometryczne i materiałowe: - dach wielospadowy, o kącie nachylenia połaci 17 i 15,64 stopni - pokrycie dachu: blachodachówka na deskowaniu 2.

2 V. Wytyczne wykonawstwa. Prace budowlane należy wykonywać zgodnie z przepisami BHP, zasadami wiedzy i sztuki budowlanej oraz przepisami szczegółowymi. Przed rozpoczęciem prac montażowych należy sprawdzić zgodność wykonania poziomów wieńców z przyjętymi w projekcie. W przypadku różnicy w wysokościach w stosunku do poziomu ±0,00 przekraczającej wartość dopuszczalną (zgodnie z wytycznymi wykonywania oraz odbioru robót budowlanych) należy skontaktować się z projektantem. Wszystkie połączenia śrubowe realizować poprzez zastosowanie śrub odpowiedniej klasy (wg opisu) stosując jednocześnie obustronnie podkładki stalowe (wg PN79/M-82019). W czasie montażu konstrukcji dachu, elementy stanowiące podpory (wieńce, ściany) powinny posiadać pełna wytrzymałość przewidzianą w projekcie. W przypadku gdy materiał podłoża - wieńca (beton) nie posiada wytrzymałości założonej w projekcie konstrukcji budynku, mocowanie dźwigarów konstrukcji dachu jest możliwe po uzyskaniu zgody projektanta konstrukcji. Wiązary należy montować dźwigiem z wykorzystaniem trawersu. Montaż wiązarów należy rozpocząć od dwóch wiązarów szczytowych usztywnionych poprzecznie stężeniami połaciowymi VB. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie dopuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji. Miejsca styku elementów drewnianych z elementami betonowymi lub stalowymi, należy podłożyć papę izolacyjną. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe cynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. VI. Normy i aprobaty. PN-EN 1990:2004 Podstawy projektowania konstrukcji. PN-EN :2004 Oddziaływania na konstrukcje. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :2005 Oddziaływania na konstrukcje. Obciążenie śniegiem. PN-EN :2008 Oddziaływania na konstrukcje. Oddziaływanie wiatru. PN-EN kwiecień 2010 Projektowanie Konstrukcji Drewnianych. Część 1-1: Postanowienia ogólne. Reguły ogólne i reguły dotyczące budynków. PN-EN Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek kolczastych zgodnie z EN VII. Klauzula. 1. Wszelkie zmiany i ewentualne szczegóły rozwiązań należy uzgadniać z autorami projektu.

W przypadku różnicy w wysokościach w stosunku do poziomu ±0,00 przekraczającej wartość dopuszczalną (zgodnie z wytycznymi wykonywania oraz odbioru robót budowlanych) należy skontaktować się z

3 VIII. Obliczenia statyczne i wymiarowanie. Zestawienie obciążeń. stałe: pas górny wiązara char. - dachówka ceramiczna 510 N/m 2 - łaty 40x60 mm 67 N/m 2 - podłatniki 22 mm 11 N/m 2 - pełne deskowanie 22 mm 160 N/m 2 - membrana dachowa 2 N/m 2 Razem: 750 N/m 2 pas dolny wiązara char. 0 N/m 2 zmienne pas górny wiązara śnieg IV strefa 1600 N/m 2 wiatr I strefa 858 N/m 2 pas dolny wiązara obciążenie technologiczne 100 N/m 2 Obliczenia statyczne i wymiarowanie Obliczenia statyczne i wymiarowanie wykonano programem RoofCon/TrussCon wersja 2012 SR1, (licencja nr 4250) na podstawie Polskiej Normy PN-EN kwiecień 2010.

4 IX. Szczegół mocowania wiązarów do wieńca. Wiązary mocować do wieńca za pomocą dwóch rodzajów kątowników: - podpora stała dwustronnie za pomocą kątowników KP2 i gwoździ pierścieniowych 4,0 x 40 w ilości 10 szt./kątownik. Do wieńca kątownik mocować za pomocą pierścieniowych śrub rozporowych M12 x 140 w ilości 1szt./kątownik.. Kątownik KP2 Podpora stała gwoździe pierścieniowe 4,0 x 40 pierścieniowa śruba rozporowa M12 x podpora przesuwna dwustronnie za pomocą kątowników KP21 i śruby M10 x 90. Do wieńca kątownik mocować za pomocą pierścieniowych śrub rozporowych M12 x 140 w ilości 1szt./kątownik. Kątownik KP21 śruba M10x90 pierścieniowa śruba rozporowa M12 x 140

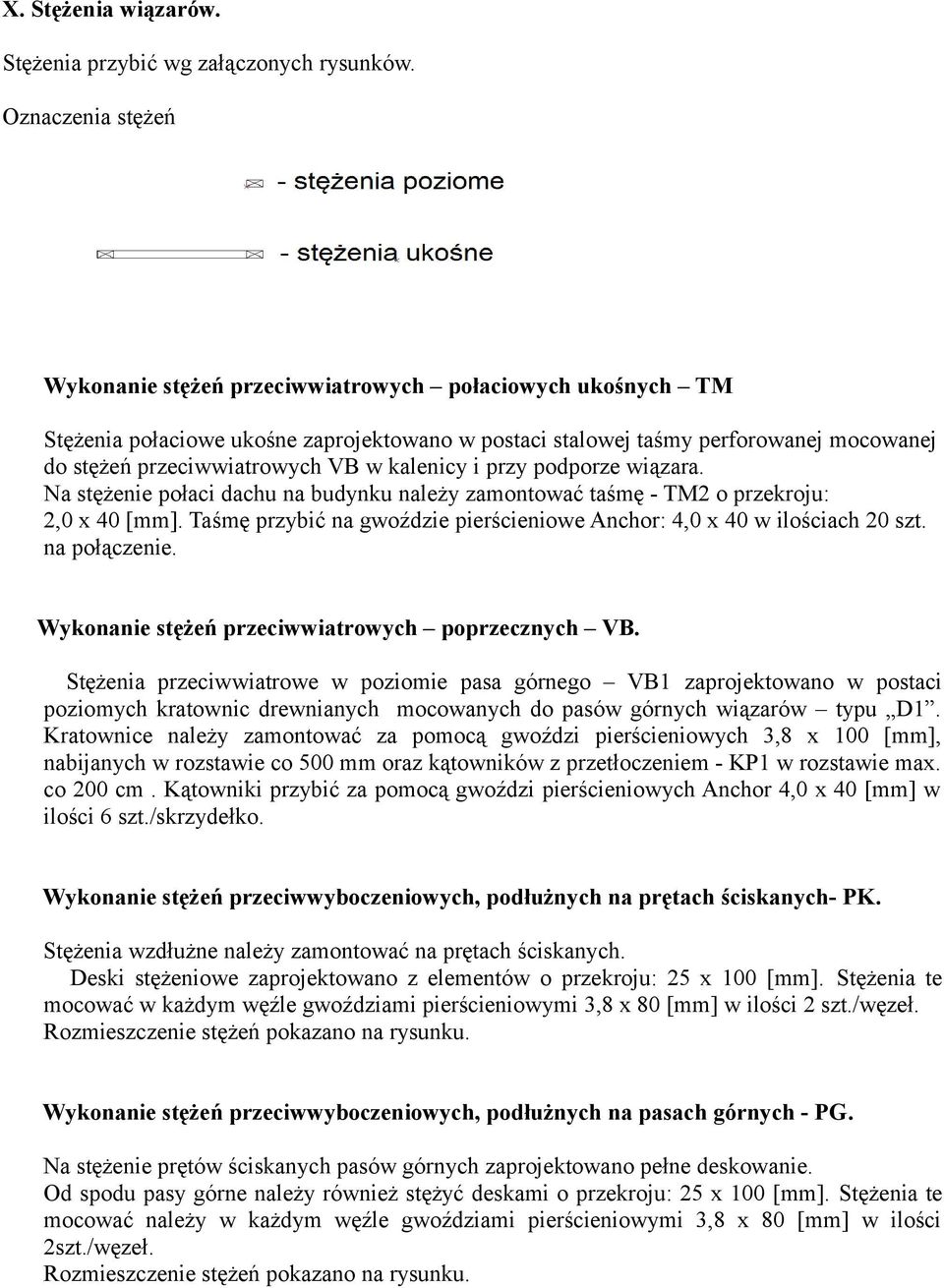

5 X. Stężenia wiązarów. Stężenia przybić wg załączonych rysunków. Oznaczenia stężeń Wykonanie stężeń przeciwwiatrowych połaciowych ukośnych TM Stężenia połaciowe ukośne zaprojektowano w postaci stalowej taśmy perforowanej mocowanej do stężeń przeciwwiatrowych VB w kalenicy i przy podporze wiązara. Na stężenie połaci dachu na budynku należy zamontować taśmę - TM2 o przekroju: 2,0 x 40 [mm]. Taśmę przybić na gwoździe pierścieniowe Anchor: 4,0 x 40 w ilościach 20 szt. na połączenie. Wykonanie stężeń przeciwwiatrowych poprzecznych VB. Stężenia przeciwwiatrowe w poziomie pasa górnego VB1 zaprojektowano w postaci poziomych kratownic drewnianych mocowanych do pasów górnych wiązarów typu D1. Kratownice należy zamontować za pomocą gwoździ pierścieniowych 3,8 x 100 [mm], nabijanych w rozstawie co 500 mm oraz kątowników z przetłoczeniem - KP1 w rozstawie max. co 200 cm. Kątowniki przybić za pomocą gwoździ pierścieniowych Anchor 4,0 x 40 [mm] w ilości 6 szt./skrzydełko. Wykonanie stężeń przeciwwyboczeniowych, podłużnych na prętach ściskanych- PK. Stężenia wzdłużne należy zamontować na prętach ściskanych. Deski stężeniowe zaprojektowano z elementów o przekroju: 25 x 100 [mm]. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3,8 x 80 [mm] w ilości 2 szt./węzeł. Wykonanie stężeń przeciwwyboczeniowych, podłużnych na pasach górnych - PG. Na stężenie prętów ściskanych pasów górnych zaprojektowano pełne deskowanie. Od spodu pasy górne należy również stężyć deskami o przekroju: 25 x 100 [mm]. Stężenia te mocować należy w każdym węźle gwoździami pierścieniowymi 3,8 x 80 [mm] w ilości 2szt./węzeł.

kalenicy i przy podporze wiązara. Na stężenie połaci dachu na budynku należy zamontować taśmę - TM2 o przekroju: 2,0 x 40 [mm].

6 Wykonanie stężeń przeciwwyboczeniowych, podłużnych na pasach dolnych - PD. Pasy dolne dźwigarów należy stężyć poprzez nabicie desek na pasach dolnych. Deski stężeniowe zaprojektowano z elementów o przekroju: 25 x 100 [mm]. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3,8 x 80 [mm] w ilości 2szt./węzeł. Wykonanie stężeń usztywniających, przestrzennych - UK. Stężenia zaprojektowano z desek o przekroju: 25 x 100 [mm]. Stężenia przybić gwoździami pierścieniowymi 3,8 x 80 [mm] w ilości 2szt./węzeł. Rozmieszczenie stężeń ukośnych pas górny stężenia ukośne krzyżulec pas dolny

Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3,8 x 80 [mm] w ilości 2szt./węzeł.
