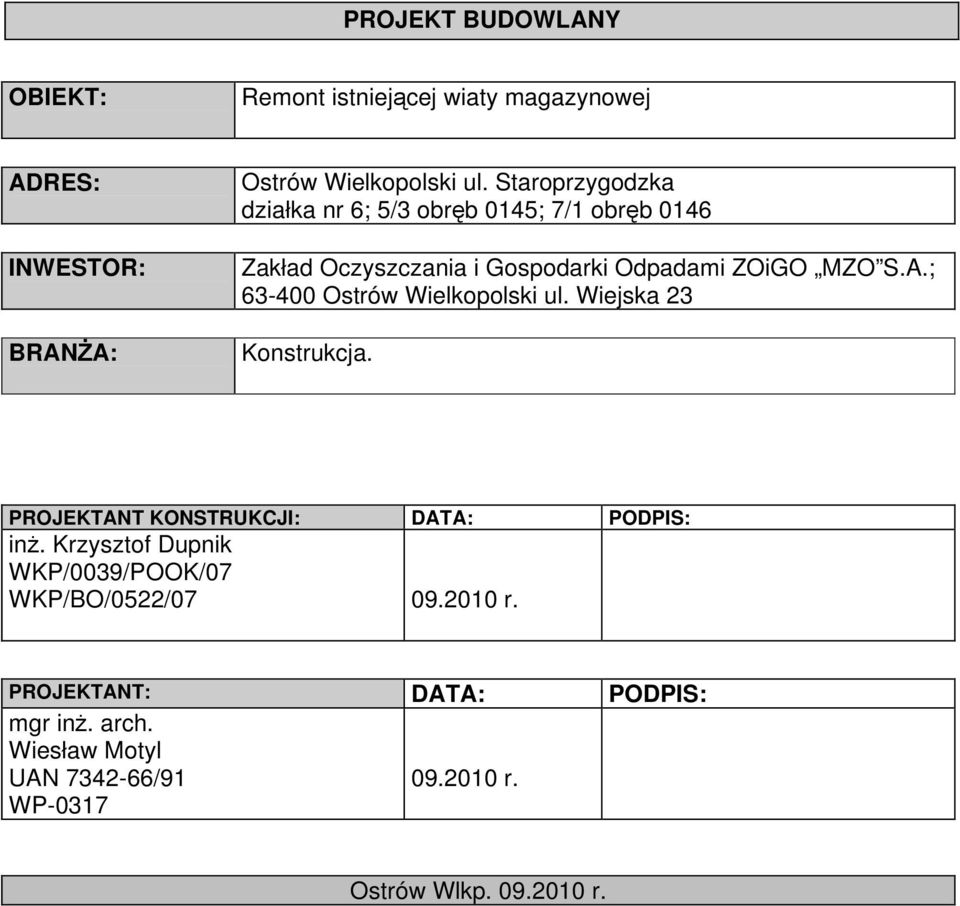

1 PROJEKT BUDOWLANY OBIEKT: Remont istniejącej wiaty magazynowej ADRES: INWESTOR: BRANŻA: Ostrów Wielkopolski ul. Staroprzygodzka działka nr 6; 5/3 obręb 0145; 7/1 obręb 0146 Zakład Oczyszczania i Gospodarki Odpadami ZOiGO MZO S.A.; Ostrów Wielkopolski ul. Wiejska 23 Konstrukcja. PROJEKTANT KONSTRUKCJI: DATA: PODPIS: inż. Krzysztof Dupnik WKP/0039/POOK/07 WKP/BO/0522/ r. PROJEKTANT: DATA: PODPIS: mgr inż. arch. Wiesław Motyl UAN /91 WP r. Ostrów Wlkp r.

; 63-400 Ostrów Wielkopolski ul. Wiejska 23 Konstrukcja. PROJEKTANT KONSTRUKCJI: DATA: PODPIS: inż.

2 1. Dane ogólne Opis techniczny do projektu konstrukcji remontu Wiaty 1.1 Przedmiot opracowania: Przedmiotem opracowania jest konstrukcja remontowanej wiaty na terenie Zakładu Oczyszczania i Gospodarki Odpadami MZO SA Ostrów Wielkopolski w Ostrowie Wlkp przy ul. Staroprzygodzka. 1.2 Podstawa opracowania: - inwentaryzacja istniejącej wiaty 1.3 Dane projektowe: Lokalizacja budowy: Ostrów Wlkp. ul. Staroprzygodzka, dz.nr 6; 5/3 obręb 0145; dz. nr 7/1 obręb Inwestor: Zakład oczyszczania i Gospodarki Odpadami "MZO" SA Ostrów Wielkopolski ul. Wiejska Opis do projektu 2.1 Układ konstrukcyjny istniejącej wiaty Budynek parterowy, którego ustrojem nośnym są słupy stalowe z rury 150 (przyjęto gr.4mm) osadzone w stopach fund. betonowych i wiązary stalowe trapezowe o równoległych pasach przegubowo połączone ze słupami. Przekrycie dachu stanowią płyty faliste azbestowe, na płatwiach stalowych z ceownika-60. Obudowa ścian, drzwi i wrota z blachy trapezowej na ryglach stalowych. Rozpiętość poprzeczna budynku wiaty L=6,93m, rozstaw podłużny słupów 2,89m. Wysokość słupów od poziomu posadzki wynosi 4,32m i 4,95m. Wiata z dachem jednospadowym. Na podstawie oględzin elementów konstrukcyjnych nie stwierdzono nieprawidłowości związanych z pracą istniejących elementów konstrukcyjnych. 2.2 Zmiany projektowe istniejącej wiaty Przyjęto do wykonania: - wymianę pokrycia dachu z płyt azbestowych na blachy trapezowe stalowe - demontaż obudowy ścian z blachy trapezowej z pozostawieniem po obwodzie u góry obudowy o wys. ok.1,0m - demontaż drzwi i bramy stalowej - dodatkowe wzmocnienie istn. płatwi dachowych wiaty wynikające z większych obciążeń śniegu - wykonanie murków podwalinowych - odnowienie powłok malarskich istn. konstrukcji 2.3 Założenia przyjęte do obliczeń o konstrukcji, w tym dotyczące obciążeń, Założono obciążenia zgodne z PN. Do oceny bezpieczeństwa konstrukcji wykorzystano metodę stanów granicznych zgodnie z odpowiednimi normami Przyjęto: - obciążenia stałe i użytkowe wg. PN-82/B-02000,PN-82/B-02001, PN-82/B obciążenie śniegiem wg. PN-80/B-02010/Az1, PN-EN II strefa - obciążenie wiatrem wg. PN-77/B-02011/Az1:2009, PN-B-02011:1997/Az1 I strefa - posadowienie fundamentów wg. PN-81/B strefa przemarzania hz=0,8m, - konstrukcje stalowe wg. PN-90/B Do wyznaczenia sił obliczeniowych wykorzystano normowe współczynniki bezpieczeństwa. 2.4 Przyjęto następujące materiały konstrukcyjne: - Beton C16/20 (B20) przyjęto dla warstw konstrukcyjnych posadzek - stal St3S 2.5 Kategoria geotechniczna obiektu, warunki i sposób jego posadowienia Z dokumentacji geologicznej przyjęto do obliczeń w poziomie posadowienia piasek drobny o I D =0,5. Wierzchnią warstwę stanowi humus o miąższości 0,3-0,4m, poniżej do głębokości ok.2,7m występuje piasek drobny, lokalnie występują piaski z domieszką żwiru, woda gruntowa poniżej przyjętego poziomu posadowienia fundamentów. Projektowany obiekt zaliczono do I kategorii geotechnicznej.

Staroprzygodzka. 1.2 Podstawa opracowania: - inwentaryzacja istniejącej wiaty 1.3 Dane projektowe: 1.3.1 Lokalizacja budowy: Ostrów Wlkp. ul. Staroprzygodzka, dz.nr 6; 5/3 obręb 0145; dz.

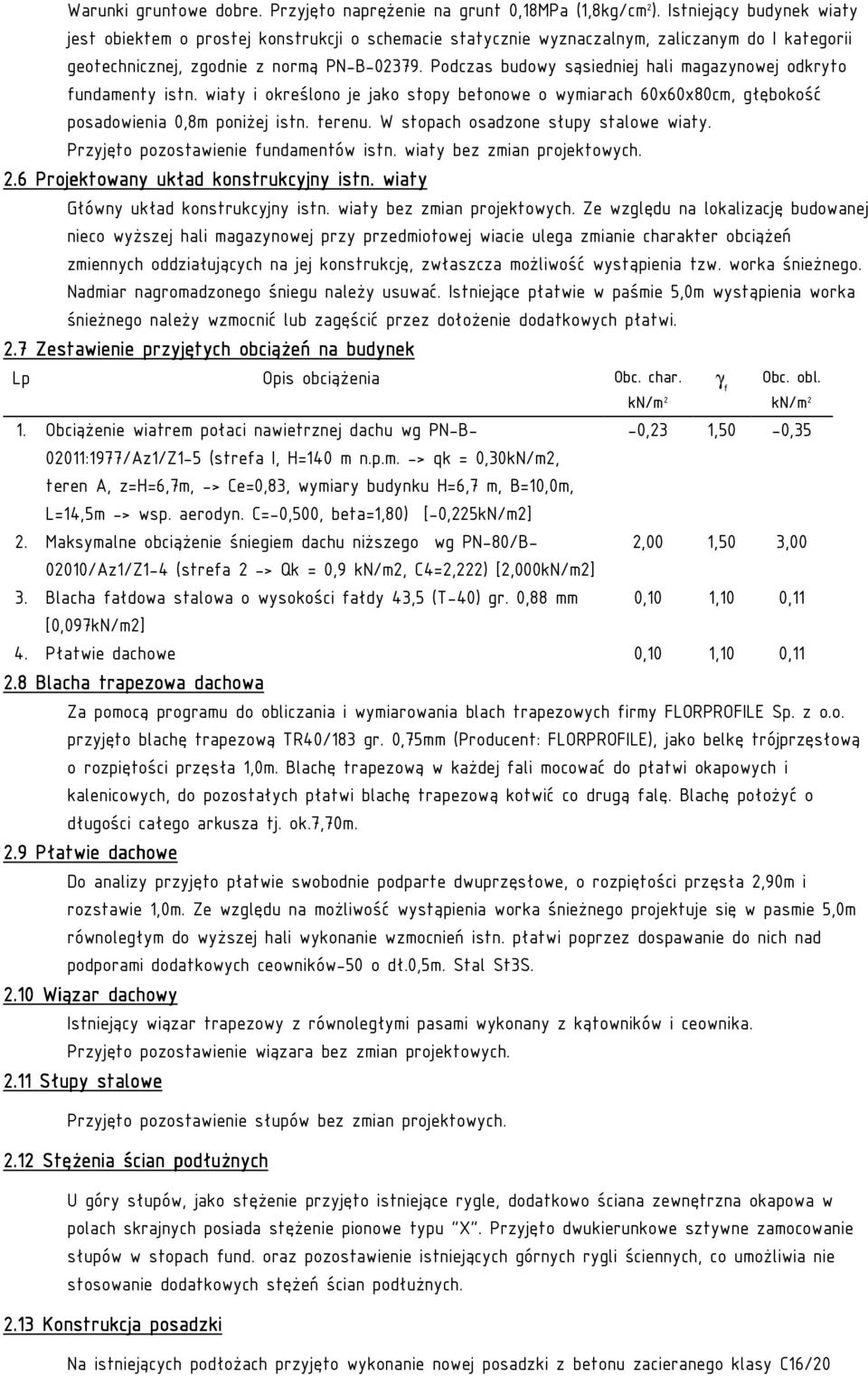

3 Warunki gruntowe dobre. Przyjęto naprężenie na grunt 0,18MPa (1,8kg/cm 2 ). Istniejący budynek wiaty jest obiektem o prostej konstrukcji o schemacie statycznie wyznaczalnym, zaliczanym do I kategorii geotechnicznej, zgodnie z normą PN-B Podczas budowy sąsiedniej hali magazynowej odkryto fundamenty istn. wiaty i określono je jako stopy betonowe o wymiarach 60x60x80cm, głębokość posadowienia 0,8m poniżej istn. terenu. W stopach osadzone słupy stalowe wiaty. Przyjęto pozostawienie fundamentów istn. wiaty bez zmian projektowych. 2.6 Projektowany układ u konstrukcyjny istn. wiaty Główny układ konstrukcyjny istn. wiaty bez zmian projektowych. Ze względu na lokalizację budowanej nieco wyższej hali magazynowej przy przedmiotowej wiacie ulega zmianie charakter obciążeń zmiennych oddziałujących na jej konstrukcję, zwłaszcza możliwość wystąpienia tzw. worka śnieżnego. Nadmiar nagromadzonego śniegu należy usuwać. Istniejące płatwie w paśmie 5,0m wystąpienia worka śnieżnego należy wzmocnić lub zagęścić przez dołożenie dodatkowych płatwi. 2.7 Zestawienie przyjętych obciążeń na budynek Lp Opis obciążenia Obc. char. kn/m 2 1. Obciążenie wiatrem połaci nawietrznej dachu wg PN-B :1977/Az1/Z1-5 (strefa I, H=140 m n.p.m. -> qk = 0,30kN/m2, teren A, z=h=6,7m, -> Ce=0,83, wymiary budynku H=6,7 m, B=10,0m, L=14,5m -> wsp. aerodyn. C=-0,500, beta=1,80) [-0,225kN/m2] 2. Maksymalne obciążenie śniegiem dachu niższego wg PN-80/B /Az1/Z1-4 (strefa 2 -> Qk = 0,9 kn/m2, C4=2,222) [2,000kN/m2] 3. Blacha fałdowa stalowa o wysokości fałdy 43,5 (T-40) gr. 0,88 mm [0,097kN/m2] γ f Obc. obl. kn/m 2-0,23 1,50-0,35 2,00 1,50 3,00 0,10 1,10 0,11 4. Płatwie dachowe 0,10 1,10 0, Blacha trapezowa dachowa Za pomocą programu do obliczania i wymiarowania blach trapezowych firmy FLORPROFILE Sp. z o.o. przyjęto blachę trapezową TR40/183 gr. 0,75mm (Producent: FLORPROFILE), jako belkę trójprzęsłową o rozpiętości przęsła 1,0m. Blachę trapezową w każdej fali mocować do płatwi okapowych i kalenicowych, do pozostałych płatwi blachę trapezową kotwić co drugą falę. Blachę położyć o długości całego arkusza tj. ok.7,70m. 2.9 Płatwie dachowe Do analizy przyjęto płatwie swobodnie podparte dwuprzęsłowe, o rozpiętości przęsła 2,90m i rozstawie 1,0m. Ze względu na możliwość wystąpienia worka śnieżnego projektuje się w pasmie 5,0m równoległym do wyższej hali wykonanie wzmocnień istn. płatwi poprzez dospawanie do nich nad podporami dodatkowych ceowników-50 o dł.0,5m. Stal St3S Wiązar dachowy Istniejący wiązar trapezowy z równoległymi pasami wykonany z kątowników i ceownika. Przyjęto pozostawienie wiązara bez zmian projektowych Słupy stalowe Przyjęto pozostawienie słupów bez zmian projektowych Stężenia ścian podłużnych U góry słupów, jako stężenie przyjęto istniejące rygle, dodatkowo ściana zewnętrzna okapowa w polach skrajnych posiada stężenie pionowe typu X. Przyjęto dwukierunkowe sztywne zamocowanie słupów w stopach fund. oraz pozostawienie istniejących górnych rygli ściennych, co umożliwia nie stosowanie dodatkowych stężeń ścian podłużnych Konstrukcja posadzki Na istniejących podłożach przyjęto wykonanie nowej posadzki z betonu zacieranego klasy C16/20

Podczas budowy sąsiedniej hali magazynowej odkryto fundamenty istn. wiaty i określono je jako stopy betonowe o wymiarach 60x60x80cm, głębokość posadowienia 0,8m poniżej istn. terenu.

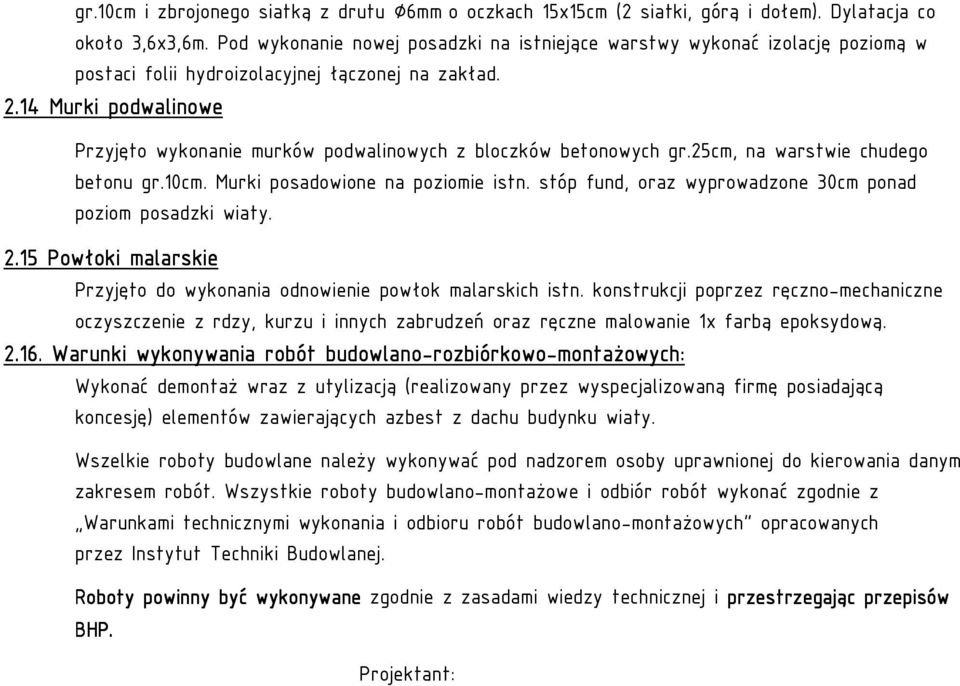

4 gr.10cm i zbrojonego siatką z drutu 6mm o oczkach 15x15cm (2 siatki, górą i dołem). Dylatacja co około 3,6x3,6m. Pod wykonanie nowej posadzki na istniejące warstwy wykonać izolację poziomą w postaci folii hydroizolacyjnej łączonej na zakład Murki podwalinowe Przyjęto wykonanie murków podwalinowych z bloczków betonowych gr.25cm, na warstwie chudego betonu gr.10cm. Murki posadowione na poziomie istn. stóp fund, oraz wyprowadzone 30cm ponad poziom posadzki wiaty Powłoki malarskie Przyjęto do wykonania odnowienie powłok malarskich istn. konstrukcji poprzez ręczno-mechaniczne oczyszczenie z rdzy, kurzu i innych zabrudzeń oraz ręczne malowanie 1x farbą epoksydową Warunki wykonywania robót budowlano-rozbiórkowo rozbiórkowo-montażowych: Wykonać demontaż wraz z utylizacją (realizowany przez wyspecjalizowaną firmę posiadającą koncesję) elementów zawierających azbest z dachu budynku wiaty. Wszelkie roboty budowlane należy wykonywać pod nadzorem osoby uprawnionej do kierowania danym zakresem robót. Wszystkie roboty budowlano-montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych opracowanych przez Instytut Techniki Budowlanej. Roboty powinny być wykonywane zgodnie z zasadami wiedzy technicznej i przestrzegając przepisów BHP. Projektant:

14 Murki podwalinowe Przyjęto wykonanie murków podwalinowych z bloczków betonowych gr.25cm, na warstwie chudego betonu gr.10cm. Murki posadowione na poziomie istn.
