1 Adnotacje urzędowe: Nazwa i adres Inwestora: GMINA PURDA, PURDA 19, PURDA Nazwa i adres jednostki projektowej: ARKAS PROJEKT SP. Z O.O. SP. K OLSZTYN AL. PIŁSUDSKIEGO 75A, BUD B TEL. (089) , FAX. (089) Stadium projektu: ANEKAS DO PROJEKTU WYKONAWCZEGO Zamierzenie budowlane / Obiekt budowlany: ETAP I budowa boiska wielofunkcyjnego Obręby i nr ewidencyjne działek: DZIAŁKI POD REALIZACJĘ INWESTYCJI: Zgodnie z pierwotną dokumentacją Nazwa opracowania: ANEKS USZCZEGÓŁAWIAJĄCY DO DOKUMENTACJI BUDOWY BOISKA WIELOFUNKCYJNEGO- OGRODZENIE Branża: Drogowa Kod CPV: Stanowisko: Imię i nazwisko: Specjalność i nr uprawnień: Podpis: Projektant: Nr archiwalny: ARKAS/OLS/2016 mgr inż. Krystian Obidziński Data opracowania: Luty 2016r. Uprawnienia budowlane do projektowania bez ograniczeń WAM/0096/POOD/09 oraz do kierowania robotami budowlanymi bez ograniczeń WAM/0148/OWOOD/11 Nr tomu: Nr egzemplarza:

(089) 532 45 10 Stadium projektu: ANEKAS DO PROJEKTU WYKONAWCZEGO Zamierzenie budowlane / Obiekt budowlany: ETAP I budowa boiska wielofunkcyjnego Obręby i nr ewidencyjne działek: DZIAŁKI POD

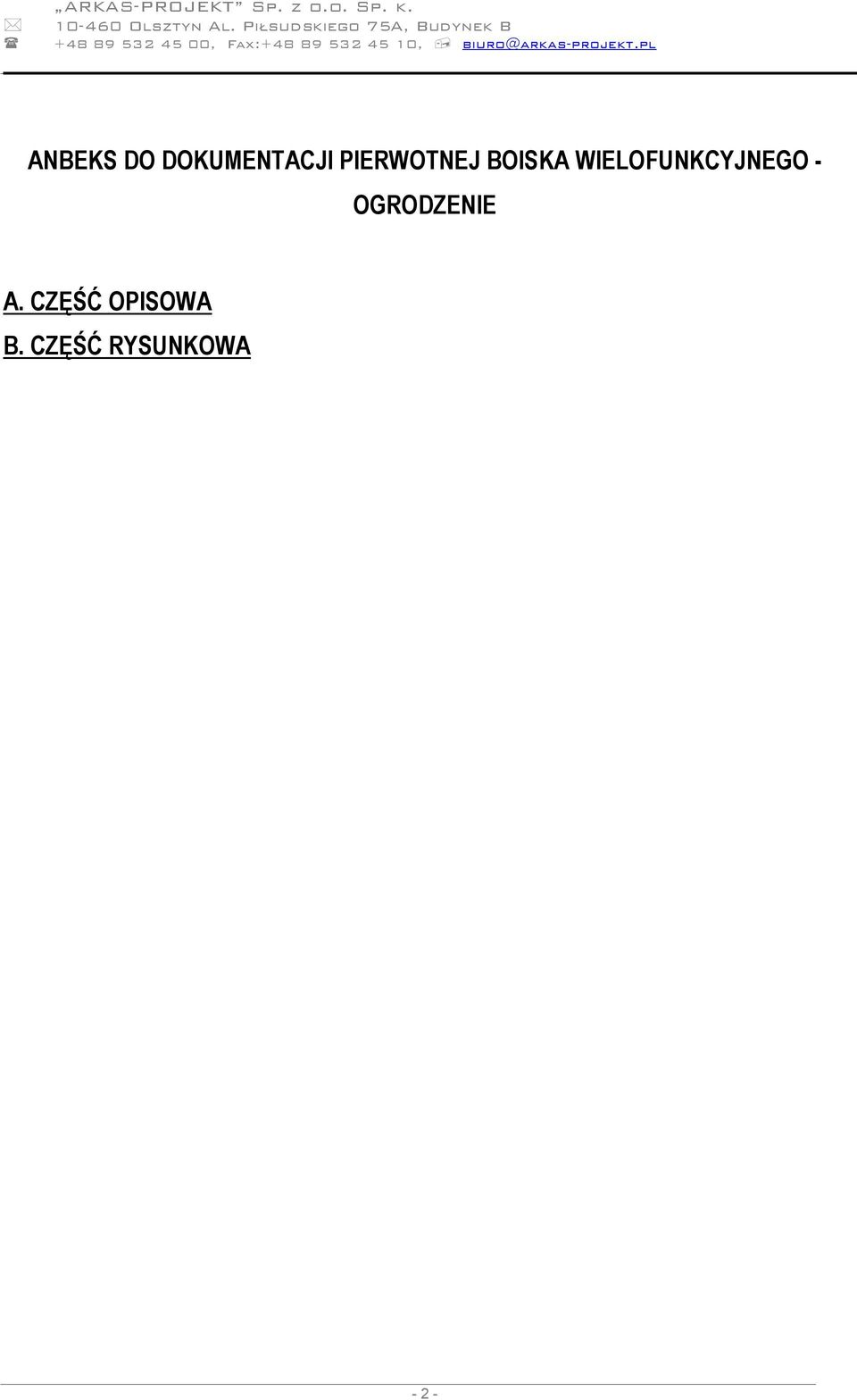

2 , Fax: , ANBEKS DO DOKUMENTACJI PIERWOTNEJ BOISKA WIELOFUNKCYJNEGO - OGRODZENIE A. CZĘŚĆ OPISOWA B. CZĘŚĆ RYSUNKOWA - 2 -

pl ANBEKS DO DOKUMENTACJI PIERWOTNEJ BOISKA

3 , Fax: , A.CZĘŚĆ OPISOWA I. OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Materiały wyjściowe - Dokumentacja budowy boiska wielofunkcyjnego etap I pobrana ze strony internetowej Gminy Purda dalej zwana projekt pierwotny stanowiący podstawę do wyceny robót budowlanych wielobranżowych - Normy i przepisy związane Cel i zakres opracowania Celem niniejszego opracowania jest uszczegółowienie dokumentacji pierwotnej budowy boiska Uszczegółowienie ma na celu określenie dodatkowych wymagań dla pozycji już istniejących w dokumentacji pierwotnej 2. STAN PROJEKTOWANY UZUPEŁNIENIE DO POZYCJI KOSZTORYSOWEJ 25 D.1.2, 26 D.1.2, 27D.1.2 W koszcie tych pozycji należy umieścić prace opisane w dokumentacji pierwotnej, zaleceniach producenta oraz w niniejszym aneksie nie wykluczając innych czynności niezbędnych do wykonania tych robót. Po obwodzie boiska zaprojektowane jest ogrodzenie o wysokości 4,05m ponad poziom terenu. Ogrodzenie poza bramkami w dolnej części składa się ze stalowych paneli kratowych, zgrzewanych, jako gotowe elementy dostarczone przez Producenta, o wysokości około 2,0m, a w górnej części, do wysokości 4,05m z siatki polipropylenowej bezwęzłowej. Natomiast ogrodzenie zlokalizowane za bramkami do piłki ręcznej/nożnej w dolnej części składa się ze stalowych paneli kratowych, zgrzewanych, jako gotowe elementy dostarczone przez Producenta, o wysokości około 2,0m a w górnej części słupków znajdują się wsporniki na którym jest zawiedzona siatka polipropylenowa bezwęzłowa o wysokości 4,05m. Celem siatki jest osłabienie prędkości piłki i zapobieganie uszkodzeniom paneli

4 , Fax: , Montaż siatki należy wykonać za pomocą dodatkowych wsporników ocynkowanych zamocowanych do słupka i podłożą oraz linek napinających stalowych o splocie 5 mm wyposażonych w śruby naciągowe. Do tych linek należy przymocować siatkę i odpowiednio naciągnąć. Liczba wsporników i linek stalowych musi zapewnić odpowiednie jej naprężenie. W ogrodzeniu, zlokalizowano dwie furtki dwuskrzydłowe z paneli oraz dwie bramy z paneli zgrzewanych o wymiarach zgodnych z dokumentacją pierwotną. Ogrodzenie należy wykonywać z gotowych elementów dostarczonych przez Producenta i montowanych na placu budowy według jego instrukcji technicznej i zaleceń.. Siatka polipropylenowa (SP) Panel kratowy (PK) Konstrukcja i montaż: Konstrukcja paneli i słupków wg zaleceń producenta z atestem do użytku na obiektach użyteczności publicznej zapewniająca trwałość i bezpieczeństwo dla użytkowników. Które posiadają parametry nie gorsze niż : Słupki stalowe ocynkowane o grubości ścianki minimum 4 mm o profilu zamkniętym z zaślepkami na końcach słupka. Rozstaw słupków wynosi około 2,5m, z wyjątkiem przęseł w miejscu furtek i bramy. Panel kratowy (PK) zgrzewany z prętów stalowych: drut poziomy 2xØ8mm, drut pionowy Ø6mm. Wymiar oczek 50x200mm, szerokość panelu 2,5m. Wysokość panelu 2,03m (z wyjątkiem paneli przy bramie wjazdowej i furtek). Zakończenie od dołu drutami pionowymi o długości 30mm. Panele mocowane do słupków stalowych za pomocą uchwytów montażowych. Siatka polipropylenowa, bezwęzłowa, o oczkach 30x30mm i gr. 5mm, mocowana do słupów stalowych, za pomocą podtrzymujących linek stalowych o splocie Ø5mm, wyposażonych w śrubę - 4 -

Do tych linek należy przymocować siatkę i odpowiednio naciągnąć. Liczba wsporników i linek stalowych musi zapewnić odpowiednie jej naprężenie.

5 , Fax: , naciągową. Za bramkami mocowana do wsporników i linek stalowych z dodatkowym obciążeniem na spodzie w celu zapewnienia napięcia. Słupki stalowe ocynkowane o grubości ścianki minimum 5 mm. Dodatkowo zakłada się wykonanie stężeń za pomocą słupków stalowych o profilu zgodnym z profilem słupka. Furtki oraz bramy wypełnione panelem z zamontowanymi klamkami oraz zamkami z kompletem 3 kluczyków. Rama skrzydła furtek oraz bramy wykonana z profili stalowych. Brama musi być wyposażona w rygle kotwone w elemencie betonowym wykonanym w gruncie z zastosowaniem tulei stalowej. W celu posadowienia konstrukcji ogrodzenia należy wykonać betonowe fundamenty blokowe o średnicy 0,30m oraz wysokości 1,3m ( lub wg zaleceń producenta) zbrojone koszem (pręty fi 16 i 6) i betonem C12/15.Kosze wykonać w oparciu o szczegóły zawarte w aneksie nr 1 dostosowane do wymiarów fundamentu. Fundamenty można wykonać w szalunku traconym w postaci rur PCV-u. Przed pracami betonowymi w szalunku należy ustabilizować słupki ogrodzenia. Fundament należy wykonać na warstwie podkładu betonowego. Wierzch fundamentu oraz słupki ogrodzenia w styku z fundamentem należy zabezpieczyć powłokową dyspersyjną izolacją bitumiczną. Po montażu konstrukcji ogrodzenia (słupków, stężeń, rygli) należy wykonać montaż paneli i siatki. W celu montażu siatki należy stosować linki naciągowe po obwodzie pola wypełnionego siatką wraz z śrubą naciągową. Linki naciągowe należy mocować do przelotek zamontowanych na słupkach. Wszystkie elementy dostarczone przez Producenta i montowane na miejscu budowy wg instrukcji montażu i zaleceń Producenta

Furtki oraz bramy wypełnione panelem z zamontowanymi klamkami oraz zamkami z kompletem 3 kluczyków. Rama skrzydła furtek oraz bramy wykonana z profili stalowych.

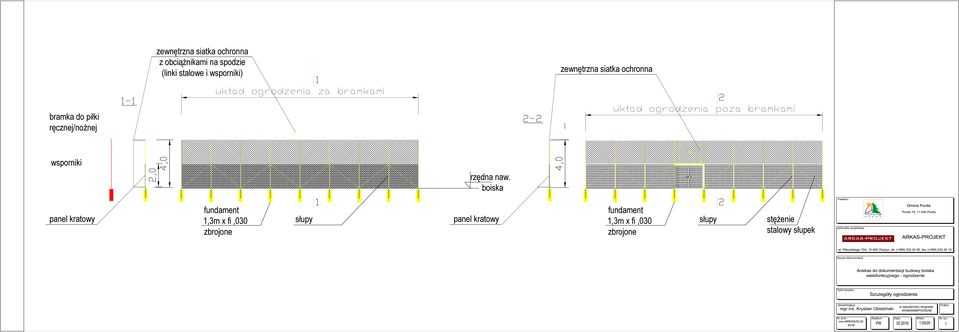

6 , Fax: , B.CZĘŚĆ RYSUNKOWA Rys.1.0 Szczegóły montażowe - ogrodzenie - 6 -

7 zewnętrzna siatka ochronna z obciążnikami na spodzie (linki stalowe i wsporniki) zewnętrzna siatka ochronna bramka do piłki ręcznej/nożnej wsporniki rzędna naw. boiska Inwestor: panel kratowy fundament 1,3m x fi,030 zbrojone słupy panel kratowy fundament 1,3m x fi,030 zbrojone słupy stężenie stalowy słupek Jednostka projektowa: Nazwa dokumentacji: Tytuł rysunku: Sprawdzający: Podpis: Nr arch.: Stadium: Data: Skala: Nr rys.: 1

boiska Inwestor: panel kratowy fundament 1,3m x fi,030 zbrojone słupy panel kratowy fundament 1,3m x fi,030
