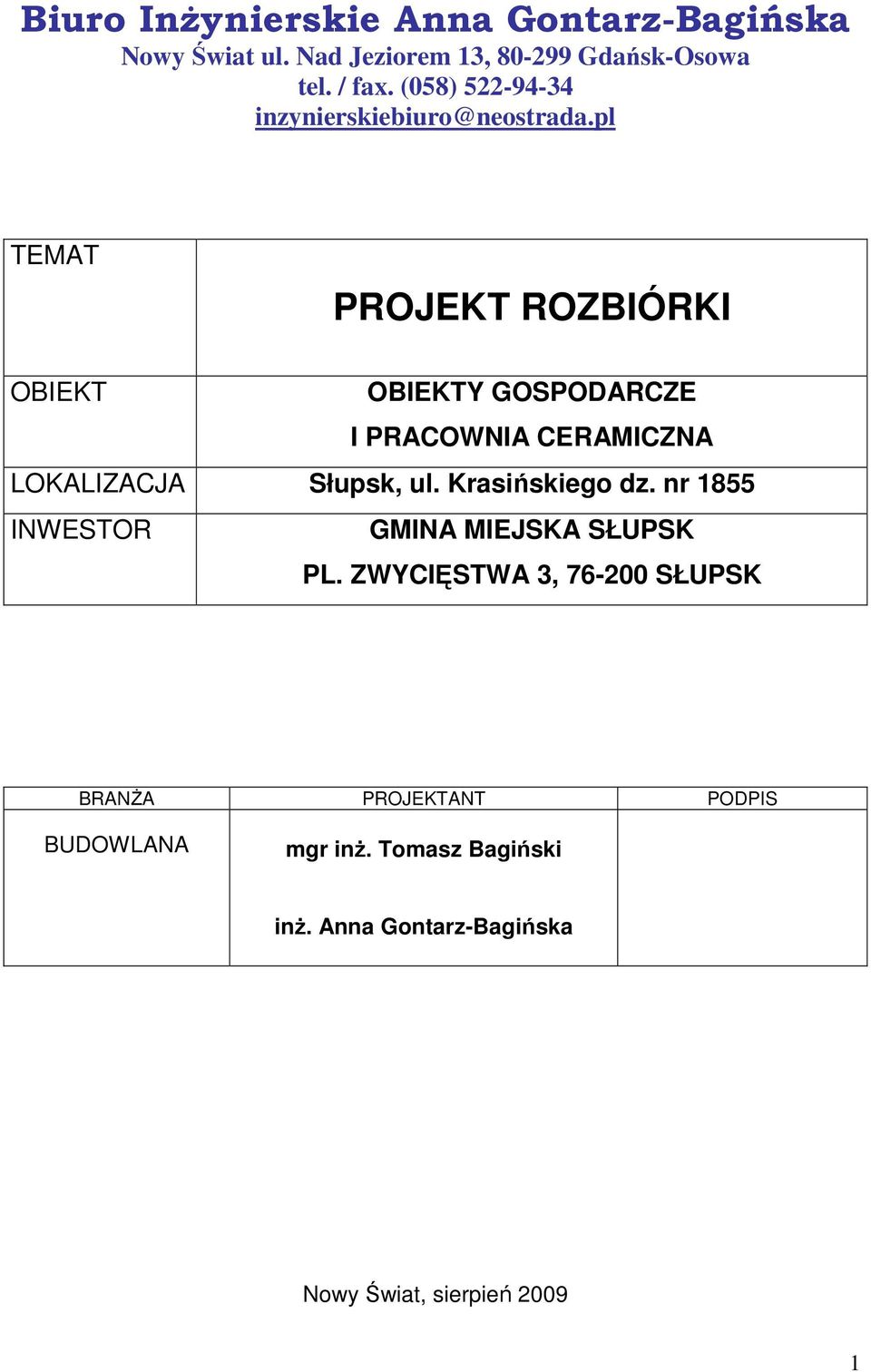

1 Biuro Inżynierskie Anna Gontarz-Bagińska Nowy Świat ul. Nad Jeziorem 13, Gdańsk-Osowa tel. / fax. (058) inzynierskiebiuro@neostrada.pl TEMAT PROJEKT ROZBIÓRKI OBIEKT OBIEKTY GOSPODARCZE I PRACOWNIA CERAMICZNA LOKALIZACJA Słupsk, ul. Krasińskiego dz. nr 1855 INWESTOR GMINA MIEJSKA SŁUPSK PL. ZWYCIĘSTWA 3, SŁUPSK BRANŻA PROJEKTANT PODPIS BUDOWLANA mgr inż. Tomasz Bagiński inż. Anna Gontarz-Bagińska Nowy Świat, sierpień

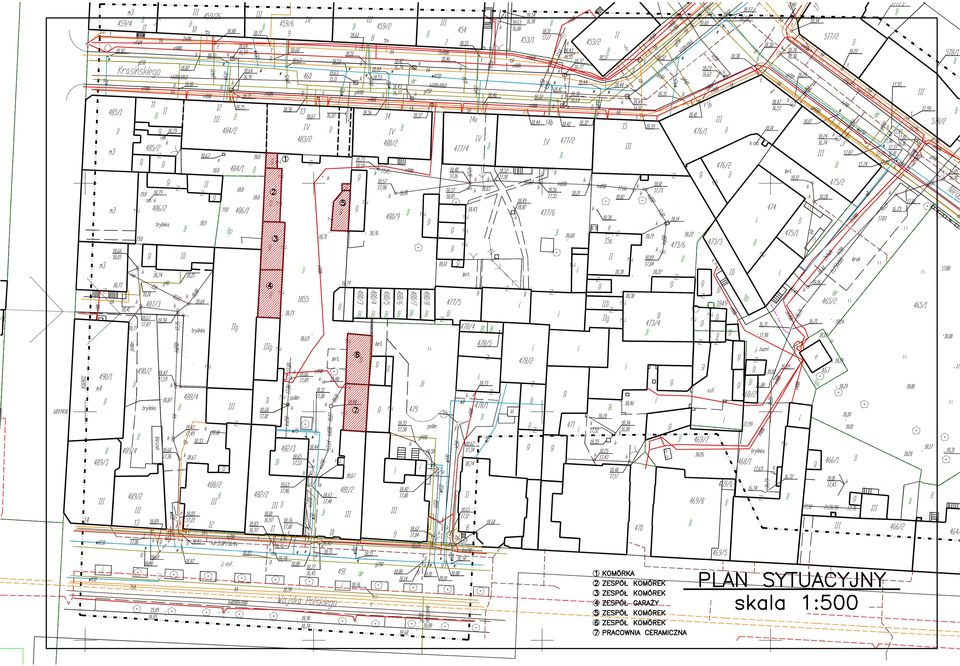

2 1. PRZEDMIOT ROZBIÓRKI PROJEKT ROZBIÓRKI OBIEKTÓW GOSPODARCZYCH Rozbiórce podlegają obiekty gospodarcze: Zespoły komórek lokatorskich oznaczone na planie sytuacyjnym nr 1, 2, 3, 5,6 Zespół garaży oznaczony na planie nr 4 Budynek Pracowni Ceramicznej oznaczony na planie sytuacyjnym nr 7 2. LOKALIZACJA OBIEKTÓW Wszystkie obiekty objęte projektem rozbiórki usytuowane są na działce nr 1855, w Słupsku przy ul. Krasińskiego 13. Komórka nr 1 oraz zespoły komórek nr 2, 3 i zespół, garaży nr 4 zlokalizowane są w granicy z sąsiednimi działkami nr 484/1,486/1, 487/3 Zespół komórek nr 5 zlokalizowany jest w granicy z działką 480/9 i przylega do analogicznego obiektu na sąsiedniej działce. Zespół komórek nr 6 zlokalizowany jest w granicy z działką nr 479 i przylega częściowo do budynku gospodarczego usytuowanego na tej działce Budynek Pracowni Ceramicznej zlokalizowany jest w granicy z działką nr 479 i przylega do obiektu gospodarczego na tej działce. 3. OPIS STANU ISTNIEJĄCEGO 3.1 Komórka nr 1 Komórka nr 1 jest obiektem parterowym, niepodpiwniczonym, wbudowanym pomiędzy budynek mieszkalny wielorodzinny Krasińskiego 13 a budynek gospodarczy-zespół komórek nr 2. Powierzchnia zabudowy: 10,0m 2 Wymiary po obrysie murów: 3,70 x 2,70m 2

3 Wysokość budynku ponad poziom terenu przyległego: 3,20m do kalenicy dachu Kubatura obiektu: 30m 3 Ściany obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,25x0,38m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany przyziemia oraz ściany fundamentowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m. Ściany wykończone tynkiem cem.-wap. wewnątrz i na zewnątrz. Posadzka w obiekcie cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej wspartej na ścianach przyziemia. Pokrycie dachu z papy asfaltowej na deskowaniu pełnym, mocowanym do krokwi. Dach odwadniany rynną i rurą spustową wykonaną z blachy ocynkowanej. 3.2 Zespół komórek nr 2 Budynek gospodarczy stanowiący zespół komórek lokatorskich nr 2 jest obiektem parterowym, niepodpiwniczonym, wbudowanym pomiędzy komórkę nr 1 a budynek gospodarczy zespół komórek nr 3. Zespół komórek nr 2 składa się z 5 komórek wydzielonych ścianami działowymi przez całą wysokość pomieszczeń, tj. 2,20m. Powierzchnia zabudowy: 42,4m 2 Wymiary po obrysie murów: 11,90x3,56m Wysokość budynku ponad poziom terenu przyległego: 4,20m do kalenicy dachu Kubatura obiektu: 159m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,25x0,38m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne przyziemia, ściany fundamentowe oraz ściany działowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m ściany nośne przyziemia i fundamentowe oraz 0,12m ściany działowe. Ściany wykończone tynkiem cem.-wap. wewnątrz i na zewnątrz. Posadzka w 3

4 obiekcie cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. Na wysokości 2,20m ponad posadzka znajduje się strop drewniany nagi. Belki stropowe drewniane lite wsparte na ścianach przyziemia budynku, w rozstawie osiowym średnio 1,50m. Podłoga z desek nieheblowanych, układanych na styk. Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej wspartej na ściankach stolcowych, ustawionych na ścianach przyziemia. Pokrycie dachu z papy asfaltowej na deskowaniu pełnym, mocowanym do krokwi. Obróbki blacharskie dachu z blachy stalowej powlekanej. Dach odwadniany rynną i rurą spustową z PVC. 3.3 Zespół komórek nr 3 Budynek gospodarczy stanowiący zespół komórek lokatorskich nr 3 jest obiektem parterowym, niepodpiwniczonym, przyległym do zespołu komórek nr 2, zespołu garaży nr 4 oraz do obiektu gospodarczego na działce nr 487/3. Zespół komórek nr 3 składa się z 4 komórek wydzielonych ścianami działowymi o wysokości 2,20m. Powierzchnia zabudowy: 52,0m 2 Wymiary po obrysie murów: 10,40x5,00m Wysokość budynku ponad poziom terenu przyległego: 4,40m do kalenicy dachu Kubatura obiektu: 198m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,25x0,38m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne przyziemia, ściany fundamentowe oraz ściany działowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m ściany nośne przyziemia i fundamentowe oraz 0,12m ściany działowe. Ściany wykończone tynkiem cem.-wap. wewnątrz i na zewnątrz. Posadzka w obiekcie cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej wspartej na ścianach przyziemia. Pokrycie dachu z papy asfaltowej na deskowaniu pełnym, 4

5 mocowanym do krokwi. Obróbki blacharskie dachu z blachy stalowej powlekanej oraz blachy stalowej ocynkowanej. Dach odwadniany rynną i rurą spustową z PVC. 3.4 Zespół garaży nr 4 Zespół garaży nr 4 jest lekką konstrukcją wbudowaną pomiędzy budynki gospodarcze na działce nr 1855 oraz budynek gospodarczy na sąsiedniej działce nr 487/3. Jest to obiekt parterowy, niepodpiwniczony. W skład zespołu wchodzą 2 garaże. Powierzchnia zabudowy: 52,8m 2 Wymiary po obrysie murów: 10,55x5,00m Wysokość budynku ponad poziom terenu przyległego: 3,00m do kalenicy dachu Kubatura obiektu: 145m 3 Fundamentem obiektu jest betonowa płyta podłogowa wykonana na całej powierzchni zabudowy. Grubość płyty 12cm. Ścianami bocznymi i ścianą tylną obiektu są mury obiektów przylegających do zespołu garaży. Ściana frontowa z wrotami wjazdowymi o konstrukcji szkieletowej, metalowej, z poszyciem z desek i płyty pilśniowej. Łączna grubość ściany wynosi 7cm. Ściany działowe wewnętrzne, wydzielające poszczególne garaże, drewniane, wykonane z desek, grubości 5cm. Dach jednospadowy, o konstrukcji krokwiowej, wspartej na szkieletowej ścianie frontowej oraz ścianie stolcowej drewnianej, dostawionej do budynku przyległego od tyłu. Pokrycie dachu zróżnicowane: papa na deskowaniu mocowanym do krokwi (ok. 50% dachu) oraz blacha stalowa falista na deskowaniu pełnym, mocowanym do krokwi. Dach odwadniany rynną z blachy ocynkowanej. 5

6 3.5 Zespół komórek nr 5 Budynek gospodarczy stanowiący zespół komórek lokatorskich nr 5 jest obiektem parterowym, niepodpiwniczonym, przyległym do budynku gospodarczego usytuowanego na działce nr 480/9. Zespół komórek nr 5 składa się z 5 komórek wydzielonych ścianami działowymi przez całą wysokość pomieszczenia. Powierzchnia zabudowy: 32.1m 2 Wymiary po obrysie murów: 10,30x3,80m Wysokość budynku ponad poziom terenu przyległego: 3,60m do kalenicy dachu Kubatura obiektu: 113m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,25x0,38m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne przyziemia, ściany fundamentowe oraz ściany działowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m ściany nośne przyziemia i fundamentowe oraz 0,12m ściany działowe. Ściany wykończone tynkiem cem.-wap. wewnątrz i na zewnątrz. Posadzka w obiekcie cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. 6

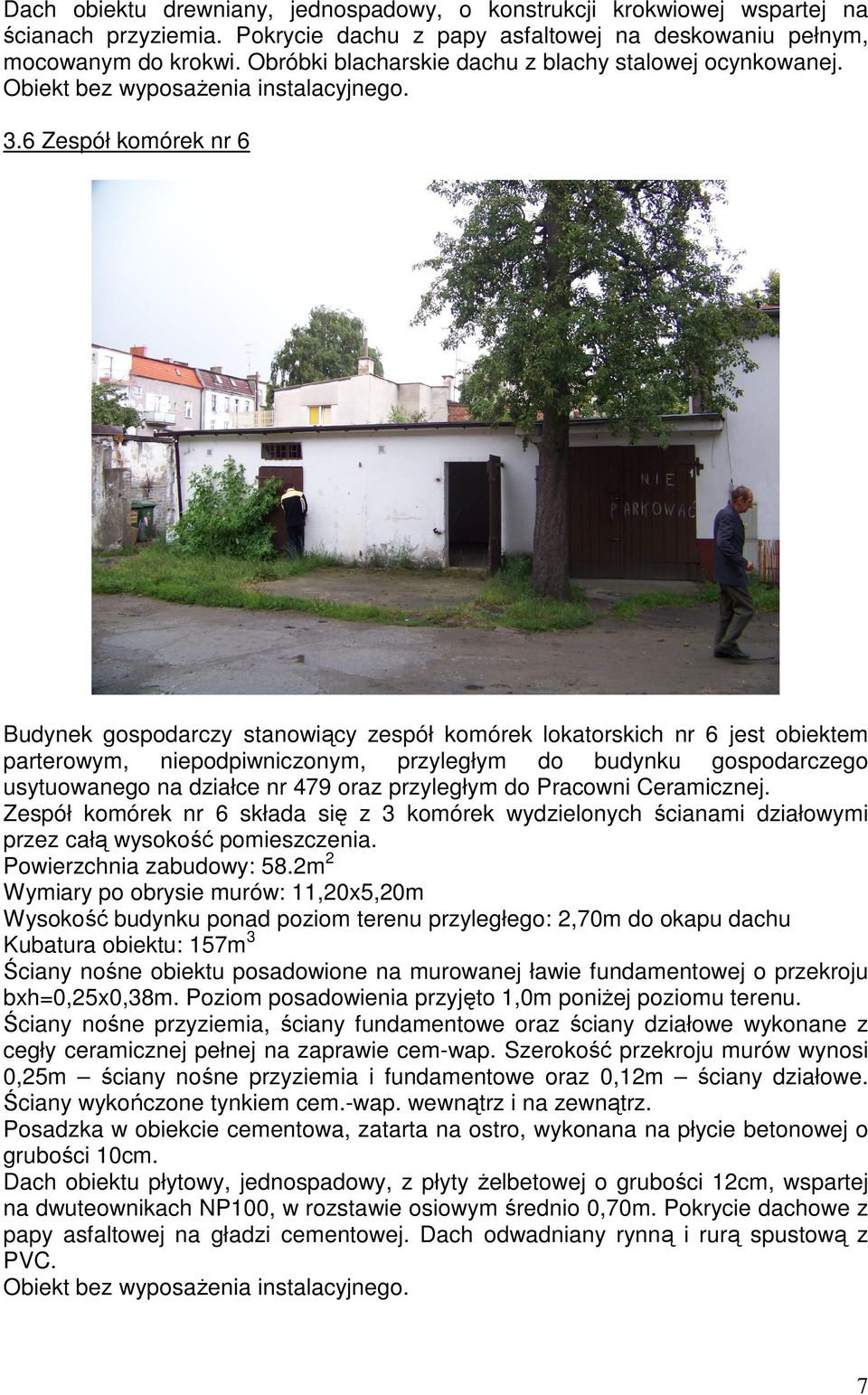

7 Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej wspartej na ścianach przyziemia. Pokrycie dachu z papy asfaltowej na deskowaniu pełnym, mocowanym do krokwi. Obróbki blacharskie dachu z blachy stalowej ocynkowanej. 3.6 Zespół komórek nr 6 Budynek gospodarczy stanowiący zespół komórek lokatorskich nr 6 jest obiektem parterowym, niepodpiwniczonym, przyległym do budynku gospodarczego usytuowanego na działce nr 479 oraz przyległym do Pracowni Ceramicznej. Zespół komórek nr 6 składa się z 3 komórek wydzielonych ścianami działowymi przez całą wysokość pomieszczenia. Powierzchnia zabudowy: 58.2m 2 Wymiary po obrysie murów: 11,20x5,20m Wysokość budynku ponad poziom terenu przyległego: 2,70m do okapu dachu Kubatura obiektu: 157m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,25x0,38m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne przyziemia, ściany fundamentowe oraz ściany działowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m ściany nośne przyziemia i fundamentowe oraz 0,12m ściany działowe. Ściany wykończone tynkiem cem.-wap. wewnątrz i na zewnątrz. Posadzka w obiekcie cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. Dach obiektu płytowy, jednospadowy, z płyty żelbetowej o grubości 12cm, wspartej na dwuteownikach NP100, w rozstawie osiowym średnio 0,70m. Pokrycie dachowe z papy asfaltowej na gładzi cementowej. Dach odwadniany rynną i rurą spustową z PVC. 7

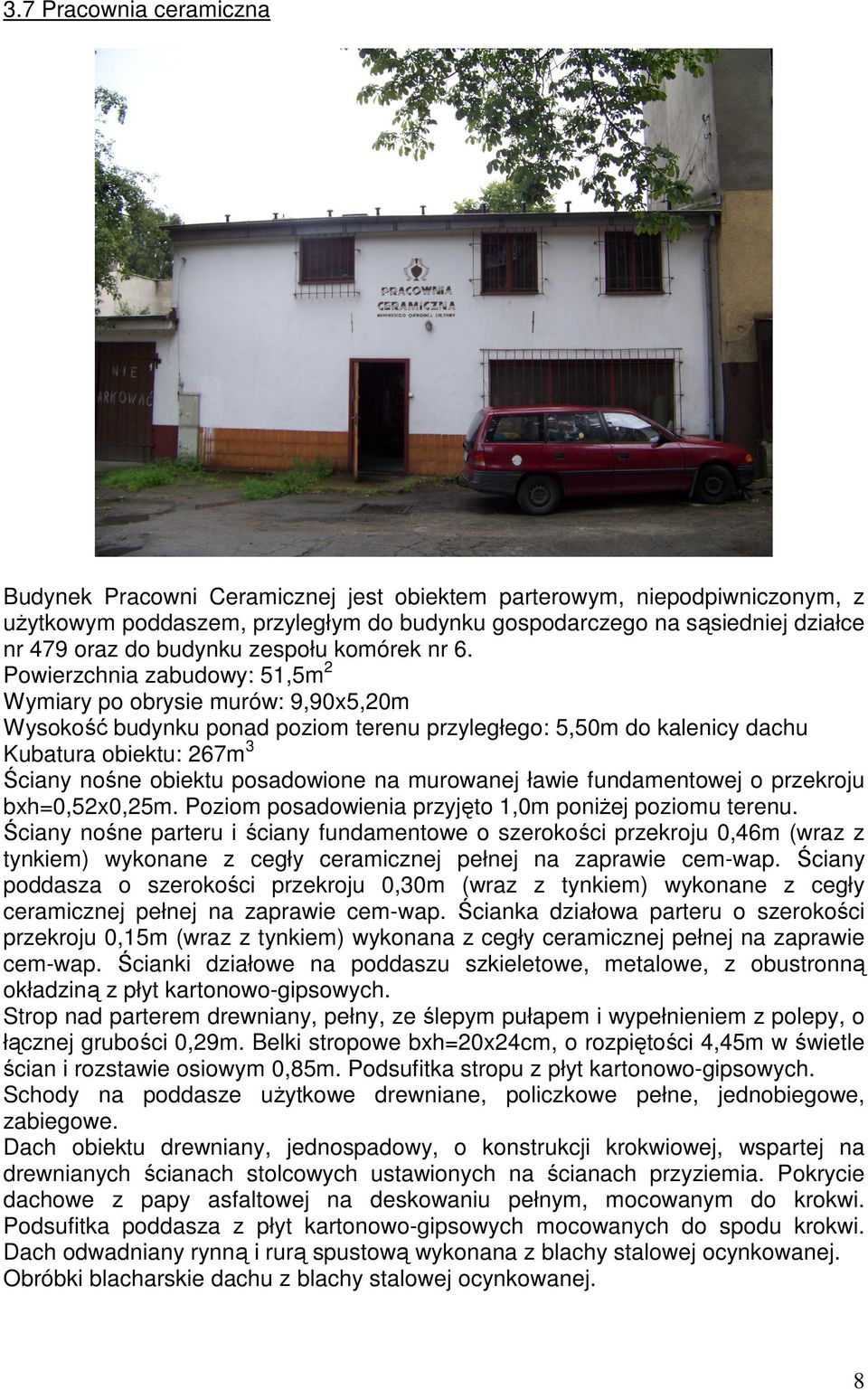

8 3.7 Pracownia ceramiczna Budynek Pracowni Ceramicznej jest obiektem parterowym, niepodpiwniczonym, z użytkowym poddaszem, przyległym do budynku gospodarczego na sąsiedniej działce nr 479 oraz do budynku zespołu komórek nr 6. Powierzchnia zabudowy: 51,5m 2 Wymiary po obrysie murów: 9,90x5,20m Wysokość budynku ponad poziom terenu przyległego: 5,50m do kalenicy dachu Kubatura obiektu: 267m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,52x0,25m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne parteru i ściany fundamentowe o szerokości przekroju 0,46m (wraz z tynkiem) wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Ściany poddasza o szerokości przekroju 0,30m (wraz z tynkiem) wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Ścianka działowa parteru o szerokości przekroju 0,15m (wraz z tynkiem) wykonana z cegły ceramicznej pełnej na zaprawie cem-wap. Ścianki działowe na poddaszu szkieletowe, metalowe, z obustronną okładziną z płyt kartonowo-gipsowych. Strop nad parterem drewniany, pełny, ze ślepym pułapem i wypełnieniem z polepy, o łącznej grubości 0,29m. Belki stropowe bxh=20x24cm, o rozpiętości 4,45m w świetle ścian i rozstawie osiowym 0,85m. Podsufitka stropu z płyt kartonowo-gipsowych. Schody na poddasze użytkowe drewniane, policzkowe pełne, jednobiegowe, zabiegowe. Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej, wspartej na drewnianych ścianach stolcowych ustawionych na ścianach przyziemia. Pokrycie dachowe z papy asfaltowej na deskowaniu pełnym, mocowanym do krokwi. Podsufitka poddasza z płyt kartonowo-gipsowych mocowanych do spodu krokwi. Dach odwadniany rynną i rurą spustową wykonana z blachy stalowej ocynkowanej. Obróbki blacharskie dachu z blachy stalowej ocynkowanej. 8

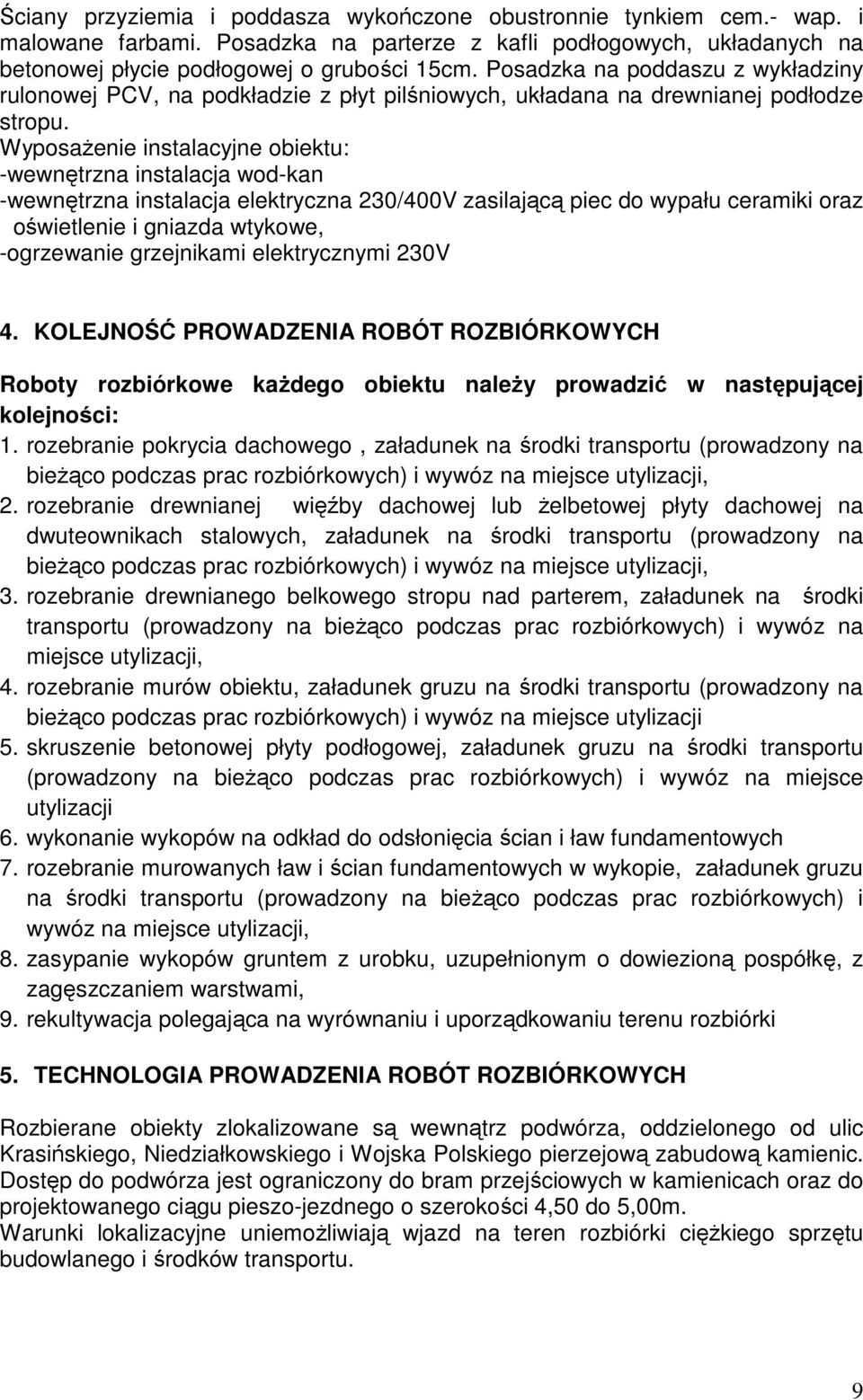

9 Ściany przyziemia i poddasza wykończone obustronnie tynkiem cem.- wap. i malowane farbami. Posadzka na parterze z kafli podłogowych, układanych na betonowej płycie podłogowej o grubości 15cm. Posadzka na poddaszu z wykładziny rulonowej PCV, na podkładzie z płyt pilśniowych, układana na drewnianej podłodze stropu. Wyposażenie instalacyjne obiektu: -wewnętrzna instalacja wod-kan -wewnętrzna instalacja elektryczna 230/400V zasilającą piec do wypału ceramiki oraz oświetlenie i gniazda wtykowe, -ogrzewanie grzejnikami elektrycznymi 230V 4. KOLEJNOŚĆ PROWADZENIA ROBÓT ROZBIÓRKOWYCH Roboty rozbiórkowe każdego obiektu należy prowadzić w następującej kolejności: 1. rozebranie pokrycia dachowego, załadunek na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 2. rozebranie drewnianej więźby dachowej lub żelbetowej płyty dachowej na dwuteownikach stalowych, załadunek na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 3. rozebranie drewnianego belkowego stropu nad parterem, załadunek na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 4. rozebranie murów obiektu, załadunek gruzu na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji 5. skruszenie betonowej płyty podłogowej, załadunek gruzu na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji 6. wykonanie wykopów na odkład do odsłonięcia ścian i ław fundamentowych 7. rozebranie murowanych ław i ścian fundamentowych w wykopie, załadunek gruzu na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 8. zasypanie wykopów gruntem z urobku, uzupełnionym o dowiezioną pospółkę, z zagęszczaniem warstwami, 9. rekultywacja polegająca na wyrównaniu i uporządkowaniu terenu rozbiórki 5. TECHNOLOGIA PROWADZENIA ROBÓT ROZBIÓRKOWYCH Rozbierane obiekty zlokalizowane są wewnątrz podwórza, oddzielonego od ulic Krasińskiego, Niedziałkowskiego i Wojska Polskiego pierzejową zabudową kamienic. Dostęp do podwórza jest ograniczony do bram przejściowych w kamienicach oraz do projektowanego ciągu pieszo-jezdnego o szerokości 4,50 do 5,00m. Warunki lokalizacyjne uniemożliwiają wjazd na teren rozbiórki ciężkiego sprzętu budowlanego i środków transportu. 9

10 Projektuje się prowadzenie wszystkich robót rozbiórkowych przy użyciu narzędzi ręcznych, z napędem elektrycznym lub pneumatycznym. Dopuszcza się prowadzenie robót rozbiórkowych mechanicznie, ale przy użyciu mini sprzętu budowlanego. Postój samochodów do transportu materiału rozbiórkowego projektuje się na ulicy Krasińskiego lub Niedziałkowskiego, zależenie od potrzeb i możliwości. Gabaryty pojazdów dopasować do szerokości ulicy. Materiał rozbiórkowy z miejsca rozbiórki projektuje się przewozić lekkimi środkami transportu (mini ładowarki, wózki spalinowe samowyładowcze, itp.) do miejsca postoju środków transportu. Roboty rozbiórkowe pokrycia dachowego, drewnianej więźby dachowej i drewnianego stropu nad parterem prowadzić przy użyciu narzędzi ręcznych, z rusztowań i pomostów roboczych ustawionych na posadzce parteru lub terenie przyległym. Załadunek materiałów z rozbiórki ręczny. Roboty rozbiórkowe murów ceglanych prowadzić ręcznie, w sposób umożliwiający odzysk cegieł do dalszego użycia. Odzysk cegieł składować w miejscu wskazanym przez Inwestora. Roboty rozbiórkowe betonowej płyty podłogowej parteru oraz ścian i ław fundamentowych prowadzić ręcznie lub mechanicznie, przy użyciu mini koparki z odpowiednim osprzętem. Załadunek gruzu mechaniczny mini koparką lub mini ładowarką. W trakcie prowadzenia robót rozbiórkowych mechanicznych należy zwrócić uwagę, aby uniknąć uszkodzenia sąsiadujących obiektów nie podlegających rozbiórce. Roboty ziemne (wykopy i zasypywanie wykopów) prowadzić ręcznie lub mechanicznie przy użyciu mini koparki. W trakcie prowadzenia robót ziemnych mechanicznych należy zwrócić uwagę, aby uniknąć uszkodzenia sąsiadujących obiektów nie podlegających rozbiórce. 6. SPOSÓB ZABEZPIECZENIA BEZPIECZEŃSTWA LUDZI I MIENIA Roboty rozbiórkowe należy prowadzić brygadą roboczą po przeszkoleniu BHP w zakresie robót rozbiórkowych, pod nadzorem uprawnionego kierownika budowy. Pracownikom należy zapewnić odpowiednią odzież i środki bezpieczeństwa osobistego zgodnie z wymogami BHP. Teren rozbiórki należy wydzielić, z zachowaniem wymaganej strefy ochronnej i miejsca postoju dla samochodu do transportu gruzu oraz odpowiednio oznakować. Teren rozbiórki należy zabezpieczyć przed możliwością wtargnięcia osób postronnych. Nowy Świat, sierpień 2009 Opracowali: 10
