1 OPIS TECHNICZNY DO PROJEKTU KONSTRUKCJI 1. ZałoŜenia projektowe Konstrukcyjne. Przedmiotowym obiektem jest budynek murowany, dwukondygnacyjny, niepodpiwniczony, z poddaszem nieuŝytkowym o rzucie trapezowym ze skośną ścianą południową, przeznaczony do przebudowy i remontu. Od strony północno-wschodniej budynek dostawiony jest do budynku mieszkalnego Geotechniczne obiekt o prostej konstrukcji, posadowiony w nieskomplikowanych warunkach gruntowych - I kategoria geotechniczna. sposób posadowienia: bezpośredni na ławach fundamentowych z kamienia głębokość przemarzania gruntu hz = 0.90m 1.3. Materiałowe beton fundamentów : C20/25 (B25) beton podłoŝy : C8/10 (B10) beton elementów monolitycznych : C20/25 (B25) stal zbrojeniowa : A-0, A-II, A-III drewno konstrukcji dachu: C27 mury : cegła ceramiczna pełna o róŝnej grubości, układ konstrukcyjny podłuŝny. pokrycie dachu : projektowana papa termozgrzewalna 1.4. Obliczeniowe Projekt wykonano w oparciu o następujące normatywy: PN-82/B ObciąŜenia budowli. Zasady ustalania wartości PN-82/B ObciąŜenia budowli. ObciąŜenia stałe PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne PN-82/B ObciąŜenia budowli. ObciąŜenia śniegiem PN-82/B ObciąŜenia budowli. ObciąŜenia wiatrem

2 PN-B-03265:2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie PN-B-03002:1999 Konstrukcje murowe. Projektowanie i obliczanie konstrukcji PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B-03150:2002 Konstrukcje drewniane. Obliczenia statyczne i projektowanie 1.5. Lokalizacja obiektu Projekt wykonano dla lokalizacji obiektu w II strefie obciąŝenia śniegiem, I strefie obciąŝenia wiatrem oraz w strefie umownej, głębokości przemarzania gruntu h z = 0,90 m. 2. Konstrukcja budynku Budynek o układzie konstrukcyjnym mieszanym, usztywnienia stanowią ściany murowane zewnętrzne i wewnętrzne nośne oraz projektowany nowy strop nad parterem z wieńcami Ŝelbetowymi. Więźba dachowa płatwiowa z dwoma ścianami ukośnymi. Krokwie oparte na płatwiach pośredniej i dolnej. Płatwie pośrednie podparte zastrzałami i usztywnione mieczami. Dach dwuspadowy. 3. Roboty ziemne Wykopy do oczyszczenia, izolacji i minowania fundamentów naleŝy wykonać ręcznie odcinkami po stronie wewnętrznej i wewnętrznej. Wykonanie wykopów pod fundamenty nowo projektowane naleŝy wykonać ręcznie z odrzuceniem urobku na odkład. Zasypkę wykopu na ściany fundamentów takŝe wykonać ręcznie. 4. Fundamenty Pod nowo projektowane ściany nośne przyjęto posadowienie bezpośrednie na ławach fundamentowych o wymiarach 50 x 40 cm z betonu B25, zbrojonych podłuŝnie 4#12 i strzemionami 06/250 z zachowaniem otuliny 50 mm. Poziom posadowienia - 1,25 Fundamenty naleŝy wykonać na podłoŝu z chudego betonu o grubości min. 100mm. Izolacje przeciwwilgociowe i termiczne naleŝy wykonać zgodnie z opisem architektonicznym.

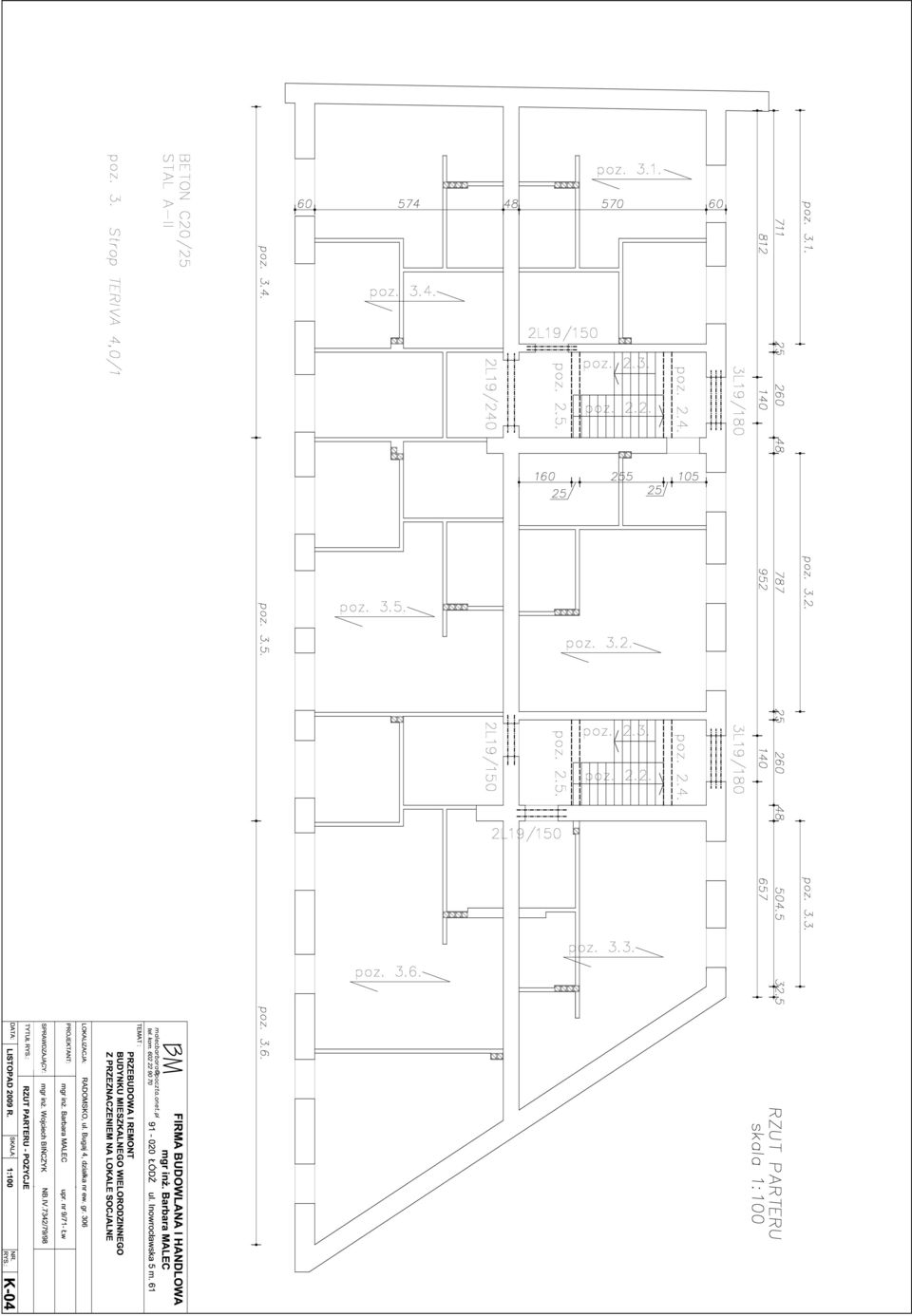

3 5. Stropy Nad parterem zaprojektowano strop gęstoŝebrowy TERIVA 4,0/1 Stropy TERIVA 4,0/1 są przeznaczone do stosowania w obiektach budowlanych, w których obciąŝenie charakterystyczne równomiernie rozłoŝone ponad cięŝar własny konstrukcji stropu nie przekracza 4,0 kn/m 2. ObciąŜenia stropu nad parterem : Rodzaj obciąŝenia Wartość Ob. charakter. [kn/m 2 ] współ. obc. Ob. obliczeniowe [kn/m 2 ] tynk cement - wap [kn/m 2 ] styropian 5 cm 0.02 [kn/m 2 ] posadzka cementowa 4 cm 0.84 [kn/m 2 ] płytki ceramiczne 0.44 [kn/m 2 ] obciąŝenie zmienne 1.50 [kn/m 2 ] q k 1= q d 1=4.08 rozpiętość modularna stropu TERIVA 4,0/1 do 6,00 m rozstaw osiowy belek 600 mm; wysokość konstrukcyjna stropu 240 mm; grubość nadbetonu 30 mm; zuŝycie pustaków 6,7 szt./m 2 stropu; zuŝycie belek 1,67 m/m 2 stropu; masa 1 m 2 stropu 268 kg; izolacyjność akustyczna strop powinien spełniać wymagania określone w normie PN-B :1999; w budownictwie mieszkaniowym na stropach naleŝy stosować: o o przy standardzie akustycznym podstawowym - podłogi pływające klasy PPn-23 według Instrukcji ITB Nr 369/2002, przy standardzie akustycznym obniŝonym - podłogi dowolne. W budownictwie ogólnym doboru podłóg naleŝy dokonywać na podstawie "Katalogu rozwiązań podłóg dla budownictwa mieszkaniowego i ogólnego". klasa odporności ogniowej stropów TERIVA 4,0/1 wynosi REI 60, przy otynkowaniu dolnej powierzchni tynkiem cementowo-wapiennym grubości 15

4 mm; odporność ogniowa stropów moŝe być zwiększona przez zastosowanie innego wykończenia dolnej powierzchni lub specjalnych zabezpieczeń; opór cieplny stropów TERIVA 4,0/1, bez warstw wykończeniowych, wynosi 0,37 m 2 K/W. Zbrojenie stropów TERIVA tj. zbrojenie belek kratownicowych oraz dodatkowe zbrojenie na ścinanie układane na budowie wyznaczono według PN-B-03264:2002, przy załoŝeniu schematu belki wolnopodpartej. Długość oparcia belek na podporze stałej (ścianie, podciągu) nie moŝe być mniejsza niŝ 80 mm. Zgodnie z normą PN-B-03264:2002, p kaŝdy strop gęstoŝebrowy na podporze powinien mieć zbrojenie górne o polu przekroju nie mniejszym niŝ 0,2 pola przekroju zbrojenia dolnego w przęśle, zdolne do przeniesienia siły rozciągającej nie mniejszej niŝ 40 kn/m szerokości stropu. Zaleca się stosowanie zbrojenia podporowego z prętów ze stali klasy A-III N w postaci siatek zgrzewanych płaskich według rysunku. Siatki płaskie układa się wzdłuŝ wszystkich podpór stałych stropu, na których opierają się belki. Na podporach środkowych układane są siatki P-1, a na podporach skrajnych - siatki P-2. Siatki zaginane układa się we wszystkich Ŝebrach stropowych; na podporach środkowych - siatki zaginane Z-1, a na podporach skrajnych - siatki zaginane Z-2. Przy układaniu belek stropowych na budowie naleŝy stosować podpory montaŝowe rozmieszczone w rozstawie nie większym niŝ 2,0 m, tzn.: przy rozpiętości modularnej stropu l <= 4,0 m - 1podpora, przy rozpiętości modularnej stropu 4,0 m < l <= 6,0 m - 2 podpory, przy rozpiętości modularnej stropu 6,0 m < l <= 8,0 m - 3 podpory, przy rozpiętości modularnej stropu l > 8,0 m - 4 podpory. Podczas układania belek podpory montaŝowe naleŝy ustawić w sposób umoŝliwiający uzyskanie strzałki odwrotnej o wartości 15 mm. W stropach o rozpiętości powyŝej 4,0 m naleŝy stosować Ŝebra rozdzielcze. JeŜeli rozpiętość stropu jest mniejsza niŝ 6,0 m stosuje się co najmniej jedno Ŝebro rozdzielcze zaprojektowane w pobliŝu środka rozpiętości stropu. Przy rozpiętości

5 stropu większej niŝ 6,0 m stosuje się co najmniej dwa Ŝebra rozdzielcze, przy czym odległość między podporami stałymi i Ŝebrami oraz między Ŝebrami powinna wynosić około 1/3 rozpiętości stropu. Szerokość Ŝebra rozdzielczego powinna wynosić mm, a wysokość powinna być równa wysokości stropu. Zbrojenie Ŝebra rozdzielczego powinny stanowić dwa pręty (jeden górą, jeden dołem) o średnicy nie mniejszej niŝ ø12, połączone strzemionami ø4,5, rozstawionymi co 0,6 m. Pręty zbrojenia Ŝeber rozdzielczych powinny być zakotwione w wieńcach lub podciągach prostopadłych do tych Ŝeber, na długości minimum 0,5 m. śebra pomiędzy pustakami oraz płytę nad pustakami grubości 30 mm w stropach TERIVA 4,0/1 naleŝy wykonać z betonu klasy nie niŝszej niŝ B20, odpowiadającemu wymaganiom PN-88/B lub C16/20, odpowiadającemu wymaganiom PN-EN 206-1:2003. Uziarnienie kruszywa powinno być nie większe niŝ 10 mm. Do betonowania stropu moŝna przystąpić po ułoŝeniu belek (na podporach stałych i montaŝowych) oraz pustaków, a takŝe po zmontowaniu zbrojenia wieńców, Ŝeber i ułoŝeniu zbrojenia podporowego oraz sprawdzeniu poprawności wykonania wszystkich czynności. Bezpośrednio przed betonowaniem ze stropu naleŝy usunąć wszelkie zanieczyszczenia, a wszystkie elementy (pustaki i belki) polać wodą. Betonowanie stropu naleŝy wykonywać posuwając się stopniowo w kierunku prostopadłym do belek. JeŜeli beton podawany jest przy pomocy pompy, to naleŝy rozprowadzać go równomiernie po powierzchni stropu, nie dopuszczając do jego miejscowego gromadzenia. JeŜeli beton podawany jest na strop w sposób obciąŝający konstrukcję, to poziomy transport betonu po stropie moŝe odbywać się taczkami o pojemności najwyŝej 0,075 m 3 systemem wahadłowym, po sztywnych pomostach ułoŝonych prostopadle do belek stropowych. Pomosty powinny być wykonane z desek grubości co najmniej 38 mm i szerokości minimum 200 mm. Pomosty na krawędziach bocznych powinny być obite listwami zabezpieczającymi przed stoczeniem się taczek z pomostu. W czasie betonowania naleŝy zwracać szczególną uwagę na dokładne wypełnienie mieszanką betonową wszystkich przestrzeni pomiędzy pustakami, czołami belek ułoŝonych w jednej linii, w wieńcach i Ŝebrach rozdzielczych, prawidłowe zagęszczenie betonu i naleŝytą jego pielęgnację, zwłaszcza w okresie podwyŝszonej lub obniŝonej temperatury powietrza.

6 W trakcie betonowania naleŝy pobierać próbki betonu i kontrolować jego jakość zgodnie z PN-88/B lub PN-EN 206-1: Schody Ŝelbetowe Zaprojektowano schody Ŝelbetowe dwubiegowe z płytą grubości 12 cm oparte na belkach spocznikowych Ŝelbetowych o wymiarach 25 x 35 cm 7. Ściany konstrukcyjne Ściany konstrukcyjne wewnętrzne budynku są jednowarstwowe, murowane z cegły kratówki K-2 o grubości 25 cm na zaprawie cementowo-wapiennej marki 3MPa. 8. Wieńce Ŝelbetowe Na obrzeŝach stropów, na ścianach konstrukcyjnych i ścianach równoległych do belek naleŝy wykonać w poziome stropu wieńce Ŝelbetowe o wysokości nie mniejszej niŝ wysokość konstrukcyjna stropu i szerokości co najmniej 100 mm. Zbrojenie wieńców powinno składać się co najmniej z trzech prętów, zaleca się stosowanie czterech prętów o średnicy 10 mm ze stali klasy A-III Strzemiona o średnicy 4,5 mm powinny być rozmieszczone co 250 mm. Zbrojenie wieńców zaleca się projektować tak, aby górne podłuŝne pręty wieńca znajdowały się około 30 mm poniŝej górnej powierzchni stropu. UmoŜliwi to ułoŝenie zbrojenia podporowego i właściwe jego otulenie betonem. Na ścianach wykonanych z materiałów o małej wytrzymałości (np. beton komórkowy, cegła dziurawka) zaleca się wykonywanie wieńców opuszczonych. Dolna powierzchnia wieńca opuszczonego powinna znajdować się mm poniŝej dolnej powierzchni stropu. Korzystne jest równieŝ opieranie belek stropowych na ścianach nośnych za pośrednictwem Ŝelbetonowych elementów prefabrykowanych tzw. kształtek wieńcowych, które na ścianach skrajnych stanowią jednocześnie szalunek tracony wieńców stropowych. Wieńce naleŝy betonować równocześnie z betonowaniem stropu, zwracając szczególną uwagę na staranne wypełnienie mieszanką betonową wszystkich przestrzeni, w tym miejsc pod belkami w wieńcach opuszczonych

7 9. NadproŜa NadproŜa w ścianach konstrukcyjnych zewnętrznych i wewnętrznych zaprojektowano z prefabrykowanych belek L Kominy Projektowane kominy wentylacyjne i spalinowe wykonać z pustaków ceramicznych wentylacyjnych, obmurowanych ponad dachem cegłą ceramiczną pełną grubości 6,5cm i otynkowanych. Wykonać czapki kominiarskie. 11. Więźba dachowa Konstrukcja dachu pozostaje istniejąca, przewiduje się jedynie wzmocnienie części elementów ok.. 40 % Elementy więźby dachowej zabezpieczyć środkiem impregnującym FOBOS, SOLTOX lub innym posiadającym atest ITB i - dopuszczonym do stosowania w pomieszczeniach zamkniętych przeznaczonych na stały pobyt ludzi. Stosować wg instrukcji producenta. 12. Zasady BHP Pracami montaŝowymi powinna kierować osoba do tego uprawniona. Ekipa montaŝowa musi być wyposaŝona w odpowiedni sprzęt, narzędzia i środki bezpieczeństwa. Teren prac montaŝowych powinien być oznaczony, ogrodzony i zabezpieczony przed dostępem osób niepowołanych. Roboty budowlanomontaŝowe naleŝy wykonać zgodnie z Warunkami-technicznymi wykonania i odbioru robót" i sztuką budowlaną. Opracowali :
