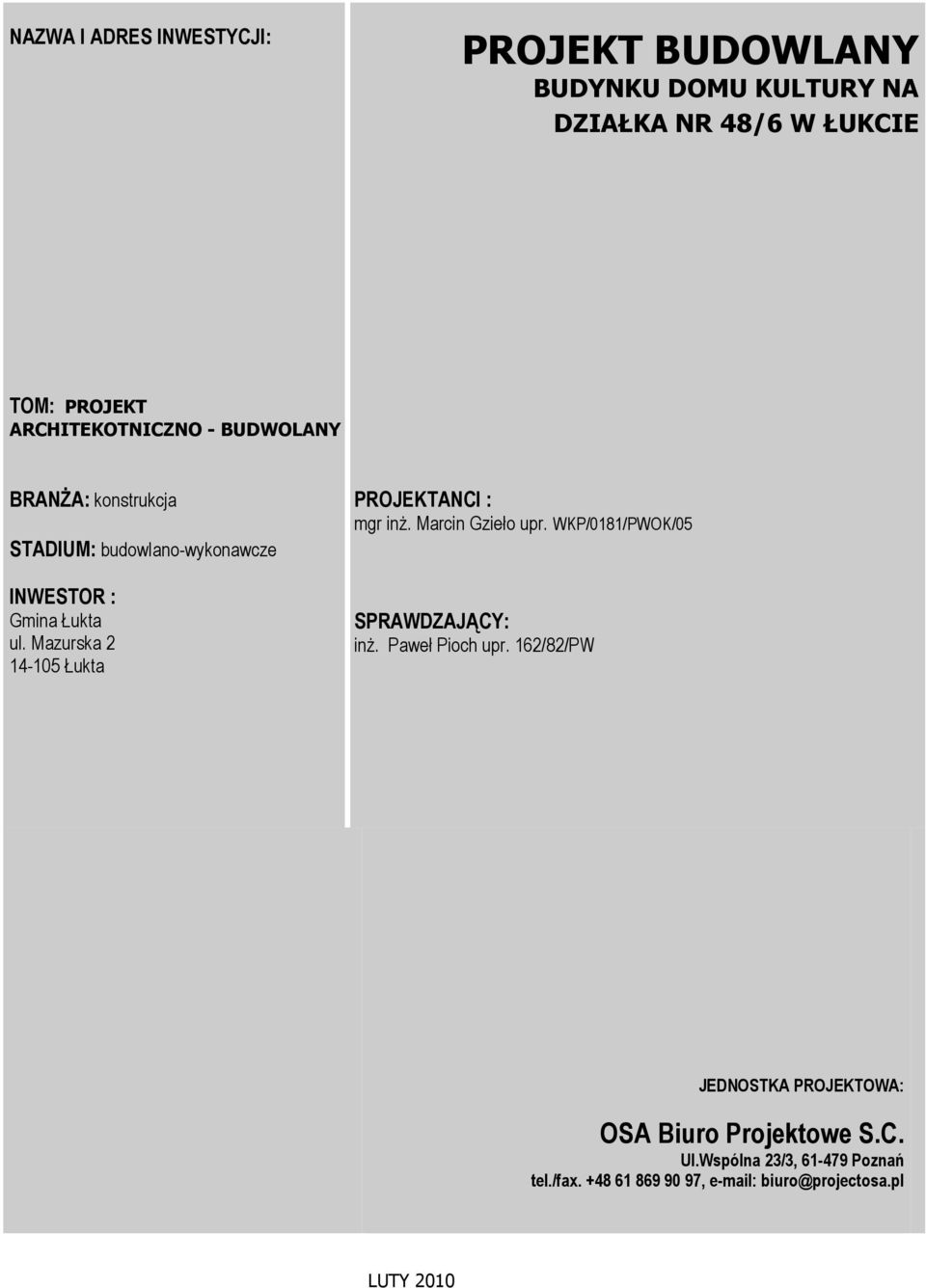

1 NAZWA I ADRES INWESTYCJI: PROJEKT BUDOWLANY BUDYNKU DOMU KULTURY NA DZIAŁKA NR 48/6 W ŁUKCIE TOM: PROJEKT ARCHITEKOTNICZNO - BUDWOLANY BRANśA: konstrukcja STADIUM: budowlano-wykonawcze INWESTOR : Gmina Łukta ul. Mazurska Łukta PROJEKTANCI : mgr inŝ. Marcin Gzieło upr. WKP/0181/PWOK/05 SPRAWDZAJĄCY: inŝ. Paweł Pioch upr. 162/82/PW JEDNOSTKA PROJEKTOWA: OSA Biuro Projektowe S.C. Ul.Wspólna 23/3, Poznań tel./fax , biuro@projectosa.pl LUTY 2010

2 PROJEKT BUDOWLANY BUDYNKU DOMU KULTURY NA DZIAŁKA NR 48/6 W ŁUKCIE Oświadczenie członków zespołu projektowego Na podstawie art. 20, ust. 4, ustawy z dnia 7 lipca 1994 roku Prawo budowlane (tekst jednolity: Dz. U. z 2003 r, Nr 207, poz. 2016, z późniejszymi zmianami) projektanci dla projektu Domu Kultury w Łukcie, wymienieni i podpisani poniŝej oświadczają, Ŝe projekt budowlany dla wymienionej inwestycji został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, co wymienieni poniŝej potwierdzają własnoręcznymi podpisami IMIĘ I NAZWISKO mgr inŝ. Marcin Gzieło FUNKCJA ORAZ NR UPRAWNIEŃ Projektant konstrukcji upr. WKP/0181/PWOK/05 PODPIS inŝ. Paweł Pioch Sprawdzający konstrukcji upr. 162/82/PW 2

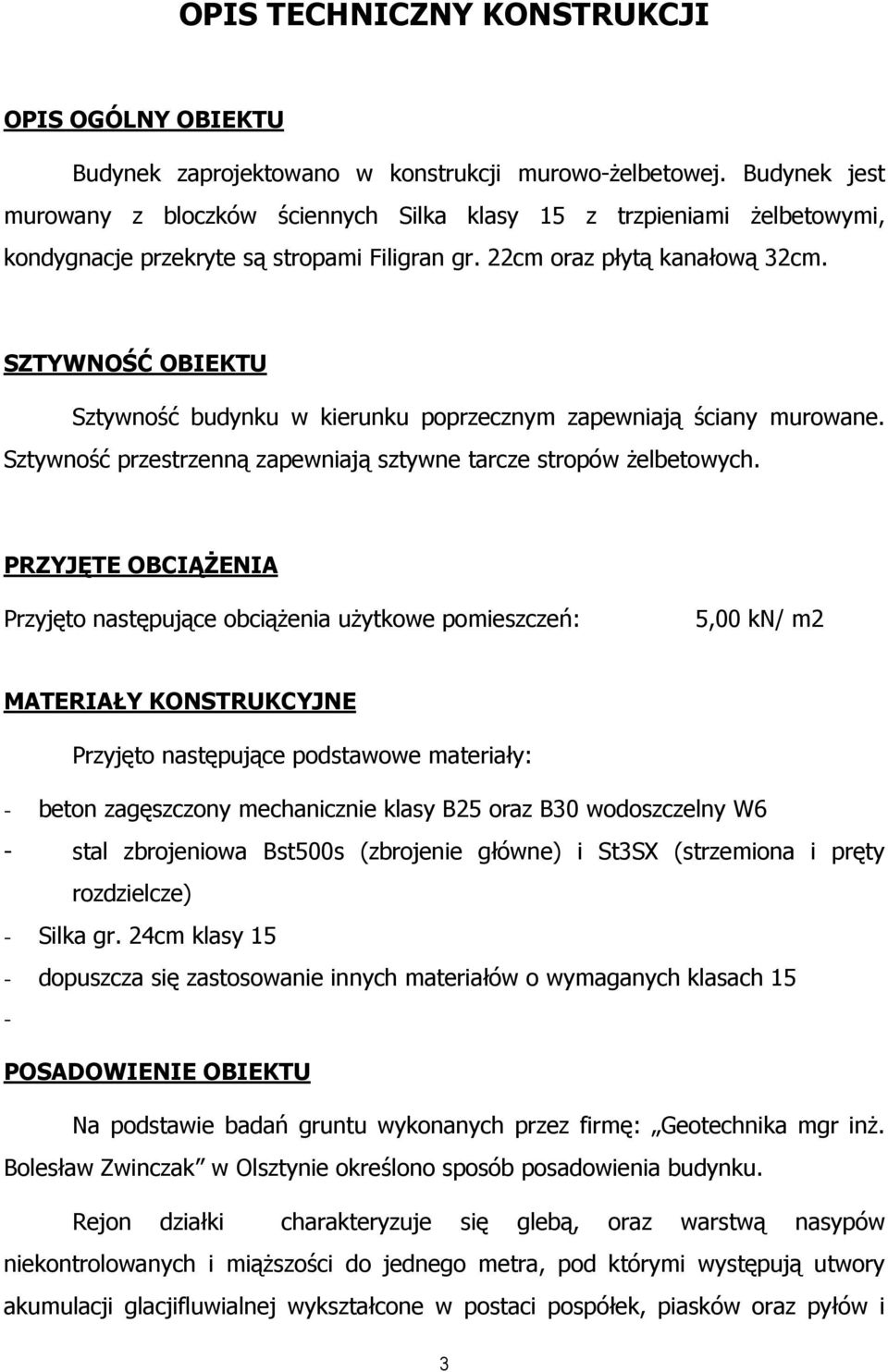

3 OPIS TECHNICZNY KONSTRUKCJI OPIS OGÓLNY OBIEKTU Budynek zaprojektowano w konstrukcji murowo-ŝelbetowej. Budynek jest murowany z bloczków ściennych Silka klasy 15 z trzpieniami Ŝelbetowymi, kondygnacje przekryte są stropami Filigran gr. 22cm oraz płytą kanałową 32cm. SZTYWNOŚĆ OBIEKTU Sztywność budynku w kierunku poprzecznym zapewniają ściany murowane. Sztywność przestrzenną zapewniają sztywne tarcze stropów Ŝelbetowych. PRZYJĘTE OBCIĄśENIA Przyjęto następujące obciąŝenia uŝytkowe pomieszczeń: 5,00 kn/ m2 MATERIAŁY KONSTRUKCYJNE Przyjęto następujące podstawowe materiały: - beton zagęszczony mechanicznie klasy B25 oraz B30 wodoszczelny W6 - stal zbrojeniowa Bst500s (zbrojenie główne) i St3SX (strzemiona i pręty rozdzielcze) - Silka gr. 24cm klasy 15 - dopuszcza się zastosowanie innych materiałów o wymaganych klasach 15 - POSADOWIENIE OBIEKTU Na podstawie badań gruntu wykonanych przez firmę: Geotechnika mgr inŝ. Bolesław Zwinczak w Olsztynie określono sposób posadowienia budynku. Rejon działki charakteryzuje się glebą, oraz warstwą nasypów niekontrolowanych i miąŝszości do jednego metra, pod którymi występują utwory akumulacji glacjifluwialnej wykształcone w postaci pospółek, piasków oraz pyłów i 3

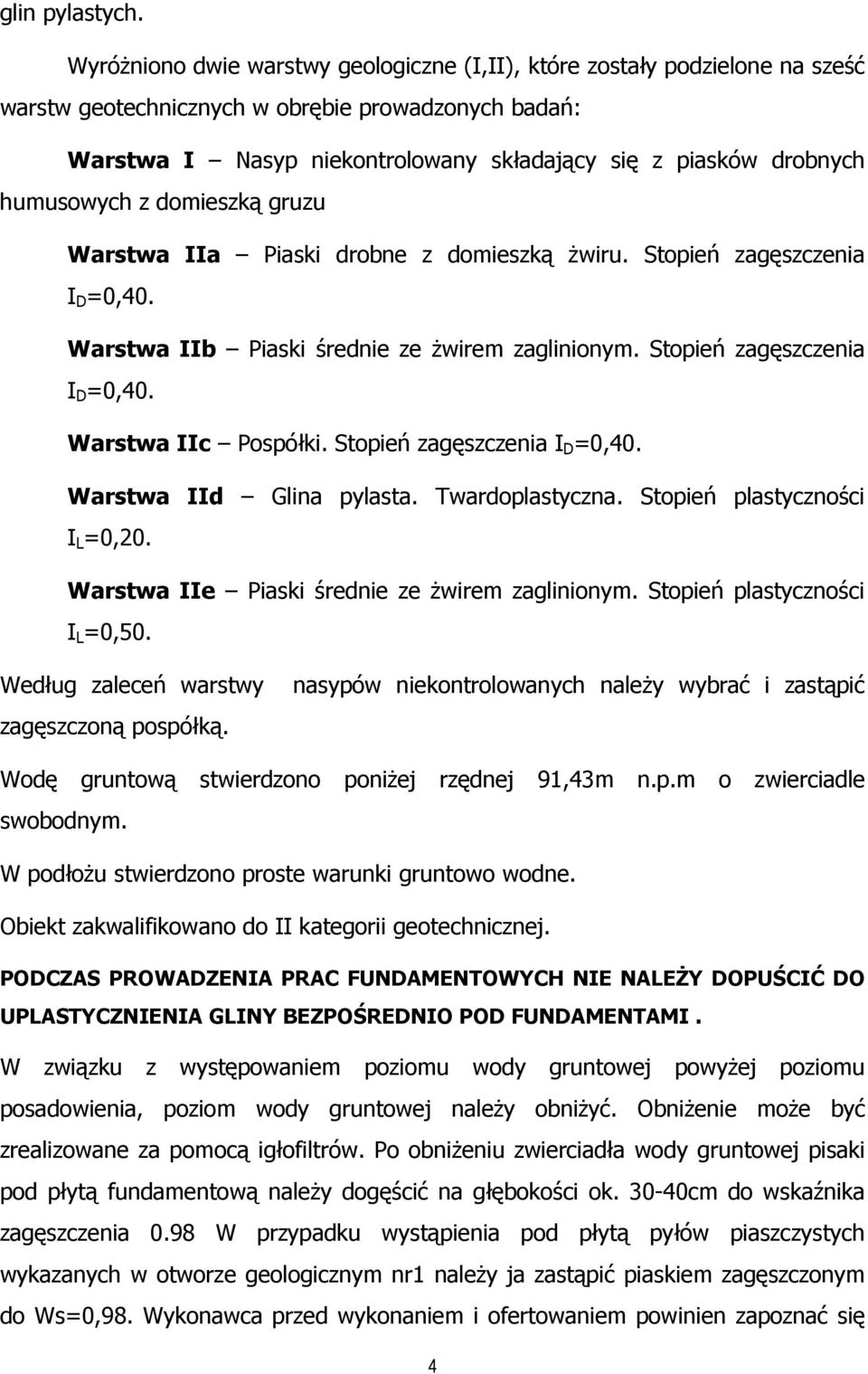

4 glin pylastych. WyróŜniono dwie warstwy geologiczne (I,II), które zostały podzielone na sześć warstw geotechnicznych w obrębie prowadzonych badań: Warstwa I Nasyp niekontrolowany składający się z piasków drobnych humusowych z domieszką gruzu Warstwa IIa Piaski drobne z domieszką Ŝwiru. Stopień zagęszczenia I D =0,40. Warstwa IIb Piaski średnie ze Ŝwirem zaglinionym. Stopień zagęszczenia I D =0,40. Warstwa IIc Pospółki. Stopień zagęszczenia I D =0,40. Warstwa IId Glina pylasta. Twardoplastyczna. Stopień plastyczności I L =0,20. Warstwa IIe Piaski średnie ze Ŝwirem zaglinionym. Stopień plastyczności I L =0,50. Według zaleceń warstwy zagęszczoną pospółką. nasypów niekontrolowanych naleŝy wybrać i zastąpić Wodę gruntową stwierdzono poniŝej rzędnej 91,43m n.p.m o zwierciadle swobodnym. W podłoŝu stwierdzono proste warunki gruntowo wodne. Obiekt zakwalifikowano do II kategorii geotechnicznej. PODCZAS PROWADZENIA PRAC FUNDAMENTOWYCH NIE NALEśY DOPUŚCIĆ DO UPLASTYCZNIENIA GLINY BEZPOŚREDNIO POD FUNDAMENTAMI. W związku z występowaniem poziomu wody gruntowej powyŝej poziomu posadowienia, poziom wody gruntowej naleŝy obniŝyć. ObniŜenie moŝe być zrealizowane za pomocą igłofiltrów. Po obniŝeniu zwierciadła wody gruntowej pisaki pod płytą fundamentową naleŝy dogęścić na głębokości ok cm do wskaźnika zagęszczenia 0.98 W przypadku wystąpienia pod płytą pyłów piaszczystych wykazanych w otworze geologicznym nr1 naleŝy ja zastąpić piaskiem zagęszczonym do Ws=0,98. Wykonawca przed wykonaniem i ofertowaniem powinien zapoznać się 4

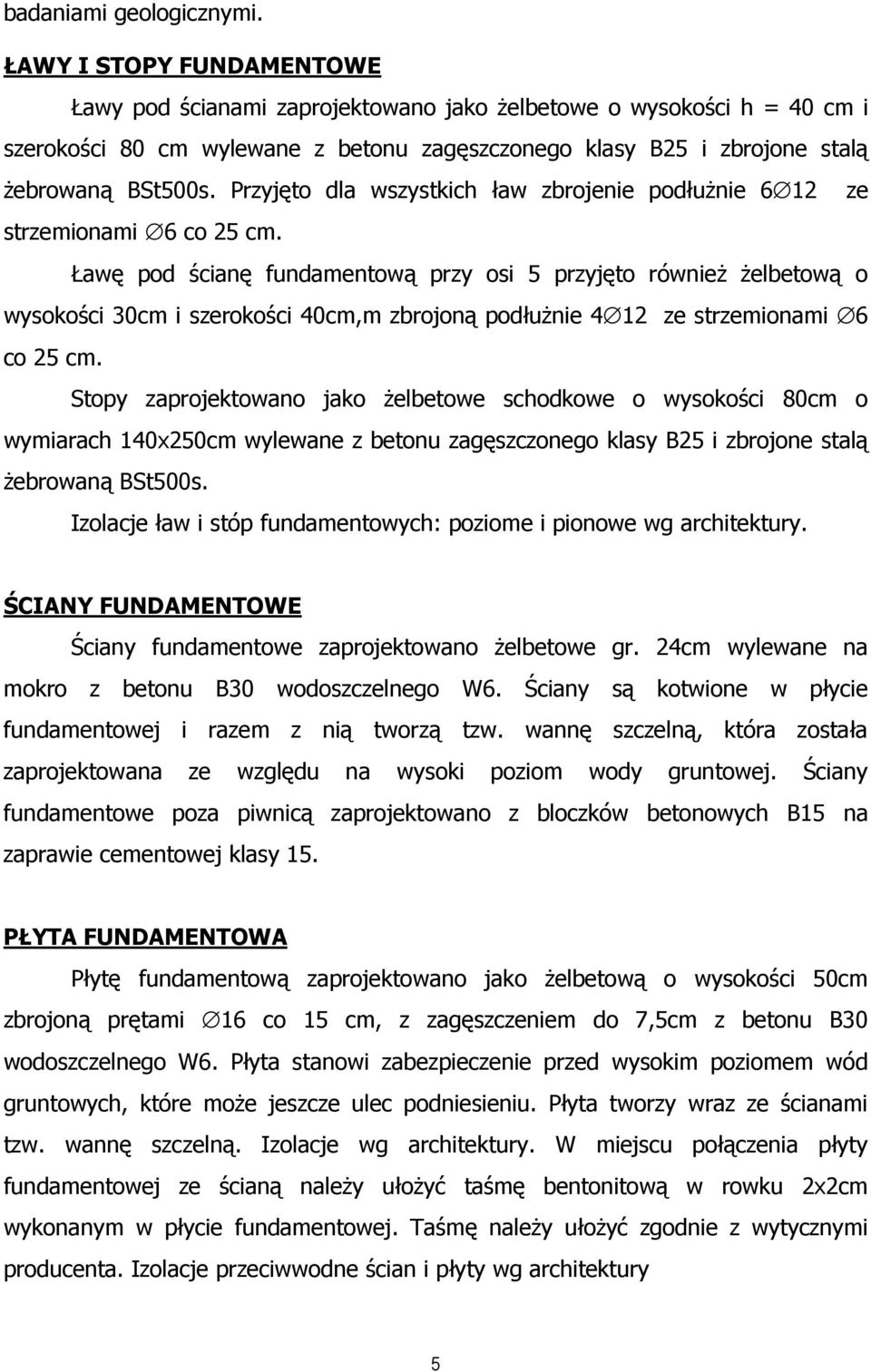

5 badaniami geologicznymi. ŁAWY I STOPY FUNDAMENTOWE Ławy pod ścianami zaprojektowano jako Ŝelbetowe o wysokości h = 40 cm i szerokości 80 cm wylewane z betonu zagęszczonego klasy B25 i zbrojone stalą Ŝebrowaną BSt500s. Przyjęto dla wszystkich ław zbrojenie podłuŝnie 6 12 ze strzemionami 6 co 25 cm. Ławę pod ścianę fundamentową przy osi 5 przyjęto równieŝ Ŝelbetową o wysokości 30cm i szerokości 40cm,m zbrojoną podłuŝnie 4 12 ze strzemionami 6 co 25 cm. Stopy zaprojektowano jako Ŝelbetowe schodkowe o wysokości 80cm o wymiarach 140x250cm wylewane z betonu zagęszczonego klasy B25 i zbrojone stalą Ŝebrowaną BSt500s. Izolacje ław i stóp fundamentowych: poziome i pionowe wg architektury. ŚCIANY FUNDAMENTOWE Ściany fundamentowe zaprojektowano Ŝelbetowe gr. 24cm wylewane na mokro z betonu B30 wodoszczelnego W6. Ściany są kotwione w płycie fundamentowej i razem z nią tworzą tzw. wannę szczelną, która została zaprojektowana ze względu na wysoki poziom wody gruntowej. Ściany fundamentowe poza piwnicą zaprojektowano z bloczków betonowych B15 na zaprawie cementowej klasy 15. PŁYTA FUNDAMENTOWA Płytę fundamentową zaprojektowano jako Ŝelbetową o wysokości 50cm zbrojoną prętami 16 co 15 cm, z zagęszczeniem do 7,5cm z betonu B30 wodoszczelnego W6. Płyta stanowi zabezpieczenie przed wysokim poziomem wód gruntowych, które moŝe jeszcze ulec podniesieniu. Płyta tworzy wraz ze ścianami tzw. wannę szczelną. Izolacje wg architektury. W miejscu połączenia płyty fundamentowej ze ścianą naleŝy ułoŝyć taśmę bentonitową w rowku 2x2cm wykonanym w płycie fundamentowej. Taśmę naleŝy ułoŝyć zgodnie z wytycznymi producenta. Izolacje przeciwwodne ścian i płyty wg architektury 5

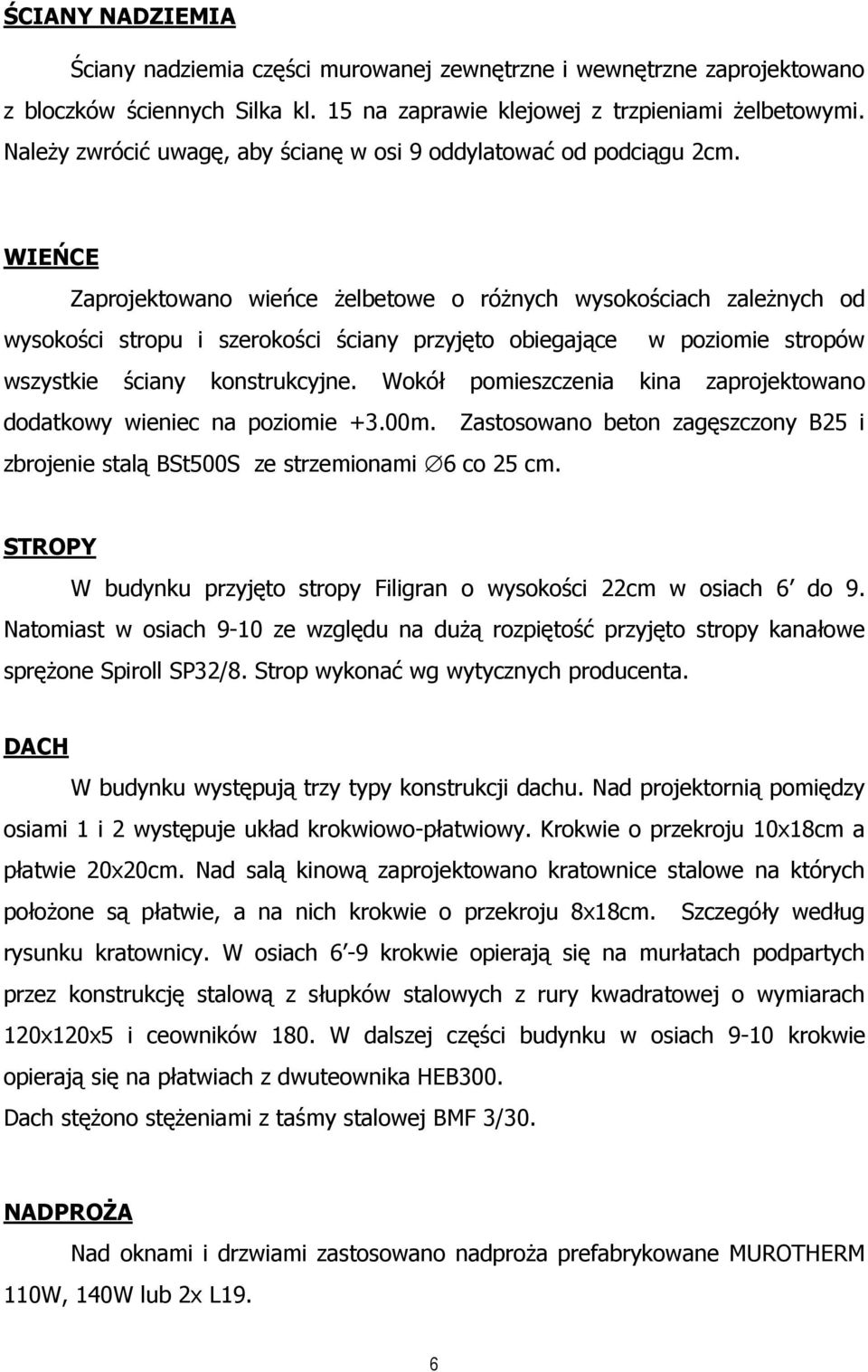

6 ŚCIANY NADZIEMIA Ściany nadziemia części murowanej zewnętrzne i wewnętrzne zaprojektowano z bloczków ściennych Silka kl. 15 na zaprawie klejowej z trzpieniami Ŝelbetowymi. NaleŜy zwrócić uwagę, aby ścianę w osi 9 oddylatować od podciągu 2cm. WIEŃCE Zaprojektowano wieńce Ŝelbetowe o róŝnych wysokościach zaleŝnych od wysokości stropu i szerokości ściany przyjęto obiegające w poziomie stropów wszystkie ściany konstrukcyjne. Wokół pomieszczenia kina zaprojektowano dodatkowy wieniec na poziomie +3.00m. Zastosowano beton zagęszczony B25 i zbrojenie stalą BSt500S ze strzemionami 6 co 25 cm. STROPY W budynku przyjęto stropy Filigran o wysokości 22cm w osiach 6 do 9. Natomiast w osiach 9-10 ze względu na duŝą rozpiętość przyjęto stropy kanałowe spręŝone Spiroll SP32/8. Strop wykonać wg wytycznych producenta. DACH W budynku występują trzy typy konstrukcji dachu. Nad projektornią pomiędzy osiami 1 i 2 występuje układ krokwiowo-płatwiowy. Krokwie o przekroju 10x18cm a płatwie 20x20cm. Nad salą kinową zaprojektowano kratownice stalowe na których połoŝone są płatwie, a na nich krokwie o przekroju 8x18cm. Szczegóły według rysunku kratownicy. W osiach 6-9 krokwie opierają się na murłatach podpartych przez konstrukcję stalową z słupków stalowych z rury kwadratowej o wymiarach 120x120x5 i ceowników 180. W dalszej części budynku w osiach 9-10 krokwie opierają się na płatwiach z dwuteownika HEB300. Dach stęŝono stęŝeniami z taśmy stalowej BMF 3/30. NADPROśA Nad oknami i drzwiami zastosowano nadproŝa prefabrykowane MUROTHERM 110W, 140W lub 2x L19. 6

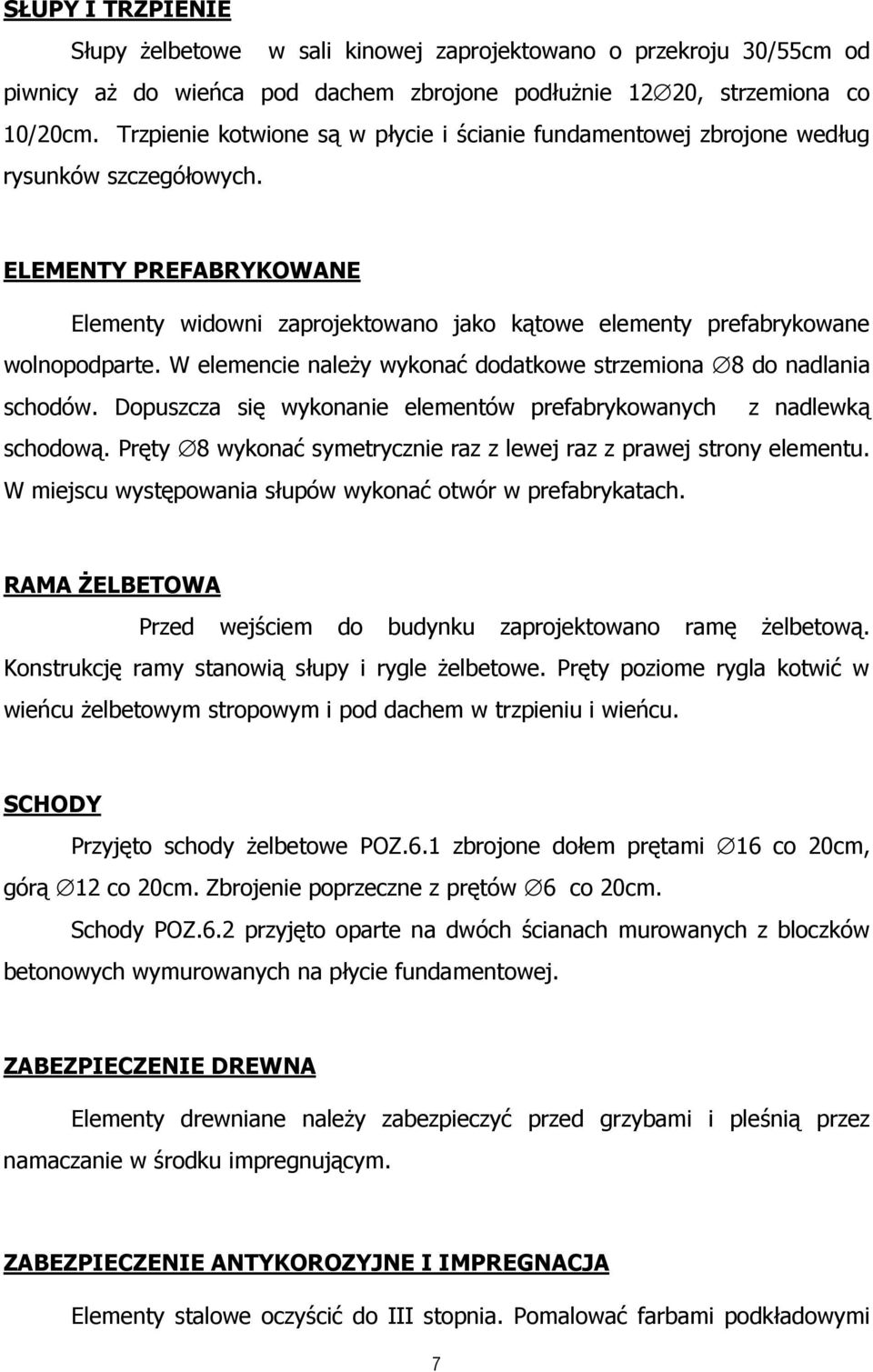

7 SŁUPY I TRZPIENIE Słupy Ŝelbetowe w sali kinowej zaprojektowano o przekroju 30/55cm od piwnicy aŝ do wieńca pod dachem zbrojone podłuŝnie 12 20, strzemiona co 10/20cm. Trzpienie kotwione są w płycie i ścianie fundamentowej zbrojone według rysunków szczegółowych. ELEMENTY PREFABRYKOWANE Elementy widowni zaprojektowano jako kątowe elementy prefabrykowane wolnopodparte. W elemencie naleŝy wykonać dodatkowe strzemiona 8 do nadlania schodów. Dopuszcza się wykonanie elementów prefabrykowanych z nadlewką schodową. Pręty 8 wykonać symetrycznie raz z lewej raz z prawej strony elementu. W miejscu występowania słupów wykonać otwór w prefabrykatach. RAMA śelbetowa Przed wejściem do budynku zaprojektowano ramę Ŝelbetową. Konstrukcję ramy stanowią słupy i rygle Ŝelbetowe. Pręty poziome rygla kotwić w wieńcu Ŝelbetowym stropowym i pod dachem w trzpieniu i wieńcu. SCHODY Przyjęto schody Ŝelbetowe POZ.6.1 zbrojone dołem prętami 16 co 20cm, górą 12 co 20cm. Zbrojenie poprzeczne z prętów 6 co 20cm. Schody POZ.6.2 przyjęto oparte na dwóch ścianach murowanych z bloczków betonowych wymurowanych na płycie fundamentowej. ZABEZPIECZENIE DREWNA Elementy drewniane naleŝy zabezpieczyć przed grzybami i pleśnią przez namaczanie w środku impregnującym. ZABEZPIECZENIE ANTYKOROZYJNE I IMPREGNACJA Elementy stalowe oczyścić do III stopnia. Pomalować farbami podkładowymi 7

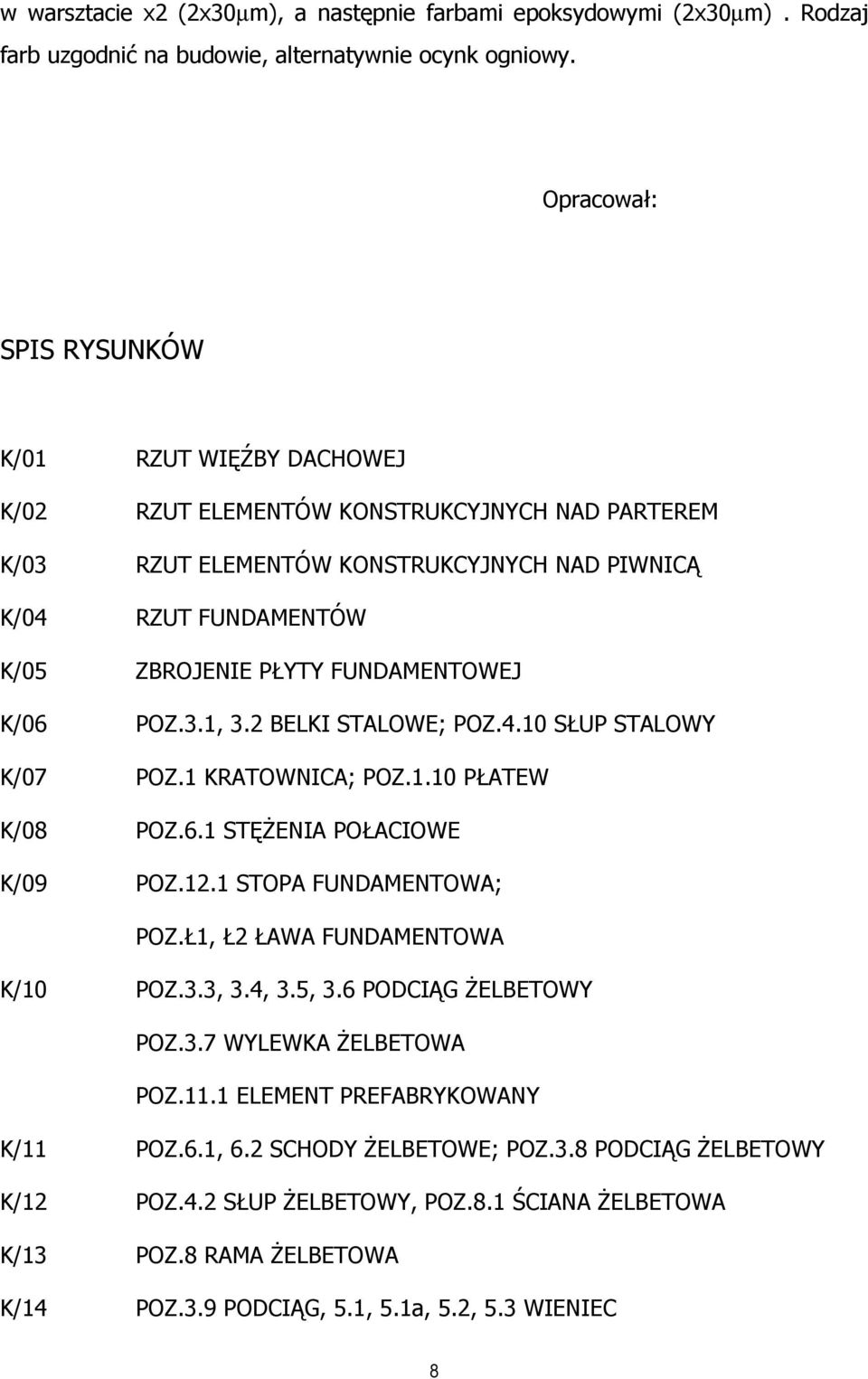

8 w warsztacie x2 (2x30µm), a następnie farbami epoksydowymi (2x30µm). Rodzaj farb uzgodnić na budowie, alternatywnie ocynk ogniowy. Opracował: SPIS RYSUNKÓW K/01 RZUT WIĘŹBY DACHOWEJ K/02 RZUT ELEMENTÓW KONSTRUKCYJNYCH NAD PARTEREM K/03 RZUT ELEMENTÓW KONSTRUKCYJNYCH NAD PIWNICĄ K/04 RZUT FUNDAMENTÓW K/05 ZBROJENIE PŁYTY FUNDAMENTOWEJ K/06 POZ.3.1, 3.2 BELKI STALOWE; POZ.4.10 SŁUP STALOWY K/07 POZ.1 KRATOWNICA; POZ.1.10 PŁATEW K/08 POZ.6.1 STĘśENIA POŁACIOWE K/09 POZ.12.1 STOPA FUNDAMENTOWA; POZ.Ł1, Ł2 ŁAWA FUNDAMENTOWA K/10 POZ.3.3, 3.4, 3.5, 3.6 PODCIĄG śelbetowy POZ.3.7 WYLEWKA śelbetowa POZ.11.1 ELEMENT PREFABRYKOWANY K/11 POZ.6.1, 6.2 SCHODY śelbetowe; POZ.3.8 PODCIĄG śelbetowy K/12 POZ.4.2 SŁUP śelbetowy, POZ.8.1 ŚCIANA śelbetowa K/13 POZ.8 RAMA śelbetowa K/14 POZ.3.9 PODCIĄG, 5.1, 5.1a, 5.2, 5.3 WIENIEC 8

9 K/15 POZ.4.1, 4.3, 4.4 TRZPIEŃ śelbetowy 9
