1 SPIS TREŚCI I. PROJEKT ZAGOSPODAROWANIA TERENU 1. Opis 2. Projekt zagospodarowania terenu 1 : 500 II. PROJEKT ARCHITEKTONICZNO BUDOWLANY 1. Oświadczenia projektantów 2 szt. 2. Kopie zaświadczeń o przynależności do izby 3 szt. 3. Opis techniczny 4. Obliczenia statyczne 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia III. CZĘŚĆ GRAFICZNA SPIS RYSUNKÓW : 1. Rzut fundamentów 1 : Rzut magazynu 1 : Rzut konstrukcji dachu 1 : Rzut pokrycia dachów 1 : Przekroje A - A, B - B 1 : Przekroje V1, V2 1 : Ścianki S1, S2, S3 1 : Elewacje 1 : Detal H1 1 : Detale konstrukcji dachu

Informacja dotycząca bezpieczeństwa i ochrony zdrowia III. CZĘŚĆ GRAFICZNA SPIS RYSUNKÓW : 1. Rzut fundamentów 1 : 100 2. Rzut magazynu 1 : 100 3.

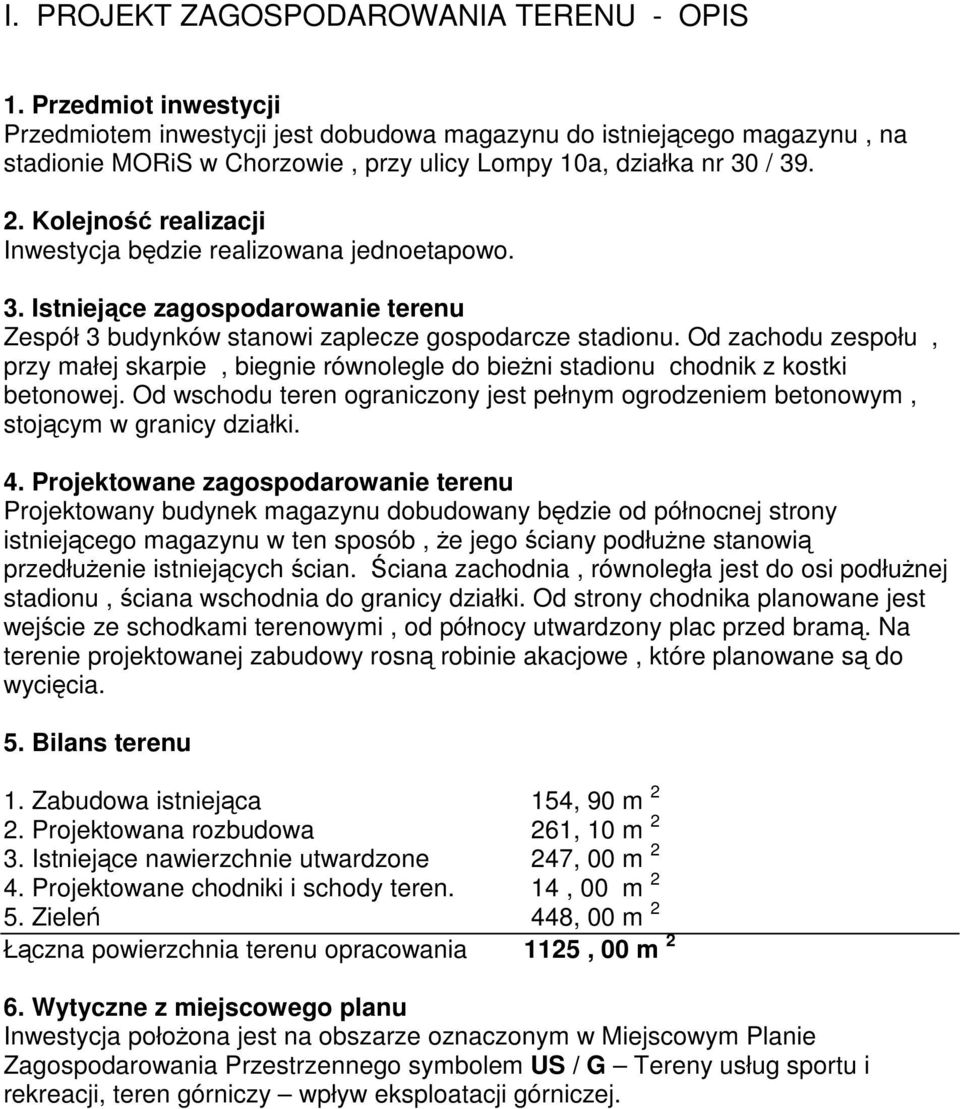

2 I. PROJEKT ZAGOSPODAROWANIA TERENU - OPIS 1. Przedmiot inwestycji Przedmiotem inwestycji jest dobudowa magazynu do istniejącego magazynu, na stadionie MORiS w Chorzowie, przy ulicy Lompy 10a, działka nr 30 / Kolejność realizacji Inwestycja będzie realizowana jednoetapowo. 3. Istniejące zagospodarowanie terenu Zespół 3 budynków stanowi zaplecze gospodarcze stadionu. Od zachodu zespołu, przy małej skarpie, biegnie równolegle do bieżni stadionu chodnik z kostki betonowej. Od wschodu teren ograniczony jest pełnym ogrodzeniem betonowym, stojącym w granicy działki. 4. Projektowane zagospodarowanie terenu Projektowany budynek magazynu dobudowany będzie od północnej strony istniejącego magazynu w ten sposób, że jego ściany podłużne stanowią przedłużenie istniejących ścian. Ściana zachodnia, równoległa jest do osi podłużnej stadionu, ściana wschodnia do granicy działki. Od strony chodnika planowane jest wejście ze schodkami terenowymi, od północy utwardzony plac przed bramą. Na terenie projektowanej zabudowy rosną robinie akacjowe, które planowane są do wycięcia. 5. Bilans terenu 1. Zabudowa istniejąca 154, 90 m 2 2. Projektowana rozbudowa 261, 10 m 2 3. Istniejące nawierzchnie utwardzone 247, 00 m 2 4. Projektowane chodniki i schody teren. 14, 00 m 2 5. Zieleń 448, 00 m 2 Łączna powierzchnia terenu opracowania 1125, 00 m 2 6. Wytyczne z miejscowego planu Inwestycja położona jest na obszarze oznaczonym w Miejscowym Planie Zagospodarowania Przestrzennego symbolem US / G Tereny usług sportu i rekreacji, teren górniczy wpływ eksploatacji górniczej.

Kolejność realizacji Inwestycja będzie realizowana jednoetapowo. 3. Istniejące zagospodarowanie terenu Zespół 3 budynków stanowi zaplecze gospodarcze stadionu.

3 II. PROJEKT ARCHITEKTONICZNO - BUDOWLANY - OPIS 1. Cel inwestycji Celem inwestycji jest powiększenie powierzchni magazynowej zaplecza stadionu poprzez dobudowę do istniejącego magazynu następnego segmentu. 2. Etapy realizacji Inwestycja będzie realizowana jednoetapowo. 3. Przeznaczenie i program użytkowy Magazyn przeznaczony jest do przechowywania wyposażenia lekkoatletycznego, piłkarskiego oraz sprzętu porządkowego. Budynek nie jest ogrzewany, lecz będzie w większej części posiadać, prócz przedsionka i magazynu nr 3, ocieplone ściany i dach, co pozwoli zachować magazynowany sprzęt w dobrym stanie. Budynek składa się z trzech pomieszczeń magazynowych, jednego z bezpośrednim dostępem do z zewnątrz oraz dwóch dostępnych z przedsionka. 4. Zestawienie powierzchni 1. Pow. zabudowy 261, 10 m 2 2. Pow. netto 234, 96 m 2 3. Pow. użytkowa 224, 54 m 2 4. Kubatura 995, 50 m 3 5. Rozwiązania architektoniczno budowlane Budynek parterowy, nie podpiwniczony, kryty dachem jednospadowym. Dobudowa stanowi kontynuację istniejącego magazynu. Ściana od strony stadionu leży na przedłużeniu istniejącej ściany, ma tę sama wysokość, jest tak samo licowana płytkami klinkierowymi ( ten sam układ, wymiar, kolor ). Ściana tylna, od strony wschodniej, biegnie równolegle do ogrodzenia i ma zmienną wysokość wynikającą ze zmiennej szerokości dachu. Część przylegająca do istniejącego budynku jest niższa i wykonana z blachy trapezowej, stanowiąc element dzielący główną elewację zespołu na dwie części. Kolorystyka elewacji : Ściana zachodnia - płytki klinkierowe Ściany pn. i wsch. - tynk akrylowy biały Okna - PCW, białe, Fragmenty ścian i drzwi z blachy T 18 RAL 8011 Wrota w ścianie pn. - RAL 7032

Etapy realizacji Inwestycja będzie realizowana jednoetapowo. 3.

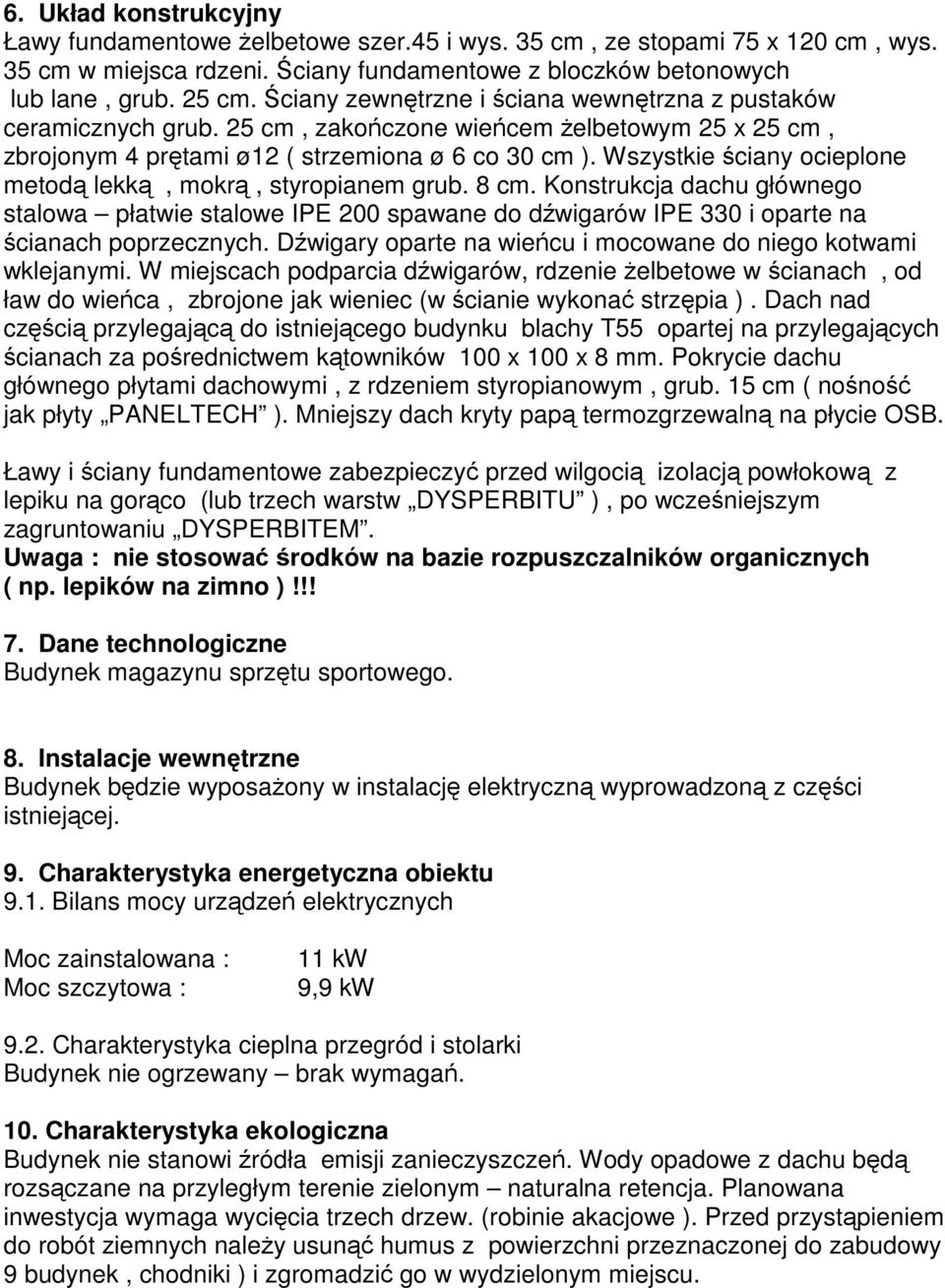

4 6. Układ konstrukcyjny Ławy fundamentowe żelbetowe szer.45 i wys. 35 cm, ze stopami 75 x 120 cm, wys. 35 cm w miejsca rdzeni. Ściany fundamentowe z bloczków betonowych lub lane, grub. 25 cm. Ściany zewnętrzne i ściana wewnętrzna z pustaków ceramicznych grub. 25 cm, zakończone wieńcem żelbetowym 25 x 25 cm, zbrojonym 4 prętami ø12 ( strzemiona ø 6 co 30 cm ). Wszystkie ściany ocieplone metodą lekką, mokrą, styropianem grub. 8 cm. Konstrukcja dachu głównego stalowa płatwie stalowe IPE 200 spawane do dźwigarów IPE 330 i oparte na ścianach poprzecznych. Dźwigary oparte na wieńcu i mocowane do niego kotwami wklejanymi. W miejscach podparcia dźwigarów, rdzenie żelbetowe w ścianach, od ław do wieńca, zbrojone jak wieniec (w ścianie wykonać strzępia ). Dach nad częścią przylegającą do istniejącego budynku blachy T55 opartej na przylegających ścianach za pośrednictwem kątowników 100 x 100 x 8 mm. Pokrycie dachu głównego płytami dachowymi, z rdzeniem styropianowym, grub. 15 cm ( nośność jak płyty PANELTECH ). Mniejszy dach kryty papą termozgrzewalną na płycie OSB. Ławy i ściany fundamentowe zabezpieczyć przed wilgocią izolacją powłokową z lepiku na gorąco (lub trzech warstw DYSPERBITU ), po wcześniejszym zagruntowaniu DYSPERBITEM. Uwaga : nie stosować środków na bazie rozpuszczalników organicznych ( np. lepików na zimno )!!! 7. Dane technologiczne Budynek magazynu sprzętu sportowego. 8. Instalacje wewnętrzne Budynek będzie wyposażony w instalację elektryczną wyprowadzoną z części istniejącej. 9. Charakterystyka energetyczna obiektu 9.1. Bilans mocy urządzeń elektrycznych Moc zainstalowana : Moc szczytowa : 11 kw 9,9 kw 9.2. Charakterystyka cieplna przegród i stolarki Budynek nie ogrzewany brak wymagań. 10. Charakterystyka ekologiczna Budynek nie stanowi źródła emisji zanieczyszczeń. Wody opadowe z dachu będą rozsączane na przyległym terenie zielonym naturalna retencja. Planowana inwestycja wymaga wycięcia trzech drzew. (robinie akacjowe ). Przed przystąpieniem do robót ziemnych należy usunąć humus z powierzchni przeznaczonej do zabudowy 9 budynek, chodniki ) i zgromadzić go w wydzielonym miejscu.

Wszystkie ściany ocieplone metodą lekką, mokrą, styropianem grub. 8 cm. Konstrukcja dachu głównego stalowa płatwie stalowe IPE 200 spawane do dźwigarów IPE 330 i oparte na ścianach poprzecznych.

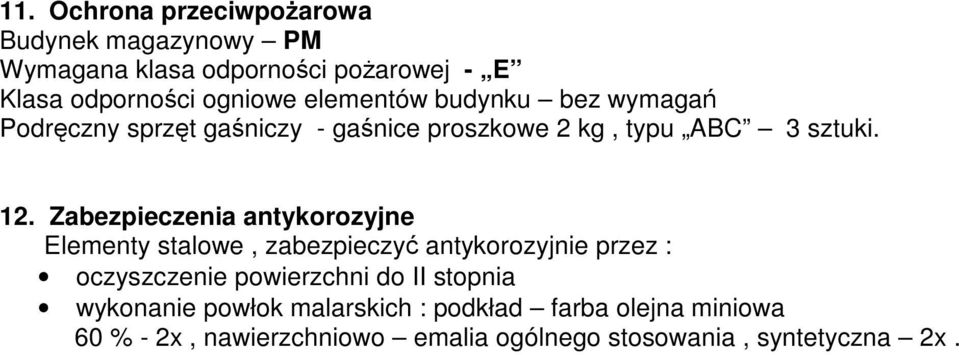

5 11. Ochrona przeciwpożarowa Budynek magazynowy PM Wymagana klasa odporności pożarowej - E Klasa odporności ogniowe elementów budynku bez wymagań Podręczny sprzęt gaśniczy - gaśnice proszkowe 2 kg, typu ABC 3 sztuki. 12. Zabezpieczenia antykorozyjne Elementy stalowe, zabezpieczyć antykorozyjnie przez : oczyszczenie powierzchni do II stopnia wykonanie powłok malarskich : podkład farba olejna miniowa 60 % - 2x, nawierzchniowo emalia ogólnego stosowania, syntetyczna 2x.

Zabezpieczenia antykorozyjne Elementy stalowe, zabezpieczyć antykorozyjnie przez : oczyszczenie powierzchni do II
