Instrukcja obs³ugi EB 8389 PL. Tłumaczenie oryginalnego dokumentu. Dostępna jest nowa wersja oryginalnego dokumentu.

Transkrypt

1 Ustawniki pozycyjne serii 373x Program EXPERTplus do diagnozowania zaworów Tłumaczenie oryginalnego dokumentu. Dostępna jest nowa wersja oryginalnego dokumentu. Rys. 1 Program EXPERTplus do diagnozowania zaworów z interfejsem TROVIS-VIEW3 firmy SAMSON Instrukcja obs³ugi EB 8389 PL Wersja oprogramowania 1.5x Wydanie: czerwiec 2010 (07/08)

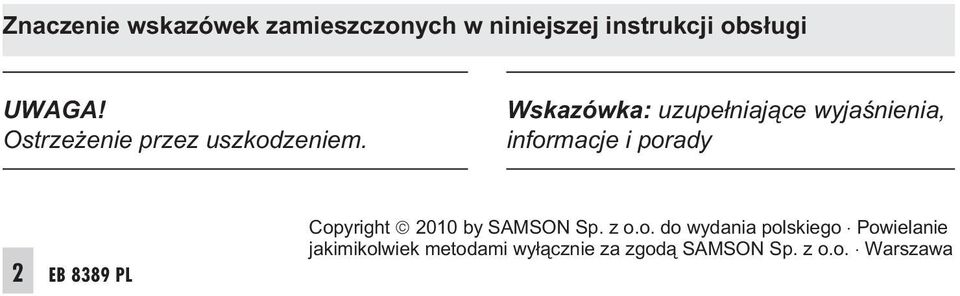

2 Znaczenie wskazówek zamieszczonych w niniejszej instrukcji obs³ugi UWAGA! Ostrze enie przez uszkodzeniem. Wskazówka: uzupe³niaj¹ce wyjaœnienia, informacje i porady 2 EB 8389 PL

3 Spis treœci Spis treœci Strona 1 Opis Uwagi ogólne Funkcje diagnostyczne Rodzaj zastosowania Analiza dyskretna zaworu zamknij/otwórz Warunki dla przeprowadzenia diagnozy Zakres funkcji Drukowanie protoko³ów diagnostycznych Eksport wartoœci pomiarowych Komunikaty stanu Zbiorczy komunikat stanu Klasyfikacja komunikatów stanu Protoko³owanie Kasowanie komunikatów stanu i danych diagnostycznych Funkcje obserwacyjne Zamknij/otwórz Rejestrator danych Ci¹g³y zapis danych Aktywowany zapis danych Wykres historyczny po³o enia zaworu x Analiza krótkookresowa Wykres historyczny odchy³ki regulacji e Analiza krótkoterminowa Wykres historyczny licznika cykli Analiza krótkoterminowa Wykres sygna³u nastawczego y - stan ustalony Analiza krótkoterminowa Wykres sygna³u nastawczego y - histereza (d5) Analiza krótkoterminowa Tendencje po³o enia krañcowego Funkcje testowe od d1 do d Sygna³ nastawczy y - stan ustalony (d1) Sygna³ nastawczy y - histereza (d2) Charakterystyka statyczna (d3) Test skoku czêœciowego PST (d4) OdpowiedŸ skokowa EB 8389 PL 3

4 Spis treœci 6 Test pe³nego skoku FST (d6) Funkcja wejœcia binarnego Parametry diagnostyczne zapisane w sposób zabezpieczony przed skutkami awarii zasilania Komunikaty b³êdów i sposób postêpowania w przypadku ich wyst¹pienia Wskazówka: Zamieszczone w instrukcji zrzuty ekranów pochodz¹ z programu TROVIS-VIEW. Mo liwy jest inny wygl¹d ekranu. 4 EB 8389 PL

5 Opis 1 Opis 1.1 Uwagi ogólne Niniejsza instrukcja obs³ugi EB 8389 PL jest rozszerzon¹ wersj¹ standardowych instrukcji obs³ugi ustawników pozycyjnych typu 3730 i 3731 z oprogramowaniem w wersji od EXPERTplus to program diagnostyczny zainstalowany w ustawniku pozycyjnym umo liwiaj¹cy prewencyjn¹, powi¹zan¹ ze stanem technicznym urz¹dzenia konserwacjê zaworów regulacyjnych z si³ownikami pneumatycznymi. Program EXPERTplus rejestruje nieprawid³owe stany zaworu regulacyjnego wystêpuj¹ce podczas procesu (praca w trybie automatycznym (AUTO)) i podaje wskazówki co do wymaganych prac konserwacyjnych. Ponadto umo liwia przeprowadzenie ró nych testów w trybie obs³ugi rêcznej (MAN), za pomoc¹ których mo na precyzyjne zlokalizowaæ miejsce wyst¹pienia zak³ócenia w pracy. Funkcje diagnostyczne programu EXPERT plus s¹ w ca³oœci zainstalowane w ustawniku pozycyjnym. Zbieranie danych diagnostycznych oraz ich analiza i zapisywanie w pamiêci realizowane s¹ w ustawniku pozycyjnym. Na podstawie analizy generowane s¹ odpowiednio sklasyfikowane komunikaty o stanie zaworu regulacyjnego. Obs³uga za pomoc¹ programów TROVIS-VIEW3/DD/DTM/EDD Program EXPERTplus umo liwia wygodn¹ prezentacjê danych i parametryzacjê za pomoc¹ programu TROVIS-VIEW3 firmy SAMSON lub programów DD/ DTM/EDD. Aby mo na by³o przeprowadziæ parametryzacjê, trzeba skopiowaæ dane do ustawnika pozycyjnego. Obs³uga w miejscu zamontowania urz¹dzenia W ustawniku pozycyjnym mo na skonfigurowaæ i uruchomiæ funkcjê test skoku czêœciowego. W przypadku parametrów, które mo na ustawiæ bezpoœrednio na urz¹dzeniu, trzeba oprócz nazwy parametru dodatkowo wprowadziæ odpowiedni kod. W celu umo liwienia parametryzacji konieczne jest odblokowanie ustawnika pozycyjnego przez wprowadzenie kodu 3, zob. standardowa instrukcja obs³ugi. Wskazówki: Sposób obs³ugi opisany w dalszych rozdzia³ach zak³ada korzystanie z programu TROVIS VIEW3. Przebieg instalacji i sposób obs³ugi programu TROVIS-VIEW3 opisano w instrukcjach standardowych (tabela 1). Ustawnik pozycyjny Standardowa instrukcja obs³ugi Typ EB Typ EB Typ EB Typ EB Typ EB Typ EB Tabela 1 Standardowe instrukcje obs³ugi EB 8389 PL 5

6 Opis 1.2 Funkcje diagnostyczne Generalnie rozró nia siê dwie g³ówne grupy funkcji diagnostycznych: funkcje obserwacyjne i testowe Zestawienie funkcji diagnostycznych i ich komunikaty o stanie zaworu regulacyjnego zawiera tabela 2. Funkcje obserwacyjne Funkcje obserwacyjne s¹ realizowane w trakcie trwania procesu i nie wp³ywaj¹ na przebieg regulacji. Funkcje testowe Funkcje testowe przeprowadzane s¹ w trybie obs³ugi rêcznej (MAN), poniewa podczas testu nie mo na uzyskaæ wartoœci zadanej. Wykonywany skok jest zadawany poprzez ustawienia procedury testowej, przy czym zawór regulacyjny pokonuje ca³y zakres nastawy zaworu. Wskazówka: je eli zasilanie elektryczne jest za s³abe lub je eli zadzia³a zawór elektromagnetyczny/uaktywniona jest funkcja wymuszonego odpowietrzania (wyposa enie dodatkowe), to wykonywany test zostaje zakoñczony, a ustawnik pozycyjny przyjmuje po³o enie bezpieczeñstwa. Funkcje obserwacyjne Zamknij/otwórz Rejestrator danych Wykres historyczny po³o enia zaworu x Wykres historyczny odchy³ki regulacji e Wykres historyczny licznika cykli Wykres sygna³u nastawczego y - stan ustalony Wykres sygna³u nastawczego y - histereza Tendencja po³o enia krañcowego Funkcje testowe Sygna³ nastawczy y - stan ustalony Sygna³ nastawczy y - histereza Charakterystyka statyczna Test skoku czêœciowego Test pe³nego skoku Analiza testu Czas uruchomienia, czas przestawienia, krañcowe po³o enie skoku Odpowiednio do wyboru zdarzenia uruchamiaj¹cego funkcjê Tendencja zakresu nastawy, zakres nastawy Ograniczenie zakresu nastawy, przeciek wewnêtrzny, mechaniczne po³¹czenia ustawnika pozycyjnego z zaworem regulacyjnym, wartoœæ maks. odchy³ki regulacji Przeciek zewnêtrzny, dynamiczny wspó³czynnik obci¹ enia Powietrze zasilaj¹ce, nieszczelnoœæ uk³adu pneumatycznego Tarcie, przeciek zewnêtrzny Tendencja po³o enia krañcowego, przesuniêcie punktu zerowego Analiza testu (na podstawie zakresu nastawy zaworu) Powietrze zasilaj¹ce, nieszczelnoœæ uk³adu pneumatycznego, sprê yny si³ownika Tarcie, przeciek zewnêtrzny Strefa martwa Przeregulowanie, strefa martwa, T63, T98, czas narastania, czas odpowiedzi Przeregulowanie, strefa martwa, T98, czas narastania, czas odpowiedzi Tabela 2 Funkcje diagnostyczne i analiza testów 6 EB 8389 PL

7 Opis 1.3 Rodzaj zastosowania Do dyspozycji s¹ rodzaje zastosowania: zawór regulacyjny i zawór zamknij/ otwórz. W obu przypadkach mo na wybraæ pracê w trybie automatycznym (AUTO) i rêcznym (MAN). W zale noœci od wybranego rodzaju zastosowania ustawnik pozycyjny wykazuje ró nice w funkcjach diagnostycznych (zob. tabela 3) i ró ne zachowanie podczas pracy w trybie automatycznym (AUTO) (zob. tabela 4). Ustawnik pozycyjny pierwsze uruchomienie Rodzaj zastosowania (kod 49 h0): [zawór regulacyjny], zawór zamknij/otwórz. Rodzaj zastosowania Zawór regulacyjny Zawór zamknij/otwórz tryb pracy AUTO MAN AUTO MAN Funkcje obserwacyjne Zamknij/otwórz Rejestrator danych Wykres historyczny po³o enia zaworu x Wykres historyczny odchy³ki regulacji e Wykres historyczny licznika cykli Wykres sygna³u nastawczego y - stan ustalony Wykres sygna³u nastawczego y - histereza Tendencja po³o enia krañcowego Funkcje testowe Sygna³ nastawczy y - stan ustalony Sygna³ nastawczy y - histereza Charakterystyka statyczna Test skoku czêœciowego Test pe³nego skoku Test jest przeprowadzany Testu nie mo na przeprowadziæ Test jest przeprowadzany, ale nie jest analizowany (nie jest generowany komunikat b³êdu) Tabela 3 Funkcje diagnostyczne EB 8389 PL 7

8 Opis Tryb pracy AUTO Praca w trybie MAN Zawór regulacyjny Ustawnik pozycyjny stale reaguje na zadan¹ wartoœæ zadan¹. Na wyœwietlaczu wyœwietlane jest (chwilowe) po³o enie zaworu w %. Zawór zamknij/otwórz Analiza dyskretna zadanej wartoœci zadanej. Na wyœwietlaczu wyœwietlane jest (chwilowe) po³o enie zaworu w%na przemian z komunikatem O/C (Open/Close = otwórz/zamknij) Ustawnik pozycyjny reaguje na wartoœæ zadan¹ wprowadzon¹ w nim bezpoœrednio lub na wartoœci zadane wprowadzane poprzez acykliczn¹ komunikacjê. Tabela 4 Zachowanie podczas pracy w trybie automatycznym (AUTO) i obs³ugi rêcznej (MAN) Analiza dyskretna zaworu zamknij/otwórz Wskazówka: w przypadku zaworu typu zamknij/otwórz zakres skoku jest okreœlony przez po³o- enie bezpieczeñstwa i zadany punkt pracy. Dziêki temu na potrzeby ustalenia zakresu roboczego i wartoœci zadanej nie s¹ analizowane ani nie mog¹ byæ zmieniane nastêpuj¹ce parametry: pocz¹tek zakresu skoku/k¹ta obrotu (kod 8) koniec zakresu skoku/k¹ta obrotu (kod 9) dolna wartoœæ ograniczenia skoku/k¹ta obrotu (kod 10) górna wartoœæ ograniczenia skoku/k¹ta obrotu (kod 11) pocz¹tek zakresu wartoœci zadanej (kod 12) koniec zakresu wartoœci zadanej (kod 13) W przypadku zaworów typu zamknij/ /otwórz wartoœæ zadana dla pracy w trybie automatycznym (AUTO) jest analizowana metod¹ dyskretn¹: Rys. 2 A Je eli w momencie rozpoczêcia pracy w trybie automatycznym wartoœæ zadana jest mniejsza wartoœci granicznej punktu pracy, to zawór przyjmuje po³o enie bezpieczeñstwa. Je eli wartoœæ zadana wzrasta i przekracza wartoœæ graniczn¹ punktu pracy, to zawór przyjmuje po³o enie odpowiednie dla punktu pracy. Gdy nastêpnie wartoœæ zadana spada poni ej wartoœci granicznej po³o enia bezpieczeñstwa, zawór powraca w po³o enie bezpieczeñstwa. Rys. 2 B Je eli w momencie rozpoczêcia pracy w trybie automatycznym wartoœæ zadana jest wiêksza od wartoœci granicznej punktu pracy, to zawór przyjmuje po³o enie odpowiednie dla punktu pracy. Gdy nastêpnie wartoœæ zadana spada poni ej wartoœci granicznej po³o enia bezpieczeñstwa, zawór powraca w po³o enie bezpieczeñstwa. Uruchomienie testu skoku czêœciowego (PST) 8 EB 8389 PL

9 Opis A B skok [%] 100 kod 49-h1 skok [%] 100 kod 49-h1 80 kod 49-h5 80 kod 49-h kod 49-h kod 49-h4 20 kod 49-h3 kod 49-h2 20 kod 49-h3 kod 49-h2 t <6s czas[s] t <6s czas[s] Uruchomienie testu skoku czêœciowego (PST) C skok [%] kod 49-h1 kod 49-h5 kod 49-h4 D skok [%] pocz¹tek testu PST koniec testu PST kod 49-h1= kod 49-d2 kod 49-d3 kod 49-h5 kod 49-h4 20 t >6s pocz¹tek testu PST koniec testu PST kod 49-h3 kod 49-h2 kod 49 - d3 kod 49-d2 czas [s] 20 t > 6 s kod 49-h3 kod 49-h2 czas [s] wartoœæ zadana w po³o enie zaworu x Przyk³ad: po³o enie bezpieczeñstwa: 0 % punkt pracy: 100 % kod 49 - d2: pocz¹tek skoku kod 49 - d3: koniec skoku kod 49 - h1: punkt pracy kod 49 - h2: wartoœæ graniczna dla po³o enia bezpieczeñstwa kod 49 - h3: dolna wartoœæ graniczna dla uruchomienia testu kod 49 - h4: górna wartoœæ graniczna dla uruchomienia testu kod 49 - h5: wartoœæ graniczna punktu pracy Rys. 2 Zawór typu zamknij/otwórz: analiza dyskretna wartoœci zadanej podczas pracy w trybie automatycznym (AUTO) EB 8389 PL 9

10 Opis Rys. 2 C i 2 D Test skoku czêœciowego jest uruchamiany, gdy wartoœæ zadana przemieœci siê z okreœlonego po³o enia (po³o enie bezpieczeñstwa lub punkt pracy) do zakresu pomiêdzy doln¹ wartoœci¹ graniczn¹ dla uruchomienia testu a górn¹ wartoœci¹ graniczn¹ dla uruchomienia testu i pozostanie w nim przez 6 s. Zawór jest przestawiany z ostatniego zdefiniowanego po³o enia w po³o enie odpowiednie dla pocz¹tku skoku. Po zakoñczeniu testu skoku czêœciowego zawór powraca do poprzedniego po³o enia (po³o enie bezpieczeñstwa lub punkt pracy). Wskazówka: test skoku czêœciowego (PST) jest przeprowadzany zgodnie z warunkami okreœlonymi w katalogu [Diagnoza Funkcje testowe Test skoku czêœciowego], por. rozdz. 5. Przerwanie testu skoku czêœciowego (PST) Test skoku czêœciowego jest przerywany, gdy wartoœæ zadana przemieœci siê poza zakres pomiêdzy wartoœci¹ graniczn¹ dla po³o enia bezpieczeñstwa i wartoœci¹ graniczn¹ punktu pracy. Po przerwaniu testu skoku czêœciowego zawór powraca do poprzedniego po³o enia (po³o enie bezpieczeñstwa lub punkt pracy). Ustawnik pozycyjny wartoœæ zadana punkt pracy (kod 49 h1): od 0,0% do 100,0 %, [100,0 %] wartoœæ graniczna dla po³o enia bezpieczeñstwa (kod 49 h2): od 0,0% do 20,0 %, [12,5 %] dolna wartoœæ graniczna dla uruchomienia testu (kod 49 h3): 25,0 % (bez mo liwoœci parametryzacji!) górna wartoœæ graniczna dla uruchomienia testu (kod 49 h4): 50,0 % (bez mo liwoœci parametryzacji!) wartoœæ graniczna punktu pracy (kod 49 h5): od 55,0 do 100,.0 %, [75,0 %] 1.4 Warunki dla przeprowadzenia diagnozy Dla zapewnienia prawid³owej analizy danych diagnostycznych trzeba przeprowadziæ inicjalizacjê ustawnika pozycyjnego. Ponadto diagnoza zaworu wymaga informacji o uszczelnieniu trzpienia zaworu, konstrukcji si³ownika i o tym, czy si³ownik jest wyposa ony we wzmacniacz pneumatyczny. Identyfikacja ustawnik pozycyjny si³ownik Konstrukcja: [-/-], jednostronnego dzia³ania, dwustronnego dzia³ania, inna 1) Wzmacniacz pneumatyczny: [-/-], brak, jest, inna mo liwoœæ 2) Identyfikacja ustawnik pozycyjny zawór Uszczelnienie trzpienia: [-/-], z samoczynn¹ regulacj¹ docisku, z mo liwoœci¹ doci¹gniêcia, uszczelnienie za pomoc¹ mieszka, inne 3) 10 EB 8389 PL

11 Opis 1) 2) 3) W przypadku wprowadzenia nastawy inne i [-/-] program diagnostyczny wykorzystuje opcjê jednostronnego dzia³ania. W przypadku wprowadzenia nastawy inne program diagnostyczny wykorzystuje opcjê Jest. W przypadku wprowadzenia nastawy [-/-] program diagnostyczny wykorzystuje opcjê brak. W przypadku wprowadzenia nastawy inne program diagnostyczny analizuje dla uszczegó³owienia specyfikacji dodatkowo parametr maks. wartoœæ graniczna licznika cykli. Po wprowadzeniu nastawy [-/-] program diagnostyczny wykorzystuje opcjê z samoczynn¹ regulacj¹ docisku. Wskazówka: ³atwiejszy rozruch (inicjalizacja i rejestracja wa nych parametrów si³ownika i zaworu) umo liwia asystent rozruchu w programie TROVIS-VIEW3 (przycisk ). Wykresy referencyjne Do analizy aktualnych danych pomiarowych funkcje obserwacyjne i testowe potrzebuj¹ wartoœci referencyjnych sygna³ nastawczy y - stan ustalony (d1) i sygna³ nastawczy y - histereza (d2). Zapis wykresów referencyjnych uruchamia siê w katalogu [Diagnoza] poleceniem Uruchomienie przebiegu referencyjnego (kod 48 - d7). UWAGA! Podczas przebiegu referencyjnego pokonywany jest zakres nastawy zaworu. Wskazówka: ustawnik pozycyjny zapisuje wykresy referencyjne automatycznie po zakoñczeniu inicjalizacji, je eli parametr Inicjalizacja z przebiegiem referencyjnym (kod 48 - h0) w katalogu [Ustawnik pozycyjny pierwsze uruchomienie] jest ustawiony na wartoœæ tak (domyœlnie: nie ). Podczas przebiegu referencyjnego ustawnik realizuje funkcje testowe sygna³ nastawczy y - stan ustalony (d1) i sygna³ nastawczy y histereza (d2). Na wyœwietlaczu ustawnika pozycyjnego wyœwietlane s¹ na przemian komunikaty test i d1 wzglêdnie d2. Uruchomienie nowego przebiegu referencyjnego powoduje zast¹pienie dotychczasowych wykresów referencyjnych nowymi i usuniêcie danych diagnostycznych. Je eli zapis wykresów referencyjnych by³ b³êdny lub niepe³ny, to na wyœwietlaczu ustawnika pozycyjnego wyœwietlany jest kod 48 - h1. Je eli uaktywniono parametr inicjalizacja z przebiegiem referencyjnym (kod 48 - h0), to b³êdny przebieg referencyjny jest wyœwietlany tak e w kodzie 81. B³êdny lub niepe³ny zapis wykresu referencyjnego nie ma wp³ywu na funkcje regulacyjne ustawnika pozycyjnego. Wskazówka: je eli w momencie uruchamiania funkcji testowych sygna³ nastawczy y - stan ustalony (d1) lub sygna³ nastawczy y - histereza (d2) w ustawniku pozycyjnym nie s¹ zapisane adne wykresy referencyjne, to jako referencyjne wykorzystywane s¹ dane uzyskane podczas pierwszego testu. EB 8389 PL 11

12 Opis 1.5 Zakres funkcji Je eli ustawnik pozycyjny zosta³ uruchomiony z wykorzystaniem justacji zastêpczej SUB lub je eli zastosowano si³ownik dwustronnego dzia³ania i/lub wzmacniacz pneumatyczny, to nale y pamiêtaæ o poni szych ograniczeniach. Rozruch ustawnika pozycyjnego z wykorzystaniem justacji zastêpczej (SUB), bez inicjalizacji Nie mo na uruchomiæ przebiegu referencyjnego. Nie jest mo liwe jednoczesne uruchomienie wszystkich funkcji testowych. Nie mo na uruchomiæ funkcji obserwacyjnych i testowych sygna³ nastawczy y - stan ustalony i sygna³ nastawczy y- histereza. Nie zaleca siê uruchamiania testu skoku czêœciowego z warunkami umo liwiaj¹cymi przerwanie testu. Si³owniki dwustronnego dzia³ania ze wzmacniaczem dwukierunkowym Nie mo na uruchomiæ przebiegu referencyjnego. Nie jest mo liwe jednoczesne uruchomienie wszystkich funkcji testowych. Nie mo na uruchomiæ funkcji obserwacyjnych i testowych sygna³ nastawczy y - stan ustalony i sygna³ nastawczy y- histereza. Nie zaleca siê uruchamiania testu skoku czêœciowego z warunkami umo liwiaj¹cymi przerwanie testu. Si³owniki ze wzmacniaczem pneumatycznym Funkcje obserwacyjne sygna³ nastawczy y - stan ustalony i sygna³ nastawczy y - histereza s¹ realizowane, ale nie s¹ analizowane. W zale noœci od histerezy wzmacniacza pneumatycznego nie mo na ustaliæ wykresów referencyjnych funkcji testowej sygna³ nastawczy y - histereza (d2). Je eli zastosowano wzmacniacz pneumatyczny, to podczas testu skoku czêœciowego mog¹ wyst¹piæ wiêksze przeregulowania. W zwi¹zku z tym trzeba dostosowaæ parametry wartoœæ nadzorowana x i zakres tolerancji testu skoku czêœciowego obowi¹zuj¹ce w przypadku nastawy domyœlnej. Zawór o dzia³aniu zamknij/otwórz Funkcje obserwacyjne sygna³ nastawczy y - stan ustalony i sygna³ nastawczy y - histereza s¹ realizowane, ale nie s¹ analizowane. Wskazówka: je eli nie mo na by³o zapisaæ wykresów referencyjnych lub je eli zapis jest niepe³ny, to aktywowany jest kod 48 - h1. 12 EB 8389 PL

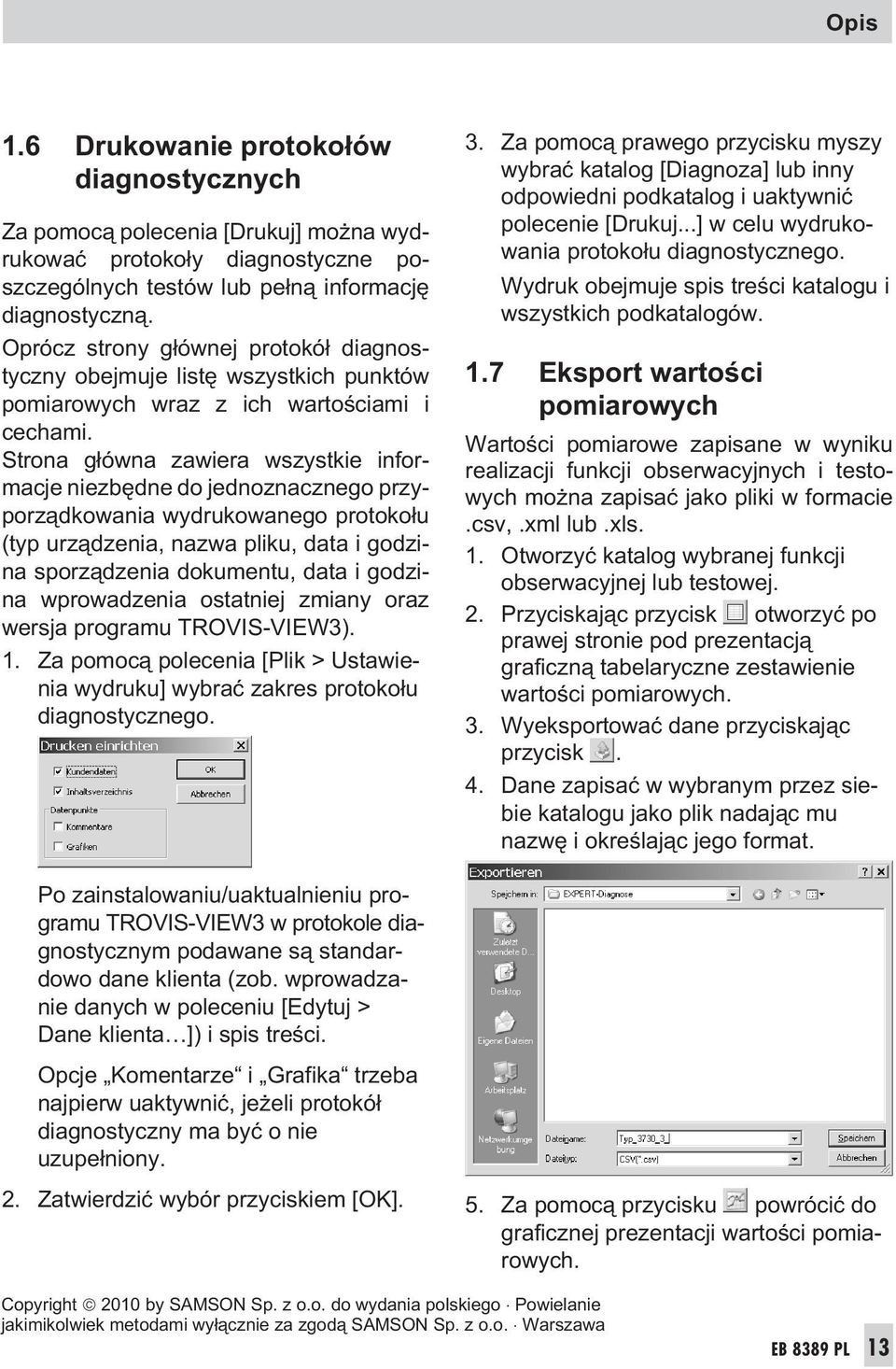

13 Opis 1.6 Drukowanie protoko³ów diagnostycznych Za pomoc¹ polecenia [Drukuj] mo na wydrukowaæ protoko³y diagnostyczne poszczególnych testów lub pe³n¹ informacjê diagnostyczn¹. Oprócz strony g³ównej protokó³ diagnostyczny obejmuje listê wszystkich punktów pomiarowych wraz z ich wartoœciami i cechami. Strona g³ówna zawiera wszystkie informacje niezbêdne do jednoznacznego przyporz¹dkowania wydrukowanego protoko³u (typ urz¹dzenia, nazwa pliku, data i godzina sporz¹dzenia dokumentu, data i godzina wprowadzenia ostatniej zmiany oraz wersja programu TROVIS-VIEW3). 1. Za pomoc¹ polecenia [Plik > Ustawienia wydruku] wybraæ zakres protoko³u diagnostycznego. 3. Za pomoc¹ prawego przycisku myszy wybraæ katalog [Diagnoza] lub inny odpowiedni podkatalog i uaktywniæ polecenie [Drukuj...] w celu wydrukowania protoko³u diagnostycznego. Wydruk obejmuje spis treœci katalogu i wszystkich podkatalogów. 1.7 Eksport wartoœci pomiarowych Wartoœci pomiarowe zapisane w wyniku realizacji funkcji obserwacyjnych i testowych mo na zapisaæ jako pliki w formacie.csv,.xml lub.xls. 1. Otworzyæ katalog wybranej funkcji obserwacyjnej lub testowej. 2. Przyciskaj¹c przycisk otworzyæ po prawej stronie pod prezentacj¹ graficzn¹ tabelaryczne zestawienie wartoœci pomiarowych. 3. Wyeksportowaæ dane przyciskaj¹c przycisk. 4. Dane zapisaæ w wybranym przez siebie katalogu jako plik nadaj¹c mu nazwê i okreœlaj¹c jego format. Po zainstalowaniu/uaktualnieniu programu TROVIS-VIEW3 w protokole diagnostycznym podawane s¹ standardowo dane klienta (zob. wprowadzanie danych w poleceniu [Edytuj > Dane klienta ]) i spis treœci. Opcje Komentarze i Grafika trzeba najpierw uaktywniæ, je eli protokó³ diagnostyczny ma byæ o nie uzupe³niony. 2. Zatwierdziæ wybór przyciskiem [OK]. 5. Za pomoc¹ przycisku powróciæ do graficznej prezentacji wartoœci pomiarowych. EB 8389 PL 13

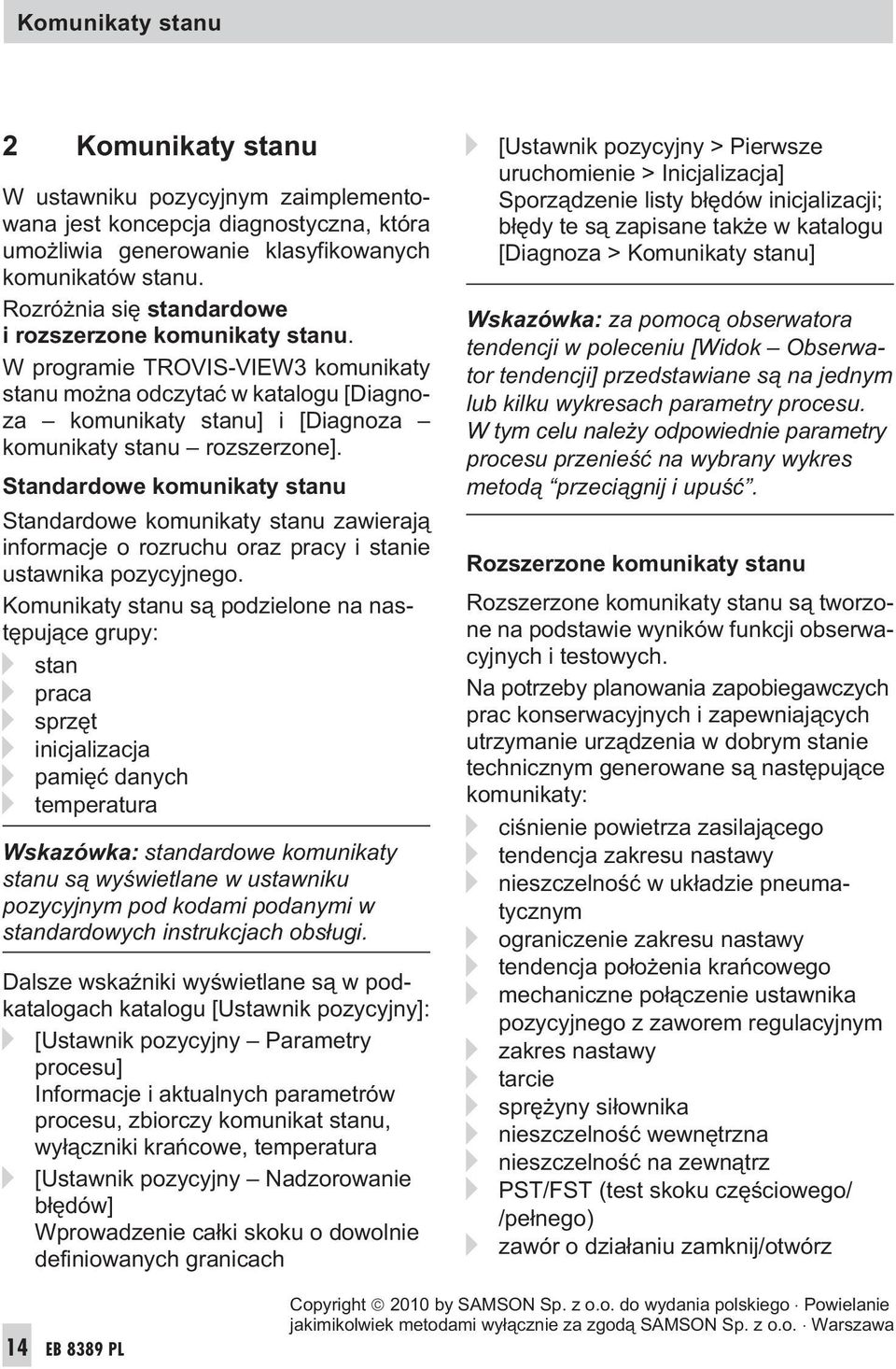

14 Komunikaty stanu 2 Komunikaty stanu W ustawniku pozycyjnym zaimplementowana jest koncepcja diagnostyczna, która umo liwia generowanie klasyfikowanych komunikatów stanu. Rozró nia siê standardowe i rozszerzone komunikaty stanu. W programie TROVIS-VIEW3 komunikaty stanu mo na odczytaæ w katalogu [Diagnoza komunikaty stanu] i [Diagnoza komunikaty stanu rozszerzone]. Standardowe komunikaty stanu Standardowe komunikaty stanu zawieraj¹ informacje o rozruchu oraz pracy i stanie ustawnika pozycyjnego. Komunikaty stanu s¹ podzielone na nastêpuj¹ce grupy: stan praca sprzêt inicjalizacja pamiêæ danych temperatura Wskazówka: standardowe komunikaty stanu s¹ wyœwietlane w ustawniku pozycyjnym pod kodami podanymi w standardowych instrukcjach obs³ugi. Dalsze wskaÿniki wyœwietlane s¹ w podkatalogach katalogu [Ustawnik pozycyjny]: [Ustawnik pozycyjny Parametry procesu] Informacje i aktualnych parametrów procesu, zbiorczy komunikat stanu, wy³¹czniki krañcowe, temperatura [Ustawnik pozycyjny Nadzorowanie b³êdów] Wprowadzenie ca³ki skoku o dowolnie definiowanych granicach [Ustawnik pozycyjny > Pierwsze uruchomienie > Inicjalizacja] Sporz¹dzenie listy b³êdów inicjalizacji; b³êdy te s¹ zapisane tak e w katalogu [Diagnoza > Komunikaty stanu] Wskazówka: za pomoc¹ obserwatora tendencji w poleceniu [Widok Obserwator tendencji] przedstawiane s¹ na jednym lub kilku wykresach parametry procesu. W tym celu nale y odpowiednie parametry procesu przenieœæ na wybrany wykres metod¹ przeci¹gnij i upuœæ. Rozszerzone komunikaty stanu Rozszerzone komunikaty stanu s¹ tworzone na podstawie wyników funkcji obserwacyjnych i testowych. Na potrzeby planowania zapobiegawczych prac konserwacyjnych i zapewniaj¹cych utrzymanie urz¹dzenia w dobrym stanie technicznym generowane s¹ nastêpuj¹ce komunikaty: ciœnienie powietrza zasilaj¹cego tendencja zakresu nastawy nieszczelnoœæ w uk³adzie pneumatycznym ograniczenie zakresu nastawy tendencja po³o enia krañcowego mechaniczne po³¹czenie ustawnika pozycyjnego z zaworem regulacyjnym zakres nastawy tarcie sprê yny si³ownika nieszczelnoœæ wewnêtrzna nieszczelnoœæ na zewn¹trz PST/FST (test skoku czêœciowego/ /pe³nego) zawór o dzia³aniu zamknij/otwórz 14 EB 8389 PL

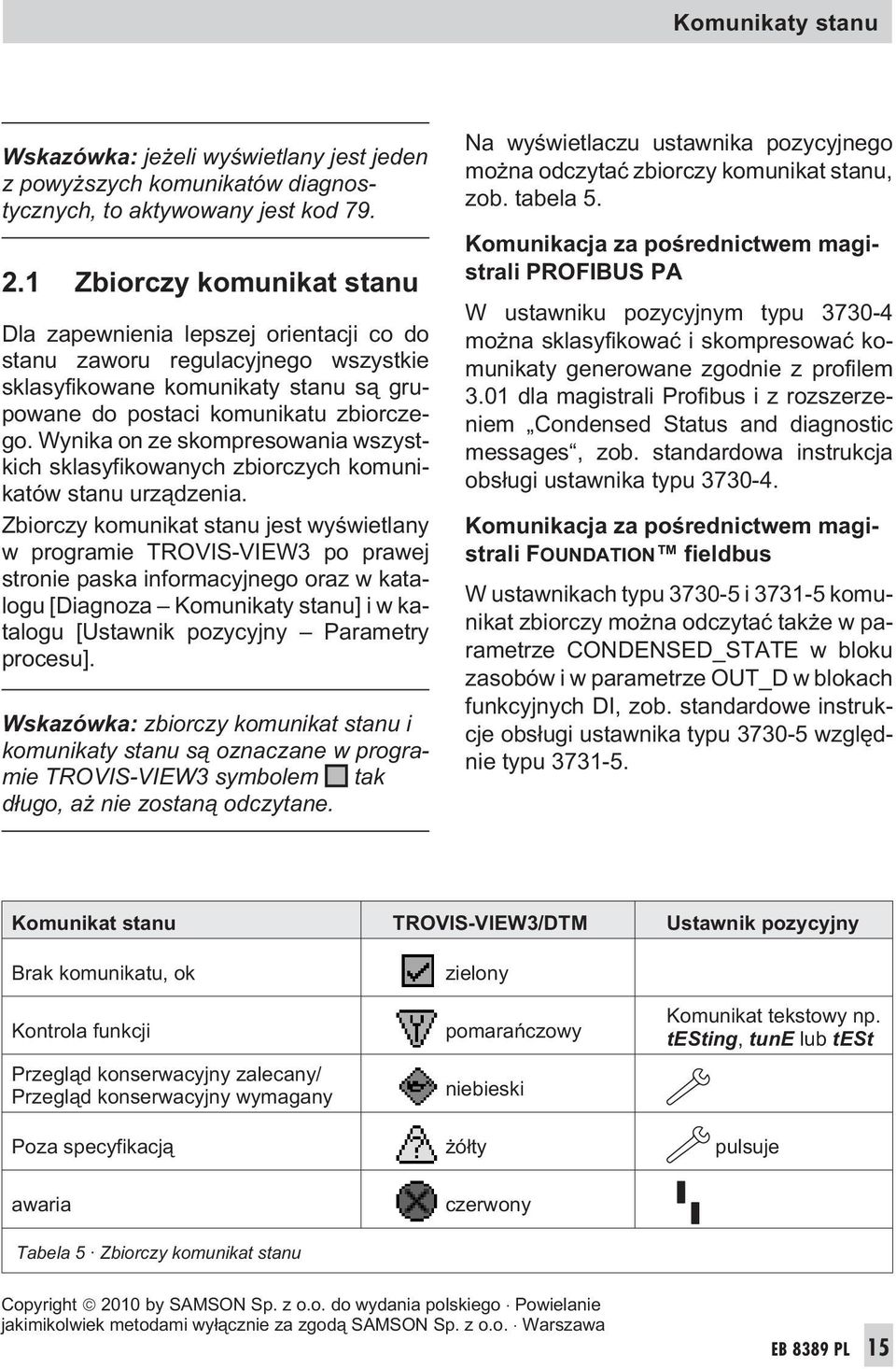

15 Komunikaty stanu Wskazówka: je eli wyœwietlany jest jeden z powy szych komunikatów diagnostycznych, to aktywowany jest kod Zbiorczy komunikat stanu Dla zapewnienia lepszej orientacji co do stanu zaworu regulacyjnego wszystkie sklasyfikowane komunikaty stanu s¹ grupowane do postaci komunikatu zbiorczego. Wynika on ze skompresowania wszystkich sklasyfikowanych zbiorczych komunikatów stanu urz¹dzenia. Zbiorczy komunikat stanu jest wyœwietlany w programie TROVIS-VIEW3 po prawej stronie paska informacyjnego oraz w katalogu [Diagnoza Komunikaty stanu] i w katalogu [Ustawnik pozycyjny Parametry procesu]. Wskazówka: zbiorczy komunikat stanu i komunikaty stanu s¹ oznaczane w programie TROVIS-VIEW3 symbolem tak d³ugo, a nie zostan¹ odczytane. Na wyœwietlaczu ustawnika pozycyjnego mo na odczytaæ zbiorczy komunikat stanu, zob. tabela 5. Komunikacja za poœrednictwem magistrali PROFIBUS PA W ustawniku pozycyjnym typu mo na sklasyfikowaæ i skompresowaæ komunikaty generowane zgodnie z profilem 3.01 dla magistrali Profibus i z rozszerzeniem Condensed Status and diagnostic messages, zob. standardowa instrukcja obs³ugi ustawnika typu Komunikacja za poœrednictwem magistrali FOUNDATION fieldbus W ustawnikach typu i komunikat zbiorczy mo na odczytaæ tak e w parametrze CONDENSED_STATE w bloku zasobów i w parametrze OUT_D w blokach funkcyjnych DI, zob. standardowe instrukcje obs³ugi ustawnika typu wzglêdnie typu Komunikat stanu TROVIS-VIEW3/DTM Ustawnik pozycyjny Brak komunikatu, ok Kontrola funkcji Przegl¹d konserwacyjny zalecany/ Przegl¹d konserwacyjny wymagany zielony pomarañczowy niebieski Komunikat tekstowy np. testing, tune lub test Poza specyfikacj¹ ó³ty pulsuje awaria czerwony Tabela 5 Zbiorczy komunikat stanu EB 8389 PL 15

16 Komunikaty stanu Zbiorczy komunikat stanu na wyjœciu sygna³u alarmowego W ustawnikach pozycyjnych z wyjœciem sygna³u alarmowego (typ /-3, opcjonalnie typ ) zbiorczy komunikat stanu jest dodatkowo doprowadzany do wyjœcia sygna³u alarmowego, je eli spe³niony jest jeden z poni szych warunków: wygenerowany zosta³ zbiorczy komunikat stanu Awaria. wygenerowany zosta³ zbiorczy komunikat stanu Przegl¹d konserwacyjny zalecany i uaktywniony zosta³ parametr komunikat alarmowy w przypadku zbiorczego komunikatu stanu przegl¹d konserwacyjny zalecany. wygenerowany zosta³ zbiorczy komunikat stanu Kontrola funkcji i uaktywniony zosta³ parametr komunikat awaryjny w przypadku zbiorczego komunikatu stanu kontrola funkcji. Komunikat stanu Brak komunikatu Kontrola funkcji (ustawniki typu i 373x-5) Przegl¹d konserwacyjny zalecany/ Przegl¹d konserwacyjny wymagany Poza specyfikacj¹ awaria Ustawnik pozycyjny nadzorowanie b³êdów Komunikat awaryjny w przypadku zbiorczego komunikatu stanu kontrola funkcji (kod 32): [tak], nie komunikat awaryjny w przypadku zbiorczego komunikatu stanu przegl¹d konserwacyjny zalecany (kod 33): [tak], nie 2.2 Klasyfikacja komunikatów stanu Standardowe komunikaty stanu znajduj¹ siê w katalogu [Ustawnik pozycyjny Nadzorowanie b³êdów Klasyfikacja stanu]. Rozszerzone komunikaty stanu generowane przez ustawnik pozycyjny na podstawie funkcji obserwacyjnych i testowych znajduj¹ siê w katalogu [Ustawnik pozycyjny Nadzorowanie b³êdów Klasyfikacja stanu Rozszerzone]. Komunikaty mo na klasyfikowaæ osobno. Sklasyfikowane komunikaty s¹ uwzglêdniane wraz z przyporz¹dkowanym do nich TROVIS-VIEW3/DTM bia³y pomarañczowy niebieski ó³ty czerwony Tabela 6 Mo liwa klasyfikacja poszczególnych komunikatów 16 EB 8389 PL

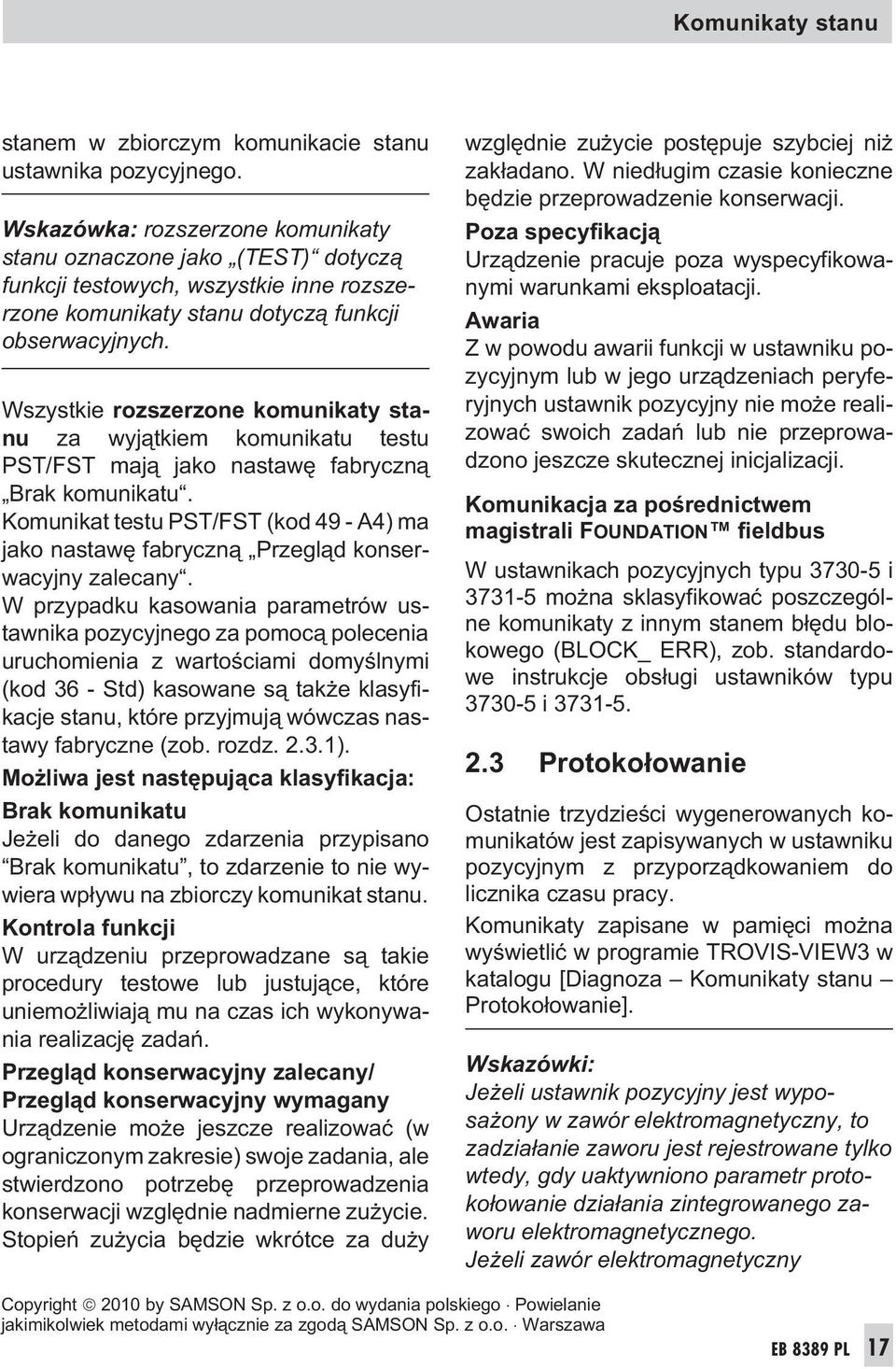

17 Komunikaty stanu stanem w zbiorczym komunikacie stanu ustawnika pozycyjnego. Wskazówka: rozszerzone komunikaty stanu oznaczone jako (TEST) dotycz¹ funkcji testowych, wszystkie inne rozszerzone komunikaty stanu dotycz¹ funkcji obserwacyjnych. Wszystkie rozszerzone komunikaty stanu za wyj¹tkiem komunikatu testu PST/FST maj¹ jako nastawê fabryczn¹ Brak komunikatu. Komunikat testu PST/FST (kod 49 - A4) ma jako nastawê fabryczn¹ Przegl¹d konserwacyjny zalecany. W przypadku kasowania parametrów ustawnika pozycyjnego za pomoc¹ polecenia uruchomienia z wartoœciami domyœlnymi (kod 36 - Std) kasowane s¹ tak e klasyfikacje stanu, które przyjmuj¹ wówczas nastawy fabryczne (zob. rozdz ). Mo liwa jest nastêpuj¹ca klasyfikacja: Brak komunikatu Je eli do danego zdarzenia przypisano Brak komunikatu, to zdarzenie to nie wywiera wp³ywu na zbiorczy komunikat stanu. Kontrola funkcji W urz¹dzeniu przeprowadzane s¹ takie procedury testowe lub justuj¹ce, które uniemo liwiaj¹ mu na czas ich wykonywania realizacjê zadañ. Przegl¹d konserwacyjny zalecany/ Przegl¹d konserwacyjny wymagany Urz¹dzenie mo e jeszcze realizowaæ (w ograniczonym zakresie) swoje zadania, ale stwierdzono potrzebê przeprowadzenia konserwacji wzglêdnie nadmierne zu ycie. Stopieñ zu ycia bêdzie wkrótce za du y wzglêdnie zu ycie postêpuje szybciej ni zak³adano. W nied³ugim czasie konieczne bêdzie przeprowadzenie konserwacji. Poza specyfikacj¹ Urz¹dzenie pracuje poza wyspecyfikowanymi warunkami eksploatacji. Awaria Z w powodu awarii funkcji w ustawniku pozycyjnym lub w jego urz¹dzeniach peryferyjnych ustawnik pozycyjny nie mo e realizowaæ swoich zadañ lub nie przeprowadzono jeszcze skutecznej inicjalizacji. Komunikacja za poœrednictwem magistrali FOUNDATION fieldbus W ustawnikach pozycyjnych typu i mo na sklasyfikowaæ poszczególne komunikaty z innym stanem b³êdu blokowego (BLOCK_ ERR), zob. standardowe instrukcje obs³ugi ustawników typu i Protoko³owanie Ostatnie trzydzieœci wygenerowanych komunikatów jest zapisywanych w ustawniku pozycyjnym z przyporz¹dkowaniem do licznika czasu pracy. Komunikaty zapisane w pamiêci mo na wyœwietliæ w programie TROVIS-VIEW3 w katalogu [Diagnoza Komunikaty stanu Protoko³owanie]. Wskazówki: Je eli ustawnik pozycyjny jest wyposa ony w zawór elektromagnetyczny, to zadzia³anie zaworu jest rejestrowane tylko wtedy, gdy uaktywniono parametr protoko³owanie dzia³ania zintegrowanego zaworu elektromagnetycznego. Je eli zawór elektromagnetyczny EB 8389 PL 17

18 Komunikaty stanu ponownie zadzia³a, to rejestrowanie tego zdarzenia ma miejsce tylko wtedy, gdy od poprzedniego zadzia³ania up³ynie przynajmniej czas okreœlony w parametrze minimalny odstêp czasu dla protoko³owania zadzia³ania zintegrowanego zaworu elektromagnetycznego. Ustawnik pozycyjny nadzorowanie b³êdów Protoko³owanie zadzia³ania zintegrowanego zaworu elektromagnetycznego: [tak], nie Minimalny odstêp czasu dla protoko³owania zadzia³ania zintegrowanego zaworu elektromagnetycznego: od 0 s do 5000 s, [300 s] Kasowanie komunikatów stanu i danych diagnostycznych W przypadku wygenerowania komunikatu stanu nale y najpierw zlokalizowaæ przyczynê b³êdu i b³¹d usun¹æ. Je eli jest to standardowy komunikat stanu, to zastosowanie maj¹ wskazówki okreœlaj¹ce sposób postêpowania zawarte w standardowych instrukcjach obs³ugi. Wskazówki okreœlaj¹ce sposób postêpowania w przypadku rozszerzonych komunikatów stanu funkcji obserwacyjnych i testowych znajduj¹ siê w rozdz. 9, s. 59. Wskazówki: zestawienie ró nych funkcji resetuj¹cych ustawnik pozycyjny zawiera tabela 7. Je eli po zresetowaniu ustawnika pozycyjnego wartoœci pomiarowe i wyniki diagnostyczne maj¹ zostaæ zachowane, to istnieje mo liwoœæ wczytania nastaw za pomoc¹ programu np. TROVIS-VIEW3 i zapisania ich w pamiêci komputera. Kasowanie pojedynczych komunikatów Standardowe komunikaty stanu Kasowanie pojedynczych komunikatów stanu odbywa siê za pomoc¹ polecenia w katalogu [Diagnoza Komunikaty stanu Reset]. Wskazówka: komunikaty stanu wyœwietlane w ustawniku pozycyjnym w postaci kodu, mo na zatwierdziæ w miejscu zamontowania urz¹dzenia wybieraj¹c kod za pomoc¹ przycisku obrotowego. Rozszerzone komunikaty stanu funkcji obserwacyjnych i testowych Rozszerzone komunikaty stanu wykorzystuj¹ diagnostyczne wartoœci pomiarowe. Je eli uaktywniono rozszerzony komunikat stanu, to wyœwietlany jest on w kodzie 79 niezale nie od klasyfikacji w ustawniku pozycyjnym. W katalogu [Diagnoza Komunikaty stanu Reset] mo na wykasowaæ komunikaty stanu odpowiednio do funkcji diagnostycznych. Wskazówki: w przypadku kasowania wykresów historycznych i zwyk³ych kasowane s¹ tak e wartoœci analiz krótkoterminowych. Skasowanie wartoœci pomiarowych nie powoduje kasowania wykresów referencyjnych. 18 EB 8389 PL

19 Komunikaty stanu Kasowanie diagnozy Polecenie kasowanie diagnozy usuwa dane funkcji obserwacyjnych i testowych zgodnie z tabel¹ 7. Okreœlona klasyfikacja komunikatów stanu i protoko³owanie pozostaj¹ zachowane. Jednostka robocza lub Ustawnik pozycyjny pierwsze uruchomienie Zamontowanie ustawnika pozycyjnego na innym zaworze regulacyjnym Po zamontowaniu ustawnika pozycyjnego na nowym zaworze regulacyjnym ustawnik nale y zresetowaæ poleceniem uruchomienia z wartoœciami domyœlnymi (kod 36, Std) i przeprowadziæ jego ponown¹ inicjalizacjê. Kasowanie diagnozy (kod 36 Diag) Istnieje mo liwoœæ jednorazowego uruchomienia funkcji kasowania po up³ywie ¹danego czasu dla kasowania diagnozy. Je eli parametr ten zosta³ uaktywniony, to wyœwietlany jest czas pozosta³y do jednorazowego skasowania diagnozy (kod 48 h4). Diagnoza komunikaty stanu reset ¹dany czas dla kasowania diagnozy (kod 48 - h3): [00:00:00 d.h:min:sec] Uruchomienie z wartoœciami domyœlnymi Za pomoc¹ polecenia uruchomienie z wartoœciami domyœlnymi parametrom ustawnika pozycyjnego przywracane s¹ nastawy fabryczne (zob. lista kodów w standardowej instrukcji obs³ugi). Kasowane s¹ tak e wartoœci pomiarowe i wyniki diagnozy zaworu. Jednostka robocza lub Ustawnik pozycyjny pierwsze uruchomienie Uruchomienie z wartoœciami domyœlnymi (kod 36 Std) EB 8389 PL 19

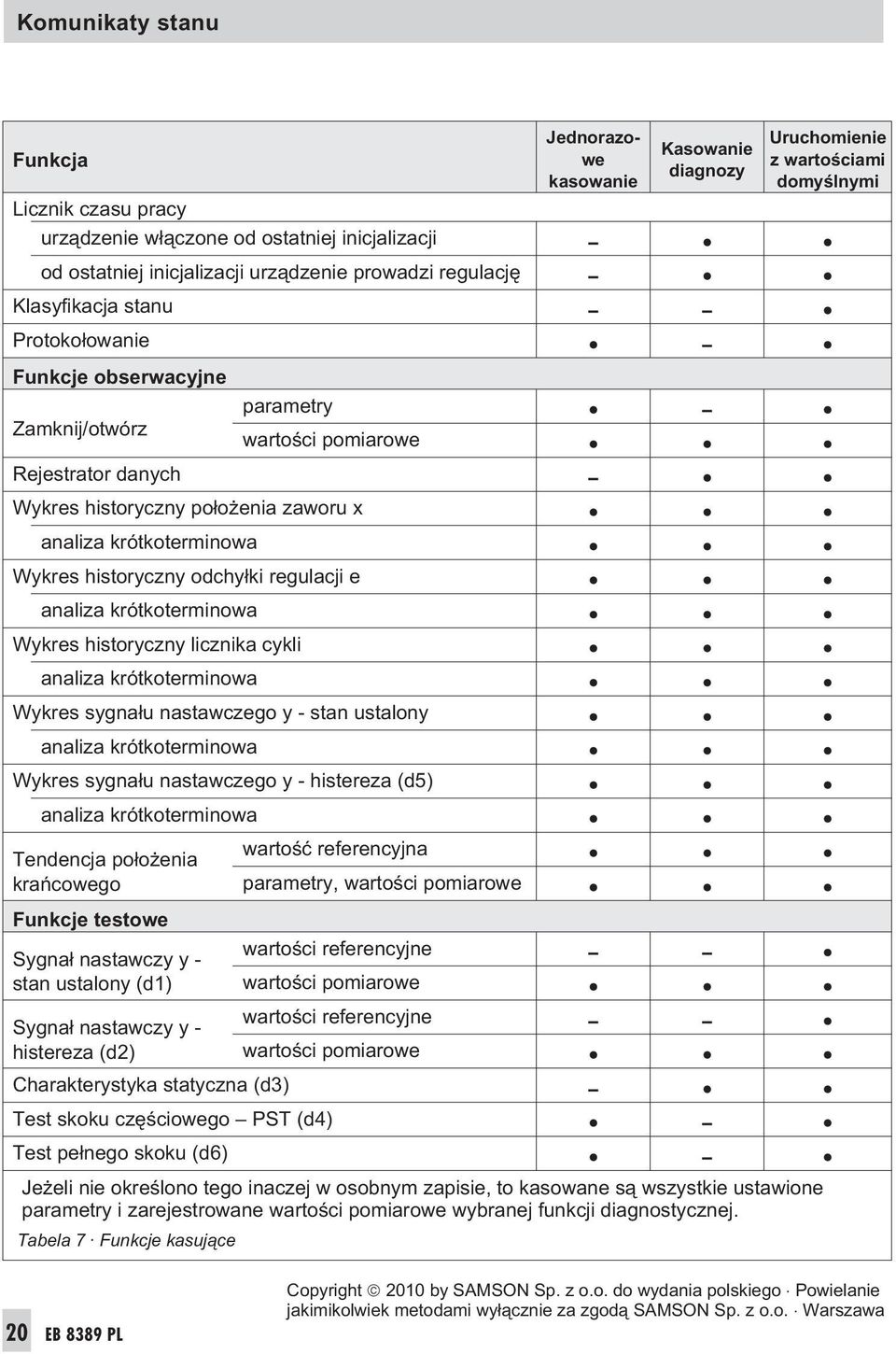

20 Komunikaty stanu Funkcja Jednorazowe kasowanie Kasowanie diagnozy Uruchomienie z wartoœciami domyœlnymi Licznik czasu pracy urz¹dzenie w³¹czone od ostatniej inicjalizacji od ostatniej inicjalizacji urz¹dzenie prowadzi regulacjê Klasyfikacja stanu Protoko³owanie Funkcje obserwacyjne Zamknij/otwórz parametry wartoœci pomiarowe Rejestrator danych Wykres historyczny po³o enia zaworu x analiza krótkoterminowa Wykres historyczny odchy³ki regulacji e analiza krótkoterminowa Wykres historyczny licznika cykli analiza krótkoterminowa Wykres sygna³u nastawczego y - stan ustalony analiza krótkoterminowa Wykres sygna³u nastawczego y - histereza (d5) analiza krótkoterminowa Tendencja po³o enia krañcowego wartoœæ referencyjna parametry, wartoœci pomiarowe Funkcje testowe Sygna³ nastawczy y - stan ustalony (d1) Sygna³ nastawczy y - histereza (d2) wartoœci referencyjne wartoœci pomiarowe wartoœci referencyjne wartoœci pomiarowe Charakterystyka statyczna (d3) Test skoku czêœciowego PST (d4) Test pe³nego skoku (d6) Je eli nie okreœlono tego inaczej w osobnym zapisie, to kasowane s¹ wszystkie ustawione parametry i zarejestrowane wartoœci pomiarowe wybranej funkcji diagnostycznej. Tabela 7 Funkcje kasuj¹ce 20 EB 8389 PL

21 x 2 0 t 1 t 2 t 3 t 4 t 5 t 6 Funkcje obserwacyjne 3 Funkcje obserwacyjne Aby uzyskiwaæ informacje o zaworze, si³owniku i ciœnieniu powietrza zasilaj¹cego równie w trakcie pracy instalacji, ustawnik pozycyjny rejestruje podczas bie ¹cej eksploatacji wartoœæ zadan¹ w, po³o enie zaworu x, sygna³ nastawczy y i odchy³kê regulacji e. Dane pozyskiwane w trakcie przebiegu procesu s¹ zapisywane w pamiêci i analizowane za pomoc¹ funkcji obserwacyjnych. Wykonywany w tle test histerezy mo e dodatkowo okreœliæ zmianê tarcia. Funkcje diagnostyczne nie maj¹ wp³ywu na realizowany proces. Analiza wartoœci pomiarowych ma miejsce po tym, jak ustawnik pozycyjny pozostanie przez godzinê w trybie pracy automatycznej (AUTO) lub obs³ugi rêcznej (MAN). Tylko w przypadku funkcji obserwacyjnych wykres historyczny licznika cykli i tendencje po³o enia krañcowego analiza jest przeprowadzana natychmiast po rozpoczêciu pracy w trybie automatycznym (AUTO) wzglêdnie obs³ugi rêcznej (MAN). 3.1 Zamknij/otwórz Rys. 4 Diagnoza zamknij/otwórz dostarcza informacji o po³o eniu krañcowym skoku, czasie przestawienia (rosn¹co/malej¹co) oraz o czasie rozruchu (rosn¹co/ malej¹co). Uruchomienie diagnozy zamknij/otwórz Diagnoza zamknij/otwórz przeprowadzana jest automatycznie w tle dla zaworów o dzia³aniu zamknij/otwórz podczas pracy w trybie automatycznym (AUTO); nie ma koniecznoœci uruchamiania funkcji. Podczas bie ¹cej eksploatacji odczytywane s¹ parametry czas rozruchu (rosn¹co/ malej¹co), czas przestawienia (rosn¹co/ malej¹co) i krañcowe po³o enie skoku (rosn¹co/malej¹co). x 1 wartoœæ Führungsgröße zadanaw w [%] Ventilstellung po³o enie x zaworu x t t 2 t 1 t 3 t 2 x 1 t 5 t 4 t 6 t 5 x 2 czas rozruchu (rosn¹co) czas przestawienia (rosn¹co) po³o enie krañcowe skoku (rosn¹co) czas rozruchu (malej¹co) czas przestawienia (malej¹co) wartoœæ koñcowa skoku (malej¹co) Rys. 3 Analiza diagnozy zamknij/otwórz EB 8389 PL 21

22 Funkcje obserwacyjne Pierwsze zarejestrowane wartoœci s¹ wartoœciami referencyjnymi dla dalszych testów. Analiza wskazuje na b³¹d funkcji zamknij/ otwórz, gdy spe³niony jest przynajmniej jeden z poni szych warunków: aktualny czas rozruchu (rosn¹co/malej¹co) ró ni siê od wartoœci referencyjnej o wartoœæ graniczn¹ analizy czasu; aktualny czas przestawienia (rosn¹co/ malej¹co) ró ni siê od wartoœci referencyjnej o wartoœæ graniczn¹ analizy czasu; aktualny skok (ró nica krañcowych po³o eñ skoku) ró ni siê od wartoœci referencyjnej o wartoœæ graniczn¹ analizy skoku. Wskazówki: Ustawnik pozycyjny zapisuje analizê wartoœci referencyjnych i dwie ostatnie analizy testów w sposób zabezpieczaj¹cy je przed skutkami zaniku zasilania. Przy trzecim teœcie kasowana jest najstarsza analiza. Je eli jakiœ parametr zostanie zmieniony, to kasowany jest komunikat b³êdu generowany przez diagnozê zamknij/otwórz. Ustawnik pozycyjny pierwsze uruchomienie rodzaj zastosowania (kod 49 - h0): zawór o dzia³aniu zamknij/otwórz Diagnoza funkcje obserwacyjne zamknij/otwórz wartoœæ graniczna analizy czasu (kod 49 h7): od 0,6 s do 30,0 s, [0,6 s] wartoœæ graniczna analizy skoku (kod 49 h8): od 0,3 % do 100,0 %, [0,3 %] Rys. 4 Zamknij/otwórz 22 EB 8389 PL

23 Funkcje obserwacyjne 3.2 Rejestrator danych Rys. 5 Rejestrator danych zapisuje wartoœæ zadan¹ w, po³o enie zaworu x (w odniesieniu do zakresu pracy), sygna³ nastawczy y i odchy³kê regulacji e w funkcji czasu. W pamiêci ustawnika pozycyjnego przechowywanych jest 100 ostatnich wartoœci pomiarowych. Zapisane wartoœci pomiarowe s¹ prezentowane graficznie w programie TROVIS- VIEW3 w funkcji czasu. Zapis danych odbywa siê ci¹gle lub wtedy, gdy ma miejsce zdarzenie wywo³uj¹ce zapis (por. rozdz i 3.2.2). Uruchomienie rejestratora danych Zapis danych uruchamia siê za pomoc¹ polecenia uruchomienie rejestratora danych. Funkcjê mo na uruchomiæ w ka dym trybie pracy (AUTO, MAN i po³o enie bezpieczeñstwa). Wskazówka: w przypadku awarii zasilania lub zmianie trybu pracy funkcja jest wy³¹czona i trzeba j¹ ponownie aktywowaæ. Przerywanie rejestracji danych Zapis danych przerywa siê za pomoc¹ polecenia zatrzymanie rejestratora danych. Rys. 5 Rejestrator danych EB 8389 PL 23

24 Funkcje obserwacyjne Ci¹g³y zapis danych Wielkoœci w, x, y oraz e s¹ zapisywane o zadanym czasie odczytu w pamiêci ustawnika pozycyjnego mieszcz¹cej do 100 wartoœci pomiarowych. Wskazówka: za pomoc¹ programu TROVIS-VIEW mo na odczytaæ z wykresów dane z ostatnich 24 godzin, je eli w tym czasie otwarty pozostanie katalog [Diagnoza Funkcje obserwacyjne Rejestrator danych]. Diagnoza funkcje obserwacyjne rejestrator danych nastawa: ci¹g³y czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] uruchomienie rejestratora danych Aktywowany zapis danych Rejestrator danych zapisuje wielkoœci w, x, y oraz e w zadanym czasie odczytu ci¹gle w tle. Wyst¹pienie zdarzenia wywo³uj¹cego zapis powoduje zapamiêtanie wartoœci pomiarowych oraz zaprotoko³owanie warunków, w jakich nast¹pi³o wywo³anie zapisu. Je eli czas poprzedzaj¹cy uruchomienie funkcji bêdzie d³u szy ni 0, to zapisane zostan¹ tak e wielkoœci pomiarowe zarejestrowane w wybranym przedziale czasu przed zdarzeniem wywo³uj¹cym uruchomienie funkcji. Zapis danych koñczy siê automatycznie w momencie zape³nienia pamiêci 100 wartoœciami pomiarowymi, w tym tak e wartoœciami pomiarowymi zarejestrowanymi w czasie poprzedzaj¹cym uruchomienie funkcji. Wyœwietlany postêp funkcji zg³asza wówczas komunikat Pamiêæ pe³na. Rejestracja danych zakoñczona. Wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez zintegrowany zawór elektromagnetyczny/wymuszone odpowietrzenie Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane natychmiast wtedy, gdy zadzia³a³ zintegrowany zawór elektromagnetyczny/uruchomiona jest funkcja wymuszonego odpowietrzenia. Wskazówka: funkcjê mo na wykorzystywaæ tylko wtedy, gdy ustawnik pozycyjny jest wyposa ony w zawór elektromagnetyczny/funkcjê wymuszonego odpowietrzenia, zob. komunikat zintegrowany zawór elektromagnetyczny/funkcja wymuszonego odpowietrzenia (kod 45). Diagnoza funkcje obserwacyjne rejestrator danych nastawa: zdarzenie uruchamiaj¹ce funkcjê wybór zdarzenia uruchamiaj¹cego funkcjê: wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez zintegrowany zawór elektromagnetyczny/wymuszone odpowietrzenie czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] czas poprzedzaj¹cy uruchomienie funkcji 1) : od 0,0 s do 100 x czas odczytu, [33,33 s] uruchomienie rejestratora danych 1) Czas poprzedzaj¹cy uruchomienie funkcji nie mo e przekroczyæ wartoœci maks. czas poprzedzaj¹cy uruchomienie funkcji. Maks. czas poprzedzaj¹cy uruchomienie funkcji = 100 x czas odczytu. 24 EB 8389 PL

25 Funkcje obserwacyjne Uruchomienie funkcji w zale noœci od wartoœci zadanej/po³o enia zaworu/ sygna³u nastawczego y/odchy³ki regulacji Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane wtedy, gdy spe³nione s¹ warunki okreœlone przez parametry zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê, pasmo zdarzenia uruchamiaj¹cego funkcjê i zbocze sygna³u zdarzenia uruchamiaj¹cego funkcjê dla wybranej wielkoœci pomiarowej (w, x, y, e): Zbocze sygna³u uruchamiaj¹cego funkcjê = sygna³ niski/zbocze opadaj¹ce/ /dolna granica wyjœcia poza pasmo w, x, y, e zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê dolna granica pasma = 1 /2 Triggerband = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê 1 /2 pasma zdarzenia uruchamiaj¹cego funkcjê pasmo zdarzenia uruchamiaj¹cego funkcjê Zbocze sygna³u uruchamiaj¹cego funkcjê = sygna³ wysoki/zbocze rosn¹ce/górna granica wyjœcia poza pasmo górna granica pasma = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê + 1 /2 pasma zdarzenia uruchamiaj¹cego funkcjê. zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê pasmo zdarzenia uruchamiaj¹cego funkcjê Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane wtedy, gdy wybrana wielkoœæ pomiarowa (w, x, y, e) wykracza poza pasmo zdarzenia uruchamiaj¹cego funkcjê i przekracza górn¹ granicê pasma. Zbocze sygna³u zdarzenia uruchamiaj¹cego funkcjê = granica wyjœcia poza pasmo w, x, y, e Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane wtedy, gdy wybrana wielkoœæ pomiarowa (w, x, y, e) wykracza poza pasmo zdarzenia uruchamiaj¹cego funkcjê i przekracza doln¹ granicê pasma. górna granica pasma = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê + 1 /2 pasma zdarzenia uruchamiaj¹cego funkcjê. zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê dolna granica pasma = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê - 1/2 pasma zdarzenia uruchamiaj¹cego funkcjê pasmo zdarzenia uruchamiaj¹cego funkcjê EB 8389 PL 25

26 Funkcje obserwacyjne Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane wtedy, gdy wielkoœæ pomiarowa (w, x, y, e) wykroczy poza pasmo zdarzenia uruchamiaj¹cego funkcjê. Funkcja ta jest aktywna tylko wtedy, gdy parametr pasmo zdarzenia uruchamiaj¹cego funkcjê jest ró ny od 0. Zbocze sygna³u zdarzenia uruchamiaj¹cego funkcjê = granica wejœcia w obszar pasma w, x, y, e górna granica pasma = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê + 1 /2 pasma zdarzenia uruchamiaj¹cego funkcjê. zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê dolna granica pasma = zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê 1 /2 pasma zdarzenia uruchamiaj¹cego funkcjê pasmo zdarzenia uruchamiaj¹cego funkcjê Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane wtedy, gdy wielkoœæ pomiarowa (w, x, y, e) wkroczy do obszaru pasma zdarzenia uruchamiaj¹cego funkcjê. Funkcja ta jest aktywna tylko wtedy, gdy parametr pasmo zdarzenia uruchamiaj¹cego funkcjê jest ró ny od 0. Wskazówka: najmniejsza wartoœæ dolnej granicy pasma to 0,0 % (wielkoœæ pomiarowa w, x, e) wzglêdnie 0,0 1/s (wielkoœæ pomiarowa y). Maksymalna wartoœæ górnej granicy pasma to 100,0 % (wielkoœæ pomiarowa w, x, e) wzglêdnie /s (wielkoœæ pomiarowa y). Diagnoza funkcje obserwacyjne rejestrator danych nastawa: zdarzenie uruchamiaj¹ce funkcjê wybór zdarzenia uruchamiaj¹cego funkcjê: wywo³anie zdarzenia uruchamiaj¹cego w zale noœci od wartoœci zadanej/po³o enia zaworu/odchy³ki regulacji/sygna³u nastawczego y czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê: od 0.0 do %, [99.0 %] (w, x, e) od 0.0 do s, [99 1 s] (y) pasmo zdarzenia uruchamiaj¹cego funkcjê: od 0.0 do %, [99.0 %] (w, x, e) od 0.0 do s, [99 1 s] (y) czas poprzedzaj¹cy uruchomienie funkcji 1) : od 0,0 s do 100 x czas odczytu, [33,33 s] zbocze sygna³u zdarzenia uruchamiaj¹cego funkcjê: [sygna³ niski/zbocze opadaj¹ce/ /dolna granica wyjœcia poza pasmo], sygna³ wysoki/zbocze rosn¹ce/górna granica wyjœcia poza pasmo, wyjœcie poza pasmo, wejœcie w obszar pasma uruchomienie rejestratora danych 1) Czas poprzedzaj¹cy uruchomienie funkcji nie mo e przekroczyæ wartoœci maks. czas poprzedzaj¹cy uruchomienie funkcji. Maks. czas poprzedzaj¹cy uruchomienie funkcji = 100 x czas odczytu. Wywo³anie zdarzenia uruchamiaj¹cego funkcjê w zale noœci od wartoœci zadanej lub przez zintegrowany zawór elektromagnetyczny/wymuszone odpowietrzenie Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane natychmiast wtedy, gdy spe³niony jest jeden z warunków wywo³anie funkcji uruchamiaj¹cej zdarze- 26 EB 8389 PL

27 Funkcje obserwacyjne nie w zale noœci od wartoœci zadanej lub wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez zintegrowany zawór elektromagnetyczny/wymuszone odpowietrzanie. Diagnoza funkcje obserwacyjne rejestrator danych nastawa: zdarzenie uruchamiaj¹ce funkcjê wybór zdarzenia uruchamiaj¹cego funkcjê: wywo³anie zdarzenia uruchamiaj¹cego funkcjê w zale noœci od wartoœci zadanej lub przez zintegrowany zawór elektromagnetyczny/wymuszone odpowietrzanie czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] zadana wartoœæ zdarzenia uruchamiaj¹cego funkcjê: od 0,0% do 100,0%, [99,0] pasmo zdarzenia uruchamiaj¹cego funkcjê: 0,0% do 100,0%, [99,0%] czas poprzedzaj¹cy uruchomienie funkcji 1) : od 0,0 s do 100 x czas odczytu, [33,33 s] zbocze sygna³u zdarzenia uruchamiaj¹cego funkcjê: [sygna³ niski/zbocze opadaj¹ce/dolna granica wyjœcia poza pasmo], sygna³ wysoki/zbocze rosn¹ce/ /górna granica wyjœcia poza pasmo, wyjœcie poza pasmo, wejœcie w obszar pasma uruchomienie rejestratora danych 1) Czas poprzedzaj¹cy uruchomienie funkcji nie mo e przekroczyæ wartoœci maks. czas poprzedzaj¹cy uruchomienie funkcji. Maks. czas poprzedzaj¹cy uruchomienie funkcji = 100 x czas odczytu. Wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez komunikat zbiorczy Zdarzenie uruchamiaj¹ce funkcjê jest wywo³ywane natychmiast wtedy, gdy parametr wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez komunikat zbiorczy otrzyma okreœlony komunikat zbiorczy. Diagnoza funkcje obserwacyjne rejestrator danych nastawa: zdarzenie uruchamiaj¹ce funkcjê wybór zdarzenia uruchamiaj¹cego funkcjê: wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez komunikat zbiorczy czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] czas poprzedzaj¹cy uruchomienie funkcji 1) : od 0,0 s do 100 x czas odczytu, [33,33 s] wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez komunikat zbiorczy: brak komunikatu, [przegl¹d konserwacyjny zalecany], przegl¹d konserwacyjny wymagany, poza specyfikacj¹, awaria uruchomienie rejestratora danych 1) Czas poprzedzaj¹cy uruchomienie funkcji nie mo e przekroczyæ wartoœci maks. czas poprzedzaj¹cy uruchomienie funkcji. Maks. czas poprzedzaj¹cy uruchomienie funkcji = 100 x czas odczytu. Wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez wejœcie binarne Zdarzenie wywo³uj¹ce uruchomienie funkcji jest wywo³ywane natychmiast wtedy, gdy zmieni siê stan wejœcia binarnego. Diagnoza funkcje obserwacyjne rejestrator danych nastawa: zdarzenie uruchamiaj¹ce funkcjê wybór zdarzenia uruchamiaj¹cego funkcjê: wywo³anie zdarzenia uruchamiaj¹cego funkcjê przez wejœcie binarne czas odczytu: od 0,2 s do 3600,0 s, [1,0 s] czas poprzedzaj¹cy uruchomienie funkcji 1) : od 0,0 s do 100 x czas odczytu, [33,33 s] uruchomienie rejestratora danych 1) Czas poprzedzaj¹cy uruchomienie funkcji nie mo e przekroczyæ wartoœci maks. czas poprzedzaj¹cy uruchomienie funkcji. Maks. czas poprzedzaj¹cy uruchomienie funkcji = 100 x czas odczytu. EB 8389 PL 27

28 Funkcje obserwacyjne 3.3 Wykres historyczny po³o enia zaworu x Rys. 6 Wykres historyczny po³o enia zaworu x jest statystyczn¹ analiz¹ zarejestrowanych po³o eñ zaworu. Informuje o tym, w jakim po³o eniu zawór najczêœciej pracuje w okresie jego eksploatacji i czy zarysowuje siê jakaœ tendencja zmiany zakresu roboczego. Je eli analiza wykresu historycznego wskazuje na b³¹d funkcji tendencji zakresu nastawy lub zakresu nastawy, to ustawnik pozycyjny generuje odpowiedni komunikat. Uruchomienie funkcji zapisu danych Zapis danych prowadzony jest w tle niezale nie od wybranego trybu pracy. Nie ma koniecznoœci aktywowania funkcji. Analiza d³ugookresowa Na potrzeby analizy d³ugookresowej ustawnik pozycyjny rejestruje po³o enie zaworu co sekundê i przyporz¹dkowuje je do zadanych przedzia³ów (klas) po³o enia zaworu. Przedzia³y po³o enia zaworu s¹ prezentowane graficznie w postaci wykresu belkowego. Parametr œrednia wartoœæ x analizy d³ugookresowej okreœla uœrednion¹ dla rozpatrywanego okresu przynale noœæ przedzia³u. Sumê zarejestrowanych i przyporz¹dkowanych po³o eñ zaworów podaje parametr liczba punktów pomiarowych. Na potrzeby analizy d³ugookresowej wartoœci pomiarowe s¹ zapisywane w ustawniku pozycyjnym co 24 godziny w sposób zabezpieczony przed nastêpstwami awarii zasilania. 28 EB 8389 PL

29 Funkcje obserwacyjne Analiza krótkookresowa Aby móc rozpoznaæ krótkotrwa³e zmiany po³o enia zaworu x, ustawnik pozycyjny rejestruje po³o enia zaworu za pomoc¹ ustawionego czasu odczytu dla krótkookresowego wykresu historycznego. Ustawnik pozycyjny zapisuje wartoœci pomiarowe w pamiêci o pojemnoœci 100 wpisów. Ostatnich 100 wartoœci pomiarowych znajduje siê w katalogu [Analiza krótkookresowa]. Parametr œrednia wartoœæ x analizy krótkookresowej okreœla uœrednion¹ dla ostatnich 100 wartoœci pomiarowych przynale noœæ przedzia³u. Wskazówka: w przypadku zmiany czasu odczytu historycznego wykresu analizy krótkookresowej kasowane s¹ starsze dane w katalogu [Analiza krótkookresowa]. Diagnoza funkcje obserwacyjne historyczny wykres po³o enia zaworu x analiza krótkookresowa Czas odczytu historycznego wykresu analizy krótkookresowej: od1sdo3600 s, [1 s] Rys. 6 Wykres historyczny po³o enia zaworu x EB 8389 PL 29

30 Funkcje obserwacyjne 3.4 Wykres historyczny odchy³ki regulacji e Rys. 7 Wykres historyczny odchy³ki regulacji e jest statystyczn¹ analiz¹ zarejestrowanych odchy³ek regulacji. Informuje o tym, jak czêsto wyst¹pi³y i jak du e by³y odchy³ki regulacji w okresie eksploatacji zaworu regulacyjnego i czy zarysowuje siê jakaœ tendencja zmiany odchy³ki regulacji. W idealnym przypadku odchy³ka regulacji powinna byæ jak najmniejsza. Je eli analiza wykresu historycznego wskazuje na b³¹d funkcji ograniczenie zakresu nastawy, przeciek wewnêtrzny lub po³¹czenie mechaniczne ustawnika z zaworem, to ustawnik pozycyjny generuje odpowiedni komunikat. Uruchomienie funkcji zapisu danych Zapis danych prowadzony jest w tle niezale nie od wybranego trybu pracy. Nie ma koniecznoœci aktywowania funkcji. Analiza d³ugookresowa Na potrzeby analizy d³ugookresowej ustawnik pozycyjny rejestruje odchy³kê regulacji co sekundê i przyporz¹dkowuje j¹ do zadanych przedzia³ów (klas). Przedzia³y odchy³ki regulacji s¹ prezentowane graficznie w postaci wykresu belkowego. Parametr œrednia wartoœæ e analizy d³ugookresowej okreœla uœrednion¹ dla rozpatrywanego okresu przynale noœæ przedzia³u. Sumê zarejestrowanych i przyporz¹dkowanych odchy³ek regulacji podaje parametr liczba punktów pomiarowych. Rys. 7 Odchy³ka regulacji e 30 EB 8389 PL
