Zasilacz impulsowy NOWY S82K

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zasilacz impulsowy NOWY S82K"

Transkrypt

1 Zasilacz impulsowy NOWY S82K Uniewersalny zasilacz do monta u na szynie DIN w zakresie mocy od 3 do 240W Szeroki zakres mocy: 3 do 240 W Szeroki zakres napiêcia wejœciowego AC: 100 do 240 VAC Detekcja spadku napiêcia (wskaÿnik alarmowy) jako standard (w przypadku modeli 240 W - tylko modele oznaczone "T"). Modele 100W s¹ dodatkowo wyposa one w wyjœcie alarmowe. Rozdzielone listwy zacisków wejœæ/wyjœæ w celu bezpiecznej i szybkiej instalacji Kilka par zacisków wyjœciowych: trzy pary dla modeli na 100 i 240W dwie pary dla modeli na 30 i 50W Zabezpieczone przed dotykiem listwy zaciskowe, zgodnie z VDE0106/P100. Zgodnoœæ z obostrzonymi standardami normy EN dotycz¹cej emisyjnoœci EMI (z wyj¹tkiem modeli 240 W) oraz norm¹ EN , dotycz¹c¹ emisyjnoœci EMS. Parametry wyjœcia DC zgodne z norm¹ EN55022, klasa A, przy wykorzystaniu zewnêtrznych filtrów przeciwzak³óceniowych (modele od 3 do 100 W) Spe³nia wymagania normy EN (limity dotycz¹ce emisji wy szych harmonicznych) z korekcj¹ PFC dla modeli 240 W. Mo liwoœæ pracy równoleg³ej (100 i 240 W). Posiada wiele miêdzynarodowych certyfikatów bezpieczeñstwa dotycz¹cych przemys³owych urz¹dzeñ kontrolnych i systemów komputerowych (ITE/TE) Instrukcja obs³ugi - dostêpna w 6-ciu jêzykach 1

2 Oznaczenia Modele od 3 do 100W Moc znamionowa Napiêcie wyjœciowe Pr¹d wyjœciowy Konfiguracja Oznaczenia 3 W 5 V 0.6 A Wyjœcie pojedyncze S82K V 0.25 A S82K V 0.2 A S82K V 0.13 A S82K W 5 V 1.5 A S82K V 0.6 A S82K V 0.5 A S82K V 0.3 A S82K V/ 12 V 0.3 A/0.2 A Wyjœcie ua ou podwójne u S82K V/ 15 V 0.2 A/0.2 A S82K W 5 V 2.5 A Wyjœcie pojedyncze S82K V 1.2 A S82K V 0.6 A S82K W 5 V 5.0 A S82K (p. Uwaga) 12 V 2.5 A S82K V 1.3 A S82K W 24 V 2.1 A S82K W 24 V 3.75 A S82K W 24 V 4.2 A S82K Uwaga: Moc wyjœciowa zasilacza S82K wynosi 25 W. Modele 240W Moc znamionowa Napiêcie wyjœciowe Pr¹d wyjœciowy Konfiguracja Oznaczenia 240 W 24 V 10 A Standard S82K W 24 V 10 A Ze wskaÿnikiem spadku napiêcia i wyjœciem alarmowym S82K-24024T 240 W 24 V 10 A Z korekcj¹ PFC S82K-P24024 Opis oznaczenia Modele od 3 do 100W S82K Moc znamionowa 003: 3 W 007: 7.5 W 015: 15 W 030: 30 W 050: 50 W 090: 90 W 100: 100 W Modele 240 W S82K Korekcja PFC Brak: nie P: tak Wyposa enie dodatkowe 2. Napiêcie wyjœciowe 05: +5 VDC 12: +12 VDC 15: +15 VDC 24: +24 VDC 27: ±12 VDC 28: ±15 VDC 2. WskaŸnik spadku napiêcia i wyjœcie alarmowe Brak: nie T: tak Szyna monta owa 50 cm (l) 7.3 mm (t) PFP-50N 1 m (l) 7.3 mm (t) PFP-100N 1 m (l) 16 mm (t) PFP-100N2 Filtr ose przeciwzak³óceniowy e Dla modeli od 3 do 50 W S82Y-JF3-N Dla modeli 100 W S82Y-JF6-N 2

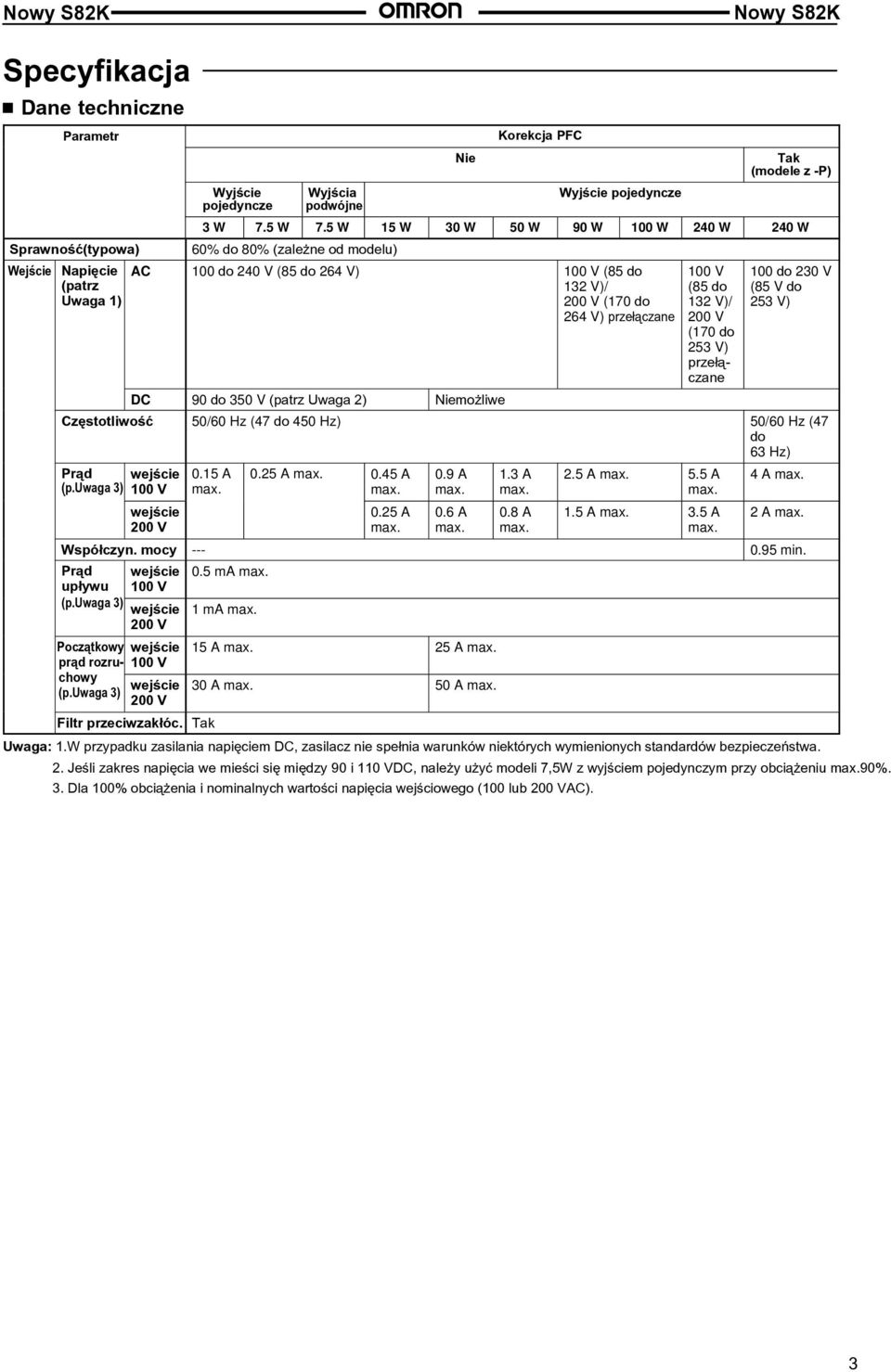

3 Specyfikacja Dane techniczne Parametr Wyjœcie pojedyncze Wyjœcia podwójne Nie Korekcja PFC Wyjœcie pojedyncze Tak (modele z -P) 3 W 7.5 W 7.5 W 15 W 30 W 50 W 90 W 100 W 240 W 240 W Sprawnoœæ(typowa) 60% do 80% (zale ne od modelu) Wejœcie Napiêcie (patrz Uwaga 1) AC 100 do 240 V (85 do 264 V) 100 V (85 do 132 V)/ 200 V (170 do 264 V) prze³¹czane 100 V (85 do 132 V)/ 200 V (170 do 253 V) prze³¹czane 100 do 230 V (85 V do 253 V) DC 90 do 350 V (patrz Uwaga 2) Niemo liwe Czêstotliwoœæ 50/60 Hz (47 do 450 Hz) 50/60 Hz (47 do 63 Hz) Pr¹d wejœcie 0.15 A 0.25 A 0.45 A 0.9 A 1.3 A 2.5 A 5.5 A 4 A (p.uwaga 3) 100 V wejœcie 0.25 A 0.6 A 0.8 A 1.5 A 3.5 A 2 A 200 V Wspó³czyn. mocy min. Pr¹d wejœcie 0.5 ma up³ywu 100 V (p.uwaga 3) wejœcie 200 V 1 ma Pocz¹tkowy pr¹d rozru- chowy (p.uwaga 3) wejœcie 100 V wejœcie 200 V 15 A 25 A 30 A 50 A Filtr przeciwzak³óc. Tak Uwaga: 1.W przypadku zasilania napiêciem DC, zasilacz nie spe³nia warunków niektórych wymienionych standardów bezpieczeñstwa. 2. Jeœli zakres napiêcia we mieœci siê miêdzy 90 i 110 VDC, nale y u yæ modeli 7,5W z wyjœciem pojedynczym przy obci¹ eniu 90%. 3. Dla 100% obci¹ enia i nominalnych wartoœci napiêcia wejœciowego (100 lub 200 VAC). 3

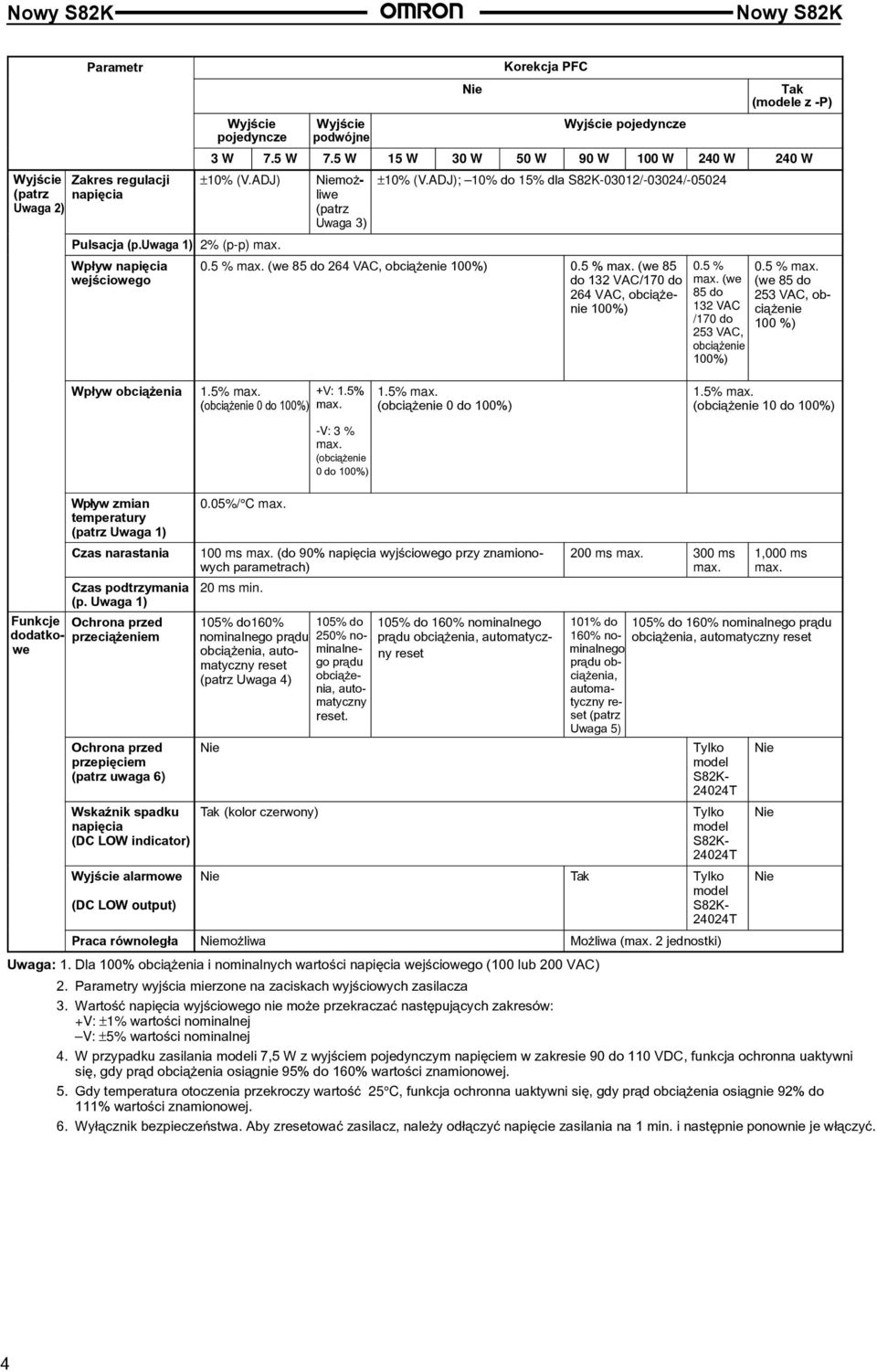

4 Parametr Wyjœcie pojedyncze Wyjœcie podwójne Nie Korekcja PFC Wyjœcie pojedyncze Tak (modele z -P) 3 W 7.5 W 7.5 W 15 W 30 W 50 W 90 W 100 W 240 W 240 W Wyjœcie Zakres regulacji ±10% (V.ADJ) Niemo - ±10% (V.ADJ); 10% do 15% dla S82K-03012/-03024/ (patrz Uwaga 2) napiêcia liwe (patrz Uwaga 3) Pulsacja (p.uwaga 1) 2% (p-p) Wp³yw napiêcia wejœciowego 0.5 % (we 85 do 264 VAC, obci¹ enie 100%) 0.5 % (we 85 do 132 VAC/170 do 264 VAC, obci¹ enie 100%) 0.5 % (we 85 do 132 VAC /170 do 253 VAC, obci¹ enie 100%) 0.5 % (we 85 do 253 VAC, obci¹ enie 100 %) Wp³yw obci¹ enia 1.5% : 1.5% (obci¹ enie 0 do 100%) -V: 3 % (obci¹ enie 0 do 100%) 1.5% (obci¹ enie 0 do 100%) 1.5% (obci¹ enie 10 do 100%) Wp³yw zmian temperatury (patrz Uwaga 1) Czas narastania Czas podtrzymania (p. Uwaga 1) Funkcje Ochrona przed dodatkowe przeci¹ eniem Ochrona przed przepiêciem (patrz uwaga 6) WskaŸnik spadku napiêcia (DC LOW indicator) 0.05%/ C 100 ms (do 90% napiêcia wyjœciowego przy znamionowych parametrach) 20 ms min. 105% do160% nominalnego pr¹du obci¹ enia, automatyczny reset (patrz Uwaga 4) Nie Tak (kolor czerwony) 105% do 250% nominalnego pr¹du obci¹ enia, automatyczny reset. 105% do 160% nominalnego pr¹du obci¹ enia, automatyczny reset 200 ms 300 ms 1,000 ms 101% do 105% do 160% nominalnego pr¹du 160% nominalnego obci¹ enia, automatyczny reset pr¹du obci¹ enia, automatyczny reset (patrz Uwaga 5) Tylko Nie model S82K T Tylko Nie model S82K T Wyjœcie alarmowe (DC LOW output) Nie Tak Tylko model S82K T Praca równoleg³a Niemo liwa Mo liwa ( 2 jednostki) Uwaga: 1. Dla 100% obci¹ enia i nominalnych wartoœci napiêcia wejœciowego (100 lub 200 VAC) 2. Parametry wyjœcia mierzone na zaciskach wyjœciowych zasilacza 3. Wartoœæ napiêcia wyjœciowego nie mo e przekraczaæ nastêpuj¹cych zakresów: : ±1% wartoœci nominalnej : ±5% wartoœci nominalnej 4. W przypadku zasilania modeli 7,5 W z wyjœciem pojedynczym napiêciem w zakresie 90 do 110 VDC, funkcja ochronna uaktywni siê, gdy pr¹d obci¹ enia osi¹gnie 95% do 160% wartoœci znamionowej. 5. Gdy temperatura otoczenia przekroczy wartoœæ 25 C, funkcja ochronna uaktywni siê, gdy pr¹d obci¹ enia osi¹gnie 92% do 111% wartoœci znamionowej. 6. Wy³¹cznik bezpieczeñstwa. Aby zresetowaæ zasilacz, nale y od³¹czyæ napiêcie zasilania na 1 min. i nastêpnie ponownie je w³¹czyæ. Nie 4

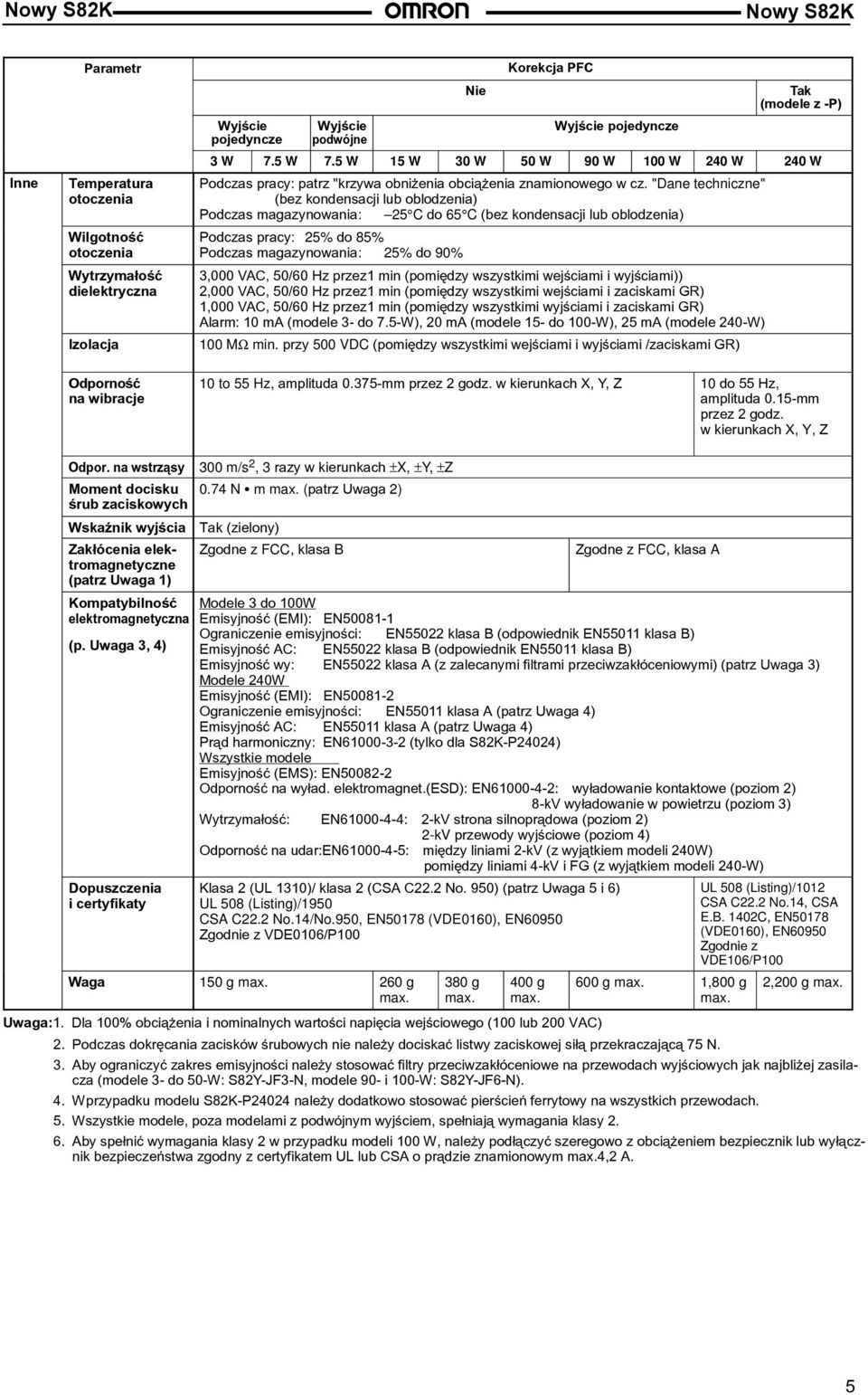

5 Inne Parametr Temperatura otoczenia Wilgotnoœæ otoczenia Wytrzyma³oœæ dielektryczna Izolacja Odpornoœæ na wibracje Wyjœcie pojedyncze Wyjœcie podwójne Nie Korekcja PFC Wyjœcie pojedyncze Tak (modele z -P) 3 W 7.5 W 7.5 W 15 W 30 W 50 W 90 W 100 W 240 W 240 W Podczas pracy: patrz "krzywa obni enia obci¹ enia znamionowego w cz. "Dane techniczne" (bez kondensacji lub oblodzenia) Podczas magazynowania: 25 C do 65 C (bez kondensacji lub oblodzenia) Podczas pracy: 25% do 85% Podczas magazynowania: 25% do 90% 3,000 VAC, 50/60 Hz przez1 min (pomiêdzy wszystkimi wejœciami i wyjœciami)) 2,000 VAC, 50/60 Hz przez1 min (pomiêdzy wszystkimi wejœciami i zaciskami GR) 1,000 VAC, 50/60 Hz przez1 min (pomiêdzy wszystkimi wyjœciami i zaciskami GR) Alarm: 10 ma (modele 3- do 7.5-W), 20 ma (modele 15- do 100-W), 25 ma (modele 240-W) 100 MΩ min. przy 500 VDC (pomiêdzy wszystkimi wejœciami i wyjœciami /zaciskami GR) 10 to 55 Hz, amplituda mm przez 2 godz. w kierunkach X, Y, Z 10 do 55 Hz, amplituda 0.15-mm przez 2 godz. w kierunkach X, Y, Z Odpor. na wstrz¹sy 300 m/s 2, 3 razy w kierunkach ±X, ±Y, ±Z Moment docisku 0.74 N m (patrz Uwaga 2) œrub zaciskowych WskaŸnik wyjœcia Tak (zielony) Zak³ócenia elektromagnetyczne Zgodne z FCC, klasa B (patrz Uwaga 1) Kompatybilnoœæ elektromagnetyczna (p. Uwaga 3, 4) Dopuszczenia i certyfikaty Zgodne z FCC, klasa A Modele 3 do 100W Emisyjnoœæ (EMI): EN Ograniczenie emisyjnoœci: EN55022 klasa B (odpowiednik EN55011 klasa B) Emisyjnoœæ AC: EN55022 klasa B (odpowiednik EN55011 klasa B) Emisyjnoœæ wy: EN55022 klasa A (z zalecanymi filtrami przeciwzak³óceniowymi) (patrz Uwaga 3) Modele 240W Emisyjnoœæ (EMI): EN Ograniczenie emisyjnoœci: EN55011 klasa A (patrz Uwaga 4) Emisyjnoœæ AC: EN55011 klasa A (patrz Uwaga 4) Pr¹d harmoniczny: EN (tylko dla S82K-P24024) Wszystkie modele Emisyjnoœæ (EMS): EN Odpornoœæ na wy³ad. elektromagnet.(esd): EN : wy³adowanie kontaktowe (poziom 2) 8-kV wy³adowanie w powietrzu (poziom 3) Wytrzyma³oœæ: EN : 2-kV strona silnopr¹dowa (poziom 2) 2-kV przewody wyjœciowe (poziom 4) Odpornoœæ na udar:en : miêdzy liniami 2-kV (z wyj¹tkiem modeli 240W) pomiêdzy liniami 4-kV i FG (z wyj¹tkiem modeli 240-W) Klasa 2 (UL 1310)/ klasa 2 (CSA C22.2 No. 950) (patrz Uwaga 5 i 6) UL 508 (Listing)/1950 CSA C22.2 No.14/No.950, EN50178 (VDE0160), EN60950 Zgodnie z VDE0106/P100 Waga 150 g 260 g 380 g 400 g 600 g 1,800 g UL 508 (Listing)/1012 CSA C22.2 No.14, CSA E.B. 1402C, EN50178 (VDE0160), EN60950 Zgodnie z VDE106/P100 2,200 g Uwaga:1. Dla 100% obci¹ enia i nominalnych wartoœci napiêcia wejœciowego (100 lub 200 VAC) 2. Podczas dokrêcania zacisków œrubowych nie nale y dociskaæ listwy zaciskowej si³¹ przekraczaj¹c¹ 75 N. 3. Aby ograniczyæ zakres emisyjnoœci nale y stosowaæ filtry przeciwzak³óceniowe na przewodach wyjœciowych jak najbli ej zasilacza (modele 3- do 50-W: S82Y-JF3-N, modele 90- i 100-W: S82Y-JF6-N). 4. W przypadku modelu S82K-P24024 nale y dodatkowo stosowaæ pierœcieñ ferrytowy na wszystkich przewodach. 5. Wszystkie modele, poza modelami z podwójnym wyjœciem, spe³niaj¹ wymagania klasy Aby spe³niæ wymagania klasy 2 w przypadku modeli 100 W, nale y pod³¹czyæ szeregowo z obci¹ eniem bezpiecznik lub wy³¹cznik bezpieczeñstwa zgodny z certyfikatem UL lub CSA o pr¹dzie znamionowym 4,2 A. 5

6 Niezawodnoœæ i ywotnoœæ Parametr Wartoœæ Definicja Niezawodnoœæ (MTBF) Min. 135,000 godzin MTBF(Mean Time Between Failures) oznacza czas miêdzy usterkami, obliczany na podstawie prawdopodobieñstwa wyst¹pienia przypadkowych usterek urz¹dzenia, okreœlaj¹cy niezawodnoœæ urz¹dzeñ. Nie jest on równoznaczny z czasem ywotnoœci urz¹dzenia. ywotnoœæ Min. 8 lat ywotnoœæ dotyczy œredniego czasu pracy przy temperat. otoczenia 40 C i obci¹ eniu 50%. ywotnoœæ zasilacza jest œciœle powi¹zana z ywotnoœci¹ wbudowanych aluminiowych kondensatorów elektrolitycznych Dane techniczne Krzywa obni enia obci¹ enia znamionowego Modele 3-/7.5-/15-/30-/50-/90-/100-W Model 240-W Praca samodzielna Praca równoleg³a Obci¹ enie (%) Instalacja B S82K Instalacja A Instalacja A Obci¹ enie (%) Instalacja A S82K-P24024: We 100-VAC (patrz Uwaga) Obci¹ enie (%) Instalacja A We 200-VAC S82K-P24024: We100-VAC Temperatura otoczenia ( C) Uwaga: 1. W przypadku zasilania modeli 7,5 W z pojedynczym wyjœciem napiêciowym 90 do 110 VDC, wartoœæ obci¹ enia wynosi 90%. 2. W przypadku eksploatacji modeli 90 W w temperaturze przekraczaj¹cej 25 C, wartoœæ obci¹ enia wynosi 90%. (A) Instalacja standardowa (pionowa) Góra Temperatura otoczenia ( C) Uwaga: We100-V: 85 do132 VAC (B) Instalacja pozioma Góra Temperatura otoczenia ( C) S82K- (nie zalecana w przypadku modeli 240 W) Uwaga: Przedstawiona powy ej krzywa obni enia obci¹ enia znamionowego dotyczy obydwu sposobów instalacji. 6

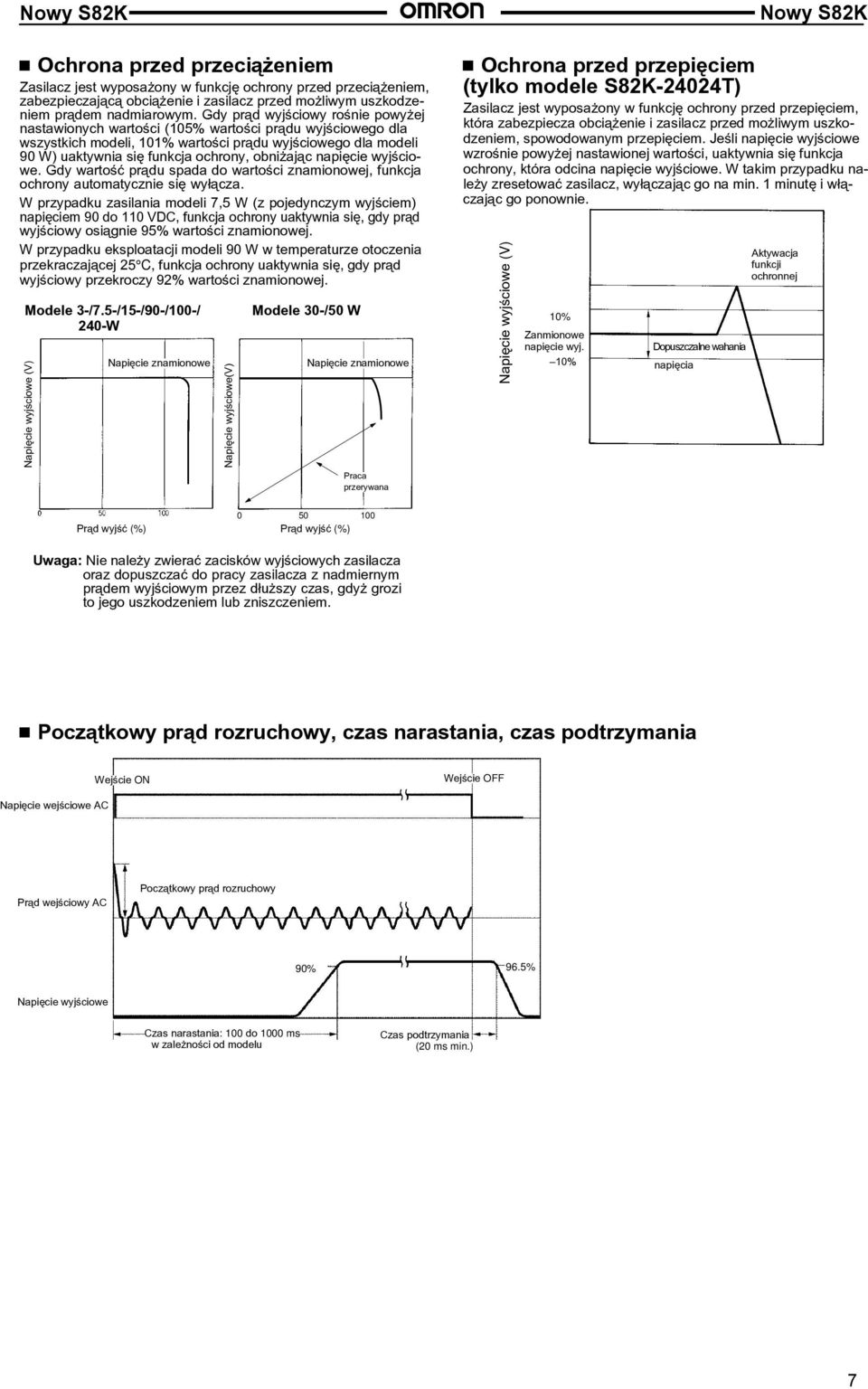

7 Ochrona przed przeci¹ eniem Zasilacz jest wyposa ony w funkcjê ochrony przed przeci¹ eniem, zabezpieczaj¹c¹ obci¹ enie i zasilacz przed mo liwym uszkodzeniem pr¹dem nadmiarowym. Gdy pr¹d wyjœciowy roœnie powy ej nastawionych wartoœci (105% wartoœci pr¹du wyjœciowego dla wszystkich modeli, 101% wartoœci pr¹du wyjœciowego dla modeli 90 W) uaktywnia siê funkcja ochrony, obni aj¹c napiêcie wyjœciowe. Gdy wartoœæ pr¹du spada do wartoœci znamionowej, funkcja ochrony automatycznie siê wy³¹cza. W przypadku zasilania modeli 7,5 W (z pojedynczym wyjœciem) napiêciem 90 do 110 VDC, funkcja ochrony uaktywnia siê, gdy pr¹d wyjœciowy osi¹gnie 95% wartoœci znamionowej. W przypadku eksploatacji modeli 90 W w temperaturze otoczenia przekraczaj¹cej 25 C, funkcja ochrony uaktywnia siê, gdy pr¹d wyjœciowy przekroczy 92% wartoœci znamionowej. Modele 3-/7.5-/15-/90-/100-/ 240-W Napiêcie wyjœciowe (V) Napiêcie znamionowe Napiêcie wyjœciowe(v) Modele 30-/50 W Napiêcie znamionowe Praca przerywana Ochrona przed przepiêciem (tylko modele S82K-24024T) Zasilacz jest wyposa ony w funkcjê ochrony przed przepiêciem, która zabezpiecza obci¹ enie i zasilacz przed mo liwym uszkodzeniem, spowodowanym przepiêciem. Jeœli napiêcie wyjœciowe wzroœnie powy ej nastawionej wartoœci, uaktywnia siê funkcja ochrony, która odcina napiêcie wyjœciowe. W takim przypadku nale y zresetowaæ zasilacz, wy³¹czaj¹c go na min. 1 minutê i w³¹czaj¹c go ponownie. Napiêcie wyjœciowe (V) 10% Zanmionowe napiêcie wyj. Dopuszczalne wahania 10% napiêcia Aktywacja funkcji ochronnej Pr¹d wyjœæ (%) Pr¹d wyjœæ (%) Uwaga: Nie nale y zwieraæ zacisków wyjœciowych zasilacza oraz dopuszczaæ do pracy zasilacza z nadmiernym pr¹dem wyjœciowym przez d³u szy czas, gdy grozi to jego uszkodzeniem lub zniszczeniem. Pocz¹tkowy pr¹d rozruchowy, czas narastania, czas podtrzymania Wejœcie ON Wejœcie OFF Napiêcie wejœciowe AC Pr¹d wejœciowy AC Pocz¹tkowy pr¹d rozruchowy 90% 96.5% Napiêcie wyjœciowe Czas narastania: 100 do 1000 ms w zale noœci od modelu Czas podtrzymania (20 ms min.) 7

8 Dzia³anie WskaŸnik spadku napiêcia i wyjœcie alarmowe (Wszystkie modele z wyj¹tkiem S82K-24024/P24024) Jeœli napiêcie na zaciskach wyjœciowych spadnie do 75% - 90% wartoœci nominalnej, zapali siê czerwony wskaÿnik na zasilaczu (DC LOW INDICATOR). W przypadku modeli S82K10024/24024T, dostêpne jest równie alarmowe wyjœcie przekaÿnikowe, za³¹czane w przypadku spadku napiêcia (DC LOW OUTPUT). Uwaga: Funkcja ta wykrywa spadek napiêcia na zaciskach wyjœciowych zasilacza. Aby dok³adnie sprawdziæ wartoœæ napiêcia wyjœciowego nale y dokonaæ pomiaru na zaciskach obci¹ enia WskaŸnik Napiêcie Wy alarmowe modeli 10024/ 24024T (DC LOW output) (patrz Uwaga 2) Zielony: DC ON Jeœli wartoœæ napiêcia na zaciskach wyjœciowych wynosi wiêcej Czerwony: DC LOW ni 90% wartoœci nominalnej, œwieci wskaÿnik zielony Zielony: Czerwony: DC ON Jeœli wartoœæ napiêcia na zaciskach wyjœciowych wynosi 75% do DC LOW (patrz Uwaga 1) 90% wartoœci nominalnej, œwieci wskaÿnik czerwony. Zielony: DC ON Jeœli wartoœæ napiêcia na zaciskach wyjœciowych wynosi 0 V, oba wskaÿniki s¹ wy³¹czone Czerwony: DC LOW Uwaga: 1. Im bardziej spada napiêcie na zaciskach wyjœæ, tym ciemniej œwiec¹ wskaÿniki zielony i czerwony. 2. Obci¹ alnoœæ styków przekaÿnika wynosi 0,1 A przy 24 VDC. Schematy blokowe S82K-003 (3 W) S82K-007 (7.5 W, wyjœcie pojedyncze) Bezpiecznik(1 A) AC (L) + V (WE) AC (N) Filtr przeciwzak³óceniowy Obw. zabezpieczaj¹cy przed pocz¹tkowym pr¹dem rozruchowym V (WY DC) kontrolny WskaŸnik spadku napiêcia Obwod wykrywaj¹cy przeci¹ enie Transoptor Detektor S82K-007 (7.5 W, wyjœcia podwójne) AC (L) Bezpiecznik (1 A) V (WE) AC (N) Filtr przeciwzak³óceniowy Obw. zabezpieczaj¹cy przed pocz¹tkowym pr¹dem rozruchowym + V (WY DC) (WY DC) kontrolny WskaŸnik spadku napiêcia Obwod wykrywaj¹cy przeci¹ e- nie Transoptor Detektor 8

9 S82K-015 (15 W) S82K-030 (30 W) S82K (50 W) Bezpiecznik (3 A) AC (L) + V AC (N) (WE) Filtr przeciwzak³óceniowy Obw. zabezpiecz. przed pocz¹tkowym pr¹dem rozruchowym V (WY DC) kontrolny WskaŸnik spadku napiêcia wykrywaj¹cy przeci¹ enie Transoptor Detektor S82K (90 W) S82K (100 W) Bezpiecznik (5 A) AC (L) + V AC (N) Zaciski do wyboru Napiêcie wejœciowe (100 lub 200 V) (patrz Uwaga 2) (WE) Filtr przeciwzak³óceniowy Obw. zabezpiecz. przed pocz¹tkowym pr¹dem rozruchowym kontrolny V WskaŸnik spadku napiêcia/ wyjœcie alarmowe (WY DC) wykrywaj¹cy przeci¹ enie Transoptor Detektor Uwaga: U yj zwory na zaciskach 7 i 8 w przypadku napiêcia 100 do 120 VAC, zdejmij zworê w przypadku napiêcia 200 do 240 VAC S82K (240 W) Bezpiecznik (5 A) AC (L) INPUT (WE) Filtr przeciwzak³óceniowy AC (N) Obw. zabezpiecz. przed pocz. pr¹d.rozruch. Zaciski do wyboru Napiêcie wejœciowe (100 lub 200 V) (patrz Uwaga 2) GR kontrolny i obwód wyg³adz. Detektor + V WY DC V DC LOW wykrywaj¹cy przeci¹ enie Transoptor alarmowy zabezpiecz. przed przepiêciem (p.uwaga 1) WskaŸnik spadku napiêcia/wyjœcie alarmowe Uwaga: 1. zabezpieczaj¹cy przed przepiêciem i wskaÿnik spadku napiêcia s¹ dostêpne tylko w modelu S82K-24024T 2. U yj zwory na zaciskach 7 i 8 w przypadku napiêcia 100 do 120 VAC, zdejmij zworê w przypadku napiêcia 200 do 240 VAC (patrz Uwaga 1) 9

10 S82K-P24024 (240 W) Bezpiecznik (8 A) AC (L) Filtr przeciwzak³óceniowy AC (N) zebezp. przed pocz¹tkow. pr¹dem rozruch. Ograniczenie emisji wy szych harmonicznych Obw.wyg³adzaj¹cy i obw. wyg³adzaj. + V WYJŒCIE DC V kontrolny wykrywaj¹cy przeci¹ enie Detektor GR Transoptor Wymiary Uwaga: Jeœli nie opisano inaczej, wszystkie wymiary podane s¹ w milimetrach. S82K-003 (3 W) S82K-007 (7.5 W) Uchwyty monta owe (dostarczane z zasilaczem) U ywane w przypadku nie montowania zasilacza bezpoœrednio na szynie DIN. Dwa, 4.5± 0.1 dia. 35± ± ± ± 0.1 Otwory monta owe Uchwyty monta owe M3.5 z kwadratow¹ podk³adk¹ (po wysuniêciu uchwytu: 7 ) Otwory M4 lub 4.5-dia. Uwaga: W przypadku monta u kilku zasilaczy w rzêdzie nale y zachowaæ odleg³oœæ min. 20 mm (L) pomiêdzy ka dym z zasilaczy. S82K-015 (15 W) M3.5 z kwadratow¹ podk³adk¹ (po wysuniêciu uchwytu: 7 ) Otwory monta owe Dwa otwory monta owe M4 lub 4.5-dia Uwaga: W przypadku monta u kilku zasilaczy w rzêdzie nale y zachowaæ odleg³oœæ min. 20 mm (L) pomiêdzy ka dym z zasilaczy. 10 L 35

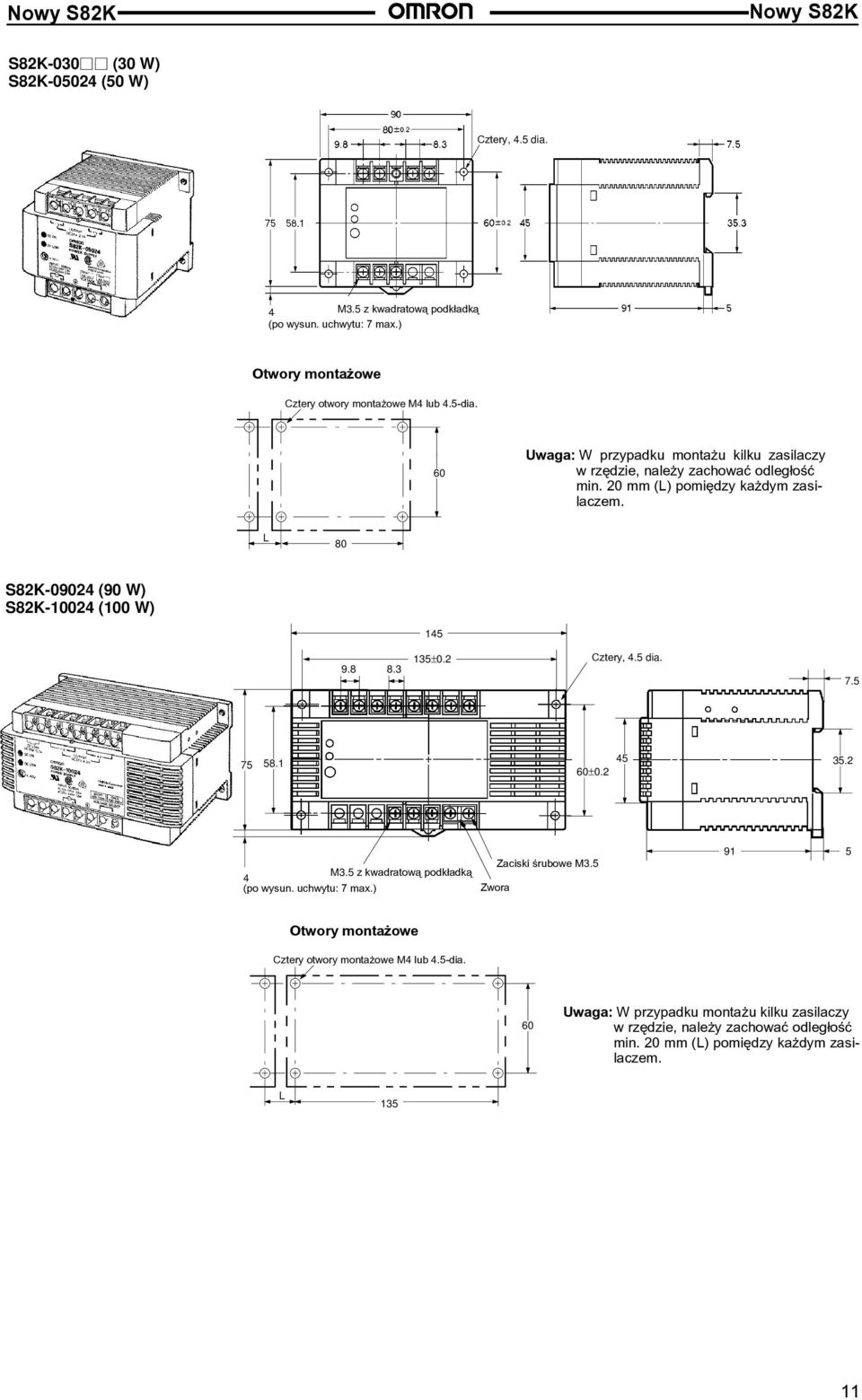

11 S82K-030 (30 W) S82K (50 W) Cztery, 4.5 dia. 4 M3.5 z kwadratow¹ podk³adk¹ (po wysun. uchwytu: 7 ) Otwory monta owe Cztery otwory monta owe M4 lub 4.5-dia. 60 Uwaga: W przypadku monta u kilku zasilaczy w rzêdzie, nale y zachowaæ odleg³oœæ min. 20 mm (L) pomiêdzy ka dym zasilaczem. L 80 S82K (90 W) S82K (100 W) ±0.2 Cztery, 4.5 dia ± M3.5 z kwadratow¹ podk³adk¹ 4 (po wysun. uchwytu: 7 ) Zwora Zaciski œrubowe M Otwory monta owe Cztery otwory monta owe M4 lub 4.5-dia. 60 Uwaga: W przypadku monta u kilku zasilaczy w rzêdzie, nale y zachowaæ odleg³oœæ min. 20 mm (L) pomiêdzy ka dym zasilaczem. L

12 S82K ± Cztery, 4.5 dia (po wys.uchw.: 8 ) M3.5 z kwadratow¹ podk³adk¹ M3.5 zaciski œrubowe Zwora 115± Otwory monta owe 270 L 115±0.2 Cztery otwory monta owe M4 lub 4.5-dia. Uwaga: W przypadku monta y kilku zasilaczy w rzêdzie, nale y zachowaæ odleg³oœæ min. 20 mm (L) pomiêdzy ka dym zasilaczem. Wyposa enie dodatkowe Szyna monta owa (zamawiana dodatkowo) PFP-100N/PFP-50N PFP-100N ± ±0.3 27± , 25 x ± ,000 (500) (patrz Uwaga) (5) (patrz Uwaga) , Uwaga: wartoœci w nawiasach dotycz¹ PFP-50N. Filtr przeciwzak³óceniowy (zamawiany oddzielnie) Dla modeli S82Y-JF3-N 3- do 50 W Dla modeli S82Y-JF6-N 90- i 100 W 16 A B±1 16 Dwa 4.8 dia. (otwory monta owe) D±1 4 39±0.5 Oznaczenie 47± C± Szeœæ, M4 Model A B C D S82Y-JF3-N S82Y-JF6-N

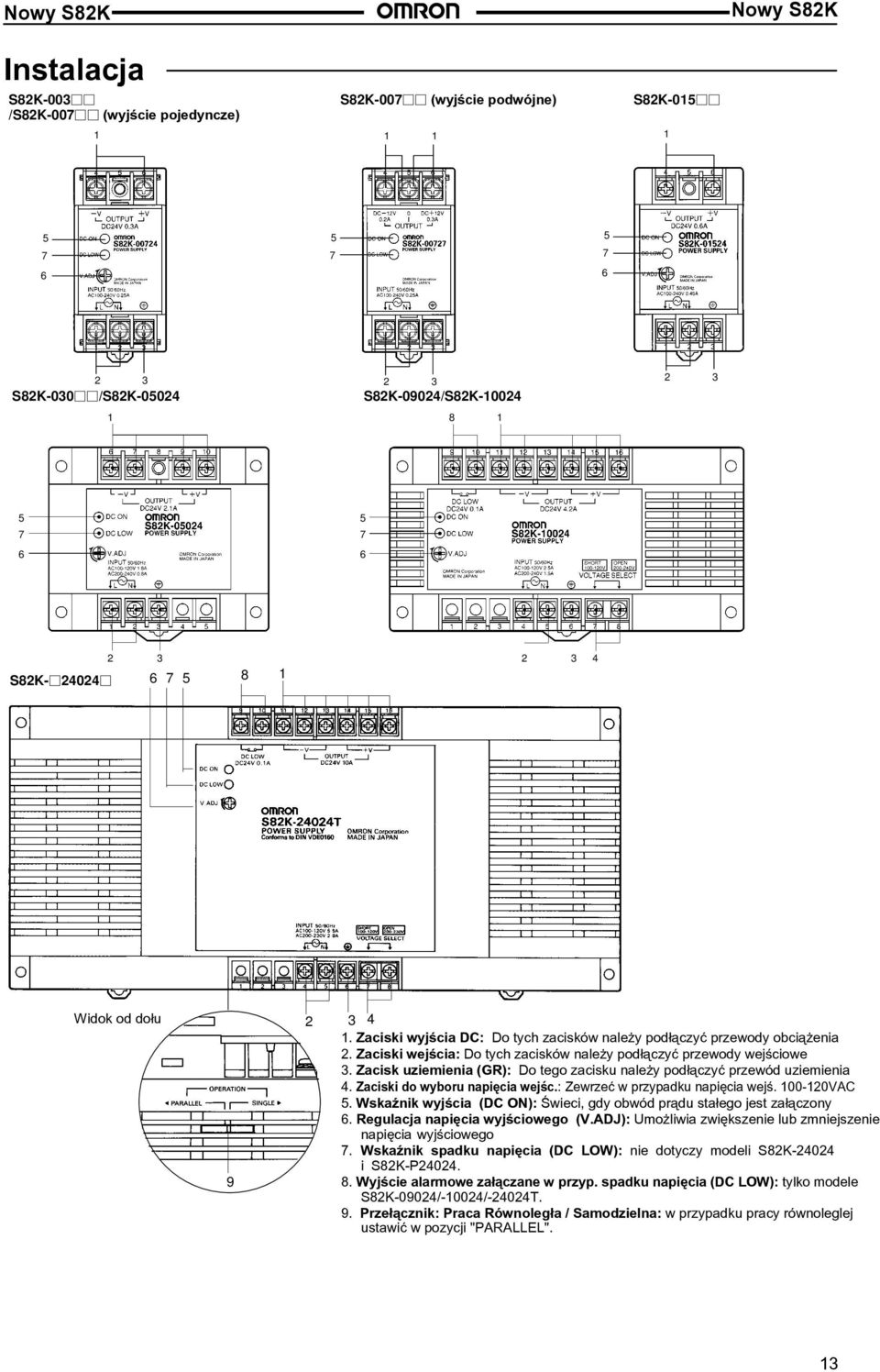

13 Instalacja S82K-003 /S82K-007 (wyjœcie pojedyncze) 1 S82K-007 (wyjœcie podwójne) 1 1 S82K S82K-030 /S82K S82K-09024/S82K S82K Widok od do³u Zaciski wyjœcia DC: Do tych zacisków nale y pod³¹czyæ przewody obci¹ enia 2. Zaciski wejœcia: Do tych zacisków nale y pod³¹czyæ przewody wejœciowe 3. Zacisk uziemienia (GR): Do tego zacisku nale y pod³¹czyæ przewód uziemienia 4. Zaciski do wyboru napiêcia wejœc.: Zewrzeæ w przypadku napiêcia wejœ VAC 5. WskaŸnik wyjœcia (DC ON): Œwieci, gdy obwód pr¹du sta³ego jest za³¹czony 6. Regulacja napiêcia wyjœciowego (V.ADJ): Umo liwia zwiêkszenie lub zmniejszenie napiêcia wyjœciowego 7. WskaŸnik spadku napiêcia (DC LOW): nie dotyczy modeli S82K i S82K-P Wyjœcie alarmowe za³¹czane w przyp. spadku napiêcia (DC LOW): tylko modele S82K-09024/-10024/-24024T. 9. Prze³¹cznik: Praca Równoleg³a / Samodzielna: w przypadku pracy równoleglej ustawiæ w pozycji "PARALLEL". 13

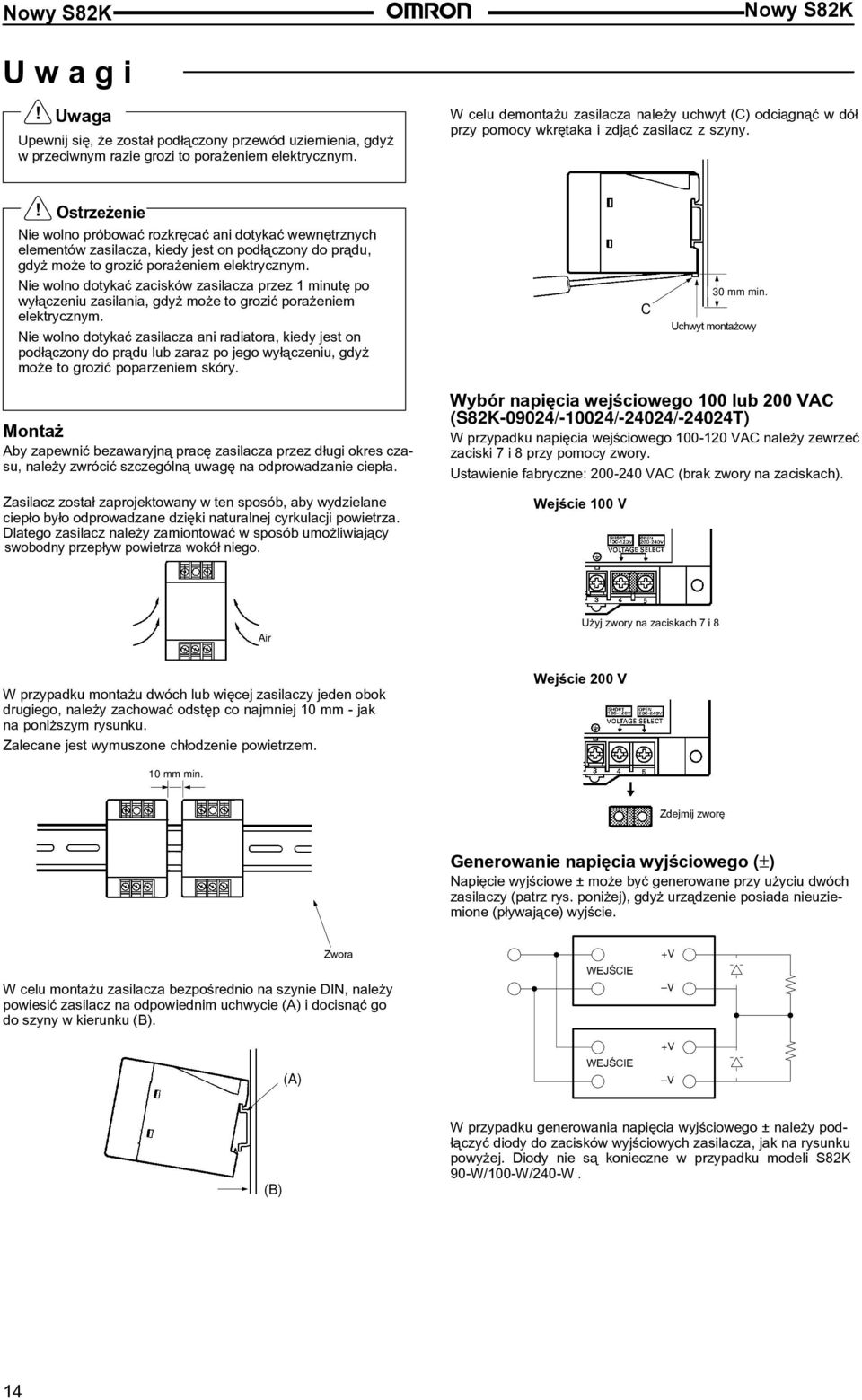

14 U w a g i! Uwaga Upewnij siê, e zosta³ pod³¹czony przewód uziemienia, gdy w przeciwnym razie grozi to pora eniem elektrycznym. W celu demonta u zasilacza nale y uchwyt (C) odci¹gn¹æ w dó³ przy pomocy wkrêtaka i zdj¹æ zasilacz z szyny.! Ostrze enie Nie wolno próbowaæ rozkrêcaæ ani dotykaæ wewnêtrznych elementów zasilacza, kiedy jest on pod³¹czony do pr¹du, gdy mo e to groziæ pora eniem elektrycznym. Nie wolno dotykaæ zacisków zasilacza przez 1 minutê po wy³¹czeniu zasilania, gdy mo e to groziæ pora eniem elektrycznym. Nie wolno dotykaæ zasilacza ani radiatora, kiedy jest on pod³¹czony do pr¹du lub zaraz po jego wy³¹czeniu, gdy mo e to groziæ poparzeniem skóry. C 30 mm min. Uchwyt monta owy Monta Aby zapewniæ bezawaryjn¹ pracê zasilacza przez d³ugi okres czasu, nale y zwróciæ szczególn¹ uwagê na odprowadzanie ciep³a. Zasilacz zosta³ zaprojektowany w ten sposób, aby wydzielane ciep³o by³o odprowadzane dziêki naturalnej cyrkulacji powietrza. Dlatego zasilacz nale y zamiontowaæ w sposób umo liwiaj¹cy swobodny przep³yw powietrza wokó³ niego. Wybór napiêcia wejœciowego 100 lub 200 VAC (S82K-09024/-10024/-24024/-24024T) W przypadku napiêcia wejœciowego VAC nale y zewrzeæ zaciski 7 i 8 przy pomocy zwory. Ustawienie fabryczne: VAC (brak zwory na zaciskach). Wejœcie 100 V Air U yj zwory na zaciskach 7 i 8 W przypadku monta u dwóch lub wiêcej zasilaczy jeden obok drugiego, nale y zachowaæ odstêp co najmniej 10 mm - jak na poni szym rysunku. Zalecane jest wymuszone ch³odzenie powietrzem. Wejœcie 200 V 10 mm min. Zdejmij zworê Generowanie napiêcia wyjœciowego (±) Napiêcie wyjœciowe ± mo e byæ generowane przy u yciu dwóch zasilaczy (patrz rys. poni ej), gdy urz¹dzenie posiada nieuziemione (p³ywaj¹ce) wyjœcie. Zwora W celu monta u zasilacza bezpoœrednio na szynie DIN, nale y powiesiæ zasilacz na odpowiednim uchwycie (A) i docisn¹æ go do szyny w kierunku (B). (A) (B) W przypadku generowania napiêcia wyjœciowego ± nale y pod- ³¹czyæ diody do zacisków wyjœciowych zasilacza, jak na rysunku powy ej. Diody nie s¹ konieczne w przypadku modeli S82K 90-W/100-W/240-W. 14

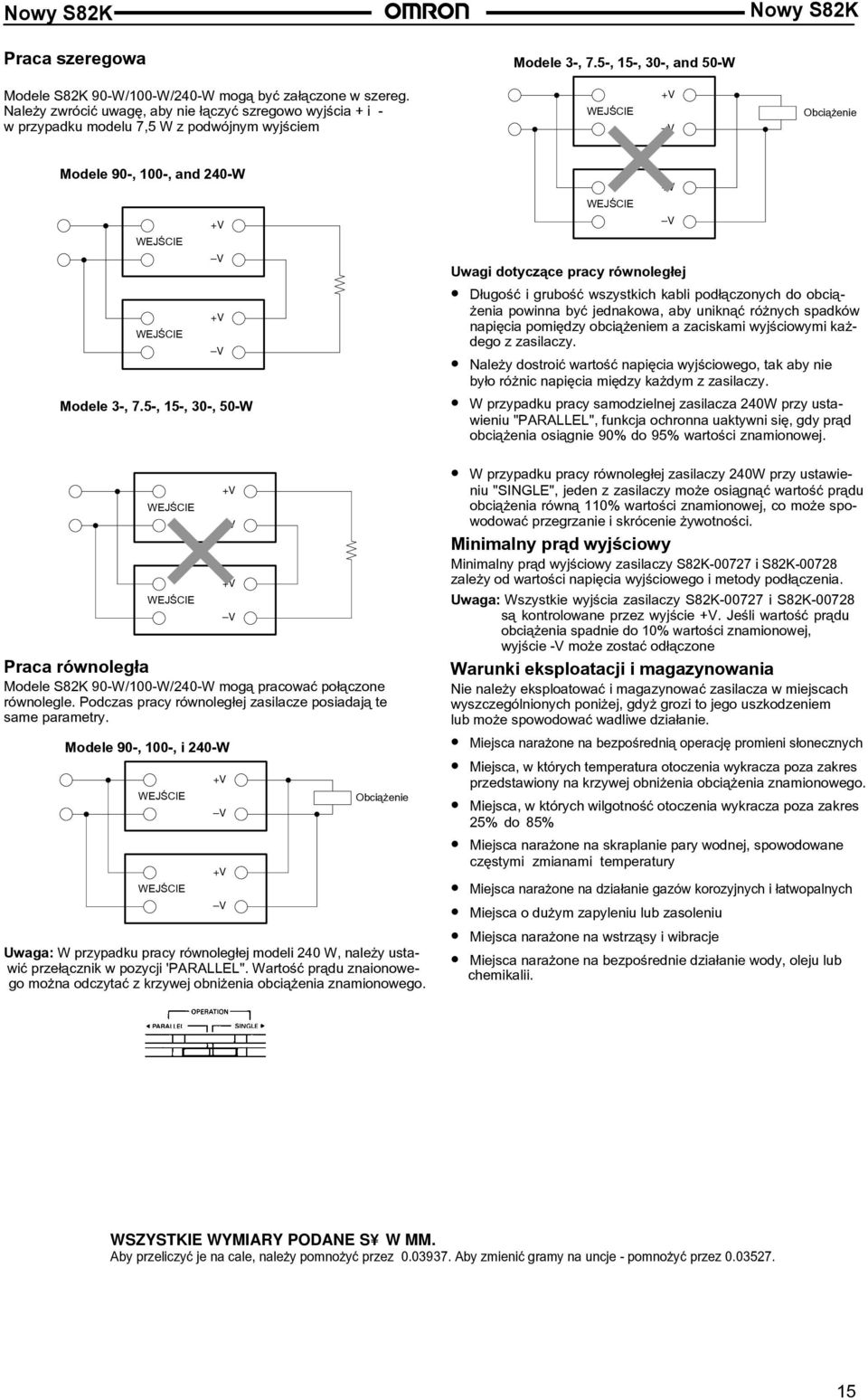

15 Praca szeregowa Modele 3-, 7.5-, 15-, 30-, and 50-W Modele S82K 90-W/100-W/240-W mog¹ byæ za³¹czone w szereg. Nale y zwróciæ uwagê, aby nie ³¹czyæ szregowo wyjœcia + i - w przypadku modelu 7,5 W z podwójnym wyjœciem Obci¹ enie Modele 90-, 100-, and 240-W Modele 3-, 7.5-, 15-, 30-, 50-W Uwagi dotycz¹ce pracy równoleg³ej D³ugoœæ i gruboœæ wszystkich kabli pod³¹czonych do obci¹- enia powinna byæ jednakowa, aby unikn¹æ ró nych spadków napiêcia pomiêdzy obci¹ eniem a zaciskami wyjœciowymi ka - dego z zasilaczy. Nale y dostroiæ wartoœæ napiêcia wyjœciowego, tak aby nie by³o ró nic napiêcia miêdzy ka dym z zasilaczy. W przypadku pracy samodzielnej zasilacza 240W przy ustawieniu "PARALLEL", funkcja ochronna uaktywni siê, gdy pr¹d obci¹ enia osi¹gnie 90% do 95% wartoœci znamionowej. Praca równoleg³a Modele S82K 90-W/100-W/240-W mog¹ pracowaæ po³¹czone równolegle. Podczas pracy równoleg³ej zasilacze posiadaj¹ te same parametry. Modele 90-, 100-, i 240-W Obci¹ enie Uwaga: W przypadku pracy równoleg³ej modeli 240 W, nale y ustawiæ prze³¹cznik w pozycji 'PARALLEL". Wartoœæ pr¹du znaionowego mo na odczytaæ z krzywej obni enia obci¹ enia znamionowego. W przypadku pracy równoleg³ej zasilaczy 240W przy ustawieniu "SINGLE", jeden z zasilaczy mo e osi¹gn¹æ wartoœæ pr¹du obci¹ enia równ¹ 110% wartoœci znamionowej, co mo e spowodowaæ przegrzanie i skrócenie ywotnoœci. Minimalny pr¹d wyjœciowy Minimalny pr¹d wyjœciowy zasilaczy S82K i S82K zale y od wartoœci napiêcia wyjœciowego i metody pod³¹czenia. Uwaga: Wszystkie wyjœcia zasilaczy S82K i S82K s¹ kontrolowane przez wyjœcie. Jeœli wartoœæ pr¹du obci¹ enia spadnie do 10% wartoœci znamionowej, wyjœcie -V mo e zostaæ od³¹czone Warunki eksploatacji i magazynowania Nie nale y eksploatowaæ i magazynowaæ zasilacza w miejscach wyszczególnionych poni ej, gdy grozi to jego uszkodzeniem lub mo e spowodowaæ wadliwe dzia³anie. Miejsca nara one na bezpoœredni¹ operacjê promieni s³onecznych Miejsca, w których temperatura otoczenia wykracza poza zakres przedstawiony na krzywej obni enia obci¹ enia znamionowego. Miejsca, w których wilgotnoœæ otoczenia wykracza poza zakres 25% do 85% Miejsca nara one na skraplanie pary wodnej, spowodowane czêstymi zmianami temperatury Miejsca nara one na dzia³anie gazów korozyjnych i ³atwopalnych Miejsca o du ym zapyleniu lub zasoleniu Miejsca nara one na wstrz¹sy i wibracje Miejsca nara one na bezpoœrednie dzia³anie wody, oleju lub chemikalii. WSZYSTKIE WYMIARY PODANE S W MM. Aby przeliczyæ je na cale, nale y pomno yæ przez Aby zmieniæ gramy na uncje - pomno yæ przez
