1 Zbiornik oleju typ UB do 50 dm 3 K ZASTOSOANIE Elementem sk³adowym ka dego urz¹dzenia hydraulicznego jest zbiornik oleju. Podstawowym zadaniem zbiornika jest pomieszczenie niezbêdnej iloœci oleju hydrauliczego z uwzglêdnieniem zmiennej objêtoœci odbiorników podczas cyklu roboczego. Ponadto zadaniem zbiornika jest: a) ych³adzanie oleju hydraulicznego. Ustalona w uk³adzie temperatura nie mo e byæ wy sza ni maksymalna temperatura robocza (328 K C) tak, aby nie trzeba by³o stosowaæ oddzielnego ch³odzenia. Temperatura oleju w zbiorniku wzrasta do momentu uzyskania równowagi pomiêdzy doprowadzan¹ moc¹ strat, a odprowadzan¹ moc¹ ciepln¹. Iloœæ ciep³a oddana przez zbiornik zale y od : - wielkoœci zbiornika (pole powierzchni zewnêtrznej) - stopnia jego nape³nienia - ró nicy temperatur: wewnêtrznej i zewnêtrznej - miejsca ustawienia (cyrkulacji powietrza) Dobór wielkoœci zbiornika uzale niony jest od wydajnoœci zainstalowanej pompy, spodziewanego nagrzewania oleju, iloœci zainstalowanych na zbiorniku elementów hydraulicznych oraz objêtoœci cieczy w uk³adzie. OPIS BUDOY Bezciœnieniowe zbiorniki typu UB... wykonane s¹ z blach stalowych przez spawanie i maj¹ nastêpuj¹ce cechy i elementy budowy: - sztywna konstrukcja bêd¹ca podstaw¹ do zabudowy zespo³u pompa - silnik oraz elementów uk³adu hydraulicznego; - krawêdzie bocznych œcian tworz¹ wannê dla oleju wyciekaj¹cego przy wymianie zabudowanych elementów; - w³az rewizyjny pozwalaj¹cy na czyszczenie zbiornika (oprócz zbiorników UBEK); - pochylenie dna zbiornika, przez co cz¹steczki brudu osadzaj¹ siê w najni szym miejscu i nie s¹ zasysane przez pompê; Przyjmuje siê pojemnoœæ zbiornika równ¹ 3-5 krotnej minutowej wydajnoœci pompy. Ponadto nale y uwzglêdniæ tzw. poduszkê powietrzn¹ wynosz¹c¹ % objêtoœci cieczy. b) ytr¹cenia powietrza z cieczy roboczej. oleju hydraulicznym znajduje siê powietrze w postaci rozpuszczonej. Rozpuszczone w oleju powietrze musi byæ wytr¹cone w postaci pêcherzyków. Celem u³atwienia tego procesu nale y d¹ yæ do jak najwiêkszej powierzchni oleju. c) Osadzanie zanieczyszczeñ. Cz¹steczki zanieczyszczeñ znajduj¹cych siê w oleju hydraulicznym musz¹ mieæ mo liwoœæ osadzania siê. Sprzyja temu odpowiednie pochylenie dna zbiornika pozwalaj¹ce na osadzanie siê zanieczyszczeñ w najni szym punkcie. d) Zbiornik stanowi tak e konstrukcjê noœn¹ dla zespo³u pompa - silnik elektryczny, oraz tablicy lub bloku z elementami hydraulicznymi, a tak e z osprzêtem. - korek spustowy oleju brudnego usytuowany jest w najni szym miejscu; - przeœwit nad pod³o em umo liwiaj¹cy dobr¹ cyrkulacjê powietrza (dobre ch³odzenie dna zbiornika), a tak e transport zbiornika wózkiem wid³owym; - optyczny wska nik poziomu oleju umo liwiaj¹cy odczytanie minimalnego i maksymalnego poziomu oleju w zbiorniku; - filtr wlewowy z filtrem powietrza typu 2 produkcji.f. Sêdziszów M³p lub UOFP... - filtr magnetyczny (oprócz zbiorników UBEK). DODATKOE YPOSA ENIE Na specjalne zamówienie i po uzgodnieniu, zbiorniki mog¹ byæ dodatkowo wyposa one w : 1. Elektryczny sygnalizator poziomu oleju typu UOSP... (karta katalogowa K ), po uprzednim okreœleniu miejsca jego zabudowy na zbiorniku. 2. Filtr wlewowy z filtrem powietrza typu UOFP... ( karta katalogowa K ) 3. Termometr zintegrowany ze wskaÿnikiem poziomu oleju lub indywidualny. 4. Grza³ki elektryczne p³aszczowe typu GP... o napiêciu zasilania 220 V (nie dotyczy zbiorników o wielkoœci ; 25, 40 i 50 dm 3 ). Moc grza³ki oraz iloœæ grza³ek wg uzgodnieñ. MALOANIE ewnêtrzne i zewnêtrzne powierzchnie zbiornika pomalowane s¹ farb¹ podk³adow¹ czerwon¹ tlenkow¹ olejoodporn¹. nêtrze zbiornika malowane jest ponadto farb¹ nawierzchniow¹ olejoodporn¹. Standardowo zbiorniki malowane s¹ na kolor zielony (RAL 5010).Na yczenie zamawiaj¹cego zewnêtrzne powierzchnie zbiornika mog¹ byæ pomalowane tak e farb¹ nawierzchniow¹ na wybrany przez klienta kolor. -1- K 5605

2 YMIARY GABARYTOE ZBIORNIKÓ TYP UBSK... od wielkoœci 63 do 200 od wielkoœci 250 do 630 Rodzaj zbiornika YMIARY GABARYTOE P YTY ZBIORNIKA TYP UBSK... P³yta "E" Max.iloœæ oleju w zbiorniku ymiary gabarytowe zbiornika (TABELA 1) Oznaczenie litry L 1 L 2 B 2 B 3 H 1 H 2 H 3 H 4 H 5 H 6 D 1 D 2 S 1 S 2 S 3 kg UBSK UBSK UBSK UBSK UBSK UBSK UBSK UBSK od wielkoœci 63 do 300 Masa od wielkoœci 400 do 630 Iloœæ w³azów rewizyj nych uszczelnienie guma olejoodporna ymiary gabarytowe pokrywy zbiornika typ "E" iloœæ œrednica NG L 5 B 5 B 6 otw.moc. otw.moc reszta wymiarów tak jak w UBNK 630 pod filtr UOFP-32 (dla UBSK63, UBSK100) pod filtr UOFP 50 (od UBSK 160) pod filtr UOFP-50 K

3 YMIARY GABARYTOE ZBIORNIKÓ TYP UBNK... od wielkoœci 63 do 160 od wielkoœci 250 do 50 Typ zbiornika Max.iloœæ oleju w zbiorniku ymiary gabarytowe zbiornika (TABELA 3) Masa Iloœæ w³azów rewizyj nych Oznaczenie litry L 1 L 2 B 2 B 3 H 1 H 2 H 3 H 4 H 5 H 6 D 1 D 2 S 1 S 2 S 3 kg UBNK UBNK UBNK UBNK UBNK UBNK UBNK UBNK UBNK YMIARY GABARYTOE P YTY ZBIORNIKA TYP UBNK... Odmiana "E" od wielkoœci 63 do 250 od wielkoœci 400 do 50 uszczelnienie guma olejoodporna Odmiana "C" ymiary gabarytowe pokrywy zbiornika typ "E" iloœæ œrednica NG L 5 B 5 B 6 otw.moc. otw.moc pod filtr UOFP-32 (dla UBNK63, UBNK100) pod filtr UOFP 50 (od UBNK 160) pod filtr UOFP K 5605

4 X Y YMIARY GABARYTOE ZBIORNIKÓ TYP UBEK... Rodzaj zbiornika Max.iloœæ oleju w zbiorniku ymiary gabarytowe zbiornika (TABELA 5) Masa Oznaczenie litry L 1 L 2 B 2 B 3 H 1 H 2 H 3 H 4 S 2 kg UBEK UBEK UBEK UBEK UBEK UBEK UBEK UBEK UBEK UBEK YMIARY GABARYTOE P YTY ZBIORNIKA TYP UBEK... od wielkoœci do 75 od wielkoœci 100 do 300 ymiary gabarytowe pokrywy zbiornika typ "E" NG S 1 L 1 B 5 L K

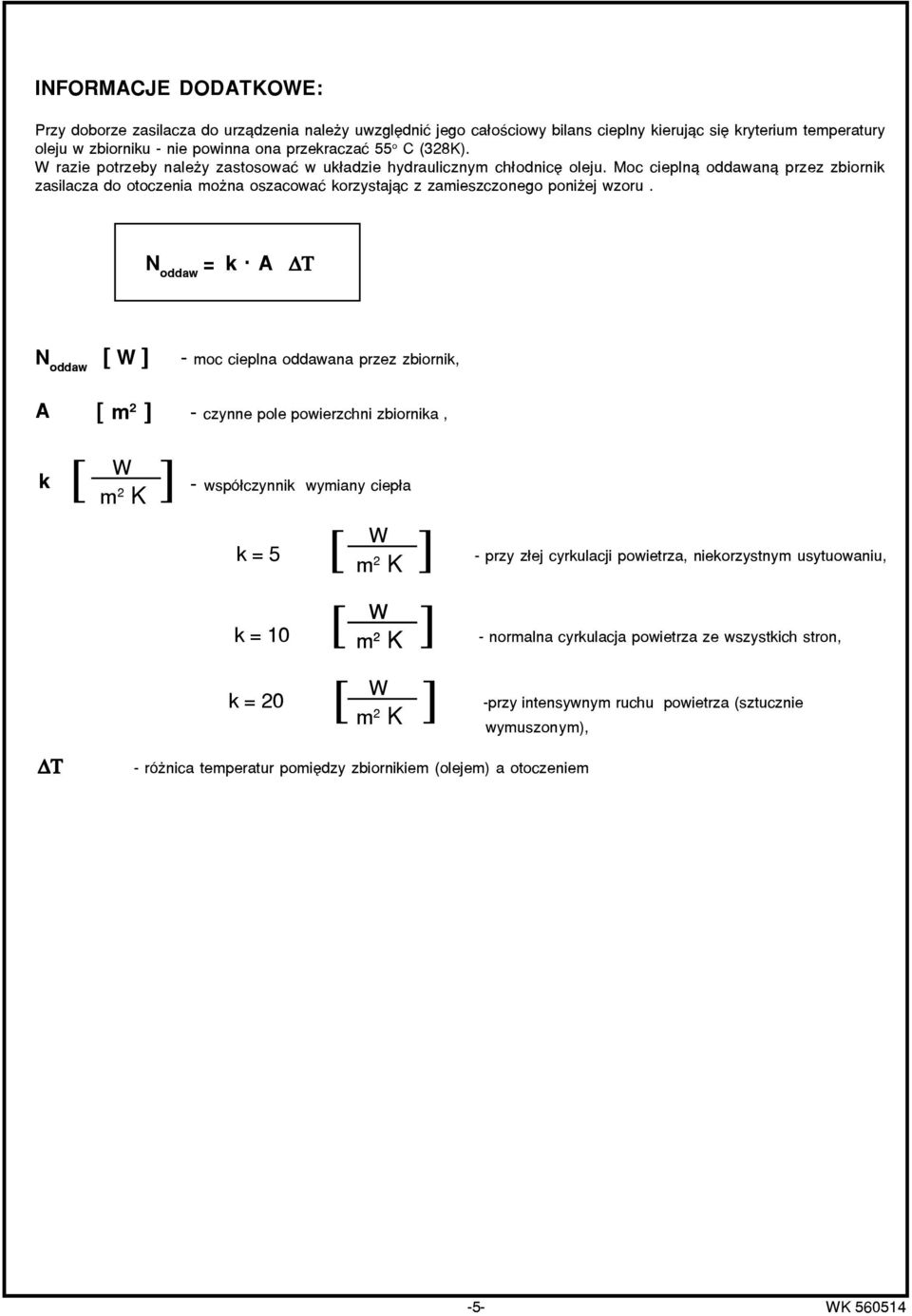

5 INFORMACJE DODATKOE: Przy doborze zasilacza do urz¹dzenia nale y uwzglêdniæ jego ca³oœciowy bilans cieplny kieruj¹c siê kryterium temperatury oleju w zbiorniku - nie powinna ona przekraczaæ 55 o C (328K). razie potrzeby nale y zastosowaæ w uk³adzie hydraulicznym ch³odnicê oleju. Moc ciepln¹ oddawan¹ przez zbiornik zasilacza do otoczenia mo na oszacowaæ korzystaj¹c z zamieszczonego poni ej wzoru. N oddaw = k. A Τ N oddaw [ ] - moc cieplna oddawana przez zbiornik, A [ m 2 ] - czynne pole powierzchni zbiornika, k Τ [ m ] 2 K - wspó³czynnik wymiany ciep³a k = 5 [ ] m 2 K [ ] - przy z³ej cyrkulacji powietrza, niekorzystnym usytuowaniu, k = 10 m 2 K - normalna cyrkulacja powietrza ze wszystkich stron, [ ] k = 20 -przy intensywnym ruchu powietrza (sztucznie m 2 K wymuszonym), Τ - ró nica temperatur pomiêdzy zbiornikiem (olejem) a otoczeniem -5- K 5605

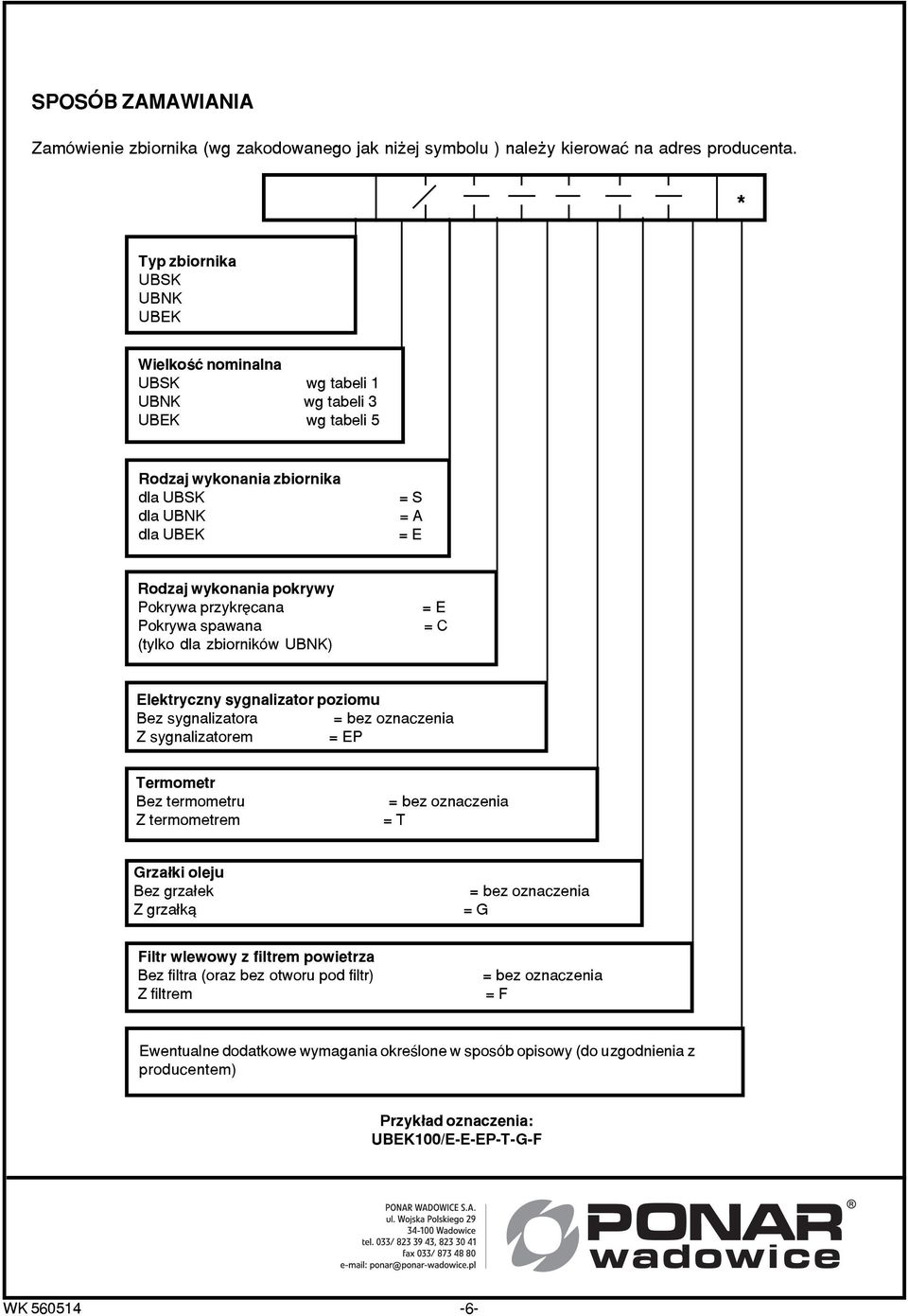

6 SPOSÓB ZAMAIANIA Zamówienie zbiornika (wg zakodowanego jak ni ej symbolu ) nale y kierowaæ na adres producenta. * Typ zbiornika UBSK UBNK UBEK ielkoœæ nominalna UBSK wg tabeli 1 UBNK wg tabeli 3 UBEK wg tabeli 5 Rodzaj wykonania zbiornika dla UBSK dla UBNK dla UBEK = S = A = E Rodzaj wykonania pokrywy Pokrywa przykrêcana Pokrywa spawana (tylko dla zbiorników UBNK) = E = C Elektryczny sygnalizator poziomu Bez sygnalizatora = bez oznaczenia Z sygnalizatorem = EP Termometr Bez termometru Z termometrem = bez oznaczenia = T Grza³ki oleju Bez grza³ek Z grza³k¹ = bez oznaczenia = G Filtr wlewowy z filtrem powietrza Bez filtra (oraz bez otworu pod filtr) Z filtrem = bez oznaczenia = F Ewentualne dodatkowe wymagania okreœlone w sposób opisowy (do uzgodnienia z producentem) Przyk³ad oznaczenia: UBEK100/E-E-EP-T-G-F K
