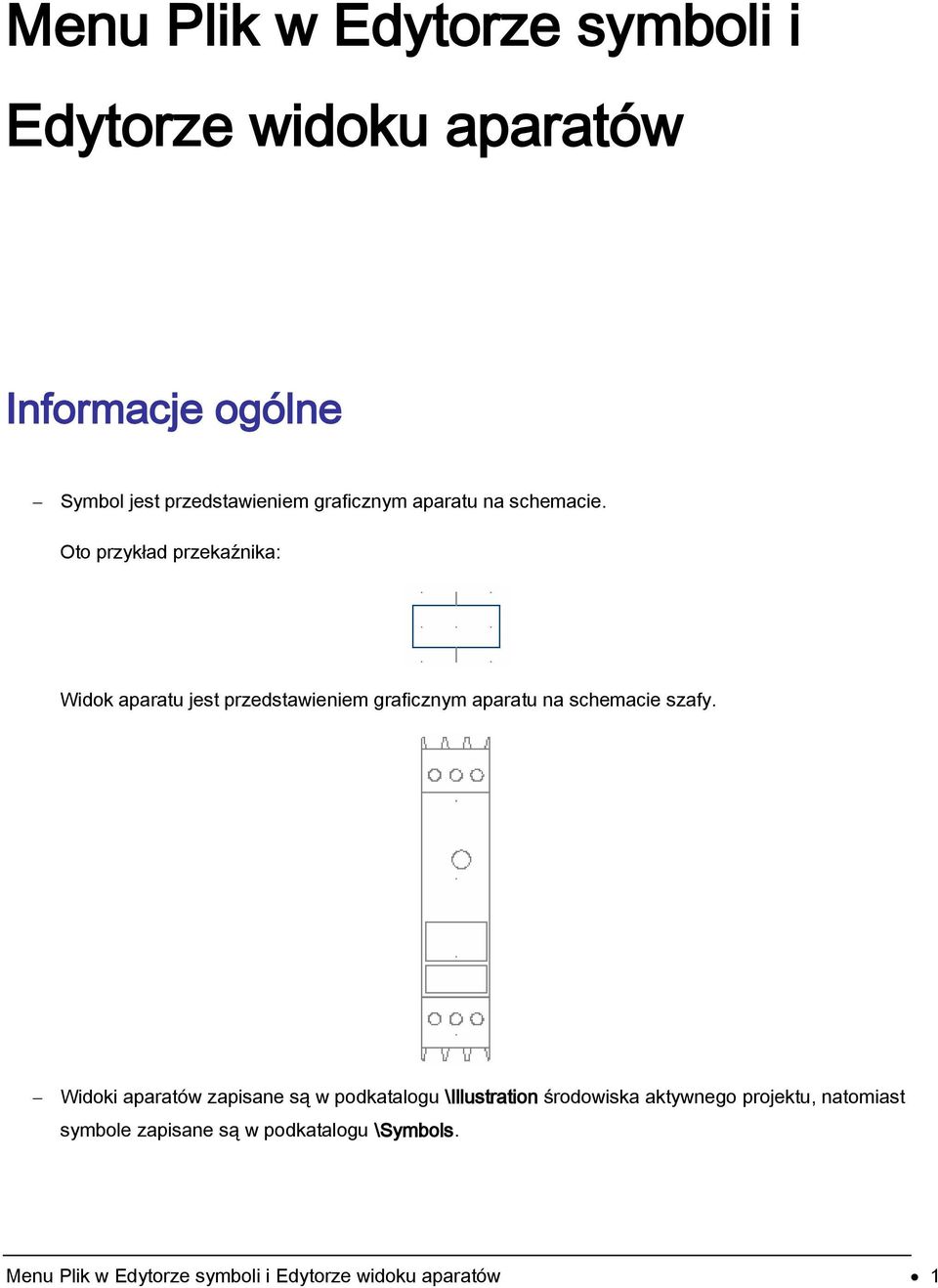

1 Menu Plik w Edytorze symboli i Edytorze widoku aparatów Informacje ogólne Symbol jest przedstawieniem graficznym aparatu na schemacie. Oto przykład przekaźnika: Widok aparatu jest przedstawieniem graficznym aparatu na schemacie szafy. Widoki aparatów zapisane są w podkatalogu \Illustration środowiska aktywnego projektu, natomiast symbole zapisane są w podkatalogu \Symbols. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 1

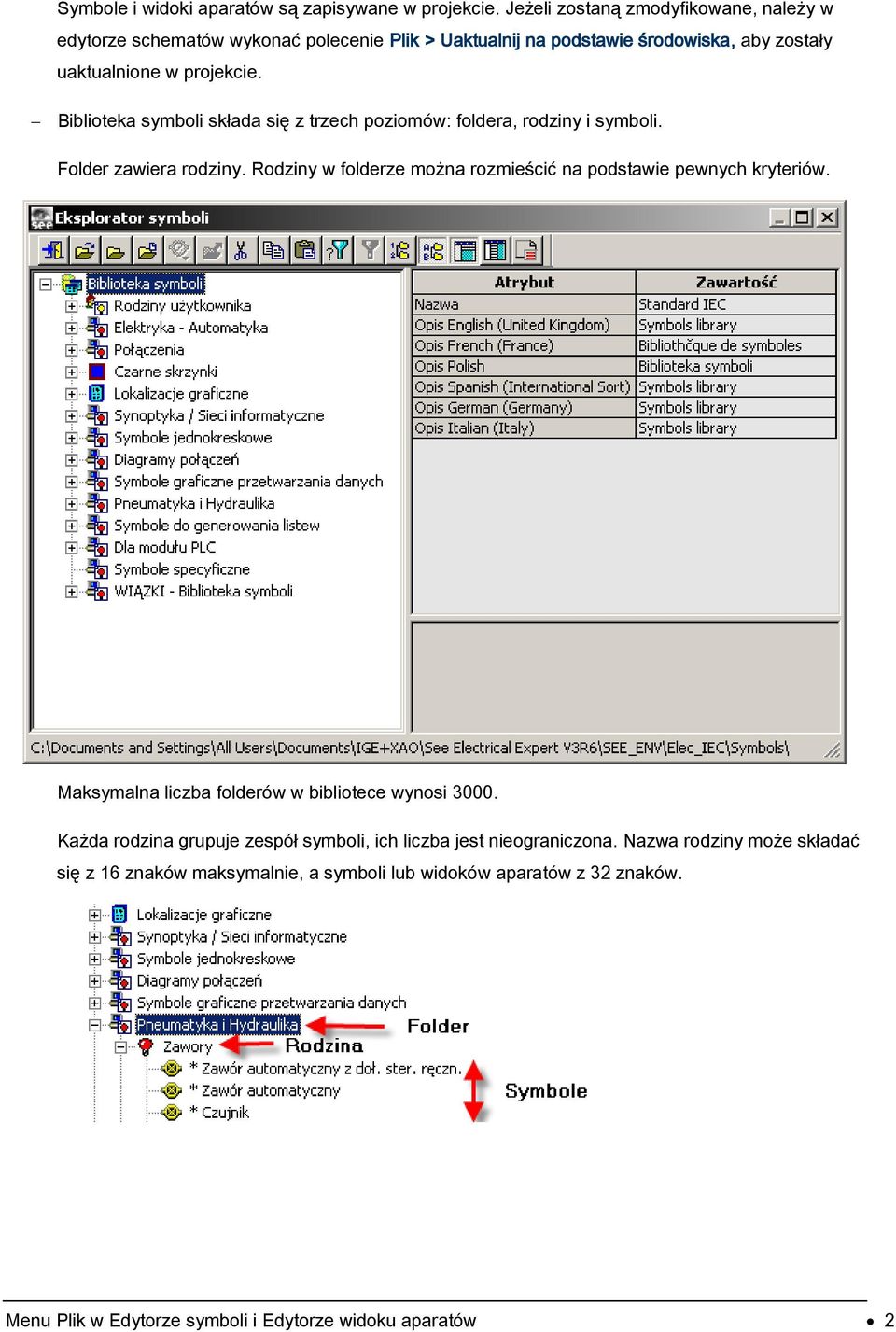

2 Symbole i widoki aparatów są zapisywane w projekcie. Jeżeli zostaną zmodyfikowane, należy w edytorze schematów wykonać polecenie Plik > Uaktualnij na podstawie środowiska, aby zostały uaktualnione w projekcie. Biblioteka symboli składa się z trzech poziomów: foldera, rodziny i symboli. Folder zawiera rodziny. Rodziny w folderze można rozmieścić na podstawie pewnych kryteriów. Maksymalna liczba folderów w bibliotece wynosi Każda rodzina grupuje zespół symboli, ich liczba jest nieograniczona. Nazwa rodziny może składać się z 16 znaków maksymalnie, a symboli lub widoków aparatów z 32 znaków. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 2

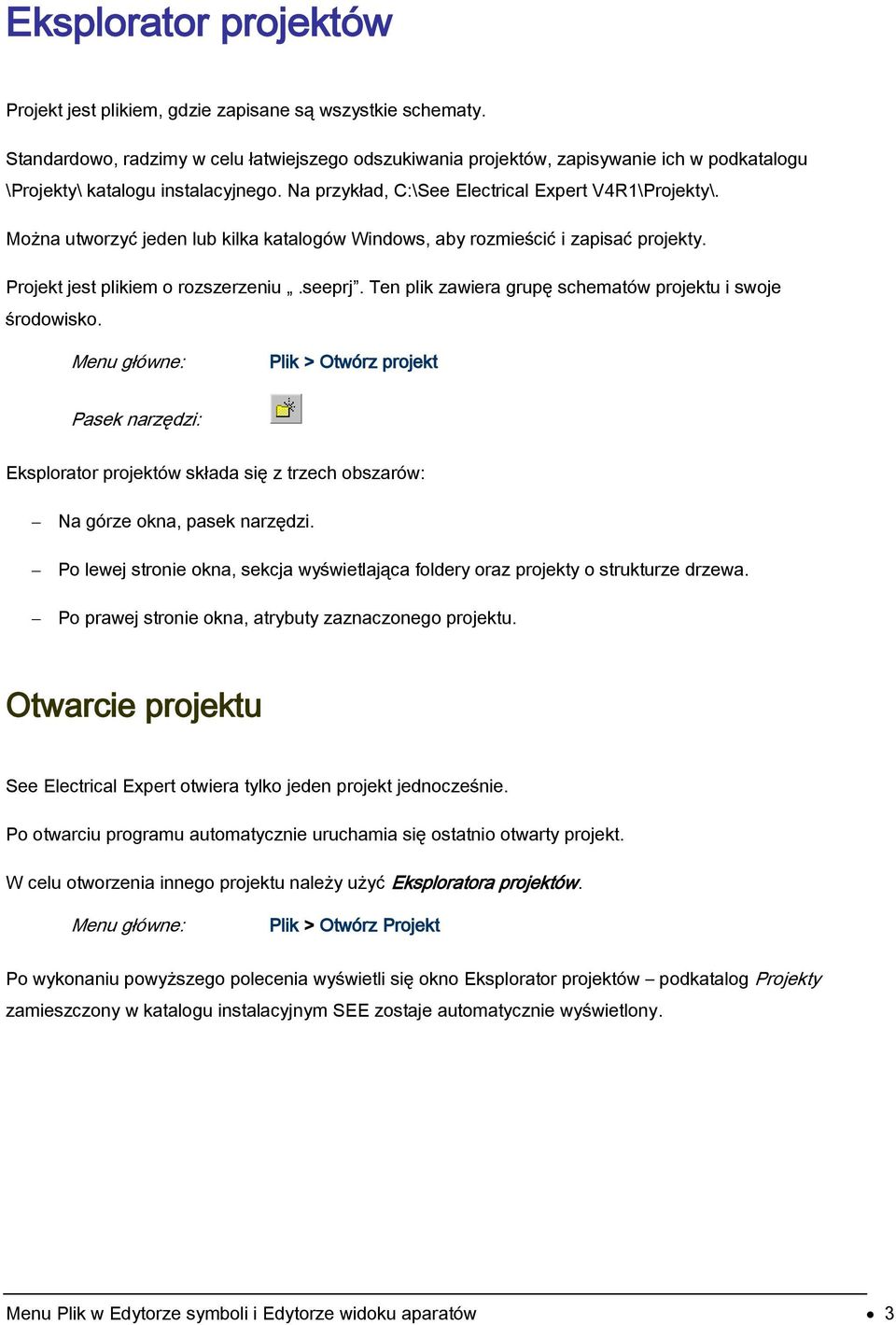

3 Eksplorator projektów Projekt jest plikiem, gdzie zapisane są wszystkie schematy. Standardowo, radzimy w celu łatwiejszego odszukiwania projektów, zapisywanie ich w podkatalogu \Projekty\ katalogu instalacyjnego. Na przykład, C:\See Electrical Expert V4R1\Projekty\. Można utworzyć jeden lub kilka katalogów Windows, aby rozmieścić i zapisać projekty. Projekt jest plikiem o rozszerzeniu.seeprj. Ten plik zawiera grupę schematów projektu i swoje środowisko. Plik > Otwórz projekt Pasek narzędzi: Eksplorator projektów składa się z trzech obszarów: Na górze okna, pasek narzędzi. Po lewej stronie okna, sekcja wyświetlająca foldery oraz projekty o strukturze drzewa. Po prawej stronie okna, atrybuty zaznaczonego projektu. Otwarcie projektu See Electrical Expert otwiera tylko jeden projekt jednocześnie. Po otwarciu programu automatycznie uruchamia się ostatnio otwarty projekt. W celu otworzenia innego projektu należy użyć Eksploratora projektów. Plik > Otwórz Projekt Po wykonaniu powyższego polecenia wyświetli się okno Eksplorator projektów podkatalog Projekty zamieszczony w katalogu instalacyjnym SEE zostaje automatycznie wyświetlony. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 3

4 Schematy Otwarcie schematu Istnieje kilka metod otwarcia schematu: Z poziomu eksploratora Na podstawie jego położenia w projekcie W zależności od danych (numeru schematu, oznaczenia symboli, tekstów) przypisanych do szukanego schematu. Otwarcie z poziomu eksploratora Eksplorator wyświetla całość projektu, z którego możemy wybrać interesujący nas schemat. Plik > Otwórz schemat Pasek narzędzi: Wykonać dwuklik na wybranym schemacie. Symbole i widoki aparatów Informacje ogólne Symbol jest reprezentantem graficznym aparatu na schemacie. Na przykład, symbol przekaźnika: Widok aparatu jest reprezentantem graficznym aparatu na planach szafy. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 4

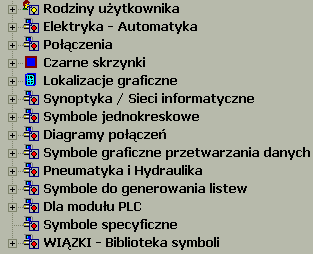

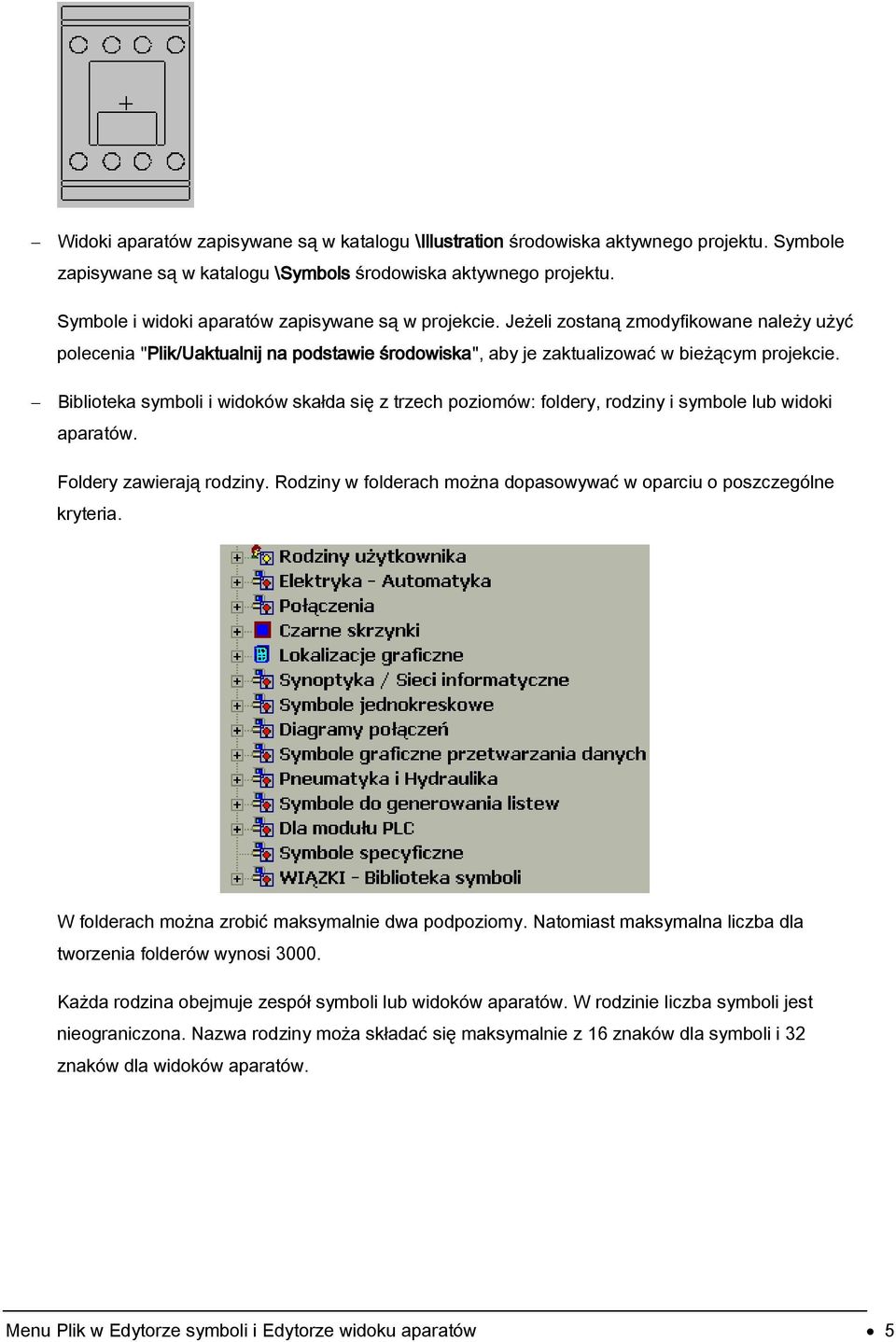

5 Widoki aparatów zapisywane są w katalogu \Illustration środowiska aktywnego projektu. Symbole zapisywane są w katalogu \Symbols środowiska aktywnego projektu. Symbole i widoki aparatów zapisywane są w projekcie. Jeżeli zostaną zmodyfikowane należy użyć polecenia "Plik/Uaktualnij na podstawie środowiska", aby je zaktualizować w bieżącym projekcie. Biblioteka symboli i widoków skałda się z trzech poziomów: foldery, rodziny i symbole lub widoki aparatów. Foldery zawierają rodziny. Rodziny w folderach można dopasowywać w oparciu o poszczególne kryteria. W folderach można zrobić maksymalnie dwa podpoziomy. Natomiast maksymalna liczba dla tworzenia folderów wynosi Każda rodzina obejmuje zespół symboli lub widoków aparatów. W rodzinie liczba symboli jest nieograniczona. Nazwa rodziny moża składać się maksymalnie z 16 znaków dla symboli i 32 znaków dla widoków aparatów. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 5

6 Eksplorator Eksplorator składa się z 4 obszarów: Na górze pasek narzędziowy Z lewej, drzewo symboli lub widoków Z prawej na górze, właściwości wskazanego symbolu lub widoku Z prawej na dole, grafika symbolu lub widoku. Menu kontekstowe: Plik > Otwórz Menu Plik w Edytorze symboli i Edytorze widoku aparatów 6

7 To polecenie otwiera eksplorator symboli lub widoków. Wyświetli się eksplorator Wybrać symbol lub widok. Menu główne Otwiera bibliotekę symboli lub widoków należących do innego środowiska Definiuje filtr (cecha/funkcja elektryczna i/lub klasa) Włącza lub wyłącza filtr Wyświetla nazwę lub opis Przyłącza indeks przeglądu (rewizji) do biblioteki symboli lub widoków. Przy każdym zapisie biblioteki, indeks jest również zapisywany. Otwieranie innej biblioteki Program daje również dostęp do innych bibliotek symboli lub widoków aparatów. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 7

8 Zostanie otwarty eksplorator symboli W eksploratorze symboli należy użyć również ikony Zostanie otwarty eksplorator środowisk Wykonać dwuklik na środowisku do użycia. Biblioteka symboli lub widoków wybranego środowiska staje się aktywna. Jeżeli istnieją symbole zmodyfikowane, a nie zapisane, program zaproponuje ich zapisanie. Notka: W programie można dokonać zmiany biblioteki symboli (w eksploratorze środowisk), ale jest to odradzane. Menu kontekstowe Prawy przycisk myszy wyświetla menu kontekstowe, które pozwala: Utworzyć nowy folder Zmienić nazwę foldera Usunąć folder Po wskazaniu rodziny menu kontekstowe Prawy przycisk myszy wyświetla menu kontekstowe, które pozwala: Utworzyć symbol Wyciąć rodzinę Kopiować rodzinę Wkleić symbol Usunąć rodzinę Zmienić nazwę rodziny Obszar Zawartość Wyświetla nazwę i opis rodziny. Po wskazaniu symbolu Prawy przycisk myszy wyświetla menu kontekstowe, które pozwala: Otworzyć symbol Wyciąć symbol Menu Plik w Edytorze symboli i Edytorze widoku aparatów 8

9 Kopiować symbol Usunąć symbol Zmienić nazwę symbolu Obszar Zawartość Wyświetla nazwę, opis, cechę/funkcję elektryczną i klasę symbolu. Filtr Definiowanie filtra Kliknąć na Wyświetli się okno "Filtruj według cechy i funkcji" Zaznaczyć opcję Wybrać cechę i funkcję "Filtruj według klasy" Zaznaczyć opcję Wybrać klasę. Włączenie filtra Ikona musi być aktywna Tworzenie symbolu lub widoku aparatu Tworzenie symbolu lub widoku składa się z dwóch faz: Fazy graficznej Fazy elektrycznej Faza graficzna polega na narysowaniu symbolu. Faza ta składa się z 3 etapów: Narysowanie symbolu lub widoku za pomocą polecenia Wstaw > Obiekt Określenia okna obrysu za pomocą polecenia Wstaw > Zmień okno obrysu Określenie punktu wstawienia za pomocą polecenia Wstaw > Przesuń punkt wstawienia. Definicja elektryczna określa pewne parametry symboli lub widoków, które brane są pod uwagę podczas przetwarzania CAE. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 9

10 Wszystkie parametry elektryczne w oknie Właściwości CAE, które włączamy lub wyłączamy za pomocą polecenia Widok > Właściwości CAE. Plik > Nowy Wyświetli się nowe okno Kliknąć na Plik > Zapisz jako... Wprowadzić nazwę rodziny Wprowadzić nazwę symbolu Kliknąć OK Narysować symbol. Otwieranie symbolu lub widoku aparatu Symbole lub widoki można otworzyć: korzystając z eksploratora na podstawie położenia w projekcie Otwarcie na podstawie eksploratora Plik > Otwórz Wykonać dwuklik na symbolu lub widoku do otwarcia. Otwarcie na podstawie położenia w rodzinie Pozwala otworzyć automatycznie: Pierwszy lub ostatni symbol lub widok Symbol lub widok poprzedni lub następny. Plik > Czytaj... Menu Plik w Edytorze symboli i Edytorze widoku aparatów 10

11 Notka: Jeżeli symbol lub widok poprzedni nie istnieje, to program otwiera ostatni z poprzedniej lub następnej rodziny. Kopiowanie symbolu lub widoku Możemy skopiować: Całość symbolu lub widoku Grafikę symbolu lub widoku Właściwości CAE symbolu (nie aktywne dla widoku). Kopiowanie symbolu lub widoku Dostępne są dwie metody: Na podstawie eksploratora Zmieniając nazwę istniejącego symbolu lub widoku. Na podstawie eksploratora Kopiowanie całości symbolu lub widoku w tej samej rodzinie, do innej rodziny lub do innego folderu. Plik > Otwórz Wyświetli się eksplorator Prawym przyciskiem myszy wskazać symbol do kopiowania Kliknąć "Kopiuj" Prawym przyciskiem myszy wskazać rodzinę lub folder Kliknąć "Wklej". Zmieniając nazwę istniejącego Kopiowanie całości symbolu lub widoku w tej samej rodzinie, do innej rodziny lub do innego folderu. Plik > Zapisz jako... Wprowadzić nazwę rodziny lub wybrać istniejącą nazwę Menu Plik w Edytorze symboli i Edytorze widoku aparatów 11

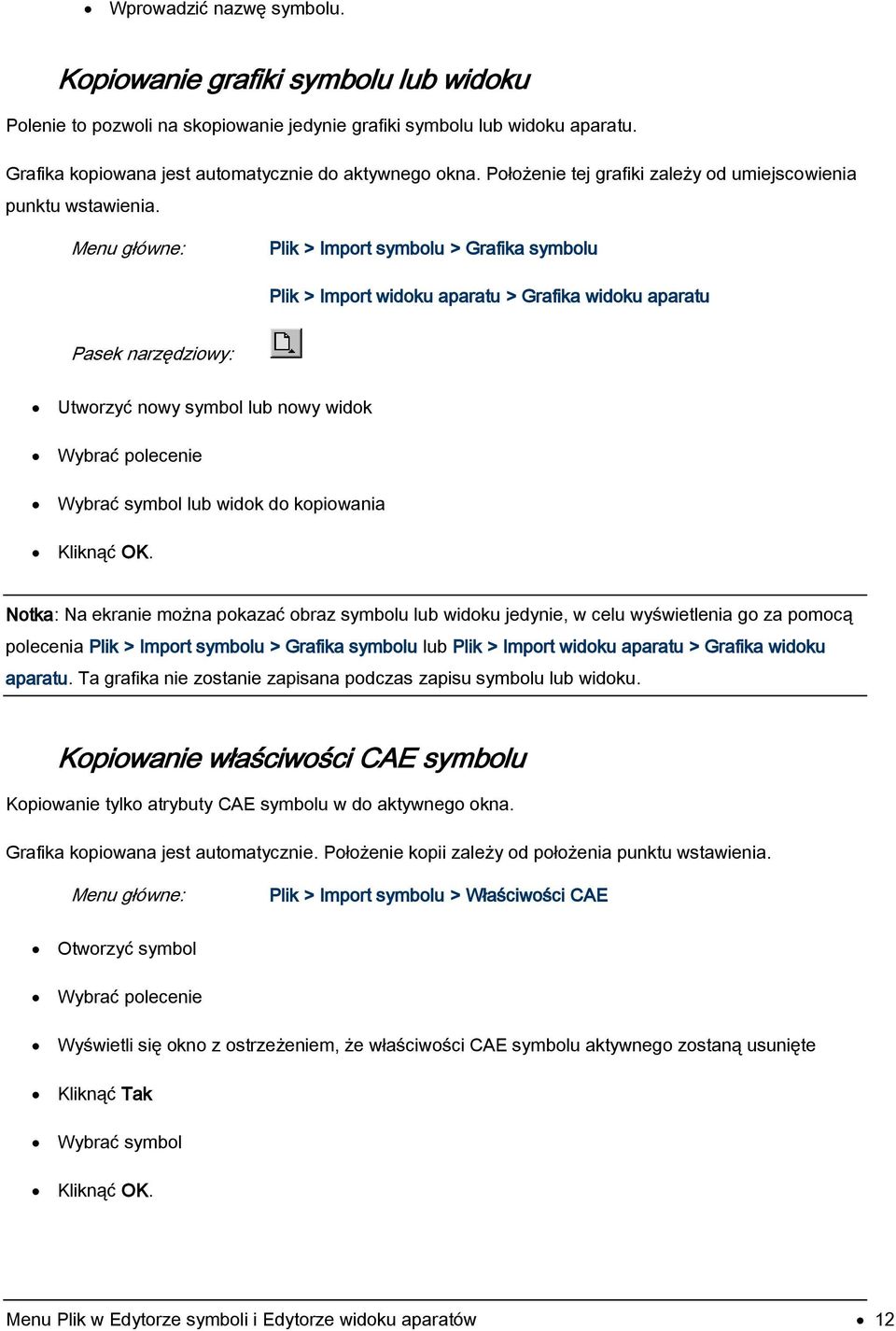

12 Wprowadzić nazwę symbolu. Kopiowanie grafiki symbolu lub widoku Polenie to pozwoli na skopiowanie jedynie grafiki symbolu lub widoku aparatu. Grafika kopiowana jest automatycznie do aktywnego okna. Położenie tej grafiki zależy od umiejscowienia punktu wstawienia. Plik > Import symbolu > Grafika symbolu Plik > Import widoku aparatu > Grafika widoku aparatu Utworzyć nowy symbol lub nowy widok Wybrać polecenie Wybrać symbol lub widok do kopiowania Kliknąć OK. Notka: Na ekranie można pokazać obraz symbolu lub widoku jedynie, w celu wyświetlenia go za pomocą polecenia Plik > Import symbolu > Grafika symbolu lub Plik > Import widoku aparatu > Grafika widoku aparatu. Ta grafika nie zostanie zapisana podczas zapisu symbolu lub widoku. Kopiowanie właściwości CAE symbolu Kopiowanie tylko atrybuty CAE symbolu w do aktywnego okna. Grafika kopiowana jest automatycznie. Położenie kopii zależy od położenia punktu wstawienia. Plik > Import symbolu > Właściwości CAE Otworzyć symbol Wybrać polecenie Wyświetli się okno z ostrzeżeniem, że właściwości CAE symbolu aktywnego zostaną usunięte Kliknąć Tak Wybrać symbol Kliknąć OK. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 12

13 Zapisywanie symbolu lub widoku Polecenie umożliwia zapisanie symbolu lub widoku. Plik > Zapisz Drukowanie symboli i widoków Drukarka musi być zainstalowana i skonfigurowana za pomocą panelu sterowania Windows. Właściwości drukarki można modyfikować za pomocą polecenia Plik > Parametry wydruku. Podgląd symboli lub widoków przed wydrukiem Polecenie służy do wyświetlenia podglądu przed wydrukiem. Plik > Podgląd wydruku Wyświetli się symbol lub widok oraz pasek narzędziowy: ta ikona pozwala wydrukować symbol lub widok ta ikona zamyka okno podglądu Drukowanie rodzin symboli Polecenie służy do wydruku rodzin symboli. Plik > Drukuj rodziny Wybrać rodziny do drukowania Menu Plik w Edytorze symboli i Edytorze widoku aparatów 13

14 W celu wyboru wielokrotnego można użyć klawiszy "Shift" lub "Ctrl". Kliknąć OK. Notka: Przycisk Podgląd powala wyświetlić rodziny przed drukowaniem. Bloki Blok jest zapisem części lub całości symbolu lub widoku. Tworzenie bloku Polecenie służy do utworzenia bloku w edytorze symboli lub widoków. Plik > Blok > Nowy Zaznaczyć obszar bloku Wskazać punkt wstawienia Wprowadzić nazwę bloku Kliknąć OK Blok jest zapisany. Notka: Bloki symboli zapisywane są w podkatalogu /Symbols środowiska. Wstawianie bloku Polecenie służy do wstawiania bloku w edytorze symboli lub widoków. Plik > Blok > Wstaw Wyświetli się lista bloków Menu Plik w Edytorze symboli i Edytorze widoku aparatów 14

15 Wskazać blok do wstawienia Kliknąć OK Obrys symbolu zostanie wyświetlony na ekranie Wskazać jego położenie. Usuwanie bloku Polecenie służy do usuwania bloku w edytorze symboli lub widoków. Plik > Blok > Usuń Wyświetli się lista bloków Wskazać blok do usunięcia Wyświetli się okno w celu potwierdzenia operacji Kliknąć Tak, aby zatwierdzić wybór. Import symboli z pliku DXF lub DWG Polecenie umożliwia import plików zapisanych w formacie Dxf lub Dwg do programu See Electrical Expert. Plik > Import... Utworzyć nowy symbol Wybrać polecenie Wybrać plik Dxf lub Dwg do importu Zapisać nowy symbol. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 15

16 Eksport symboli do plików Dxf lub Dwg Polecenie pozwala zapisać symbole w plikach Dxf lub Dwg (wewnętrzny format AutoCAD a). Plik > Eksport plików DWF/DWG Wykonać dwuklik na symbolu do eksportu Wybrać katalog docelowy Wybrać typ pliku (Dxf lub Dwg) Można również zmodyfikować nazwę symbolu Kliknąć OK. Menu Plik w Edytorze symboli i Edytorze widoku aparatów 16
