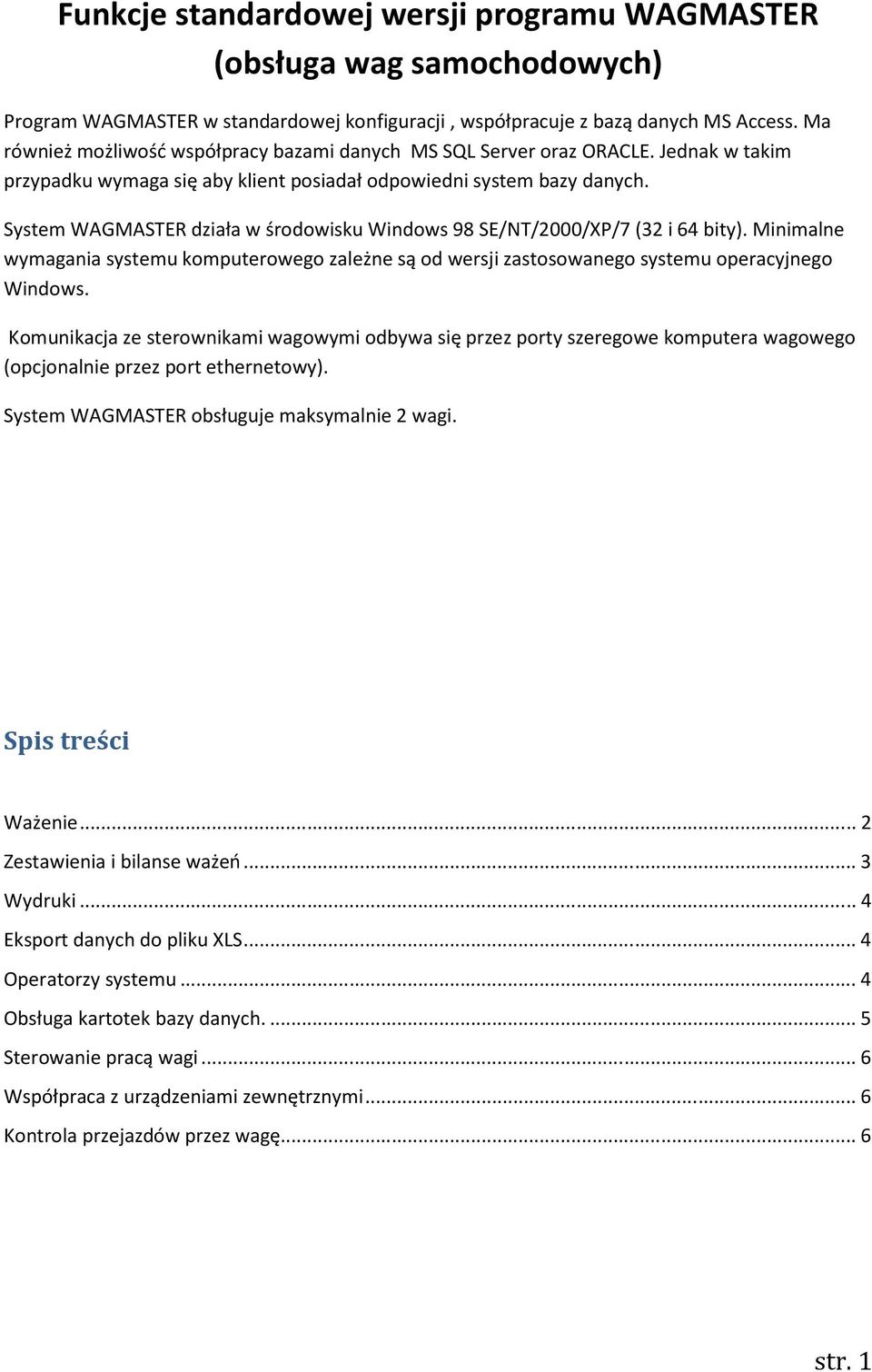

1 Funkcje standardowej wersji programu WAGMASTER (obsługa wag samochodowych) Program WAGMASTER w standardowej konfiguracji, współpracuje z bazą danych MS Access. Ma również możliwość współpracy bazami danych MS SQL Server oraz ORACLE. Jednak w takim przypadku wymaga się aby klient posiadał odpowiedni system bazy danych. System WAGMASTER działa w środowisku Windows 98 SE/NT/2000/XP/7 (32 i 64 bity). Minimalne wymagania systemu komputerowego zależne są od wersji zastosowanego systemu operacyjnego Windows. Komunikacja ze sterownikami wagowymi odbywa się przez porty szeregowe komputera wagowego (opcjonalnie przez port ethernetowy). System WAGMASTER obsługuje maksymalnie 2 wagi. Spis treści Ważenie... 2 Zestawienia i bilanse ważeń... 3 Wydruki... 4 Eksport danych do pliku XLS... 4 Operatorzy systemu... 4 Obsługa kartotek bazy danych Sterowanie pracą wagi... 6 Współpraca z urządzeniami zewnętrznymi... 6 Kontrola przejazdów przez wagę... 6 str. 1

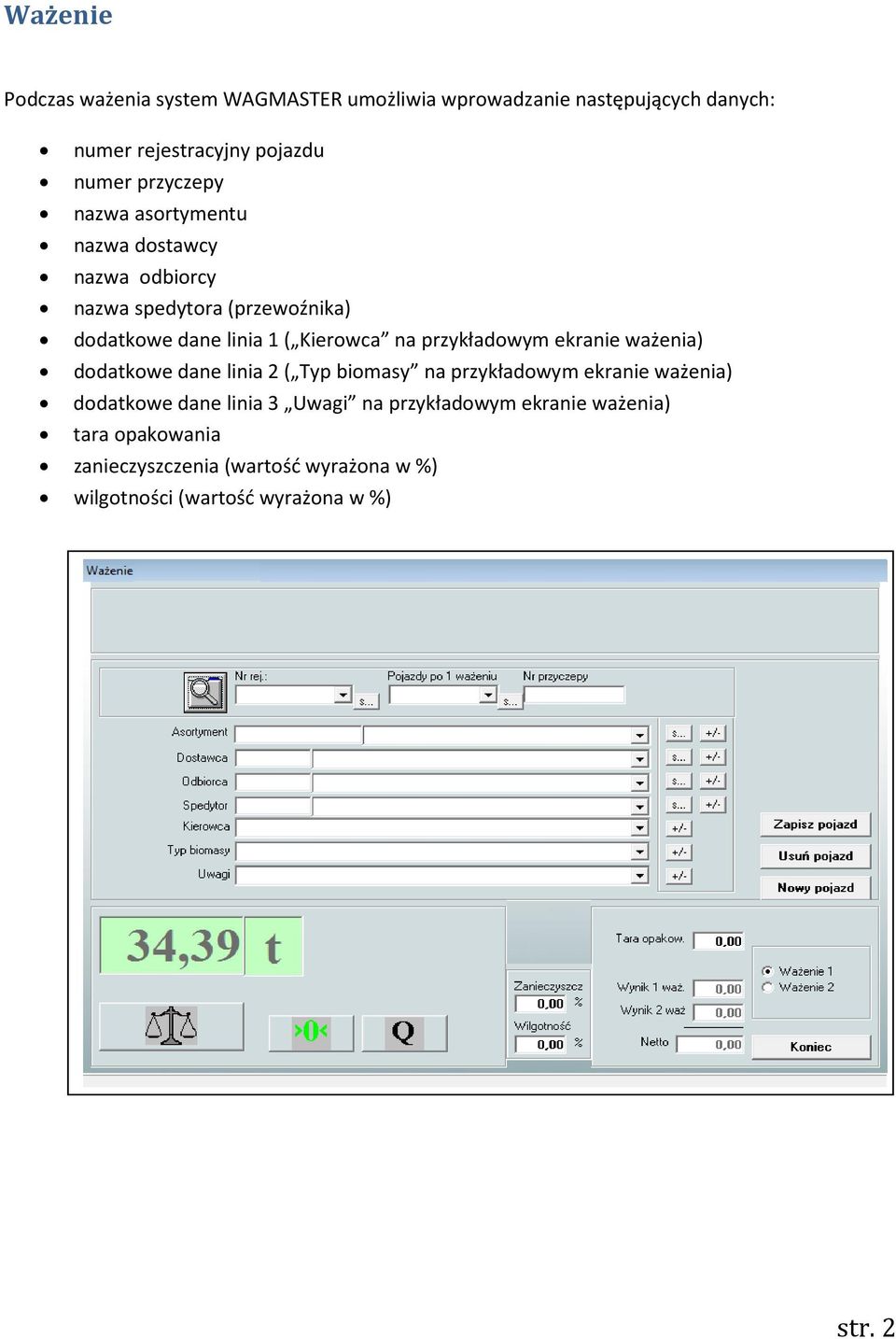

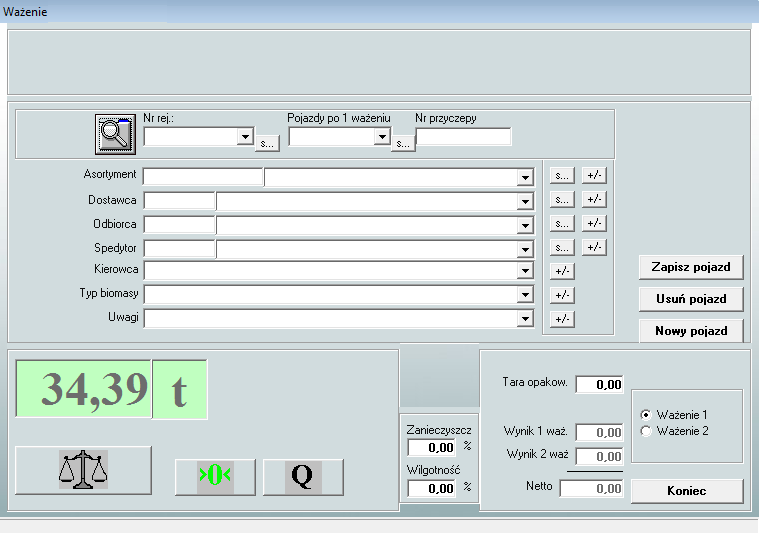

2 Ważenie Podczas ważenia system WAGMASTER umożliwia wprowadzanie następujących danych: numer rejestracyjny pojazdu numer przyczepy nazwa asortymentu nazwa dostawcy nazwa odbiorcy nazwa spedytora (przewoźnika) dodatkowe dane linia 1 ( Kierowca na przykładowym ekranie ważenia) dodatkowe dane linia 2 ( Typ biomasy na przykładowym ekranie ważenia) dodatkowe dane linia 3 Uwagi na przykładowym ekranie ważenia) tara opakowania zanieczyszczenia (wartość wyrażona w %) wilgotności (wartość wyrażona w %) str. 2

3 Zestawienia i bilanse ważeń System WAGMASTER umożliwia generowanie zestawień i bilansów ważeń wg parametrów: data i czas drugiego ważenia imię i nazwisko operatora numer pojazdu numer przyczepy nazwa asortymentu nazwa dostawcy nazwa odbiorcy nazwa spedytora (przewoźnika) dodatkowe dane linia 1 dodatkowe dane linia 2 dodatkowe dane linia 3 W przypadku zestawień możliwe jest dodatkowe grupowanie wyników ważenia wg: nazwy asortymentu nazwy dostawcy nazwy odbiorcy nazwy spedytora (przewoźnika) dodatkowe dane linia 1 dodatkowe dane linia 2 dodatkowe dane linia 3 numeru asortymentu str. 3

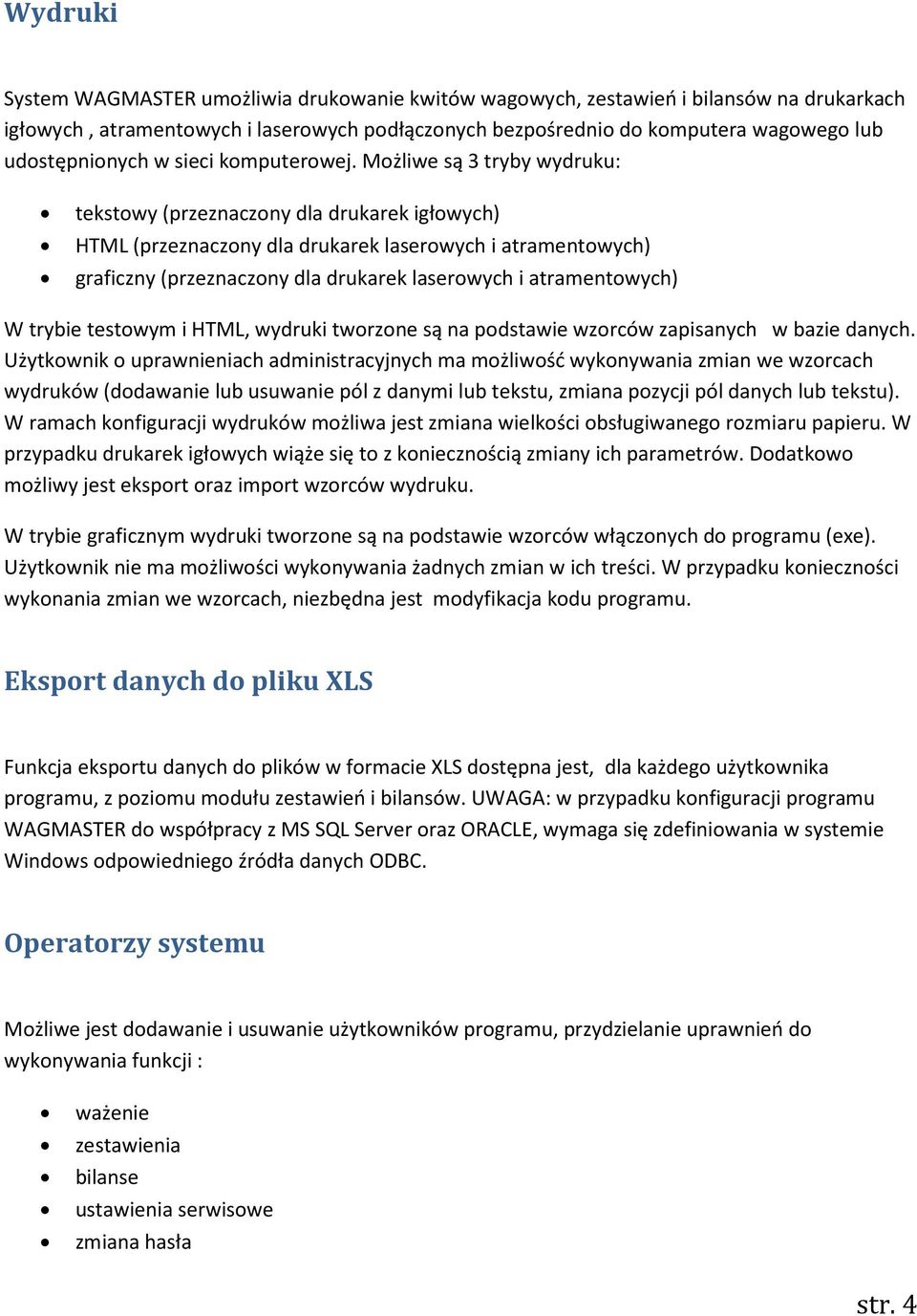

4 Wydruki System WAGMASTER umożliwia drukowanie kwitów wagowych, zestawień i bilansów na drukarkach igłowych, atramentowych i laserowych podłączonych bezpośrednio do komputera wagowego lub udostępnionych w sieci komputerowej. Możliwe są 3 tryby wydruku: tekstowy (przeznaczony dla drukarek igłowych) HTML (przeznaczony dla drukarek laserowych i atramentowych) graficzny (przeznaczony dla drukarek laserowych i atramentowych) W trybie testowym i HTML, wydruki tworzone są na podstawie wzorców zapisanych w bazie danych. Użytkownik o uprawnieniach administracyjnych ma możliwość wykonywania zmian we wzorcach wydruków (dodawanie lub usuwanie pól z danymi lub tekstu, zmiana pozycji pól danych lub tekstu). W ramach konfiguracji wydruków możliwa jest zmiana wielkości obsługiwanego rozmiaru papieru. W przypadku drukarek igłowych wiąże się to z koniecznością zmiany ich parametrów. Dodatkowo możliwy jest eksport oraz import wzorców wydruku. W trybie graficznym wydruki tworzone są na podstawie wzorców włączonych do programu (exe). Użytkownik nie ma możliwości wykonywania żadnych zmian w ich treści. W przypadku konieczności wykonania zmian we wzorcach, niezbędna jest modyfikacja kodu programu. Eksport danych do pliku XLS Funkcja eksportu danych do plików w formacie XLS dostępna jest, dla każdego użytkownika programu, z poziomu modułu zestawień i bilansów. UWAGA: w przypadku konfiguracji programu WAGMASTER do współpracy z MS SQL Server oraz ORACLE, wymaga się zdefiniowania w systemie Windows odpowiedniego źródła danych ODBC. Operatorzy systemu Możliwe jest dodawanie i usuwanie użytkowników programu, przydzielanie uprawnień do wykonywania funkcji : ważenie zestawienia bilanse ustawienia serwisowe zmiana hasła str. 4

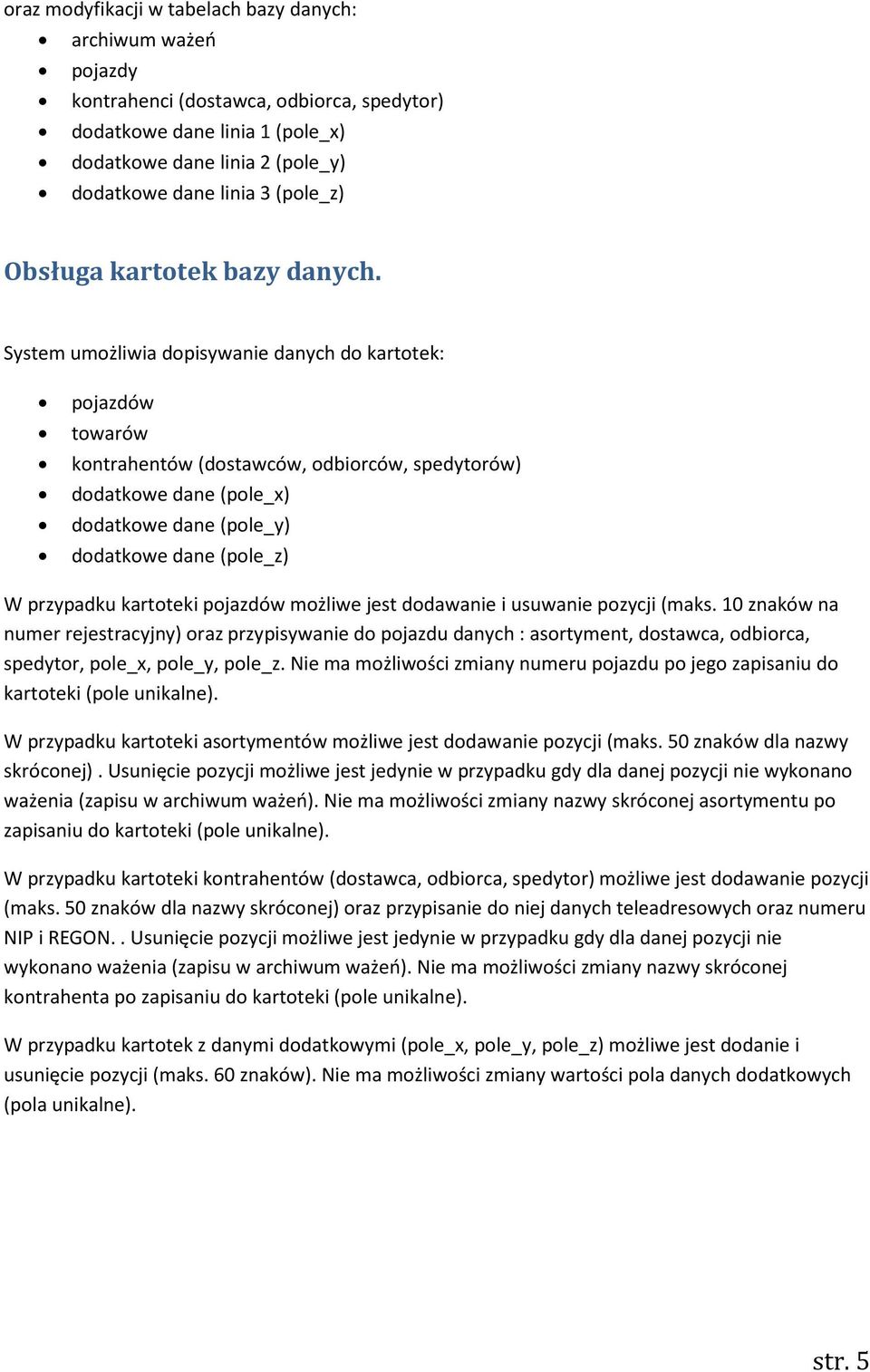

5 oraz modyfikacji w tabelach bazy danych: archiwum ważeń pojazdy kontrahenci (dostawca, odbiorca, spedytor) dodatkowe dane linia 1 (pole_x) dodatkowe dane linia 2 (pole_y) dodatkowe dane linia 3 (pole_z) Obsługa kartotek bazy danych. System umożliwia dopisywanie danych do kartotek: pojazdów towarów kontrahentów (dostawców, odbiorców, spedytorów) dodatkowe dane (pole_x) dodatkowe dane (pole_y) dodatkowe dane (pole_z) W przypadku kartoteki pojazdów możliwe jest dodawanie i usuwanie pozycji (maks. 10 znaków na numer rejestracyjny) oraz przypisywanie do pojazdu danych : asortyment, dostawca, odbiorca, spedytor, pole_x, pole_y, pole_z. Nie ma możliwości zmiany numeru pojazdu po jego zapisaniu do kartoteki (pole unikalne). W przypadku kartoteki asortymentów możliwe jest dodawanie pozycji (maks. 50 znaków dla nazwy skróconej). Usunięcie pozycji możliwe jest jedynie w przypadku gdy dla danej pozycji nie wykonano ważenia (zapisu w archiwum ważeń). Nie ma możliwości zmiany nazwy skróconej asortymentu po zapisaniu do kartoteki (pole unikalne). W przypadku kartoteki kontrahentów (dostawca, odbiorca, spedytor) możliwe jest dodawanie pozycji (maks. 50 znaków dla nazwy skróconej) oraz przypisanie do niej danych teleadresowych oraz numeru NIP i REGON.. Usunięcie pozycji możliwe jest jedynie w przypadku gdy dla danej pozycji nie wykonano ważenia (zapisu w archiwum ważeń). Nie ma możliwości zmiany nazwy skróconej kontrahenta po zapisaniu do kartoteki (pole unikalne). W przypadku kartotek z danymi dodatkowymi (pole_x, pole_y, pole_z) możliwe jest dodanie i usunięcie pozycji (maks. 60 znaków). Nie ma możliwości zmiany wartości pola danych dodatkowych (pola unikalne). str. 5

6 Sterowanie pracą wagi W ramach standardowych funkcjonalności programu WAGMASTER możliwe jest: zerowanie wagi (tylko w ramach dopuszczalnego zakresu zerowania) potwierdzenie komunikatu alarmu na sterowniku wagowym Uwaga: opisane powyżej funkcje dotyczą tylko sterowników rodziny DISOMAT Współpraca z urządzeniami zewnętrznymi Program WAGMASTER umożliwia sterowanie 2 sygnalizatorami świetlnymi i/lub 2 szlabanami podłączonymi do sterownika wagowego DISOMAT. Wymagana jest w takim przypadku odpowiednia jego konfiguracja. Możliwa jest również współpraca z czytnikami (zapis/odczyt lub tylko odczyt) RFID typu SCHLEG (Amart Logic), co pozwala na zaimplementowanie automatycznego trybu ważenia. Można również użyć czytników SCHLEG i kompatybilnych kart RFID, jedynie do identyfikacji pojazdów. Dodatkowo obsługiwane mogą być wyświetlacze zewnętrzne (Amart Logic, Ted System) prezentujące zwykle aktualne wskazanie ciężaru wagi. Mogą jednak (w zależności od zastosowanego typu) wyświetlać krótkie teksty informacyjne. Urządzenia te muszą być podłączone do komputera przez port szeregowy. Kontrola przejazdów przez wagę. Dodatkową możliwością systemu jest kontrola przejazdów przez wagę. Do dyspozycji są dwa tryby pracy: kontrola prowadzona przez program WAGMASTER kontrola prowadzona przez sterownik wagowy W pierwszym przypadku, ruch na wadze kontrolowany jest przez program WAGMASTER, który po przekroczeniu wartości granicznej ciężaru, zapisuje wartość maksymalnego obciążenia wraz z datą i godziną wystąpienia zdarzenia, do bazy danych. W drugim przypadku, ruch na wadze kontrolowany jest przez sterownik wagowy (program WAGMASTER może być wyłączony), który rejestruje historię przejazdów przez wagę (maksymalny ciężar, data i godzina wystąpienia zdarzenia). Po włączeniu programu WAGMASTER, odczytuje on dane ze sterownika wagowego Wyłączenia programu powoduje brak możliwości rejestrowania przejazdów.i zapisuje je do bazy danych. str. 6

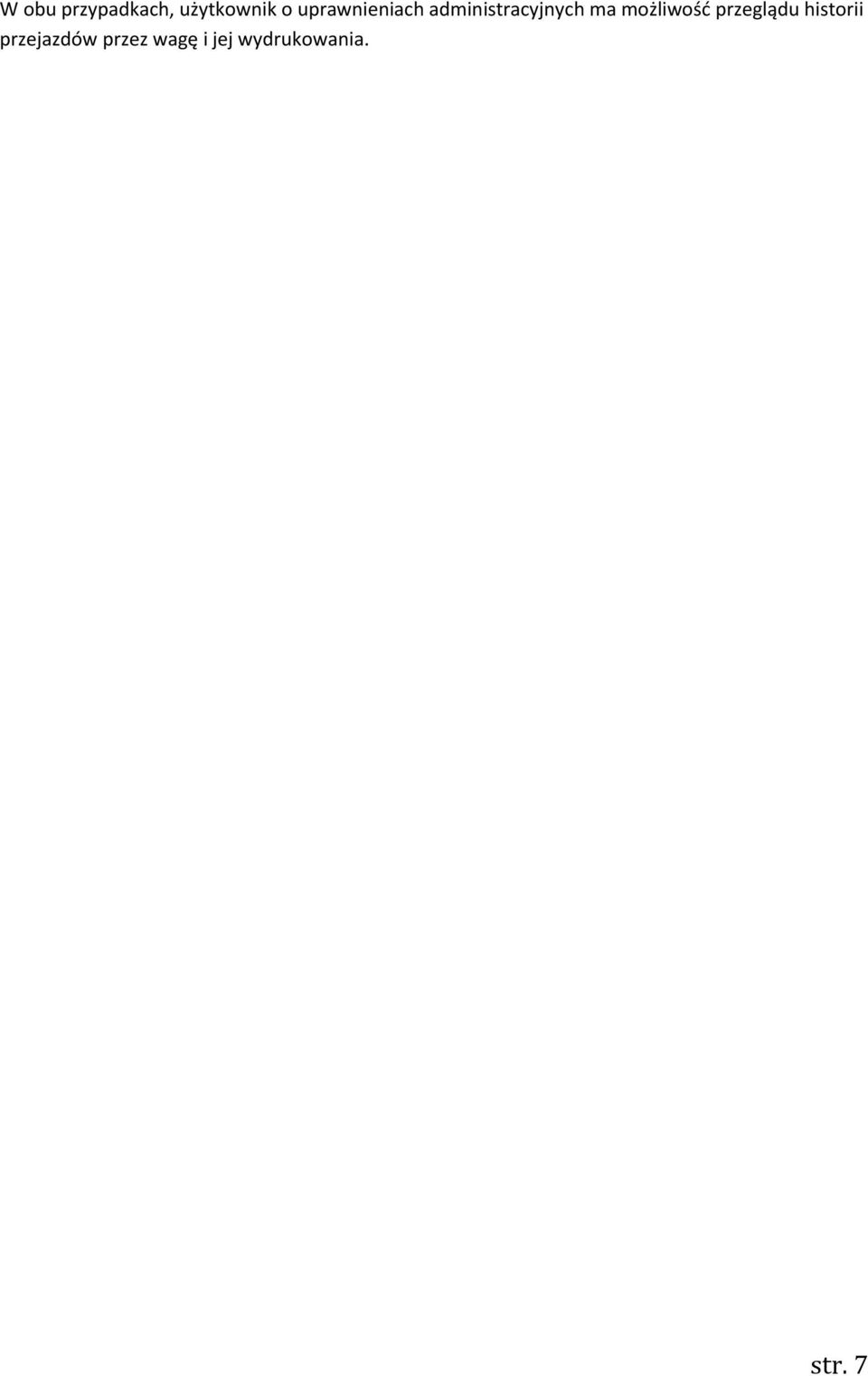

7 W obu przypadkach, użytkownik o uprawnieniach administracyjnych ma możliwość przeglądu historii przejazdów przez wagę i jej wydrukowania. str. 7
