MICROAUTOMATIC INFORMACJA O PRODUKCIE

Wielkość: px
Rozpocząć pokaz od strony:

Download "MICROAUTOMATIC INFORMACJA O PRODUKCIE"

Transkrypt

1 µtic CBY-JRG 7200 INFORMACJA O PRODUKCIE Dokumentacja zawiera dane techniczne, oraz instrukcjê obs³ugi i programowania sterownika µtic CBY-JRG Konfiguracja sterownika: 8 bram gara owych, 1 zeœlizg, 4 obwody oœwietlenia, 1 dzwonek, 1 syrena, 10 zespo³ów wyjazdowych, 16 czujników swobodnie programowanych, 8 klawiszy (klawiatura lokalna), 8 scenariuszy alarmowych, wspó³praca ze sterownikiem DWA-100, programowanie scenariuszy z touch panela, sterowanie z panela dotykowego.

2 MicroAutomatic tel

3 ZASTOSOWANIE Sterownik przeznaczony jest do lokalnego sterowania w JRG. Mo liwoœci sterownika: - 8 bram otwórz/zamknij bez wizualizacji stanu, - 1 zeœlizg otwórz/zamknij z wizualizacj¹ stanu, - 4 obwody oœwietlenia w³¹cz/wy³¹cz bez wizualizacji stanów zewnêtrznych, - 1 dzwonek w³¹cz/wy³¹cz - 1 syrena w³¹cz/wy³¹cz, - 10 zespo³ów wyjazdowych w³¹cz/wy³¹cz przez DWA-100 z wizualizacj¹ stanów alarmowych, - 16 czujników swobodnie programowanych z komunikatem alarmowym o zmianie stanu i wizualizacj¹ aktualnego stanu wejœcia, - 8 klawiszy klawiatury lokalnej do uruchamiania scenariusza alarmowego, - mo liwoœæ zaprogramowania 8 scenariuszy alarmowych, - programowanie z touch panela. 1

4 SCHEMAT ELEKTRYCZNY 2

5 UWAGI: W JRG zastosowano modu³ rozszerzenia EM222 z oœmioma wyjœciami. ¹czna konfiguracja 24wy/24we + 16 wyjœæ sterowanych szeregowo z czego 10 wykorzystanych dla DWA Napiêcie 24VDC z zasilacza przeznaczone jest do zasilania uk³adu sterowania i panela dotykowego. Napiêciem nie wolno zasilaæ innych urz¹dzeñ a zw³aszcza wejœæ czujników. 2. Uk³ad sterowania jest separowany galwanicznie od wyjœæ i od czujników wejœæ. 3. Konwerter µcv RS485-RS232 AC zapewnia separacjê galwaniczn¹ portu sterownika S7-200 i komputera PC. 4. D³ugoœæ kabla ³¹cz¹cego panel dotykowy ze sterownikiem nie mo e przekraczaæ 1200m. 5. Do zasilania wejœæ czujników nale y zastosowaæ zewnêtrzny zasilacz stabilizowany o napiêciu 24VDC. 6. Masa wyprowadzona na szynie przy³¹cza wejœæ czujników nie jest mas¹ zasilacza sterownika. Napiêcie 24VDC zasilaj¹ce czujniki powinno byæ pod³¹czone wzglêdem tej masy. 7. Je eli do sterownika pod³¹czona jest klawiatura lokalna i odleg³oœæ klawiatury od sterownika nie przekracza 50m dopuszcza siê mo liwoœæ zasilania klawiatury ze Ÿród³a L+ sterownika S7-200 przy zachowaniu warunku oddzielenia galwanicznego pozosta³ych sekcji wejœæ sterownika. 8. W przypadku obci¹ enia indukcyjnego wyjœæ nale y zastosowaæ odpowiednie zabezpieczenie styków przekaÿników. 9. Uk³ad sterowania nie posiada zabezpieczenia odgromowego. Musi byæ zasilany z rozdzielni elektrycznej wyposa onej w odpowiednie zabezpieczenia. 3

6 DANE TECHNICZNE Napiêcie wejœciowe Pr¹d wejœciowy Iloœæ wejœæ czujników Typ wejœæ czujników Wytrzyma³oœæ optoizolacji Pobór pr¹du Max napiêcie ci¹g³e Max napiêcie chwilowe Stan logiczny 1 (min) Stan logiczny 0 (max) Rodzaj wejœcia Max d³ugoœæ przewodów Iloœæ Typ wyjœæ Obci¹ alnoœæ wyjœæ Typ Iloœæ portów Max d³ugoœæ kabli RS485 Konwerter sygna³u Mo liwoœæ do³¹czenia modu³ów komunikacyjnych ZASILANIE 230VAC 50-60Hz do 1A WEJŒCIA OD CZUJNIKÓW 24 Optoizolowane, bezpotencja³owe 500VAC przez 1min. przy 24VDC 4 ma 30VDC 35VDC do 05.s 15VDC (2.5mA) 5VDC (1mA) Optoizolowane (max. 500VAC) do 500m kablem izolowanym do 300m kablem nie izolowanym WYJŒCIA 24 PrzekaŸnikowe 8 A przy 230VAC KOMUNIKACJA Port szeregowy RS m RS485 na RS232 (opcja) - TCP/IP - ASI - inne zgodne ze standardami przemys³owymi 4

7 SPECYFIKACJA KOMPONENTÓW ZASILACZ Typ Producent Nr kat. Typ Producent Nr. kat. Typ Producent Nr kat. Typ Producent Nr kat. Typ Producent Typ Producent SITOP power 3.5 SIEMENS 6EP SH31 STEROWNIK PLC S7-200 CPU226 DC/DC/DC SIEMENS 6ES AD22-0XB0 MODU Y ROZSZERZENIA 8 wyjœæ EM222 SIEMENS 6ES7222-1BF22-0XA0 PANEL DOTYKOWY TP-070 SIEMENS 6AV6545-0AA15-2AX0 KONWERTER RS485/RS232 µcv RS485-RS232 AC MicroAutomatic MO LIWOŒCI ROZBUDOWY Wszystkie typy rozszerzeñ produkowane przez firmê SIEMENS dla sterowników serii Simatic S7-200 SIEMENS 5

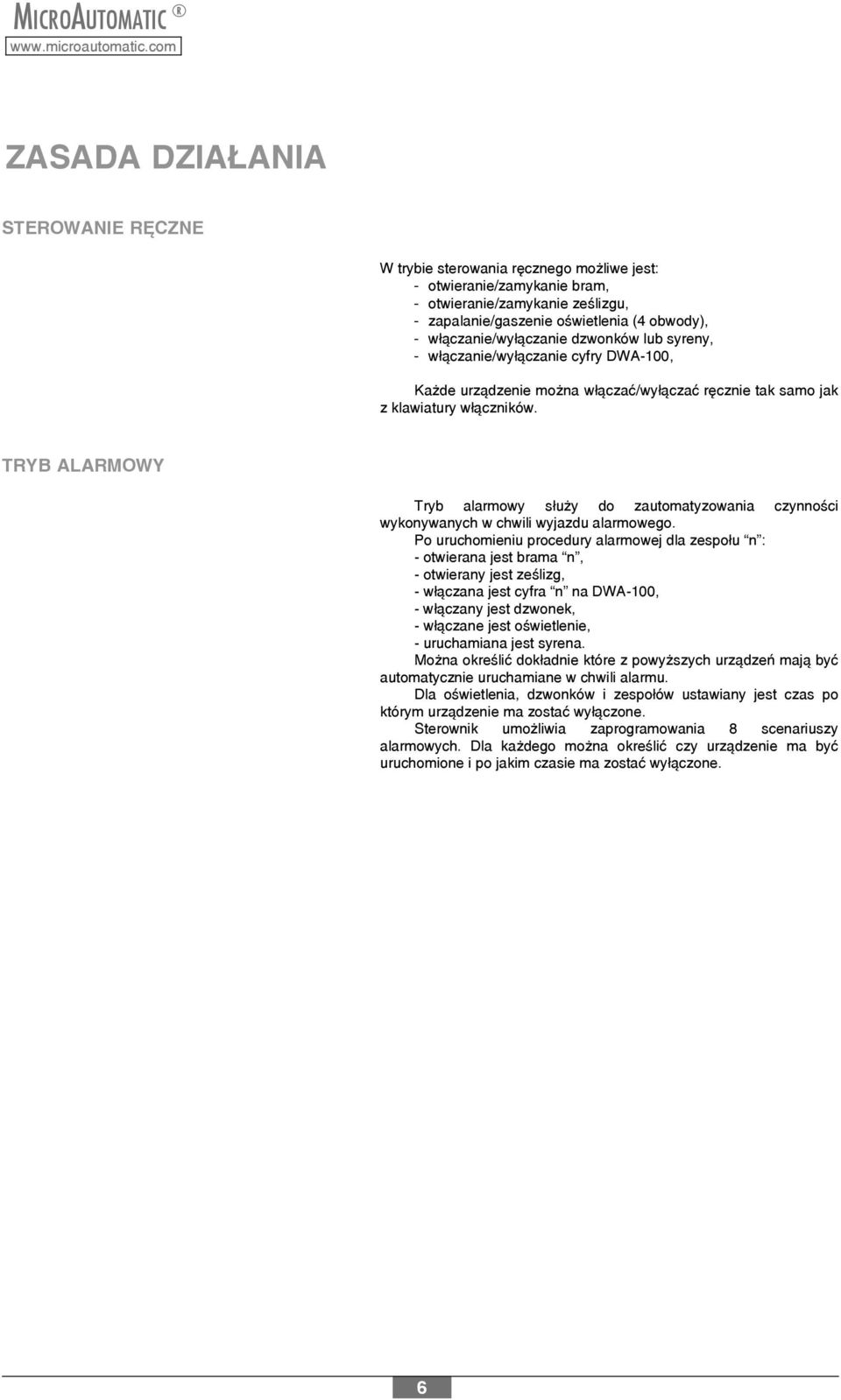

8 ZASADA DZIA ANIA STEROWANIE RÊCZNE W trybie sterowania rêcznego mo liwe jest: - otwieranie/zamykanie bram, - otwieranie/zamykanie zeœlizgu, - zapalanie/gaszenie oœwietlenia (4 obwody), - w³¹czanie/wy³¹czanie dzwonków lub syreny, - w³¹czanie/wy³¹czanie cyfry DWA-100, Ka de urz¹dzenie mo na w³¹czaæ/wy³¹czaæ rêcznie tak samo jak z klawiatury w³¹czników. TRYB ALARMOWY Tryb alarmowy s³u y do zautomatyzowania czynnoœci wykonywanych w chwili wyjazdu alarmowego. Po uruchomieniu procedury alarmowej dla zespo³u n : - otwierana jest brama n, - otwierany jest zeœlizg, - w³¹czana jest cyfra n na DWA-100, - w³¹czany jest dzwonek, - w³¹czane jest oœwietlenie, - uruchamiana jest syrena. Mo na okreœliæ dok³adnie które z powy szych urz¹dzeñ maj¹ byæ automatycznie uruchamiane w chwili alarmu. Dla oœwietlenia, dzwonków i zespo³ów ustawiany jest czas po którym urz¹dzenie ma zostaæ wy³¹czone. Sterownik umo liwia zaprogramowania 8 scenariuszy alarmowych. Dla ka dego mo na okreœliæ czy urz¹dzenie ma byæ uruchomione i po jakim czasie ma zostaæ wy³¹czone. 6

9 OBS UGA STEROWNIKA Z TOUCH PANELA EKRAN G ÓWNY 1. Sterownie rêczne: <BRAMY> <ŒWIAT A> <DZWONKI> <ZESPO Y> - przyciski prze³¹czaj¹ce na ekrany sterowania rêcznego poszczególnych obwodów. 2. OSTATNIE POLECENIE - pole tekstowe pokazuj¹ce ostatnio wykonane polecenie i stany alarmowe z czujników wejœciowych. 3. ŒWIAT A - w³¹cz/wy³¹cz obwód pierwszy oœwietlenia - sterowanie rêczne,. 4. DZWONEK - w³¹cz/wy³¹cz dzwonek - sterowanie rêczne. 5. ALARM DWA wizualizacja alarmów uruchomionych w trybie alarmowym. Zapalenie cyfry bezpoœrednio z klawiatury DWA-100 nie jest traktowane jako tryb alarmowy i poniewa jest wizualizowane na sterowniku DWA-100 znajduj¹cym siê obok TP nie jest informacja o tym powielana na TP. 6. STAN - aktualny stan alarmowy. W polu wyœwietlana jest informacja o uruchomionych scenariuszach alarmowych. 7. Podgl¹d wejœæ - sekcja 0 do F - wejœcia swobodnie programowane. Naruszenie czujnika powoduje wyœwietlenie komunikatu w polu tekstowym, stan wejœcia jest 7

10 sygnalizowany cyfr¹ 0 lub 1. Sekcja stany wejœæ przypisanych do klawiatury lokalnej. 8. Zeœlizg - wizualizacja stanu (zamkniêty/otwarty). 9. ALARM - przycisk zmieniaj¹cy ekran na ekran alarmowy. EKRAN ALARM 1. Przycisk << - powrót do ekranu g³ównego. 2. KOMUNIKATY - analogicznie do ekranu g³ównego. 3. aktualny stan alarmowy. W polu wyœwietlana jest informacja o uruchomionych scenariuszach alarmowych. 4. przyciski 1 do 8 - uruchomienie scenariusz alarmowego. Po uruchomieniu alarmu i czasie 50s ekran URUCHOMIENIE ALARMU automatycznie przechodzi do ekranu g³ównego bez koniecznoœci przyciskania <<. 8

11 EKRAN BRAMY 1. Przycisk << - powrót do ekranu g³ównego. 2. KOMUNIKATY - analogicznie do ekranu g³ównego. 3. BRAMA OTWÓRZ - wciœniêcie powoduje naciœniêcie przycisku OTWÓRZ bramy 1 do BRAMA ZAMKNIJ - wciœniêcie powoduje naciœniêcie przycisku ZAMKNIJ bramy 1 do Pola tekstowe OTW, ZAM - pola wizualizuj¹ stany bram po pod³¹czeniu czujników krañcowych bram. W przypadku braku czujników w polach wyœwietlana jest jedynie informacja o poleceniu otwórz/zamknij. Po up³ywie czasu pracy bramy i braku informacji zwrotnej pole jest czyszczone. 6. ZEŒLIZG - naciœniecie przycisku START jest równowa ne z naciœniêciem przycisku sterowania przy bramie zeœlizgu. Czujnik krañcowy pokazuje stan zeœlizgu bez informacji o stanie pracy drzwi. 9

12 EKRAN OŒWIETLENIE 1. Przycisk << - powrót do ekranu g³ównego. 2. KOMUNIKATY - analogicznie do ekranu g³ównego. 3. Przyciski ZAPAL / ZGAŒ steruj¹ czterema obwodami oœwietlenia. Pierwszy pod³¹czony jest do oœwietlenia wyjazdowego. 4. ZAPAL WSZYSTKIE / ZGAŒ WSZYSTKIE - równoczeœnie wszystkie obwody oœwietlenia. 10

13 EKRAN DZWONKI 1. Przycisk << - powrót do ekranu g³ównego. 2. KOMUNIKATY - analogicznie do ekranu g³ównego. 3. DZWONEK - dzwonek alarmowy. 4. SYRENA - j.w. 5. WY CZ WSZYSTKIE - wy³¹cza dzwonek i syrenê. 6. SET - wprowadza sterownik w tryb programowania. 11

14 EKRAN ZESPO Y 1. Przycisk << - powrót do ekranu g³ównego. 2. KOMUNIKATY - analogicznie do ekranu g³ównego. 3. Okno tekstowe wyœwietla informacjê o zespo³ach DWA-100 w³¹czonych w trybie alarmowym. 4. Przyciski 1 do 8 w³¹cz/wy³¹cz cyfrê DWA KASUJ - kasuje wszystkie alarmy. 12

15 EKRAN SERWIS 1. Przycisk << - powrót do ekranu g³ównego. 2. SERIAL - programowanie TP nie u ywaæ. 3. Przyciski +, - - ustawienie kontrastu - nale y zmieniaæ w zale noœci od oœwietlenia. 4. Przycisk PROGRAMOWANIE - wprowadza w tryb programowania. Wejœcie w ekran SERWIS znajduje siê na ekranie DZWONKI. 13

16 EKRAN PROGRAMOWANIE SCENARIUSZY 1. Przycisk << - powrót do ekranu g³ównego. 2. Przycisk PROG. SYSTEM prze³¹cza na programowanie czasów sterowania bram i zeœlizgu. 3. BRAMY - dla aktualnego scenariusza pokazuje która brama ma zostaæ otwarta. 4. WYJŒCIA - dla aktualnego scenariusza pokazuje które wyjœcie ma byæ w³¹czone (Z- zeœlizg, z- nie u ywane, <1234> - oœwietlenie, 5- syrena, 6 dzwonek). 5. DWA numer zespo³u który ma byæ w³¹czony dla danego scenariusza. 6. Q1 - w danym scenariuszu umo liwia przypisanie czasu pracy wyjœcia. Q1 do Q4 - wyjœcia <1do4>, Q5- syrena, Q6- dzwonek. Czas pracy w jednostkach x 100ms. 7. Du a cyfra 1 - aktualnie programowany scenariusz. 8. Przycisk zapisz - zapisuje ustawienia widoczne na ekranie. Po wejœciu w tryb programowania nale y ustawiæ numer scenariusza - przycisk + pod numerem scenariusza. Przyciski + s³u ¹ do ustawiania wyjœcia w kodzie nb. Przycisk C kasuje pole. 14

17 PRZYK AD PROGRAMOWANIA SCENARIUSZA 2 Nale y zaprogramowaæ dla scenariusza 2: 1. otwórz bramê 2, 2. otwórz zeœlizg, 3. zapal oœwietlenie - sekcja 1, 4. w³¹cz syrenê, 5. w³¹cz dzwonek, 6. ustaw czas œwiecenia œwiat³a na 1 min, 7. ustaw czas syreny na 20 sekund, 8. ustaw czas dzwonka na 10 sekund. 9. w³¹cz cyfrê 2 na DWA-100 na 3 minuty. TOK POSTÊPOWANIA: 1. Przyciskiem + zmieñ scenariusz na Naciœnij C na BRAMY. 3. W sekcji bramy naciœnij przycisk + z prawej strony dwa razy. Sekcja bramy powinna wyœwietlaæ: W sekcji wyjœcia naciœnij przycisk C. 5. Naciœnij prawy + piêæ razy tak by pole Wyjœcia wygl¹da³o: Naciœnij lewy + dwanaœcie razy tak by pole Wyjœcia wygl¹da³o: Naciœnij przycisk C w DWA Naciœnij dwa razy przycisk 256 tak by pole wygl¹da³o: Naciœnij przycisk zapisz by zapisaæ ustawienia. 10. Zmieñ wyjœcie na Q1 (oœwietlenie), 11. Ustaw czas na 600 (600x100ms=60s.) 12. Naciœnij ZAPISZ - zapisa³ siê czas œwiecenia oœwietlenia dla scenariusza drugiego. 13. Zmieñ Q1 na Q5 wciskaj¹c przycisk Ustaw czas na 200 (20 sekund). 15. Naciœnij ZAPISZ - zapisa³ siê czas syreny alarmowej dla scenariusza drugiego. 16. Zmieñ Q5 na Q6 wciskaj¹c przycisk Ustaw czas na 100 (10 sekund). 18. Naciœnij ZAPISZ - zapisa³ siê czas w³¹czenia dzwonka. 19. Zmieñ Q6 na DW2 wciskaj¹c przycisk Ustaw czas na 1800 (1800x100ms=180s.=3min.). 21. Naciœnij ZAPISZ - zapisa³ siê czas œwiecenia cyfry 2 na DWA

18 EKRAN PROG. SYSTEM UWAGA: Wprowadzenie zmian w ustawieniach mo e doprowadziæ do nieprawid³owego dzia³ania BRAM i ZEŒLIZGU. 1. Przycisk brama UP - ustawia czas naciœniêcia przycisku podnoszenia bramy. Nie powinien byæ d³u szy ni 40 (4s.). 2. Przycisk brama DN - ustawia czas naciœniêcia przycisku opuszczania bramy. Nie powinien byæ d³u szy ni 40 (4s.). 3. Przycisk zeœlizg - równowa ny z naciœniêciem przycisku otwórz/zamknij zeœlizg przy drzwiach zeœlizgu. 16

19 SPECYFIKACJA WEJŒÆ I WYJŒÆ UK ADU STEROWANIA : nr wyjœcia S7-200 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 Q1.0 Q1.1 Q1.2 Q1.3 Q1.4 Q1.5 Q1.6 Q1.7 Q2.0 Q2.1 Q2.2 Q2.3 Q2.4 Q2.5 Q2.6 Q2.7 opis BRAMA 01 UP BRAMA 01 DN BRAMA 02 UP BRAMA 02 DN BRAMA 03 UP BRAMA 03 DN BRAMA 04 UP BRAMA 04 DN BRAMA 05 UP BRAMA 05 DN BRAMA 06 UP BRAMA 06 DN BRAMA 07 UP BRAMA 07 DN BRAMA 08 UP BRAMA 08 DN ZEŒLIZG UP ZEŒLIZG DN OŒWIETLENIE 1 OŒWIETLENIE 2 OŒWIETLENIE 3 OŒWIETLENIE 4 SYRENA DZWONEK 17

20 nr wejœcia I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 I1.0 I1.1 I1.2 I1.3 I1.4 I1.5 I1.6 I1.7 I2.0 I2.1 I2.2 I2.3 I2.4 I2.5 I2.6 I2.7 opis wejscie 01 (0-24VDC) wejscie 02 (0-24VDC) wejscie 03 (0-24VDC) wejscie 04 (0-24VDC) wejscie 05 (0-24VDC) wejscie 06 (0-24VDC) wejscie 07 (0-24VDC) wejscie 08 (0-24VDC) wejscie 09 (0-24VDC) wejscie 10 (0-24VDC) wejscie 11 (0-24VDC) wejscie 12 (0-24VDC) wejscie 13 (0-24VDC) wejscie 14 (0-24VDC) wejscie 15 (0-24VDC) wejscie 16 (0-24VDC) wejscie 17 (0-24VDC) wejscie 18 (0-24VDC) wejscie 19 (0-24VDC) wejscie 20 (0-24VDC) wejscie 21 (0-24VDC) wejscie 22 (0-24VDC) wejscie 23 (0-24VDC) wejœcie 24 (0-24VDC) pod³¹czenie czujnik zeœlizgu alarm 1 alarm 2 alarm 3 alarm 4 alarm 5 alarm 6 alarm 7 alarm 8 Wejœcia I2.0 do I2.7 do pod³¹czenia klawiatury lokalnej. Sposób wyzwalania - zbocze narastaj¹ce 0-24VDC. ród³o zasilania - zasilacz g³ówny 24VDC. Wyprowadzona taœma 9 przewodów (czerwony 24VDC). Typ przycisku - zwarciowy, monostabilny. 18

21 19 MICROAUTOMATIC

22 utic CBY-JRG
