1 Wprowadzenie do analizy dyskryminacyjnej Analiza dyskryminacyjna to zespół metod statystycznych używanych w celu znalezienia funkcji dyskryminacyjnej, która możliwie najlepiej charakteryzuje bądź rozdziela rozważane klasy obiektów. Funkcja dyskryminacyjna jest linową kombinacją cech (zmiennych objaśniających). Podczas budowy modelu dyskryminacyjnego obowiązują następujące założenia: 1. Zmienne objaśniające mają rozkład normalny. 2. Macierze kowariancji zmiennych objaśniających są równe w grupach. 3. Wartości średnie między grupami różnią się. W nauce analizy dyskryminacyjnej sztandarowym i często wykorzystywanym zbiorem danych jest zbiór dotyczących trzech odmian irysów: setosa, virginica i versicolor. Zawiera on po 50 obserwacji dla każdego z trzech odmian tego kwiatu dotyczących: długości płatka, szerokości płatka, długości działki kielicha i szerokości działki kielicha. Rys.1 Płatek i działka kielicha. Źródło: Zbiór ten znajduje się w katalogu głównym programu Statistica w Examples/Datasets/Irisdat.sta. 1

2 Statystyki opisowe Dzięki histogramowi częstości występowania danej cechy możemy graficznie przedstawić jej rozkład. W tym celu klikając prawym przyciskiem myszy w dowolnym polu w kolumnie zawierającej wartości rozważanej cechy wybieramy Wykresy bloku danych / Histogram: Całe kolumny. 35 Histogram Dł działki Arkusz119 1v*150c Dł działki = 150*0,5*normal(x; 5,8433; 0,8281) Liczba obs ,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Dł działki Rys. 2 Histogram częstości występowania zmiennej długość działki w badanej próbie. Histogramy częstości występowania danej zmiennej z rozróżnieniem na kategorie (wg zmiennej grupującej) dostępne są w menu Wykresy/Skategoryzowane. Przed przystąpieniem do właściwej analizy dyskryminacyjnej warto przedstawić graficznie, skategoryzowane zależności zmiennych grupujących w postaci wykresu rozrzutu. Skategoryzowane wykresy rozrzutu dostępne są również w menu Wykresy/Skategoryzowane. Rys. 3 przedstawia wykres rozrzutu długości płatka względem długości działki kielicha. Punkty dla konkretnych klas (w tym przypadku odmian irysa) zaznaczone są różnymi kolorami zgodnie z legendą. 8 Wykres rozrzutu Dł płatka względem Dł działki; kategorie względem Odmiana Irisdat 5v*150c Dł płatka ,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Dł działki Odmiana: SETOSA Odmiana: VERSICOL Odmiana: VIRGINIC Rys. 3 Wykres rozrzutu długości płatka względem długości działki kielicha. 2

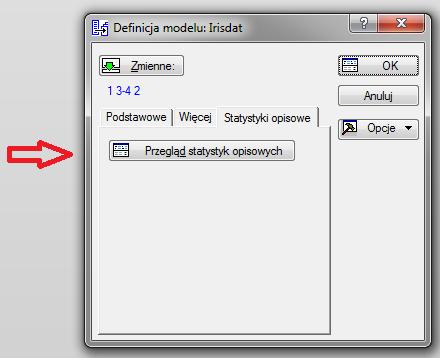

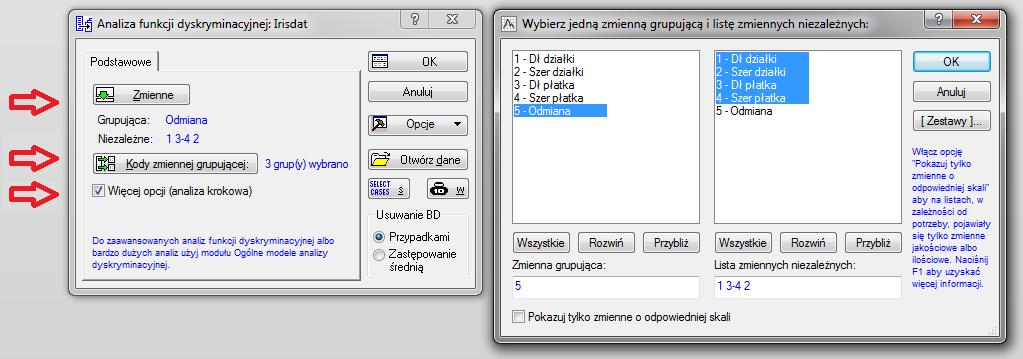

3 Właściwa analiza dyskryminacyjna Analizę dyskryminacyjną rozpoczynamy od wczytania danych i określenia zmiennych. Po otworzeniu pliku uruchamiamy moduł analizy dyskryminacyjnej zlokalizowany w menu Statystyka/Wielowymiarowe/Analiza dyskryminacyjna. W celu dokonania analizy krokowej konieczne jest zaznaczenie odpowiedniej opcji. Zmienną grupującą jest oczywiście Odmiana, pozostałe zmienne to zmienne niezależne. Ponadto wybrać należy wszystkie dostępne kody zmiennej grupującej tj Po określeniu zmiennych i zatwierdzeniu przyciskiem OK w oknie Definicja modelu w zakładce Statystyki opisowe możemy dokonać przeglądu podstawowych statystyk opisowych dla zdefiniowanego zbioru danych wejściowych. Wyświetlmy tabelę podsumowującą średnie każdej z czterech rozpatrywanych cech dla każdej z trzech odmian irysa. 3

4 Na tym etapie, nie wdając się w formalną analizę wariancji, widać wyraźne różnice dla każdej z czterech cech (tj. długości i szerokości płatka oraz długości i szerokości działki kielicha) pomiędzy trzema odmianami. Na rys. 4 przedstawiony został tzw. wykres ramka-wąsy zmiennej długość działki dla trzech dla trzech odmian. Punkt środkowy oznacza średnią arytmetyczną próby (oczywiście dla przypadków ograniczonych przez zmienną grupującą). Szerszy prostokąt oznacza przedział zmienności (średnia arytmetyczna +/- odchylenie standardowe). Tzw. wąsy wyznaczają 95% przedział ufności dla wartości przeciętnej w populacji. 8,5 Ramkowy Dł działki; kategorie względem Odmiana Irisdat 5v*150c 8,0 7,5 7,0 Dł działki 6,5 6,0 5,5 5,0 4,5 4,0 Dł działki Dł działki Dł działki Odmiana: SETOSA Odmiana: VERSICOL Odmiana: VIRGINIC Rys. 4 Wykres ramka-wąsy zmiennej długość działki dla trzech odmian. W celu rozpoczęcia analizy dyskryminacyjnej w oknie Definicja modelu w zakładce Więcej wybieramy metodę: Krokowa postępująca oraz sposób wyświetlania wyników: Dla każdego kroku. 4

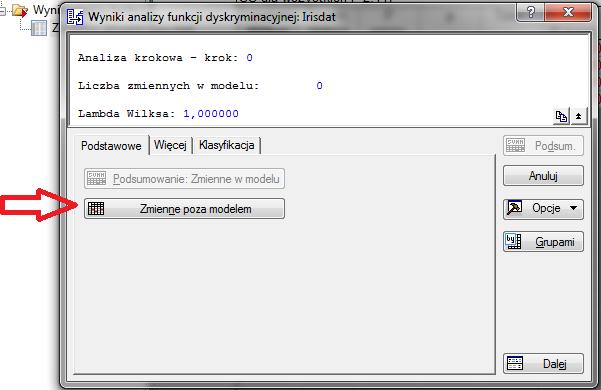

5 Po zatwierdzeniu wyboru przyciskiem OK przejdziemy do okna analizy dyskryminacyjnej. Przed przejściem do kroku nr 1 wyświetlmy parametry statystyczne zmiennych. Na tym etapie dostępne są tylko zmienne spoza modelu. W kolejnych krokach będzie można uzyskać informacje na temat zmiennych dołączonych do modelu. Lambda Wilksa to statystyka służąca do oceny mocy dyskryminacyjnej całego modelu, tj. wszystkich zmiennych występujących w modelu łącznie, którą model będzie posiadał po wprowadzeniu do niego danej zmiennej. Przyjmuje ona wartości od 0 do 1; wartości bliskie zeru świadczą o dużej mocy dyskryminacyjnej modelu. Cząstkowe lambdy Wilksa określają wkłady poszczególnych zmiennych do ogólnej mocy dyskryminacyjnej modelu. Ponieważ w kroku zerowym w modelu nie ma żadnej zmiennej, wartości z pierwszej kolumny równe są wartościom z kolumny prawej. Wartość statystyki F 5

6 odzwierciedla moc dyskryminacyjną danej zmiennej. Zmienne dodawane są do modelu zgodnie z wartościami F począwszy od tej zmiennej, której moc dyskryminacyjna jest największa. Wyniki w tabeli wyświetlane są na czerwono, jednak nie można tego interpretować tak jak w przypadku testów statystycznych np. jednorodności wariancji. Weryfikowaną hipotezą jest to czy dana zmienna wnosi istotny wkład do modelu. W celu przejścia do kroku nr 1 przyciskamy Dalej. Następnie przechodzimy do zakładki Klasyfikacja. Funkcje klasyfikacyjne mają postać: gdzie oznacza numer -tą zmienną klasyfikacyjną, to liczba zmiennych klasyfikacyjnych,. W kroku pierwszym rozpatrywana jest jedna zmienna klasyfikacyjna, ta o największej istotnej mocy dyskryminacyjnej., Powyższe okno dostępne jest po naciśnięciu przycisku Funkcje klasyfikacyjne. Przedstawia ono współczynniki funkcji klasyfikacyjnych, których jawna postać to: Dla grupy (odmiany irysa setosa): Dla grupy (odmiany irysa versicolor): Dla grupy (odmiany irysa virginica): 6

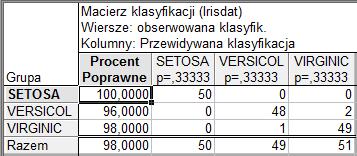

7 O przynależności próbki do danej klasy decyduje maksymalna wartość funkcji klasyfikacyjnej. Zmiennej klasyfikacyjnej odpowiada długość płatka. W kroku trzecim w modelu znajdują się trzy zmienne długość płatka, szerokość działki i szerokość płatka. Lambda Wilksa dla całego modelu (nad tabelą) na poziomie 0,02498 świadczy o jego dużej mocy dyskryminacyjnej. Wartości tolerancji dla poszczególnych zmiennych określają jaka część informacji wnoszonej przez tą zmienną nie jest powielana przez pozostałe. W przypadku zmiennej o niskiej tolerancji do modelu wprowadzany byłby szum, co niekorzystnie odbijałoby się na jego zdolnościach dyskryminacyjnych. W zakładce Klasyfikacja dostępna jest macierz klasyfikacji, a także można wyświetlić wyniki klasyfikacji poszczególnych przypadków. Poniżej przedstawiona jest macierz klasyfikacji dla poszczególnych odmian (irysa). W wierszach znajdują się ich nazwy, a w kolumnach liczba przypadków zaklasyfikowanych do danej klasy. Pierwsza kolumna podaje procentową poprawność klasyfikacji danego przypadku. Poniżej przedstawione są wyniki klasyfikacji poszczególnych przypadków. Wiersze oznaczone gwiazdką oznaczają niepoprawną klasyfikację. 7

8 Ćwiczenia Ćwiczenie 1 Dla danych z pliku Irisdat.sta: 1. Sporządzić histogramy częstości występowania dla wszystkich zmiennych. 2. Sporządzić histogramy częstości występowania dla wszystkich zmiennych z rozróżnieniem na kategorie. 3. Sporządzić skategoryzowane wykresy rozrzutu dla wszystkich (dwuelementowych) kombinacji zmiennych. 4. Sporządzić wykresy ramka-wąsy dla wszystkich zmiennych. 5. Przeprowadzić analizę krokową postępującą. Kolejne kroki ilustrować parametrami statystycznymi dodanych zmiennych, wyznaczonymi funkcjami klasyfikacyjnymi (w postaci tabeli i jawnie) oraz macierzą klasyfikacji. Dodatkowo należy podawać numery błędnie sklasyfikowanych obserwacji. Ćwiczenie 2 Dla danych z plików dane5.sta (źródło danych: Programy-Dane.zip, plik należy pobrać z folderu w którym znajduje się niniejsza instrukcja) przeprowadzić analizę dyskryminacyjną krokową postępującą. Każdy krok zilustrować parametrami zmiennych w modelu i poza modelem oraz macierzą klasyfikacji. Czy któreś zmienne nie znalazły się w modelu? Jeśli tak, to dlaczego? Sporządzić wykres (dla każdej zmiennej i łącznie) poprawności klasyfikacji w zależności od kolejnego kroku. 8
