1 PRYZMATY

Jednym ze skutków dyspersji jest to, że wiązki światłao różnych długościach fali,

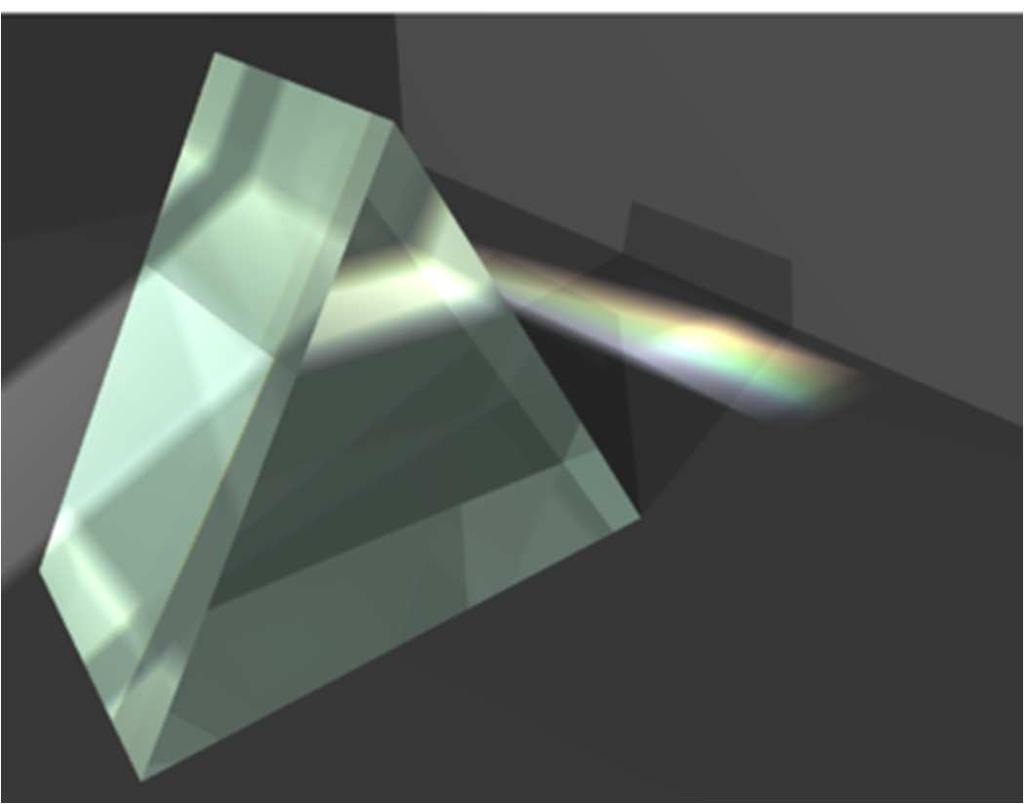

3 DYSPERSJA zależność współczynnika załamania światła dla danegoośrodka od częstotliwości faliświetlnej. Jednym ze skutków dyspersji jest to, że wiązki światłao różnych długościach fali, padające na granicę ośrodków pod kątem różnym od zera, załamują się pod różnymi kątami. Efekt ten można zaobserwować, gdy światło białe pada na pryzmati ulega rozszczepieniu.

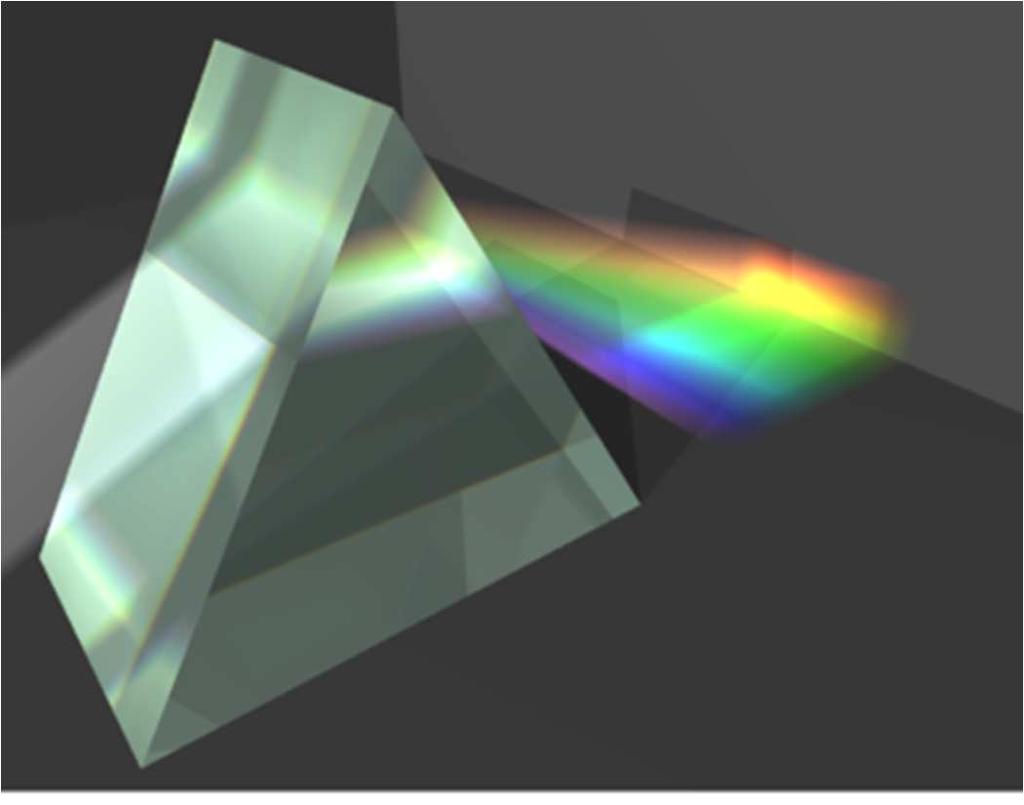

4 DYSPERSJA Dający najszerszą tęczę pryzmat wykonany ze szkła kwarcowego ma kąt między ścianami wynoszący 62, ze szkła CROWNZN 78, a ze szkła FLINT ok

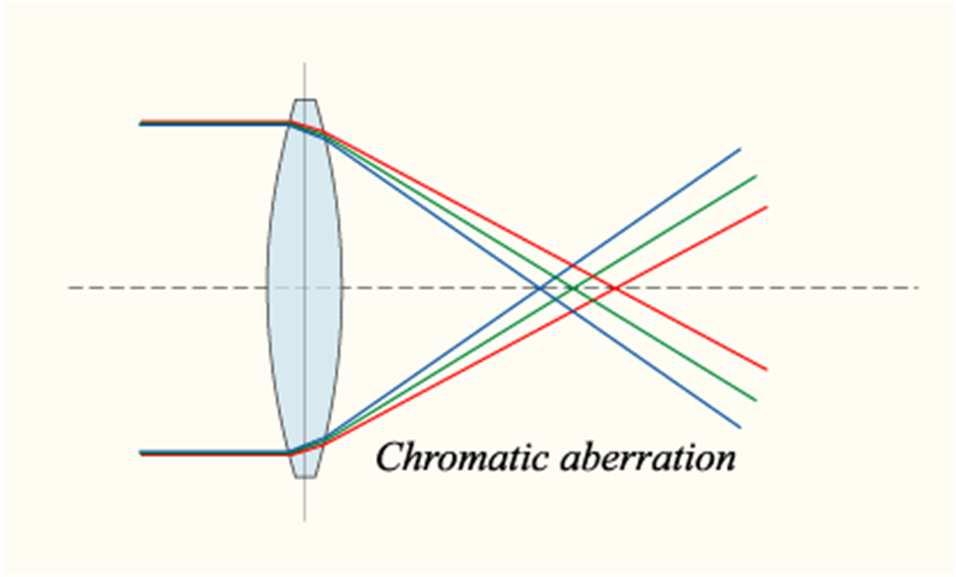

5 Aberracja Chromatyczna

7 ACHROMAT

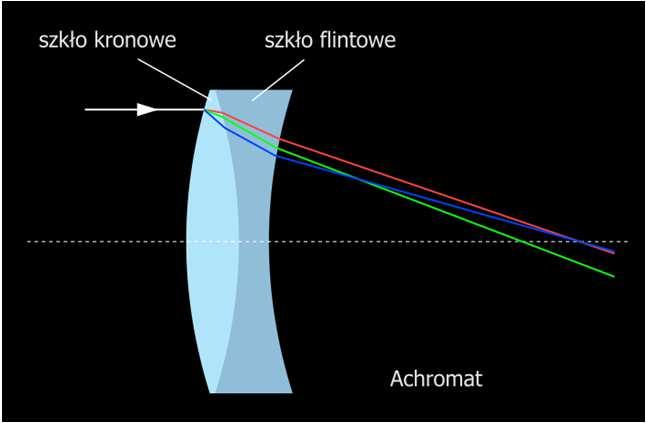

ACHROMAT grupa dwóch soczewek- skupiającej i rozpraszającej - zrobionych z gatunków szkła o różnej dyspersji (np.szkła crown i flint) połączonych razem.

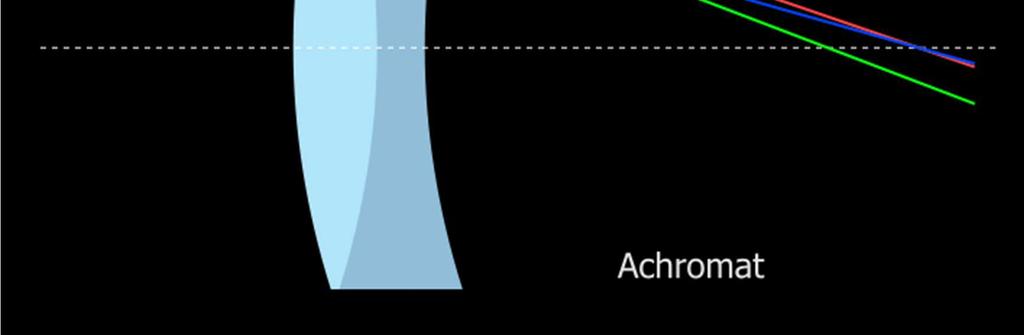

8 ACHROMAT grupa dwóch soczewek- skupiającej i rozpraszającej - zrobionych z gatunków szkła o różnej dyspersji (np.szkła crown i flint) połączonych razem. Umożliwia korekcję aberracji chromatycznej dla światła o dwóch określonych długościach fal (zazwyczaj dla światła czerwonego i niebieskiego). Dla światła o innych długościach fal aberracja nie zostaje całkowicie wyeliminowana, ale znacznie zmniejszona (jest to tzw. chromatyzm wtórny). Dokładniejszą korekcję aberracji chromatycznej zapewnia układ 3 lub więcej soczewek, np. apochromat

9 APOCHROMAT (zgr.apó od,chroma barwa,chromatos dopełniacz barwy,apochromatos odbarwiony) jest to obiekltywzrobiony z układu co najmniej dwóch soczewek, ze szkła optycznego różnych gatunków o różnych współczynnikach załamania i różnych dyspersjach zależnościach współczynnika załamania światła od długości fali. Dzięki takiemu zestawieniu korygowana jest aberracja chromatycznadla większego zakresu fal, np. dla barwy czerwonej, niebieskiej i żółtozielonej, czasami nawet w większym zakresie fal od podczerwieni do nadfioletu, jeżeli jest to potrzebne w zastosowaniach naukowych lub technicznych.

10 Współczynnik załamania światła wynika z prędkości rozchodzenia się światła w ośrodku. Zależność współczynnika załamania światła od długości fali światła nazywana jest współczynnikiem dyspersji i jest parametrem określającym własności minerałów. Minerały o dużej dyspersji odpowiednio oszlifowane mienią się różnymi barwami w wyniku rozszczepiania światła białego.

11 Pryzmat odbiciowy

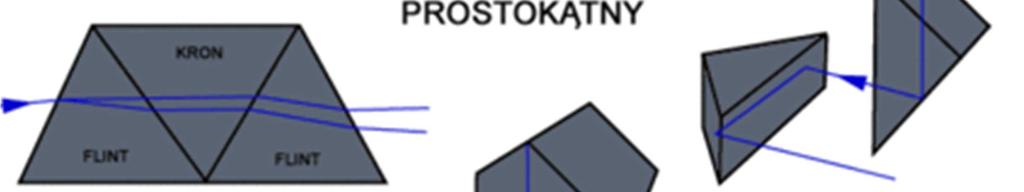

12 Pryzmat prostokątny

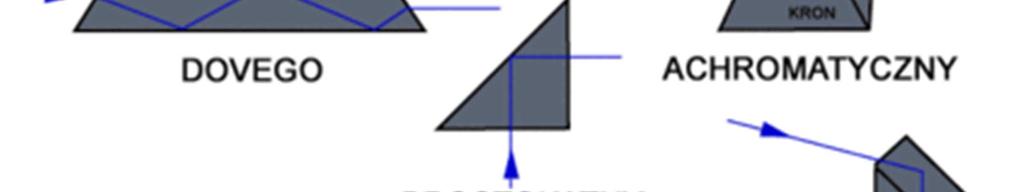

13 PRYZMAT ACHROMATYCZNY Odchylenie= 2 (kąt padania) + kat łamiący Czyli nie zależy od n ani lambda!

14 Pryzmat dachowy (PORRO) Taki sam, jak prostokatny, ale inaczej zorientowany wobec wiązki padającej. Po dwóch odbiciach wiązka jest odchylona o 180 stopni. Nie ma inwersji.

15 Porównanie prostokatnyvs porro

16 Pryzmat dove a Obcięta wersja prostokatnego mniejsza masa i rozmiary. Właściwość podczas obrotu wzdłuz osi dugiej, obraz odwraca się dwa razy szybciej

17 PRYZMAT AMICIEGO Rozdziela obraz na dwie części i zamienia je Miejscami. Takie pryzmaty sa drogie, bo dwie powierzchnie musza być odpowiednio nachylone (90 stopni)

18 Pryzmat romboidalny

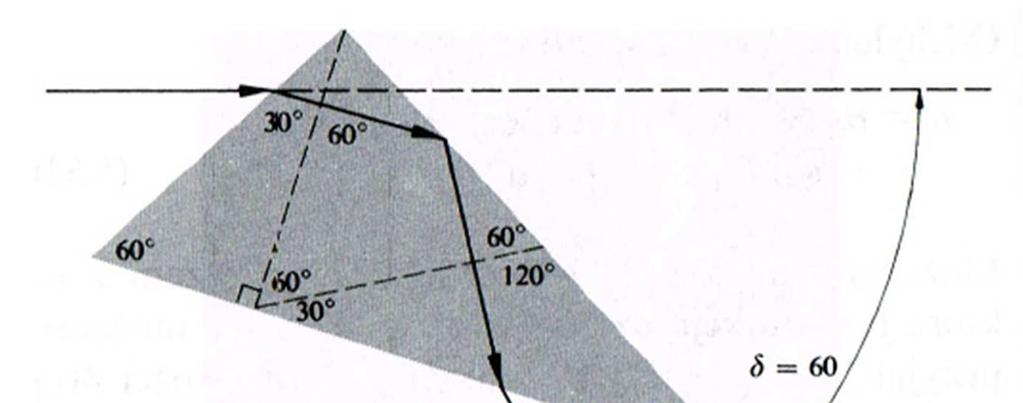

19 Romboidalny (cd) Przesuwa linie wzroku, bez wprowadzenia odchylenia kątowego lub zmiany orientacji obrazu

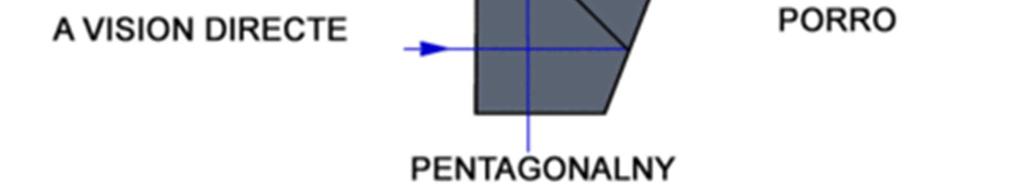

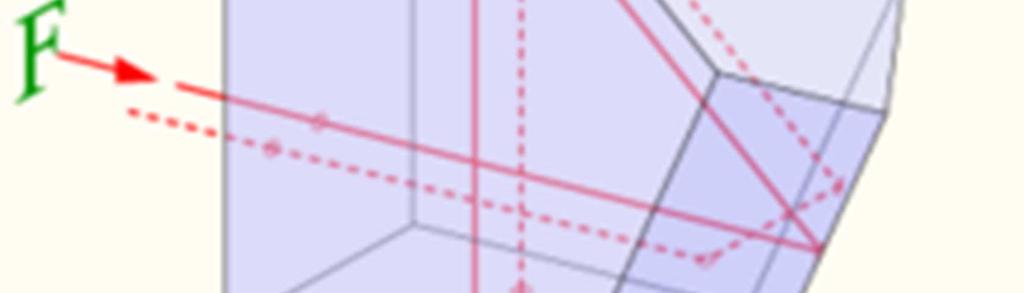

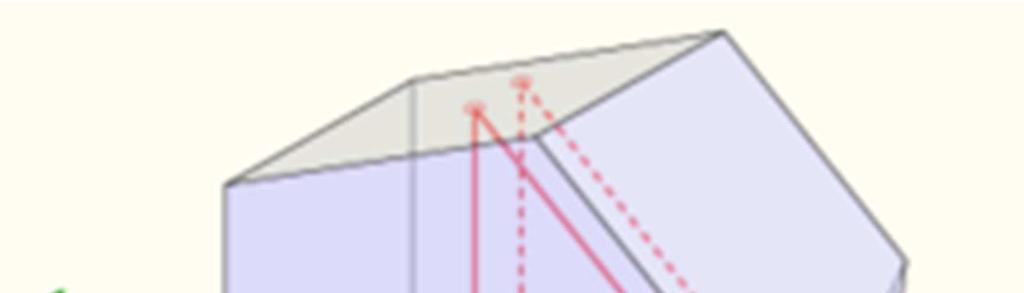

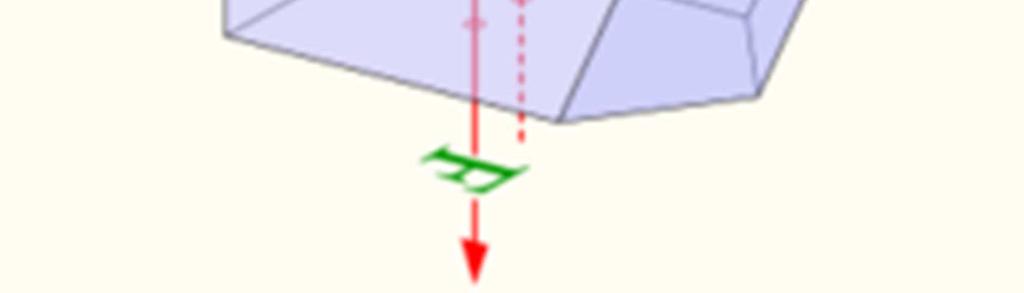

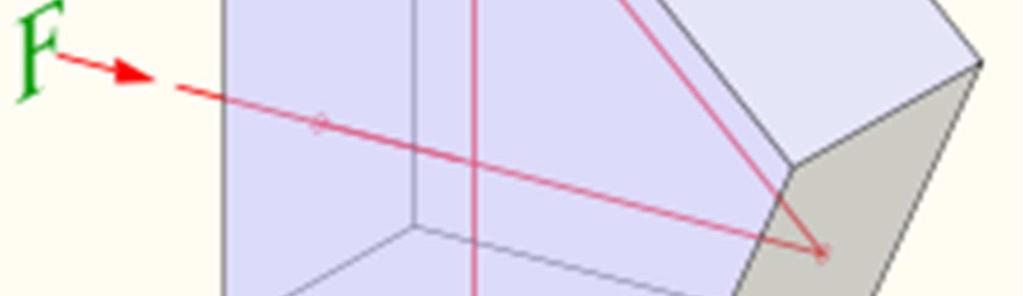

PRYZMAT PENTAGONALNY Światło wpadające do pryzmatu, odbija się od dwóch płaszczyzn, nachylonych do siebie pod kątem 45 stopni, dzięki czemu obraz jest prosty.

20 PRYZMAT PENTAGONALNY Światło wpadające do pryzmatu, odbija się od dwóch płaszczyzn, nachylonych do siebie pod kątem 45 stopni, dzięki czemu obraz jest prosty. W pryzmacie tym, ze względu na niewielki kąt padania światła, nie zachodzi całkowite wewnętrzne odbicie a ścianki są pokryte powłoką odbijającą światło (posrebrzone). prosty odwracający

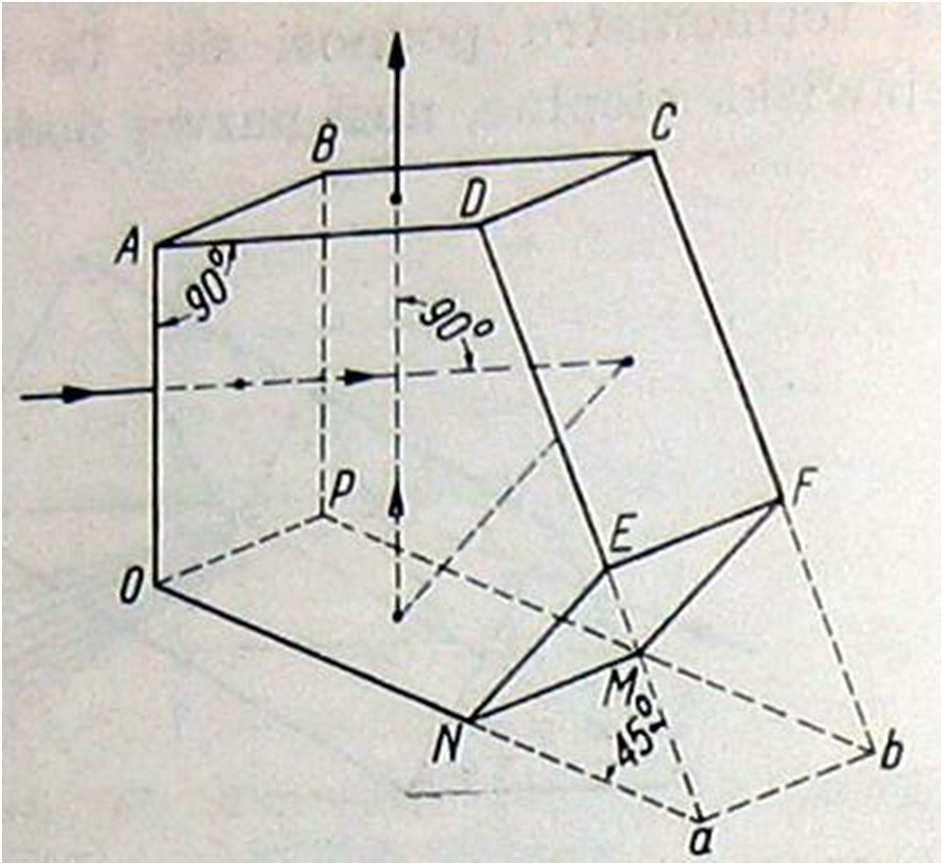

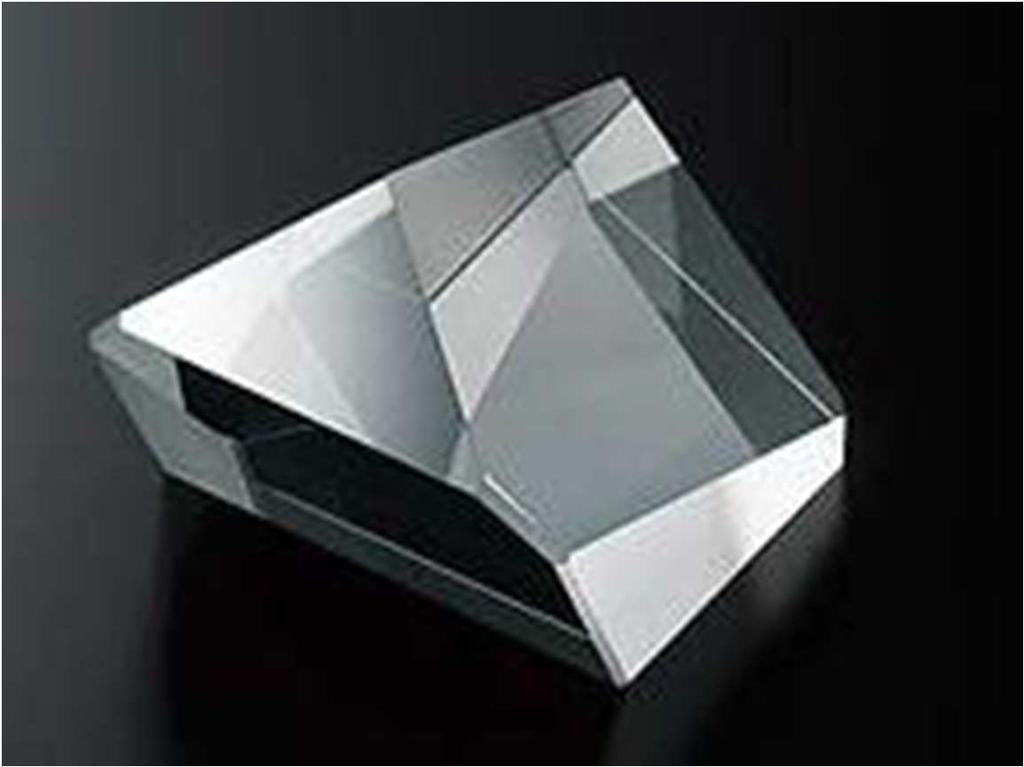

21 Pryzmat pentagonalny pryzmat pięciokątny. Wpadające światło, odbija się od 2 płaszczyzn, nachylonych do siebie pod kątem 45 stopni, dzięki czemu obraz jest prosty. W pryzmacie tym, ze względu na niewielki kąt padania światła, nie zachodzi całkowite wewnętrzne odbicie. Zamiast tego ścianki pokryte są powłoką odbijającą światło.

22 Gdzie stosowany? Pryzmat ten stosowany w urządzeniach optycznych oraz w lustrzankach jednoobiektywowych, w 1948 roku kombinat carl Zeiss Jenawprowadził do sprzedaży przystawki z pryzmatem pentagonalnym przeznaczone do wizjerów małoobrazkowych aparatów Exaktaa w 1949roku po raz pierwszy zastosowano wbudowany pryzmat pentagonalny w lustrzancecontaxs produkowanej przez zakłady Zeiss Ikon w Dreźnie.

25 Pryzmat LEMANA -SPRINGERA Ma dach ustawiony pod katem 90 o. Przesuwa linie wzroku i wprowadza dodatkowo obraca obraz o 180 stopni (np. do prostowania obrazu w celownikach optycznych)

26 Pryzmat narozny Przecinamy sześcian tak, że zostaja trzy prostopadłe ściany (corner-cube prism) Zastosowanie autoreflektor odbija równolegle padająca wiązka. Najbardziej popularny układ: Z dwoma pryzmatami PORRO

27 PORRO

28 PORRO I STOPNIA

29 PORRO 2 STOPNIA

30 Pryzmat odbiciowy

Wroku 1984 Carl Zeiss Jenawprowadził do sprzedaży przystawki z pryzmatem pentagonalnym

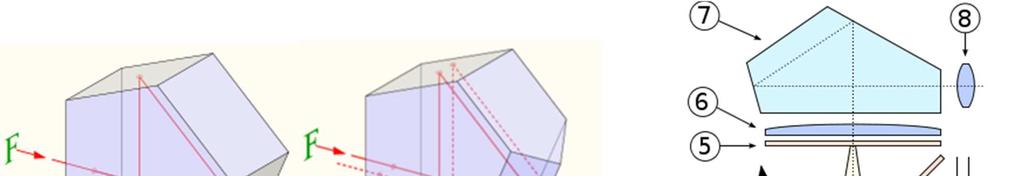

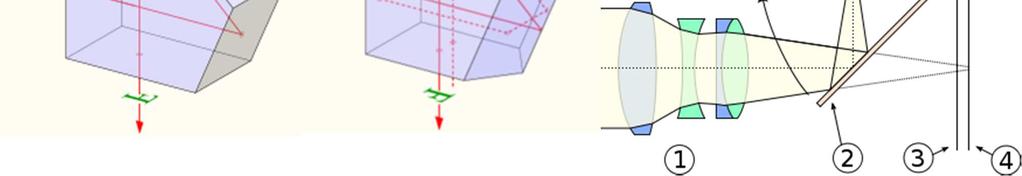

31 PRYZMAT PENTAGONALNY Pryzmat ten stosowany w urządzeniach optycznych i wjednoobiektywowych lustrankach. Wroku 1984 Carl Zeiss Jenawprowadził do sprzedaży przystawki z pryzmatem pentagonalnym przeznaczone do wizjerów małoobrazkowych aparatówexakta a w1949roku po raz pierwszy zastosowano wbudowany pryzmat pentagonalny w lustrzance ContaxS produkowanej przez zakłady Zeiss Ikon w Dreźnie.

32 PRYZMAT NICOLA

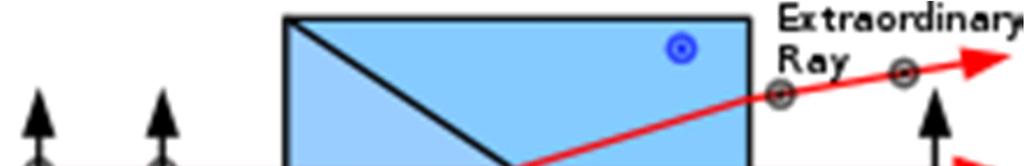

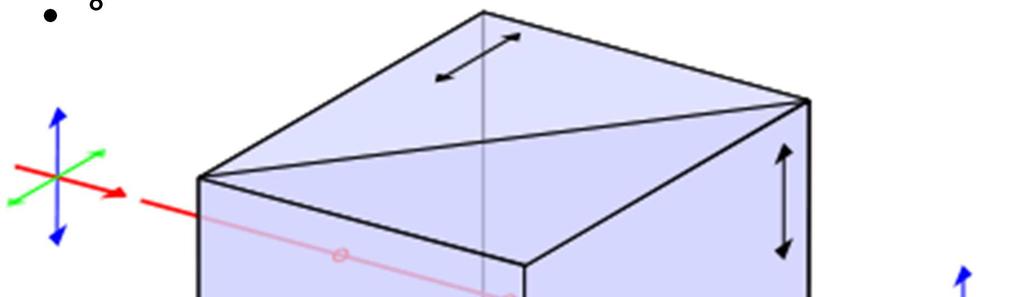

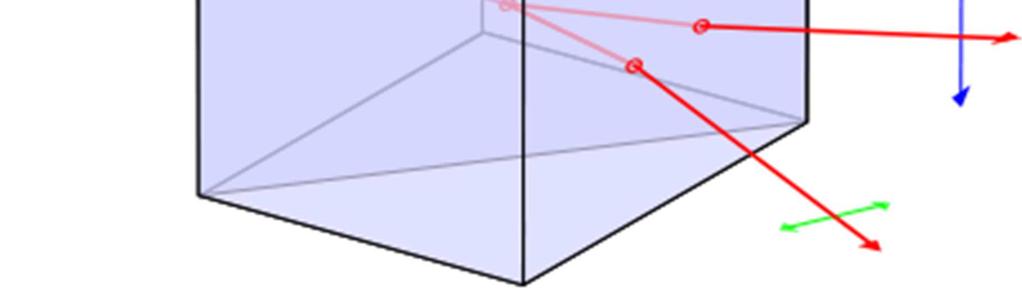

33 Pryzmat Wollastone a

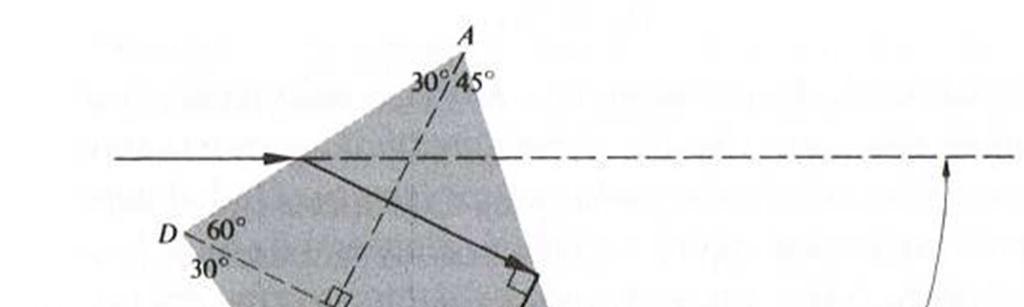

34 Pryzmaty o stałym kącie łamiącym Pellin Broca Abbego

37 PRYZMAT ROCHONA

39 KONIEC
