MODUŁ POWIADOMIENIA GSM Z FUNKCJ CENTRALI ALARMOWEJ

Transkrypt

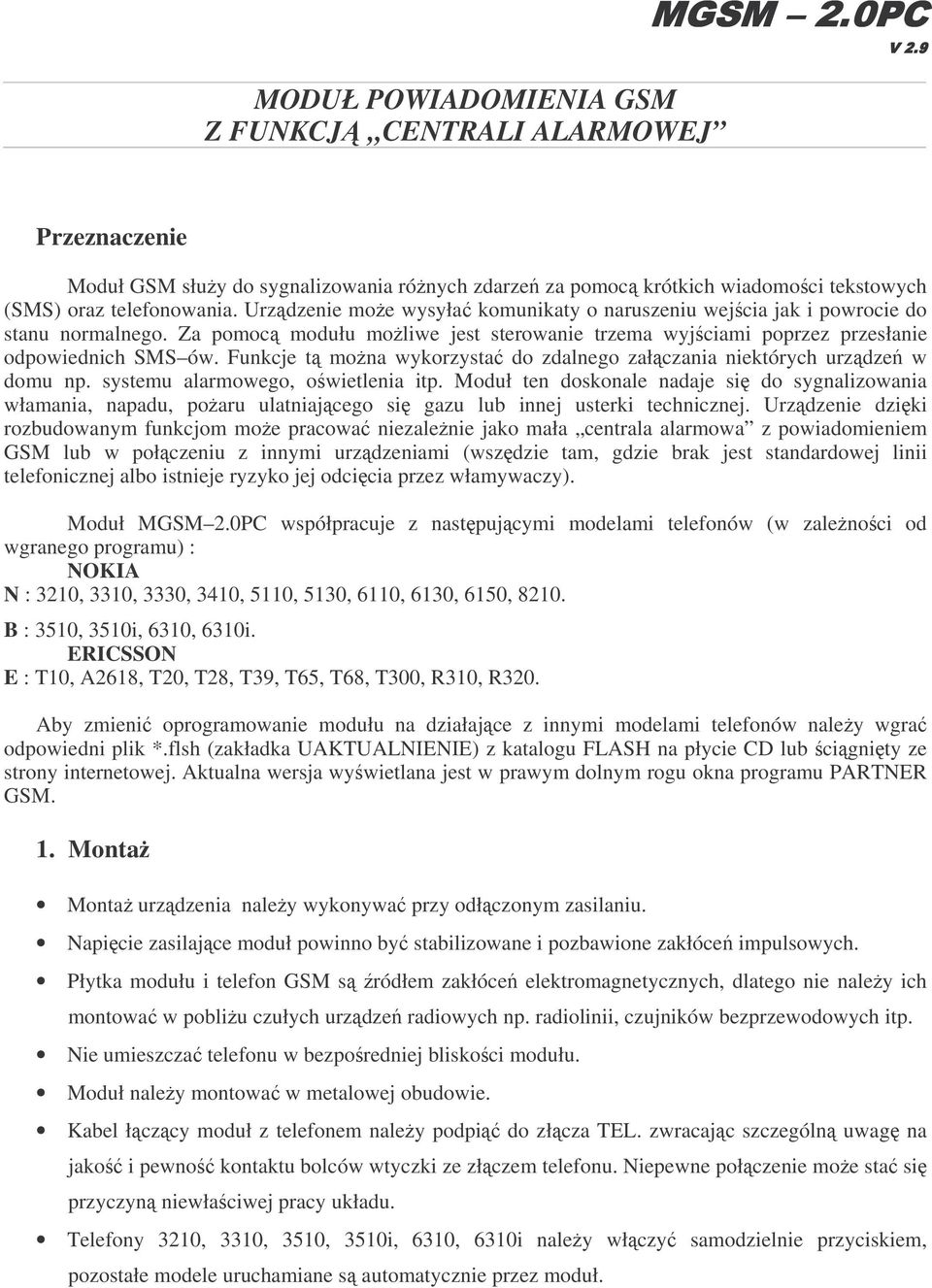

1 MODUŁ POWIADOMIENIA GSM Z FUNKCJ CENTRALI ALARMOWEJ Przeznaczenie Moduł GSM słuy do sygnalizowania rónych zdarze za pomoc krótkich wiadomoci tekstowych (SMS) oraz telefonowania. Urzdzenie moe wysyła komunikaty o naruszeniu wejcia jak i powrocie do stanu normalnego. Za pomoc modułu moliwe jest sterowanie trzema wyjciami poprzez przesłanie odpowiednich SMS ów. Funkcje t mona wykorzysta do zdalnego załczania niektórych urzdze w domu np. systemu alarmowego, owietlenia itp. Moduł ten doskonale nadaje si do sygnalizowania włamania, napadu, poaru ulatniajcego si gazu lub innej usterki technicznej. Urzdzenie dziki rozbudowanym funkcjom moe pracowa niezalenie jako mała centrala alarmowa z powiadomieniem GSM lub w połczeniu z innymi urzdzeniami (wszdzie tam, gdzie brak jest standardowej linii telefonicznej albo istnieje ryzyko jej odcicia przez włamywaczy). Moduł MGSM 2.0PC współpracuje z nastpujcymi modelami telefonów (w zalenoci od wgranego programu) : NOKIA N : 3210, 3310, 3330, 3410, 5110, 5130, 6110, 6130, 6150, B : 3510, 3510i, 6310, 6310i. ERICSSON E : T10, A2618, T20, T28, T39, T65, T68, T300, R310, R320. Aby zmieni oprogramowanie modułu na działajce z innymi modelami telefonów naley wgra odpowiedni plik *.flsh (zakładka UAKTUALNIENIE) z katalogu FLASH na płycie CD lub cignity ze strony internetowej. Aktualna wersja wywietlana jest w prawym dolnym rogu okna programu PARTNER GSM. 1. Monta Monta urzdzenia naley wykonywa przy odłczonym zasilaniu. Napicie zasilajce moduł powinno by stabilizowane i pozbawione zakłóce impulsowych. Płytka modułu i telefon GSM s ródłem zakłóce elektromagnetycznych, dlatego nie naley ich montowa w pobliu czułych urzdze radiowych np. radiolinii, czujników bezprzewodowych itp. Nie umieszcza telefonu w bezporedniej bliskoci modułu. Moduł naley montowa w metalowej obudowie. Kabel łczcy moduł z telefonem naley podpi do złcza TEL. zwracajc szczególn uwag na jako i pewno kontaktu bolców wtyczki ze złczem telefonu. Niepewne połczenie moe sta si przyczyn niewłaciwej pracy układu. Telefony 3210, 3310, 3510, 3510i, 6310, 6310i naley włczy samodzielnie przyciskiem, pozostałe modele uruchamiane s automatycznie przez moduł.

2 2. Widok płytki modułu: TEL. - złcze do podłczenia telefonu lub kabla RS232TTL do komunikacji z komputerem PC. JI1, JI2 - konfiguracja wej I1 i I2. PR SD - przycisk do inicjalizacji programowania. - ółta dioda LED sygnalizujca telefonowanie i wysyłanie SMS-ów oraz komunikacje z komputerem. KOM - zielona dioda LED sygnalizujca poprawno komunikacji modułu z telefonem. AW. - czerwona dioda LED sygnalizujca awari. LAD. - konfiguracja ładowarki (opis pkt. 7.). S-M - Wyjcie na syntezer mowy (opis pkt. 8.). 2

3 3. Opis złcz modułu: - Zasilanie modułu 12V (12-14V DC). - Masa modułu. KONFIGURACJA WEJ 3 INSTRUKCJA MGSM-2.0PC - Wejcia alarmowe typu NC/NO. Rozwarcie / zwarcie wejcia do masy układu na okres dłuszy ni 450 ms powoduje wysłanie SMS zapisanego w pamici modułu pod 4 numery telefonów. Za pomoc urzdzenia IN-4 (ekspander 4 wej) moliwa jest rozbudowa iloci wej systemu do 8. Działanie i funkcje dodatkowych wej jest takie samo jak wej podstawowych modułu. w przypadku dołczenia ekspandera wej długo SMS-ów naruszenia i powrotów linii zostanie ograniczona do maksymalnie 10 znaków. Numery telefonów pod które ma by wysyłana informacja naley wpisa w zakładce NUMERY programu PARTNER GSM, dodatkowo istnieje moliwo zdalnej zmiany numerów poprzez komendy SMS: Format SMS-a : KOD TELx yyyyyyyyyyyy KOD- 4 znakowy kod dostpu ustawiany w zakładce WYJCIA TELx -TEL1 TEL2 TEL3 TEL4 numer telefonu na licie modułu. yyyyyyyyyyyy -nowy numer telefonu np Typ polaryzacji wejcia NO lub NC konfigurowany jest w zakładce WEJCIA programu PARTNER GSM. Dodatkowo wejcia I1 i I2 mog by sterowane zwarciem do masy lub do +12V. Działanie wejcia I1 w zalenoci od ustawienia polaryzacji JI1 \ program NO NC ON (załoona) Zwarcie do masy wyzwala Odłczenie od masy wyzwala OFF (cignita) Odłczenie od plusa wyzwala Zwarcie do plusa wyzwala Działanie wejcia I2 w zalenoci od od ustawienia polaryzacji Typy wej: JI2 \ program NO NC ON (załoona) Zwarcie do masy wyzwala Odłczenie od masy wyzwala OFF (cignita) Odłczenie od plusa wyzwala Zwarcie do plusa wyzwala INFO - pobudzenie wejcia nie wywołuje akcji alarmowej lecz rozpoczyna proces wysyłania SMS-ów i kolejek telefonowania. 24h - moduł przechodzi w stan alarmu wysyła SMS i dzwoni niezalenie od stanu linii ZAŁ/WYŁ. (np. obwody antysabotaowe) W przypadku wyzwolenia alarmu z linii typu 24h gdy system jest rozbrojony alarm jest kasowany poprzez zwarcie i nastpnie rozwarcie linii tego typu. NORMALNA - linia wyzwala alarm, SMS i dzwonienie gdy linia ZAŁ/WYŁ jest aktywna. ZAŁ/WYL - linia załczajca/ wyłczajca czuwanie dla tej linii na stałe przypisana jest polaryzacja typu NO tzn. masa->moduł uzbrojony rozwarcie->moduł rozbrojony. Moduł posiada równie moliwo załczenia/wyłczenia czuwania poprzez przesłanie komendy SMS: ZAL KOD polecenie załczajce czuwanie, WYL KOD polecenie wyłczajce czuwanie Przykład: ZAL 1212 OPÓNIONA - linia wyzwala alarm, SMS i dzwonienie po upłyniciu czasu na wejcie. Czas na wejcie ustawiany jest w zakładce OPCJE.

4 Uwagi: wejcia I1-I4 mog by bezporednio wyzwalane wyjciami niskoprdowymi np. wyjcia: OUT 5,6,..., w centralach alarmowych SATEL CA6,CA10,CA64, wejcia: I1 I2 mog by wyzwalane plusowymi wyjciami OUT 1,2,3,4 (zdjte zworki J11 i J12). DODAKTOWE OPCJE WEJ: Flash: Okrela czy wysyłany SMS ma by wywietlany bezporednio na wywietlaczu telefonu (flash), czy te odczytywany ze skrzynki odbiorczej. Naley pamita, e wiadomo typu flash mona bardzo łatwo przeoczy poniewa nie jest zapamitywana a znika z wywietlacza telefony np. gdy kto dzwoni. Tre sms : W zakładce Naruszenie wprowadzamy tre SMS-a który zostanie wysłany przy naruszeniu wejcia, w zakładce Powrót wpisujemy tre SMS-a który zostanie wysłany gdy linia wróci do stanu normalnego. Maksymalna długo komunikatu wynosi 20 znaków. Kasowanie powiadomienia: umoliwia przerwanie wysyłania SMS-ów i dzwonienia w przypadku gdy linia typu ZAŁ/WYŁ wróci do stanu normalnego (wyłczenie alarmu). Jeeli opcja ta jest odznaczona to moduł wykona pełn kolejk powiadomie. Wylij sms do: umoliwia w sposób elastyczny okrelenie pod jakie numery telefonów moduł ma wysyła SMS-y, ( np. blokowanie wysyłania SMS-ów pod numery stacjonarne, podział na strefy itp.) Dzwo do: włcza/wyłcza telefonowanie pod okrelone numery zgodnie z wymaganiami. KONFIGURACJA WYJ - Tranzystorowe wyjcia typu OC (po załczeniu podaj mas), mog słuy do sterowania przekanikiem wykonawczym. Wydajno prdowa 100mA. - Wysokoprdowe wyjcie z zabezpieczeniem elektronicznym w stanie aktywnym +12V, Wydajno prdowa 1A. Konfiguracja wyj O1, O2, O4 (zakładka WYJCIA): Polaryzacja: Wybór czy w stanie normalnym wyjcie ma by rozwarte NO czy zwarte NC do masy układu Działanie: MONO wyjcie zmienia stan na czas okrelony w polu Czas[s], po jego upływie wraca do stanu normalnego, BI po załczeniu wyjcia np. SMS-em o treci On1 KOD jego wyłczenie nastpi po wysłaniu SMS: Off1 KOD gdzie KOD jest 4 znakowym kodem zabezpieczajcym, w przypadku sterowania wyjciem za pomoc funkcji CLIP jest ono załczane na przemian po pierwszym a wyłczane po drugim Czas[s]: Okrela długo załczenia w sekundach wyjcia w trybie MONO, maksymalna warto czasu wynosi 9000 sekund. Załczane przez: Okrela jakie zdarzenia mog załczy wyjcie, moliwe jest ich łczenie np. sterowanie równoczenie SMS i CLIP. Sms - załczenie wyjcia OnX KOD gdzie X numer wyjcia 1,2 KOD -kod zabezpieczajcy, wyłczenie OffX KOD Przykład: On CLIP sterowanie za pomoc sygnałów klip dostpne jest tylko dla wyjcia O4 (funkcja nie działa jeeli moduł działa z telefonami NOKIA 3210 i 3310) Alarm: wyjcie aktywne gdy wystpi alarm. Czuwanie: aktywne w stanie uzbrojenia gdy moduł zakoczy odliczanie czasu na wyjcie, jeeli aktywna jest ta opcja to ignorowane s ustawienia czasu w polu Czas[s]. 4

5 Czas wejcia: aktywne podczas odliczania czasu na wejcie. Czas wyjcia: aktywne przy czasie wyjcia. Potwierdzenie załczenia na wyjciu funkcja dostpna tylko dla wyjcia O4. (1 sygnał załczenie czuwania, 2 sygnały wyłczenie czuwania). Numery uprawnione do sterowania CLIP wyjciem OUT4: Uprawnienie okrelonych numerów do sterowania wyjciem, jeeli zaznaczona jest opcja Dowolny to wyjcie moe by sterowane przez dowolny numer. Naley pamita e numer z którego chcemy sterowa wyjciem nie moe by zastrzeony. Potwierdzanie załczenia: Po odebraniu SMS sterujcego wyjciem moduł wyle SMS-a potwierdzajcego załczenie - jego tre okrela pole Tre sms w zakładce OPCJE. Kod dostpu do wyj: Cztero-znakowy kod zabezpieczajcy do sterowania wyjciami poprzez SMS-y dozwolone s zarówno litery jak i cyfry ( małe i due litery s rozróniane ). Uwaga: brak kodu dostpu uniemoliwi sterowanie wyjciami za pomoc SMS-ów oraz korzystanie z funkcji testu "na yczenie" Uwagi: stan wyj O1, O2 jest pamitany po utracie i powrocie zasilania modułu. Wyjcia s resetowane podczas programowania modułu. Przykładowym zastosowaniem wyj moe by zdalne wyłczenie sygnalizacji alarmu, uzbrojenie/rozbrojenie systemu, sterowanie np. bram wjazdow itp. Polecenia ON i OFF mog by pisane małymi literami lub w sposób mieszany np. On. Po odebraniu SMS-a sterujcego wyjciem moduł automatycznie usuwa go ze skrzynki odbiorczej - Tranzystorowe wyjcie typu OC sygnalizujce awari (wydajno prdowa 100mA) W stanie normalnym wyjcie jest zwarte do masy. W momencie wystpienia awarii wyjcie jest rozwierane i zawieca si czerwona dioda LED (AW.) Awaria sygnalizowana jest z 10 minutowym opónieniem. Po ustpieniu awarii wyjcie zostaje automatycznie zwarte. Zdarzenia traktowane przez moduł jako awaria: Brak komunikacji z telefonem Problem z ładowaniem baterii telefonu Niski poziom baterii (poniej 2 kresek ) Słaby poziom sieci (poniej 2 kresek ) Telefon niezalogowany w sieci (np. blokada karty SIM przez operatora) Nieudane wysłanie 3 SMS-ów pod rzd np. wyczerpanie stanu konta (TAK-TAK, SIM PLUS,POP) Napicie zasilania modułu poniej 9.5V (np. rozładowany akumulator przy pracy bateryjnej) Przecienie wyjcia O4 awaria sygnalizowana natychmiast. Uszkodzenie danych konfiguracyjnych w pamici modułu np. na wskutek silnych wyładowa atmosferycznych (awaria sprawdzana przy starcie modułu sygnalizowana natychmiast) Informacja o awarii ładowania baterii telefonu i niskim poziomie zasilania modułu mog by równie przesłane w formie specjalnego SMS-a pod pierwszy numer. Tre komunikatu wpisuje si w zakładce OPCJE. W przypadku podłczenia modułu do Noki z serii 3210 i 3310 działanie wyjcia O3 ograniczone jest tylko do sygnalizowania braku komunikacji z telefonem, niskiego napicia zasilania modułu i przecienia wyjcia O4. 5

6 4. Dodatkowe opcje. Naley pamita o poprawnym wprowadzeniu kodu PIN w programie, poniewa niepoprawny kod moe spowodowa blokad karty SIM. Test transmisji - funkcja ta pozwala na okresowe kontrolowanie modułu. Test moe by przesyłany w postaci SMS-a lub w postaci dzwonka (CLIP). Czas cyklu podawany jest w godzinach w zakresie od 1 do 99. Pocztek odliczania nastpuje po załczeniu zasilania lub po przesłaniu konfiguracji do modułu. Domylna tre SMS-a testowego to: Modul GSM ok Istnieje równie moliwo testu "na yczenie" po przesłaniu SMS-a (z dowolnego telefonu) z samym kodem (np. ABC1), moduł powinien odpowiedzie SMS-em o treci z pola "Tre sms" Naley pamita aby wprowadzi kod w zakładce WYJCIA. Opcja ta nie sygnalizuje awarii tzn. w przypadku uszkodzenia które nie wyklucza moliwoci transmisji (np. awaria zasilania) test zostanie wykonany. Resetowanie zegara testu transmisji. KOD RESETTEST po odebraniu takiego polecenia terminal wyzeruje zegar testu transmisji. Jednoczenie jeeli jako test transmisji ustawiony jest dzwonek CLIP, to terminal zadzwoni pod pierwszy numer. Nastpny test zostanie wysłany po upływie czasu zdefiniowanego w zakładce opcje (Test co...). Dodatkowo po odebraniu polecenia KOD RESETTEST terminal wyzeruje licznik SMS-ów. Awarie: Awaria zasilania wystpuje gdy: - napicie zasilania spadnie poniej 9,5 V, - Poziom naładowania baterii spadnie poniej 2 kresek, - telefon nie jest ładowany. Awaria zas. - tre SMS-a wysyłanego w przypadku wykrycia awarii zasilania. Puste pole oznacza, e informacja o tej awarii nie bdzie przesyłana. Powrót zas. - tre SMS-a wysyłanego w przypadku ustpienia awarii zasilania. Puste pole oznacza, e informacja ta nie bdzie przesyłana. Liczniki: Licznik sms - okrela dobowy limit wysłanych SMS-ów, (zakres od 1 do 99) Iloc prób wysła sms - okrela liczb prób wysłania SMS-a w przypadku problemów z transmisj (zakres od 1 do 10). Kolejki telefonowania okrela liczb połcze do kadego numeru (zakres od 1 do 10). Czasy: Dzwo przez [s] warto maksymalna 64 s. Czas wejcia [s] jest to czas liczony od momentu wykrycia linii typu opóniona jaki ma uytkownik na wyłczenie czuwania (zakres od 0 do 600 s). Czas wyjcia [s] jest to czas liczony od momentu załczenia czuwania do pełnego uzbrojenia systemu (zakres od 0 do 600 s).. Czas CLIPa [s] - warto maksymalna 20 s. 6

7 5. Komunikacja z programem PARTNER GSM. Program PARTNER GSM przeznaczony jest do pracy na komputerach klasy PC z systemem operacyjnym WINDOWS 9X/Me/2000/XP. Moduł MGSM-2.0PC komunikuj si z programem za pomoc łcza RS-232 TTL. Naley w telefonie włczy funkcj danie kodu PIN i wpisa wybrany kod w polu Kod PIN karty SIM. W przypadku złego wprowadzenia kodu PIN w telefonie, karta SIM moe zosta zablokowana (konieczno wprowadzenia kodu PUK), dlatego naley bardzo starannie wpisa kod w programie. Po zainstalowaniu i uruchomieniu programu naley wybra odpowiedni port komunikacyjny do którego podłczony jest kabel (COMx), a nastpnie otworzy wybrany port: Moduł Otwarcie portu COM Nastpnie naley włczy zasilanie modułu i nacisn przycisk PR (do 20s od włczenia zasilania). Poprawna komunikacja sygnalizowana jest w programie poprzez cykliczne mruganie zielonej lampki oraz komunikat w stopce: Jest komunikacja Moduł sygnalizuje poprawn komunikacj z PC poprzez cykliczne mruganie ółtej diody. Zakoczenie komunikacji: Moduł Zamknicie portu COM Aby zakoczy komunikacj naley Zamknc port COM: Aby przesła konfiguracj do modułu naley wybra polecenie: Moduł Zapis Aby odczyta konfiguracj z modułu naley wybra polecenie: Moduł Odczyt Aby rozpocz prac modułu po przesłaniu konfiguracji naley: - zamkn program PARTNER GSM - odłczy zasilanie modułu - odłczy kabel programujcy PC - podłczy kabel komunikacyjny do telefonu - włczy telefon - włczy zasilanie modułu Program PARTNER GSM posiada bardzo poyteczn podczas uruchamiania systemu funkcj ONLINE. Po nawizaniu komunikacji w zakładce ONLINE moemy podgldn aktualny stan wej oraz sterowa stanem wyj. Program PARTNER GSM umoliwia równie uaktualnienie wersji oprogramowania modułu powiadomienia MGSM tzw. bez potrzeby oddawania urzdzenia do serwisu. Najnowsze wersje programu s zamieszczone na stronie: Funkcja uaktualnienia dostpna jest dla MGSM-2.0PC wersja programu 2.1 i wyszej. Aby uaktualni moduł naley postpowa bardzo uwanie, moduł bdzie działał poprawnie tylko jeeli procedura zakoczy si poprawnie: 1. Podłczy kabel komunikacyjny do wybranego portu COM i modułu. 2. Otworzy port. 3. Wczyta plik z nowym programem (Ładowanie pliku flash). 4. Wcisn przycisk: Zapis programu do modułu 5. Postpowa zgodnie z instrukcjami wywietlanymi w oknie programu. 7

8 6. Ustawienia ładowarki. Za pomoc zworek 1,2,3 LAD mona ustawi prd i napicie ładowania telefonu: Zworka 1 okrela prd ładowania: zwarta = 500mA (od 420 do 670 ma) rozwarta = 330mA (od ma) Zworki 2 i 3 okrelaj napicie ładowania (przy nie podłczonym telefonie): ZWORKA LAD.2 ZWORKA LAD.3 NAPI CIE ŁADOWANIA ON ON 5,00 V OFF ON 6,25 V ON OFF 6,90 V OFF OFF 8,10 V Ustawienia standardowe dla nastpujcych modeli telefonów NOKIA: 3310, 3330, 3510,3510i, 5110, 5130, 6110, 6130, 6310,6310i, Ustawienia standardowe dla telefonów NOKIA 3210, ERICSSON Ustawienia standardowe dla telefonów NOKIA Sygnalizacja stanów pracy modułu. a) Poprawna komunikacja modułu z telefonem sygnalizowana jest przez cykliczne krótkie rozbłyski zielonej diody LED (KOM). W przypadku utraty komunikacji moduł ponawia 8 razy prób komunikacji ( wolne ) rozbłyski i przechodzi do stanu pocztkowego (wszystkie diody wiec wiatłem cigłym). b) Proces wysyłania SMS sygnalizowany jest błyskami ółtej diody LED (SD) w nastpujcy sposób: 1 błysk wysyłanie pod numer 1, 2 błyski numer 2, 3 błyski numer 3, 4 błyski numer 4. Jeeli w pamici modułu brak bdzie którego z numerów np. 2 (pusta pozycja w ksice telefonu) to po 1 błysku nie bdzie dwóch błysków ale 3. Oznacza to problem z wysłaniem SMS pod 2 numer. Po zakoczeniu wysyłania SMS-ów moduł rozpocznie proces dzwonienia pod zadane numery zgodnie z ustawieniem. Informacja o aktualnie wybieranym numerze przedstawiona jest podobnie jak dla SMS za pomoc błysków ółtej diody LED (SD). Po zakoczeniu dzwonienia dioda ganie. c) Poprawna komunikacja z komputerem PC sygnalizowana jest przez cykliczne rozbłyski ółtej diody LED. Aktualny stan urzdzenia mona sprawdzi zdalnie za pomoc komendy SMS o treci: KOD stan (gdzie KOD to kod czteroznakowy wpisany w zakładce WYJCIA programu PARTNER GSM) Tre otrzymanego SMS-a zwrotnego: Wejcia: XXXX gdzie X=0 lub 1 1-gdy do wejcia masa, 0- gdy plus lub nie podłczone (kolejno: I1 I2 I3 I4 ) Wyjcia: YYY (kolejno: O4 O1 O2) OUT4 jeeli 1 to +12V, 0 to brak napicia OUT1 jeeli 1 to zwarte do masy, 0 rozwarte OUT2 jeeli 1 to zwarte do masy, 0 rozwarte System: Uzbrojony/Rozbrojony Jest awaria/brak awarii 8

9 8. Współpraca z syntezerem mowy. Syntezer mowy naley podłczy do złcza S-M. Odtwarzanie komunikatu nastpuje automatycznie po wybraniu numeru przez telefon. Naley zwróci uwag aby na wywietlaczu telefonu po połczeniu z modułem pojawił si napis: Mikrozestaw, symbol mikrozestawu. Komunikat odtwarzany jest cyklicznie a do zakoczenia połczenia. Przy współpracy MGSM-N2.0 z telefonem NOKIA 3210, 33xx i 8210 naley najpierw podłczy wtyczk do modułu a nastpnie włoy złcze słuchawkowe. 9. Przykładowe problemy i ich najczstsze przyczyny. 1. Dioda zielona KOM (komunikacji) nie mruga, albo mruga wolno: brak poprawnego połczenia pomidzy modułem a telefonem, sprawd jako połcze. 2. ółta dioda (SD) pulsuje ale telefon nie wysyła SMS-ów: sprawd numer centrum SMS w konfiguracji. sprawd stan konta (POP,TAK-TAK,SIMPLUS). sprawd zasig sieci GSM. 3. ółta dioda (SD) nie pulsuje, telefon nie wysyła SMS-ów i nie dzwoni: Brak numerów telefonów w pamici modułu: wpisz poprawnie numery w programie PARTNER GSM i przelij ponownie konfiguracj do modułu. Limit SMS-ów i połcze został przekroczony: odłcz i powtórnie załcz zasilanie modułu aby wyzerowa licznik. 4. Wyjcia programowalne nie zmieniaj stanu: Brak poprawnego kodu dostpu do wyj: sprawd czy wprowadziłe kod dostpu do wyj - zakładka WYJCIA w programie PARTNER GSM. 5. Wyjcie O4 nie działa: Sprawd czy nie został przekroczony limit obcienia 1 A. 9

10 10. Przykładowe połczenia modułu z centralkami alarmowymi. 1) Schemat podłczenia załcz/wyłcz czuwanie (kasowanie alarmu) a) Satel CA5, CA6, CA10 Oprogramowa wejcie Zx jako ZAŁ/WYŁ czuwanie. Oprogramowa typ czujnika jako NO. Wejcia modułu GSM załczaj si po podaniu SMS ONx KOD gdzie KOD = 4 znaki x = numer wyjcia. Przydzieli wejcie do strefy, która ma by zdalnie wyłczona. Poinformowa uytkownika! b) Satel CA64 Oprogramowa wejcie Zx jako ZAŁ/WYŁ czuwanie. Wyłczy opcj kontrolowane przy załczeniu czuwania. Wybra typ załczenia jako zwykły wpisujc 1 jako czas na wejcie. Przydzieli wejcie do odpowiedniej strefy. Poinformowa uytkownika! Uwagi: dla CA6 istnieje moliwo kasowania alarmu bez wyłczania czuwania przy uyciu wejcia CTL, dla CA64 moliwe s inne sposoby działania wejcia ZAŁ/WYŁ, moliwe jest kasowanie alarmu poprzez wejcie typ 83 kasowanie alarmu. 2) Schemat podłczenia wyjcia AWARIA (O3) modułu do wej central a) CA5, CA6, CA10 Oprogramowa wejcie Zx jako bez akcji alarmowej, Oprogramowa typ czujnika jako NC (wyjcie AWARIA podaje mas w stanie normalnym, bez awarii), oprogramowa czas maksymalnego naruszenia dla wejcia Zx 1-255s, który bdzie czasem opónienia pojawienia si awarii wejcia (warto 0 wyłcza awarie), poinformowa uytkownika o sposobie odczytania typu awarii (awaria z wejcia). b) CA64 Oprogramowa wejcie Zx jako typ 61 (techniczna- awaria GSM), Oprogramowa typ czujnika NC, Poinformowa uytkownika o moliwoci pojawienia si tego typu awarii. 10

11 TELEFONY WSPÓŁPRACUJCE Z POWIADOMIENIAMI GSM MGSM-2.0 Opis podłczenia kabli komunikacyjnych do telefonów znajduje si na płycie CD w katalogu: Instrukcje NOKIA 5110, 5130, 6110, 6130, 6150 DOST PNE WSZYSTKIE FUNKCJE NOKIA 3330, 3410 DOST PNE WSZYSTKIE FUNKCJE NOKIA 8210 DOST PNE WSZYSTKIE FUNKCJE NOKIA BRAK FUNKCJI SAMOCZYNNEGO WŁCZENIA TELEFONU. - BRAK FUNKCJI STEROWANIA CLIP. - SYGNALIZOWANIE AWARII OGRANICZONE DO BRAKU KOMUNIKACJI I NISKIEGO NAPI CIA ZASILANIA MODUŁU. NOKIA BRAK FUNKCJI SAMOCZYNNEGO WŁCZENIA TELEFONU. - BRAK FUNKCJI STEROWANIA CLIP. - SYGNALIZOWANIE AWARII OGRANICZONE DO BRAKU KOMUNIKACJI I NISKIEGO NAPI CIA ZASILANIA MODUŁU. NOKIA 3510, 3510i - BRAK FUNKCJI SAMOCZYNNEGO WŁCZENIA TELEFONU NOKIA 6310, 6310i - BRAK FUNKCJI SAMOCZYNNEGO WŁCZENIA TELEFONU ERICSSON T10, A2618, T20, T28, T39, T65, T68, T300, R310, R BRAK MOLIWOCI ZMIANY NR TELEFONÓW ZA POMOC KOMENDY SMS - BRAK MOLIWOCI SPRAWDZENIA STANU MODUŁU Parametry techniczne: Zasilane : 12 14V DC, Pobór prdu przez moduł od 150mA do 750 ma (w zalenoci od stopnia naładowania baterii telefonu) 11
