2 MODUŁ PAMICI VIDEO 1082/88 - Moduł pamici video nr ref. 1082/88 (w skrócie MPV) jest przeznaczony do cyfrowego systemu videodomofonowego 2GO! w celu nagrywania nieodebranych wywoła z wejciowego modułu wywołania z kamer. Funkcje MPV: Funkcja zcentralizowana: do omiu 7-sekundowych kolorowych sekwencji video moe zosta nagranych dla kadego z uytkowników (do 32 uytkowników) w systemie. Uytkownik moe odtworzy lub wykasowa sekwencj video naciskajc przycisk na monitorze z ikon rombu Moliwo wysłania sekwencji video w postaci wiadomoci MMS poprzez modem GPRS URMET nr ref. 1082/52. Funkcja dostpna jedynie w systemie 1-rodzinnym. Data, godzina i inne komunikaty diagnostyczne wywietlane na 4 cyfrowym wywietlaczu LED 3 przyciski do ustawiania daty, godziny i funkcji testowych na obudowie modułu pamici OPIS ZACISKÓW 0~ - Zasilanie 12~ - Zasilanie LINE - połczenie z systemem 2GO! MMS - złcze aktywacji wiadomoci MMS ZALECENIA: 1. Maksymalna ilo urzdze: Tylko jeden MPV moe by przyłczony do systemu 2GO! To urzdzenie zalicza si do dopuszczalnej iloci urzdze w systemie (do 3 modułów wywołania i 32 adresów odbiorczych) Moliwe konfiguracje: 3 moduły wywołania, 1 MPV, 31 odbiorników, 31 dystrybutorów 2 moduły wywołania, 1 MPV, 32 odbiorniki, 31 dystrybutorów 2 MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

3 MODUŁ PAMICI VIDEO 1082/88 2. Typ kabli. Do podłczenia MPV do linii LINE stosowa taki sam typ kabla jak do podłczenia videomonitora. Max odległo od zasilacza do MPV jest taka sama jak w przypadku videomonitora ATLANTICO (patrz katalog techniczny do systemu 2GO!). 3. Połczenia i zakoczenie linii. MPV moe by połczony w trybie in-out (równolegle z magistral LINE) Z=OFF, przez dystrybutor Z=ON, lub bezporednio do zasilacza Z=ON. 4. Instalacja. MPV moe by zainstalowany na szynie montaowej TH35 zajmuje dziesi 18mm modułów DIN + dwa 18mm moduły DIN dla transformatora. Moliwo montau n/t za pomoc kołków rozporowych (niedostarczane z urzdzeniem). 5. Uruchomienie. Po zainstalowaniu i uruchomieniu systemu bez MPV (patrz zalecenia w katalogu technicznym), podłcz i zasil MPV. Sprawdzi, czy system nadal pracuje normalnie i dioda LED w MPV jest zgaszona. MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

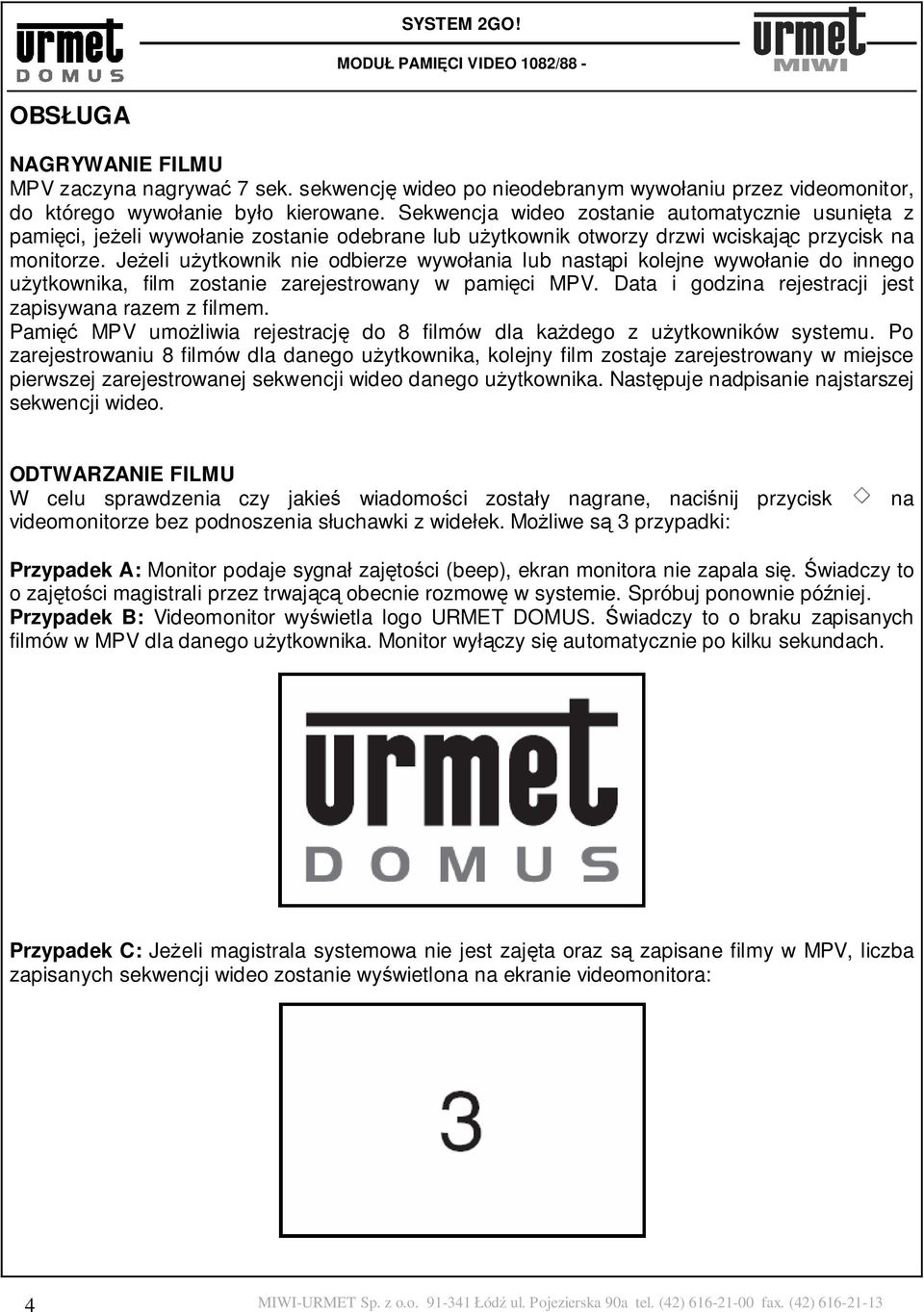

4 MODUŁ PAMICI VIDEO 1082/88 - OBSŁUGA NAGRYWANIE FILMU MPV zaczyna nagrywa 7 sek. sekwencj wideo po nieodebranym wywołaniu przez videomonitor, do którego wywołanie było kierowane. Sekwencja wideo zostanie automatycznie usunita z pamici, jeeli wywołanie zostanie odebrane lub uytkownik otworzy drzwi wciskajc przycisk na monitorze. Jeeli uytkownik nie odbierze wywołania lub nastpi kolejne wywołanie do innego uytkownika, film zostanie zarejestrowany w pamici MPV. Data i godzina rejestracji jest zapisywana razem z filmem. Pami MPV umoliwia rejestracj do 8 filmów dla kadego z uytkowników systemu. Po zarejestrowaniu 8 filmów dla danego uytkownika, kolejny film zostaje zarejestrowany w miejsce pierwszej zarejestrowanej sekwencji wideo danego uytkownika. Nastpuje nadpisanie najstarszej sekwencji wideo. ODTWARZANIE FILMU W celu sprawdzenia czy jakie wiadomoci zostały nagrane, nacinij przycisk videomonitorze bez podnoszenia słuchawki z widełek. Moliwe s 3 przypadki: na Przypadek A: Monitor podaje sygnał zajtoci (beep), ekran monitora nie zapala si. wiadczy to o zajtoci magistrali przez trwajc obecnie rozmow w systemie. Spróbuj ponownie pó niej. Przypadek B: Videomonitor wywietla logo URMET DOMUS. wiadczy to o braku zapisanych filmów w MPV dla danego uytkownika. Monitor wyłczy si automatycznie po kilku sekundach. Przypadek C: Jeeli magistrala systemowa nie jest zajta oraz s zapisane filmy w MPV, liczba zapisanych sekwencji wideo zostanie wywietlona na ekranie videomonitora: 4 MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

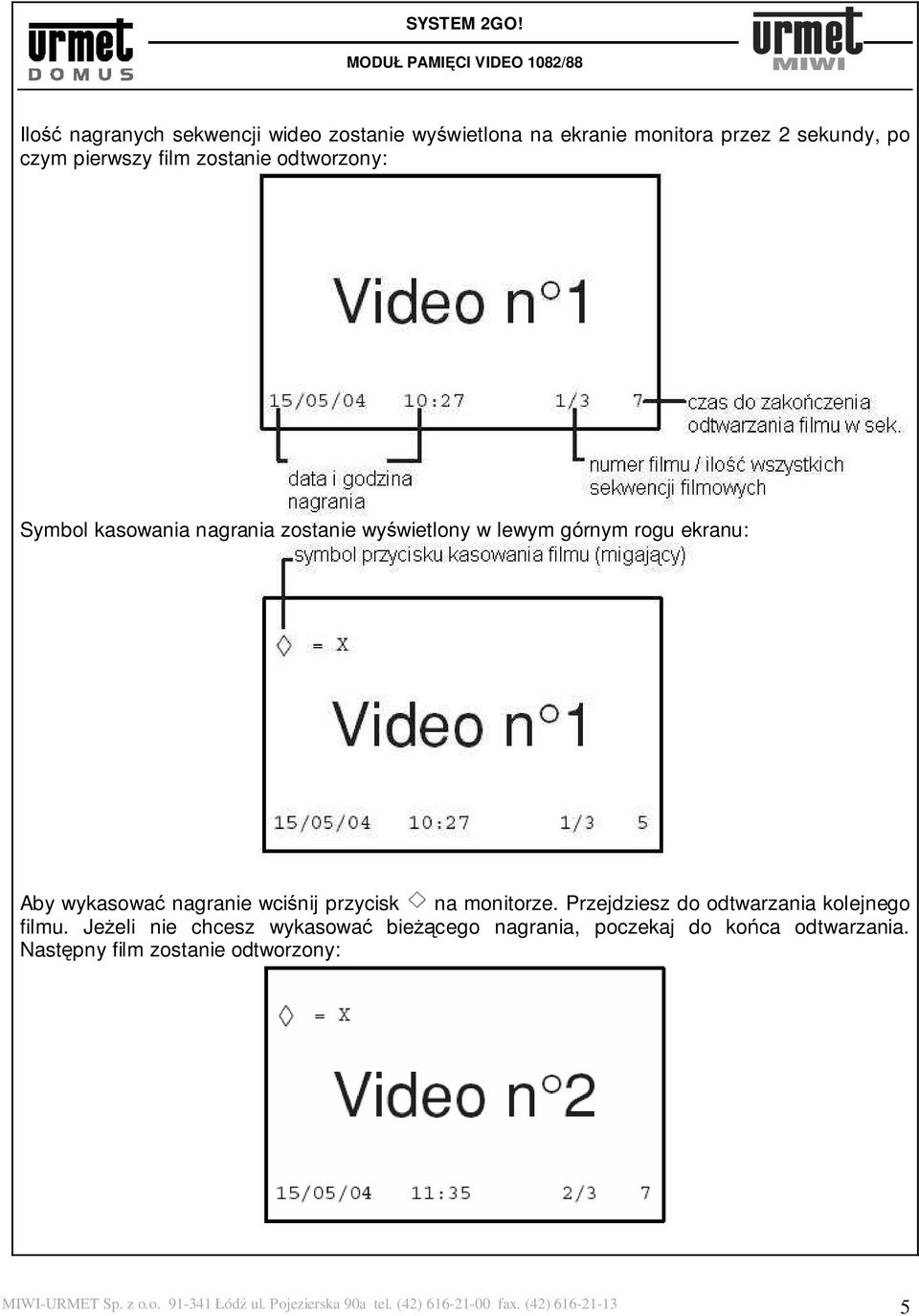

5 MODUŁ PAMICI VIDEO 1082/88 Ilo nagranych sekwencji wideo zostanie wywietlona na ekranie monitora przez 2 sekundy, po czym pierwszy film zostanie odtworzony: Symbol kasowania nagrania zostanie wywietlony w lewym górnym rogu ekranu: Aby wykasowa nagranie wcinij przycisk na monitorze. Przejdziesz do odtwarzania kolejnego filmu. Jeeli nie chcesz wykasowa biecego nagrania, poczekaj do koca odtwarzania. Nastpny film zostanie odtworzony: MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

6 MODUŁ PAMICI VIDEO 1082/88 - Logo URMET DOMUS zostanie wywietlone po wykasowaniu wszystkich filmów, a videomonitor wyłczy si automatycznie po kilku sekundach. Wszystkie funkcje odtwarzania i kasowania s dostpne przez 60 sekund po pierwszym naciniciu przycisku. Nastpnie monitor wyłczy si, a magistrala zostanie zwolniona. Aby wyłczy monitor wczeniej, podnie a nastpnie odłó słuchawk videomonitora. Cykl odtwarzania filmów rozpocznie si od pocztku, jeeli długo wszystkich nagranych filmów nie przekracza 60 sekund (mniej ni 8 filmów). Symbol kasowania filmu bdzie cigle widoczny informujc o moliwoci natychmiastowego wykasowania odtwarzanej sekwencji USTAWIANIE DATY I GODZINY Wywietlacz LED jest normalnie wyłczony, jedynie kropka na drugiej pozycji miga z czstotliwoci raz na sekund. W przypadku wcinicia jednego z 3 przycisków, wywietlacz pokae godzin, kropka nadal pulsuje: Nacinij Nacinij Nacinij : dwie cyfry ustawiania godziny zaczn miga. Uywajc strzałek ustaw godzin : dwie cyfry ustawiania minut zaczn miga. Uywajc strzałek ustaw minuty : data (dzie i miesic) zostanie wywietlony, kropka wieci cigle: Dwie cyfry ustawiania daty zaczn miga. Uywajc strzałek ustaw dzie Nacinij : dwie cyfry ustawiania miesica zaczn miga. Uywajc strzałek ustaw miesic Nacinij : zostanie wywietlony rok: Uywajc strzałek ustaw rok. Nacinij, wywietlacz LED zostanie wygaszony. WSPÓŁPRACA Z MODEMEM GPRS WYSYŁANIE WIADOMOCI MMS MPV moe wysyła zarejestrowane filmy jako wiadomoci MMS w systemie 2GO! jednorodzinnym. Wymagany modem GPRS nr ref. 1082/52 jest dostpny oddzielnie. Pozostaw złcze MMS w module MPV otwarte aby umoliwi funkcj wysyłania MMS. Funkcja ta moe zosta zablokowana na dwa sposoby: Fizyczna dezaktywacja MMS: połcz zaciski terminalu MMS w module MPV. Logiczna dezaktywacja MMS: pozostaw zaciski terminalu MMS otwarte. MPV moe wysyła wiadomoci MMS. Wylij komend dezaktywacji przez SMS (patrz poniej). 6 MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

7 MODUŁ PAMICI VIDEO 1082/88 PROGRAMOWANIE PARAMETRÓW WIADOMOCI MMS Prawidłowa konfiguracja modemu GPRS wymaga przesłania kilku parametrów za pomoc wiadomoci SMS do karty SIM modemu podłczonego z MPV. Parametry, które musz zosta zaprogramowane: Hasło dostpu do programowania Numer telefonu, na który maj by wysyłane nagrane filmy wiadomoci MMS (TEL1) Parametry połczenia modemu z sieci komórkow Aktywacja funkcji wysyłania wiadomoci MMS Parametry, które mog zosta zaprogramowane opcjonalnie: Dodatkowe numery telefonów, na które maj by wysyłane filmy wiadomoci MMS Kasowanie numerów wiadomoci MMS Przegldanie numerów wiadomoci MMS Dezaktywacja funkcji wysyłania wiadomoci MMS Reaktywacja funkcji wysyłania wiadomoci MMS Wszystkie parametry s programowane przez właciwie sformatowan wiadomo SMS (patrz rozdział poniej). Komendy mog by wpisywane zarówno małymi jak i duymi literami. PROGRAMOWANIE HASŁA DOSTPU I NR TELEFONU (TEL1) 1. Nacinij i jednoczenie. MPV wejdzie w tryb programowania i pokae ponisz informacj: MPV pozostanie w tym stanie przez 10 sekund, oczekujc na wprowadzenie hasła dostpu SMS i nr telefonu TEL1. 2. Wylij ponisz wiadomo SMS do karty SIM modemu połczonego z MPV: svc psw=abcdef gdzie: abcdef jest hasłem dostpu (6 liter lub cyfr) nr telefonu TEL1 jest automatycznie pobierany z telefonu, który wysłał SMS. 3. MPV wyle zwrotnie potwierdzenie operacji: svc tel1=ok 4. Nacinij aby zakoczy programowanie. Teraz wszystkie pozostałe parametry programowania mog zosta wysłane w dowolnej chwili bez wprowadzania MPV w tryb programowania pod warunkiem podania hasła dostpu i wysłania komendy z aktywowanego numeru telefonu TEL1 (lub innych nr telefonów aktywowanych pó niej). PROGRAMOWANIE PARAMETRÓW POŁCZENIA MODEMU Z SIECI KOMÓRKOW 1. Wylij ponisz wiadomo SMS do karty SIM modemu: 1.1. PLUS GSM svc abcdef MMS=CFG GAP=mms.plusgsm.pl PSR= MUL= PRT=8080 Strona operatora: MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

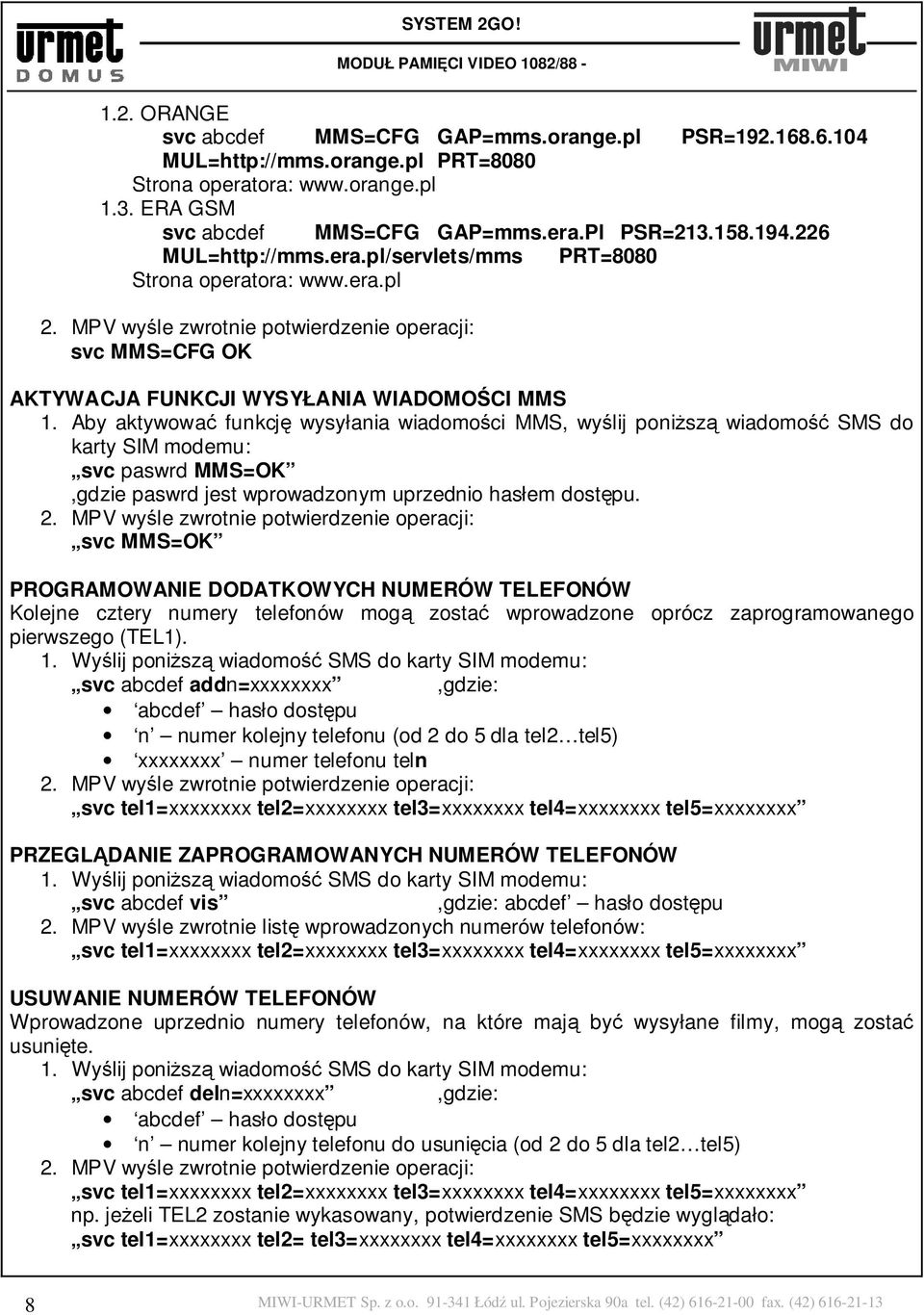

8 MODUŁ PAMICI VIDEO 1082/ ORANGE svc abcdef MMS=CFG GAP=mms.orange.pl PSR= MUL= PRT=8080 Strona operatora: ERA GSM svc abcdef MMS=CFG GAP=mms.era.Pl PSR= MUL= PRT=8080 Strona operatora: 2. MPV wyle zwrotnie potwierdzenie operacji: svc MMS=CFG OK AKTYWACJA FUNKCJI WYSYŁANIA WIADOMOCI MMS 1. Aby aktywowa funkcj wysyłania wiadomoci MMS, wylij ponisz wiadomo SMS do karty SIM modemu: svc paswrd MMS=OK,gdzie paswrd jest wprowadzonym uprzednio hasłem dostpu. 2. MPV wyle zwrotnie potwierdzenie operacji: svc MMS=OK PROGRAMOWANIE DODATKOWYCH NUMERÓW TELEFONÓW Kolejne cztery numery telefonów mog zosta wprowadzone oprócz zaprogramowanego pierwszego (TEL1). 1. Wylij ponisz wiadomo SMS do karty SIM modemu: svc abcdef addn=xxxxxxxx,gdzie: abcdef hasło dostpu n numer kolejny telefonu (od 2 do 5 dla tel2 tel5) xxxxxxxx numer telefonu teln 2. MPV wyle zwrotnie potwierdzenie operacji: svc tel1=xxxxxxxx tel2=xxxxxxxx tel3=xxxxxxxx tel4=xxxxxxxx tel5=xxxxxxxx PRZEGLDANIE ZAPROGRAMOWANYCH NUMERÓW TELEFONÓW 1. Wylij ponisz wiadomo SMS do karty SIM modemu: svc abcdef vis,gdzie: abcdef hasło dostpu 2. MPV wyle zwrotnie list wprowadzonych numerów telefonów: svc tel1=xxxxxxxx tel2=xxxxxxxx tel3=xxxxxxxx tel4=xxxxxxxx tel5=xxxxxxxx USUWANIE NUMERÓW TELEFONÓW Wprowadzone uprzednio numery telefonów, na które maj by wysyłane filmy, mog zosta usunite. 1. Wylij ponisz wiadomo SMS do karty SIM modemu: svc abcdef deln=xxxxxxxx,gdzie: abcdef hasło dostpu n numer kolejny telefonu do usunicia (od 2 do 5 dla tel2 tel5) 2. MPV wyle zwrotnie potwierdzenie operacji: svc tel1=xxxxxxxx tel2=xxxxxxxx tel3=xxxxxxxx tel4=xxxxxxxx tel5=xxxxxxxx np. jeeli TEL2 zostanie wykasowany, potwierdzenie SMS bdzie wygldało: svc tel1=xxxxxxxx tel2= tel3=xxxxxxxx tel4=xxxxxxxx tel5=xxxxxxxx 8 MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

9 MODUŁ PAMICI VIDEO 1082/88 AKTYWACJA I DEZAKTYWACJA FUNKCJI WYSYŁANIA MMS STEROWANA PRZEŁCZNIKIEM Funkcja wysyłania wiadomoci MMS moe by aktywowana i dezaktywowana poprzez przełcznik podłczony pod złcze terminala MMS: - przełcznik załczony Brak moliwoci wysyłania MMS. Wywietlacz LED pokazuje: - przełcznik rozłczony Mona wysyła MMS na zaprogramowane nr telefonów (max.5). Funkcja moe zosta wyłczona odpowiedni komend SMS. AKTYWACJA I DEZAKTYWACJA FUNKCJI WYSYŁANIA MMS STEROWANA KOMEND SMS Funkcja dostpna przy otwartym złczu MMS w module MPV. Funkcja wysyłania moe zosta dezaktywowana i pó niej reaktywowana poprzez zdaln komend SMS wysłan do karty SIM modemu: 1. Aby deaktywowa funkcj wysyłania MMS, wylij do modemu komend: svc abcdef MMS=NO,gdzie: abcdef hasło dostpu 2. MPV wyle zwrotnie potwierdzenie operacji: svc MMS=NO 1. Aby aktywowa funkcj wysyłania MMS, wylij do modemu komend: svc abcdef MMS=OK,gdzie: abcdef hasło dostpu 2. MPV wyle zwrotnie potwierdzenie operacji: svc MMS=OK KONTROLA STANU FUNKCJI WYSYŁANIA MMS STEROWANA KOMEND SMS Funkcja dostpna przy otwartym złczu MMS w module MPV. Mona sprawdzi, czy funkcja wysyłania MMS jest aktywna lub nieaktywna: 1. Wylij do modemu komend: svc abcdef MMS,gdzie: abcdef hasło dostpu 2. MPV wyle zwrotnie informacj: svc MMS=OK funkcja wysyłania MMS aktywna svc MMS=NO funkcja wysyłania MMS nieaktywna INFORMACJA O BŁDACH W SKŁADNI KOMENDY SMS MPV wyle zwrotn wiadomo SMS w przypadku, gdy w wysłanej przez operatora komendzie wystpił błd w składni. svc sms error MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

10 MODUŁ PAMICI VIDEO 1082/88 - POZOSTAŁE INFORMACJE WERSJA SYTEMU OPERACYJNEGO Po załczeniu zasilania MPV wywietlacz LED pokae: przez 1 sekund (test wywietlacza): 2. Wygaszenie wywietlacza przez 1 sekund (test wywietlacza) 3. Wersja systemu operacyjnego MPV przez 2 sekundy: KASOWANIE ZAPISANYCH FILMÓW Wszystkie zapisane w pamici filmy zostan skasowane, gdy naciniemy jednoczenie przyciski i. Przyciski naley trzyma wcinite do czasu pokazania si napisu FLASH : ZAŁCZENIE MPV Z BŁDAMI W ZAREJESTROWANYCH FILMACH Napis FLASH pojawi si na wywietlaczu przez jedn sekund w przypadku, gdy MPV stwierdzi błdy w zarejestrowanych filmach podczas załczenia zasilania. Filmy zostan automatycznie wykasowane. KASOWANIE USTAWIE MMS ZAPROGRAMOWANYCH PRZEZ WIADOMOCI SMS Wszystkie ustawienia wiadomoci MMS, które zostały uprzednio wprowadzone przez operatora za pomoc wiadomoci SMS mog zosta wykasowane poprzez nacinicie przycisku przy załczeniu zasilania do momentu pokazania si napisu USER : ZAŁCZENIE MPV Z BŁDAMI W DACIE I GODZINIE Napis TIME pojawi si na wywietlaczu przez jedn sekund w przypadku, gdy MPV stwierdzi błdy w ustawionej dacie i godzinie podczas załczenia zasilania. Domylna data i godzina zostanie ustawiona automatycznie. 10 MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)

11 MODUŁ PAMICI VIDEO 1082/88 POZIOM SYGNAŁU SIECI GSM ZEWNTRZNEGO MODEMU Nacinij jednoczenie i. Na wywietlaczu pokae si napis przez 2 minuty: gdzie: LE poziom sygnału (ang. Level) Liczba wskazujca poziom sygnału sieci komórkowej GSM (od 0 do 5): o 0 = brak sygnału, o 5 = max. poziom sygnału BRAK RODKÓW NA KARCIE SIM Nie ma moliwo kontrolowania wolnych rodków (w przypadku kart SIM w usłudze pre-paid) na karcie SIM poprzez modem. Jeeli przestaniesz otrzymywa wiadomoci MMS i zwrotne SMS, nacinij i aby sprawdzi czy MPV pracuje poprawnie. Na wywietlaczu pojawi si przez 2 minuty: gdzie: Err Błd (ang. Error) Liczba wskazujca nr błdu: o 0 = brak błdu, o 1 = błd wiadomoci SMS problem z sieci GSM lub brak kredytu na karcie SIM o 2 = błd wiadomoci MMS problem z sieci GSM lub brak kredytu na karcie SIM DANE TECHNICZNE Napicie zasilania (0~, 12~): Maksymalny pobór prdu (0~, 12~): Temperatura pracy: Pojemno pamici: 13Vac 21Vac 15Vdc 28Vdc 350mAdc -5 o C / +45 o C 8 sekwencji video dla 1 uytkownika 7 sek. dla 1 filmu 32 uytkowników (max.) To urzdzenie jest klasy A. Urzdzenie moe powodowa interferencje w rodowisku domowym. W takim przypadku instalator moe przeprowadzi stosowne pomiary. MIWI-URMET Sp. z o.o Łód ul. Pojezierska 90a tel. (42) fax. (42)
