Mikroprocesorowy regulator temperatury RTSZ-2 Oprogramowanie wersja 1.1. Instrukcja obsługi

Wielkość: px
Rozpocząć pokaz od strony:

Download "Mikroprocesorowy regulator temperatury RTSZ-2 Oprogramowanie wersja 1.1. Instrukcja obsługi"

Transkrypt

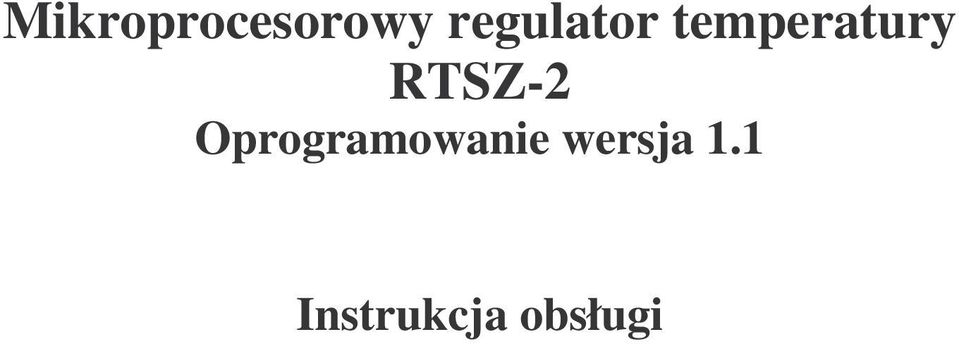

1 Mikroprocesorowy regulator temperatury RTSZ-2 Oprogramowanie wersja 1.1 Instrukcja obsługi

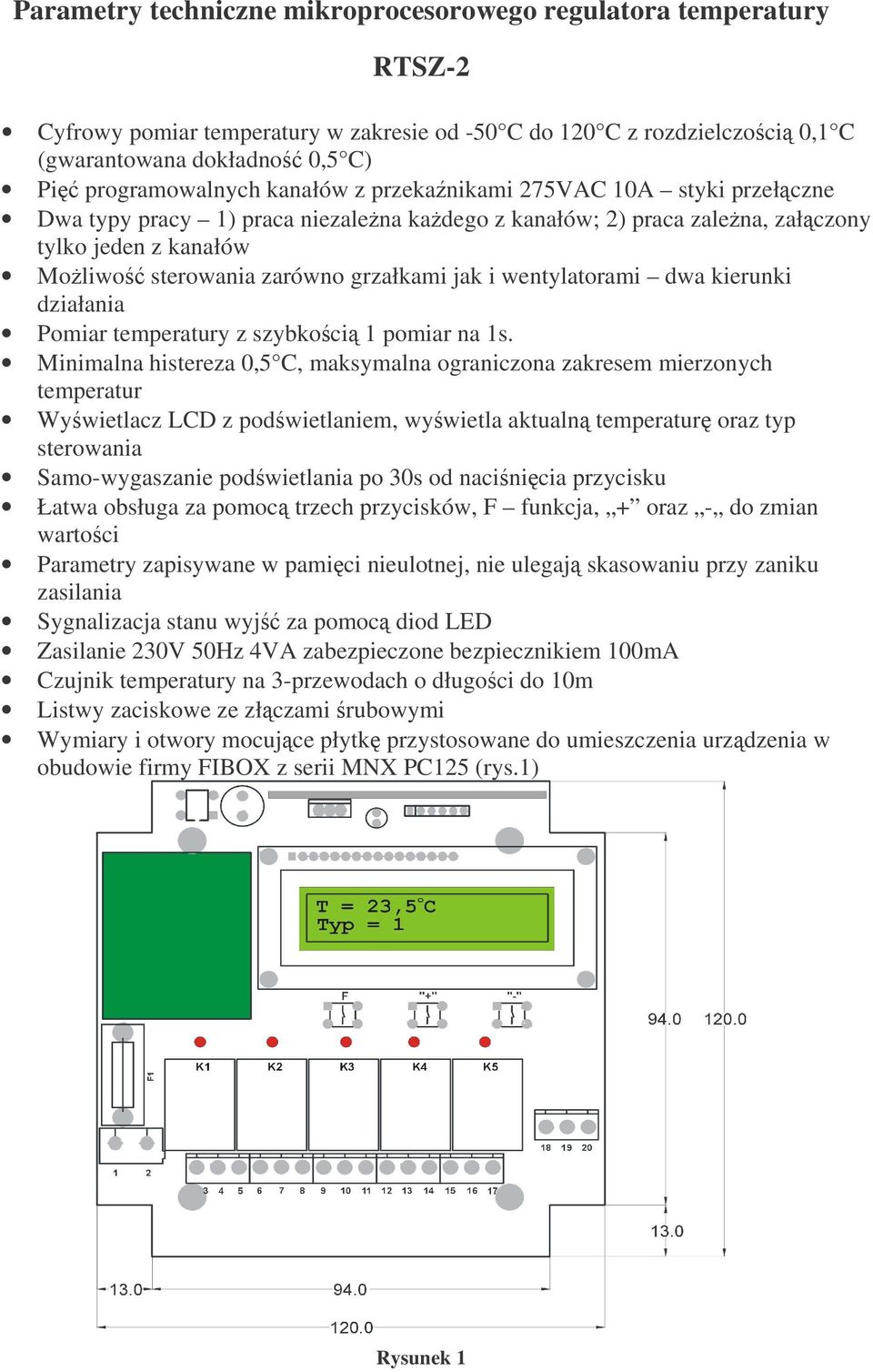

2 Parametry techniczne mikroprocesorowego regulatora temperatury RTSZ-2 Cyfrowy pomiar temperatury w zakresie od -50 C do 120 C z rozdzielczoci 0,1 C (gwarantowana dokładno 0,5 C) Pi programowalnych kanałów z przekanikami 275VAC 10A styki przełczne Dwa typy pracy 1) praca niezalena kadego z kanałów; 2) praca zalena, załczony tylko jeden z kanałów Moliwo sterowania zarówno grzałkami jak i wentylatorami dwa kierunki działania Pomiar temperatury z szybkoci 1 pomiar na 1s. Minimalna histereza 0,5 C, maksymalna ograniczona zakresem mierzonych temperatur Wywietlacz LCD z podwietlaniem, wywietla aktualn temperatur oraz typ sterowania Samo-wygaszanie podwietlania po 30s od nacinicia przycisku Łatwa obsługa za pomoc trzech przycisków, F funkcja, + oraz - do zmian wartoci Parametry zapisywane w pamici nieulotnej, nie ulegaj skasowaniu przy zaniku zasilania Sygnalizacja stanu wyj za pomoc diod LED Zasilanie 230V 50Hz 4VA zabezpieczone bezpiecznikiem 100mA Czujnik temperatury na 3-przewodach o długoci do 10m Listwy zaciskowe ze złczami rubowymi Wymiary i otwory mocujce płytk przystosowane do umieszczenia urzdzenia w obudowie firmy FIBOX z serii MNX PC125 (rys.1) Rysunek 1

3 Opis działania Mikroprocesorowego regulatora temperatury RTSZ-2 Sterownik moe pracowa w dwóch trybach: Typ 1 - praca niezalena Kady z kanałów pracuje niezalenie od pozostałych, nastawiane parametry to T on i T off dla kadego z kanałów. T on >T off sterowanie chłodzeniem W momencie wzrostu temperatury powyej wartoci T on nastpuje załczenie przekanika danego kanału (dioda LED zapalona). Wyłczenie nastpuje gdy temperatura spadnie do wartoci T off. T on <T off sterowanie ogrzewaniem W momencie spadku temperatury poniej wartoci T on nastpuje załczenie przekanika danego kanału (dioda LED zapalona). Wyłczenie nastpuje gdy temperatura wzronie do wartoci T off T on = T off przekanik wyłczony Nastawa temperatur załczenia i wyłczenia na tym samym poziomie powoduje całkowite wyłczenie danego kanału Typ 2 praca zalena załczony tylko jeden z kanałów Kady z kanałów pracuje w tym samym trybie grzejcym lub chłodzcym okrelanym nastawami kanału K1. Konieczne jest ustawienie temperatur T on kadego z kanałów w odpowiedniej zalenoci z pozostałymi T on > T off sterowanie chłodzeniem Zaleno nastaw: T on 1< T on 2< T on 3< T on < T on 5 Nastawy T off dla kanałów od 2 do 4 nie s brane pod uwag. Niewłaciwe ustawienie temperatur powoduje wywietlenie komunikatu o błdzie. Dla temperatury powyej T on 1 zostaje załczony przekanik K1. Gdy temperatura wzronie powyej T on 2 nastpi wyłczenie kanału K1 a załczenie kanału K2, analogicznie nastpi przełczanie kolejnych kanałów a do K5. Wyłczenie wszystkich kanałów nastpi po spadku temperatury poniej wartoci T off 1 pierwszego czujnika T on < T off sterowanie ogrzewaniem Zaleno nastaw: T on 1> T on 2> T on 3> T on 4> T on 5 Nastawy T off dla kanałów od 2 do 4 nie s brane pod uwag. Niewłaciwe ustawienie temperatur powoduje wywietlenie komunikatu o błdzie. Dla temperatury poniej T on 1 zostaje załczony przekanik K1. Gdy temperatura spadnie do wartoci T on 2 nastpi wyłczenie kanału K1 a załczenie kanału K2, analogicznie nastpi przełczanie kolejnych kanałów a do K5. Wyłczenie wszystkich kanałów nastpi po osigniciu temperatury T off 1 pierwszego czujnika Uwaga! Przekroczenie zakresu mierzonych temperatur powoduje wyłczenie wszystkich kanałów i wywietlenie komunikatu o przekroczeniu zakresu a do momentu, gdy temperatura wróci do granic zakresu pomiarowego. Na czas wprowadzania parametrów pracy urzdzenia wszystkie kanały zostaj wyłczone a do momentu zatwierdzenia parametrów dla wszystkich kanałów.

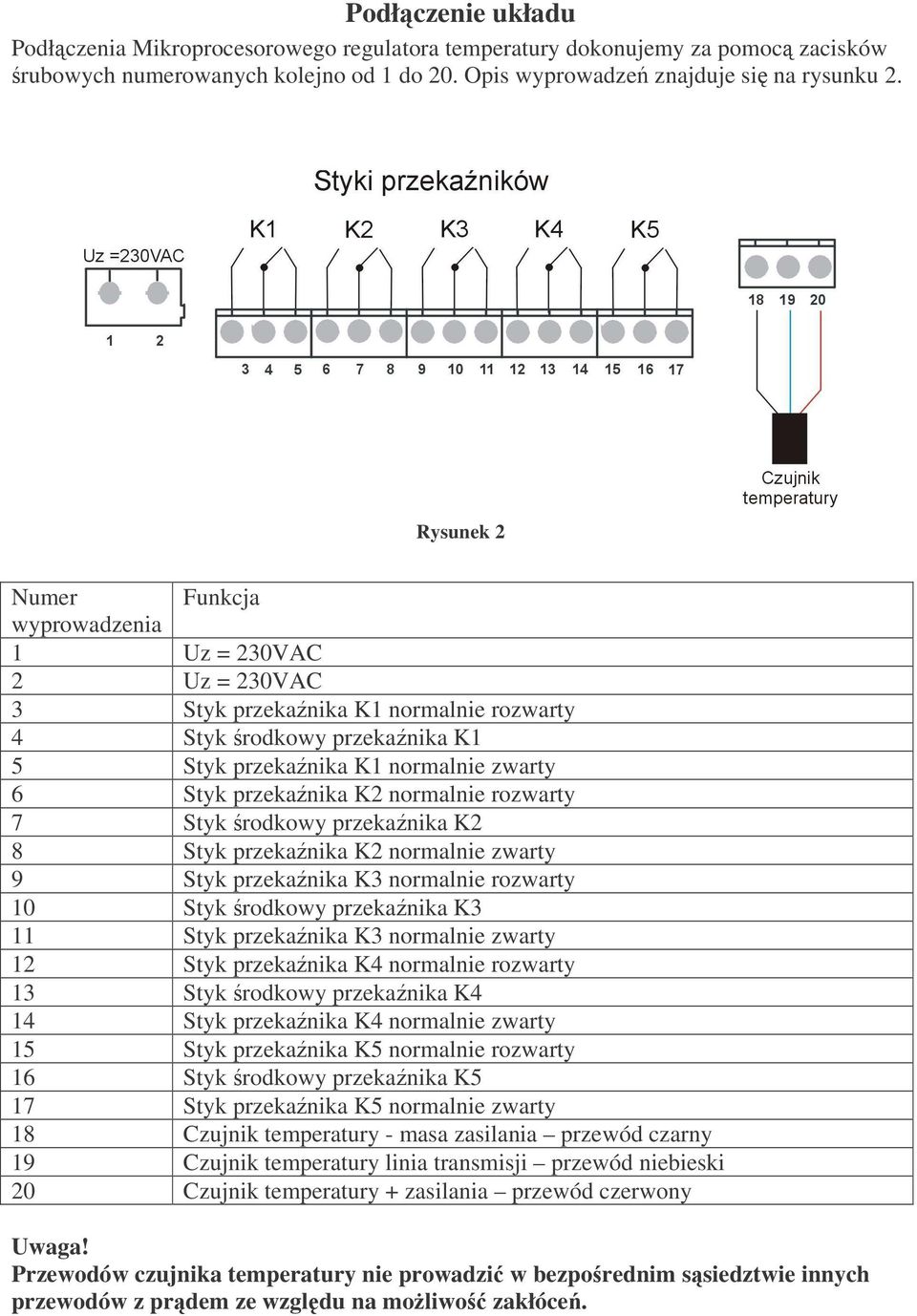

4 Podłczenie układu Podłczenia Mikroprocesorowego regulatora temperatury dokonujemy za pomoc zacisków rubowych numerowanych kolejno od 1 do 20. Opis wyprowadze znajduje si na rysunku 2. Rysunek 2 Numer Funkcja wyprowadzenia 1 Uz = 230VAC 2 Uz = 230VAC 3 Styk przekanika K1 normalnie rozwarty 4 Styk rodkowy przekanika K1 5 Styk przekanika K1 normalnie zwarty 6 Styk przekanika K2 normalnie rozwarty 7 Styk rodkowy przekanika K2 8 Styk przekanika K2 normalnie zwarty 9 Styk przekanika K3 normalnie rozwarty 10 Styk rodkowy przekanika K3 11 Styk przekanika K3 normalnie zwarty 12 Styk przekanika K4 normalnie rozwarty 13 Styk rodkowy przekanika K4 14 Styk przekanika K4 normalnie zwarty 15 Styk przekanika K5 normalnie rozwarty 16 Styk rodkowy przekanika K5 17 Styk przekanika K5 normalnie zwarty 18 Czujnik temperatury - masa zasilania przewód czarny 19 Czujnik temperatury linia transmisji przewód niebieski 20 Czujnik temperatury + zasilania przewód czerwony Uwaga! Przewodów czujnika temperatury nie prowadzi w bezporednim ssiedztwie innych przewodów z prdem ze wzgldu na moliwo zakłóce.

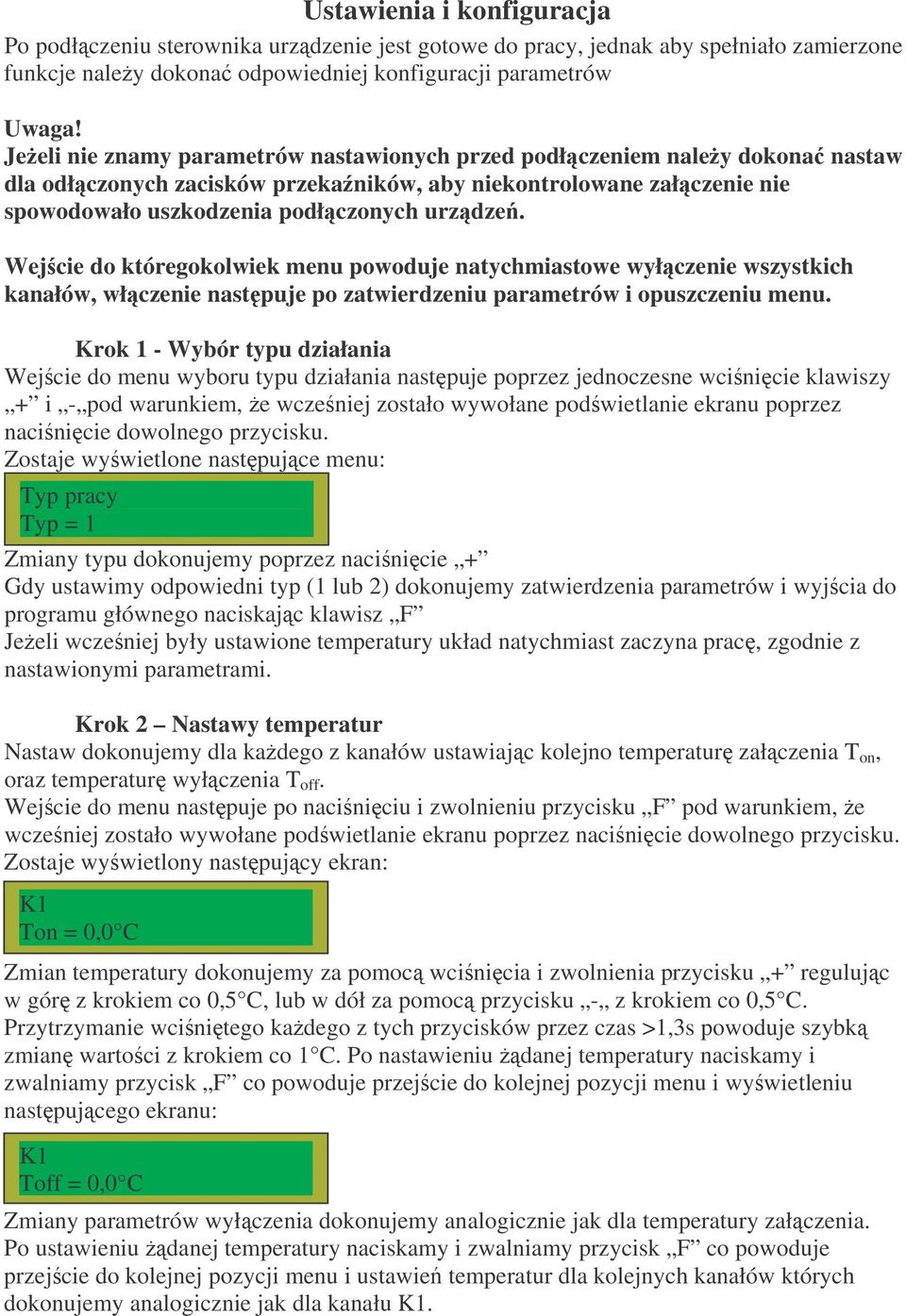

5 Ustawienia i konfiguracja Po podłczeniu sterownika urzdzenie jest gotowe do pracy, jednak aby spełniało zamierzone funkcje naley dokona odpowiedniej konfiguracji parametrów Uwaga! Jeeli nie znamy parametrów nastawionych przed podłczeniem naley dokona nastaw dla odłczonych zacisków przekaników, aby niekontrolowane załczenie nie spowodowało uszkodzenia podłczonych urzdze. Wejcie do któregokolwiek menu powoduje natychmiastowe wyłczenie wszystkich kanałów, włczenie nastpuje po zatwierdzeniu parametrów i opuszczeniu menu. Krok 1 - Wybór typu działania Wejcie do menu wyboru typu działania nastpuje poprzez jednoczesne wcinicie klawiszy + i - pod warunkiem, e wczeniej zostało wywołane podwietlanie ekranu poprzez nacinicie dowolnego przycisku. Zostaje wywietlone nastpujce menu: Typ pracy Typ = 1 Zmiany typu dokonujemy poprzez nacinicie + Gdy ustawimy odpowiedni typ (1 lub 2) dokonujemy zatwierdzenia parametrów i wyjcia do programu głównego naciskajc klawisz F Jeeli wczeniej były ustawione temperatury układ natychmiast zaczyna prac, zgodnie z nastawionymi parametrami. Krok 2 Nastawy temperatur Nastaw dokonujemy dla kadego z kanałów ustawiajc kolejno temperatur załczenia T on, oraz temperatur wyłczenia T off. Wejcie do menu nastpuje po naciniciu i zwolnieniu przycisku F pod warunkiem, e wczeniej zostało wywołane podwietlanie ekranu poprzez nacinicie dowolnego przycisku. Zostaje wywietlony nastpujcy ekran: K1 Ton = 0,0 C Zmian temperatury dokonujemy za pomoc wcinicia i zwolnienia przycisku + regulujc w gór z krokiem co 0,5 C, lub w dół za pomoc przycisku - z krokiem co 0,5 C. Przytrzymanie wcinitego kadego z tych przycisków przez czas >1,3s powoduje szybk zmian wartoci z krokiem co 1 C. Po nastawieniu danej temperatury naciskamy i zwalniamy przycisk F co powoduje przejcie do kolejnej pozycji menu i wywietleniu nastpujcego ekranu: K1 Toff = 0,0 C Zmiany parametrów wyłczenia dokonujemy analogicznie jak dla temperatury załczenia. Po ustawieniu danej temperatury naciskamy i zwalniamy przycisk F co powoduje przejcie do kolejnej pozycji menu i ustawie temperatur dla kolejnych kanałów których dokonujemy analogicznie jak dla kanału K1.

6 Po ustawieniu temperatury T off dla kanału K5 naley nacisn i zwolni przycisk F co spowoduje zatwierdzenie parametrów i rozpoczcie normalnej pracy układu. Jeeli sterownik pracuje jako Typ 2 a nastawione temperatury nie spełniaj warunków opisanych w rozdziale: Opis działania Mikroprocesorowego regulatora temperatury RTSZ-2 zostanie wywietlony komunikat o błdnych nastawach i układ po chwili wejdzie do menu nastaw temperatur wprost do nieprawidłowo nastawionej temperatury. Sterownik podczas normalnej pracy wywietla aktualn temperatur i typ pracy jak na przykładowym ekranie poniej: T = 23,3 C Typ = 1 Stan poszczególnych wyj sygnalizuj diody LED zapalona = załczony przekanik. Zalecenia eksploatacyjne Chroni przed wilgoci Nie naraa na działanie wysokich temperatur Chroni przed uszkodzeniami mechanicznymi Uszkodzony bezpiecznik zastpowa jedynie odpowiednikiem bezpiecznik zwłoczny 0,1A Urzdzenie nie wymaga konserwacji ani okresowej kalibracji, gwarantowana dokładno pomiaru wynosi ±0,5 C.
